CITROEN JUMPER 2015 Eksploatavimo vadovas (in Lithuanian)

Pradurta padanga
149
SKUBI PAGALBA
8
JUMPER-PAPIER_LT_CHAP08_AIDE RAPIDE_ED01-2014
- Jeigu per 5 minutes nepasiekiamas bent
3 barų slėgis, atjunkite kompresorių
nuo ventilio ir ištraukite jo laidą iš lizdo,
pavažiuokite automobiliu maždaug
10 metrų, kad užkemšamasis skystis
pasiskirstytų padangos viduje.
- Po to pakartokite pripūtimo procedūrą: ● Jei 3 barų slėgis nepasiekiamas per
10 minučių, nutraukite sutaisymo
procedūrą: padanga yra pernelyg
stipriai pažeista ir negali būti
sutaisyta. Kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
● Jei padangą pavyko pripūsti iki 4 barų , tuoj pat važiuokite
automobiliu.
Pavažiavę maždaug 10 minučių sustokite ir
iš naujo patikrinkite padangos slėgį.
Jei reikia, nustatykite tinkamą padangos
slėgį, ir kai tik galite, atlikite patikrinimą
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Padangos slėgio patikrinimas ir pakoregavimas
Kompresorius gali būti naudojamas vien tik
padangos pripūtimui ir slėgio patikrinimui.
- atjunkite žarnelę I ir prijunkite ją
tiesiogiai prie padangos ventilio, taip
kasetė bus prijungta prie kompresoriaus
ir užkemšamasis skystis nebus
įpurškiamas.
Jei reikia sumažinti padangos slėgį,
prijunkite vamzdelį I prie padangos ventilio,
paspauskite geltoną mygtuką, esantį
kompresoriaus jungiklio viduryje.
Padangos sutaisymo kasetės pakeitimas
Norėdami pakeisti kasetę:
- atjunkite žarnelę I ,
- pasukite tuščią kasetę prieš laikrodžio rodyklę ir išimkite ją,
- įkiškite naują kasetę ir pasukite ją laikrodžio rodyklių kryptimi,
- vėl prijunktie žarnelę I ir sujunkite
vamzdelį B jo vietoje.
Kasetėje yra etilenglikolio, - tai yra nuodinga
medžiaga, jei ji praryjama, taip pat
dirginanti akis.
Laikykite šį gaminį vaikams nepasiekiamoje vietoje.
Panaudoję sutaisymo komplektą neišmeskite
naudotos kasetės bet kur, pristatykite ją į
CITROËN tinklo atstovybę arba tokių medžiagų
utilizavimo įmonę.
Šį padangos sutaisymo komplektą ir keičiamų
kasečių galima įsigyti CITROËN tinklo atstovybėje.

Kito ar paties automobilio vilkimas
150
JUMPER-PAPIER_LT_CHAP08_AIDE RAPIDE_ED01-2014
VILKIMAS
Jūsų automobilio vilkimas
Nuimama vilkimo kilpa yra įrankių dėžutėje
po priekine keleivio sėdyne.
Plokščiu įrankiu atidarykite dangtelį.
Iki galo įsukite nuimamąją vilkimo kilpą.
Prikabinkite tinkamą vilkimo siją prie
nuimamosios kilpos.
Įjunkite pavarų svirtį į neutraliąją padėtį.
Kito automobilio vilkimas
Fiksuota vilkimo kilpa yra dešinėje pusėje po
bamperiu.
Prikabinkite standžiąją vilktį prie fiksuotos
vilkimo kilpos.
Nevykdant šio nurodymo gali būti
sugadintos kai kurios stabdymo
sistemos dalys ir neveikti stabdžių
stiprintuvas, kai automobiliu bus vėl
važiuojama.
Pagrindinės rekomendacijos
Laikykitės šalyje galiojančių taisyklių.
Patikrinkite, kad velkančiojo automobilio
masė būtų didesnė negu velkamojo.
Vairuotojas turi vairuoti velkamąjį automobilį
ir turi turėti galiojantį vairuotojo pažymėjimą.
Kai automobilis velkamas nepakeltas
(riedantis visais ratais), visada reikia naudoti
tam pritaikytą standžiąją vilktį; virvę arba
diržą naudoti draudžiama.
Velkantysis automobilis turi pajudėti
palengva.
Kai automobilis velkamas išjungtu varikliu,
neveikia stabdžių ir vairo stiprintuvai.
Vilkimui būtinai kvieskite profesionalus šiais
atvejais:
- kai automobilis sugedo automagistralėje arba greitkelyje,
- kai automobilis turi keturis varančiuosius ratus,
- kai neįmanoma įjungti pavarų dėžės neutraliąją padėtį, atblokuoti vairo
užraktą arba atleisti stovėjimo stabdį,
- kai automobilis velkamas pakeltas, riedantis tik dviem ratais,
- kai neturite reikiamos standžiosios vilkties ir kt.

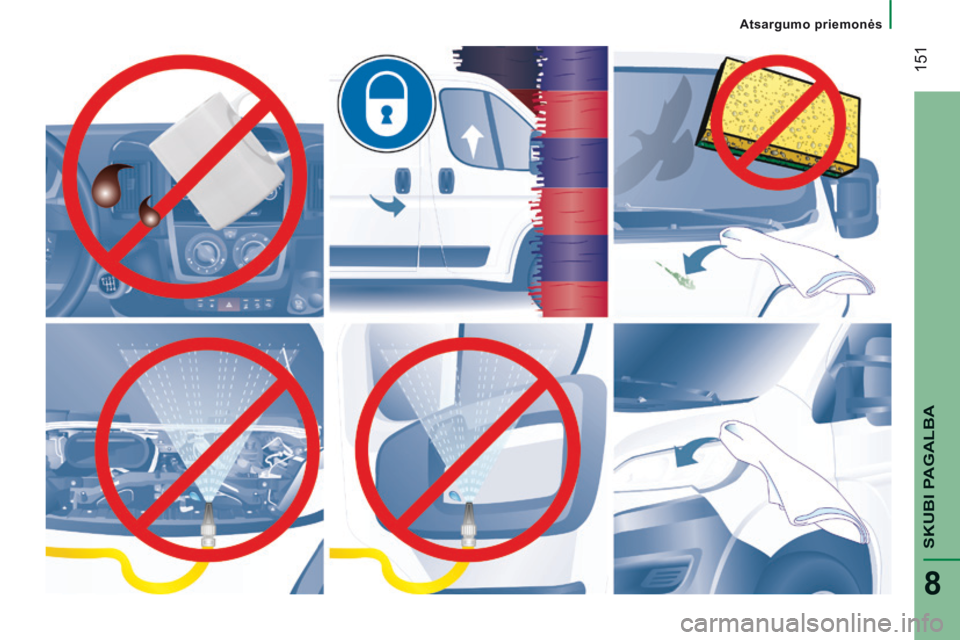

Atsargumo priemonės
151
SKUBI PAGALBA
8
JUMPER-PAPIER_LT_CHAP08_AIDE RAPIDE_ED01-2014

152
Matmenys
JUMPER-PAPIER_LT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
TECHNINĖ CHARAKTERISTIKA
Matmenys
JUMPER-PAPIER_LT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

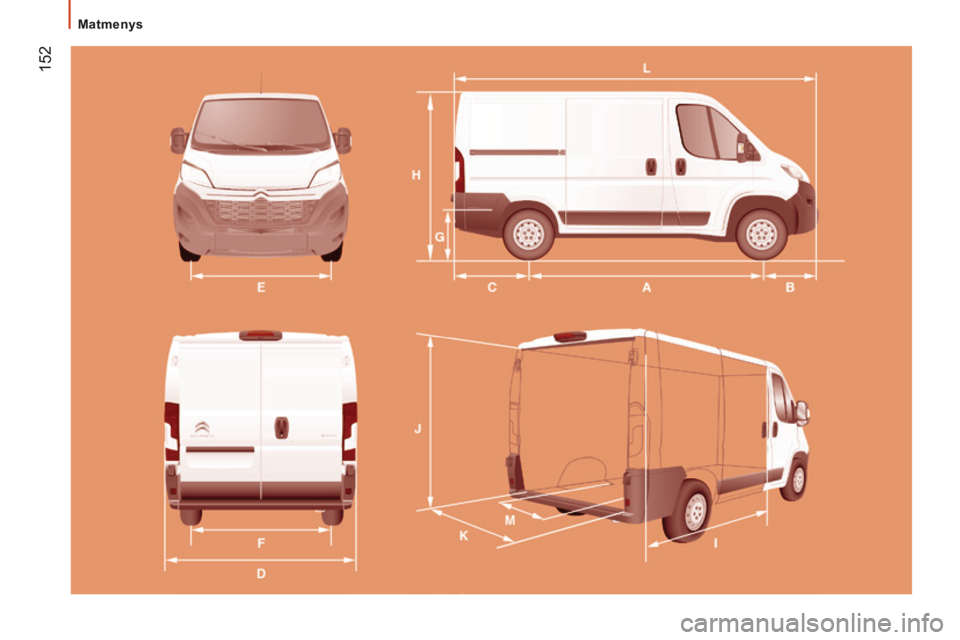

MATMENYS
Jūsų automobilis gali būti 4 ilgių (L1...) ir 3 aukščių (H1...) modifikacijos, žiūrėkite atitinkamas lenteles: FURGONAS
L1 L2 L 3 L4
H1 H2 H1 H2 H2 H 3 H2 H 3
L Automobilio ilgis 4 963 5 413 5 998 6 363
H Automobilio aukštis 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Tarpuratis 3 000 3 450 4 035
B Priekinė iškyša 9 4 8
C Galinė iškyša 1 015 1 380
D Automobilio plotis (su/be veidrodžių) 2 508 / 2 050
E Priekinės tarpvėžės plotis 1 810
F Galinės tarpvėžės plotis 1 790
G Įkrovimo slenksčio aukštis nuo 535 iki 565
I Vidinis grindų ilgis 2 670 3 120 3 705 4 070
J Maksimalus įkrovos aukštis 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maksimalus vidaus plotis 1 870
M Vidaus plotis tarp ratų arkų 1 422
Erdvė (m
3) 8 9,5 10 11,5 13 15 15 17

154
Matmenys
JUMPER-PAPIER_LT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

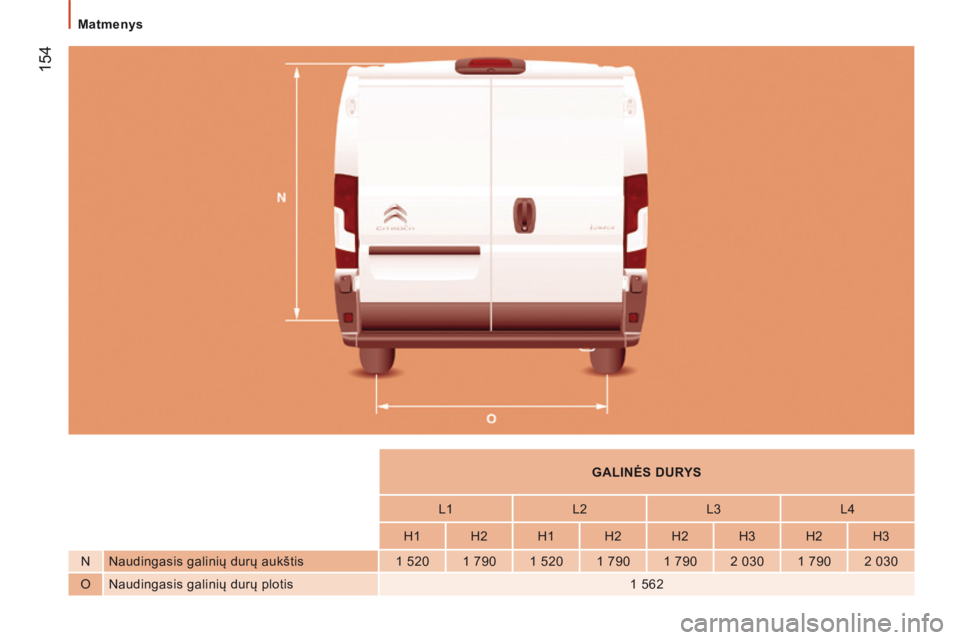

GALINĖS DURYS
L1 L2 L 3 L4
H1 H2 H1 H2 H2 H 3 H2 H 3
N Naudingasis galinių durų aukštis 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Naudingasis galinių durų plotis 1 562

155
9
TECHNINĖ CHARAKTERISTIKA
Matmenys
JUMPER-PAPIER_LT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

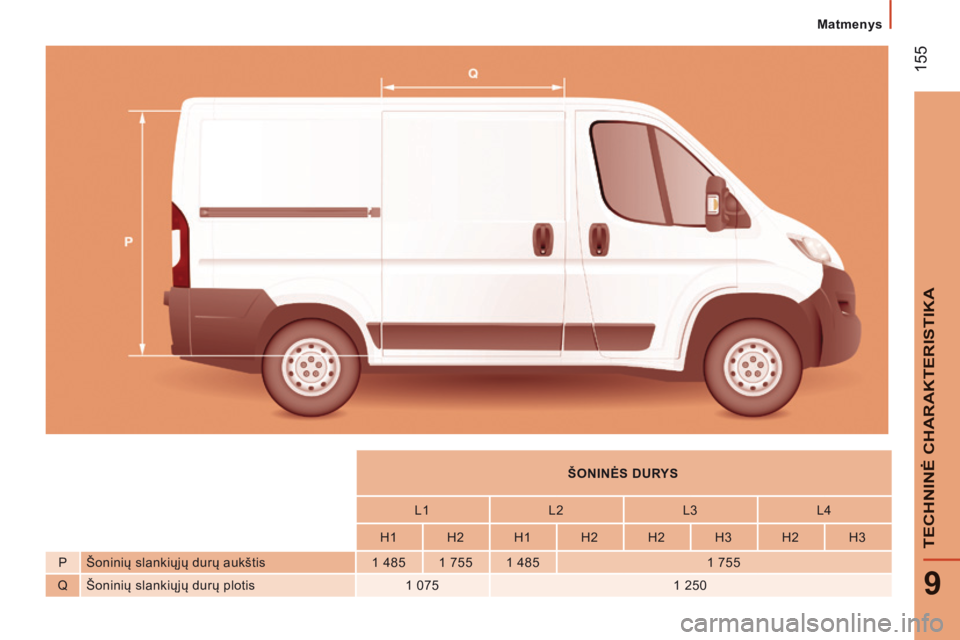

ŠONINĖS DURYS
L1 L2 L 3 L4
H1 H2 H1 H2 H2 H 3 H2 H 3
P Šoninių slankiųjų durų aukštis 1 485 1 755 1 485 1 755
Q Šoninių slankiųjų durų plotis 1 075 1 250

156
Matmenys
JUMPER-PAPIER_LT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
TECHNINĖ CHARAKTERISTIKA
Matmenys
JUMPER-PAPIER_LT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

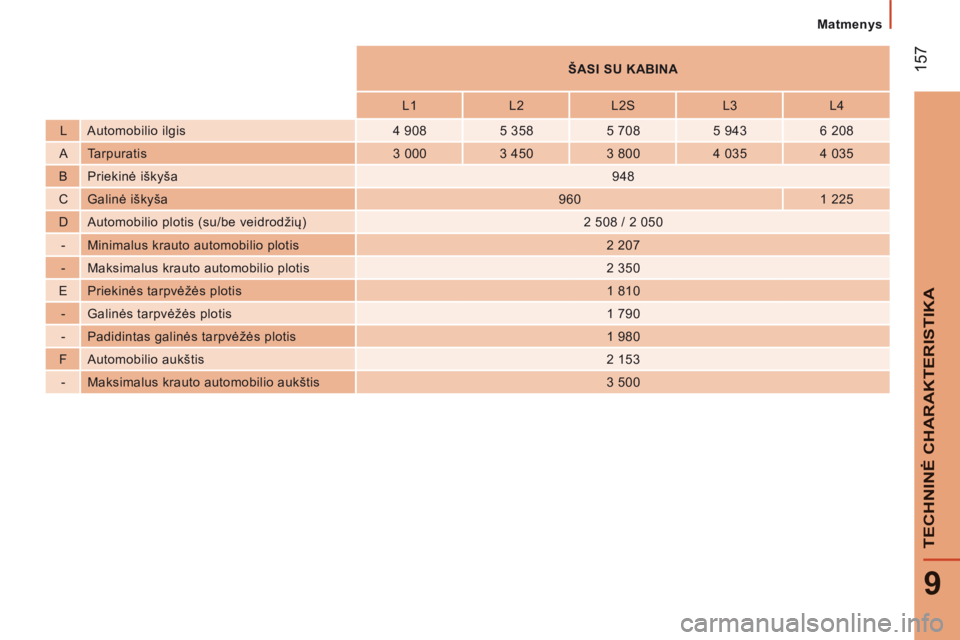

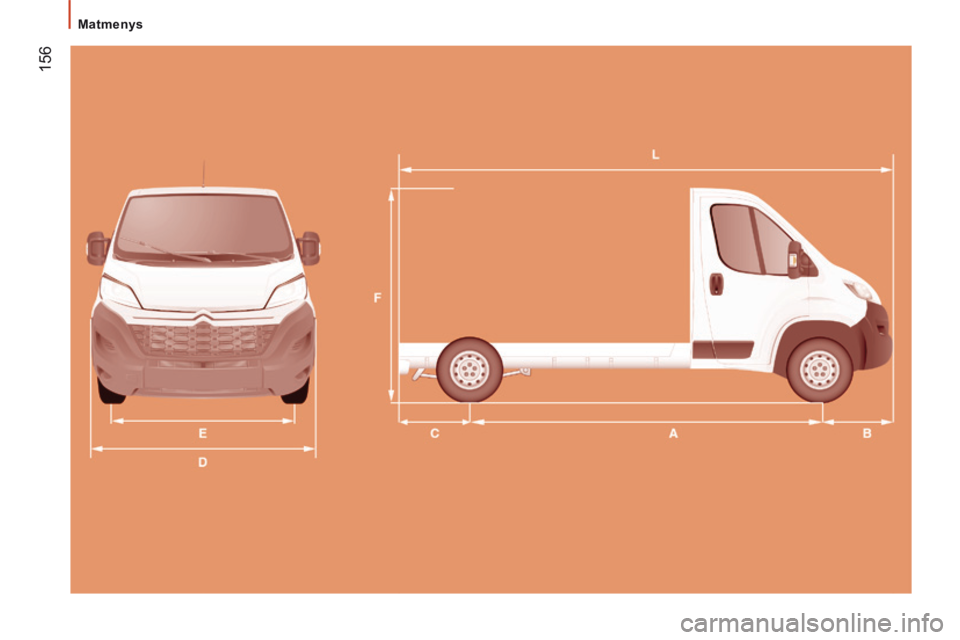

ŠASI SU KABINA
L1 L2 L2S L 3 L4
L Automobilio ilgis 4 908 5 358 5 708 5 943 6 208
A Tarpuratis 3 000 3 450 3 800 4 035 4 035
B Priekinė iškyša 9 4 8
C Galinė iškyša 9 6 0 1 225
D Automobilio plotis (su/be veidrodžių) 2 508 / 2 050
- Minimalus krauto automobilio plotis 2 207
- Maksimalus krauto automobilio plotis 2 350
E Priekinės tarpvėžės plotis 1 810
- Galinės tarpvėžės plotis 1 790
- Padidintas galinės tarpvėžės plotis 1 980
F Automobilio aukštis 2 153
- Maksimalus krauto automobilio aukštis 3 500

158
Matmenys
JUMPER-PAPIER_LT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

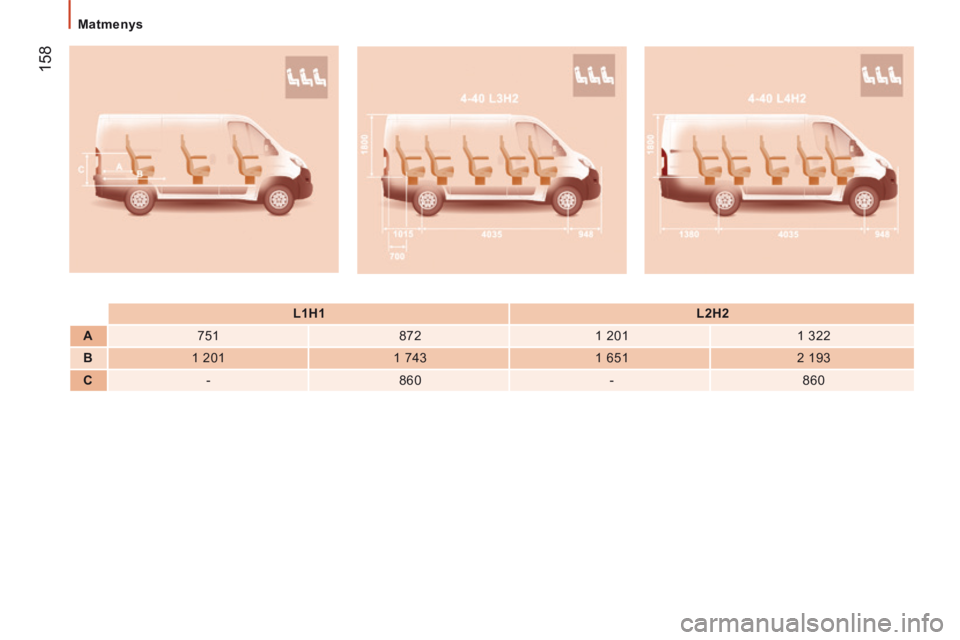

L1H1 L2H2
A 7 5 1 8 7 2 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 8 6 0 - 8 6 0
