CITROEN JUMPER 2015 InstruktionsbÖcker (in Swedish)

Säten
69
3
ERGONOMI OCH KOMFORT
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
FÖRARSÄTE
Nackstöd
Tryck på stiftet för inställning av nackstödet
i höjdled.
För att ta bort det trycker du på stiften och
lyfter upp det.
Ställbart armstöd
Lyfta upp eller fälla ned armstödet.
Vrid på inställningsratten under änden av
armstödet för att spärra det i önskat läge.

Säten
70
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
Svankstöd
Vrid på inställningsratten.
Inställning av sittdynan i höjdled
Lyft handtaget 1 uppåt för att höja eller
sänka den främre delen av sätet.
Lyft handtaget 2 uppåt för att höja eller
sänka den bakre delen av sätet.
Eluppvärmt säte
Detta reglage kan användas för att koppla
på eller stänga av det eluppvärmda sätet.
Säte med variabel stötdämpning
Om din bil har denna utrustning justeras
stötdämpningen beroende på förarens vikt
genom att vrida på tumhjulet.
Ryggstödets lutning
Vrid på inställningsratten tills ryggstödet får
önskad lutning.
Längdinställning
Lyft upp stången som finns under sittdynan
och ställ in sätet i önskat läge.
Svängbart säte
Om sätet har ett sådant reglage, trycker du
på det för att svänga sätet 180°.

Säten
71
3
ERGONOMI OCH KOMFORT
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
PASSAGERARSOFFA FRAM MED 2 PLATSER
Den har två säkerhetsbälten.
Kurvhandtag
Placerad ovanför passageraren i mitten.
Skrivbord
Ryggstödet på mittstolen kan fällas ned så
att den blir ett skrivbord.
Dra i handtaget som finns upptill på
ryggstödets dyna.

Säten
72
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
BAKSÄTEN
Lutning av ryggstödet
Vrid på inställningsratten för att
ställa in ryggstödets lutning.
Instigning i baksätet
För att komma till 3:e raden manövrerar man
reglaget för den yttre stolen i 2:a raden och
fäller ned dess ryggstöd framåt.
Fäll upp ryggstödet genom att föra tillbaka
det i lodrätt läge utan att röra vid reglaget.
Nedfällt ryggstöd på mittstolen (rad 2 och 3)
Mittstolens ryggstöd kan fällas helt ned på
sittdynan och kan då användas som bord
med mugghållare.
Fäll ned nackstödet, för reglaget uppåt och
fäll ned ryggstödet framåt.
För att fälla upp ryggstödet i dess
utgångsläge för du åter upp reglaget.

Säten
73
3
ERGONOMI OCH KOMFORT
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
BÄNKAR BAK
Demontering av soffan
Åtminstone två personer behöver
hjälpas åt för att ta bort soffan.
Fäll ned ryggstödet på sittdynan såsom
beskrivs ovan.
Vrid de två spakarna framåt.
Fäll ned soffans fot framåt och placera
enheten i lodrätt läge.
Rätt användning
Efter olika ingrepp:
- ta inte bort ett nackstöd utan att ställa undan det och fästa det på en hållare,
- låt inte någon resa i 3:e raden med soffan på 2:a raden i lodrätt läge,
- förvara inga föremål på nedfällt ryggstöd i 2:a raden,
- kontrollera att säkerhetsbältena alltid är åtkomliga och lätt kan spännas fast av
passageraren,
- en passagerare får inte sätta sig utan att först ha ställt in nackstödet rätt på sätet
och inte heller utan att ha justerat och
spänt fast sitt säkerhetsbälte. Instigning i baksätet
Fäll ned nackstöden, för reglaget uppåt och
fäll ned ryggstödet framåt.
Nedfällt ryggstöd
Ta bort nackstöden och vinkla ryggstödet
såsom beskrivs ovan.
Lyft spaken med den högra handen och fäll
ned ryggstödet 5° bakåt.
Fäll med den vänstra handen ryggstödet
framåt på sittdynan. Vrid de två spakarna uppåt.
Lyft upp soffan och ta ut den.

Säten
74
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014

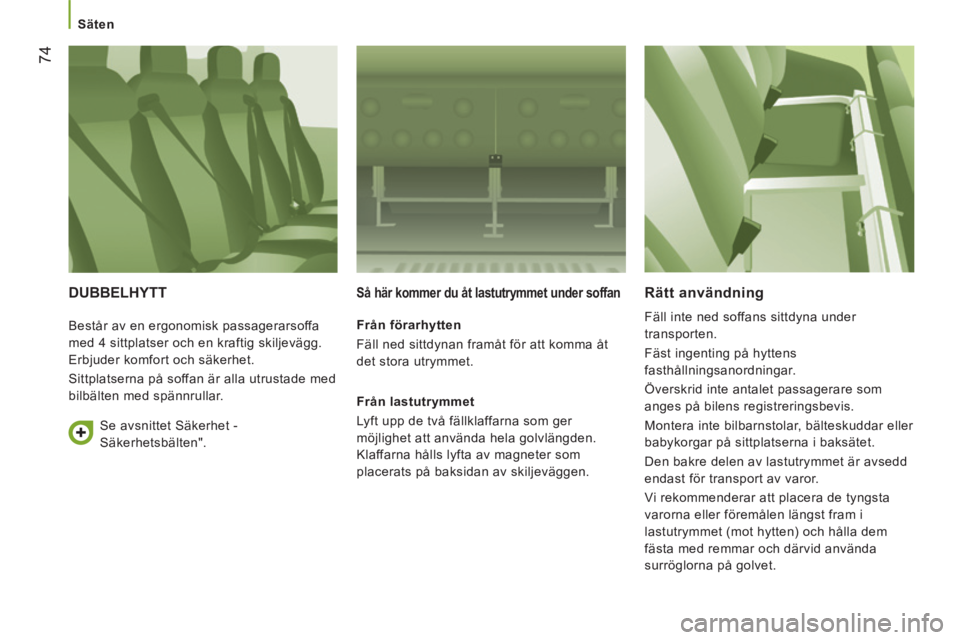

DUBBELHYTT Så här kommer du åt lastutrymmet under soffan
Från förarhytten
Fäll ned sittdynan framåt för att komma åt
det stora utrymmet.
Från lastutrymmet
Lyft upp de två fällklaffarna som ger
möjlighet att använda hela golvlängden.
Klaffarna hålls lyfta av magneter som
placerats på baksidan av skiljeväggen.
Rätt användning
Fäll inte ned soffans sittdyna under
transporten.
Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis.
Montera inte bilbarnstolar, bälteskuddar eller
babykorgar på sittplatserna i baksätet.
Den bakre delen av lastutrymmet är avsedd
endast för transport av varor.
Vi rekommenderar att placera de tyngsta
varorna eller föremålen längst fram i
lastutrymmet (mot hytten) och hålla dem
fästa med remmar och därvid använda
surröglorna på golvet.
Består av en ergonomisk passagerarsoffa
med 4 sittplatser och en kraftig skiljevägg.
Erbjuder komfort och säkerhet.
Sittplatserna på soffan är alla utrustade med
bilbälten med spännrullar.
Se avsnittet Säkerhet -
Säkerhetsbälten".

Inredning
75
3
ERGONOMI OCH KOMFORT
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
ANORDNINGAR I HYTTEN
Förvaringsutrymmen under framsätena
Under förarsätet finns en förvaringslåda.
Förvaringsfack i mitten
Om facket har lås, kan det låsas med
nyckeln. Om din bil har ett säte med
variabel dämpning, saknas dessa
förvaringsutrymmen. Utrymmet under passagerarsätet är avsett
för förvaring av verktygslådan med de
verktyg som ska användas vid byte av hjul,
glödlampa eller vid bogsering av bilen etc.

Inredning
76
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
Nedfällbar skrivplatta
Skrivplattan sitter mitt på instrumentbrädan.
Klämman kan användas som hållare för
dokument, listor osv.
Dra i eller tryck på den övre delen av plattan
för att vika ihop eller fälla ut.
Anordningar/handskfack i dörrarna Handskfack
För att mata in eller ta ut en CD måste
du först vika ihop skrivplattan.
Om bilen passagerarkrockkudde kan
skrivplattan inte fällas upp.

Inredning
77
3
ERGONOMI OCH KOMFORT
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
Handskfack med kylning
Hanskfatter sitter i den övre högra delen av
instrumentbrädan.
Luften som blåses in i handskfacket är
samma luft som strömmar ut genom
ventilationsmunstyckena.
Solskydd
Fäll ned solskyddet för att slippa bländning
framifrån.
På solskydden finns fickor för förvaring av
betalkort för vägtull, kvitton osv.
12-voltsuttag
Tryck in och vänta ett ögonblick på
automatisk inkoppling.
I uttaget: max. 180 W.

Inredning
78
JUMPER-PAPIER_SV_CHAP03_ERGO ET CONFORT_ED01-2014
Cigarettändaruttag / Borttagbar askkopp
Öppna askkoppen och dra den uppåt och
töm den i ett avfallskärl.
Förvaringsfack under taket
Förvaringsfacket sitter ovanför solskydden.
Max. last: cirka 20 kg.
Taklampa
Den dubbla taklampan sitter mitt i taket och
aktiveras enligt följande:
- med strömbrytarna på taklampan, när tändningen är påslagen - läge MAR
(körläge)
- vid öppning eller stängning av någon av framdörrarna
- vid låsning eller upplåsning av bilen
Den släcks automatiskt i följande fall:
- om strömbrytaren inte har tryckts in vare sig till höger eller vänster
- efter 15 minuter oavsett omständigheter, om dörrarna lämnats öppna eller när
tändningen slås på
