CITROEN JUMPER 2015 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2015, Model line: JUMPER, Model: CITROEN JUMPER 2015Pages: 248, PDF Dimensioni: 8.92 MB
Page 71 of 248

Sedili
69
3
ERGONOMIA
e CONFORT
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

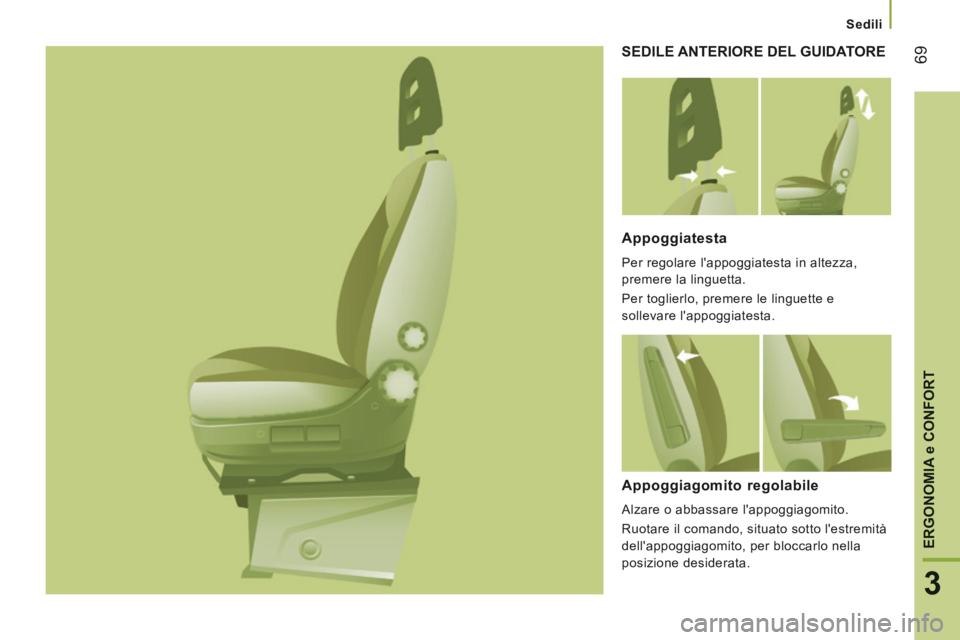

SEDILE ANTERIORE DEL GUIDATORE
Appoggiatesta
Per regolare l'appoggiatesta in altezza,
premere la linguetta.
Per toglierlo, premere le linguette e
sollevare l'appoggiatesta.
Appoggiagomito regolabile
Alzare o abbassare l'appoggiagomito.
Ruotare il comando, situato sotto l'estremità
dell'appoggiagomito, per bloccarlo nella
posizione desiderata.
Page 72 of 248

Sedili
70
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014
Regolazione sostegno lombare
Ruotare la manopola.
Regolazione dell'altezza del sedile
Sollevare la maniglia 1 per alzare o
abbassare la parte anteriore del sedile.
Sollevare la maniglia 2 per alzare o
abbassare la parte posteriore del sedile.
Sedile riscaldato
Questo comando consente di attivare o
disattivare il riscaldamento del sedile.
Sedile ad ammortizzamento variabile
Se il sedile ne è equipaggiato, ruotare la
manopola per regolare l'ammortizzamento in
funzione del peso del conducente.
Inclinazione dello schienale
Ruotare la manopola per regolare
l'inclinazione dello schienale.
Regolazione longitudinale
Sollevare la barra di comando, collocata
sotto la seduta, e regolare nella posizione
desiderata.
Sedile girevole
Se la funzione è prevista sul veicolo, premere il
comando per far ruotare il sedile di 180°.
Page 73 of 248

Sedili
71
3
ERGONOMIA
e CONFORT
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014
SEDILI ANTERIORI A 2 POSTI
Sono dotati di due cinture di sicurezza.
Maniglia di sostegno
Si trova sopra al sedile del passeggero
centrale.
Tavolinetto
Lo schienale del sedile centrale si ribalta per
fungere da tavolino.
Tirare la maniglia collocata sulla parte alta
del cuscino dello schienale.
Page 74 of 248

Sedili
72
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

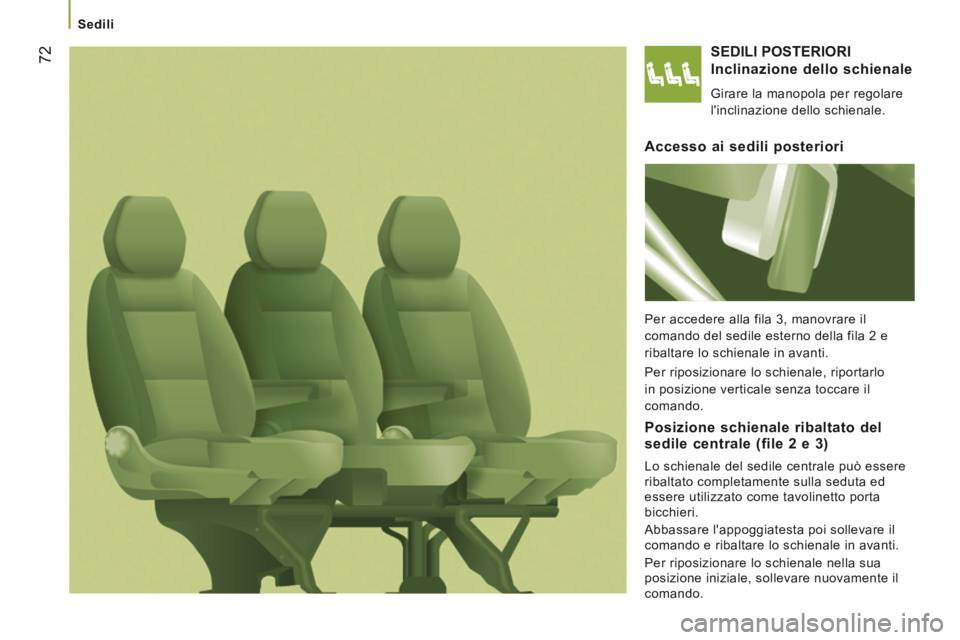

SEDILI POSTERIORI
Inclinazione dello schienale
Girare la manopola per regolare
l'inclinazione dello schienale.
Accesso ai sedili posteriori
Per accedere alla fila 3, manovrare il
comando del sedile esterno della fila 2 e
ribaltare lo schienale in avanti.
Per riposizionare lo schienale, riportarlo
in posizione verticale senza toccare il
comando.
Posizione schienale ribaltato del
sedile centrale (file 2 e 3)
Lo schienale del sedile centrale può essere
ribaltato completamente sulla seduta ed
essere utilizzato come tavolinetto porta
bicchieri.
Abbassare l'appoggiatesta poi sollevare il
comando e ribaltare lo schienale in avanti.
Per riposizionare lo schienale nella sua
posizione iniziale, sollevare nuovamente il
comando.
Page 75 of 248

Sedili
73
3
ERGONOMIA
e CONFORT
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014
SEDILI POSTERIORI A PANCHETTA Rimozione dei sedili a panchetta
Per rimuoverli è necessaria la presenza
di almeno due persone.
Ribaltare lo schienale sulla seduta come
descritto in precedenza.
Girare le due leve in avanti.
Inclinare la base dei sedili in avanti per
collocare il tutto in posizione verticale.
Per un corretto utilizzo
Dopo le varie manipolazioni:
- non lasciare gli appoggiatesta rimossi
nell'abitacolo,
- non viaggiare nella fila 3 con i sedili
della fila 2 in posizione verticale,
- non sistemare alcun tipo di oggetto sullo
schienale ribaltato della fila 2,
- controllare che le cinture di sicurezza
siano sempre accessibili e facili da
agganciare da parte del passeggero,
- il passaggero deve sempre regolare
correttamente l'appoggiatesta del suo
sedile, e deve regoalre ed allacciare la
cintura di sicurezza. Accesso ai sedili posteriori
Abbassare gli appoggiatesta poi sollevare il
comando ed inclinare lo schienale in avanti.
Posizione schienale ribaltato
Togliere gli appoggiatesta poi inclinare lo
schienale come descritto in precedenza.
Con la mano destra, sollevare la leva poi
inclinare lo schienale di 5° all'indietro.
Con la mano sinistra, inclinare lo schienale
in avanti verso la seduta. Girare le due leve verso l'alto.
Sollevare i sedili e rimuoverli.
Page 76 of 248

Sedili
74
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

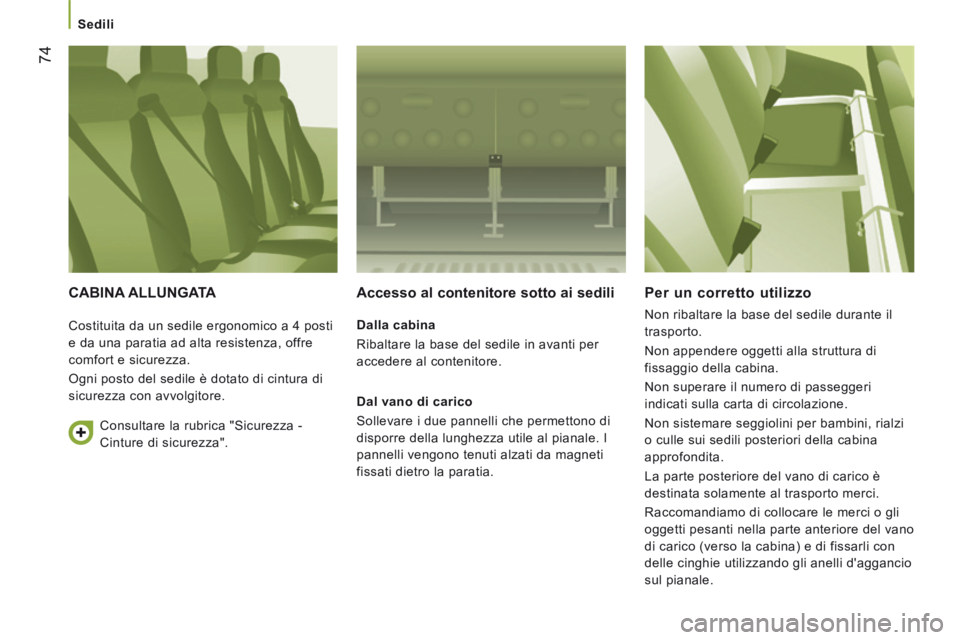

CABINA ALLUNGATA Accesso al contenitore sotto ai sedili
Dalla cabina
Ribaltare la base del sedile in avanti per
accedere al contenitore.
Dal vano di carico
Sollevare i due pannelli che permettono di
disporre della lunghezza utile al pianale. I
pannelli vengono tenuti alzati da magneti
fissati dietro la paratia.
Per un corretto utilizzo
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Non sistemare seggiolini per bambini, rialzi
o culle sui sedili posteriori della cabina
approfondita.
La parte posteriore del vano di carico è
destinata solamente al trasporto merci.
Raccomandiamo di collocare le merci o gli
oggetti pesanti nella parte anteriore del vano
di carico (verso la cabina) e di fissarli con
delle cinghie utilizzando gli anelli d'aggancio
sul pianale.
Costituita da un sedile ergonomico a 4 posti
e da una paratia ad alta resistenza, offre
comfort e sicurezza.
Ogni posto del sedile è dotato di cintura di
sicurezza con avvolgitore.
Consultare la rubrica "Sicurezza -
Cinture di sicurezza".
Page 77 of 248

Confort
75
3
ERGONOMIA
e CONFORT
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

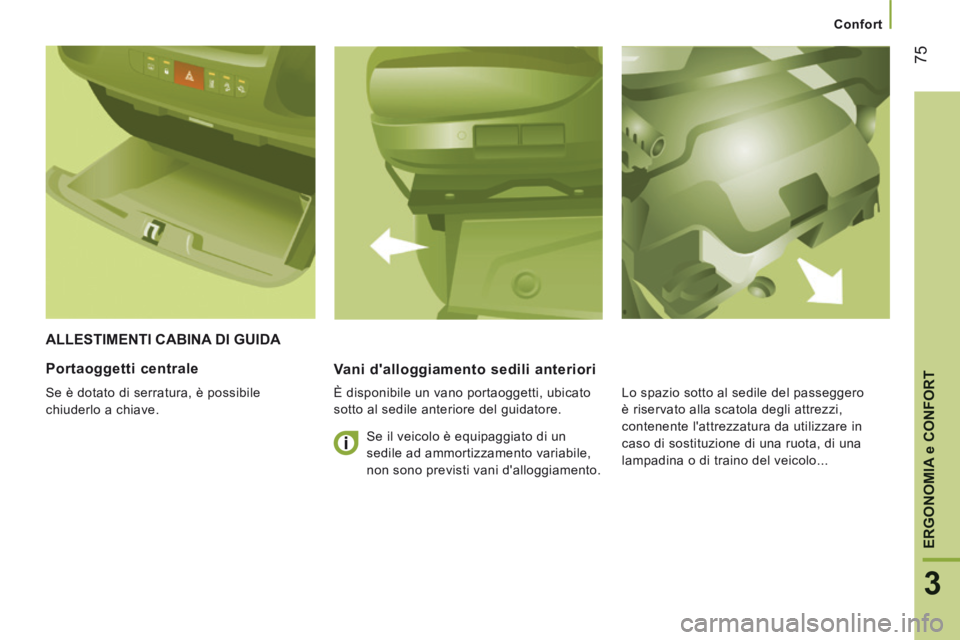

ALLESTIMENTI CABINA DI GUIDA
Vani d'alloggiamento sedili anteriori
È disponibile un vano portaoggetti, ubicato
sotto al sedile anteriore del guidatore.
Portaoggetti centrale
Se è dotato di serratura, è possibile
chiuderlo a chiave. Se il veicolo è equipaggiato di un
sedile ad ammortizzamento variabile,
non sono previsti vani d'alloggiamento. Lo spazio sotto al sedile del passeggero
è riservato alla scatola degli attrezzi,
contenente l'attrezzatura da utilizzare in
caso di sostituzione di una ruota, di una
lampadina o di traino del veicolo...
Page 78 of 248

Confort
76
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

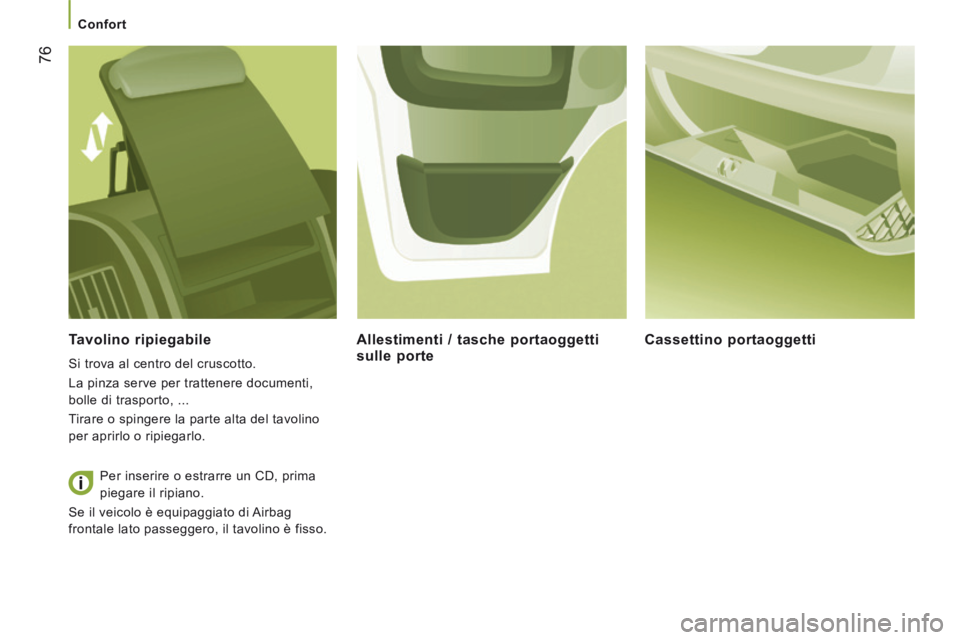

Tavolino ripiegabile
Si trova al centro del cruscotto.
La pinza serve per trattenere documenti,
bolle di trasporto, ...
Tirare o spingere la parte alta del tavolino
per aprirlo o ripiegarlo.
Allestimenti / tasche portaoggetti sulle porte Cassettino portaoggetti
Per inserire o estrarre un CD, prima
piegare il ripiano.
Se il veicolo è equipaggiato di Airbag
frontale lato passeggero, il tavolino è fisso.
Page 79 of 248

Confort
77
3
ERGONOMIA
e CONFORT
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

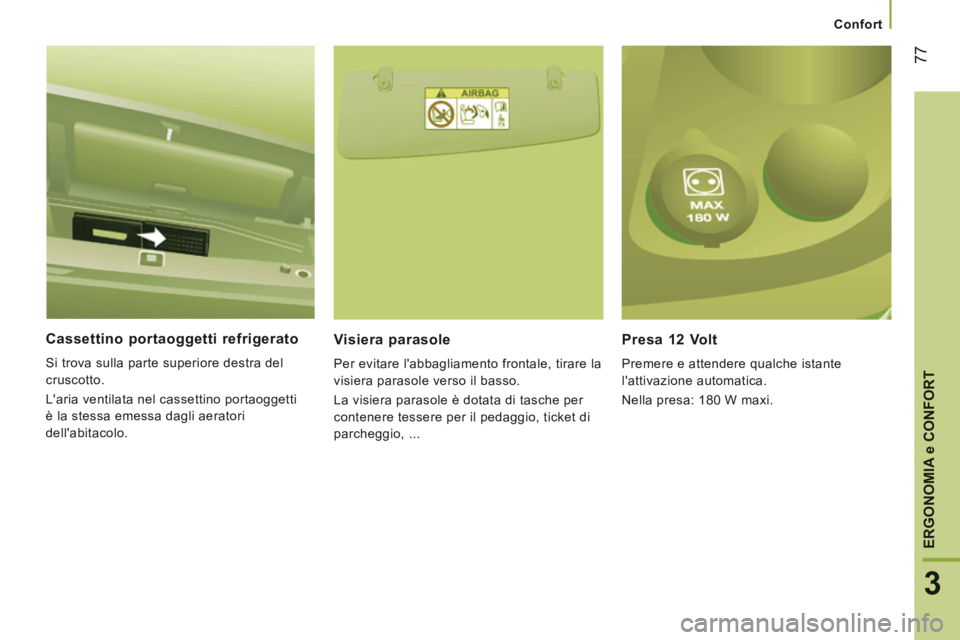

Cassettino portaoggetti refrigerato
Si trova sulla parte superiore destra del
cruscotto.
L'aria ventilata nel cassettino portaoggetti
è la stessa emessa dagli aeratori
dell'abitacolo.
Visiera parasole
Per evitare l'abbagliamento frontale, tirare la
visiera parasole verso il basso.
La visiera parasole è dotata di tasche per
contenere tessere per il pedaggio, ticket di
parcheggio, ...
Presa 12 Volt
Premere e attendere qualche istante
l'attivazione automatica.
Nella presa: 180 W maxi.
Page 80 of 248

Confort
78
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

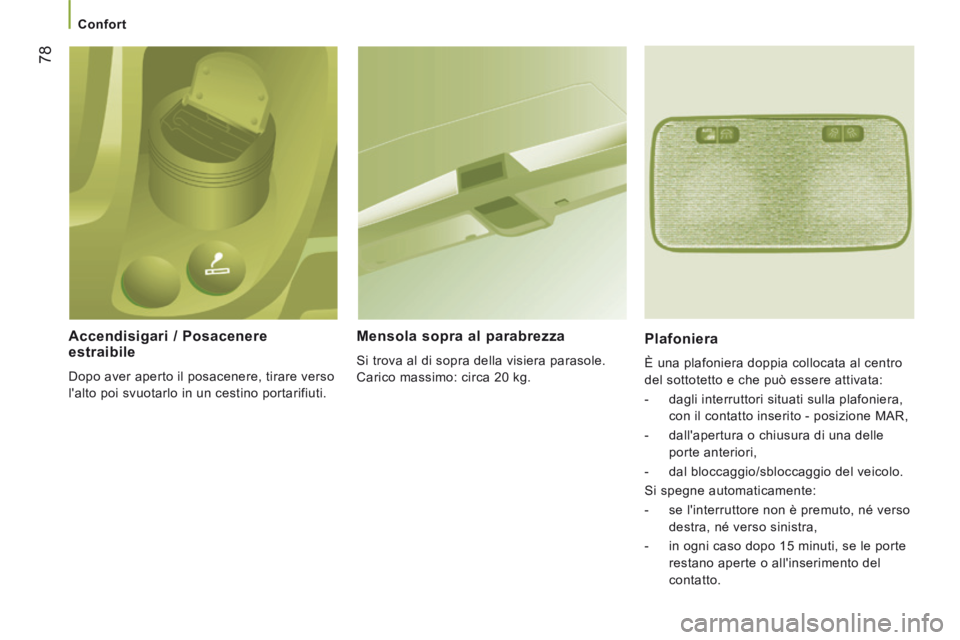

Accendisigari / Posacenere estraibile
Dopo aver aperto il posacenere, tirare verso
l'alto poi svuotarlo in un cestino portarifiuti.
Mensola sopra al parabrezza
Si trova al di sopra della visiera parasole.
Carico massimo: circa 20 kg.
Plafoniera
È una plafoniera doppia collocata al centro
del sottotetto e che può essere attivata:
- dagli interruttori situati sulla plafoniera, con il contatto inserito - posizione MAR,
- dall'apertura o chiusura di una delle porte anteriori,
- dal bloccaggio/sbloccaggio del veicolo.
Si spegne automaticamente:
- se l'interruttore non è premuto, né verso destra, né verso sinistra,
- in ogni caso dopo 15 minuti, se le porte restano aperte o all'inserimento del
contatto.
