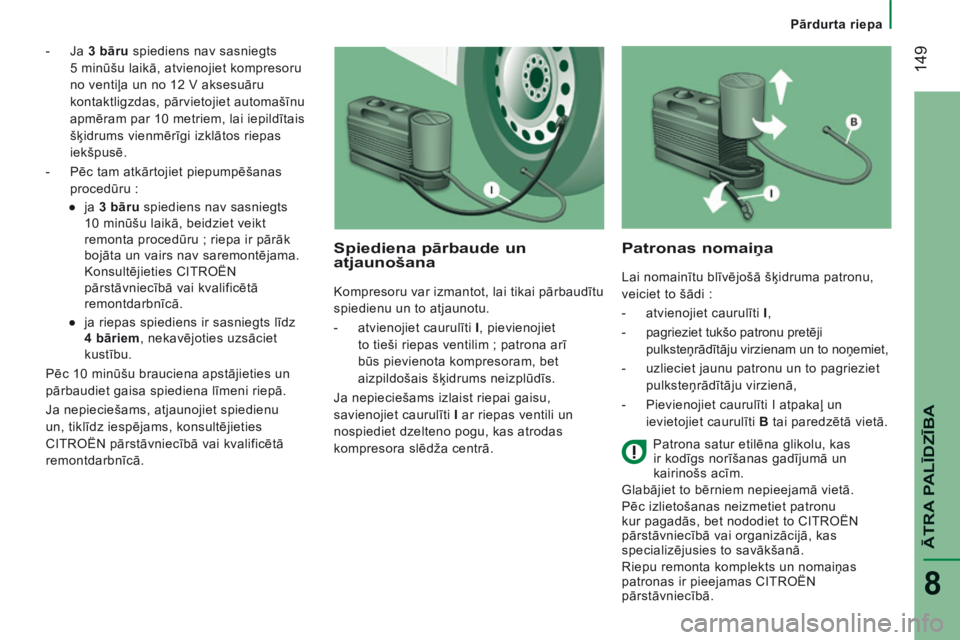

Pārdurta riepa
149
ĀTRA PALĪDZĪBA
8
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
- J a 3 bāru spiediens nav sasniegts 5 minūšu laikā, atvienojiet kompresoru
no ventiļa un no 12 V aksesuāru
kontaktligzdas, pārvietojiet automašīnu
apmēram par 10 metriem, lai iepildītais
šķidrums vienmērīgi izklātos riepas
iekšpusē.
- Pēc tam atkārtojiet piepumpēšanas procedūru :
● j a 3 bāru spiediens nav sasniegts 10 minūšu laikā, beidziet veikt
remonta procedūru ; riepa ir pārāk
bojāta un vairs nav saremontējama.
Konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
● ja riepas spiediens ir sasniegts līdz 4 bāriem , nekavējoties uzsāciet
kustību.
Pēc 10 minūšu brauciena apstājieties un
pārbaudiet gaisa spiediena līmeni riepā.
Ja nepieciešams, atjaunojiet spiedienu
un, tiklīdz iespējams, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Spiediena pārbaude un atjaunošana
Kompresoru var izmantot, lai tikai pārbaudītu
spiedienu un to atjaunotu.
- atvienojiet caurulīti I , pievienojiet
to tieši riepas ventilim ; patrona arī
būs pievienota kompresoram, bet
aizpildošais šķidrums neizplūdīs.
Ja nepieciešams izlaist riepai gaisu,
savienojiet caurulīti I ar riepas ventili un
nospiediet dzelteno pogu, kas atrodas
kompresora slēdža centrā.
Patronas nomaiņa
Lai nomainītu blīvējošā šķidruma patronu,
veiciet to šādi :
- atvienojiet caurulīti I ,
- pagrieziet tukšo patronu pretēji pulksteņrādītāju virzienam un to noņemiet,
- uzlieciet jaunu patronu un to pagrieziet pulksteņrādītāju virzienā,
- Pievienojiet caurulīti I atpakaļ un ievietojiet caurulīti B tai paredzētā vietā.
Patrona satur etilēna glikolu, kas
ir kodīgs norīšanas gadījumā un
kairinošs acīm.
Glabājiet to bērniem nepieejamā vietā.
Pēc izlietošanas neizmetiet patronu
kur pagadās, bet nododiet to CITROËN
pārstāvniecībā vai organizācijā, kas
specializējusies to savākšanā.
Riepu remonta komplekts un nomaiņas
patronas ir pieejamas CITROËN
pārstāvniecībā.

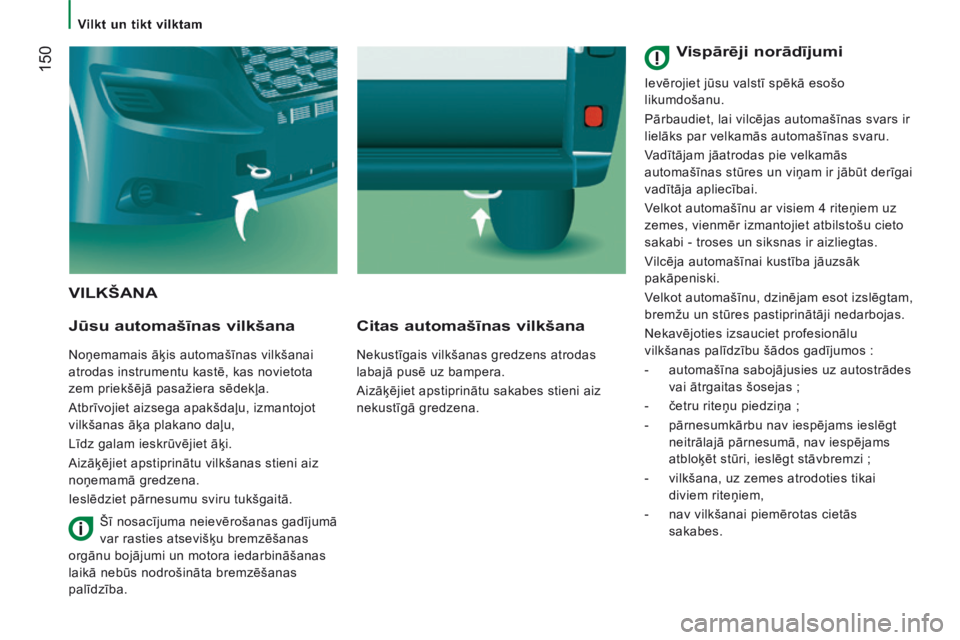

Vilkt un tikt vilktam
150
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
VILKŠANA
Jūsu automašīnas vilkšana
Noņemamais āķis automašīnas vilkšanai
atrodas instrumentu kastē, kas novietota
zem priekšējā pasažiera sēdekļa.
Atbrīvojiet aizsega apakšdaļu, izmantojot
vilkšanas āķa plakano daļu,
Līdz galam ieskrūvējiet āķi.
Aizāķējiet apstiprinātu vilkšanas stieni aiz
noņemamā gredzena.
Ieslēdziet pārnesumu sviru tukšgaitā.
Citas automašīnas vilkšana
Nekustīgais vilkšanas gredzens atrodas
labajā pusē uz bampera.
Aizāķējiet apstiprinātu sakabes stieni aiz
nekustīgā gredzena.
Šī nosacījuma neievērošanas gadījumā
var rasties atsevišķu bremzēšanas
orgānu bojājumi un motora iedarbināšanas
laikā nebūs nodrošināta bremzēšanas
palīdzība.
Vispārēji norādījumi
Ievērojiet jūsu valstī spēkā esošo
likumdošanu.
Pārbaudiet, lai vilcējas automašīnas svars ir
lielāks par velkamās automašīnas svaru.
Vadītājam jāatrodas pie velkamās
automašīnas stūres un viņam ir jābūt derīgai
vadītāja apliecībai.
Velkot automašīnu ar visiem 4 riteņiem uz
zemes, vienmēr izmantojiet atbilstošu cieto
sakabi - troses un siksnas ir aizliegtas.
Vilcēja automašīnai kustība jāuzsāk
pakāpeniski.
Velkot automašīnu, dzinējam esot izslēgtam,
bremžu un stūres pastiprinātāji nedarbojas.
Nekavējoties izsauciet profesionālu
vilkšanas palīdzību šādos gadījumos :
- automašīna sabojājusies uz autostrādes vai ātrgaitas šosejas ;
- četru riteņu piedziņa ;
- pārnesumkārbu nav iespējams ieslēgt neitrālajā pārnesumā, nav iespējams
atbloķēt stūri, ieslēgt stāvbremzi ;
- vilkšana, uz zemes atrodoties tikai diviem riteņiem,
- nav vilkšanai piemērotas cietās sakabes.

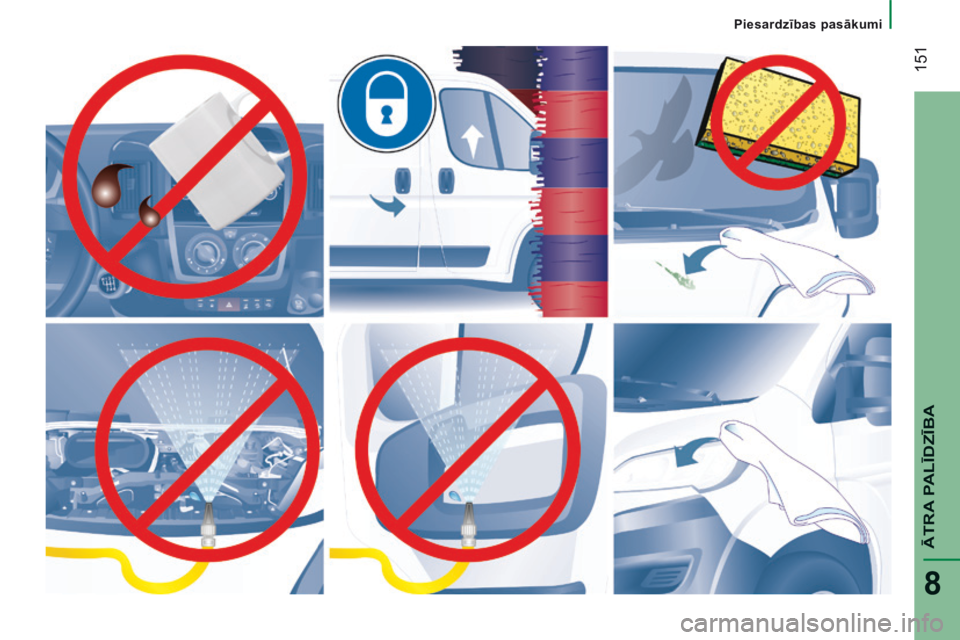

Piesardzības pasākumi
151
ĀTRA PALĪDZĪBA
8
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014

152
Izmēri
JUMPER-PAPIER_LV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
TEHNISKIE PARAMETRI
I z m ē r i
JUMPER-PAPIER_LV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

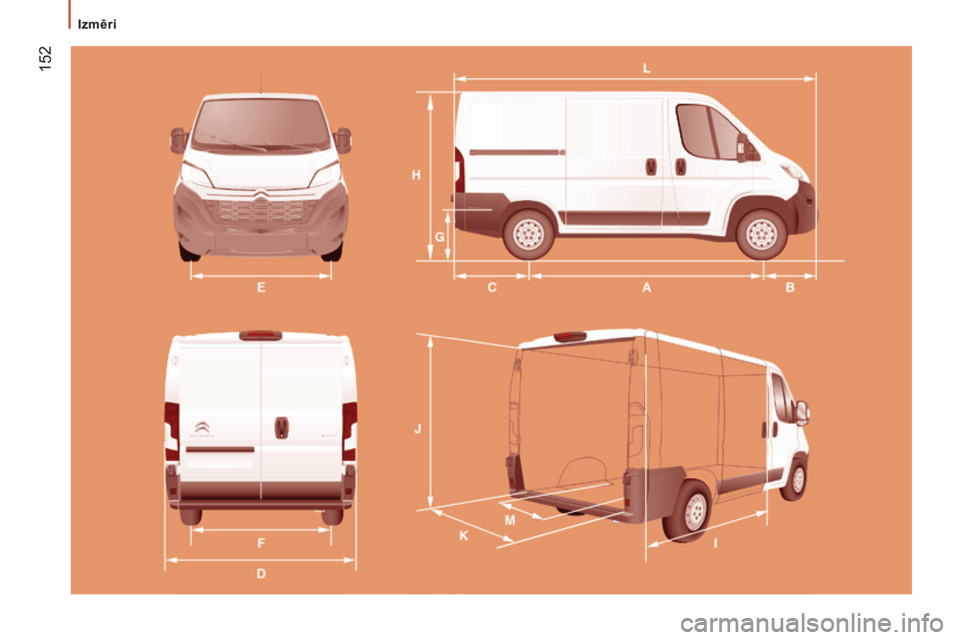

IZMĒRI
Jūsu automašīna pieejama 4 dažādos garumos (L1..) un 3 augstumos (H1..), iepazīstieties ar atbilstošajām tabulām : FURGONS
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
L Kopējais garums 4 963 5 413 5 998 6 363
H Kopējais augstums 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Garenbāze 3 000 3 450 4 035
B Priekšējā konsole 9 4 8
C Aizmugurējā konsole 1 015 1 380
D Platums (ar / bez spoguļiem) 2 508 / 2 050
E Priekšējā šķērsbāze 1 810
F Aizmugurējā šķērsbāze 1 790
G Kravas telpas sliekšņa augstums 535 līdz 565
I Iekšpuses grīdas daļas garums 2 670 3 120 3 705 4 070
J Maksimālais kravas augstums iekšpusē 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maksimālais iekšpuses platums 1 870
M Iekšpuses platums starp riteņu pārejām 1 422
Apjoms (m
3 ) 8 9,5 10 11,5 13 15 15 17

154
Izmēri
JUMPER-PAPIER_LV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

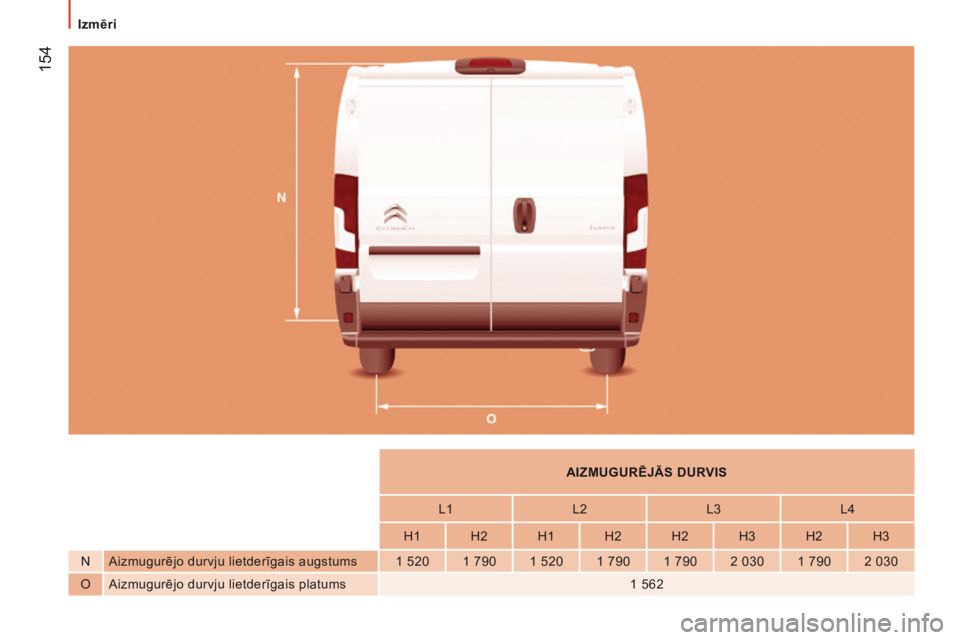

AIZMUGURĒJĀS DURVIS
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
N Aizmugurējo durvju lietderīgais augstums 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Aizmugurējo durvju lietderīgais platums 1 562

155
9
TEHNISKIE PARAMETRI
I z m ē r i
JUMPER-PAPIER_LV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

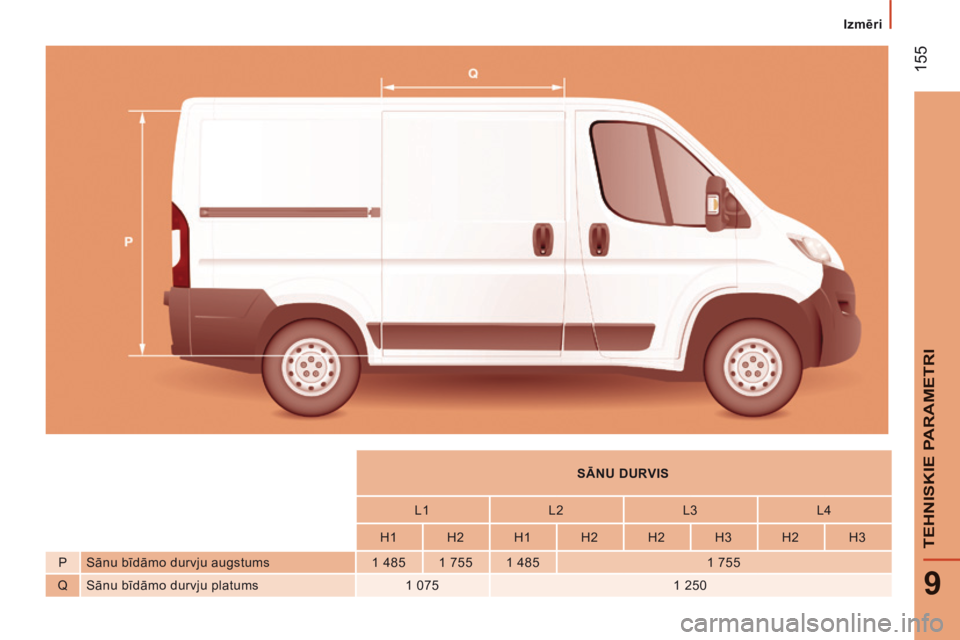

SĀNU DURVIS
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
P Sānu bīdāmo durvju augstums 1 485 1 755 1 485 1 755
Q Sānu bīdāmo durvju platums 1 075 1 250

156
Izmēri
JUMPER-PAPIER_LV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
TEHNISKIE PARAMETRI
I z m ē r i
JUMPER-PAPIER_LV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

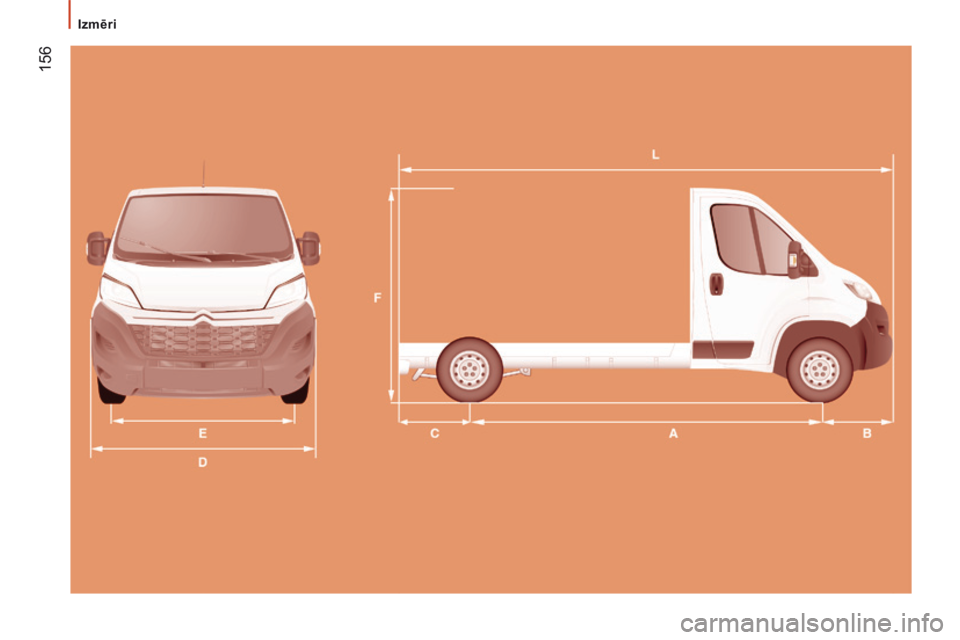

ŠASIJAS
L1 L 2 L 2 S L 3 L 4
L Kopējais garums 4 908 5 358 5 708 5 943 6 208
A Garenbāze 3 000 3 450 3 800 4 035 4 035
B Priekšējā konsole 9 4 8
C Aizmugurējā konsole 9 6 0 1 225
D Platums (ar / bez spoguļiem) 2 508 / 2 050
- Platums braucot 2 207
- Maksimālais platums braucot 2 350
E Priekšējā šķērsbāze 1 810
- Aizmugurējā šķērsbāze 1 790
- Palielināta aizmugurējā šķērsbāze 1 980
F Kopējais augstums 2 153
- Maksimālais augstums braucot 3 500

158
Izmēri
JUMPER-PAPIER_LV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

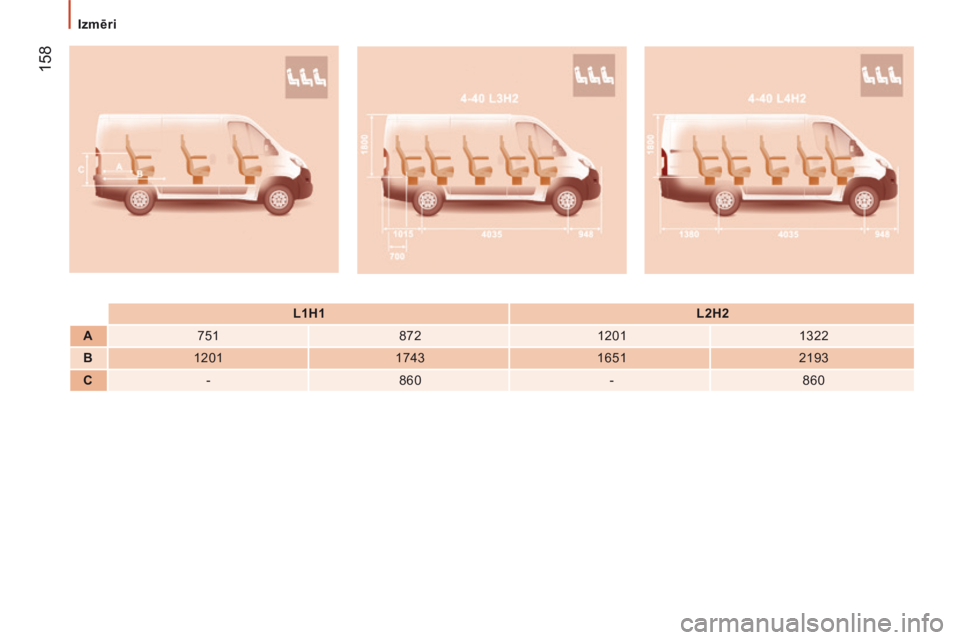

L1H1 L2H2
A 7 5 1 8 7 2 1201 1322
B 1201 1743 1651 2193
C - 8 6 0 - 8 6 0
