Hallintalaitteet
29
2
VALMIINA AJOON
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014

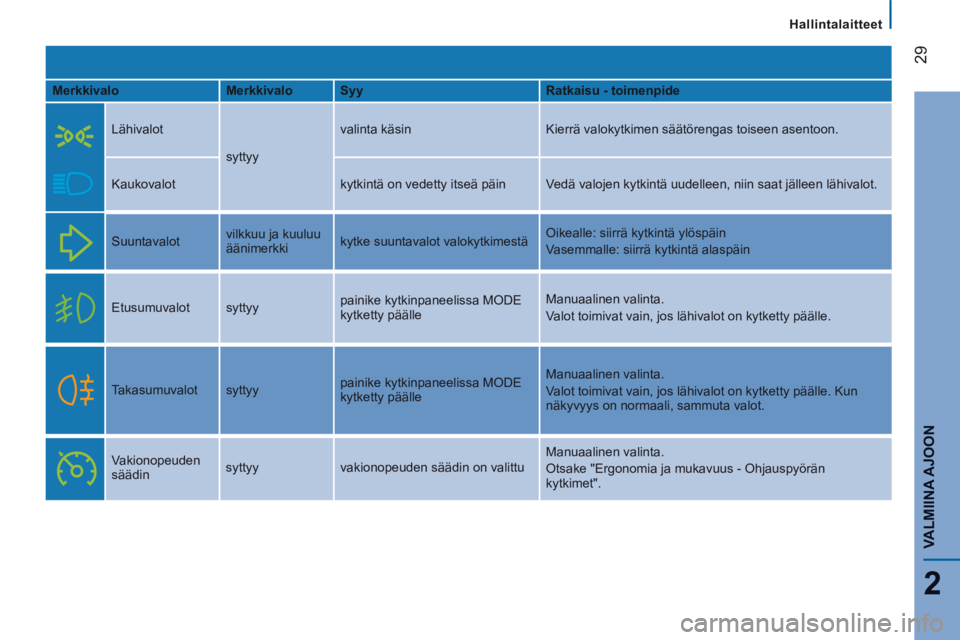

Merkkivalo Merkkivalo Syy Ratkaisu - toimenpide
Lähivalot
syttyy valinta käsin
Kierrä valokytkimen säätörengas toiseen asentoon.
Kaukovalot kytkintä on vedetty itseä päin Vedä valojen kytkintä uudelleen, niin saat jälleen lähivalot.\

Suuntavalot vilkkuu ja kuuluu
äänimerkki kytke suuntavalot valokytkimestä Oikealle: siirrä kytkintä ylöspäin
Vasemmalle: siirrä kytkintä alaspäin
Etusumuvalot syttyy painike kytkinpaneelissa MODE
kytketty päälle Manuaalinen valinta.
Valot toimivat vain, jos lähivalot on kytketty päälle.
Takasumuvalot syttyy painike kytkinpaneelissa MODE
kytketty päälle Manuaalinen valinta.
Valot toimivat vain, jos lähivalot on kytketty päälle. Kun
näkyvyys on normaali, sammuta valot.
Vakionopeuden
säädin syttyy
vakionopeuden säädin on valittu Manuaalinen valinta.
Otsake "Ergonomia ja mukavuus - Ohjauspyörän
kytkimet".

Hallintalaitteet
30
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014

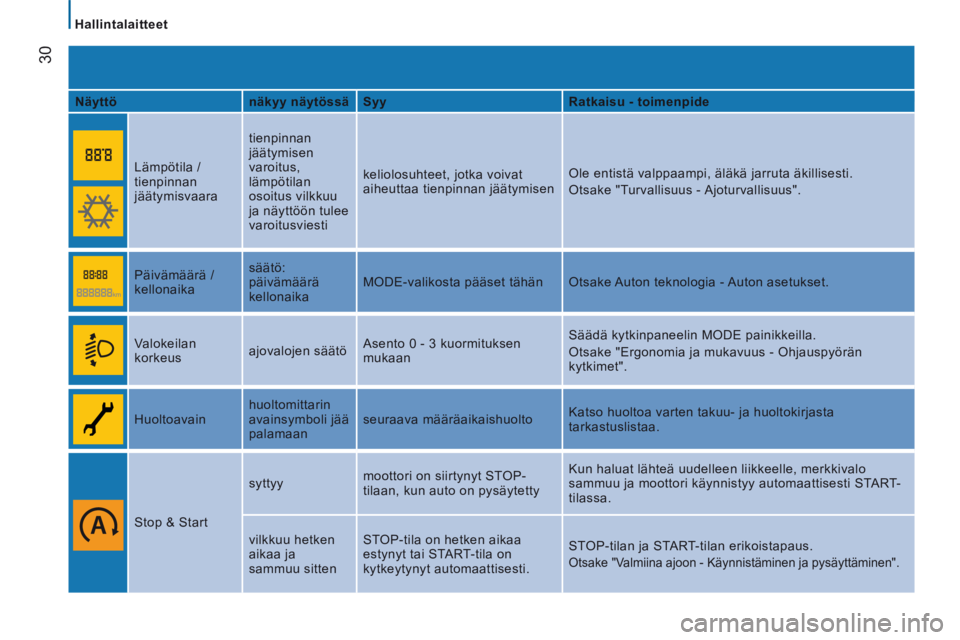

Näyttö näkyy näytössä Syy Ratkaisu - toimenpide
Lämpötila /
tienpinnan
jäätymisvaara tienpinnan
jäätymisen
varoitus,
lämpötilan
osoitus vilkkuu
ja näyttöön tulee
varoitusviesti
keliolosuhteet, jotka voivat
aiheuttaa tienpinnan jäätymisen
Ole entistä valppaampi, äläkä jarruta äkillisesti.
Otsake "Turvallisuus - Ajoturvallisuus".
Päivämäärä /
kellonaika säätö:
päivämäärä
kellonaika
MODE-valikosta pääset tähän
Otsake Auton teknologia - Auton asetukset.
Valokeilan
korkeus ajovalojen säätö Asento 0 - 3 kuormituksen
mukaan Säädä kytkinpaneelin MODE painikkeilla.
Otsake "Ergonomia ja mukavuus - Ohjauspyörän
kytkimet".
Huoltoavain huoltomittarin
avainsymboli jää
palamaan seuraava määräaikaishuolto
Katso huoltoa varten takuu- ja huoltokirjasta
tarkastuslistaa.
Stop & Start syttyy
moottori on siirtynyt STOP-
tilaan, kun auto on pysäytetty Kun haluat lähteä uudelleen liikkeelle, merkkivalo
sammuu ja moottori käynnistyy automaattisesti START-
tilassa.
vilkkuu hetken
aikaa ja
sammuu sitten STOP-tila on hetken aikaa
estynyt tai START-tila on
kytkeytynyt automaattisesti.
STOP-tilan ja START-tilan erikoistapaus.
Otsake "Valmiina ajoon - Käynnistäminen ja pysäyttäminen".

Hallintalaitteet
31
2
VALMIINA AJOON
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
Näyttö näkyy näytössä syy Ratkaisu - toimenpide
Vaihteenvaihdon
osoitin nuoli ylöspäin mahdollisuus kytkeä suurempi
vaihde Otsake "Valmiina ajoon - Vaihteisto ja ohjauspyörä".

Vakionopeudensäädin
syttyy yhdessä
"OFF"-merkin
kanssa valittu säädin ei ole aktivoitu
Valinta käsin.
Otsake "Ergonomia ja mukavuus - Ohjauspyörän
kytkimet".
syttyy säädin on aktivoitu

Hallintalaitteet
32
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
POLTTOAINEMITTARI

Polttoaineen taso testataan aina, kun virta
kytkeytyy.
Mittari osoittaa:
- F (Full - täynnä): säiliö on täynnä, noin 90 litraa
- E (Empty - tyhjä): säiliö on vajaa, polttoaineen vähimmäistason merkkivalo
jää palamaan.
Merkkivalo syttyy tasaisella tiellä ajettaessa,
kun polttoainetta on jäljellä:
- 10 litraa 60 ja 90 litran vetoisissa polttoainesäiliöissä,
- 12 litraa 125 litran polttoainesäiliöissä.
Autoon on saatavana eri kokoisia polttoainesäiliöitä
(60 ja 125 litraa) tehdasoptiona.
JÄÄHDYTYSNESTEEN LÄMPÖTILA
Osoitin on C: n (Cold - kylmä) ja H:n
(Hot - kuuma) välillä: normaalitoiminta.
Vaativissa käyttöolosuhteissa tai kuumissa
ilmasto-olosuhteissa osoitin saattaa lähestyä
punaista aluetta. Jos osoitin menee punaiselle alueelle tai
merkkivalo syttyy:

- Pysäytä auto välittömästi ja katkaise sytytysvirta. Moottorin jäähdytyspuhallin
saattaa jäädä toimimaan joksikin aikaa,
enintään 10 minuutiksi.
- Anna moottorin jäähtyä ennen kuin tarkastat jäähdytysnesteen tason
ja mahdollisesti lisäät sitä. Noudata
seuraavia ohjeita:
Jäähdytysjärjestelmässä on painetta. Varo
kuuman nesteen roiskumista, sillä se voi
aiheuttaa palovammoja. Avaa korkkia ensin
kahden kierroksen verran, jotta paine laskee.
Kun paine on laskenut, tarkasta taso, irrota
korkki ja lisää nestettä.
Jos osoitin on edelleen punaisella alueella,
ota yhteys valtuutettuun CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Lisätietoa saat osasta Tarkistukset -
Polttoaine. Lisätietoa saat luvusta "Tarkistukset -
Tasot ja tarkistukset".

Hallintalaitteet
33
2
VALMIINA AJOON
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
PAKOKAASUNPUHDISTUS
EOBD (European On Board Diagnosis)
on päästöjenvähennysvarusteiden
itsediagnoosijärjestelmä, joka vastaa mm.
seuraavien aineiden sallituista päästötasoista:
- CO (hiilimonoksidi)
- HC (palamattomat hiilivedyt)
- NOx (typen oksidit) tai hiukkaset, jotka ennen ja jälkeen katalysaattoreita
asennetut happianturit tunnistavat.
ALENTUNEEN RENGASPAINEEN VALVONTAJÄRJESTELMÄ
Järjestelmä, joka tarkkailee renkaiden
painetta automaattisesti ajon aikana.
Alentuneen rengaspaineen
valvontajärjestelmä on ajon apulaite, se
ei korvaa kuljettajan valppautta ja vastuuta. Rengaspaineet on silti tarkistettava
kuukausittain (myös varapyörän), ja
samoin ennen pitkää matkaa.
Jos ajetaan alentuneilla rengaspaineilla,
se heikentää pitoa tiehen, pidentää
jarrutusmatkaa, aiheuttaa renkaiden
ennenaikaista kulumista erityisesti vaativissa
ajo-olosuhteissa (raskas kuorma, korkea
ajonopeus, pitkä ajomatka).
Ajaminen alentuneilla rengaspaineilla
lisää polttonesteen kulutusta.
Järjestelmä valvoo jatkuvasti neljän
renkaan painetta heti, kun autolla lähdetään
liikkeelle.
Jokaisen pyörän venttiiliin on asennettu
paineanturi (lukuunottamatta varapyörää).
Järjestelmä antaa hälytyksen heti, kun se
havaitsee alhaisen rengaspaineen yhdessä
tai useammassa pyörässä. Rengaspaineiden tarkistus on tehtävä
kylmistä renkaista (auto on ollut
pysäytettynä vähintään 1 tunnin tai sillä on
ajettu alle 10 km kohtalaisella nopeudella).
Muussa tapauksessa lisää 0,3 baaria
tarrassa osoitettuihin lukemiin.
Autoosi tarkoitetut rengaspaineet löytyvät
rengaspainetarrasta.
Kuljettajaa varoitetaan
pakokaasunpuhdistuksen
toimintahäiriöistä siten, että tämä
merkkivalo syttyy mittaristossa.
Katalysaattori saattaa vahingoittua.
Tarkistuta järjestelmä CITROËN-verkostolla
tai valtuutetulla korjaamolla.
Katso kohdasta "Tekniset tiedot - Auton
tunnistetiedot".

Hallintalaitteet
34
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
Alentuneen rengaspaineen hälytys
Hälytys on kyseessä, kun tämä
merkkivalo syttyy palamaan
kiinteästi ja kuuluu merkkiääni
sekä varustetason mukaan,
näyttöön tulee viesti.
Jos alentunut rengaspaine havaitaan
yhdessä renkaassa, varustetason mukaan
kuva tai viesti kertoo mistä renkaasta on
kyse.
- Alenna ajonopeuttasi ehdottomasti,
vältä äkkinäisiä ohjausliikkeitä sekä
äkkijarrutuksia.
- Pysähdy heti, kun se on mahdollista ja liikenneolosuhteet sallivat.
- Jos on kyse rengasrikosta, käytä renkaan väliaikaisen korjauksen
paikkaussarjaa tai vaihda varapyörä
(varustetason mukaan),
tai
- jos autossasi on kompressori (esim. renkaan väliaikaiseen korjaukseen
tarkoitettu sarja), tarkista neljän renkaan
paine kylmistä renkaista,
tai
- jos tarkistusta ei ole mahdollista tehdä heti, aja varovaisesti alhaisella
nopeudella. Alentunut rengaspaine ei aina
aiheuta renkaan ulkomuodossa
näkyvää muutosta. Älä siis tyydy pelkkään
silmämääräiseen tarkastukseen.
Hälytys pysyy voimassa, kunnes
rengaspainetta on lisätty, kyseinen
rengas/renkaat korjattu tai vaihdettu.
Varapyörässä (kapeanmallinen varapyörä tai
teräsvanteella) ei ole paineanturia.
Toimintahäiriö
Järjestelmässä on toimintahäiriö,
jos tämä merkkivalo syttyy
vilkkuen ja sen jälkeen jää
palamaan kiinteästi ja samalla
syttyy huollon merkkivalo sekä varustetason
mukaan, myös viesti voi tulla näkyviin.
Tässä tapauksessa rengaspaineiden
tarkkailu ei ole enää taattu.
Hälytys tulee näkyviin myös silloin,
kun vähintään yksi pyöristä on ilman
paineanturia (esimerkiksi autoon on
asennettu kapea tai peltivanteella oleva
varapyörä).
Käänny CITROËN-huoltoverkoston tai
valtuutetun korjaamon puoleen järjestelmän
tarkistusta varten, tai rengasrikon jälkeen,
anna ao. liikkeen asentaa alkuperäiselle
vanteelle rengas, joka on varustettu
paineanturilla.

Hallintalaitteet
35
2
VALMIINA AJOON
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
HUOLTOMITTARI
Kun sytytysvirta kytketään, huollon symboli
(jakoavain) syttyy ja palaa muutaman
sekunnin ajan: näytössä ilmoitetaan kuinka
paljon ajokilometrejä on jäljellä seuraavaan
takuu- ja huoltokirjassa määriteltyyn
määräaikaishuoltoon. Tämä tieto perustuu
edellisen tarkastuksen jälkeen ajettuihin
kilometreihin.
Näyttö palautuu takaisin muutaman
sekunnin kuluttua. Painamalla painiketta pitkään pääset
takaisin aloitusnäyttöön.
Katso kohdasta Auton teknologia -
Auton asetukset.
Moottoriöljyn kunnon heikkeneminen
Katso tarkastuslistaa takuu- ja
huoltokirjasta, jonka sait auton
mukana.
Huoltotietojen näyttö
Voit tarkastella huoltotietoja milloin tahansa
painamalla lyhyesti MODE-painiketta.
Saat näkyviin tiedot määräaikaishuolloista
ja moottoriöljyn tasosta käyttämällä ylös- ja
alaspäin osoittavia nuolia.
Pääset takaisin näytön valikoihin painamalla
uudelleen MODE-painiketta.
Valikko...
Valitsemalla... Saat näyttöön...
11
Service
(huolto)
Service (huolto)
(km/mailia ennen
määräaikaishuoltoa) jäljellä olevat
ajokilometrit/-mailit
ennen seuraavaa
määräaikaishuoltoa
Oil (öljy)
(km/mailia
ennen
öljynvaihtoa) jäljellä olevat
ajokilometrit/-
mailit ennen
seuraavaa
öljynvaihtoa
Nollaaminen
Merkkivalon pysyvän vilkkumisen voi
pysäyttää valtuutettu korjaamo, jossa on
diagnostiikkatyökalu. Toinen merkkivalo syttyy
mittaristoon, yhdessä ensimmäisen
merkkivalon kanssa, jos
öljynvaihtoa ei ole tehty, sillä öljyn
laatu on heikentynyt uuden kynnysrajan yli.
Heikkenemisen ehkäisemiseksi ja ennen
kynnysrajan saavuttamista, tee öljynvaihto. Jos autossa on tämä toiminto,
tämä merkkivalo vilkkuu, ja aina
kun moottori käynnistetään,
näyttöön tulee viesti: järjestelmä on
havainnut moottoriöljyn laadun heikkenemisen.
Moottoriöljyn vaihto on tehtävä pikaisesti.
Tällöin 3.0 HDi-moottoreiden käyntinopeus
rajoittuu ensin 3 000 rpm/min ja sitten
1 500 rpm/min, kunnes öljynvaihto tehdään.
Tee moottoriöljyn vaihto vaurioiden
välttämiseksi.

Vaihteisto ja ohjauspyörä
36
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
Kun vaihdat vaihteita, paina aina kytkinpoljin
pohjaan.
Jotta mitään ylimääräistä ei joutuisi polkimen alle:
- varmista, että päällysmatto on oikealla paikallaan
- älä koskaan aseta päällekkäin useampaa mattoa.
Älä pidä kättä vaihteenvalitsimen päällä,
sillä tämä saattaa ajan mittaan kuluttaa
vaihteenvalitsimen sisäpuolella sijaitsevia osia.
KÄSIVALINTAINEN VAIHTEISTO
Peruutusvaihde
Kun kytket peruutusvaihteelle, nosta
vaihteenvalitsimen nupin alla olevaa rengasta. Älä vaihda peruutusvaihteelle ennen kuin
auto on täydellisesti pysähtynyt.
Peruutusvaihteelle siirron on oltava
rauhallinen, jotta se ei aiheuttaisi ääniä.
Peruutuksen merkiksi ulkopuolelle kuuluu
merkkiääni.
Jos autossa on pysäköintitutka,
se käynnistyy peruutettaessa ja
merkkiääni kuuluu.
Katso otsikosta Auton teknologia -
Pysäköintitutka.
VAIHTEENVAIHDON OSOITIN
Järjestelmä sallii polttoainekulutuksen
vähentämisen ehdottamalla suuremmalle
vaihteelle vaihtoa.
Vaihteen vaihtosuositusta ei tule tulkita
pakolliseksi. Tien kunto, liikenneolosuhteet
ja turvallisuus ovat määrääviä tekijöitä
sopivan vaihteen valinnassa. Kuljettaja
on täten vastuussa siitä noudattaako hän
järjestelmän antamia ohjeita vai ei.
Järjestelmä ei ehdota missään tapauksessa
ykkösvaihteen ja peruutusvaihteen kytkemistä,
eikä siirtoa pienemmälle vaihteelle.

Vaihteisto ja ohjauspyörä
37
2
VALMIINA AJOON
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
OHJAUSPYÖRÄN SÄÄTÖ
Auto pysäköitynä: säädä ensin istuin
sopivaan asentoon.
Avaa ohjauspyörän lukitus vetämällä
kytkintä itseesi päin.
Säädä ohjauspyörä halutulle etäisyydelle,
sitten lukitse se laskemalla kytkin pohjaan. Toiminta
Mittariston näyttöön tulee tieto
merkkivalona SHIFT , jolloin
näkyy ylöspäin osoittava nuoli
merkiksi, että kuljettaja voi kytkeä
suuremmalle vaihteelle.
Järjestelmä soveltaa vaihteen
vaihtosuositukset ajo-olosuhteiden (mäki,
kuorma jne.) ja kuljettajan ajotavan
(kiihdytys, jarrutus jne.) mukaisesti.
Poiskytkentä
Kuljettaja ei voi kytkeä järjestelmää pois
käytöstä.
Turvallisuussyistä näitä säätöjä ei saa
tehdä ajon aikana.

Auton käynnistäminen ja pysäyttäminen
38
JUMPER-PAPIER_FI_CHAP02_PRET A PARTIR_ED01-2014
VIRTALUKKO
STOP -asento: varkaudenesto
Sytytysvirta on katkaistu.
MAR -asento: virta kytkeytyy
Tietyt varusteet alkavat toimia.
AV V -asento: käynnistys
Moottori käynnistyy.
Moottorin käynnistäminen
Käynnistyksenestojärjestelmän merkkivalo
Jos tämä merkkivalo syttyy,
vaihda avainta ja anna CITROËN-
verkoston huoltokorjaamon
tarkastaa viallinen avain.
Hehkutuksen merkkivalo (diesel)
Kun seisontajarru on kiristetty ja
vaihteisto vapaalla, käännä virta-
avain MAR -asentoon.
Odota, että tämä merkkivalo sammuu ja
käynnistä ( AV V -asento), kunnes moottori
alkaa pyöriä.
Merkkivalon palamisaika riippuu ilmasto-
olosuhteista. Ovi tai luukku auki -merkkivalo
Jos tämä merkkivalo syttyy,
tarkista, että kaikki ovet ja
konepelti on kunnolla suljettu.
Sytytysvirran katkaiseminen
Pysäytä auto ja anna moottorin kierrosluvun
alentua, käännä avain
STOP -asentoon.
Alhaisissa lämpötiloissa
Vuoristoalueilla ja/tai kylmillä alueilla
on suositeltavaa käyttää "talvi"-polttoainetta,
joka on tarkoitettu käytettäväksi alhaisissa
lämpötiloissa tai pakkasella.
Painava esine (avaimenperä...)
kiinnitettynä avaimeen voi painaa sitä
virtalukossa ja aiheuttaa toimintahäiriön. Kun moottori on lämmin, merkkivalo
palaa hetken, voit käynnistää moottorin
välittömästi.
Heti, kun moottori käy, päästä avaimesta.
