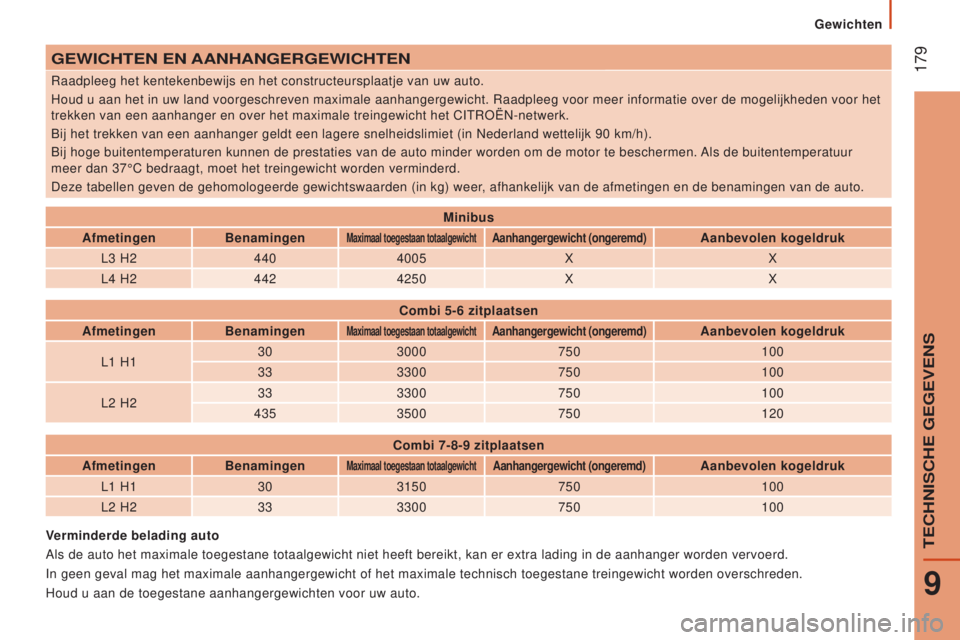

geWICHTen en AAnHAngeRgeWICHTen
Raadpleeg het kentekenbewijs en het constructeursplaatje van uw auto.
Houd u aan het in uw land voorgeschreven maximale aanhangergewicht. Raad\
pleeg voor meer informatie over de mogelijkheden voor het
trekken van een aanhanger en over het maximale treingewicht het CITROË\
N-netwerk.
Bij het trekken van een aanhanger geldt een lagere snelheidslimiet (in \
Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder word\
en om de motor te beschermen. Als de buitentemperatuur
meer dan 37°C bedraagt, moet het treingewicht worden verminderd.
Deze tabellen geven de gehomologeerde gewichtswaarden (in kg) weer, afhankelijk van de afmetingen en de benamingen van de auto.
Verminderde belading auto
Als de auto het maximale toegestane totaalgewicht niet heeft bereikt, ka\
n er extra lading in de aanhanger worden vervoerd.
In geen geval mag het maximale aanhangergewicht of het maximale technisc\
h toegestane treingewicht worden overschreden.
Houd u aan de toegestane aanhangergewichten voor uw auto. Minibus
Afmetingen Benamingen
Maximaal toegestaan totaalgewichtAanhangergewicht (ongeremd)Aanbevolen kogeldruk
L3

H2 440 4005 X X
L4

H2 442 4250 X X
Combi 5-6

zitplaatsen
Afmetingen Benamingen
Maximaal toegestaan totaalgewichtAanhangergewicht (ongeremd)Aanbevolen kogeldruk
L1

H1 30
3000 750 100
33 3300 750 100
L2

H2 33
3300 750 100
435 3500 750 120
Combi 7-8-9

zitplaatsen
Afmetingen Benamingen
Maximaal toegestaan totaalgewichtAanhangergewicht (ongeremd)Aanbevolen kogeldruk
L1

H1 30 3150 750 100
L2

H2 33 3300 750 100
Gewichten
9
TECHNISCHE GEGEVENS

180
jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2015

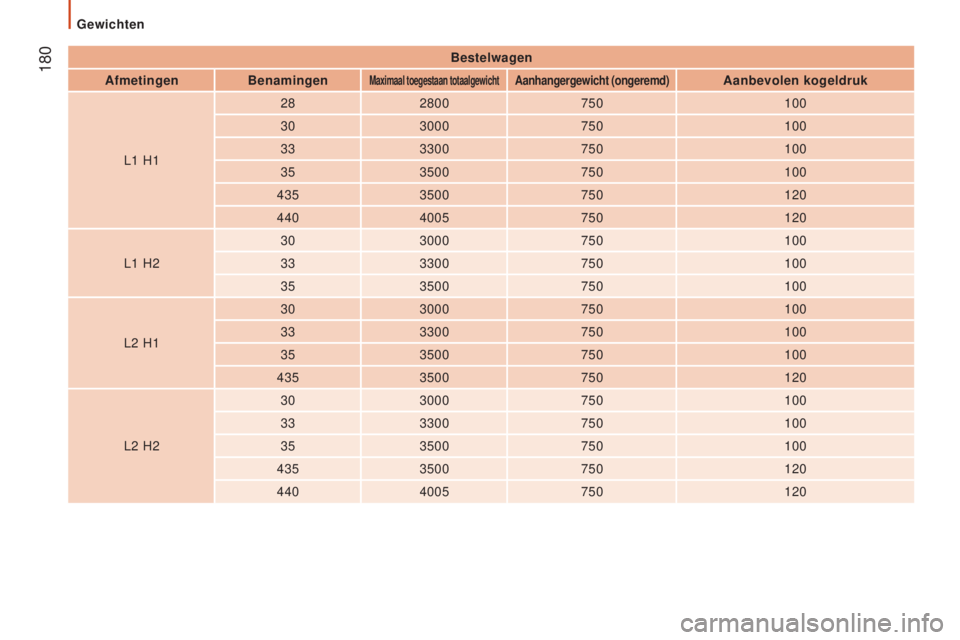

Bestelwagen
Afmetingen Benamingen
Maximaal toegestaan totaalgewichtAanhangergewicht (ongeremd)Aanbevolen kogeldruk
L1

H1 28
2800 750 100
30 3000 750 100
33 3300 750 100
35 3500 750 100
435 3500 750 120
440 4005 750 120
L1

H2 30
3000 750 100
33 3300 750 100
35 3500 750 100
L2

H1 30
3000 750 100
33 3300 750 100
35 3500 750 100
435 3500 750 120
L2

H2 30
3000 750 100
33 3300 750 100
35 3500 750 100
435 3500 750 120
440 4005 750 120
Gewichten

181
jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2015

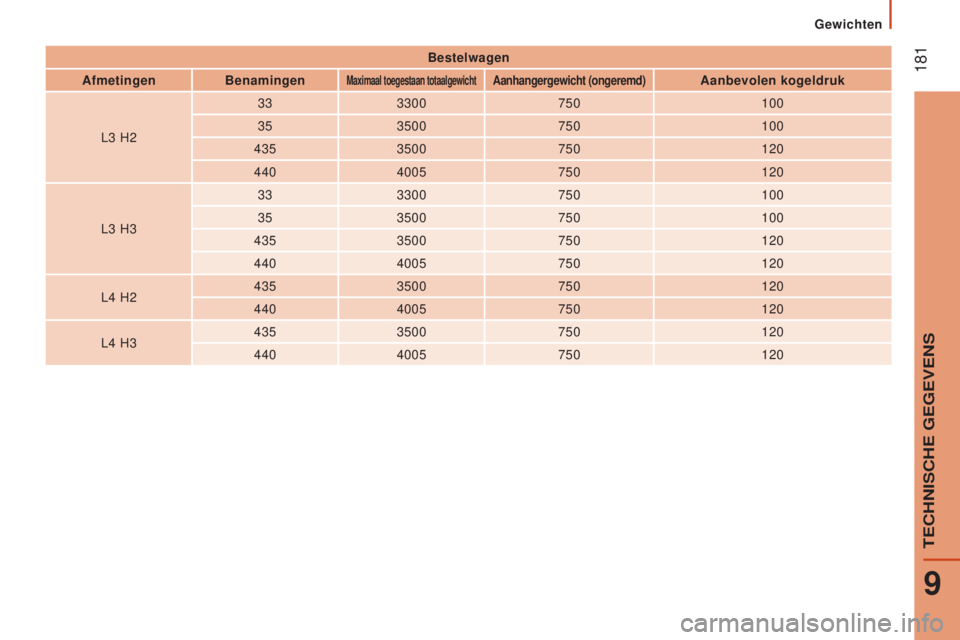

Bestelwagen
Afmetingen Benamingen
Maximaal toegestaan totaalgewichtAanhangergewicht (ongeremd)Aanbevolen kogeldruk
L3

H2 33
3300 750 100
35 3500 750 100
435 3500 750 120
440 4005 750 120
L3

H3 33
3300 750 100
35 3500 750 100
435 3500 750 120
440 4005 750 120
L4

H2 435
3500 750 120
440 4005 750 120
L4

H3 435
3500 750 120
440 4005 750 120
Gewichten
9
TECHNISCHE GEGEVENS

182
jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2015

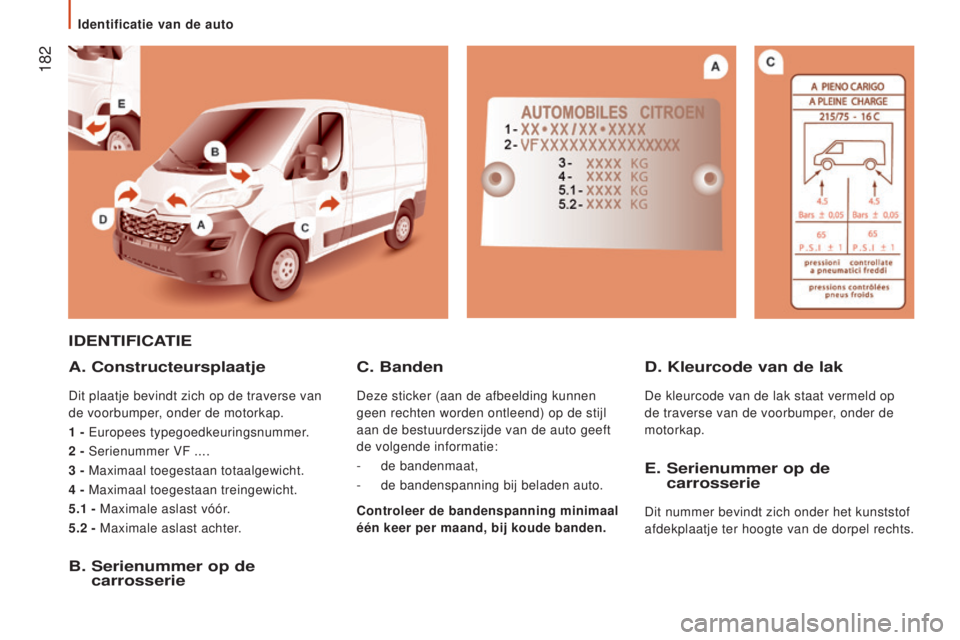

IdenTIFICATIe
A. Constructeursplaatje
Dit plaatje bevindt zich op de traverse van
de voorbumper, onder de motorkap.
1
- Europees typegoedkeuringsnummer.
2
- Serienummer VF ....
3
- Maximaal toegestaan totaalgewicht.
4
- Maximaal toegestaan treingewicht.
5.1
- Maximale aslast vóór.
5.2

- Maximale aslast achter

.
B. Serienummer op de
carrosserie
d
. k leurcode van de lak
De kleurcode van de lak staat vermeld op
de traverse van de voorbumper, onder de
motorkap.
C. Banden
Deze sticker (aan de afbeelding kunnen
geen rechten worden ontleend) op de stijl
aan de bestuurderszijde van de auto geeft
de volgende informatie:
-

de bandenmaat,
-


de bandenspanning bij beladen auto.e. Serienummer op de
carrosserie
Dit nummer bevindt zich onder het kunststof
afdekplaatje ter hoogte van de dorpel rechts.
Controleer de bandenspanning minimaal
één keer per maand, bij koude banden.
Identificatie van de auto

183
jumper_nl_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015

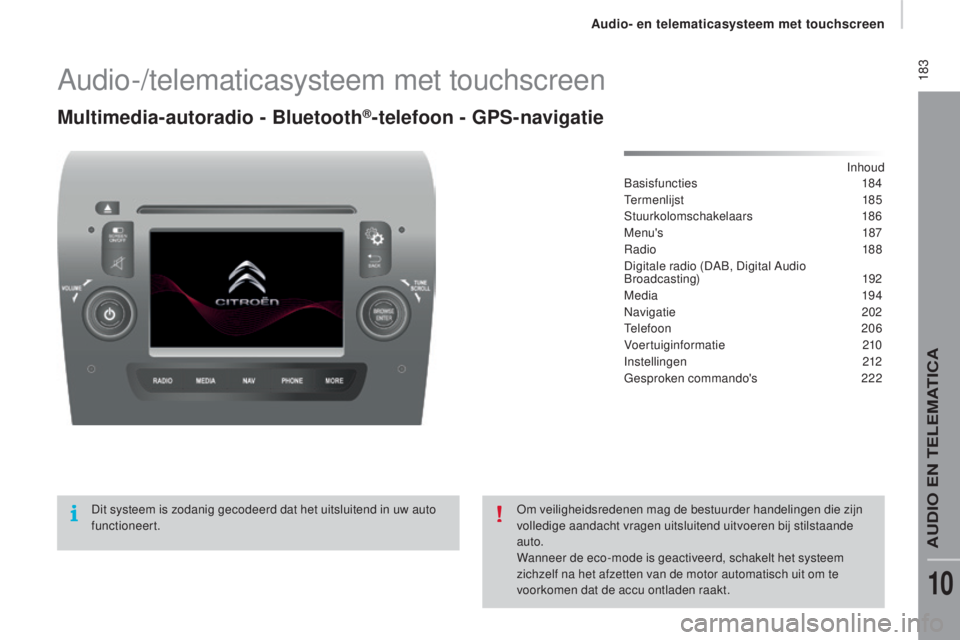

Audio-/telematicasysteem met touchscreen
Multimedia-autoradio - Bluetooth®-telefoon - gPS-navigatie
Inhoud
Basisfuncties 184
Termenlijst


185
Stuurkolomschakelaars


186
Menu's
187
Radio


188
Digitale radio (DAB, Digital Audio
Broadcasting)


192
Media


19 4
Navigatie


202
Telefoon


206
Voertuiginformatie


210
Instellingen


212
Gesproken commando's
2

22
Dit systeem is zodanig gecodeerd dat het uitsluitend in uw auto
functioneert. Om veiligheidsredenen mag de bestuurder handelingen die zijn
volledige aandacht vragen uitsluitend uitvoeren bij stilstaande
auto.
Wanneer de eco-mode is geactiveerd, schakelt het systeem
zichzelf na het afzetten van de motor automatisch uit om te
voorkomen dat de accu ontladen raakt.
Audio- en telematicasysteem met touchscreen
AUDIO EN TELEMATICA
10

184
jumper_nl_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Basisfuncties
Gebruik de toetsen onder het touchscreen om
de hoofdmenu's te openen en druk vervolgens
op de op het touchscreen weergegeven
toetsen.Als het bijzonder warm is, kan ter
beveiliging van het systeem het
geluidsvolume worden beperkt. Als de
temperatuur in het interieur voldoende
is gezakt, wordt de normale werking
van het systeem weer hersteld.
Het systeem kan ook gedurende
minimaal 5
minuten overgaan in de
waakstand (volledig uitschakelen van
het scherm en het geluid).
Audio- en telematicasysteem met touchscreen

185
jumper_nl_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Uit-/inschakelen van het scherm.
Activeren, deactiveren en
configureren van bepaalde opties
van het systeem en van de auto. Uitwerpen van de CD.
Weergeven/onderbreken van de
geluidsweergave (mute/pause).
Ongedaan maken van de huidige
bewerking.
Omhooggaan in een structuur (menu
of m a p). Drukken: in-/uitschakelen.
Draaien: instellen van het
geluidsvolume (voor elke geluidsbron
afzonderlijk).
Radio, draaien: zoeken van een
radiozender.
Media, draaien: selecteren van de
vorige/volgende track.
Drukken: bevestigen van de op het
scherm weergegeven optie.Het is een "resistief " scherm dat
voelbaar aangeraakt moet worden, met
name bij bewegingen (door een lijst
bladeren, scrollen over de kaart, enz.).
Lichtjes aanraken is niet voldoende.
Als het scherm met meerdere
vingers wordt aangeraakt, worden de
commando's niet opgevolgd.
Het scherm kan ook worden bediend
als u handschoenen draagt. Dankzij
deze technologie kan het scherm bij
elke temperatuur worden gebruikt.
Gebruik voor het schoonmaken van
het scherm een zacht, niet-schurend
doekje (bijvoorbeeld een brillendoekje)
zonder schoonmaakmiddel.
Raak het scherm niet met een puntig
voor werp aan.
Raak het scherm niet met vochtige
handen aan.

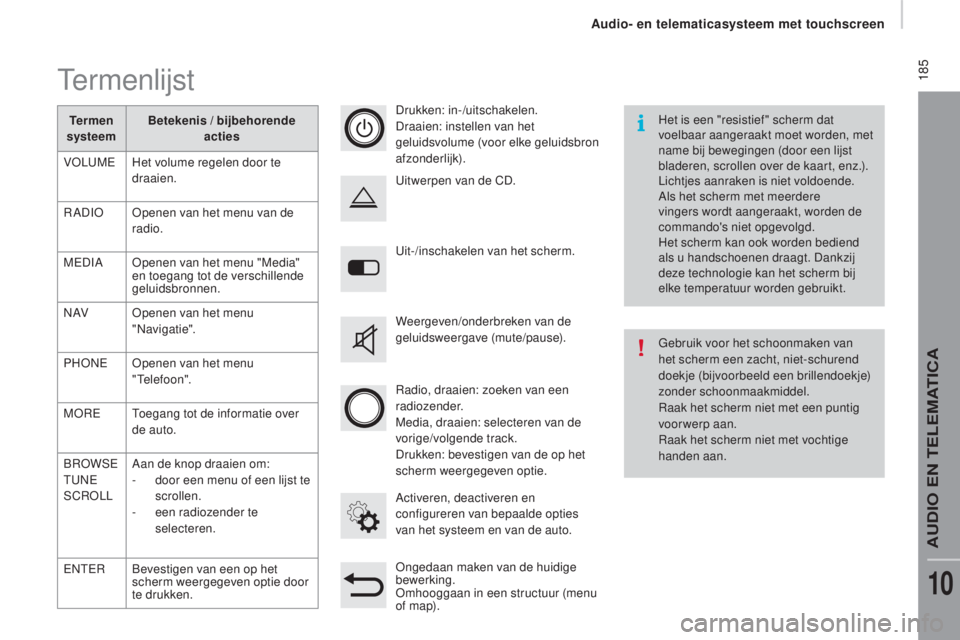

Termenlijst
Te r m e n
systeem Betekenis / bijbehorende
acties
VOLUME Het volume regelen door te
draaien.
RADIO Openen van het menu van de
radio.
MEDIA Openen van het menu "Media"
en toegang tot de verschillende
geluidsbronnen.
N AV Openen van het menu
"Navigatie".
PHONE Openen van het menu
"Telefoon".
MORE Toegang tot de informatie over
de auto.
BROWSE
TUNE
SCROLL Aan de knop draaien om:
-

d
oor een menu of een lijst te
scrollen.
-

e
en radiozender te
selecteren.
ENTER Bevestigen van een op het
scherm weergegeven optie door
te drukken.
Audio- en telematicasysteem met touchscreen
AUDIO EN TELEMATICA
10

186
jumper_nl_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015

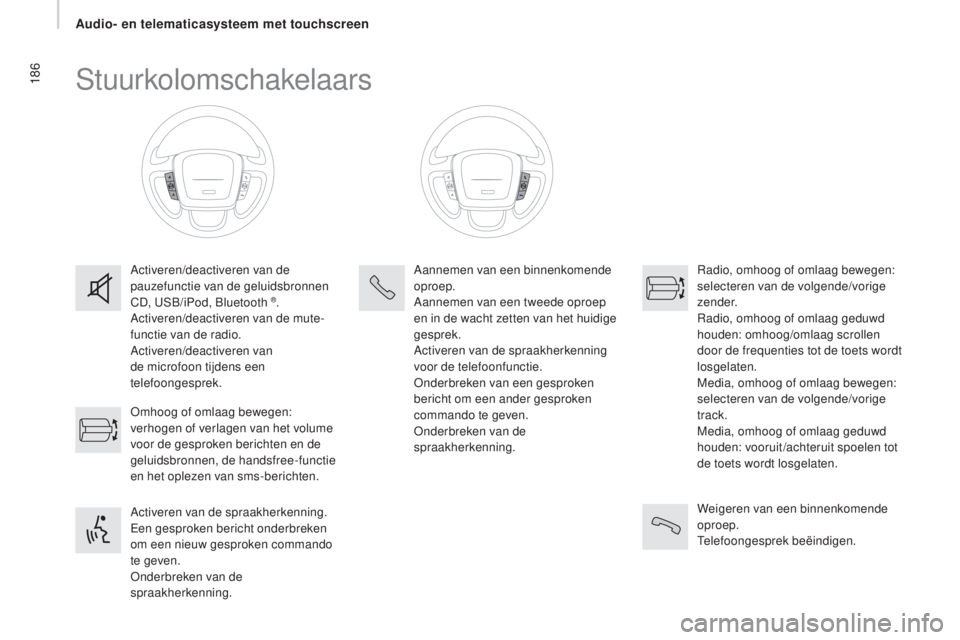

Stuurkolomschakelaars
Activeren/deactiveren van de
pauzefunctie van de geluidsbronnen
CD, USB/iPod, Bluetooth
®.
Activeren/deactiveren van de mute-
functie van de radio.
Activeren/deactiveren van
de microfoon tijdens een
telefoongesprek.
Activeren van de spraakherkenning.
Een gesproken bericht onderbreken
om een nieuw gesproken commando
te geven.
Onderbreken van de
spraakherkenning. Omhoog of omlaag bewegen:
verhogen of verlagen van het volume
voor de gesproken berichten en de
geluidsbronnen, de handsfree-functie
en het oplezen van sms-berichten. Aannemen van een binnenkomende
oproep.
Aannemen van een tweede oproep
en in de wacht zetten van het huidige
gesprek.
Activeren van de spraakherkenning
voor de telefoonfunctie.
Onderbreken van een gesproken
bericht om een ander gesproken
commando te geven.
Onderbreken van de
spraakherkenning.
Radio, omhoog of omlaag bewegen:
selecteren van de volgende/vorige
zender.
Radio, omhoog of omlaag geduwd
houden: omhoog/omlaag scrollen
door de frequenties tot de toets wordt
losgelaten.
Media, omhoog of omlaag bewegen:
selecteren van de volgende/vorige
track.
Media, omhoog of omlaag geduwd
houden: vooruit/achteruit spoelen tot
de toets wordt losgelaten.
Weigeren van een binnenkomende
oproep.
Telefoongesprek beëindigen.
Audio- en telematicasysteem met touchscreen

187
jumper_nl_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Menu's
navigatie
M
edia
Radio
Instellingen
Telefoon Voertuiginformatie
Instellen van de navigatie en kiezen van de
bestemming.
Selecteren van de verschillende
geluidsbronnen.
Activeren, deactiveren en configureren van
bepaalde opties.
Selecteren van de verschillende radiobronnen.
Activeren, deactiveren en configureren van
bepaalde opties.
Activeren, deactiveren en configureren van
bepaalde opties van het systeem en van de
auto.
Verbinden van een telefoon via Bluetooth
®.
Weergeven van de buitentemperatuur, het
klokje, de kompas en de boordcomputer.
Audio- en telematicasysteem met touchscreen
AUDIO EN TELEMATICA
10

188
jumper_nl_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Radio
niveau 1niveau 2n iveau 3
