Probeer hardnekkig vuil niet van de
koplampen, achterlichten en omgeving
te verwijderen met een hogedrukreiniger,
om te voorkomen dat de vernislaag en de
afdichting beschadigd raken.
lAMPen VeRVAngen

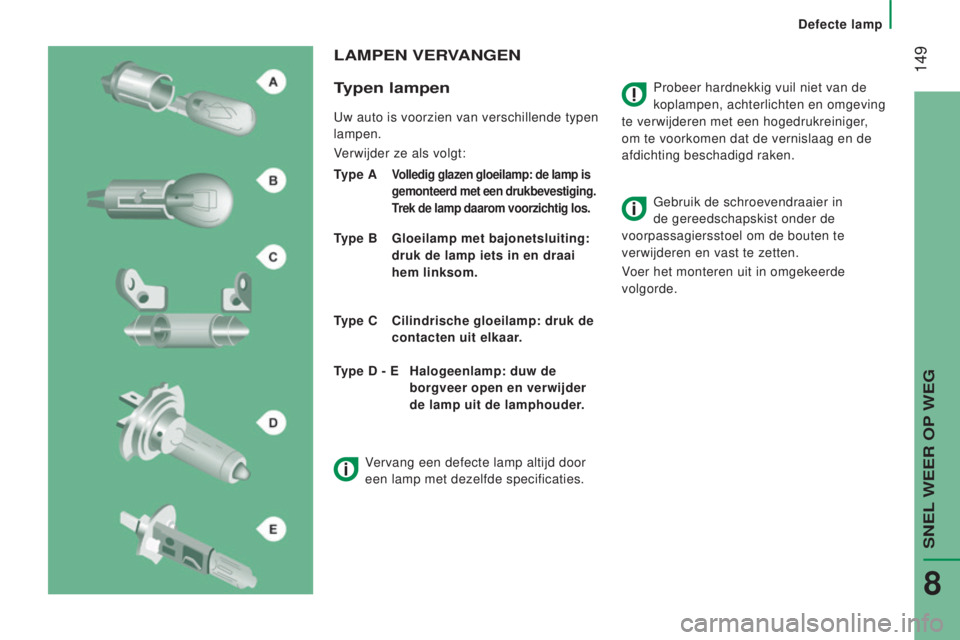

T ypen lampen
Uw auto is voorzien van verschillende typen
lampen.
Verwijder ze als volgt:
Type A



Volledig glazen gloeilamp: de lamp is
gemonteerd met een drukbevestiging.
Trek de lamp daarom voorzichtig los.
Type B gloeilamp met bajonetsluiting:
druk de lamp iets in en draai
hem linksom.
Type C

Cilindrische gloeilamp: druk de

contacten uit elkaar. Gebruik de schroevendraaier in
de gereedschapskist onder de
voorpassagiersstoel om de bouten te
verwijderen en vast te zetten.
Voer het monteren uit in omgekeerde
volgorde.
Type
d - e
Halogeenlamp: duw de

borgveer open en verwijder
de lamp uit de lamphouder.
Vervang een defecte lamp altijd door
een lamp met dezelfde specificaties.
Defecte lamp
SNEL WEER OP WEG
8

150
jumper_nl_Chap08_Aide-Rapide_ed01-2015
1 - grootlicht
T ype d , H7 - 55 W
-

V
erwijder het deksel door aan de rubber
lip te trekken.
-

Neem de stekker los.
-


Druk op de centrale haak en duw de

borgveer open.
-

V
ervang de lamp en let erop dat het
metalen gedeelte goed aansluit op de
groeven van de lampunit. 2
- d imlicht
Type d , H7 - 55 W
-
V
erwijder het deksel door aan de rubber
lip te trekken.
- Neem de stekker los.
- Druk op de centrale haak en duw de
borgveer open.
-

V
ervang de lamp en let erop dat het
metalen gedeelte goed aansluit op de
groeven van de lampunit.

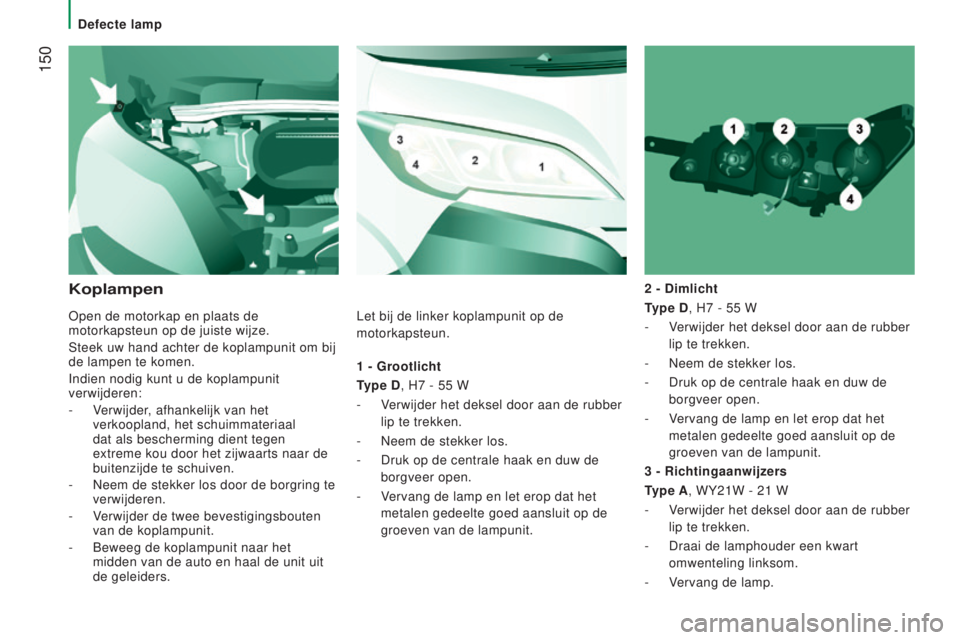

koplampen
3 - Richtingaanwijzers
T ype A, WY21W - 21 W
-

V
erwijder het deksel door aan de rubber
lip te trekken.
-

Draai de lamphouder een kwart

omwenteling linksom.
-

V
ervang de lamp.
Open de motorkap en plaats de
motorkapsteun op de juiste wijze.
Steek uw hand achter de koplampunit om bij
de lampen te komen.
Indien nodig kunt u de koplampunit
verwijderen:
-

V

erwijder, afhankelijk van het
verkoopland, het schuimmateriaal
dat als bescherming dient tegen
extreme kou door het zijwaarts naar de
buitenzijde te schuiven.
-
Neem de stekker los door de borgring te

verwijderen.
-

V

erwijder de twee bevestigingsbouten
van de koplampunit.
-

Beweeg de koplampunit naar het


midden van de auto en haal de unit uit
de geleiders. Let bij de linker koplampunit op de
motorkapsteun.
Defecte lamp

151
jumper_nl_Chap08_Aide-Rapide_ed01-2015
Wacht na het uitschakelen van de
verlichting enkele minuten alvorens
een halogeenlamp te vervangen (om
brandwonden te voorkomen). Raak de lamp
niet met de hand aan, maar gebruik een
droge, pluisvrije doek.
Controleer na het vervangen of de
verlichting goed werkt.
5

- Mistlampen vóór
Type
e
, H11

- 55

W
-

Draai het wiel volledig naar binnen.
-


V

erwijder de bout in de wielkuip.
-

V

erwijder de afdekplaat.
d

agrijverlichting met
led
-lampen
Deze LED's (Light-Emitting Diodes)
verzorgen zowel de functie dagrijverlichting
als de functie parkeerlicht.
Raadpleeg het CITROËN-netwerk als uw
auto is voorzien van dagrijverlichting met
LED's. 4

- Parkeerlicht/dagrijverlichting
Type A, W21/5W - 21

W en 5

W
-

V

erwijder het deksel door aan de rubber
lip te trekken.
-

Draai de lamphouder een kwart


omwenteling linksom.
-

V

ervang de lamp.
-

V
erwijder de bevestigingsklem en neem
de stekker los.
-

Draai de lamphouder en verwijder hem.
-


V
ervang de lamp en let erop dat het
metalen gedeelte goed aansluit op de
groeven van de lampunit.
Defecte lamp
SNEL WEER OP WEG
8

152
jumper_nl_Chap08_Aide-Rapide_ed01-2015
Plafonniers
Type C, 12 V 10 W - 10 W
-
Druk de plafonnier op de door de

pijl aangegeven punten los en
verwijder hem.
-

Open het beschermplaatje.
-


Druk de twee contacten uit elkaar en

vervang de lamp.
-

Controleer of de nieuwe lamp goed

tussen de contacten vastzit.
-

Sluit het beschermplaatje.
-


Breng de plafonnier aan en controleer

of hij goed vastzit.

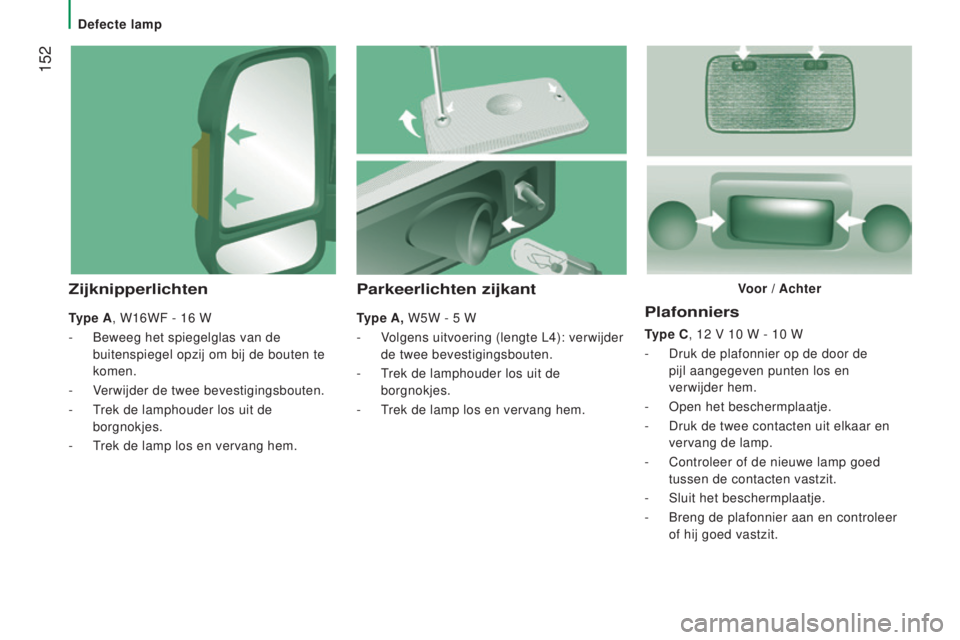

Parkeerlichten zijkant
Type A, W5W - 5 W
-
V
olgens uitvoering (lengte L4): verwijder
de twee bevestigingsbouten.
-

T
rek de lamphouder los uit de
borgnokjes.
-

T
rek de lamp los en vervang hem.
Zijknipperlichten
Type A, W16WF - 16 W
-
Beweeg het spiegelglas van de

buitenspiegel opzij om bij de bouten te
komen.
-

V
erwijder de twee bevestigingsbouten.
-

T
rek de lamphouder los uit de
borgnokjes.
-

T
rek de lamp los en vervang hem. Voor / Achter
Defecte lamp

153
jumper_nl_Chap08_Aide-Rapide_ed01-2015

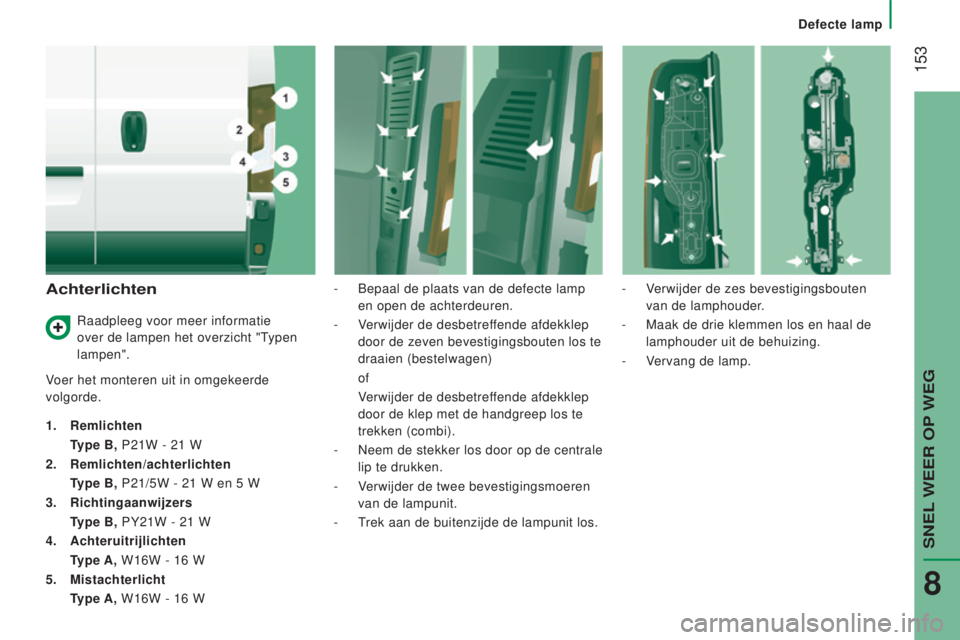

Achterlichten
Voer het monteren uit in omgekeerde
volgorde.
1.
Remlichten
T

ype B, P21W - 21 W
2.

Remlichten/achterlichten
T

ype B, P21/5W - 21 W en 5 W
3.

Richtingaanwijzers



T
ype B, PY21W - 21 W
4.

Achteruitrijlichten
T

ype A, W16W - 16 W
5.

Mistachterlicht



T
ype A, W16W - 16 W-

Bepaal de plaats van de defecte lamp

en open de achterdeuren.
-
V
erwijder de desbetreffende afdekklep
door de zeven bevestigingsbouten los te
draaien (bestelwagen) of
V

erwijder de desbetreffende afdekklep
door de klep met de handgreep los te
trekken (combi).
-

Neem de stekker los door op de centrale

lip te drukken.
-

V
erwijder de twee bevestigingsmoeren
van de lampunit.
-

T
rek aan de buitenzijde de lampunit los.-

V
erwijder de zes bevestigingsbouten
van de lamphouder.
-
Maak de drie klemmen los en haal de

lamphouder uit de behuizing.
-
V
ervang de lamp.
Raadpleeg voor meer informatie
over de lampen het overzicht "Typen
lampen".
Defecte lamp
SNEL WEER OP WEG
8

154
jumper_nl_Chap08_Aide-Rapide_ed01-2015
derde remlicht
Type A, W5W - 5W (x 4)
-
V
erwijder de twee bevestigingsbouten
van de lampunit.
-

T
rek de lampunit naar u toe om hem te
verwijderen.

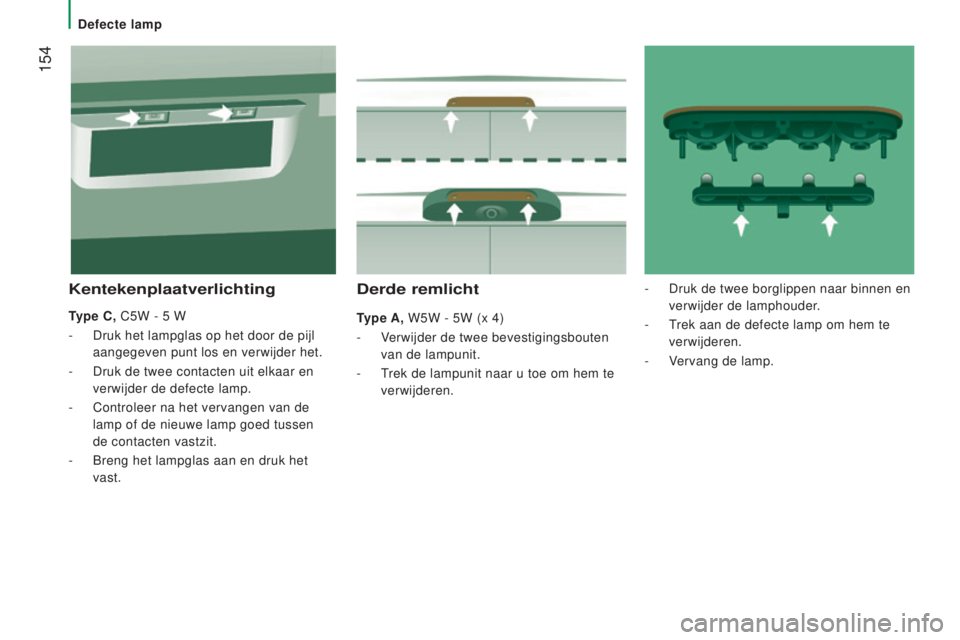

kentekenplaatverlichting
Type C, C5W - 5 W
-
Druk het lampglas op het door de pijl

aangegeven punt los en verwijder het.
-

Druk de twee contacten uit elkaar en

verwijder de defecte lamp.
-

Controleer na het vervangen van de

lamp of de nieuwe lamp goed tussen
de contacten vastzit.
-

Breng het lampglas aan en druk het

vast. -

Druk de twee borglippen naar binnen en

verwijder de lamphouder.
- T rek aan de defecte lamp om hem te
verwijderen.
-

V
ervang de lamp.
Defecte lamp

155
jumper_nl_Chap08_Aide-Rapide_ed01-2015
RUITenWISSeRBlAd
V
e RVA ngen
Voor een gemakkelijke toegang tot de
ruitenwissers en de ruitensproeierkoppen
kunt u in de uitsparingen van de voorbumper

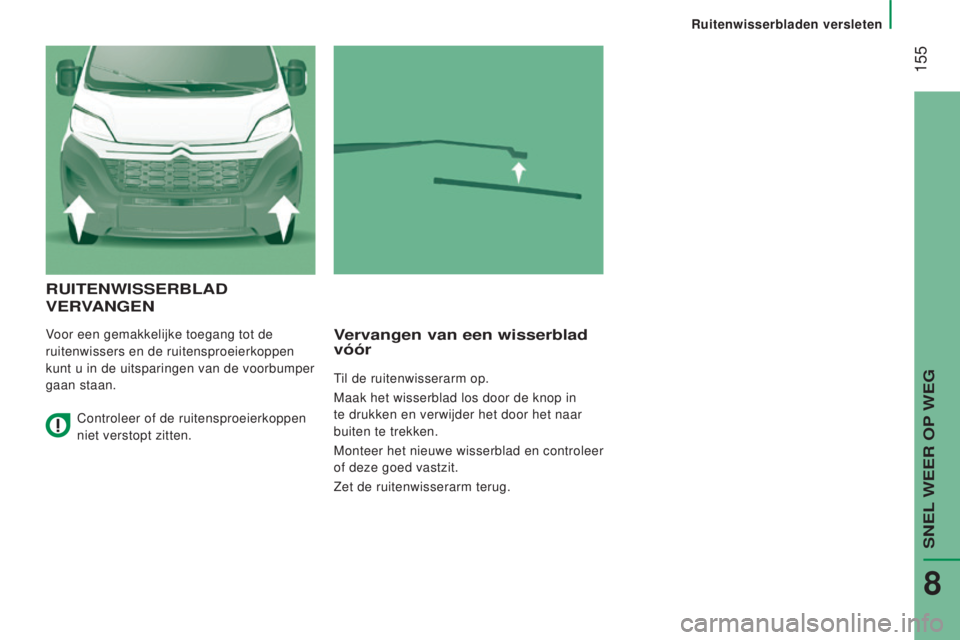

gaan staan.Vervangen van een wisserblad
vóór
Til de ruitenwisserarm op.
Maak het wisserblad los door de knop in
te drukken en verwijder het door het naar
buiten te trekken.
Monteer het nieuwe wisserblad en controleer
of deze goed vastzit.
Zet de ruitenwisserarm terug.
Controleer of de ruitensproeierkoppen
niet verstopt zitten.
Ruitenwisserbladen versleten
SNEL WEER OP WEG
8

156
jumper_nl_Chap08_Aide-Rapide_ed01-2015
Plaatsen van de auto
Zet de auto voor zover mogelijk op een
horizontale, stabiele en stroeve ondergrond.
Trek de handrem aan, zet het contact af en
schakel de eerste versnelling in.
Trek een veiligheidsvest aan en plaats de
gevarendriehoek.
Zorg ervoor dat de inzittenden de auto
hebben verlaten en zich op een veilige plek
bevinden.

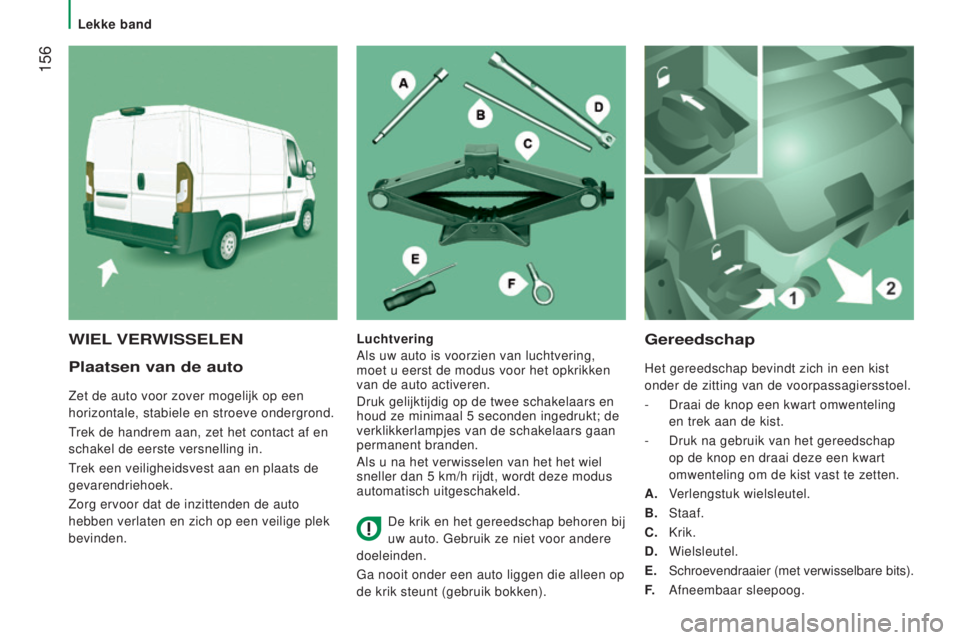

gereedschap
Het gereedschap bevindt zich in een kist
onder de zitting van de voorpassagiersstoel.
-
Draai de knop een kwart omwenteling

en trek aan de kist.
-

Druk na gebruik van het gereedschap

op de knop en draai deze een kwart
omwenteling om de kist vast te zetten.
A.

V
erlengstuk wielsleutel.
B.
Staaf.
C.
Krik.
d

. Wielsleutel.
e

.
Schroevendraaier (met verwisselba
re bits).
F.
Afneembaar sleepoog.
WIel VeRWISSelenluchtvering
Als uw auto is voorzien van luchtvering,
moet u eerst de modus voor het opkrikken
van de auto activeren.
Druk gelijktijdig op de twee schakelaars en
houd ze minimaal 5
seconden ingedrukt; de
verklikkerlampjes van de schakelaars gaan
permanent branden.
Als u na het verwisselen van het het wiel
sneller dan 5
km/h rijdt, wordt deze modus
automatisch uitgeschakeld.
De krik en het gereedschap behoren bij
uw auto. Gebruik ze niet voor andere
doeleinden.
Ga nooit onder een auto liggen die alleen op
de krik steunt (gebruik bokken).
Lekke band

157
jumper_nl_Chap08_Aide-Rapide_ed01-2015
● Verwijder bij uitvoeringen met lichtmetalen velgen de drie
bevestigingsbouten I van de beugel J .
●

V
erwijder het geheel van het binnenste
gedeelte van de lichtmetalen velg.

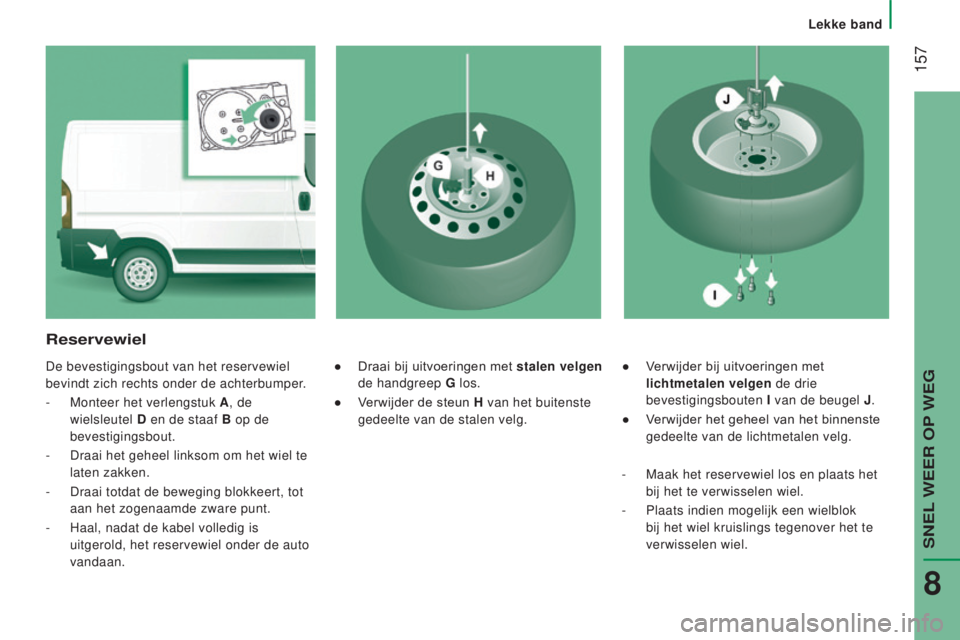

Reservewiel
De bevestigingsbout van het reservewiel
bevindt zich rechts onder de achterbumper.
-

Monteer het verlengstuk
A, de
wielsleutel
d en de staaf

B op de
bevestigingsbout.
-

Draai het geheel linksom om het wiel te

laten zakken.
-

Draai totdat de beweging blokkeert, tot

aan het zogenaamde zware punt.
-

Haal, nadat de kabel volledig is

uitgerold, het reservewiel onder de auto
vandaan. ●
Draai bij uitvoeringen met stalen velgen

de handgreep g
los.
●


V
erwijder de steun H van het buitenste
gedeelte van de stalen velg.
-

Maak het reservewiel los en plaats het

bij het te verwisselen wiel.
-

Plaats indien mogelijk een wielblok

bij het wiel kruislings tegenover het te
verwisselen wiel.
Lekke band
SNEL WEER OP WEG
8

158
jumper_nl_Chap08_Aide-Rapide_ed01-2015
- Draai de krik uit met behulp van de
wielsleutel
d en de staaf
B tot het
wiel enkele centimeters van de grond
verwijderd is.
-

Draai de bouten volledig los en verwijder

het te repareren wiel.
-
Plaats de krik
C
onder één van de vier
steunpunten aan de onderzijde (bij het
te verwisselen wiel).
Plaats als uw auto is voorzien van een
wegklapbare treeplank de krik onder een
hoek van 45°.

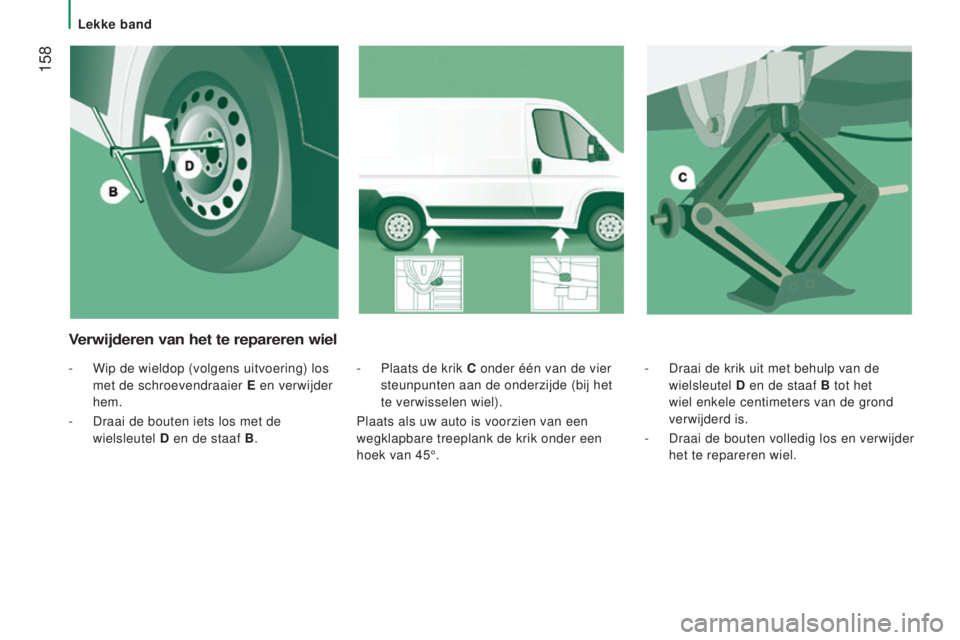

Verwijderen van het te repareren wiel
- Wip de wieldop (volgens uitvoering) los
met de schroevendraaier e
en verwijder

hem.
-

Draai de bouten iets los met de

wielsleutel
d en de staaf

B.
Lekke band
