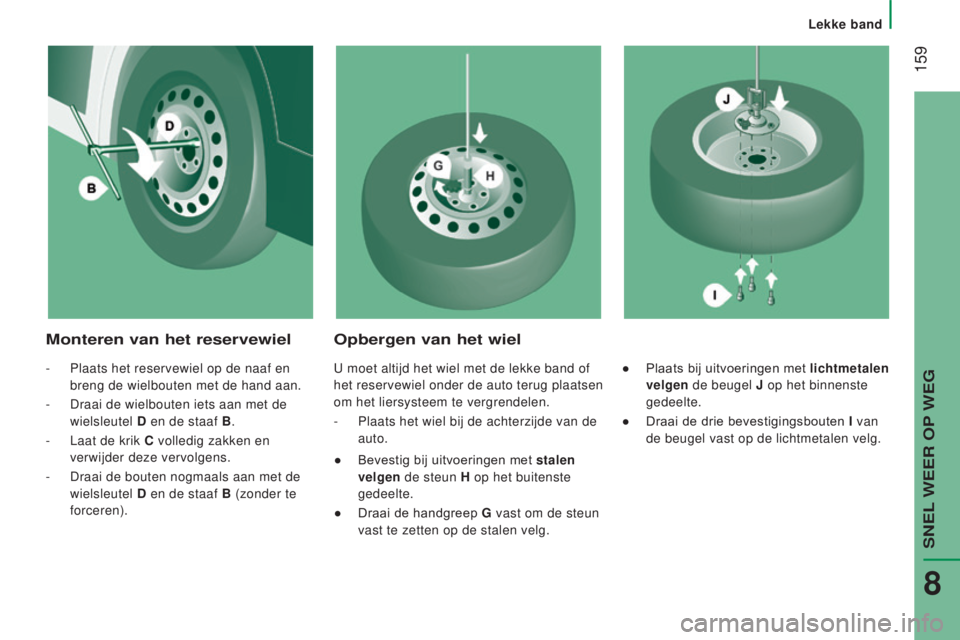

Monteren van het reservewiel Opbergen van het wiel
- Plaats het reservewiel op de naaf en
breng de wielbouten met de hand aan.
-

Draai de wielbouten iets aan met de

wielsleutel
d en de staaf

B.
-

Laat de krik
C volledig zakken en
verwijder deze vervolgens.
-

Draai de bouten nogmaals aan met de

wielsleutel
d en de staaf

B (zonder te
forceren). U moet altijd het wiel met de lekke band of
het reservewiel onder de auto terug plaatsen
om het liersysteem te vergrendelen.
-

Plaats het wiel bij de achterzijde van de

auto.
●

Bevestig bij uitvoeringen met
stalen
velgen de steun H op het buitenste
gedeelte.
●

Draai de handgreep
g
vast om de steun

vast te zetten op de stalen velg. ●
Plaats bij uitvoeringen met lichtmetalen
velgen de beugel J op het binnenste
gedeelte.
●

Draai de drie bevestigingsbouten
I van
de beugel vast op de lichtmetalen velg.
Lekke band
SNEL WEER OP WEG
8

160
jumper_nl_Chap08_Aide-Rapide_ed01-2015
Zie de rubriek "Technische gegevens
- Identificatie" voor de plaats van de
bandenspanningssticker.
-

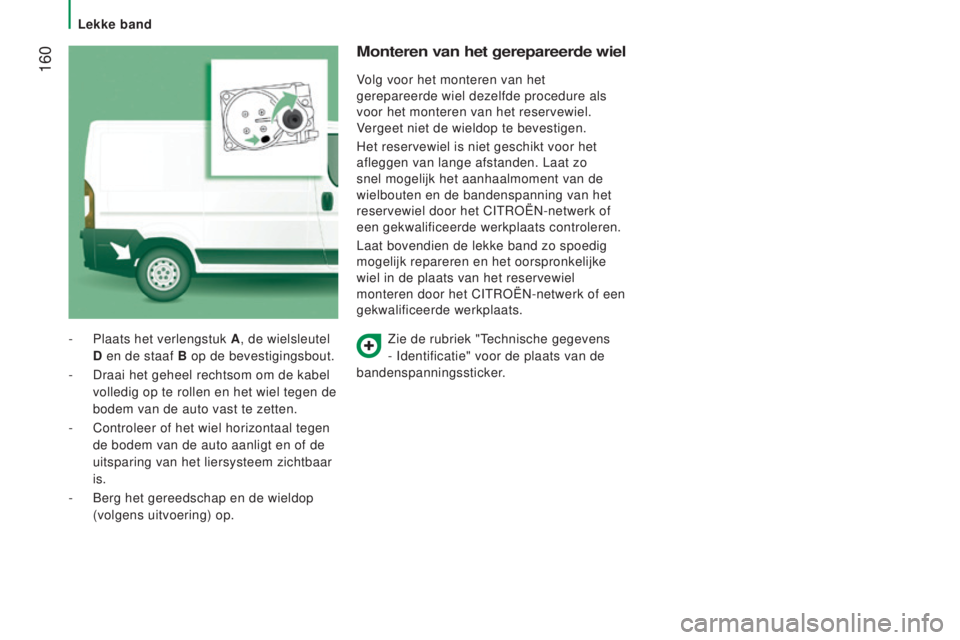

Plaats het verlengstuk
A
, de wielsleutel
d en de staaf

B op de bevestigingsbout.
-

Draai het geheel rechtsom om de kabel


volledig op te rollen en het wiel tegen de
bodem van de auto vast te zetten.
-

Controleer of het wiel horizontaal tegen


de bodem van de auto aanligt en of de
uitsparing van het liersysteem zichtbaar
is.
-

Berg het gereedschap en de wieldop


(volgens uitvoering) op.
Monteren van het gerepareerde wiel
Volg voor het monteren van het
gerepareerde wiel dezelfde procedure als
voor het monteren van het reservewiel.
Vergeet niet de wieldop te bevestigen.
Het reservewiel is niet geschikt voor het
afleggen van lange afstanden. Laat zo
snel mogelijk het aanhaalmoment van de
wielbouten en de bandenspanning van het
reservewiel door het CITROËN-netwerk of
een gekwalificeerde werkplaats controleren.
Laat bovendien de lekke band zo spoedig
mogelijk repareren en het oorspronkelijke
wiel in de plaats van het reservewiel
monteren door het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Lekke band

161
jumper_nl_Chap08_Aide-Rapide_ed01-2015
BAndenRePARATIeSeTReparatie van een band
- Trek de handrem aan.
-
Haal het dopje van het ventiel van de te

repareren band, monteer de vulslang B
en schroef de ring
e
vast op het ventiel. -


Start de motor
.
- Sluit stekker g aan op de dichtstbijzijnde
12V-aansluiting in de auto.
-

Schakel de compressor in door de

schakelaar F in de stand "I" (aan) te
zetten.
-

Breng de band op een spanning van

5
bar.
Voor een betrouwbaardere meting van de
druk wordt aangeraden om de druk met de
compressor uitgeschakeld af te lezen op de
manometer H.
-

Controleer of de schakelaar
F van de
compressor in de stand "0" (uit) staat.
Deze set voor tijdelijke bandenreparatie
bevindt zich in een tas die is opgeborgen
in een van de portiervakken van de
voorportieren.
Deze bevat:
-

een patroon

A , met daarin het
afdichtmiddel, voorzien van:
●

een vulslang

B ,
●

een sticker

C "max. 80

km/h", die de
bestuurder op een zichtbare plaats op
het dashboard moet plakken nadat de
band gerepareerd is,
-

een beknopte gebruiksaanwijzing voor


de bandenreparatieset,
-

een compressor

d
voorzien van een


manometer en aansluitingen,
-

aansluitnippels om verschillende


onderdelen op spanning te brengen.
Lekke band
SNEL WEER OP WEG
8

162
jumper_nl_Chap08_Aide-Rapide_ed01-2015
- Maak, als binnen 5 minuten de spanning
van minimaal 3 bar niet bereikt is,
de compressor los van het ventiel
en de 12V-aansluiting. Rijd de auto
ongeveer 10
meter naar voren om het
afdichtmiddel binnen in de band te
verdelen.
-

Breng de band vervolgens weer op

spanning:
●

schakel de compressor uit als binnen

10
minuten de waarde van minimaal
3
bar niet bereikt is: de band is te
zwaar beschadigd om gerepareerd
te kunnen worden. Raadpleeg
het CITROËN-netwerk of een
gekwalificeerde werkplaats.
●

rijd zo snel mogelijk verder als de

bandenspanning een waarde heeft
bereikt van 5
bar.
Zet de auto na 10
minuten stil en controleer
de bandenspanning opnieuw.
Breng de band op de voorgeschreven
spanning die staat vermeld op de sticker
op de portierstijl aan bestuurderszijde en
raadpleeg zo snel mogelijk het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Controle en op spanning
brengen
De compressor kan ook gebruikt worden om
de bandenspanning te controleren en de
banden op de juiste spanning te brengen.
-

Maak de slang
I los en sluit deze
rechtstreeks aan op het ventiel van de
band; de patroon is op deze manier
met de compressor verbonden en
het afdichtmiddel zal niet worden
ingespoten.
Verbind slang I met het ventiel van de
band als de bandenspanning te hoog is en
druk op de gele toets in het midden van de
schakelaar van de compressor.
Vervangen van de patroon
Voer de volgende handelingen uit om de
patroon met afdichtmiddel te vervangen:
-

maak de slang
I los,
-

draai de te vervangen patroon naar links

en til deze op,
-

plaats de nieuwe patroon en draai deze

naar rechts,
-

sluit de slang
I weer aan en verbind de
slang B in zijn houder.
De patroon bevat ethyleen-glycol. Dit is
schadelijk bij inslikken en kan de ogen
irriteren.
Houd de patroon daarom buiten het bereik
van kinderen.
Gooi de patroon na gebruik niet zomaar weg,
maar lever deze in bij het CITROËN-netwerk
of een hiervoor bestemd inzamelpunt.
Deze reparatieset en de patronen zijn
verkrijgbaar bij het CITROËN-netwerk.
Lekke band

163
jumper_nl_Chap08_Aide-Rapide_ed01-2015
SlePen

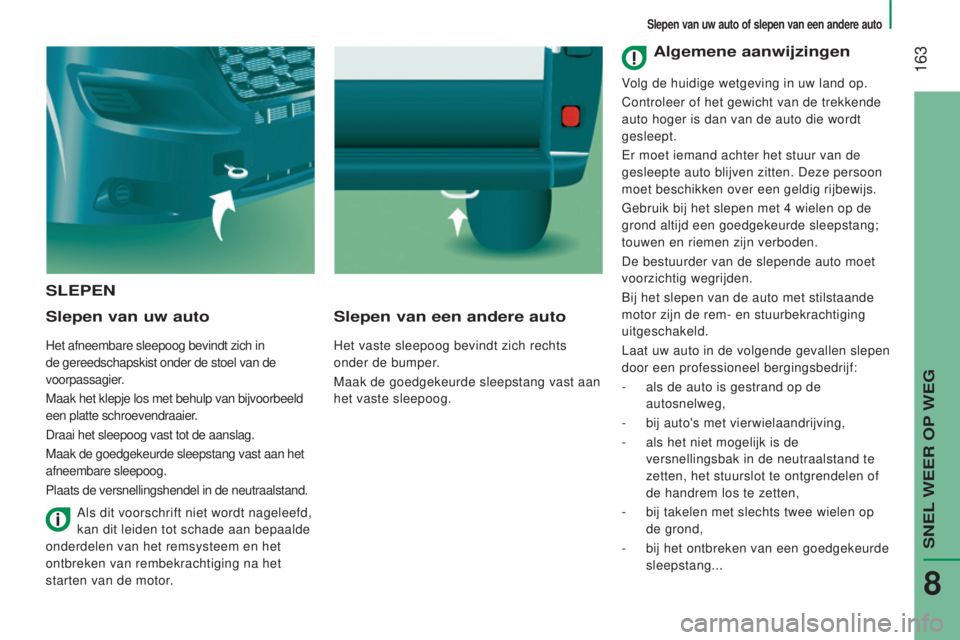

Slepen van uw auto
Het afneembare sleepoog bevindt zich in
de gereedschapskist onder de stoel van de
voorpassagier.
Maak het klepje los met behulp van bijvoorbeeld
een platte schroevendraaier.
Draai het sleepoog vast tot de aanslag.
Maak de goedgekeurde sleepstang vast aan het
afneembare sleepoog.
Plaats de versnellingshendel in de neutraalstand.
Slepen van een andere auto
Het vaste sleepoog bevindt zich rechts
onder de bumper.
Maak de goedgekeurde sleepstang vast aan
het vaste sleepoog.
Als dit voorschrift niet wordt nageleefd,
kan dit leiden tot schade aan bepaalde
onderdelen van het remsysteem en het
ontbreken van rembekrachtiging na het
starten van de motor.
Algemene aanwijzingen
Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon
moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4
wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Bij het slepen van de auto met stilstaande
motor zijn de rem- en stuurbekrachtiging
uitgeschakeld.
Laat uw auto in de volgende gevallen slepen
door een professioneel bergingsbedrijf:
-

als de auto is gestrand op de

autosnelweg,
-

bij auto's met vierwielaandrijving,
-


als het niet mogelijk is de

versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen of
de handrem los te zetten,
-

bij takelen met slechts twee wielen op

de grond,
-

bij het ontbreken van een goedgekeurde

sleepstang...
Slepen van uw auto of slepen van een andere auto
SNEL WEER OP WEG
8

164
jumper_nl_Chap08_Aide-Rapide_ed01-2015
TRekHAAk MeT VeRWIJdeR-
BAR
e k O gel

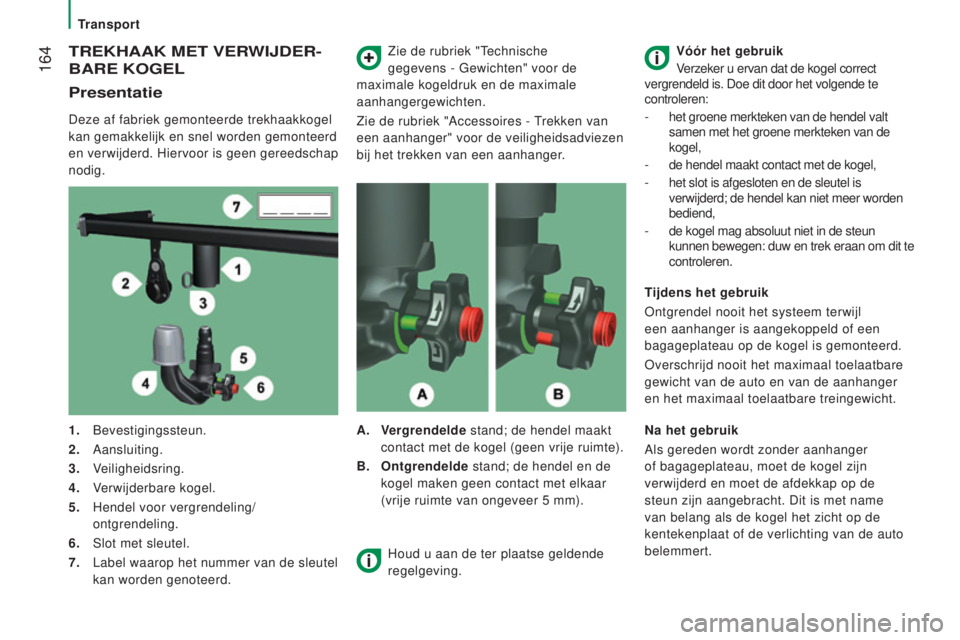

Presentatie
Deze af fabriek gemonteerde trekhaakkogel
kan gemakkelijk en snel worden gemonteerd
en verwijderd. Hiervoor is geen gereedschap
nodig. Zie de rubriek "Technische
gegevens - Gewichten" voor de
maximale kogeldruk en de maximale
aanhangergewichten.
Zie de rubriek "Accessoires - Trekken van
een aanhanger" voor de veiligheidsadviezen
bij het trekken van een aanhanger.
1.
Bevestigingssteun.
2.
Aansluiting.
3.
Veiligheidsring.
4.

V
erwijderbare kogel.
5.

Hendel voor vergrendeling/
ontgrendeling.
6.


Slot met sleutel.
7.


Label waarop het nummer van de sleutel

kan worden genoteerd. A.

V
ergrendelde stand; de hendel maakt
contact met de kogel (geen vrije ruimte).
B.

Ontgrendelde
stand; de hendel en de
kogel maken geen contact met elkaar
(vrije ruimte van ongeveer 5
mm).Vóór het gebruik
Verzeker u ervan dat de kogel correct
vergrendeld is. Doe dit door het volgende te
controleren:
- het groene merkteken van de hendel valt
samen met het groene merkteken van de
kogel,
-

de hendel maakt contact met de kogel,
-


het slot is afgesloten en de sleutel is

verwijderd; de hendel kan niet meer worden
bediend,
-

de kogel mag absoluut niet in de steun

kunnen bewegen: duw en trek eraan om dit te
controleren.
Tijdens het gebruik
Ontgrendel nooit het systeem terwijl
een aanhanger is aangekoppeld of een
bagageplateau op de kogel is gemonteerd.
Overschrijd nooit het maximaal toelaatbare
gewicht van de auto en van de aanhanger
en het maximaal toelaatbare treingewicht.
Houd u aan de ter plaatse geldende
regelgeving.
n

a het gebruik
Als gereden wordt zonder aanhanger
of bagageplateau, moet de kogel zijn
verwijderd en moet de afdekkap op de
steun zijn aangebracht. Dit is met name
van belang als de kogel het zicht op de
kentekenplaat of de verlichting van de auto
belemmert.
Transport

165
jumper_nl_Chap08_Aide-Rapide_ed01-2015

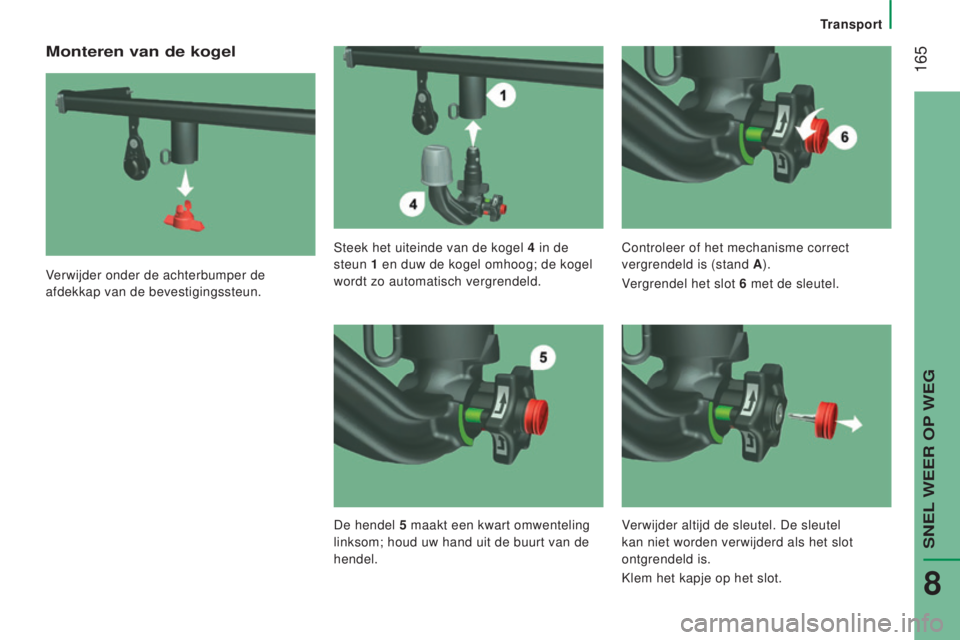

Monteren van de kogel
Verwijder onder de achterbumper de
afdekkap van de bevestigingssteun.Steek het uiteinde van de kogel 4

in de

steun 1 en duw de kogel omhoog; de kogel
wordt zo automatisch vergrendeld. Controleer of het mechanisme correct
vergrendeld is (stand A
).
Vergrendel het slot 6 met de sleutel.
De hendel
5
maakt een kwart omwenteling

linksom; houd uw hand uit de buurt van de
hendel. Verwijder altijd de sleutel. De sleutel
kan niet worden verwijderd als het slot
ontgrendeld is.
Klem het kapje op het slot.
Transport
SNEL WEER OP WEG
8

166
jumper_nl_Chap08_Aide-Rapide_ed01-2015

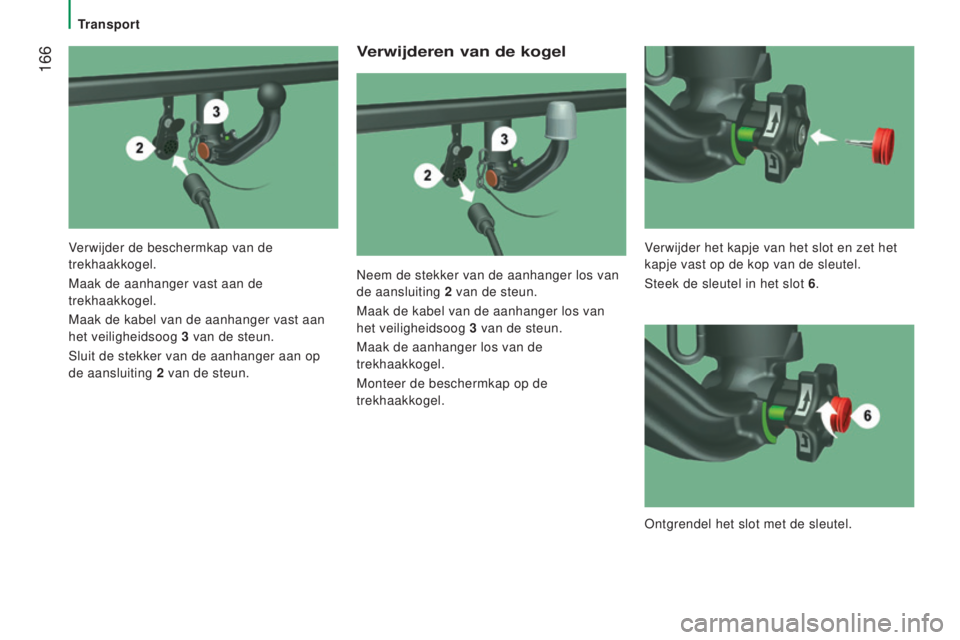

Verwijderen van de kogel
Neem de stekker van de aanhanger los van
de aansluiting 2
van de steun.
Maak de kabel van de aanhanger los van


het veiligheidsoog 3

van de steun.
Maak de aanhanger los van de


trekhaakkogel.
Monteer de beschermkap op de
trekhaakkogel.
Verwijder de beschermkap van de
trekhaakkogel.
Maak de aanhanger vast aan de
trekhaakkogel.
Maak de kabel van de aanhanger vast aan
het veiligheidsoog 3

van de steun.
Sluit de stekker van de aanhanger aan op


de aansluiting 2

van de steun. V

erwijder het kapje van het slot en zet het
kapje vast op de kop van de sleutel.
Steek de sleutel in het slot 6 .
Ontgrendel het slot met de sleutel.
Transport

167
jumper_nl_Chap08_Aide-Rapide_ed01-2015
Houd de kogel 4 stevig met één hand vast;
trek met de andere hand aan de hendel 5
e
n
draai hem rechtsom tot de aanslag; laat de
hendel niet los.
Onderhoud
De correcte werking van het systeem is
alleen gegarandeerd als de kogel en de
steun schoon blijven.
Alvorens de auto met een hogedrukreiniger
schoon te maken moet de kogel zijn
verwijderd en de afdekkap op de steun zijn
gemonteerd.
Breng het bijgevoegde label op een
goed zichtbare plaats aan, in de buurt
van de steun of in de bagage-/laadruimte.
Neem contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats voor
werkzaamheden aan het trekhaaksysteem.
Monteer de afdekkap op de steun.
Berg de kogel zorgvuldig op in de hoes,
zodat de kogel geen schokken kan oplopen
en niet vuil kan worden.
Verwijder de kogel via de onderzijde van de
steun 1.
Laat de hendel los; deze wordt automatisch
geblokkeerd in de ontgrendelde stand (stand B ).
Transport
SNEL WEER OP WEG
8

168
jumper_nl_Chap08_Aide-Rapide_ed01-2015
TekSTen OP de STIC ke RS
In deze rubriek vindt u alle teksten die op de stickers in de auto zijn \
vermeld.In de motorruimte
A
Originele lak
Kleur
Code
Vernis
B
AUTO MET AIRCONDITIONING - R134A -
ZONDER "CFC"
HOEVEELHEID R134A (kg)
C
UITSLUITEND VOOR HULP.
d
GEVAAR
MOTOR KAN AUTOMATISCH
STARTEN. HAAL DE SLEUTEL UIT HET
CONTACTSLOT ALS DE MOTORKAP IS
GEOPEND.
Zie voor de identificatiestickers de rubriek "Technische gegevens".
Voorzorgsmaatregelen...
