CITROEN JUMPER 2016 Instructieboekjes (in Dutch)

59
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

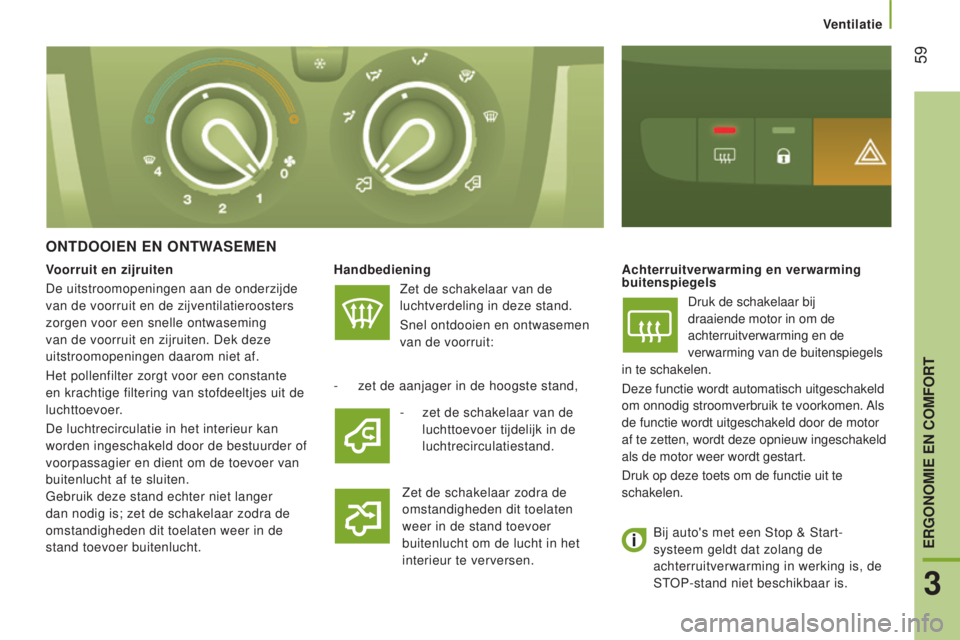

OnTdOOIen en OnTWASeMen
HandbedieningZet de schakelaar van de
luchtverdeling in deze stand.
Snel ontdooien en ontwasemen
van de voorruit: Achterruitverwarming en verwarming
buitenspiegels
Druk de schakelaar bij
draaiende motor in om de
achterruitverwarming en de
verwarming van de buitenspiegels
in te schakelen.
Deze functie wordt automatisch uitgeschakeld
om onnodig stroomverbruik te voorkomen. Als
de functie wordt uitgeschakeld door de motor
af te zetten, wordt deze opnieuw ingeschakeld
als de motor weer wordt gestart.
Druk op deze toets om de functie uit te
schakelen.
-

zet de aanjager in de hoogste stand, Zet de schakelaar zodra de


omstandigheden dit toelaten
weer in de stand toevoer
buitenlucht om de lucht in het
interieur te verversen.
Voorruit en zijruiten
De uitstroomopeningen aan de onderzijde
van de voorruit en de zijventilatieroosters
zorgen voor een snelle ontwaseming
van de voorruit en zijruiten. Dek deze
uitstroomopeningen daarom niet af.
Het pollenfilter zorgt voor een constante
en krachtige filtering van stofdeeltjes uit de
luchttoevoer.
De luchtrecirculatie in het interieur kan
worden ingeschakeld door de bestuurder of
voorpassagier en dient om de toevoer van
buitenlucht af te sluiten.

Gebruik deze stand echter niet langer
dan nodig is; zet de schakelaar zodra de
omstandigheden dit toelaten weer in de
stand toevoer buitenlucht. -

zet de schakelaar van de

luchttoevoer tijdelijk in de
luchtrecirculatiestand.
Bij auto's met een Stop & Start-
systeem geldt dat zolang de
achterruitverwarming in werking is, de
STOP-stand niet beschikbaar is.
Ventilatie
3
eRgOnOMIe en COMFORT

60
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

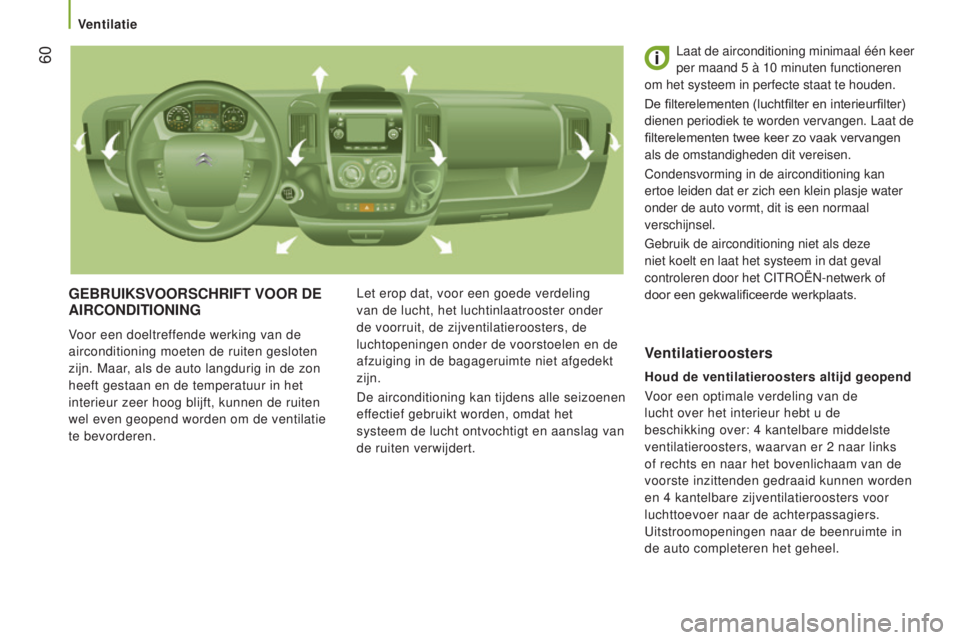

geBRUIkSVOORSCHRIFT VOOR de AIRCOnd ITIO n I ng
Voor een doeltreffende werking van de
airconditioning moeten de ruiten gesloten
zijn. Maar, als de auto langdurig in de zon
heeft gestaan en de temperatuur in het
interieur zeer hoog blijft, kunnen de ruiten
wel even geopend worden om de ventilatie
te bevorderen. Let erop dat, voor een goede verdeling
van de lucht, het luchtinlaatrooster onder
de voorruit, de zijventilatieroosters, de
luchtopeningen onder de voorstoelen en de
afzuiging in de bagageruimte niet afgedekt
zijn.
De airconditioning kan tijdens alle seizoenen
effectief gebruikt worden, omdat het
systeem de lucht ontvochtigt en aanslag van
de ruiten verwijdert. Laat de airconditioning minimaal één keer
per maand 5
à 10 minuten functioneren
om het systeem in perfecte staat te houden.
De filterelementen (luchtfilter en interieurfilter)
dienen periodiek te worden vervangen. Laat de
filterelementen twee keer zo vaak vervangen
als de omstandigheden dit vereisen.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje water
onder de auto vormt, dit is een normaal
verschijnsel.
Gebruik de airconditioning niet als deze
niet koelt en laat het systeem in dat geval
controleren door het CITROËN-netwerk of
door een gekwalificeerde werkplaats.
Houd de ventilatieroosters altijd geopend
Voor een optimale verdeling van de
lucht over het interieur hebt u de
beschikking over: 4
kantelbare middelste
ventilatieroosters, waarvan er 2
naar links
of rechts en naar het bovenlichaam van de
voorste inzittenden gedraaid kunnen worden
en 4
kantelbare zijventilatieroosters voor
luchttoevoer naar de achterpassagiers.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.
Ventilatieroosters
Ventilatie

61
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

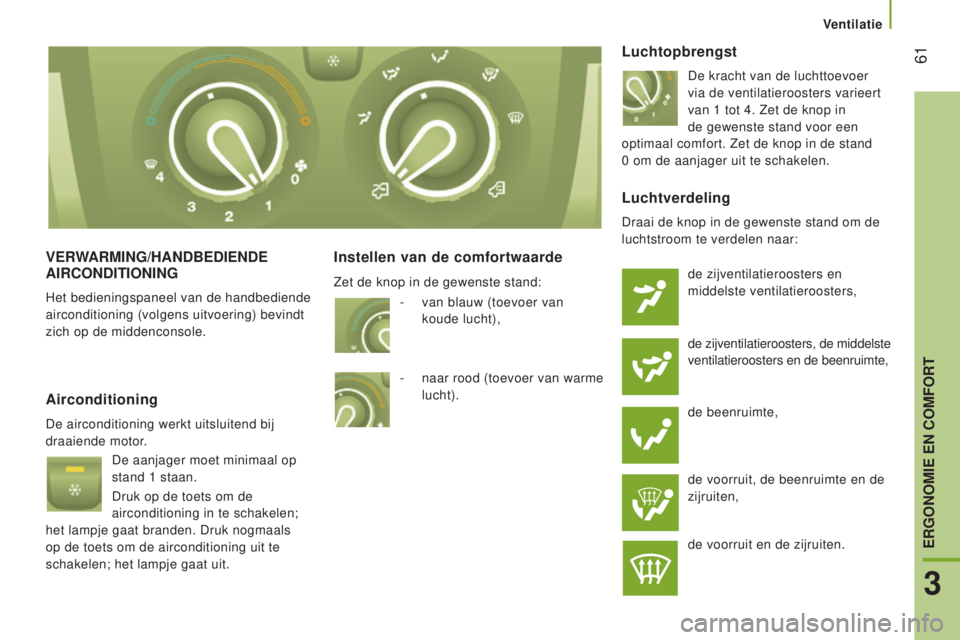

VeRWARMIng/HAndBedIende AIRCOnd ITIO n I ng
Het bedieningspaneel van de handbediende
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.
Instellen van de comfortwaarde
l
uchtopbrengst
De kracht van de luchttoevoer
via de ventilatieroosters varieert
van 1
tot 4. Zet de knop in
de gewenste stand voor een
optimaal comfort. Zet de knop in de stand
0

om de aanjager uit te schakelen.
Airconditioning
De airconditioning werkt uitsluitend bij
draaiende motor. De aanjager moet minimaal op
stand 1
staan.
Druk op de toets om de
airconditioning in te schakelen;
het lampje gaat branden. Druk nogmaals
op de toets om de airconditioning uit te
schakelen; het lampje gaat uit.
luchtverdeling
Draai de knop in de gewenste stand om de
luchtstroom te verdelen naar:
de zijventilatieroosters en
middelste ventilatieroosters,
de zijventilatieroosters, de middelste
ventilatieroosters en de beenruimte,
de beenruimte,
de voorruit, de beenruimte en de
zijruiten,
de voorruit en de zijruiten.
-
van blauw (toevoer van


koude lucht),
-

naar rood (toevoer van warme


lucht).
Zet de knop in de gewenste stand:
Ventilatie
3
eRgOnOMIe en COMFORT

62
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

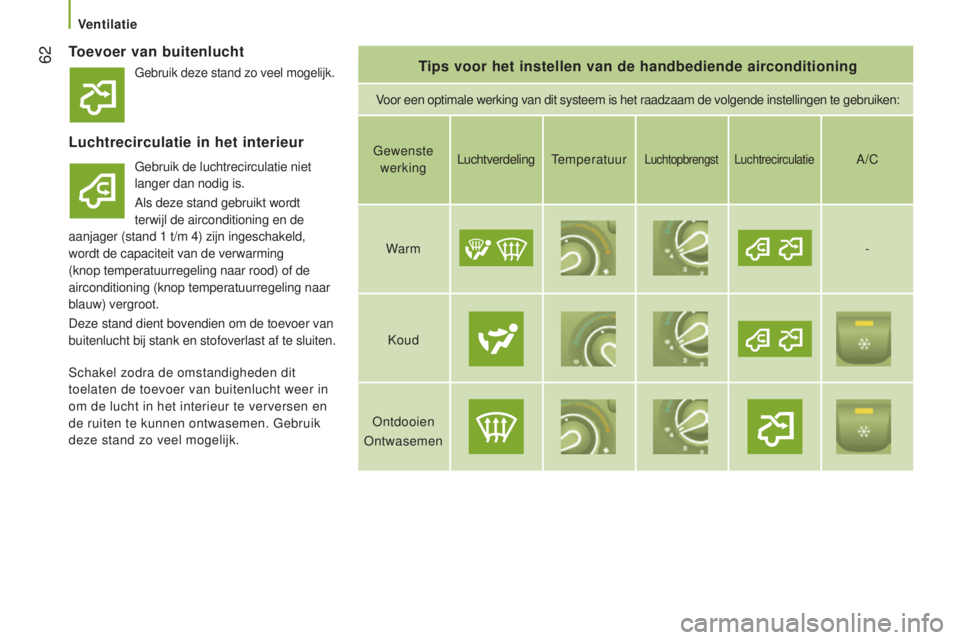

Toevoer van buitenluchtTips voor het instellen van de handbediende airconditioning
Voor een optimale werking van dit systeem is het raadzaam de volgende ins\
tellingen te gebruiken:
luchtrecirculatie in het interieur
Gebruik de luchtrecirculatie niet
langer dan nodig is.
Als deze stand gebruikt wordt
terwijl de airconditioning en de
aanjager (stand 1
t/m 4) zijn ingeschakeld,
wordt de capaciteit van de verwarming
(knop temperatuurregeling naar rood) of de
airconditioning (knop temperatuurregeling naar
blauw) vergroot.
Deze stand dient bovendien om de toevoer van
buitenlucht bij stank en stofoverlast af te sluiten. Gewenste
werking Luchtverdeling
TemperatuurLuchtopbrengstLuchtrecirculatieA/C
Warm -
Koud
Ontdooien
Ontwasemen
Schakel zodra de omstandigheden dit
toelaten de toevoer van buitenlucht weer in
om de lucht in het interieur te verversen en
de ruiten te kunnen ontwasemen. Gebruik
deze stand zo veel mogelijk.
Gebruik deze stand zo veel mogelijk.
Ventilatie

63
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

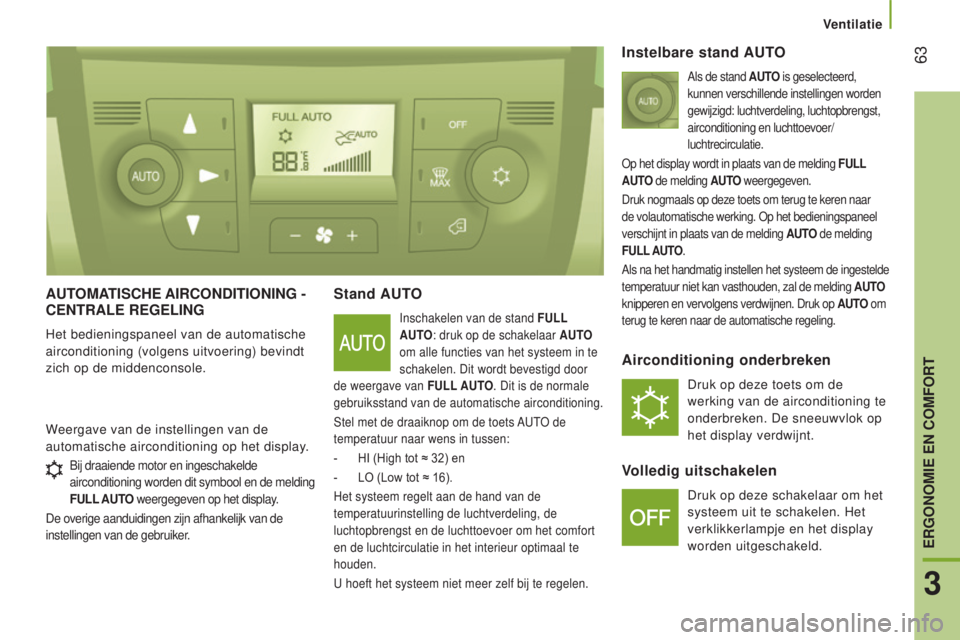

AUTOMATISCHe AIRCOndITIOnIng - Cen TRA le R egel I ng
Het bedieningspaneel van de automatische
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.
Stand AUTO
Inschakelen van de stand FUll
AUT O: druk op de schakelaar AUTO
om alle functies van het systeem in te
schakelen. Dit wordt bevestigd door
de weergave van FU
ll
AUT
O. Dit is de normale
gebruiksstand van de automatische airconditioning.
Stel met de draaiknop om de toets AUTO de
temperatuur naar wens in tussen:
-

HI (High tot ≈ 32) en
-


LO (Low tot ≈ 16).
Het systeem regelt aan de hand van de


temperatuurinstelling de luchtverdeling, de
luchtopbrengst en de luchttoevoer om het comfort
en de luchtcirculatie in het interieur optimaal te
houden.
U hoeft het systeem niet meer zelf bij te regelen.
Weergave van de instellingen van de
automatische airconditioning op het display.
Instelbare stand AUTO
Als de stand AUTO is geselecteerd,
kunnen verschillende instellingen worden
gewijzigd: luchtverdeling, luchtopbrengst,
airconditioning en luchttoevoer/
luchtrecirculatie.
Op het display wordt in plaats van de melding FU
ll

AUT

O de melding AUTO weergegeven.
Druk nogmaals op deze toets om terug te keren naar
de volautomatische werking. Op het bedieningspaneel
verschijnt in plaats van de melding AUTO de melding
FU
ll
AUT

O.
Als na het handmatig instellen het systeem de ingestelde
temperatuur niet kan vasthouden, zal de melding AUTO
knipperen en vervolgens verdwijnen. Druk op AUTO om
terug te keren naar de automatische regeling.
Airconditioning onderbreken
Druk op deze toets om de
werking van de airconditioning te
onderbreken. De sneeuwvlok op
het display verdwijnt.
Volledig uitschakelen
Druk op deze schakelaar om het
systeem uit te schakelen. Het
verklikkerlampje en het display
worden uitgeschakeld.
Bij draaiende motor en ingeschakelde
airconditioning worden dit symbool en de melding
FU
ll
AUT
O weergegeven op het display.
De overige aanduidingen zijn afhankelijk van de
instellingen van de gebruiker.
Ventilatie
3
eRgOnOMIe en COMFORT

64
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

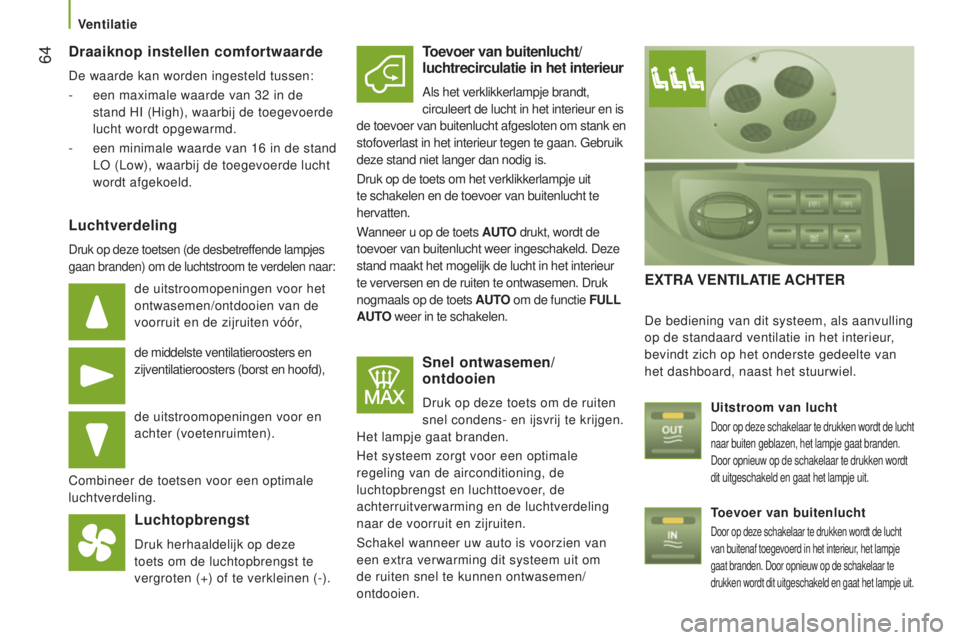

draaiknop instellen comfortwaarde
De waarde kan worden ingesteld tussen:
-
een maximale waarde van 32
in de
stand HI (High), waarbij de toegevoerde
lucht wordt opgewarmd.
-

een minimale waarde van 16
in de stand
LO (Low), waarbij de toegevoerde lucht
wordt afgekoeld.
luchtverdeling
Druk op deze toetsen (de desbetreffende lampjes
gaan branden) om de luchtstroom te verdelen naar:
de uitstroomopeningen voor het
ontwasemen/ontdooien van de
voorruit en de zijruiten vóór,
de middelste ventilatieroosters en
zijventilatieroosters (borst en hoofd),
de uitstroomopeningen voor en
achter (voetenruimten).
Combineer de toetsen voor een optimale
luchtverdeling.
luchtopbrengst
Druk herhaaldelijk op deze
toets om de luchtopbrengst te
vergroten (+) of te verkleinen (-).
Toevoer van buitenlucht/
luchtrecirculatie in het interieur
Als het verklikkerlampje brandt,
circuleert de lucht in het interieur en is
de toevoer van buitenlucht afgesloten om stank en
stofoverlast in het interieur tegen te gaan. Gebruik
deze stand niet langer dan nodig is.
Druk op de toets om het verklikkerlampje uit
te schakelen en de toevoer van buitenlucht te
hervatten.
Wanneer u op de toets AUTO drukt, wordt de
toevoer van buitenlucht weer ingeschakeld. Deze
stand maakt het mogelijk de lucht in het interieur
te verversen en de ruiten te ontwasemen. Druk
nogmaals op de toets AUTO om de functie FU
ll

AUT

O weer in te schakelen.
Snel ontwasemen/
ontdooien
Druk op deze toets om de ruiten
snel condens- en ijsvrij te krijgen.
Het lampje gaat branden.
Het systeem zorgt voor een optimale
regeling van de airconditioning, de
luchtopbrengst en luchttoevoer, de
achterruitverwarming en de luchtverdeling
naar de voorruit en zijruiten.
Schakel wanneer uw auto is voorzien van
een extra verwarming dit systeem uit om
de ruiten snel te kunnen ontwasemen/
ontdooien.
exTRA V en TI l ATI e ACHT e R
De bediening van dit systeem, als aanvulling
op de standaard ventilatie in het interieur,
bevindt zich op het onderste gedeelte van
het dashboard, naast het stuurwiel.
Uitstroom van lucht
Door op deze schakelaar te drukken wordt de lucht
naar buiten geblazen, het lampje gaat branden.
Door opnieuw op de schakelaar te drukken wordt
dit uitgeschakeld en gaat het lampje uit.
Toevoer van buitenlucht
Door op deze schakelaar te drukken wordt de lucht
van buitenaf toegevoerd in het interieur, het lampje
gaat branden. Door opnieuw op de schakelaar te
drukken wordt dit uitgeschakeld en gaat het lampje uit.
Ventilatie

65
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

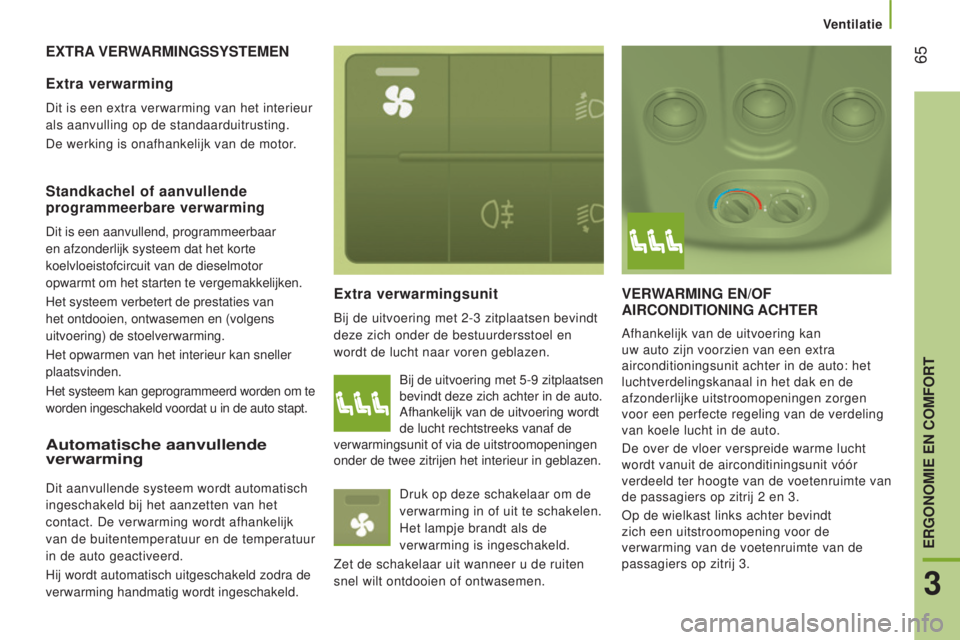

exTRA V e RWARMI ng SS y ST e M en
e

xtra verwarmingsunit
Bij de uitvoering met 2-3 zitplaatsen bevindt
deze zich onder de bestuurdersstoel en
wordt de lucht naar voren geblazen.

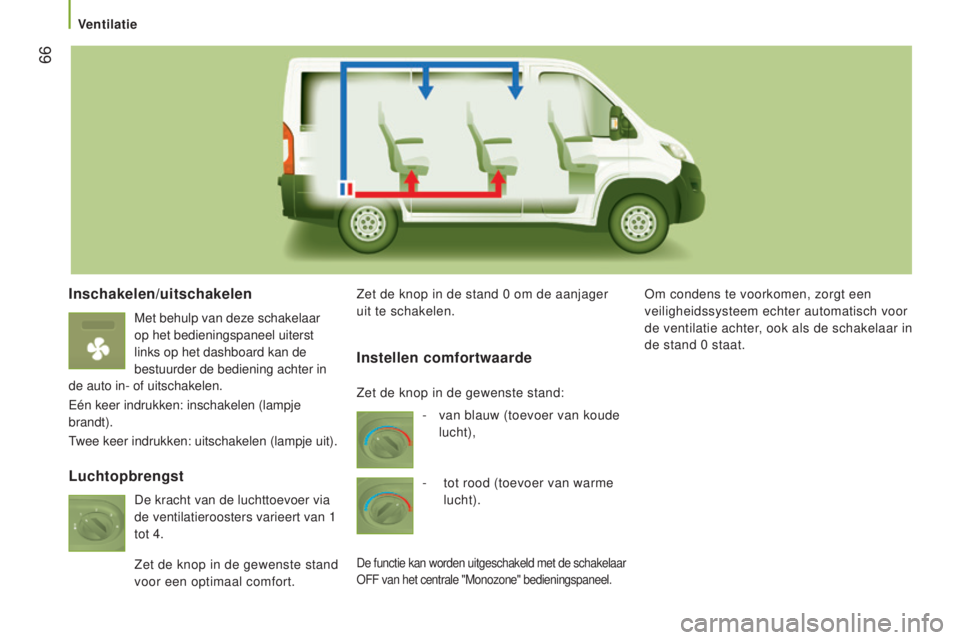

VeRWARMIng en/OF AIRCO nd ITIO n I ng ACHT e R
Afhankelijk van de uitvoering kan
uw auto zijn voorzien van een extra
airconditioningsunit achter in de auto: het
luchtverdelingskanaal in het dak en de
afzonderlijke uitstroomopeningen zorgen
voor een perfecte regeling van de verdeling
van koele lucht in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditiningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op zitrij 2
en 3.
Op de wielkast links achter bevindt
zich een uitstroomopening voor de
verwarming van de voetenruimte van de
passagiers op zitrij 3.
extra verwarming
Dit is een extra verwarming van het interieur
als aanvulling op de standaarduitrusting.
De werking is onafhankelijk van de motor.
Standkachel of aanvullende
programmeerbare verwarming
Dit is een aanvullend, programmeerbaar
en afzonderlijk systeem dat het korte
koelvloeistofcircuit van de dieselmotor
opwarmt om het starten te vergemakkelijken.
Het systeem verbetert de prestaties van
het ontdooien, ontwasemen en (volgens
uitvoering) de stoelverwarming.
Het opwarmen van het interieur kan sneller
plaatsvinden.
Het systeem kan geprogrammeerd worden om te
worden ingeschakeld voordat u in de auto stapt. Bij de uitvoering met 5-9
zitplaatsen
bevindt deze zich achter in de auto.
Afhankelijk van de uitvoering wordt
de lucht rechtstreeks vanaf de
verwarmingsunit of via de uitstroomopeningen
onder de twee zitrijen het interieur in geblazen.
Druk op deze schakelaar om de
verwarming in of uit te schakelen.
Het lampje brandt als de
verwarming is ingeschakeld.
Zet de schakelaar uit wanneer u de ruiten
snel wilt ontdooien of ontwasemen.
Automatische aanvullende
verwarming
Dit aanvullende systeem wordt automatisch
ingeschakeld bij het aanzetten van het
contact. De verwarming wordt afhankelijk
van de buitentemperatuur en de temperatuur
in de auto geactiveerd.
Hij wordt automatisch uitgeschakeld zodra de
verwarming handmatig wordt ingeschakeld.
Ventilatie
3
eRgOnOMIe en COMFORT

66
jumper_nl_Chap03_Ergo-et-confort_ed01-2015
Inschakelen/uitschakelen
Met behulp van deze schakelaar
op het bedieningspaneel uiterst
links op het dashboard kan de
bestuurder de bediening achter in
de auto in- of uitschakelen.
Eén keer indrukken: inschakelen (lampje
brandt).
Twee keer indrukken: uitschakelen (lampje uit). Zet de knop in de stand 0
om de aanjager
uit te schakelen. Om condens te voorkomen, zorgt een
veiligheidssysteem echter automatisch voor
de ventilatie achter, ook als de schakelaar in
de stand 0
staat.
luchtopbrengstInstellen comfortwaarde
- van blauw (toevoer van koude

lucht),
-

tot rood (toevoer van warme

lucht).
De functie kan worden uitgeschakeld met de schakelaar
OFF van het centrale "Monozone" bedieningspaneel.
Zet de knop in de gewenste stand:
De kracht van de luchttoevoer via
de ventilatieroosters varieert van 1

tot 4.
Zet de knop in de gewenste stand


voor een optimaal comfort.
Ventilatie

67
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

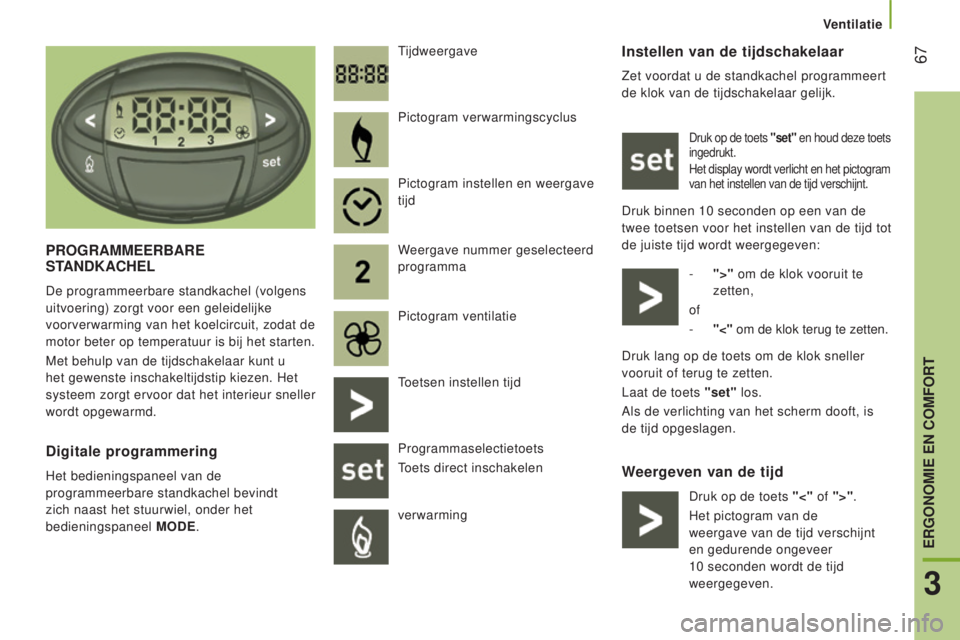

Instellen van de tijdschakelaar
Zet voordat u de standkachel programmeert
de klok van de tijdschakelaar gelijk.
Druk op de toets "set" en houd deze toets
ingedrukt.
Het display wordt verlicht en het pictogram
van het instellen van de tijd verschijnt.
Druk binnen 10 seconden op een van de
twee toetsen voor het instellen van de tijd tot
de juiste tijd wordt weergegeven:
-

">"
om de klok vooruit te
zetten,
of
-

"<"
om de klok terug te zetten.
Weergeven van de tijd
P
RO
g
RAMM
ee
RBAR
e
ST

A
ndk
ACH
el
De programmeerbare standkachel (volgens
uitvoering) zorgt voor een geleidelijke
voorverwarming van het koelcircuit, zodat de
motor beter op temperatuur is bij het starten.
Met behulp van de tijdschakelaar kunt u
het gewenste inschakeltijdstip kiezen. Het
systeem zorgt ervoor dat het interieur sneller
wordt opgewarmd. Tijdweergave
digitale programmering
Het bedieningspaneel van de
programmeerbare standkachel bevindt
zich naast het stuurwiel, onder het
bedieningspaneel
MO
de . Pictogram verwarmingscyclus
Pictogram instellen en weergave
tijd
Weergave nummer geselecteerd
programma
Pictogram ventilatie
Toetsen instellen tijd
Programmaselectietoets
Toets direct inschakelen
verwarming
Druk lang op de toets om de klok sneller
vooruit of terug te zetten.
Laat de toets "set" los.
Als de verlichting van het scherm dooft, is
de tijd opgeslagen.
Druk op de toets "<" of ">".
Het pictogram van de
weergave van de tijd verschijnt
en gedurende ongeveer
10
seconden wordt de tijd
weergegeven.
Ventilatie
3
eRgOnOMIe en COMFORT

68
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

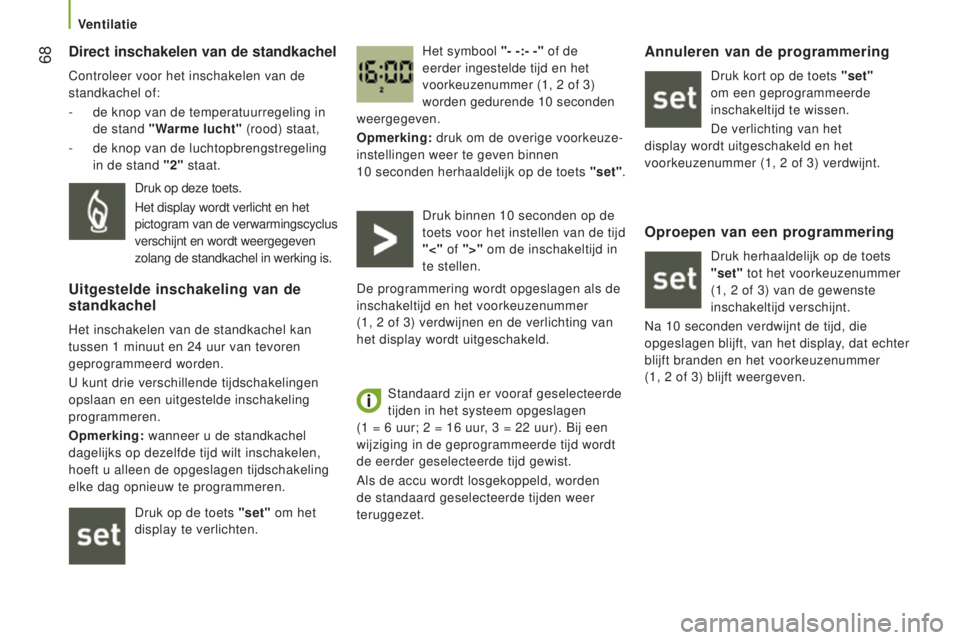

direct inschakelen van de standkachel
Controleer voor het inschakelen van de
standkachel of:
-
de knop van de temperatuurregeling in

de stand "Warme lucht" (rood) staat,
-

de knop van de luchtopbrengstregeling

in de stand "2" staat. Het symbool "- -:- -" of de
eerder ingestelde tijd en het
voorkeuzenummer (1, 2
of 3)
worden gedurende 10
seconden
weergegeven.
Opmerking: druk om de overige voorkeuze-
instellingen weer te geven binnen
10
seconden herhaaldelijk op de toets "set".
Druk op deze toets.
Het display wordt verlicht en het
pictogram van de verwarmingscyclus
verschijnt en wordt weergegeven
zolang de standkachel in werking is.
Uitgestelde inschakeling van de
standkachel
Het inschakelen van de standkachel kan
tussen 1
minuut en 24 uur van tevoren
geprogrammeerd worden.
U kunt drie verschillende tijdschakelingen
opslaan en een uitgestelde inschakeling
programmeren.
Opmerking: wanneer u de standkachel
dagelijks op dezelfde tijd wilt inschakelen,
hoeft u alleen de opgeslagen tijdschakeling
elke dag opnieuw te programmeren.
Druk op de toets "set" om het
display te verlichten. Druk binnen 10
seconden op de
toets voor het instellen van de tijd
"<" of ">" om de inschakeltijd in
te stellen.
De programmering wordt opgeslagen als de
inschakeltijd en het voorkeuzenummer
(1, 2 of 3) verdwijnen en de verlichting van
het display wordt uitgeschakeld.
Standaard zijn er vooraf geselecteerde
tijden in het systeem opgeslagen
(1
= 6 uur; 2 = 16 uur, 3 = 22 uur). Bij een
wijziging in de geprogrammeerde tijd wordt
de eerder geselecteerde tijd gewist.
Als de accu wordt losgekoppeld, worden
de standaard geselecteerde tijden weer
teruggezet.
Annuleren van de programmering
Druk kort op de toets "set"
om een geprogrammeerde
inschakeltijd te wissen.
De verlichting van het
display wordt uitgeschakeld en het
voorkeuzenummer (1, 2
of 3) verdwijnt.
Oproepen van een programmering
Druk herhaaldelijk op de toets
"set" tot het voorkeuzenummer
(1, 2 of 3) van de gewenste
inschakeltijd verschijnt.
Na 10

seconden verdwijnt de tijd, die
opgeslagen blijft, van het display, dat echter
blijft branden en het voorkeuzenummer
(1, 2

of 3) blijft weergeven.
Ventilatie
