CITROEN JUMPER 2016 Instructieboekjes (in Dutch)

79
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

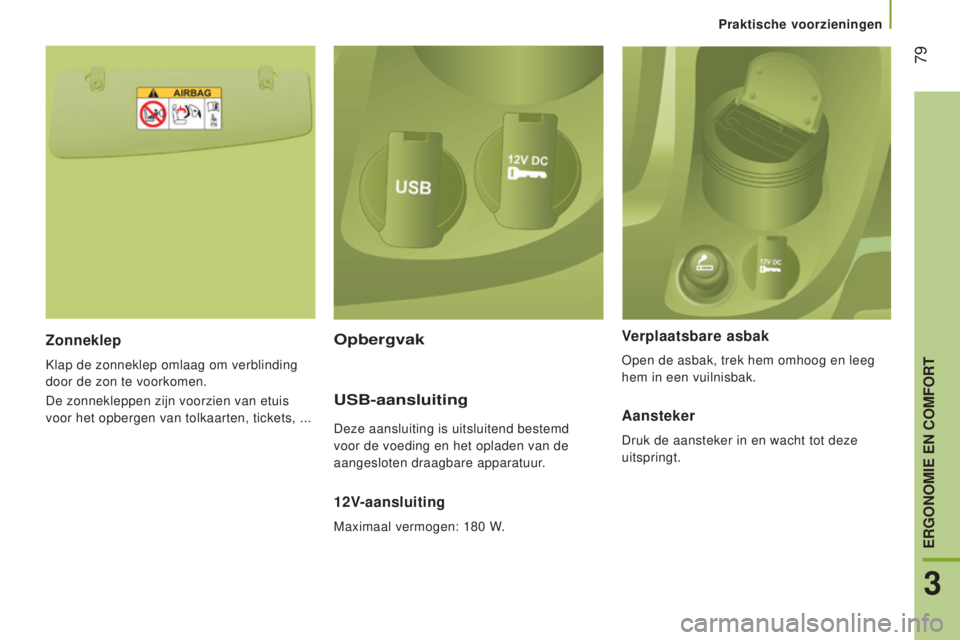

Zonneklep
Klap de zonneklep omlaag om verblinding
door de zon te voorkomen.
De zonnekleppen zijn voorzien van etuis
voor het opbergen van tolkaarten, tickets, ...
12V-aansluiting
Maximaal vermogen: 180 W.
Verplaatsbare asbak
Open de asbak, trek hem omhoog en leeg
hem in een vuilnisbak.
Opbergvak
USB-aansluiting
Deze aansluiting is uitsluitend bestemd
voor de voeding en het opladen van de
aangesloten draagbare apparatuur.Aansteker
Druk de aansteker in en wacht tot deze
uitspringt.
Praktische voorzieningen
3
eRgOnOMIe en COMFORT

80
jumper_nl_Chap03_Ergo-et-confort_ed01-2015
De bestuurder kan met behulp van
de bediening aan de onderzijde
aan de bestuurderszijde van
het dashboard het lampje aan
passagierszijde in-/uitschakelen.
leeslampjes
De leeslampjes kunnen met een schakelaar
worden in- en uitgeschakeld.
Met de schakelaar aan bestuurderszijde kunnen
beide leeslampjes gelijktijdig worden bediend.
Met de schakelaar aan passagierszijde
kunnen de leeslampjes aan bestuurders- en
passagierszijde afzonderlijk worden in- en
uitgeschakeld.
Plafonnier
Deze kan worden ingeschakeld:
-
met de schakelaars op de plafonnier
, bij
aangezet contact (stand MAR),
-

door het openen of sluiten van de

voorportieren,
-

door het vergrendelen/ontgrendelen van

de auto.
De plafonnier gaat automatisch uit:
-

als zowel de rechter als de linker

schakelaar niet is ingedrukt,
-

in alle gevallen na 15
minuten, als de
portieren open blijven,
-

of zodra het contact is aangezet.
Opbergvak boven de voorruit
Dit opbergvak bevindt zich boven de
zonnekleppen.
Maximale belasting: ongeveer 20 kg.
Praktische voorzieningen

81
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

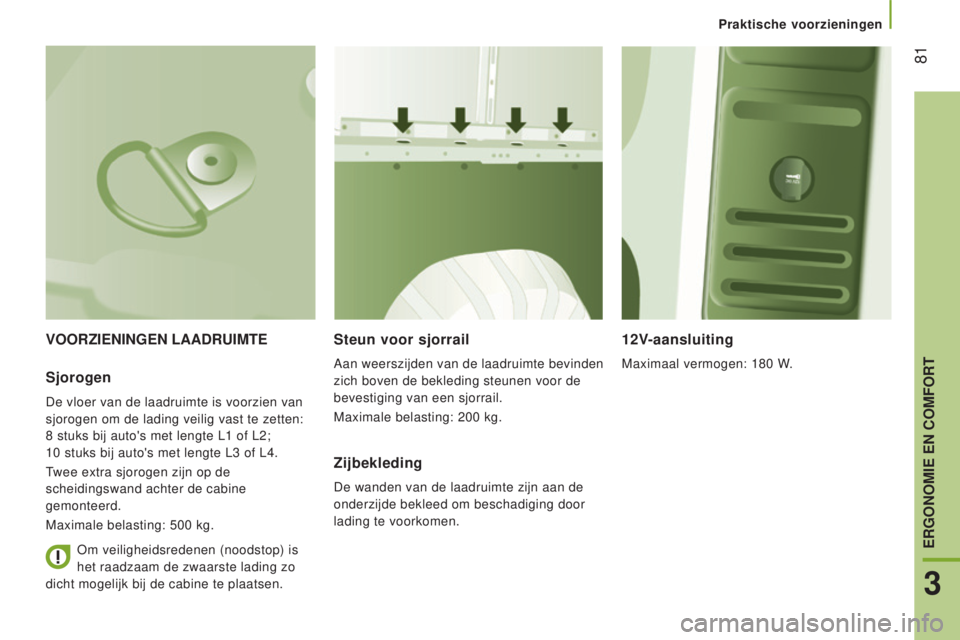

VOORZIenIngen lAAdRUIMTeSteun voor sjorrail
Aan weerszijden van de laadruimte bevinden
zich boven de bekleding steunen voor de
bevestiging van een sjorrail.
Maximale belasting: 200
kg.
12V-aansluiting
Maximaal vermogen: 180 W.Sjorogen
De vloer van de laadruimte is voorzien van
sjorogen om de lading veilig vast te zetten:
8 stuks bij auto's met lengte L1 of L2;
10
stuks bij auto's met lengte L3 of L4.
Twee extra sjorogen zijn op de
scheidingswand achter de cabine
gemonteerd.
Maximale belasting: 500
kg.
Zijbekleding
De wanden van de laadruimte zijn aan de
onderzijde bekleed om beschadiging door
lading te voorkomen.
Om veiligheidsredenen (noodstop) is
het raadzaam de zwaarste lading zo
dicht mogelijk bij de cabine te plaatsen.
Praktische voorzieningen
3
eRgOnOMIe en COMFORT

82
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

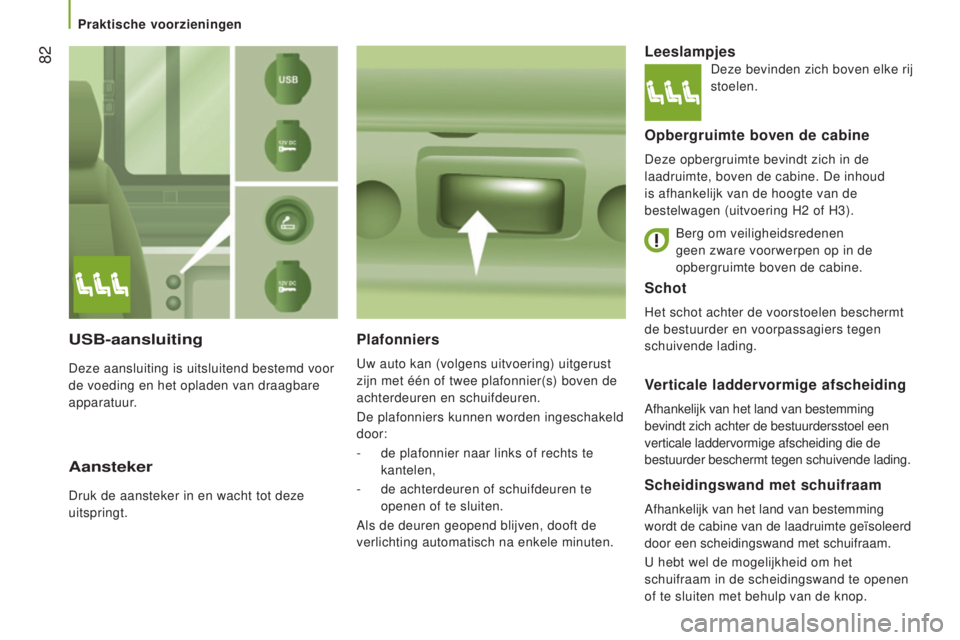

Schot
Het schot achter de voorstoelen beschermt
de bestuurder en voorpassagiers tegen
schuivende lading.
Plafonniers
Uw auto kan (volgens uitvoering) uitgerust
zijn met één of twee plafonnier(s) boven de
achterdeuren en schuifdeuren.
De plafonniers kunnen worden ingeschakeld
door:
-
de plafonnier naar links of rechts te

kantelen,
-

de achterdeuren of schuifdeuren te

openen of te sluiten.
Als de deuren geopend blijven, dooft de
verlichting automatisch na enkele minuten.
leeslampjes
Opbergruimte boven de cabine
Deze opbergruimte bevindt zich in de
laadruimte, boven de cabine. De inhoud
is afhankelijk van de hoogte van de
bestelwagen (uitvoering H2 of H3).
Verticale laddervormige afscheiding
Afhankelijk van het land van bestemming
bevindt zich achter de bestuurdersstoel een
verticale laddervormige afscheiding die de
bestuurder beschermt tegen schuivende lading.
Scheidingswand met schuifraam
Afhankelijk van het land van bestemming
wordt de cabine van de laadruimte geïsoleerd
door een scheidingswand met schuifraam.
U hebt wel de mogelijkheid om het
schuifraam in de scheidingswand te openen
of te sluiten met behulp van de knop.
USB-aansluiting
Deze aansluiting is uitsluitend bestemd voor
de voeding en het opladen van draagbare
apparatuur.
Aansteker
Druk de aansteker in en wacht tot deze
uitspringt. Berg om veiligheidsredenen
geen zware voorwerpen op in de
opbergruimte boven de cabine.
Deze bevinden zich boven elke rij
stoelen.
Praktische voorzieningen

83
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

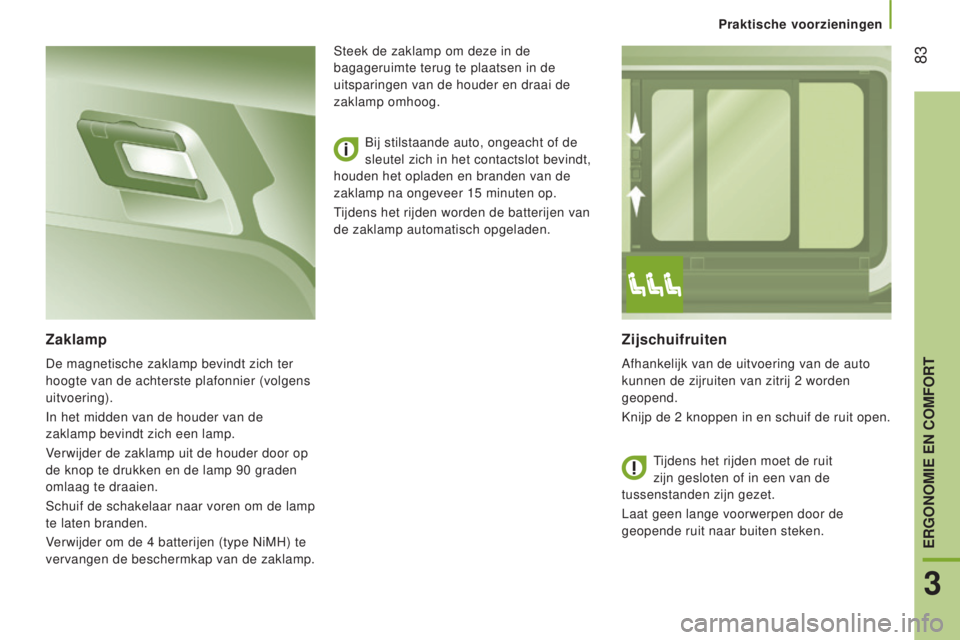

Zijschuifruiten
Afhankelijk van de uitvoering van de auto
kunnen de zijruiten van zitrij 2 worden
geopend.
Knijp de 2
knoppen in en schuif de ruit open.
Zaklamp
De magnetische zaklamp bevindt zich ter
hoogte van de achterste plafonnier (volgens
uitvoering).
In het midden van de houder van de
zaklamp bevindt zich een lamp.
Verwijder de zaklamp uit de houder door op
de knop te drukken en de lamp 90
graden
omlaag te draaien.
Schuif de schakelaar naar voren om de lamp
te laten branden.
Verwijder om de 4
batterijen (type NiMH) te
vervangen de beschermkap van de zaklamp. Bij stilstaande auto, ongeacht of de
sleutel zich in het contactslot bevindt,
houden het opladen en branden van de
zaklamp na ongeveer 15 minuten op.
Tijdens het rijden worden de batterijen van
de zaklamp automatisch opgeladen. Steek de zaklamp om deze in de
bagageruimte terug te plaatsen in de
uitsparingen van de houder en draai de
zaklamp omhoog.
Tijdens het rijden moet de ruit
zijn gesloten of in een van de
tussenstanden zijn gezet.
Laat geen lange voorwerpen door de
geopende ruit naar buiten steken.
Praktische voorzieningen
3
eRgOnOMIe en COMFORT

84
jumper_nl_Chap03_Ergo-et-confort_ed01-2015
VOORZIenIngen AAn de BUIT
en ZIJ de
Antisteenslagrooster
Afhankelijk van het land van bestemming is
aan de binnenzijde van de voorbumper een
antisteenslagrooster bevestigd, waarmee
de componenten in de motorruimte worden
beschermd tegen steenslag.
Isolatie voor koude landen
Afhankelijk van het land van bestemming
zijn afdichtingen van schuimmateriaal
aangebracht waarmee het bovenste
gedeelte van de motorruimte wordt
geïsoleerd en beschermd tegen kou en
sneeuw.
Ze zijn tegen de koplampen aan op de
traverse aan de bovenzijde van de radiateur
bevestigd.
Schuif ze in de richting van de buitenzijde
van de auto om ze te verwijderen.
Inklapbare treeplank
Om het in- en uitstappen van de
achterpassagiers te vergemakkelijken kan
uw auto worden voorzien van een treeplank
die naar buiten komt bij het openen van de
schuifdeur.
Praktische voorzieningen

85
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

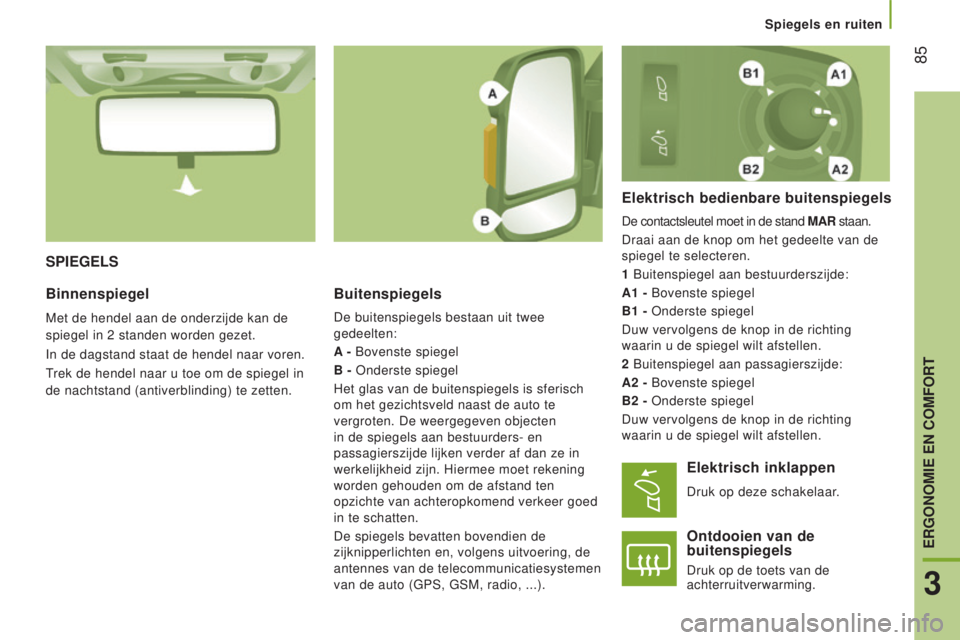

SPIegelSBuitenspiegels
De buitenspiegels bestaan uit twee
gedeelten:
A - Bovenste spiegel
B - Onderste spiegel
Het glas van de buitenspiegels is sferisch
om het gezichtsveld naast de auto te
vergroten. De weergegeven objecten
in de spiegels aan bestuurders- en
passagierszijde lijken verder af dan ze in
werkelijkheid zijn. Hiermee moet rekening
worden gehouden om de afstand ten
opzichte van achteropkomend verkeer goed
in te schatten.
De spiegels bevatten bovendien de
zijknipperlichten en, volgens uitvoering, de
antennes van de telecommunicatiesystemen
van de auto (GPS, GSM, radio, ...).
elektrisch bedienbare buitenspiegels
De contactsleutel moet in de stand MAR staan.
Draai aan de knop om het gedeelte van de
spiegel te selecteren.
1

Buitenspiegel aan bestuurderszijde:
A1

- Bovenste spiegel
B1
- Onderste spiegel
Duw vervolgens de knop in de richting
waarin u de spiegel wilt afstellen.
2

Buitenspiegel aan passagierszijde:
A2

- Bovenste spiegel
B2
- Onderste spiegel
Duw vervolgens de knop in de richting
waarin u de spiegel wilt afstellen.
Binnenspiegel
Met de hendel aan de onderzijde kan de
spiegel in 2 standen worden gezet.
In de dagstand staat de hendel naar voren.
Trek de hendel naar u toe om de spiegel in
de nachtstand (antiverblinding) te zetten.
elektrisch inklappen
Druk op deze schakelaar.
Ontdooien van de
buitenspiegels
Druk op de toets van de
achterruitverwarming.
Spiegels en ruiten
3
eRgOnOMIe en COMFORT

86
jumper_nl_Chap03_Ergo-et-confort_ed01-2015

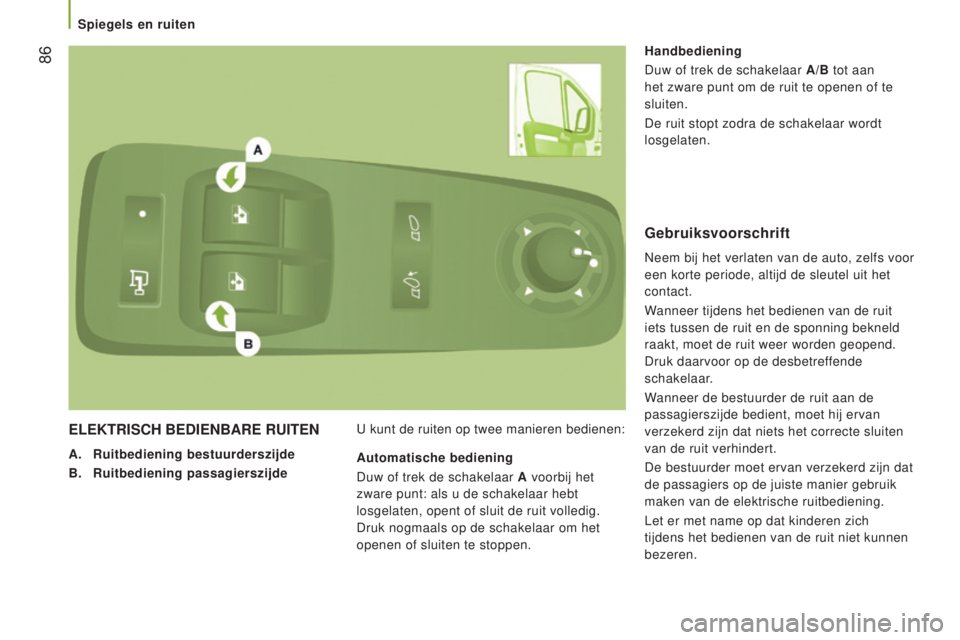

elekTRISCH BedIenBARe RUITen
A. Ruitbediening bestuurderszijde
B.
Ruitbediening passagierszijde U kunt de ruiten op twee manieren bedienen: Handbediening
Duw of trek de schakelaar
A/B tot aan
het zware punt om de ruit te openen of te
sluiten.
De ruit stopt zodra de schakelaar wordt
losgelaten.
Automatische bediening
Duw of trek de schakelaar A voorbij het
zware punt: als u de schakelaar hebt
losgelaten, opent of sluit de ruit volledig.
Druk nogmaals op de schakelaar om het
openen of sluiten te stoppen.
gebruiksvoorschrift
Neem bij het verlaten van de auto, zelfs voor
een korte periode, altijd de sleutel uit het
contact.
Wanneer tijdens het bedienen van de ruit
iets tussen de ruit en de sponning bekneld
raakt, moet de ruit weer worden geopend.
Druk daarvoor op de desbetreffende
schakelaar.
Wanneer de bestuurder de ruit aan de
passagierszijde bedient, moet hij ervan
verzekerd zijn dat niets het correcte sluiten
van de ruit verhindert.
De bestuurder moet ervan verzekerd zijn dat
de passagiers op de juiste manier gebruik
maken van de elektrische ruitbediening.
Let er met name op dat kinderen zich
tijdens het bedienen van de ruit niet kunnen
bezeren.
Spiegels en ruiten

87
jumper_nl_Chap04_Technologie-a-bord_ed01-2015
PeRSOOnlIJke InSTellIngen - COnFIgURATIe
V ia het bedieningspaneel MO de
Via dit bedieningspaneel naast het stuurwiel
hebt u toegang tot de menu's waarin u de
persoonlijke instellingen van de uitrusting
van de auto kunt wijzigen.
De desbetreffende informatie wordt
weergegeven op het display van het
instrumentenpaneel.
U kunt kiezen uit 11 talen: Braziliaans-
Portugees, Duits, Engels, Frans, Italiaans,
Nederlands, Pools, Portugees, Russisch,
Spaans, Turks. Als uw auto is uitgerust met het
audiosysteem, hebt u toegang tot alle menu's.
Als uw auto is uitgerust met het audio-/
telematicasysteem met touchscreen, zijn
bepaalde menu's uitsluitend te openen via het
bedieningspaneel van de autoradio.
-
omlaag te scrollen in een menu,
-


een waarde te verlagen.
d
ruk op de toets MO de om:
-
menu's en submenu's weer te

geven,
-
een geselecteerde optie in een

menu te bevestigen,
-
menu's te verlaten.
Houd de toets ingedrukt om terug te

keren naar het beginscherm.
d
ruk op deze toets om:
d

ruk op deze toets om:
-

omhoog te scrollen in een menu,
-


een waarde te verhogen.
Om veiligheidsredenen kunnen
sommige menu's uitsluitend worden
weergegeven bij afgezet contact.
Configuratie van de auto
4
TECHNOLOGIE AAN BOORD

88
jumper_nl_Chap04_Technologie-a-bord_ed01-2015
Menu...druk
op... Submenu...d ruk
op... Selecteer... Bevestig
en stopOm...
1
Geluidssignaal
snelheid
(Speed)ON VerhogenHet geluidssignaal op het moment
dat de ingestelde snelheid wordt
overschreden te activeren/deactiveren
en de snelheid in te stellen.
Verlagen
OFF
2

Sensor
koplampen Verhogen
De gevoeligheid van de
lichtsensor in te stellen (1
tot 3).
Verlagen
3

Activeren
Trip B Activeren
Een tweede traject "Trip B" weer
te geven.
Deactiveren
4

Tijd instellen
(Hour) Uren/minuten
Verhogen
De tijd in te stellen
Verlagen
Weergave
uren 24
De weergave van de uren op het
klokje te selecteren.
12
5

Datum
instellen Jaar/Maand/
Dag Activeren
De datum in te stellen.
Deactiveren
6

Autoclose T

ijdens het
rijden ON
Het automatisch vergrendelen
van de portieren vanaf 20
km/h
te activeren/deactiveren.
OFF
Configuratie van de auto
