CITROEN JUMPER 2016 Instrukcja obsługi (in Polish)

89
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

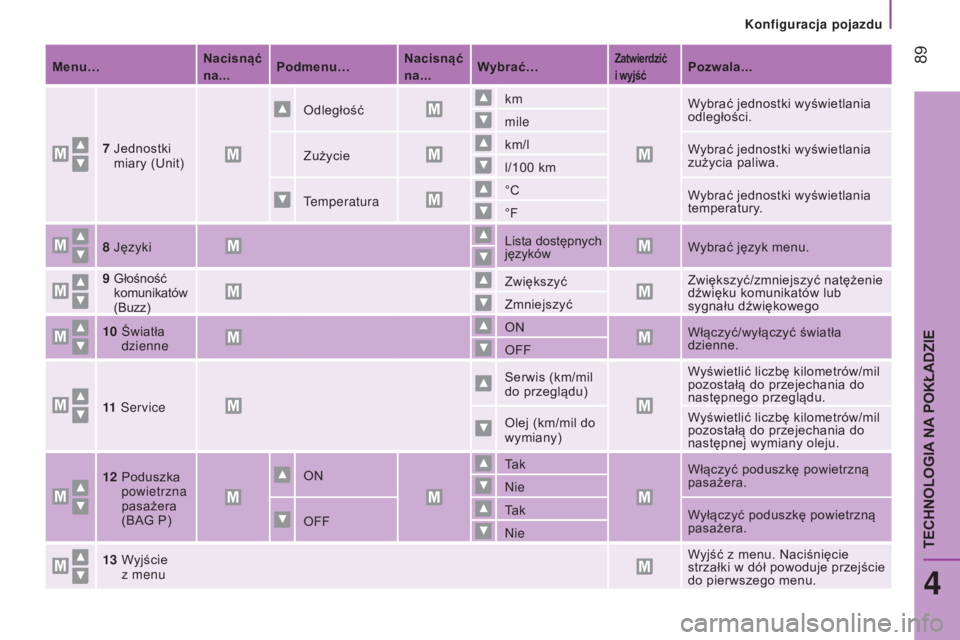

Menu…Nacisnąć
na...p
odmenu…Nacisnąć
na...Wybrać…Zatwierdzić
i
wyjśćpozwala...
7

Jednostki


miary (Unit) Odległość
km
Wybrać jednostki wyświetlania
odległości.
mile
Zużycie km/l
Wybrać jednostki wyświetlania
zużycia paliwa.
l/100

km
Temperatura °C
Wybrać jednostki wyświetlania
temperatury.
°F
8


Języki Lista dostępnych
językówWybrać język menu.
9

Głośność


komunikatów
(Buzz) Zwiększyć
Zwiększyć/zmniejszyć natężenie
dźwięku komunikatów lub
sygnału dźwiękowego
Zmniejszyć
10

Światła


dzienne ON
Włączyć/wyłączyć światła
dzienne.
OFF
11
Service Serwis (km/mil


do przeglądu) Wyświetlić liczbę kilometrów/mil
pozostałą do przejechania do
następnego przeglądu.
Olej (km/mil do
wymiany) Wyświetlić liczbę kilometrów/mil
pozostałą do przejechania do
następnej wymiany oleju.
12

Poduszka


powietrzna
pasażera
(BAG P) ON
Ta k
Włączyć poduszkę powietrzną
pasażera.
Nie
OFF Ta k
Wyłączyć poduszkę powietrzną
pasażera.
Nie
13

W

yjście
z

menu Wyjść z
menu. Naciśnięcie
strzałki w

dół
powoduje przejście
do pierwszego menu.
Konfiguracja pojazdu
4
TECHNOLOGIA NA POKŁADZIE

90
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

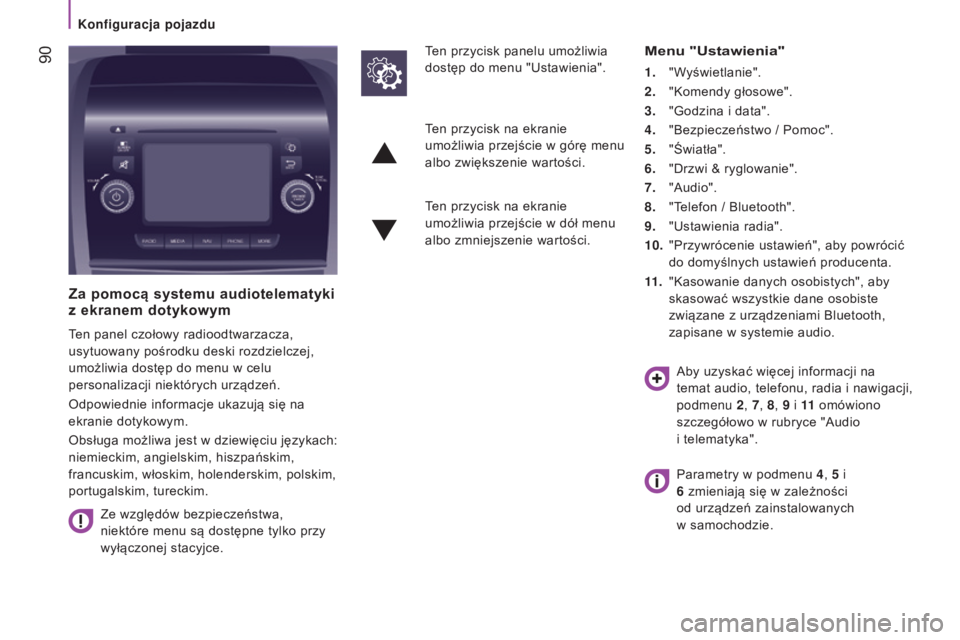

Za pomocą systemu audiotelematyki
z ekranem dotykowym
Ten panel czołowy radioodtwarzacza,
usytuowany pośrodku deski rozdzielczej,
umożliwia dostęp do menu w
celu
personalizacji niektórych urządzeń.
Odpowiednie informacje ukazują się na
ekranie dotykowym.
Obsługa możliwa jest w
dziewięciu językach:
niemieckim, angielskim, hiszpańskim,
francuskim, włoskim, holenderskim, polskim,
portugalskim, tureckim.
Ze względów bezpieczeństwa,
niektóre menu są dostępne tylko przy
wyłączonej stacyjce. Ten przycisk panelu umożliwia
dostęp do menu "Ustawienia".
Menu "Ustawienia"
1. "Wyświetlanie".
2.

"Komendy głosowe".
3.


"Godzina i
data".
4.

"Bezpieczeństwo / Pomoc".
5.


"Światła".
6.


"Drzwi & ryglowanie".
7.


"Audio".
8.


"T
elefon / Bluetooth".
9.

"Ustawienia radia".
10.


"Przywrócenie ustawień", aby powrócić

do domyślnych ustawień producenta.
11 .
"Kasowanie danych osobistych", aby


skasować wszystkie dane osobiste
związane z
urządzeniami Bluetooth,
zapisane w
systemie audio.
Ten przycisk na ekranie
umożliwia przejście w

górę menu
albo zwiększenie wartości.
Ten przycisk na ekranie
umożliwia przejście w

dół menu
albo zmniejszenie wartości.
Aby uzyskać więcej informacji na
temat audio, telefonu, radia i
nawigacji,
podmenu 2, 7 , 8, 9

i 11 omówiono


szczegółowo w
rubryce "Audio
i
telematyka".
Parametry w
podmenu 4, 5

i
6


zmieniają się w
zależności
od urządzeń zainstalowanych
w
samochodzie.
Konfiguracja pojazdu

91
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

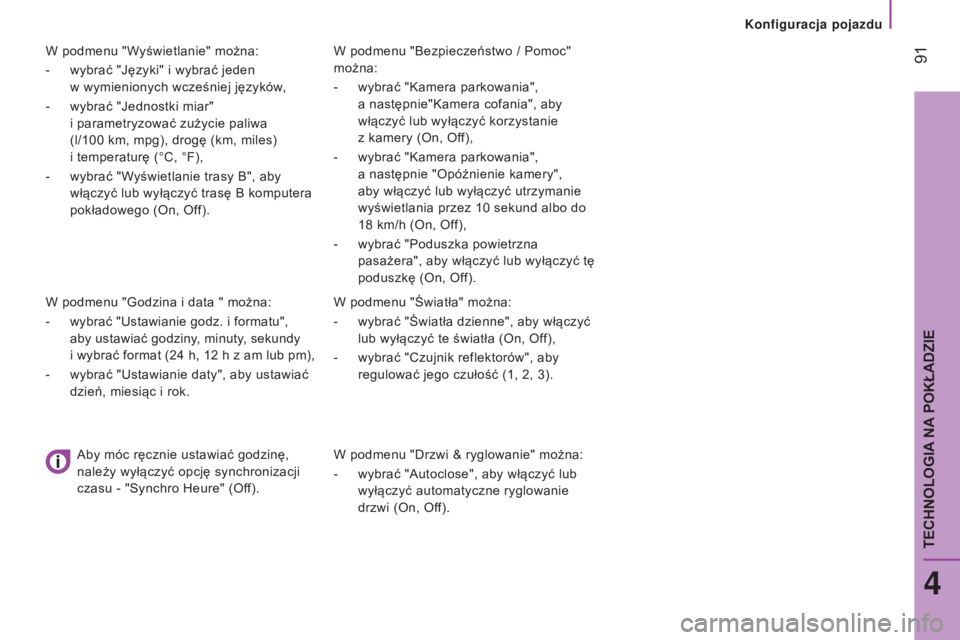

W podmenu "Bezpieczeństwo / Pomoc"
można:
-
wybrać "Kamera parkowania",

a
następnie"Kamera cofania", aby
włączyć lub wyłączyć korzystanie
z
kamery (On, Off),
-

wybrać "Kamera parkowania",

a
następnie "Opóźnienie kamery",
aby włączyć lub wyłączyć utrzymanie
wyświetlania przez 10
sekund albo do
18
km/h (On, Off),
-

wybrać "Poduszka powietrzna

pasażera", aby włączyć lub wyłączyć tę
poduszkę (On, Off).
W podmenu "Światła" można:
-

wybrać "Światła dzienne", aby włączyć

lub wyłączyć te światła (On, Off),
-

wybrać "Czujnik reflektorów", aby

regulować jego czułość (1, 2, 3).
W podmenu "Drzwi & ryglowanie" można:
-

wybrać "Autoclose", aby włączyć lub

wyłączyć automatyczne ryglowanie
drzwi (On, Off).
W podmenu "Wyświetlanie" można:
-

wybrać "Języki" i


wybrać jeden
w

wymienionych wcześniej języków,
-

wybrać "Jednostki miar"


i

parametryzować zużycie paliwa
(l/100

km, mpg), drogę (km, miles)
i

temperaturę (°C, °F),
-

wybrać "W

yświetlanie trasy B", aby
włączyć lub wyłączyć trasę B komputera
pokładowego (On, Off).
W podmenu "Godzina i

data " można:
-

wybrać "Ustawianie godz. i


formatu",
aby ustawiać godziny, minuty, sekundy
i

wybrać format (24

h, 12

h z

am lub pm),
-

wybrać "Ustawianie daty", aby ustawiać


dzień, miesiąc i

rok.
Aby móc ręcznie ustawiać godzinę,
należy wyłączyć opcję synchronizacji
czasu - "Synchro Heure" (Off).
Konfiguracja pojazdu
4
TECHNOLOGIA NA POKŁADZIE

92
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

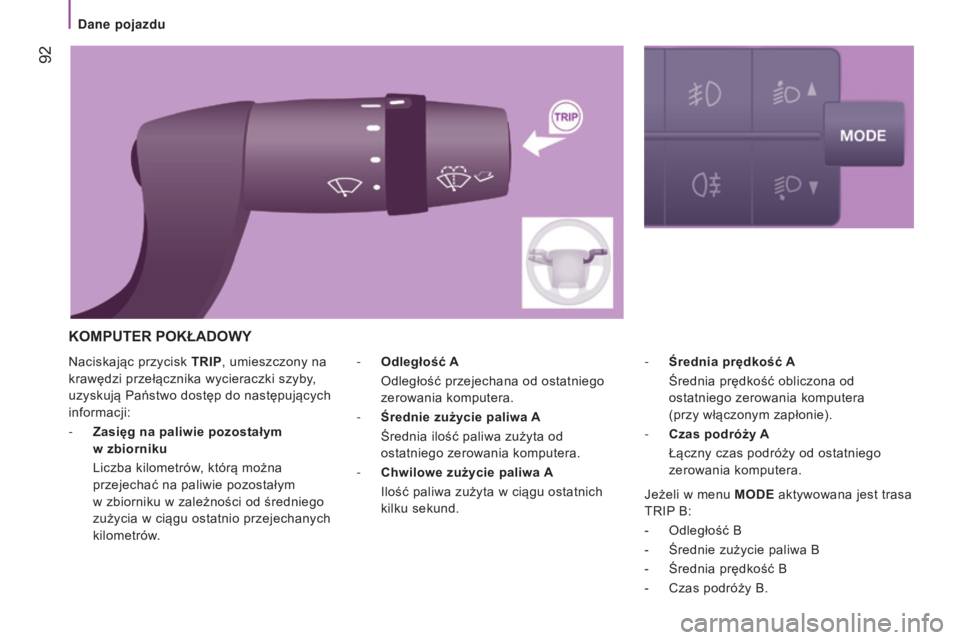

Naciskając przycisk tRIp, umieszczony na
krawędzi przełącznika wycieraczki szyby ,
uzyskują Państwo dostęp do następujących
informacji:
-

Zasięg na paliwie pozostałym

w
zbiorniku
Liczba kilometrów

, którą można
przejechać na paliwie pozostałym
w
zbiorniku w zależności od średniego
zużycia w
ciągu ostatnio przejechanych
kilometrów. -
Średnia prędkość A

Średnia prędkość obliczona od


ostatniego zerowania komputera
(przy włączonym zapłonie).
-

Czas podróży
A
Łączny czas podróży od ostatniego


zerowania komputera.
-
Odległość A

Odległość przejechana od ostatniego


zerowania komputera.
-

Średnie zużycie paliwa
A
Średnia ilość paliwa zużyta od


ostatniego zerowania komputera.
-

Chwilowe zużycie paliwa
A
Ilość paliwa zużyta w

ciągu ostatnich
kilku sekund.
KOMpUtER pOKŁADOWY
Jeżeli w menu MODE aktywowana jest trasa
TRIP B:
-

Odległość B
-


Średnie zużycie paliwa B
-


Średnia prędkość B
-


Czas podróży B.
Dane pojazdu

93
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

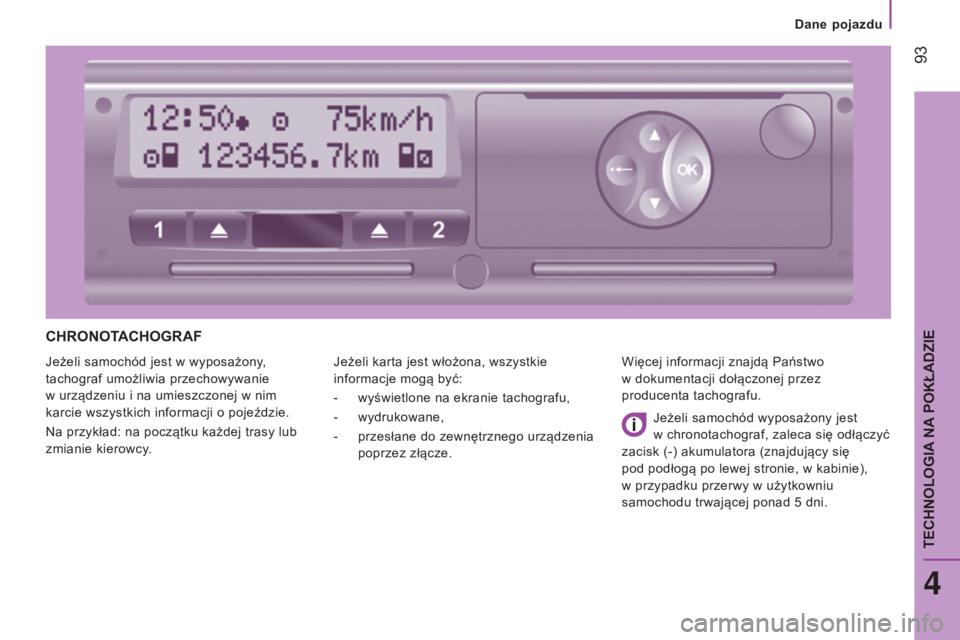

CHRONOtACHOGRAF
Jeżeli samochód jest w wyposażony,
tachograf umożliwia przechowywanie
w
urządzeniu i na umieszczonej w nim
karcie wszystkich informacji o pojeździe.
Na przykład: na początku każdej trasy lub
zmianie kierowcy. Jeżeli karta jest włożona, wszystkie
informacje mogą być:
-

wyświetlone na ekranie tachografu,
-


wydrukowane,
-


przesłane do zewnętrznego urządzenia

poprzez złącze. Więcej informacji znajdą Państwo
w
dokumentacji dołączonej przez
producenta tachografu.
Jeżeli samochód wyposażony jest
w
chronotachograf, zaleca się odłączyć
zacisk (-) akumulatora (znajdujący się
pod podłogą po lewej stronie, w
kabinie),
w
przypadku przerwy w użytkowniu
samochodu trwającej ponad 5
dni.
4
TECHNOLOGIA NA POKŁADZIE
Dane pojazdu

94
jumper_pl_Chap04_Technologie-a-bord_ed01-2015
pOMOC DźWIęKOWA pRZY pARKOW ANIU t YŁEM
Jeżeli samochód jest wyposażony w ten
system, składa się on z czterech czujników
zbliżeniowych, zainstalowanych w
zderzaku
tylnym.
System wykrywa przeszkody: ludzi, pojazdy,
drzewa, barierki, znajdujące się z
tyłu za
samochodem.
Należy pamiętać, że przedmioty
o rozmiarach wykrywanych na początku
manewru mogą być niewidoczne pod
koniec manewru: martwe strefy pomiędzy
i
pod czujnikami. Na przykład: słupki,
oznakowania robót lub krawężnik.
Pomoc przy parkowaniu tyłem może być
sprzężona z
kamerą cofania.Działanie
Włączyć wsteczny bieg za pomocą dźwigni
zmiany biegów.
Informacja o zbliżaniu się do obiektu
przekazywana jest pod postacią sygnału
dźwiękowego, którego częstotliwość
zwiększa się w miarę zbliżania do
przeszkody.
W momencie gdy odległość "tył pojazdu/
przeszkoda" jest mniejsza niż około
trzydzieści centymetrów, sygnał przerywany
przechodzi w
sygnał ciągły.
Wyłączenie
Wyłączyć wsteczny bieg i ustawić dźwignię
zmiany biegów w położeniu luz.
Nieprawidłowe działanie
W przypadku zapalenia się tej
kontrolki w zestawie wskaźników
i
wyświetlenia komunikatu na
wyświetlaczu należy skontaktować
się z

ASO sieci CITROËN albo

z
warsztatem specjalistycznym.
praktyczne wskazówki
System ten w żadnym wypadku nie
zwalnia kierowcy z obowiązku zachowania
ostrożności.
Należy być szczególnie ostrożnym podczas
cofania z
otwartymi tylnymi drzwiami.
W przypadku złej pogody lub podczas zimy
należy upewnić się, czy czujniki nie są
pokryte błotem, lodem lub śniegiem.
Pomoc przy parkowaniu

95
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

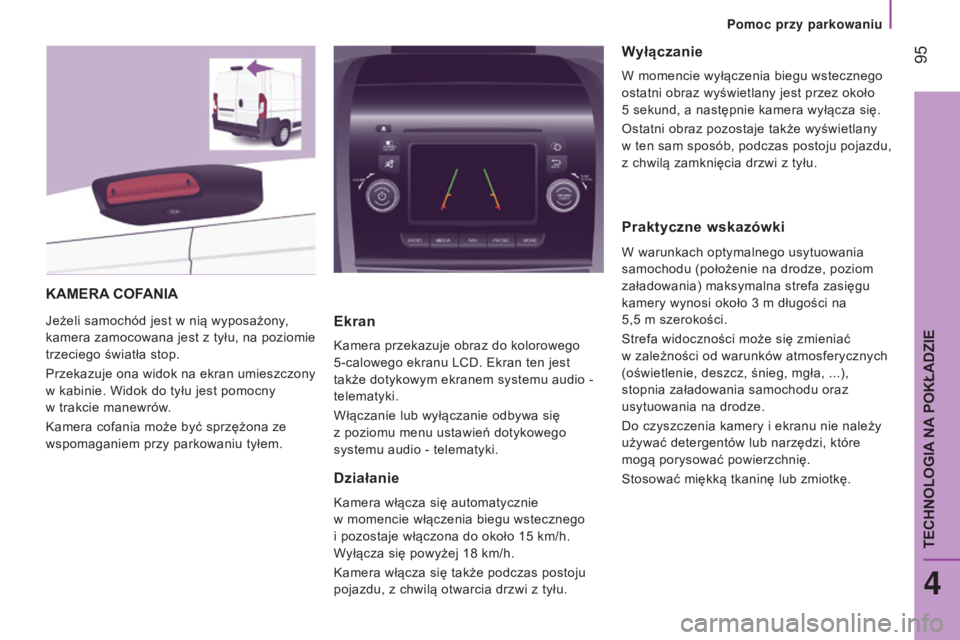

KAMERA COFANIA
Jeżeli samochód jest w nią wyposażony,
kamera zamocowana jest z
tyłu,
na poziomie
trzeciego światła stop.
Przekazuje ona widok na ekran umieszczony
w
kabinie. Widok do tyłu jest pomocny
w
trakcie manewrów.
Kamera cofania może być sprzężona ze
wspomaganiem przy parkowaniu tyłem.Ekran
Kamera przekazuje obraz do kolorowego
5-calowego ekranu LCD. Ekran ten jest
także dotykowym ekranem systemu audio -
telematyki.
Włączanie lub wyłączanie odbywa się
z
poziomu menu ustawień dotykowego
systemu audio - telematyki.
Działanie
Kamera włącza się automatycznie
w momencie włączenia biegu wstecznego
i
pozostaje włączona do około 15 km/h.
Wyłącza się powyżej 18
km/h.
Kamera włącza się także podczas postoju
pojazdu, z
chwilą otwarcia drzwi z tyłu.
Wyłączanie
W momencie wyłączenia biegu wstecznego
ostatni obraz wyświetlany jest przez około
5
sekund, a następnie kamera wyłącza się.
Ostatni obraz pozostaje także wyświetlany
w

ten
sam sposób, podczas postoju pojazdu,
z
chwilą zamknięcia drzwi z tyłu.
praktyczne wskazówki
W warunkach optymalnego usytuowania
samochodu (położenie na drodze, poziom
załadowania) maksymalna strefa zasięgu
kamery wynosi około 3 m długości na
5,5
m szerokości.
Strefa widoczności może się zmieniać
w
zależności od warunków atmosferycznych
(oświetlenie, deszcz, śnieg, mgła, ...),
stopnia załadowania samochodu oraz
usytuowania na drodze.
Do czyszczenia kamery i
ekranu nie należy
używać detergentów lub narzędzi, które
mogą porysować powierzchnię.
Stosować miękką tkaninę lub zmiotkę.
Pomoc przy parkowaniu
4
TECHNOLOGIA NA POKŁADZIE

96
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

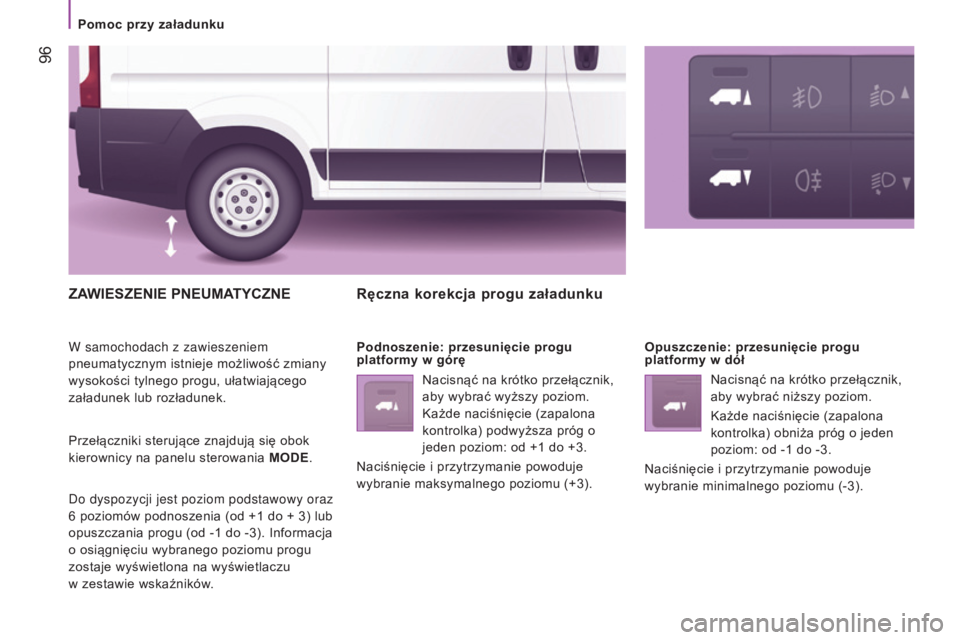

ZAWIEsZENIE pNEUMAtYCZNE
W samochodach z zawieszeniem
pneumatycznym istnieje możliwość zmiany
wysokości tylnego progu, ułatwiającego
załadunek lub rozładunek.
Przełączniki sterujące znajdują się obok
kierownicy na panelu sterowania MODE.
Do dyspozycji jest poziom podstawowy oraz
6
poziomów podnoszenia (od +1 do + 3) lub
opuszczania progu (od -1
do -3). Informacja
o osiągnięciu wybranego poziomu progu
zostaje wyświetlona na wyświetlaczu
w
zestawie wskaźników.
Ręczna korekcja progu załadunku
podnoszenie: przesunięcie progu
platformy w górę Opuszczenie: przesunięcie progu
platformy w
dół
Nacisnąć na krótko przełącznik,
aby wybrać wyższy poziom.
Każde naciśnięcie (zapalona
kontrolka) podwyższa próg o
jeden poziom: od +1
do +3.
Naciśnięcie i
przytrzymanie powoduje
wybranie maksymalnego poziomu (+3). Nacisnąć na krótko przełącznik,
aby wybrać niższy poziom.
Każde naciśnięcie (zapalona
kontrolka) obniża próg o jeden
poziom: od -1
do -3.
Naciśnięcie i
przytrzymanie powoduje
wybranie minimalnego poziomu (-3).
Pomoc przy załadunku

97
jumper_pl_Chap04_Technologie-a-bord_ed01-2015

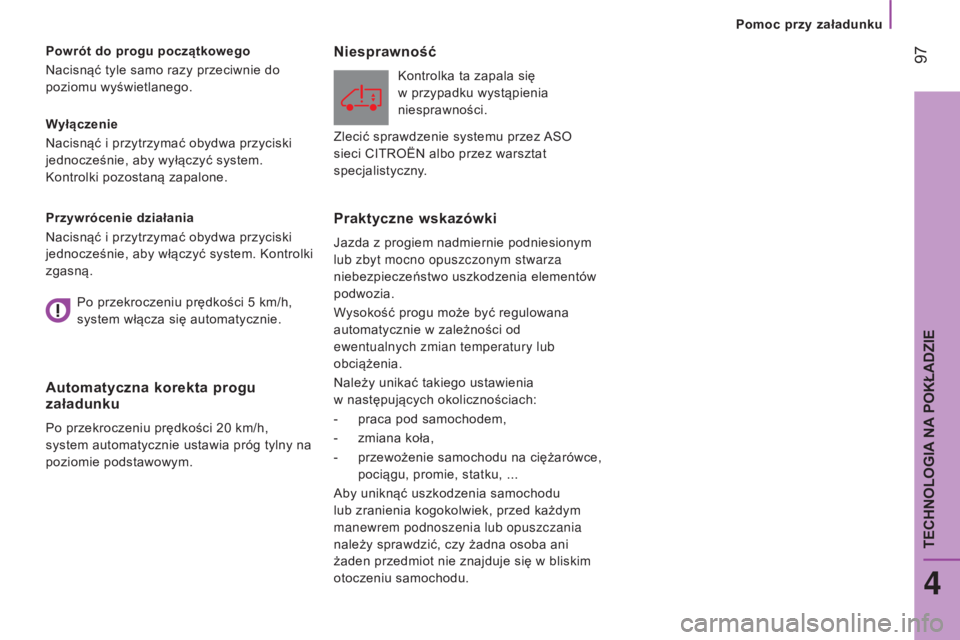

Wyłączenie
Nacisnąć i przytrzymać obydwa przyciski
jednocześnie, aby wyłączyć system.
Kontrolki pozostaną zapalone.
p
owrót do progu początkowego
Nacisnąć tyle samo razy przeciwnie do
poziomu wyświetlanego.
p

rzywrócenie działania
Nacisnąć i
przytrzymać obydwa przyciski
jednocześnie, aby włączyć system. Kontrolki
zgasną.
Automatyczna korekta progu
załadunku
Po przekroczeniu prędkości 20 km/h,
system automatycznie ustawia próg tylny na
poziomie podstawowym.
Niesprawność
Kontrolka ta zapala się
w przypadku wystąpienia
niesprawności.
praktyczne wskazówki
Jazda z progiem nadmiernie podniesionym
lub zbyt mocno opuszczonym stwarza
niebezpieczeństwo uszkodzenia elementów
podwozia.
Wysokość progu może być regulowana
automatycznie w
zależności od
ewentualnych zmian temperatury lub
obciążenia.
Należy unikać takiego ustawienia
w
następujących okolicznościach:
-

praca pod samochodem,
-


zmiana koła,
-


przewożenie samochodu na ciężarówce,

pociągu, promie, statku, ...
Aby uniknąć uszkodzenia samochodu
lub zranienia kogokolwiek, przed każdym
manewrem podnoszenia lub opuszczania
należy sprawdzić, czy żadna osoba ani
żaden przedmiot nie znajduje się w
bliskim
otoczeniu samochodu.
Po przekroczeniu prędkości 5

km/h,
system włącza się automatycznie. Zlecić sprawdzenie systemu przez ASO
sieci CITROËN albo przez warsztat
specjalistyczny.
Pomoc przy załadunku
4
TECHNOLOGIA NA POKŁADZIE

98
jumper_pl_Chap05_Securite_ed01-2015

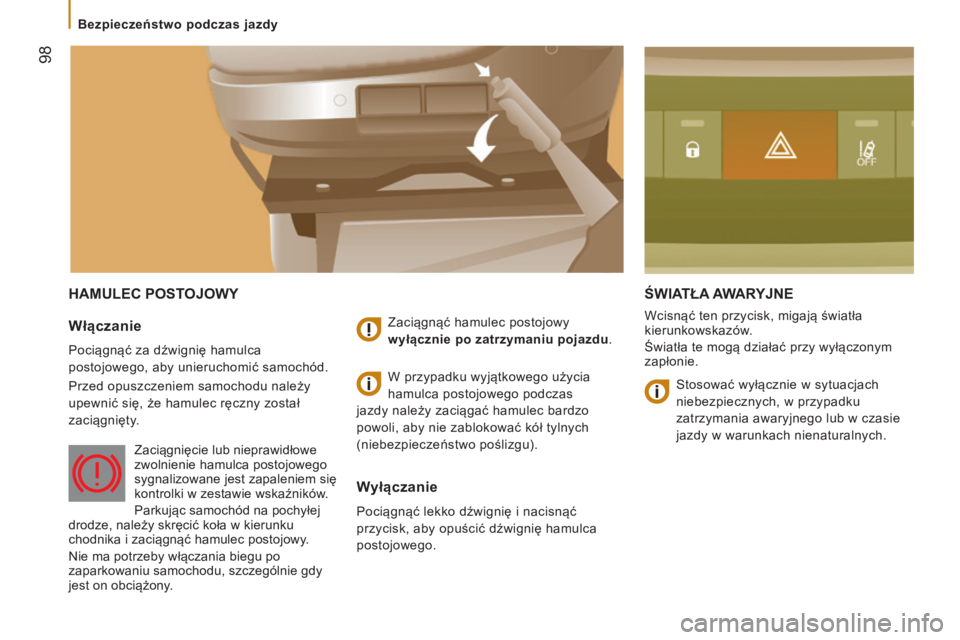

HAMULEC pOstOJOWYŚWIAt ŁA A WARYJNE
Wcisnąć ten przycisk, migają światła
kierunkowskazów.
Światła te mogą działać przy wyłączonym
zapłonie.Włączanie
Pociągnąć za dźwignię hamulca
postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu należy
upewnić się, że hamulec ręczny został
zaciągnięty.Zaciągnąć hamulec postojowy
wyłącznie po zatrzymaniu pojazdu.
Wyłączanie
Pociągnąć lekko dźwignię i nacisnąć
przycisk, aby opuścić dźwignię hamulca
postojowego. W przypadku wyjątkowego użycia
hamulca postojowego podczas
jazdy należy zaciągać hamulec bardzo
powoli, aby nie zablokować kół tylnych
(niebezpieczeństwo poślizgu).
Zaciągnięcie lub nieprawidłowe
zwolnienie hamulca postojowego
sygnalizowane jest zapaleniem się
kontrolki w

zestawie wskaźników.
Parkując samochód na pochyłej
drodze, należy skręcić koła w

kierunku
chodnika i

zaciągnąć hamulec postojowy.
Nie ma potrzeby włączania biegu po
zaparkowaniu samochodu, szczególnie gdy
jest on obciążony. Stosować wyłącznie w
sytuacjach
niebezpiecznych, w przypadku
zatrzymania awaryjnego lub w czasie
jazdy w warunkach nienaturalnych.
Bezpieczeństwo podczas jazdy
