CITROEN JUMPER 2016 Kasutusjuhend (in Estonian)
Manufacturer: CITROEN, Model Year: 2016, Model line: JUMPER, Model: CITROEN JUMPER 2016Pages: 308, PDF Size: 11.22 MB

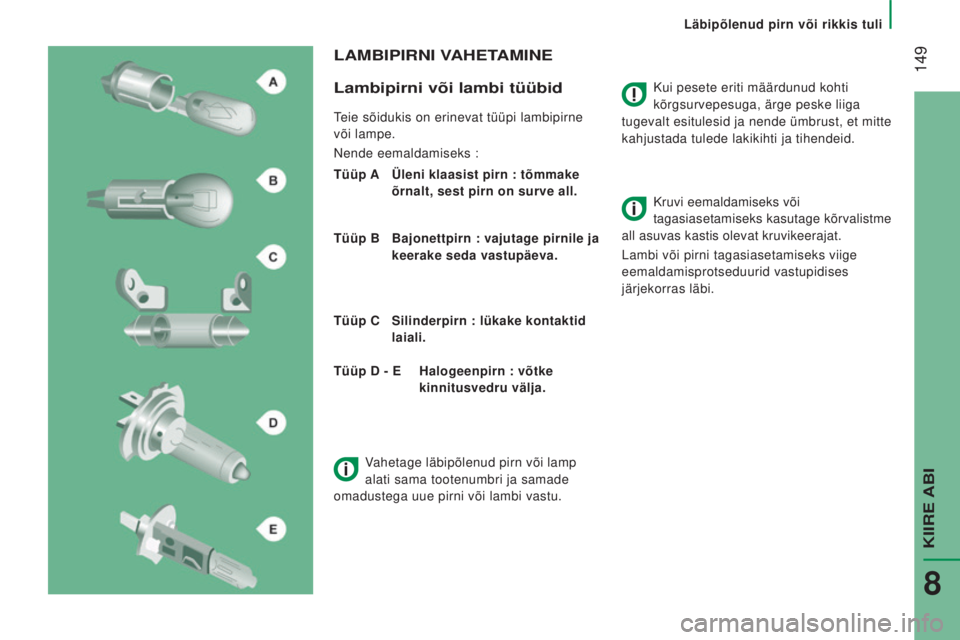

Page 151 of 308

149
jumper_et_Chap08_Aide-Rapide_ed01-2015
Kui pesete eriti määrdunud kohti
kõrgsurvepesuga, ärge peske liiga
tugevalt esitulesid ja nende ümbrust, et mitte
kahjustada tulede lakikihti ja tihendeid.
LAMBIPIRNI VAHETAMINE
Lambipirni või lambi tüübid
Teie sõidukis on erinevat tüüpi lambipirne
või lampe.
Nende eemaldamiseks :
Tüüp A
Üleni klaasist pirn : tõmmake
õrnalt, sest pirn on surve all.
Tüüp B
Bajonettpirn : vajutage pirnile ja
keerake seda vastupäeva.
Tüüp C
Silinderpirn : lükake kontaktid
laiali.
Kruvi eemaldamiseks või
tagasiasetamiseks kasutage kõrvalistme
all asuvas kastis olevat kruvikeerajat.
Lambi või pirni tagasiasetamiseks viige
eemaldamisprotseduurid vastupidises
järjekorras läbi.
Tüüp D - E
Halogeenpirn : võtke
kinnitusvedru välja.
Vahetage läbipõlenud pirn või lamp
alati sama tootenumbri ja samade
omadustega uue pirni või lambi vastu.
Läbipõlenud pirn või rikkis tuli
KIIRE ABI
8

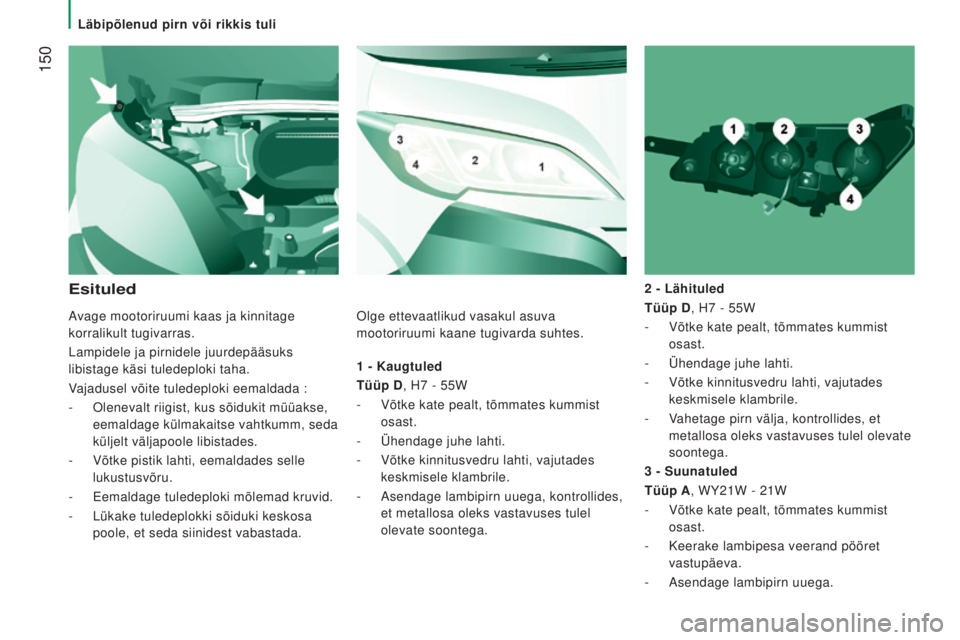

Page 152 of 308

150
jumper_et_Chap08_Aide-Rapide_ed01-2015
1 - Kaugtuled
Tüüp D , H7 - 55W
-
Võtke kate pealt, tõmmates kummist
osast.
-
Ühendage juhe lahti.
-
Võtke kinnitusvedru lahti, vajutades
keskmisele klambrile.
-
Asendage lambipirn uuega, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega. 2
- Lähituled
Tüüp D, H7 - 55W
-
Võtke kate pealt, tõmmates kummist
osast.
- Ühendage juhe lahti.
- Võtke kinnitusvedru lahti, vajutades
keskmisele klambrile.
-
V
ahetage pirn välja, kontrollides, et
metallosa oleks vastavuses tulel olevate
soontega.
Esituled
3 - Suunatuled
Tüüp A , WY21W - 21W
-
Võtke kate pealt, tõmmates kummist
osast.
-
Keerake lambipesa veerand pööret
vastupäeva.
-
Asendage lambipirn uuega.
A
vage mootoriruumi kaas ja kinnitage
korralikult tugivarras.
Lampidele ja pirnidele juurdepääsuks
libistage käsi tuledeploki taha.
Vajadusel võite tuledeploki eemaldada :
-
Olenevalt riigist, kus sõidukit müüakse,
eemaldage külmakaitse vahtkumm, seda
küljelt väljapoole libistades.
-
Võtke pistik lahti, eemaldades selle
lukustusvõru.
-
Eemaldage tuledeploki mõlemad kruvid.
-
Lükake tuledeplokki sõiduki keskosa
poole, et seda siinidest vabastada. Olge ettevaatlikud vasakul asuva
mootoriruumi kaane tugivarda suhtes.
Läbipõlenud pirn või rikkis tuli

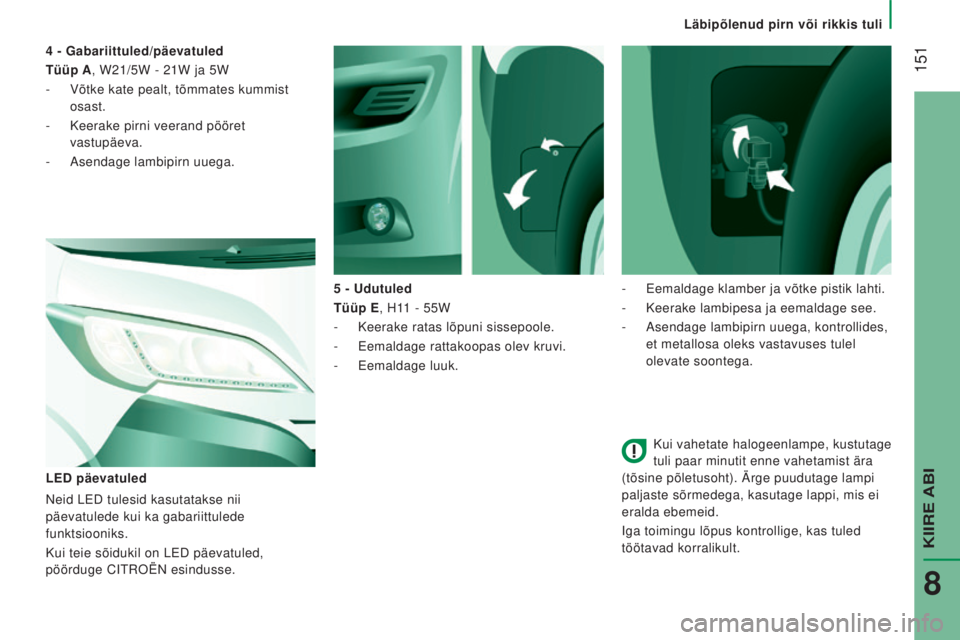

Page 153 of 308

151
jumper_et_Chap08_Aide-Rapide_ed01-2015
Kui vahetate halogeenlampe, kustutage
tuli paar minutit enne vahetamist ära
(tõsine põletusoht). Ärge puudutage lampi
paljaste sõrmedega, kasutage lappi, mis ei
eralda ebemeid.
Iga toimingu lõpus kontrollige, kas tuled
töötavad korralikult.
5
- Udutuled
Tüüp E, H11
- 55W
-
Keerake ratas lõpuni sissepoole.
-
Eemaldage rattakoopas olev kruvi.
-
Eemaldage luuk.
LED päevatuled
Neid LED tulesid kasutatakse nii
päevatulede kui ka gabariittulede
funktsiooniks.
Kui teie sõidukil on LED päevatuled,
pöörduge CITROËN esindusse. 4
- Gabariittuled/päevatuled
Tüüp A, W21/5W - 21W ja 5W
-
Võtke kate pealt, tõmmates kummist
osast.
-
Keerake pirni veerand pööret
vastupäeva.
-
Asendage lambipirn uuega.
-
Eemaldage klamber ja võtke pistik lahti.
-
Keerake lambipesa ja eemaldage see.
-
Asendage lambipirn uuega, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.
Läbipõlenud pirn või rikkis tuli
KIIRE ABI
8

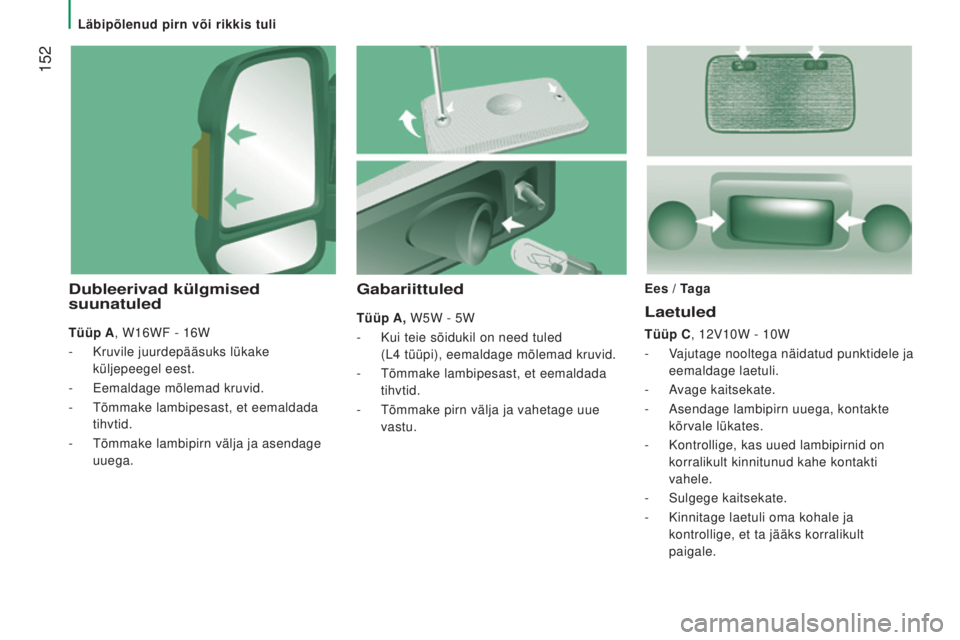

Page 154 of 308

152
jumper_et_Chap08_Aide-Rapide_ed01-2015
Laetuled
Tüüp C, 12V10W - 10W
-
V
ajutage nooltega näidatud punktidele ja
eemaldage laetuli.
-
A
vage kaitsekate.
-
Asendage lambipirn uuega, kontakte
kõrvale lükates.
-
Kontrollige, kas uued lambipirnid on
korralikult kinnitunud kahe kontakti
vahele.
-
Sulgege kaitsekate.
-
Kinnitage laetuli oma kohale ja
kontrollige, et ta jääks korralikult
paigale.
Gabariittuled
Tüüp A, W5W - 5W
-
Kui teie sõidukil on need tuled
(L4
tüüpi), eemaldage mõlemad kruvid.
-
Tõmmake lambipesast, et eemaldada
tihvtid.
-
Tõmmake pirn välja ja vahetage uue
vastu.
Dubleerivad külgmised
suunatuled
Tüüp A, W16WF - 16W
-
Kruvile juurdepääsuks lükake
küljepeegel eest.
-
Eemaldage mõlemad kruvid.
-
Tõmmake lambipesast, et eemaldada
tihvtid.
-
Tõmmake lambipirn välja ja asendage
uuega. Ees / Taga
Läbipõlenud pirn või rikkis tuli

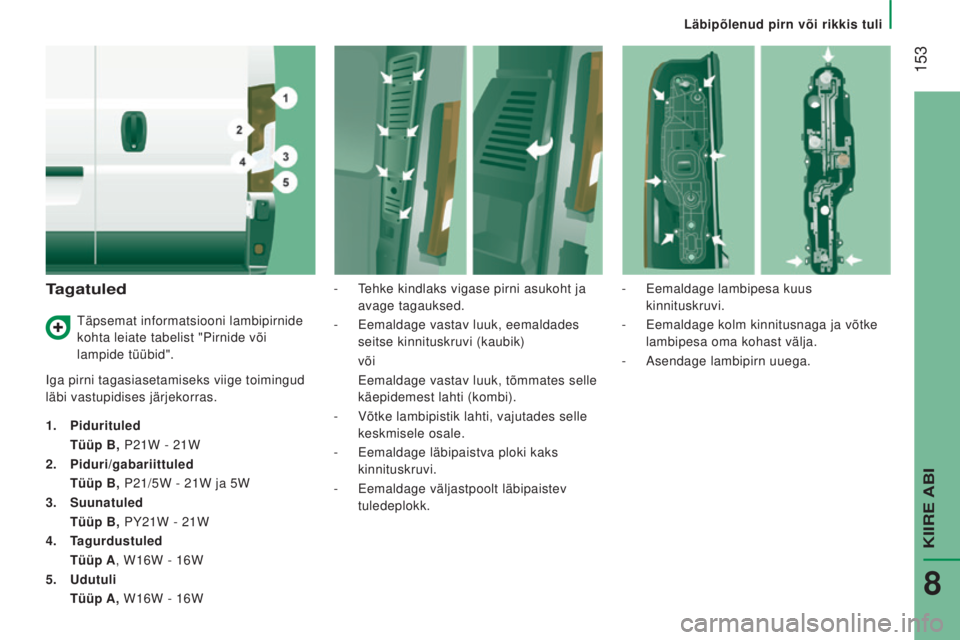

Page 155 of 308

153
jumper_et_Chap08_Aide-Rapide_ed01-2015
Tagatuled
Iga pirni tagasiasetamiseks viige toimingud
läbi vastupidises järjekorras.
1.
Pidurituled
Tüüp B,
P21W - 21W
2.
Piduri/gabariittuled
Tüüp B,
P21/5W - 21W ja 5W
3.
Suunatuled
Tüüp B,
PY21W - 21W
4.
T
agurdustuled
Tüüp A
, W16W - 16W
5.
Udutuli
Tüüp A,
W16W - 16W -
T
ehke kindlaks vigase pirni asukoht ja
avage tagauksed.
-
Eemaldage vastav luuk, eemaldades
seitse kinnituskruvi (kaubik)
või Eemaldage vastav luuk, tõmmates selle
käepidemest lahti (kombi).
-
Võtke lambipistik lahti, vajutades selle
keskmisele osale.
-
Eemaldage läbipaistva ploki kaks
kinnituskruvi.
-
Eemaldage väljastpoolt läbipaistev
tuledeplokk. -
Eemaldage lambipesa kuus
kinnituskruvi.
-
Eemaldage kolm kinnitusnaga ja võtke
lambipesa oma kohast välja.
-
Asendage lambipirn uuega.
Täpsemat informatsiooni lambipirnide
kohta leiate tabelist "Pirnide või
lampide tüübid".
Läbipõlenud pirn või rikkis tuli
KIIRE ABI
8
Page 156 of 308

154
jumper_et_Chap08_Aide-Rapide_ed01-2015
Lisapidurituli
Tüüp A, W5W - 5W (x 4)
-
Eemaldage mõlemad tule kruvid.
-
Võtke tuli välja, seda enda poole tõmmates.
Numbrimärgi tuled
Tüüp C, C5W - 5W
-
V
ajutage noolega näidatud punkti ja
eemaldage plastikkate.
-
Eemaldage defektne pirn, kontakte laiali
lükates.
-
Pärast pirni vahetamist veenduge, et
uus pirn oleks kindlalt kahe kontakti
vahel kinni.
-
Asetage plastikkate tagasi ja vajutage
sellele lukustamiseks. -
Võtke lambipesa välja, selle klambreid
sissepoole vajutades.
- Tõmmake läbipõlenud pirn välja.
-
Asendage pirn uuega.
Läbipõlenud pirn või rikkis tuli
Page 157 of 308

155
jumper_et_Chap08_Aide-Rapide_ed01-2015
KLAASIPUHASTI HARJA
V
AHETAMINE
Esiosas asuvate astmete abil pääsete
paremini ligi klaasipuhastile ja klaasipesuri
avadele.Esiklaasipuhasti harja vahetamine
Tõstke klaasipuhasti üles.
Eemaldage nupule vajutades klaasipuhasti
hari, seda väljapoole tõmmates.
Asetage paigale uus hari ja kontrollige, et
see oleks korralikult kinni.
Laske klaasipuhasti alla.
Kontrollige, et klaasi- või tuledepesuri
avad ei oleks ummistunud.
Kulunud klaasipuhasti hari
KIIRE ABI
8

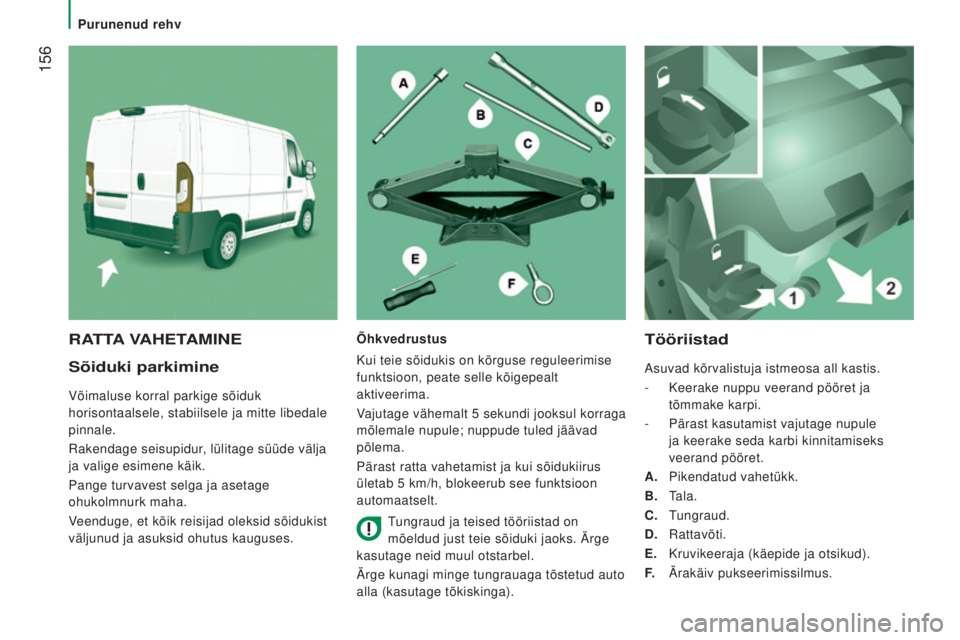

Page 158 of 308

156
jumper_et_Chap08_Aide-Rapide_ed01-2015
Sõiduki parkimine
Võimaluse korral parkige sõiduk
horisontaalsele, stabiilsele ja mitte libedale
pinnale.
Rakendage seisupidur, lülitage süüde välja
ja valige esimene käik.
Pange turvavest selga ja asetage
ohukolmnurk maha.
Veenduge, et kõik reisijad oleksid sõidukist
väljunud ja asuksid ohutus kauguses.
Tööriistad
Asuvad kõrvalistuja istmeosa all kastis.
-
Keerake nuppu veerand pööret ja
tõmmake karpi.
-
Pärast kasutamist vajutage nupule
ja keerake seda karbi kinnitamiseks
veerand pööret.
A.
Pikendatud vahetükk.
B.
Tala.
C.
Tungraud.
D.
Rattavõti.
E.
Kruvikeeraja (käepide ja otsikud).
f
.
Ärakäiv pukseerimissilmus.
RATTA VAHETAMINEÕhkvedrustus
Kui teie sõidukis on kõrguse reguleerimise
funktsioon, peate selle kõigepealt
aktiveerima.
Vajutage vähemalt 5
sekundi jooksul korraga
mõlemale nupule; nuppude tuled jäävad
põlema.
Pärast ratta vahetamist ja kui sõidukiirus
ületab 5
km/h, blokeerub see funktsioon
automaatselt.
Tungraud ja teised tööriistad on
mõeldud just teie sõiduki jaoks. Ärge
kasutage neid muul otstarbel.
Ärge kunagi minge tungrauaga tõstetud auto
alla (kasutage tõkiskinga).
Purunenud rehv

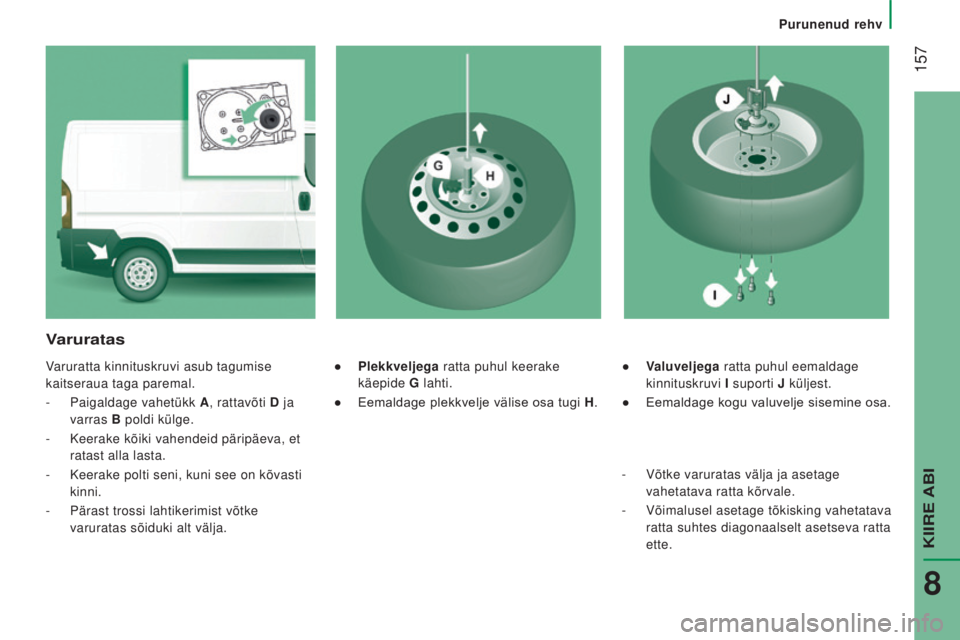

Page 159 of 308

157
jumper_et_Chap08_Aide-Rapide_ed01-2015
● Valuveljega ratta puhul eemaldage
kinnituskruvi I suporti J küljest.
● Eemaldage
kogu valuvelje sisemine osa.
Varuratas
Varuratta kinnituskruvi asub tagumise
kaitseraua taga paremal.
-
Paigaldage vahetükk
A, rattavõti D ja
varras B poldi külge.
-
Keerake kõiki vahendeid päripäeva, et
ratast alla lasta.
-
Keerake polti seni, kuni see on kõvasti
kinni.
-
Pärast trossi lahtikerimist võtke
varuratas sõiduki alt välja. ●
Plekkveljega ratta puhul keerake
käepide G lahti.
● Eemaldage
plekkvelje välise osa tugi H.
-
Võtke varuratas välja ja asetage
vahetatava ratta kõrvale.
-
Võimalusel asetage tõkisking vahetatava
ratta suhtes diagonaalselt asetseva ratta
ette.
Purunenud rehv
KIIRE ABI
8

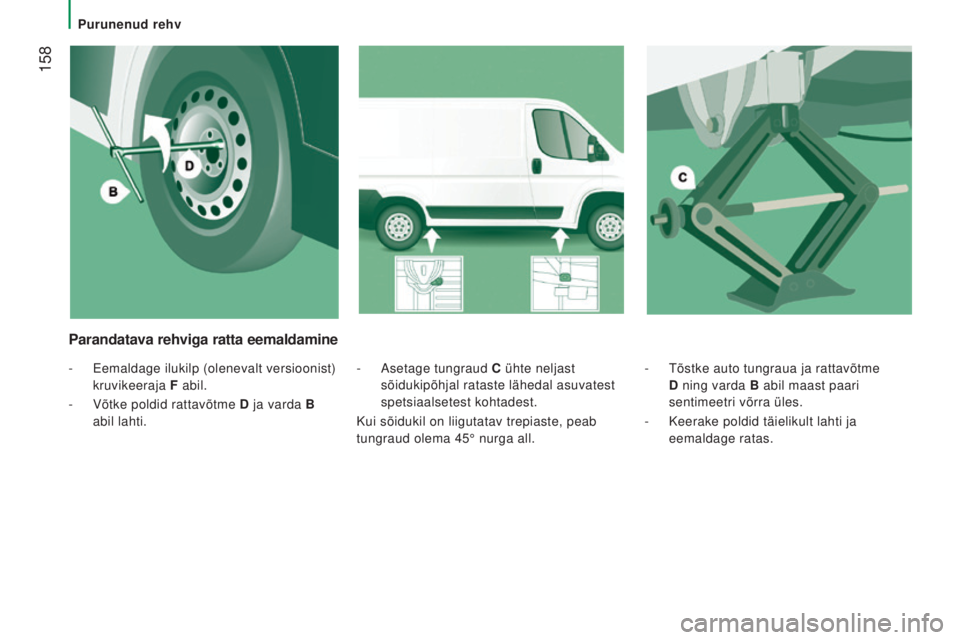

Page 160 of 308

158
jumper_et_Chap08_Aide-Rapide_ed01-2015
- Tõstke auto tungraua ja rattavõtme
D ning varda B abil maast paari
sentimeetri võrra üles.
-
Keerake poldid täielikult lahti ja
eemaldage ratas.
-
Asetage tungraud
C
ühte neljast
sõidukipõhjal rataste lähedal asuvatest
spetsiaalsetest kohtadest.
Kui sõidukil on liigutatav trepiaste, peab
tungraud olema 45° nurga all.
Parandatava rehviga ratta eemaldamine
- Eemaldage ilukilp (olenevalt versioonist)
kruvikeeraja
f abil.
-
Võtke poldid rattavõtme
D ja varda B
abil lahti.
Purunenud rehv
