CITROEN JUMPER 2016 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2016, Model line: JUMPER, Model: CITROEN JUMPER 2016Pages: 308, PDF Size: 11.03 MB
Page 31 of 308
29
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

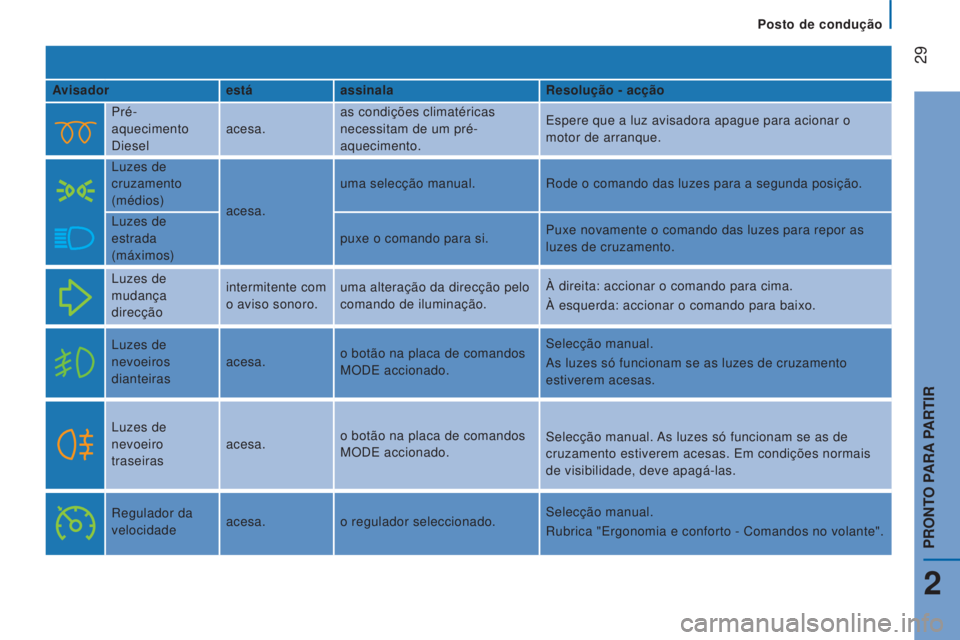

Avisadorestáassinala Resolução - acção
Pré-
aquecimento
Diesel acesa.as condições climatéricas
necessitam de um pré-
aquecimento. Espere que a luz avisadora apague para acionar o
motor de arranque.
Luzes de
cruzamento
(médios) acesa.uma selecção manual.
Rode o comando das luzes para a segunda posição.
Luzes de
estrada
(máximos) puxe o comando para si.
Puxe novamente o comando das luzes para repor as
luzes de cruzamento.
Luzes de
mudança
direcção intermitente com
o aviso sonoro.
uma alteração da direcção pelo
comando de iluminação. À direita: accionar o comando para cima.
À esquerda: accionar o comando para baixo.
Luzes de
nevoeiros
dianteiras acesa.
o botão na placa de comandos
MODE accionado. Selecção manual.
As luzes só funcionam se as luzes de cruzamento
estiverem acesas.
Luzes de
nevoeiro
traseiras acesa.
o botão na placa de comandos
MODE accionado. Selecção manual. As luzes só funcionam se as de
cruzamento estiverem acesas. Em condições normais
de visibilidade, deve apagá-las.
Regulador da
velocidade acesa.
o regulador seleccionado. Selecção manual.
Rubrica "Ergonomia e conforto - Comandos no volante".
Posto de condução
2
PRONTO PARA PARTIR
Page 32 of 308
30
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

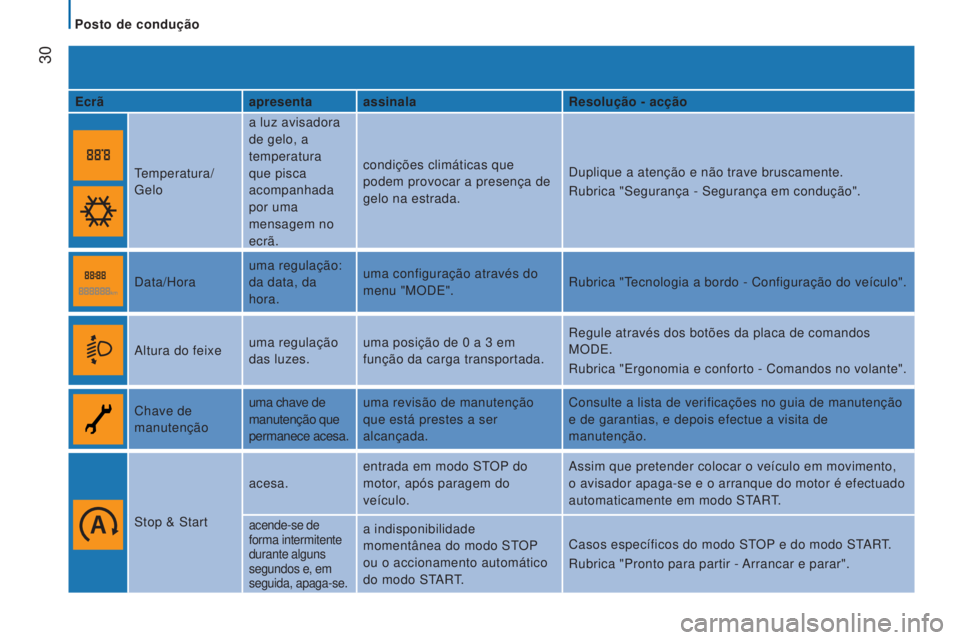

Ecrãapresenta assinala Resolução - acção
Temperatura/
Gelo a luz avisadora
de gelo, a
temperatura
que pisca
acompanhada
por uma
mensagem no
ecrã.condições climáticas que
podem provocar a presença de
gelo na estrada.
Duplique a atenção e não trave bruscamente.
Rubrica "Segurança - Segurança em condução".
Data/Hora uma regulação:
da data, da
hora.uma configuração através do
menu "MODE".
Rubrica "Tecnologia a bordo - Configuração do veículo".
Altura do feixe uma regulação
das luzes.uma posição de 0
a 3 em
função da carga transportada. Regule através dos botões da placa de comandos
MODE.
Rubrica "Ergonomia e conforto - Comandos no volante".
Chave de
manutenção uma chave de
manutenção que
permanece acesa.uma revisão de manutenção
que está prestes a ser
alcançada. Consulte a lista de verificações no guia de manutenção
e de garantias, e depois efectue a visita de
manutenção.
Stop & Start acesa.
entrada em modo STOP do
motor, após paragem do
veículo. Assim que pretender colocar o veículo em movimento,
o avisador apaga-se e o arranque do motor é efectuado
automaticamente em modo START.
acende-se de
forma intermitente
durante alguns
segundos e, em
seguida, apaga-se.a indisponibilidade
momentânea do modo STOP
ou o accionamento automático
do modo START.Casos específicos do modo STOP e do modo START.
Rubrica "Pronto para partir - Arrancar e parar".
Posto de condução
Page 33 of 308
31
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

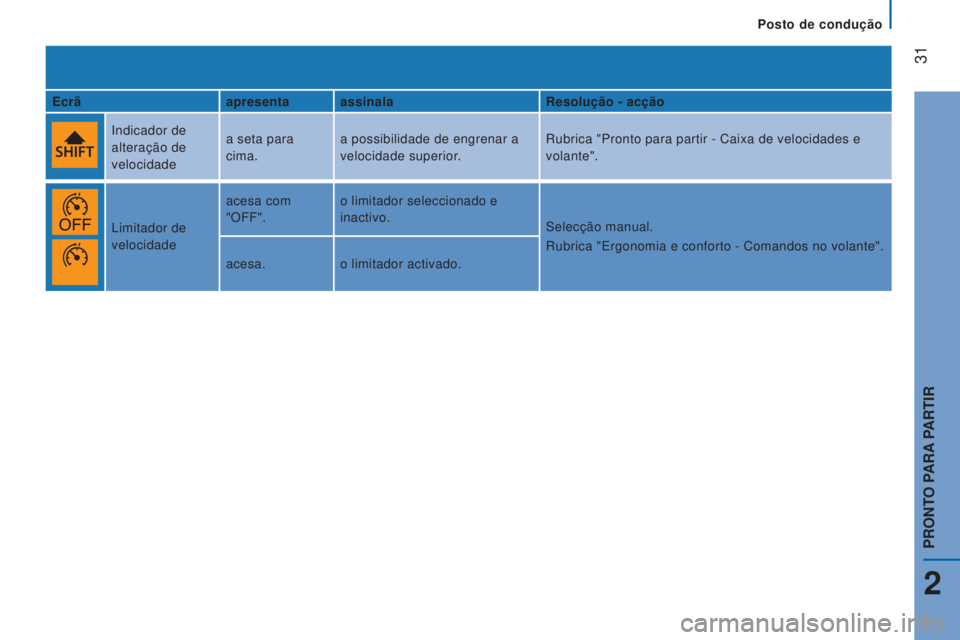

Ecrãapresenta assinala Resolução - acção
Indicador de
alteração de
velocidade a seta para
cima.
a possibilidade de engrenar a
velocidade superior. Rubrica "Pronto para partir - Caixa de velocidades e
volante".
Limitador de
velocidade acesa com
"OFF".
o limitador seleccionado e
inactivo.
Selecção manual.
Rubrica "Ergonomia e conforto - Comandos no volante".
acesa. o limitador activado.
Posto de condução
2
PRONTO PARA PARTIR
Page 34 of 308
32
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

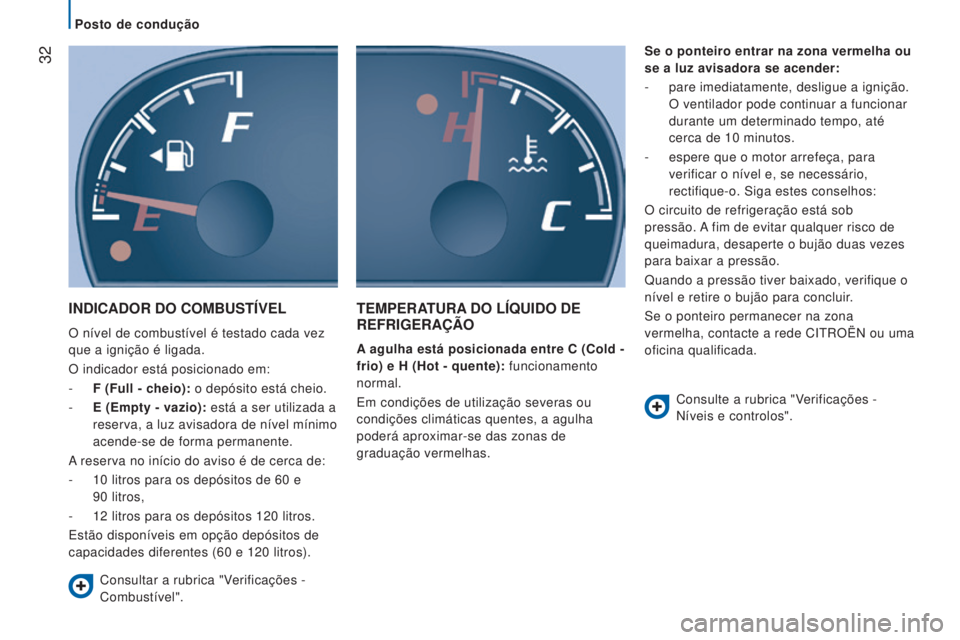

INDICADOR DO COMBUSTÍVEL
O nível de combustível é testado cada vez
que a ignição é ligada.
O indicador está posicionado em:
-
F (Full - cheio):
o depósito está cheio.
-
E (Empty - vazio):
está a ser utilizada a
reserva, a luz avisadora de nível mínimo
acende-se de forma permanente.
A reserva no início do aviso é de cerca de:
-
10
litros para os depósitos de 60 e
90
litros,
-
12
litros para os depósitos 120 litros.
Estão disponíveis em opção depósitos de
capacidades diferentes (60
e 120 litros).
TEMPERATURA DO LÍQUIDO DE REFRIGERAÇÃO
A agulha está posicionada entre C (Cold -
frio) e h ( h ot - quente): funcionamento
normal.
Em condições de utilização severas ou
condições climáticas quentes, a agulha
poderá aproximar-se das zonas de
graduação vermelhas. Se o ponteiro entrar na zona vermelha ou
se a luz avisadora se acender:
-
pare imediatamente, desligue a ignição.
O ventilador pode continuar a funcionar
durante um determinado tempo, até
cerca de 10 minutos.
-
espere que o motor arrefeça, para
verificar o nível e, se necessário,
rectifique-o. Siga estes conselhos:
O circuito de refrigeração está sob
pressão. A fim de evitar qualquer risco de
queimadura, desaperte o bujão duas vezes
para baixar a pressão.
Quando a pressão tiver baixado, verifique o
nível e retire o bujão para concluir.
Se o ponteiro permanecer na zona
vermelha, contacte a rede CITROËN ou uma
oficina qualificada.
Consultar a rubrica "Verificações -
Combustível". Consulte a rubrica "Verificações -
Níveis e controlos".
Posto de condução
Page 35 of 308
33
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

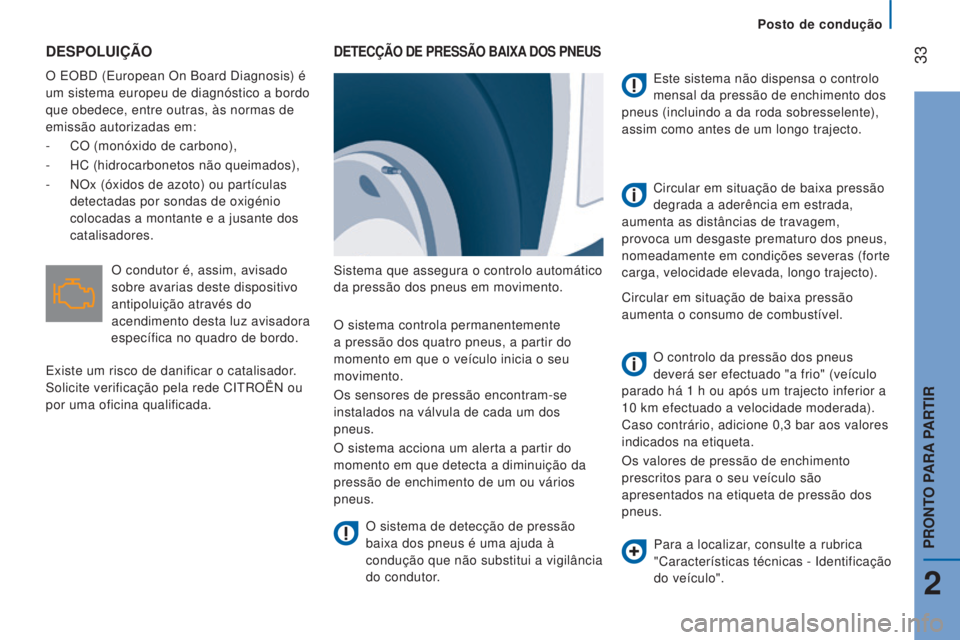

DESPOLUIÇÃO
O EOBD (European On Board Diagnosis) é
um sistema europeu de diagnóstico a bordo
que obedece, entre outras, às normas de
emissão autorizadas em:
-
CO (monóxido de carbono),
-
HC (hidrocarbonetos não queimados),
-
NOx (óxidos de azoto) ou partículas
detectadas por sondas de oxigénio
colocadas a montante e a jusante dos
catalisadores.
DETECÇÃO DE PRESSÃO BAIxA DOS PNEUS
Sistema que assegura o controlo automático
da pressão dos pneus em movimento.
O sistema de detecção de pressão
baixa dos pneus é uma ajuda à
condução que não substitui a vigilância
do condutor. Este sistema não dispensa o controlo
mensal da pressão de enchimento dos
pneus (incluindo a da roda sobresselente),
assim como antes de um longo trajecto.
Circular em situação de baixa pressão
aumenta o consumo de combustível.
O sistema controla permanentemente
a pressão dos quatro pneus, a partir do
momento em que o veículo inicia o seu
movimento.
Os sensores de pressão encontram-se
instalados na válvula de cada um dos
pneus.
O sistema acciona um alerta a partir do
momento em que detecta a diminuição da
pressão de enchimento de um ou vários
pneus. O controlo da pressão dos pneus
deverá ser efectuado "a frio" (veículo
parado há 1
h ou após um trajecto inferior a
10
km efectuado a velocidade moderada).
Caso contrário, adicione 0,3
bar aos valores
indicados na etiqueta.
Os valores de pressão de enchimento
prescritos para o seu veículo são
apresentados na etiqueta de pressão dos
pneus.
O condutor é, assim, avisado
sobre avarias deste dispositivo
antipoluição através do
acendimento desta luz avisadora
específica no quadro de bordo.
Existe um risco de danificar o catalisador.
Solicite verificação pela rede CITROËN ou
por uma oficina qualificada.
Para a localizar, consulte a rubrica
"Características técnicas - Identificação
do veículo".
Circular em situação de baixa pressão
degrada a aderência em estrada,
aumenta as distâncias de travagem,
provoca um desgaste prematuro dos pneus,
nomeadamente em condições severas (forte
carga, velocidade elevada, longo trajecto).
Posto de condução
2
PRONTO PARA PARTIR
Page 36 of 308
34
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

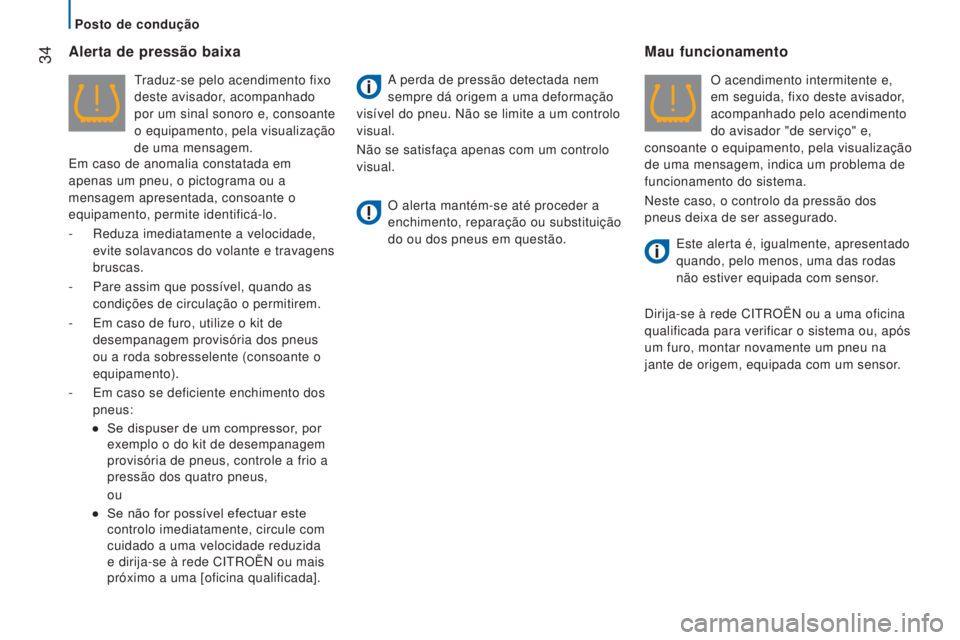

Alerta de pressão baixa
Traduz-se pelo acendimento fixo
deste avisador, acompanhado
por um sinal sonoro e, consoante
o equipamento, pela visualização
de uma mensagem.
Em caso de anomalia constatada em
apenas um pneu, o pictograma ou a
mensagem apresentada, consoante o
equipamento, permite identificá-lo.
-
Reduza imediatamente a velocidade,
evite solavancos do volante e travagens
bruscas.
-
Pare assim que possível, quando as
condições de circulação o permitirem.
-
Em caso de furo, utilize o kit de
desempanagem provisória dos pneus
ou a roda sobresselente (consoante o
equipamento).
-
Em caso se deficiente enchimento dos
pneus:
●
Se dispuser de um compressor
, por
exemplo o do kit de desempanagem
provisória de pneus, controle a frio a
pressão dos quatro pneus,
ou
●
Se não for possível efectuar este
controlo imediatamente, circule com
cuidado a uma velocidade reduzida
e dirija-se à rede CITROËN ou mais
próximo a uma [oficina qualificada]. A perda de pressão detectada nem
sempre dá origem a uma deformação
visível do pneu. Não se limite a um controlo
visual.
Não se satisfaça apenas com um controlo
visual.
O alerta mantém-se até proceder a
enchimento, reparação ou substituição
do ou dos pneus em questão.
Mau funcionamento
O acendimento intermitente e,
em seguida, fixo deste avisador,
acompanhado pelo acendimento
do avisador "de serviço" e,
consoante o equipamento, pela visualização
de uma mensagem, indica um problema de
funcionamento do sistema.
Neste caso, o controlo da pressão dos
pneus deixa de ser assegurado.
Este alerta é, igualmente, apresentado
quando, pelo menos, uma das rodas
não estiver equipada com sensor.
Dirija-se à rede CITROËN ou a uma oficina
qualificada para verificar o sistema ou, após
um furo, montar novamente um pneu na
jante de origem, equipada com um sensor.
Posto de condução
Page 37 of 308
35
jumper_pt_Chap02_Pret-a-Partir_ed01-2015
INDICADOR DE MANUTENÇÃO
Quando a ignição é ligada e durante alguns
segundos, acende-se a chave que simboliza
o indicador de manutenção: o ecrã informa
que foi atingido o prazo para efectuar a
próxima revisão, de acordo com o plano
comunicado no guia de manutenção e de
garantias. Esta informação é determinada
em função da quilometragem percorrida
desde a anterior revisão.
Após alguns segundos, o ecrã regressa ao
seu estado normal.Uma pressão contínua permite aceder ao
ecrã inicial.
Consulte a rubrica "Tecnologia a bordo -
Configuração do veículo".
Degradação do óleo do motor
Consultar a lista de verificações no
guia de manutenção e de garantias
que foi entregue juntamente com o
veículo.
Pedido de informações de manutenção
Para aceder em qualquer altura às
indicações de manutenção, premir por
breves momentos a tecla MODE.
Utilizar as setas para cima/para baixo para
visualizar informações sobre a degradação
e o uso do óleo do motor.
Uma nova pressão da tecla MODE permite
voltar aos diferentes menus do ecrã.Menu...
Seleccionar...Permite...
11
Serviço Serviço
(Km/milhas
antes da
revisão) Apresentar os
quilómetros/
milhas que
ainda se
podem
percorrer até
à próxima
revisão.
Óleo (Km/
milhas
antes da
próxima
mudança
de óleo do
motor)
Apresentar os
quilómetros/
milhas que
ainda se podem
percorrer até à
próxima mudança
de óleo do motor.
Reposição a zeros
A intermitência permanente do indicador
é interrompida por uma oficina qualificada
utilizando uma ferramenta de diagnóstico. Esta segunda luz indicadora,
acoplada à primeira, acende-se
no quadrante quando não se
mudou o óleo e a degradação
ultrapassou um novo limite. Para evitar
qualquer degradação e antes de atingir esse
limite, mude o óleo do motor. Esta luz indicadora pisca e, se
o seu veículo estiver equipado
com esta função, aparece uma
mensagem a cada arranque.
Isso significa que o sistema detectou uma
degradação do óleo do motor. Deve mudar o
óleo o mais rapidamente possível.
Nas motorizações 3.0 l HDi, o regime do
motor fica limitado a 3000 RPM e depois a
1500 RPM enquanto o óleo não for mudado.
Mude o óleo do motor para evitar qualquer
deterioração.
Posto de condução
2
PRONTO PARA PARTIR
Page 38 of 308
36
jumper_pt_Chap02_Pret-a-Partir_ed01-2015
Para mudar facilmente as velocidades,
pressione sempre a fundo o pedal da
embraiagem.
Para evitar qualquer incómodo debaixo do
pedal:
-
verifique se o tapete está bem
posicionado,
-
nunca sobreponha vários tapetes.
Evite deixar a mão em cima da alavanca das
velocidades, uma vez que o esforço exercido,
mesmo que ligeiro, pode a longo prazo
desgastar os elementos interiores da caixa.
CAIxA DE VELOCIDADES MANUAL
Marcha-atrás
Levante o anel debaixo da parte superior da
alavanca para engrenar a marcha-atrás. Nunca a engrene antes que o veículo esteja
totalmente parado.
O movimento deve ser efectuado lentamente
para reduzir o ruído de engrenamento da
marcha-atrás.
Se o seu veículo possuir este
equipamento, o dispositivo de ajuda
ao estacionamento é accionado quando a
marcha-atrás é engrenada, sendo emitido
um sinal sonoro.
Consulte a rubrica "Tecnologia
a bordo - Ajuda ao estacionamento".
INDICADOR DE PASSAGEM DE VELOCIDADE
Segundo a versão ou motorizaçã, este
sistema permite reduzir o consumo de
combustível preconizando uma mudança de
velocidade superior.
As indicações de engrenar uma velocidade
não devem ser consideradas obrigatórias.
Com efeito, a configuração da estrada, a
densidade da circulação ou a segurança
são elementos determinantes na escolha
da veliocidade ideal. O condutor conserva
assim a responsabilidade de seguir ou não
as indicações do sistema.
O sistema não propõe de modo algum
engrenar a primeira velocidade, a marcha-
atrás ou reduzir as velocidades.
Caixa de velocidades e volante
Page 39 of 308
37
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

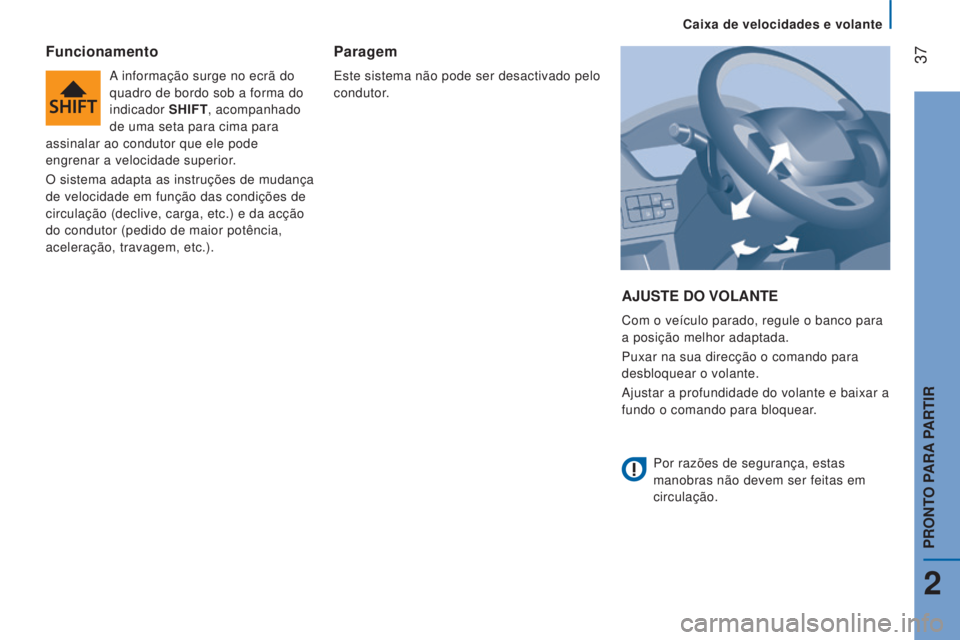

AJUSTE DO VOLANTE
Com o veículo parado, regule o banco para
a posição melhor adaptada.
Puxar na sua direcção o comando para
desbloquear o volante.
Ajustar a profundidade do volante e baixar a
fundo o comando para bloquear.
Funcionamento
A informação surge no ecrã do
quadro de bordo sob a forma do
indicador S
h IFT, acompanhado
de uma seta para cima para
assinalar ao condutor que ele pode
engrenar a velocidade superior.
O sistema adapta as instruções de mudança
de velocidade em função das condições de
circulação (declive, carga, etc.) e da acção
do condutor (pedido de maior potência,
aceleração, travagem, etc.).
Paragem
Este sistema não pode ser desactivado pelo
condutor.
Por razões de segurança, estas
manobras não devem ser feitas em
circulação.
Caixa de velocidades e volante
2
PRONTO PARA PARTIR
Page 40 of 308
38
jumper_pt_Chap02_Pret-a-Partir_ed01-2015

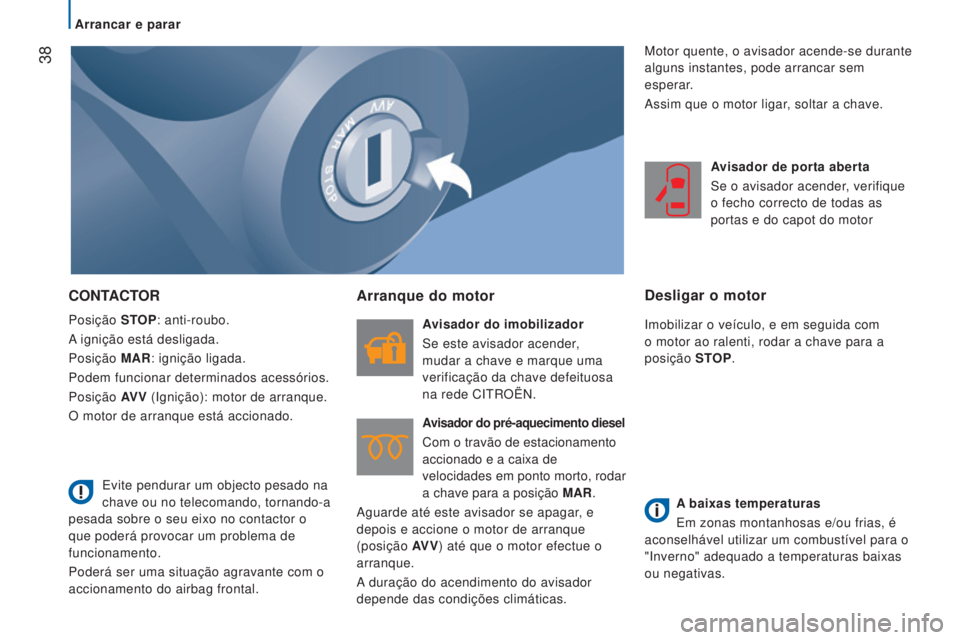

CONTACTOR
Posição STOP: anti-roubo.
A ignição está desligada.
Posição MAR: ignição ligada.
Podem funcionar determinados acessórios.
Posição AV V (Ignição): motor de arranque.
O motor de arranque está accionado.
Arranque do motor
Avisador do imobilizador
Se este avisador acender
,
mudar a chave e marque uma
verificação da chave defeituosa
na rede CITROËN.
Avisador do pré-aquecimento diesel
Com o travão de estacionamento
accionado e a caixa de
velocidades em ponto morto, rodar
a chave para a posição MAR.
Aguarde até este avisador se apagar, e
depois e accione o motor de arranque
(posição AV V) até que o motor efectue o
arranque.
A duração do acendimento do avisador
depende das condições climáticas. Avisador de porta aberta
Se o avisador acender, verifique
o fecho correcto de todas as
portas e do capot do motor
Desligar o motor
Imobilizar o veículo, e em seguida com
o motor ao ralenti, rodar a chave para a
posição
STOP.
A baixas temperaturas
Em zonas montanhosas e/ou frias, é
aconselhável utilizar um combustível para o
"Inverno" adequado a temperaturas baixas
ou negativas.
Evite pendurar um objecto pesado na
chave ou no telecomando, tornando-a
pesada sobre o seu eixo no contactor o
que poderá provocar um problema de
funcionamento.
Poderá ser uma situação agravante com o
accionamento do airbag frontal. Motor quente, o avisador acende-se durante
alguns instantes, pode arrancar sem
esperar.
Assim que o motor ligar, soltar a chave.
Arrancar e parar
