CITROEN JUMPER 2016 Manuales de Empleo (in Spanish)

79
jumper_es_Chap03_Ergo-et-confort_ed01-2015

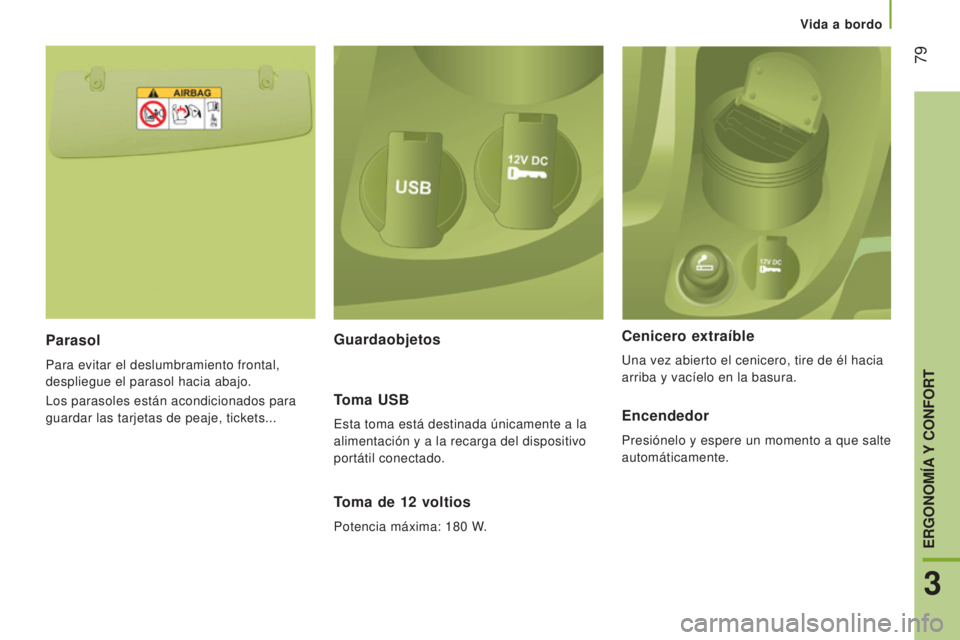

Parasol
Para evitar el deslumbramiento frontal,
despliegue el parasol hacia abajo.
Los parasoles están acondicionados para
guardar las tarjetas de peaje, tickets...
Toma de 12 voltios
Potencia máxima: 180 W.
Cenicero extraíble
Una vez abierto el cenicero, tire de él hacia
arriba y vacíelo en la basura.
Guardaobjetos
Toma USB
Esta toma está destinada únicamente a la
alimentación y a la recarga del dispositivo
portátil conectado.Encendedor
Presiónelo y espere un momento a que salte
automáticamente.
Vida a bordo
3
ERGONOMÍA Y CONFORT

80
jumper_es_Chap03_Ergo-et-confort_ed01-2015
Unos mandos, situados en la
parte inferior del salpicadero lado
conductor, permiten al conductor
activar/desactivar la luz del
acompañante.
Luces de lectura
Se accionan mediante los interruptores.
El interruptor del conductor acciona las dos
luces conjuntamente.
El interruptor del acompañante acciona, o
bien la luz del conductor, o bien la luz del
acompañante.
Luz de techo
Se activa mediante:
-
Los interruptores situados en el plafón,

con el contacto puesto o en posición
MAR.
-

La apertura o cierre de una de las

puertas delanteras.
-

El bloqueo/desbloqueo del vehículo.
Se apaga automáticamente:
-


Si no se ha presionado el interruptor ni a

la derecha, ni a la izquierda.
-

En todos los casos al cabo de

15
minutos, si las puertas se quedan
abiertas.
-

Al poner el contacto.
Estante superior
Está situado encima de los parasoles.
Carga máxima: 20 kg aproximadamente.
Vida a bordo

81
jumper_es_Chap03_Ergo-et-confort_ed01-2015

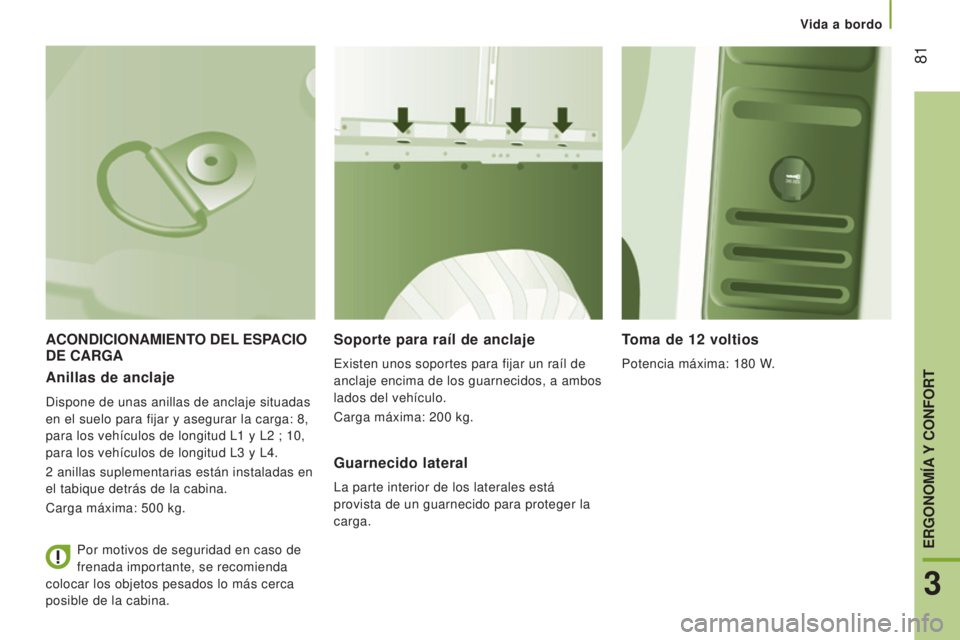

ACONDICIONAMIENTO DEL ESPACIO DE
CARGASoporte para raíl de anclaje
Existen unos soportes para fijar un raíl de
anclaje encima de los guarnecidos, a ambos
lados del vehículo.
Carga máxima: 200
kg.
Toma de 12 voltios
Potencia máxima: 180 W.Anillas de anclaje
Dispone de unas anillas de anclaje situadas
en el suelo para fijar y asegurar la carga: 8,
para los vehículos de longitud L1 y L2 ; 10,
para los vehículos de longitud L3
y L4.
2
anillas suplementarias están instaladas en
el tabique detrás de la cabina.
Carga máxima: 500
kg.
Guarnecido lateral
La parte interior de los laterales está
provista de un guarnecido para proteger la
carga.
Por motivos de seguridad en caso de
frenada importante, se recomienda
colocar los objetos pesados lo más cerca
posible de la cabina.
Vida a bordo
3
ERGONOMÍA Y CONFORT

82
jumper_es_Chap03_Ergo-et-confort_ed01-2015

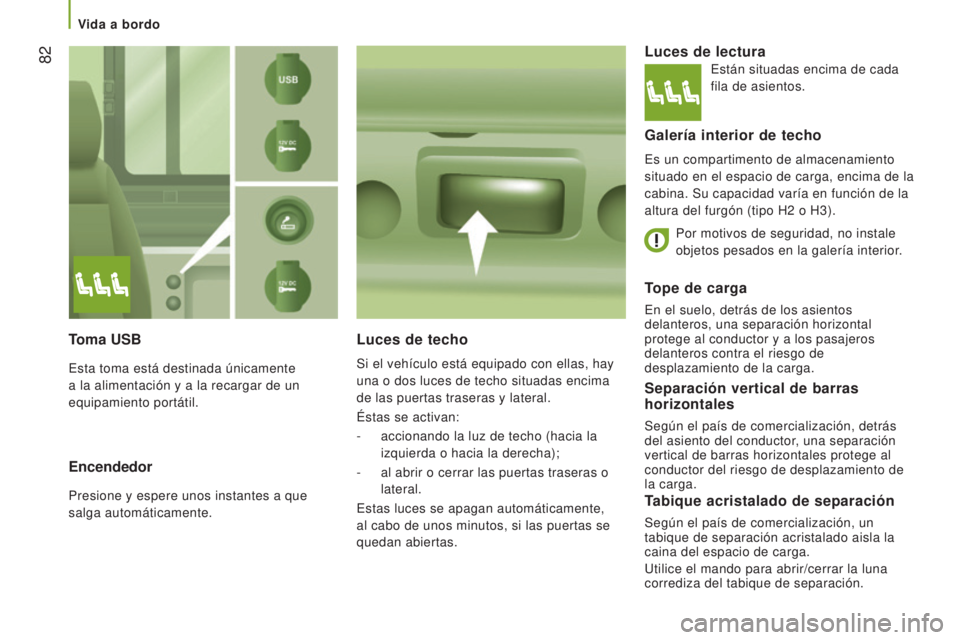

Tope de carga
En el suelo, detrás de los asientos
delanteros, una separación horizontal
protege al conductor y a los pasajeros
delanteros contra el riesgo de
desplazamiento de la carga.
Luces de techo
Si el vehículo está equipado con ellas, hay
una o dos luces de techo situadas encima
de las puertas traseras y lateral.
Éstas se activan:
-
accionando la luz de techo (hacia la

izquierda o hacia la derecha);
-

al abrir o cerrar las puertas traseras o

lateral.
Estas luces se apagan automáticamente,
al cabo de unos minutos, si las puertas se
quedan abiertas.
Luces de lectura
Galería interior de techo
Es un compartimento de almacenamiento
situado en el espacio de carga, encima de la
cabina. Su capacidad varía en función de la
altura del furgón (tipo H2
o H3).
Separación vertical de barras
horizontales
Según el país de comercialización, detrás
del asiento del conductor, una separación
vertical de barras horizontales protege al
conductor del riesgo de desplazamiento de
la carga.
Tabique acristalado de separación
Según el país de comercialización, un
tabique de separación acristalado aisla la
caina del espacio de carga.
Utilice el mando para abrir/cerrar la luna
corrediza del tabique de separación.
Toma USB
Esta toma está destinada únicamente
a la alimentación y a la recargar de un
equipamiento portátil.
Encendedor
Presione y espere unos instantes a que
salga automáticamente. Por motivos de seguridad, no instale
objetos pesados en la galería interior.
Están situadas encima de cada
fila de asientos.
Vida a bordo

83
jumper_es_Chap03_Ergo-et-confort_ed01-2015

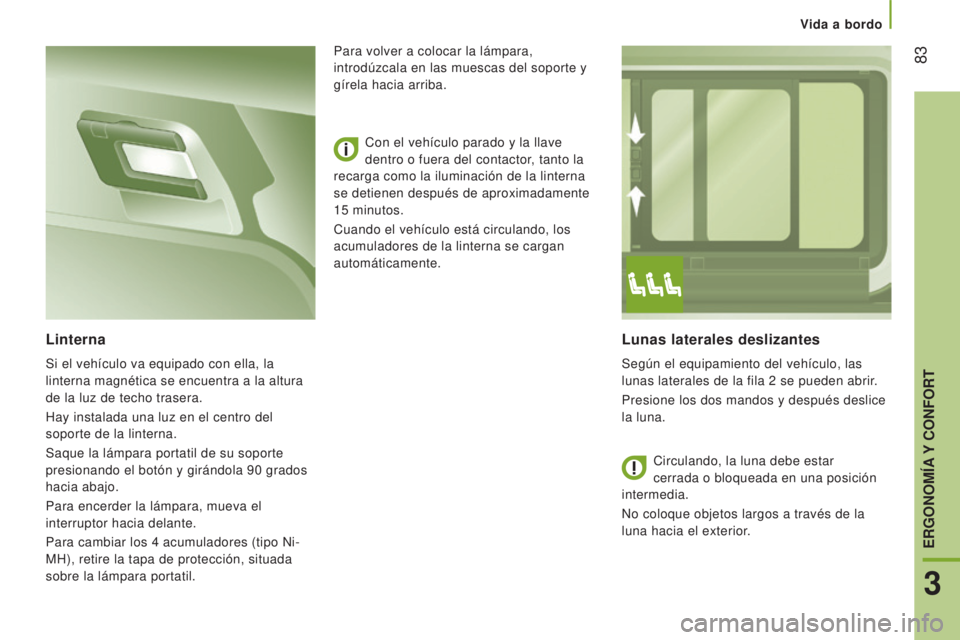

Lunas laterales deslizantes
Según el equipamiento del vehículo, las
lunas laterales de la fila 2 se pueden abrir.
Presione los dos mandos y después deslice
la luna.
Linterna
Si el vehículo va equipado con ella, la
linterna magnética se encuentra a la altura
de la luz de techo trasera.
Hay instalada una luz en el centro del
soporte de la linterna.
Saque la lámpara portatil de su soporte
presionando el botón y girándola 90
grados
hacia abajo.
Para encerder la lámpara, mueva el
interruptor hacia delante.
Para cambiar los 4
acumuladores (tipo Ni-
MH), retire la tapa de protección, situada
sobre la lámpara portatil. Con el vehículo parado y la llave
dentro o fuera del contactor, tanto la
recarga como la iluminación de la linterna
se detienen después de aproximadamente
15 minutos.
Cuando el vehículo está circulando, los
acumuladores de la linterna se cargan
automáticamente. Para volver a colocar la lámpara,
introdúzcala en las muescas del soporte y
gírela hacia arriba.
Circulando, la luna debe estar
cerrada o bloqueada en una posición
intermedia.
No coloque objetos largos a través de la
luna hacia el exterior.
Vida a bordo
3
ERGONOMÍA Y CONFORT

84
jumper_es_Chap03_Ergo-et-confort_ed01-2015

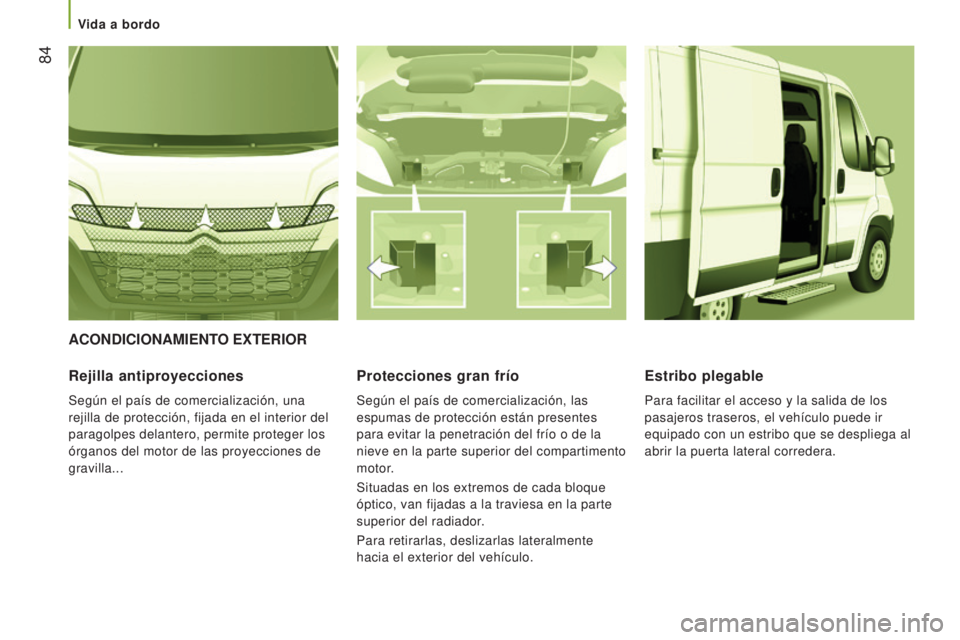

ACONDICIONAMIENTO ExTERIOR
Rejilla antiproyecciones
Según el país de comercialización, una
rejilla de protección, fijada en el interior del
paragolpes delantero, permite proteger los
órganos del motor de las proyecciones de
gravilla...
Protecciones gran frío
Según el país de comercialización, las
espumas de protección están presentes
para evitar la penetración del frío o de la
nieve en la parte superior del compartimento
motor.
Situadas en los extremos de cada bloque
óptico, van fijadas a la traviesa en la parte
superior del radiador.
Para retirarlas, deslizarlas lateralmente
hacia el exterior del vehículo.
Estribo plegable
Para facilitar el acceso y la salida de los
pasajeros traseros, el vehículo puede ir
equipado con un estribo que se despliega al
abrir la puerta lateral corredera.
Vida a bordo

85
jumper_es_Chap03_Ergo-et-confort_ed01-2015

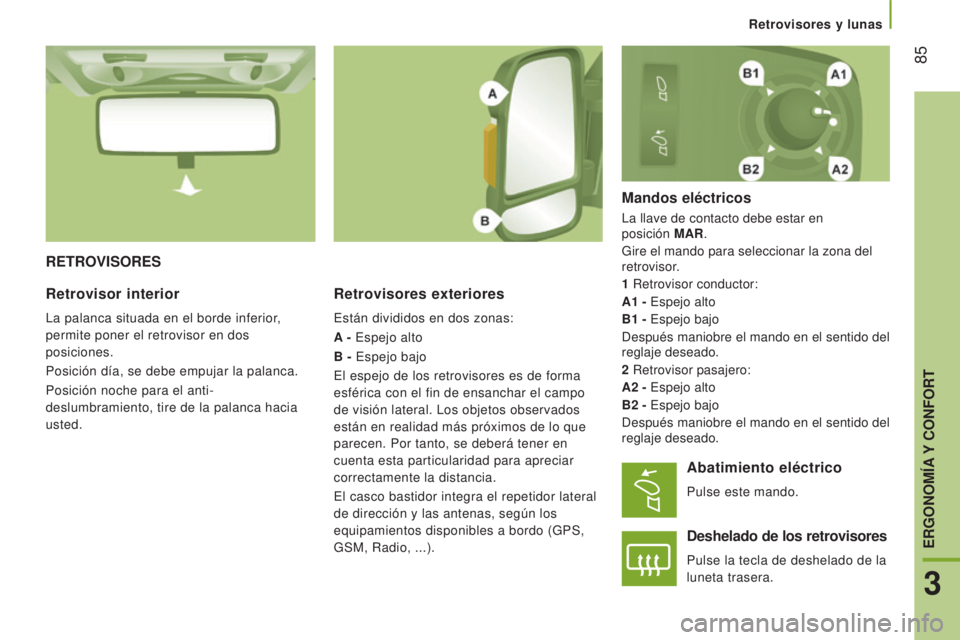

RETROVISORESRetrovisores exteriores
Están divididos en dos zonas:
A - Espejo alto
B - Espejo bajo
El espejo de los retrovisores es de forma
esférica con el fin de ensanchar el campo
de visión lateral. Los objetos observados
están en realidad más próximos de lo que
parecen. Por tanto, se deberá tener en
cuenta esta particularidad para apreciar
correctamente la distancia.
El casco bastidor integra el repetidor lateral
de dirección y las antenas, según los
equipamientos disponibles a bordo (GPS,
GSM, Radio, ...).
Mandos eléctricos
La llave de contacto debe estar en
posición MAR .
Gire el mando para seleccionar la zona del
retrovisor.
1

Retrovisor conductor:
A1

- Espejo alto
B1
- Espejo bajo
Después maniobre el mando en el sentido del
reglaje deseado.
2

Retrovisor pasajero:
A2

- Espejo alto
B2
- Espejo bajo
Después maniobre el mando en el sentido del
reglaje deseado.
Retrovisor interior
La palanca situada en el borde inferior,
permite poner el retrovisor en dos
posiciones.
Posición día, se debe empujar la palanca.
Posición noche para el anti-
deslumbramiento, tire de la palanca hacia
usted.
Abatimiento eléctrico
Pulse este mando.
Deshelado de los retrovisores
Pulse la tecla de deshelado de la
luneta trasera.
Retrovisores y lunas
3
ERGONOMÍA Y CONFORT

86
jumper_es_Chap03_Ergo-et-confort_ed01-2015

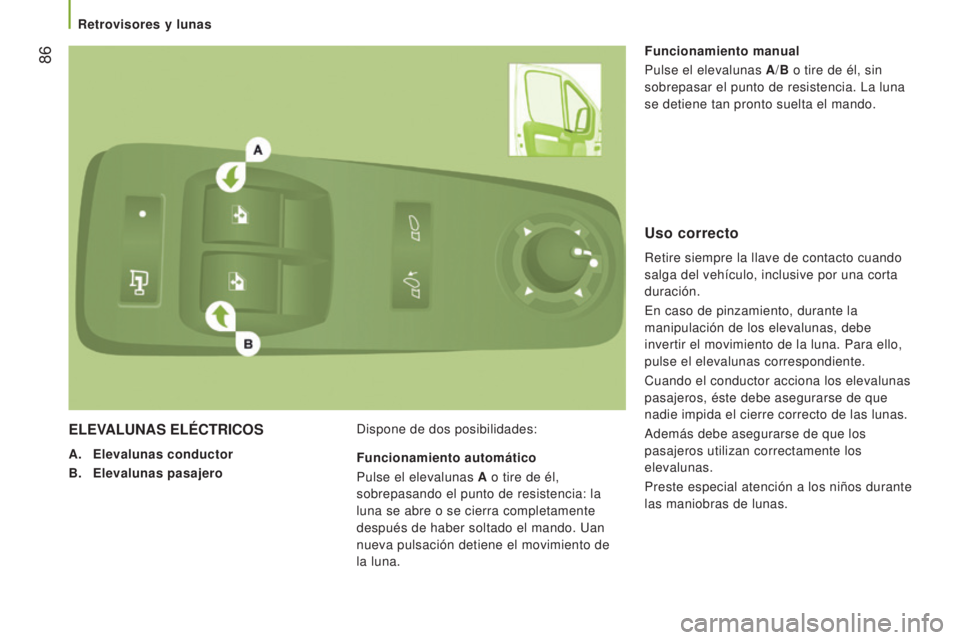

ELEVALUNAS ELÉCTRICOS
A. Elevalunas conductor
B.
Elevalunas pasajero Dispone de dos posibilidades: Funcionamiento manual
Pulse el elevalunas
A
/B o tire de él, sin
sobrepasar el punto de resistencia. La luna
se detiene tan pronto suelta el mando.
Funcionamiento automático
Pulse el elevalunas A o tire de él,
sobrepasando el punto de resistencia: la
luna se abre o se cierra completamente
después de haber soltado el mando. Uan
nueva pulsación detiene el movimiento de
la luna.
Uso correcto
Retire siempre la llave de contacto cuando
salga del vehículo, inclusive por una corta
duración.
En caso de pinzamiento, durante la
manipulación de los elevalunas, debe
invertir el movimiento de la luna. Para ello,
pulse el elevalunas correspondiente.
Cuando el conductor acciona los elevalunas
pasajeros, éste debe asegurarse de que
nadie impida el cierre correcto de las lunas.
Además debe asegurarse de que los
pasajeros utilizan correctamente los
elevalunas.
Preste especial atención a los niños durante
las maniobras de lunas.
Retrovisores y lunas

87
jumper_es_Chap04_Technologie-a-bord_ed01-2015

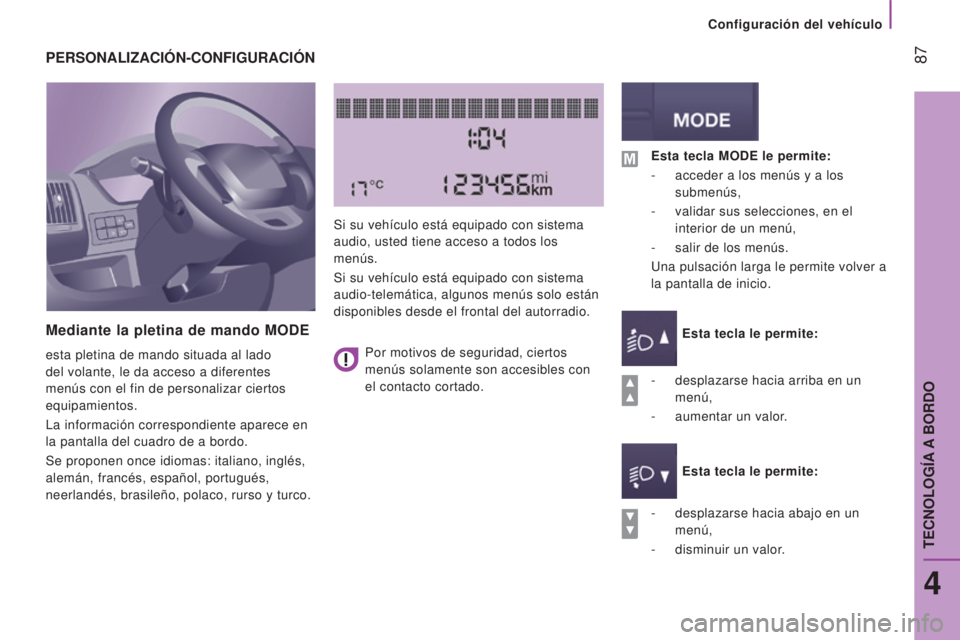

PERSONALIZACIóN-CONFIGURACIóN
Mediante la pletina de mando MODE
esta pletina de mando situada al lado
del volante, le da acceso a diferentes
menús con el fin de personalizar ciertos
equipamientos.
La información correspondiente aparece en
la pantalla del cuadro de a bordo.
Se proponen once idiomas: italiano, inglés,
alemán, francés, español, portugués,
neerlandés, brasileño, polaco, rurso y turco.Si su vehículo está equipado con sistema
audio, usted tiene acceso a todos los
menús.
Si su vehículo está equipado con sistema
audio-telemática, algunos menús solo están
disponibles desde el frontal del autorradio.
-
desplazarse hacia abajo en un

menú,
-

disminuir un valor
.
Esta tecla MODE le permite:
-

acceder a los menús y a los

submenús,
-
validar sus selecciones, en el

interior de un menú,
-
salir de los menús.
Una pulsación larga le permite volver a

la pantalla de inicio.
Esta tecla le permite:
Esta tecla le permite:
-

desplazarse hacia arriba en un

menú,
-

aumentar un valor
. Por motivos de seguridad, ciertos
menús solamente son accesibles con
el contacto cortado.
Configuración del vehículo
4
TECNOLOG

88
jumper_es_Chap04_Technologie-a-bord_ed01-2015

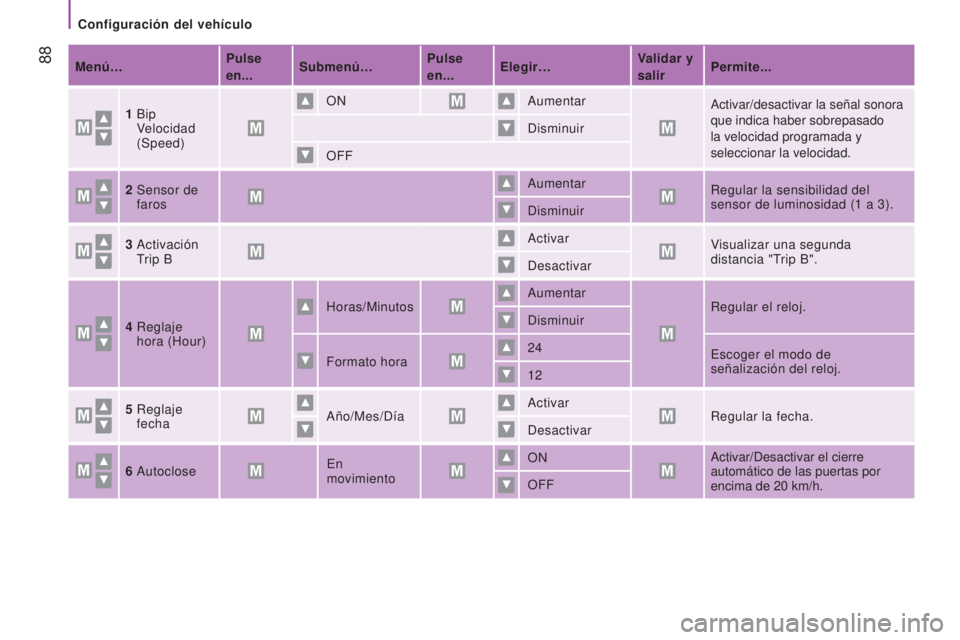

Menú…Pulse
en...Submenú… Pulse
en...Elegir… Validar y
salirPermite...
1
Bip
Velocidad
(Speed) ON
Aumentar
Activar/desactivar la señal sonora
que indica haber sobrepasado
la velocidad programada y
seleccionar la velocidad.
Disminuir
OFF
2

Sensor de
faros Aumentar
Regular la sensibilidad del
sensor de luminosidad (1
a 3).
Disminuir
3

Activación
Trip B Activar
Visualizar una segunda
distancia "Trip B".
Desactivar
4

Reglaje
hora (Hour) Horas/Minutos
Aumentar
Regular el reloj.
Disminuir
Formato hora 24
Escoger el modo de
señalización del reloj.
12
5

Reglaje
fecha Año/Mes/Día Activar
Regular la fecha.
Desactivar
6

Autoclose E

n
movimiento ON
Activar/Desactivar el cierre
automático de las puertas por
encima de 20
km/h.
OFF
Configuración del vehículo
