Page 181 of 308

179
jumper_hr_Chap09_Caracteristiques-Techniques_ed01-2015

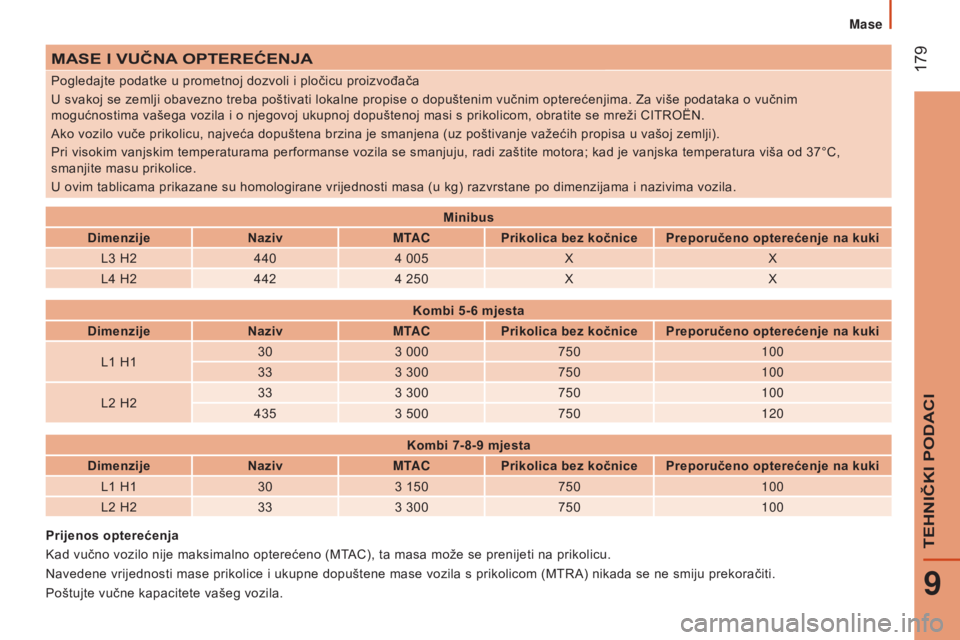

MASE I VUČNA OPTEREĆENJA
Pogledajte podatke u prometnoj dozvoli i pločicu proizvođača
U svakoj se zemlji obavezno treba poštivati lokalne propise o dopuštenim vučnim opterećenjima. Za više podataka o vučnim
mogućnostima vašega vozila i o njegovoj ukupnoj dopuštenoj masi s prikolicom, obratite se mreži CITROËN.
Ako vozilo vuče prikolicu, najveća dopuštena brzina je smanjena (uz poštivanje važećih propisa u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju, radi zaštite motora; kad je vanjska temperatura viša od 37°C,
smanjite masu prikolice.
U ovim tablicama prikazane su homologirane vrijednosti masa (u kg) razvrstane po dimenzijama i nazivima vozila.
Prijenos opterećenja
Kad vučno vozilo nije maksimalno opterećeno (MTAC), ta masa može se prenijeti na prikolicu.
Navedene vrijednosti mase prikolice i ukupne dopuštene mase vozila s prikolicom (MTRA) nikada se ne smiju prekoračiti.
Poštujte vučne kapacitete vašeg vozila. Minibus
Dimenzije NazivMTACPrikolica bez kočnice Preporučeno opterećenje na kuki
L3
H2 440 4
005X X
L4
H2 442 4
250X X
Kombi 5-6
mjesta
Dimenzije NazivMTACPrikolica bez kočnice Preporučeno opterećenje na kuki
L1
H1 30
3
000750 100
33 3
300750 100
L2
H2 33
3
300750 100
435 3
500750 120
Kombi 7-8-9
mjesta
Dimenzije NazivMTACPrikolica bez kočnice Preporučeno opterećenje na kuki
L1
H1 303
150750 100
L2
H2 333
300750 100
Mase
9
TEHNIČKI PODACI
Page 182 of 308

180
jumper_hr_Chap09_Caracteristiques-Techniques_ed01-2015

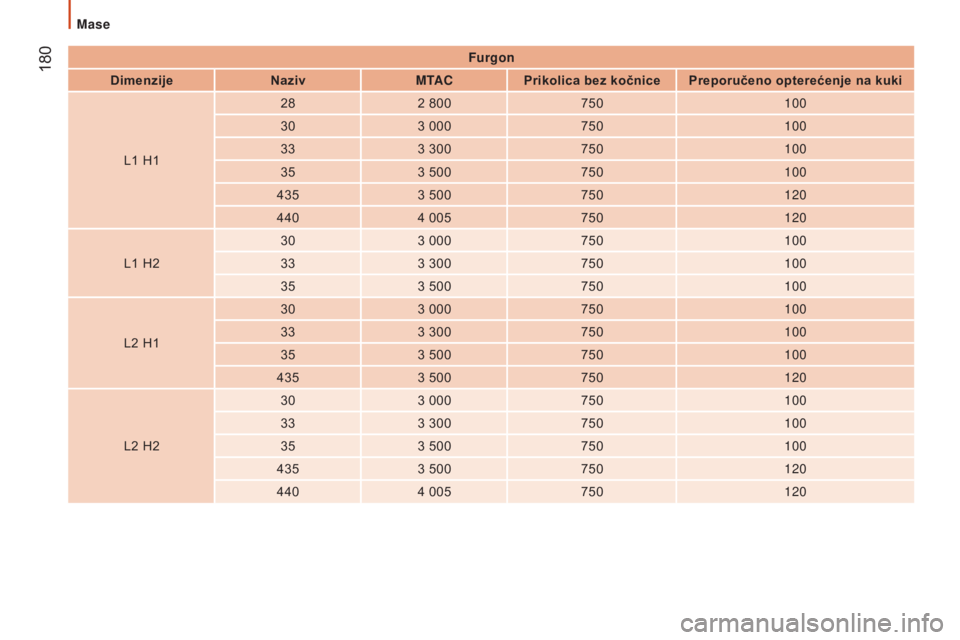

Furgon
Dimenzije NazivMTACPrikolica bez kočnice Preporučeno opterećenje na kuki
L1
H1 28
2
800 750 100
30 3
000 750 100
33 3
300 750 100
35 3
500 750 100
435 3
500 750 120
440 4
005 750 120
L1
H2 30
3
000 750 100
33 3
300 750 100
35 3
500 750 100
L2
H1 30
3
000 750 100
33 3
300 750 100
35 3
500 750 100
435 3
500 750 120
L2
H2 30
3
000 750 100
33 3
300 750 100
35 3
500 750 100
435 3
500 750 120
440 4
005 750 120
Mase
Page 183 of 308

181
jumper_hr_Chap09_Caracteristiques-Techniques_ed01-2015

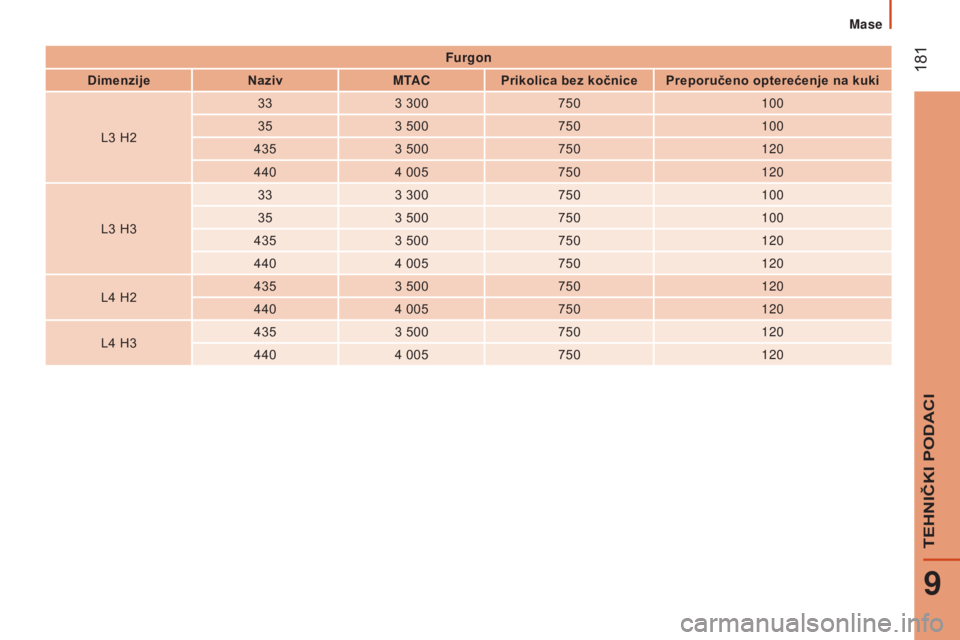

Furgon
Dimenzije NazivMTACPrikolica bez kočnice Preporučeno opterećenje na kuki
L3
H2 33
3
300 750 100
35 3
500 750 100
435 3
500 750 120
440 4
005 750 120
L3
H3 33
3
300 750 100
35 3
500 750 100
435 3
500 750 120
440 4
005 750 120
L4
H2 435
3
500 750 120
440 4
005 750 120
L4
H3 435
3
500 750 120
440 4
005 750 120
Mase
9
TEHNIČKI PODACI
Page 184 of 308

182
jumper_hr_Chap09_Caracteristiques-Techniques_ed01-2015

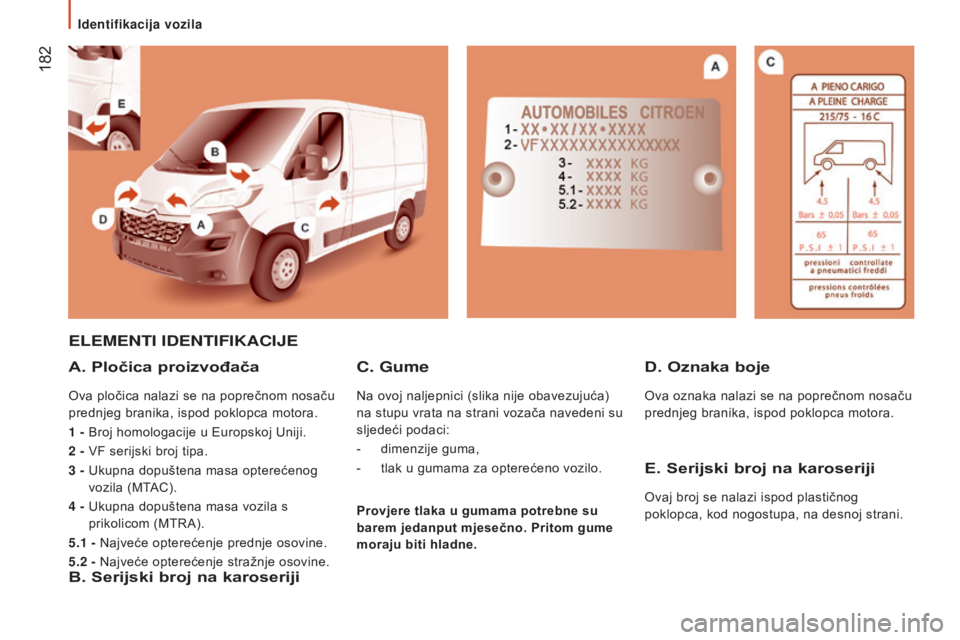

ELEMENTI IdENTIFIKACIJE
A.
Pločica proizvođača
Ova pločica nalazi se na poprečnom nosaču
prednjeg branika, ispod poklopca motora.
1
- Broj homologacije u Europskoj Uniji.
2
- VF serijski broj tipa.
3
-
Ukupna dopuštena masa opterećenog
vozila (MTAC).
4
-
Ukupna dopuštena masa vozila s
prikolicom (MTRA).
5.1
- Najveće opterećenje prednje osovine.
5.2
- Najveće opterećenje stražnje osovine.
B. Serijski broj na karoseriji D. Oznaka boje
Ova oznaka nalazi se na poprečnom nosaču
prednjeg branika, ispod poklopca motora.
C. Gume
Na ovoj naljepnici (slika nije obavezujuća)
na stupu vrata na strani vozača navedeni su
sljedeći podaci:
-
dimenzije guma,
-
tlak u gumama za opterećeno vozilo.E. Serijski broj na karoseriji
Ovaj broj se nalazi ispod plastičnog
poklopca, kod nogostupa, na desnoj strani.
Provjere tlaka u gumama potrebne su
barem jedanput mjesečno. Pritom gume
moraju biti hladne.
Identifikacija vozila
Page 185 of 308

183
jumper_hr_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015

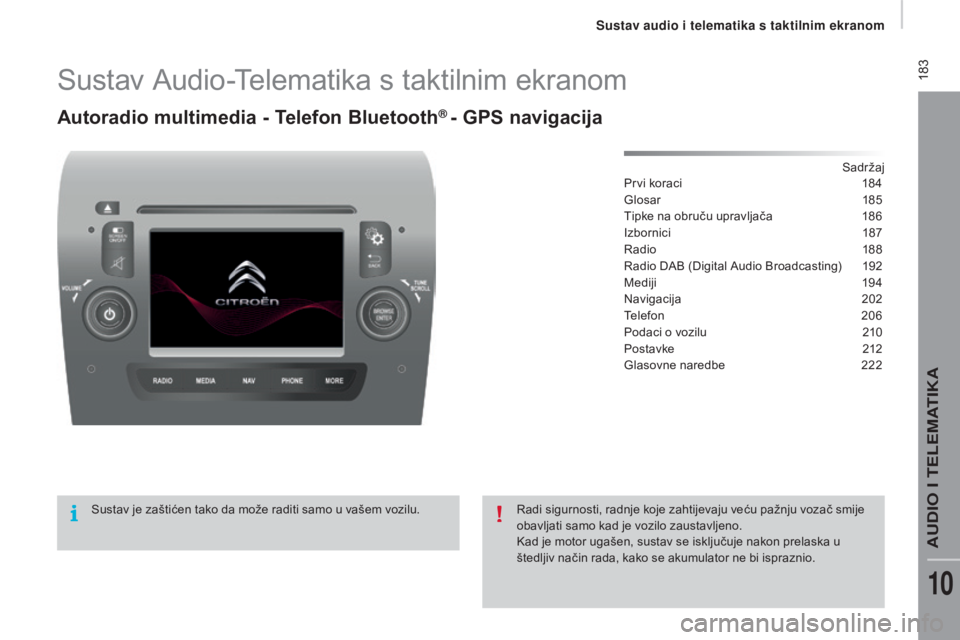

Sustav Audio-Telematika s taktilnim ekranom
Autoradio multimedia - Telefon Bluetooth® - gPS navigacija
Sadržaj
Prvi koraci
1 84
Glosar
1
85
Tipke na obruču upravljača
1
86
Izbornici
1
87
Radio
18
8
Radio DAB (Digital Audio Broadcasting)
1
92
Mediji
19
4
Navigacija
2
02
Telefon
20
6
Podaci o vozilu
2
10
Post avke
2
12
Glasovne naredbe
2
22
Sustav je zaštićen tako da može raditi samo u vašem vozilu. Radi sigurnosti, radnje koje zahtijevaju veću pažnju vozač smije
obavljati samo kad je vozilo zaustavljeno.
Kad je motor ugašen, sustav se isključuje nakon prelaska u
štedljiv način rada, kako se akumulator ne bi ispraznio.
Sustav audio i telematika s taktilnim ekranom
AUdIo I TELEMATIKA
10
Page 186 of 308

184
jumper_hr_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Prvi koraci
Glavni izbornici otvaraju se tipkama ispod
taktilnog ekrana, a funkcijama se rukuje
tipkama na taktilnom ekranu.U slučaju vrlo velike vrućine, glasnoća
se može smanjiti radi očuvanja
sustava. Sustav se ponovo počinje
normalno raditi nakon smanjivanja
temperature u kabini.
Sustav se može i isključiti (potpuno
gašenje ekrana i prekid zvuka) što
može trajati najmanje 5
minuta.
S
Page 187 of 308

185
jumper_hr_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Gašenje / paljenje ekrana.
Uključivanje, isključivanje,
određivanje parametara nekih
funkcija sustava i vozila. Izbacivanje CD-a.
Uključivanje / isključivanje zvuka
(mute / pause).
Odustajanje od radnje u tijeku.
Prelazak na višu razinu strukture
(izbornik ili mapa). Pritisak: uključivanje / isključivanje.
Okretanje: podešavanje glasnoće (za
svaki izvor posebno).
Radio, okretanje: traženje
radiostanice.
Media, okretanje: prelazak na
prethodnu / sljedeću pjesmu.
Pritisak: potvrda opcije prikazane na
ekranu.Riječ je o "rezistivnom" ekranu.
Potrebni su jači pritisci, naročito kad
je potrebno povlačenje prsta (pregled
popisa, pomicanje karte...). Samo
dodirivanje nije dovoljno. Ekran ne
uvažava pritiske s više prstiju.
Ekran se može koristiti s rukavicama.
Ugrađena tehnologija omogućuje
korištenje na svakoj temperaturi.
Za čišćenje ekrana preporučuje
se mekana, neabrazivna krpica
(na primjer, za čišćenje naočala),
bez dodatnih sredstava.
Ne dirajte ekran šiljastim predmetima.
Ne dirajte ekran mokrim rukama.

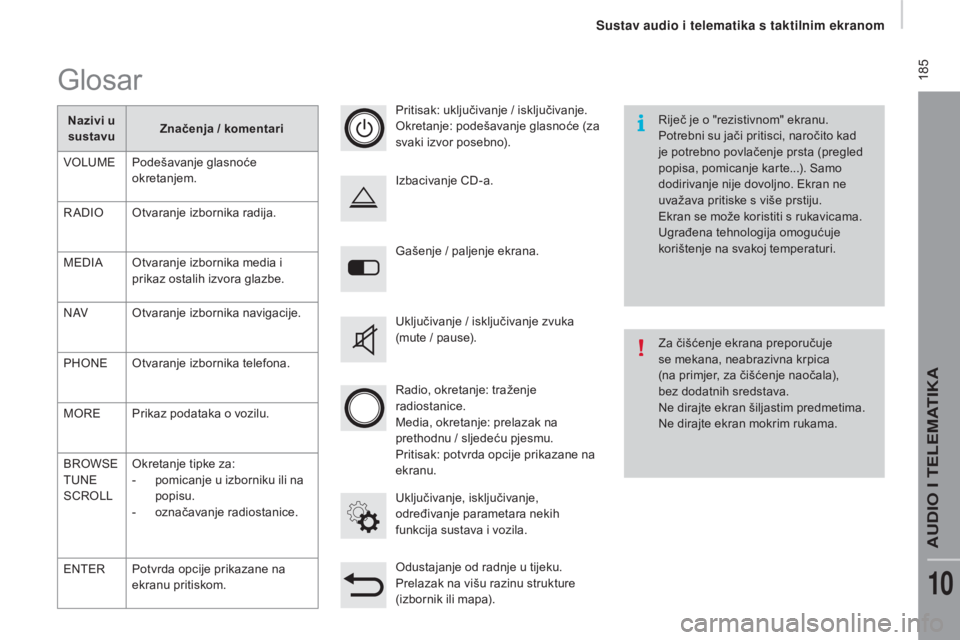

Glosar
Nazivi u
sustavu Značenja / komentari
VOLUME Podešavanje glasnoće
okretanjem.
RADIO Otvaranje izbornika radija.
MEDIA Otvaranje izbornika media i
prikaz ostalih izvora glazbe.
N AV Otvaranje izbornika navigacije.
PHONE Otvaranje izbornika telefona.
MORE Prikaz podataka o vozilu.
BROWSE
TUNE
SCROLL Okretanje tipke za:
-
p
omicanje u izborniku ili na
popisu.
-
o
značavanje radiostanice.
ENTER Potvrda opcije prikazane na
ekranu pritiskom.
Sustav audio i telematika s taktilnim ekranom
AUDIO I TELEMATIKA
10
Page 188 of 308

186
jumper_hr_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015

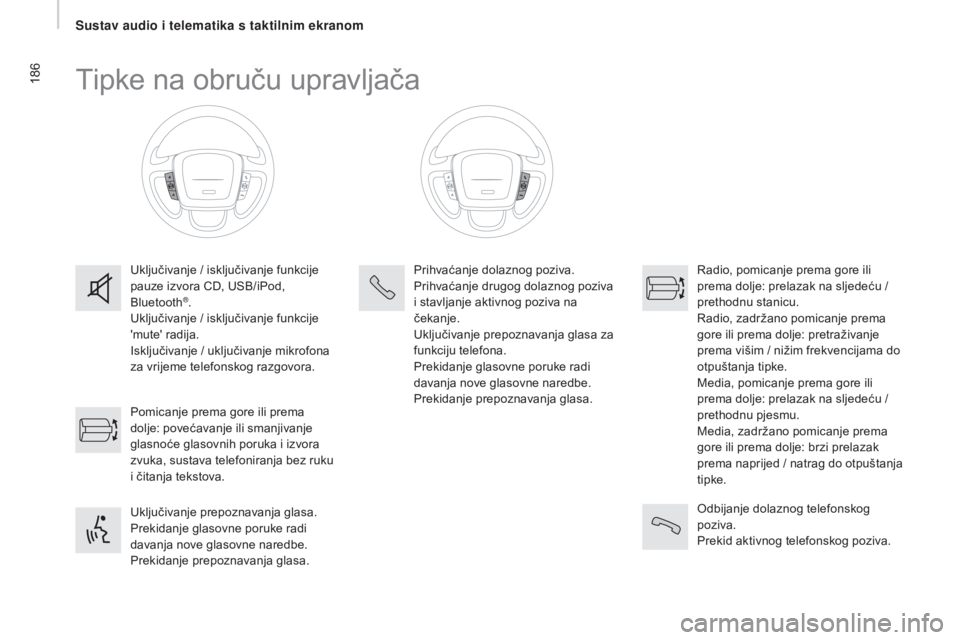

Tipke na obruču upravljača
Uključivanje / isključivanje funkcije
pauze izvora CD, USB/iPod,
Bluetooth
®.
Uključivanje / isključivanje funkcije
'mute' radija.
Isključivanje / uključivanje mikrofona
za vrijeme telefonskog razgovora.
Uključivanje prepoznavanja glasa.
Prekidanje glasovne poruke radi
davanja nove glasovne naredbe.
Prekidanje prepoznavanja glasa. Pomicanje prema gore ili prema
dolje: povećavanje ili smanjivanje
glasnoće glasovnih poruka i izvora
zvuka, sustava telefoniranja bez ruku
i čitanja tekstova. Prihvaćanje dolaznog poziva.
Prihvaćanje drugog dolaznog poziva
i stavljanje aktivnog poziva na
čekanje.
Uključivanje prepoznavanja glasa za
funkciju telefona.
Prekidanje glasovne poruke radi
davanja nove glasovne naredbe.
Prekidanje prepoznavanja glasa.
Radio, pomicanje prema gore ili
prema dolje: prelazak na sljedeću /
prethodnu stanicu.
Radio, zadržano pomicanje prema
gore ili prema dolje: pretraživanje
prema višim / nižim frekvencijama do
otpuštanja tipke.
Media, pomicanje prema gore ili
prema dolje: prelazak na sljedeću /
prethodnu pjesmu.
Media, zadržano pomicanje prema
gore ili prema dolje: brzi prelazak
prema naprijed / natrag do otpuštanja
tipke.
Odbijanje dolaznog telefonskog
poziva.
Prekid aktivnog telefonskog poziva.
Sustav audio i telematika s taktilnim ekranom
Page 189 of 308

187
jumper_hr_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Izbornici
Navigation
Media
Radio
Postavke
Telephone Vehicle information
Određivanje parametara navođenja i izbor
odredišta.
Biranje pojedinih izvora glazbe.
Uključivanje, isključivanje i određivanje
parametara nekih funkcija.
Biranje pojedinih valnih područja radija.
Uključivanje, isključivanje i određivanje
parametara nekih funkcija.
Uključivanje, isključivanje i određivanje
parametara pojedinih funkcija sustava i vozila.
Spajanje mobitela Bluetooth
® vezom.
Prikaz vanjske temperature, sata, kompasa i
putnog računala.
Sustav audio i telematika s taktilnim ekranom
AUdIo I TELEMATIKA
10
Page 190 of 308

188
jumper_hr_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Radio
Razina 1Razina 2Razina 3
Sustav audio i telematika s taktilnim ekranom
