Page 11 of 292
9
Localizare
Jumper_ro_Chap01_vue-ensemble_ed01-2016

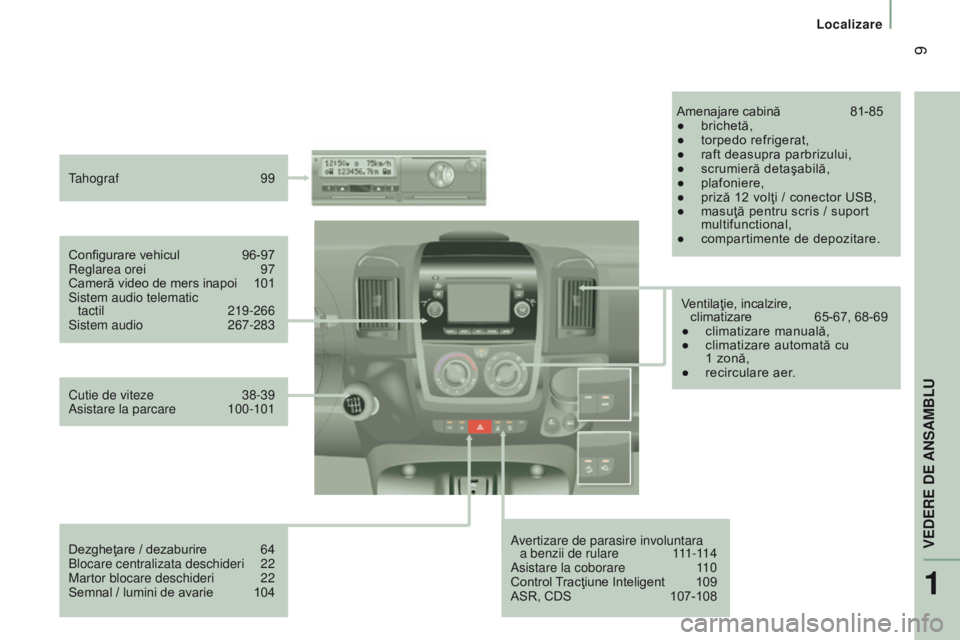

Avertizare de parasire involuntara a benzii de rulare 1 11-114
Asistare la coborare
1
10
Control Tracţiune Inteligent
109
ASR, CDS
107-108
Configurare vehicul
96-97r
eglarea orei
97
Cameră video de mers inapoi
101
Sistem audio telematic tactil
219-266
Sistem audio
267-283
tahograf
99
Amenajare cabină
81-85
●
brichetă,
●
torpedo refrigerat,
●
raft deasupra parbrizului,
●
scrumieră detaşabilă,
●
plafoniere,
●
priză 12 volţi / conector USB,
●
masuţă pentru scris / suport
multifunctional,
●
compartimente de depozitare.
Cutie de viteze
38-39
Asistare la parcare
100-101
Dezgheţare / dezaburire
64
Blocare centralizata deschideri
22
Martor blocare deschideri
22
Semnal / lumini de avarie
104 V
entilaţie, incalzire,
climatizare
65-67, 68-69
●
climatizare manuală,
●
climatizare automată cu
1 zonă,
●
recirculare aer
.
1
VEDErE DE AnSAMBLU
Page 12 of 292
10
Localizare
Jumper_ro_Chap01_vue-ensemble_ed01-2016

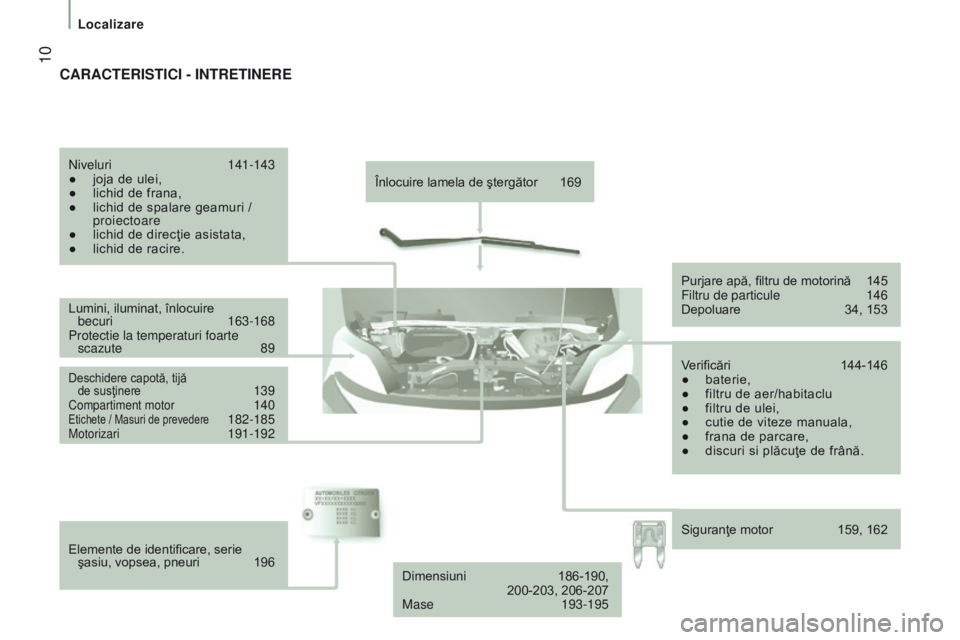

Înlocuire lamela de ştergător 169
Lumini, iluminat, înlocuire
becuri
163-168
Protectie la temperaturi foarte scazute
89
Deschidere capotă, tijă de susţinere 139Compartiment motor 140Etichete / Masuri de prevedere 182-185Motorizari 191-192
Elemente de identificare, serie şasiu, vopsea, pneuri
196
n
iveluri
141-143
●
joja de ulei,
●
lichid de frana,
●
lichid de spalare geamuri /
proiectoare
●
lichid de direcţie asistata,
●
lichid de racire.
Purjare apă, filtru de motorină
145
Filtru de particule
146
Depoluare
34, 153
V
erificări
144-146
●
baterie,
●
filtru de aer/habitaclu
●
filtru de ulei,
●
cutie de viteze manuala,
● frana de parcare,
●
discuri si plăcuţe de frână.
cArActerIStIcI - IntretInere
Dimensiuni 186-190, 200-203, 206-207
Mase
193-195Siguranţe motor
159, 162
Page 13 of 292
11
Automobilul si protectia mediului
Jumper_ro_Chap01_vue-ensemble_ed01-2016

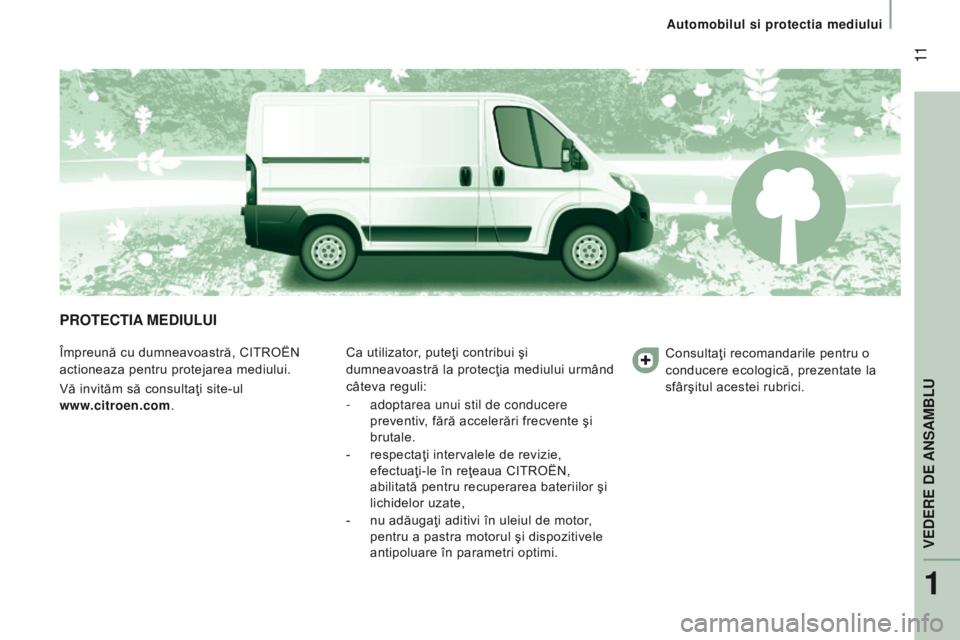

ProtectIA M ed I u L u I
Împreună cu dumneavoastră, CITROËN
actioneaza pentru protejarea mediului.
Vă invităm să consultaţi site-ul
www.citroen.com. Ca utilizator, puteţi contribui şi
dumneavoastră la protecţia mediului urmând
câteva reguli:
-
adoptarea unui stil de conducere
preventiv, fără accelerări frecvente şi
brutale.
-
respectaţi intervalele de revizie,
efectuaţi-le în reţeaua CITROËN,
abilitată pentru recuperarea bateriilor şi
lichidelor uzate,
-
nu adăugaţi aditivi în uleiul de motor
,
pentru a pastra motorul şi dispozitivele
antipoluare în parametri optimi. Consultaţi recomandarile pentru o
conducere ecologică, prezentate la
sfârşitul acestei rubrici.
1
VEDErE DE AnSAMBLU
Page 14 of 292
12
Automobilul si protectia mediului
Jumper_ro_Chap01_vue-ensemble_ed01-2016

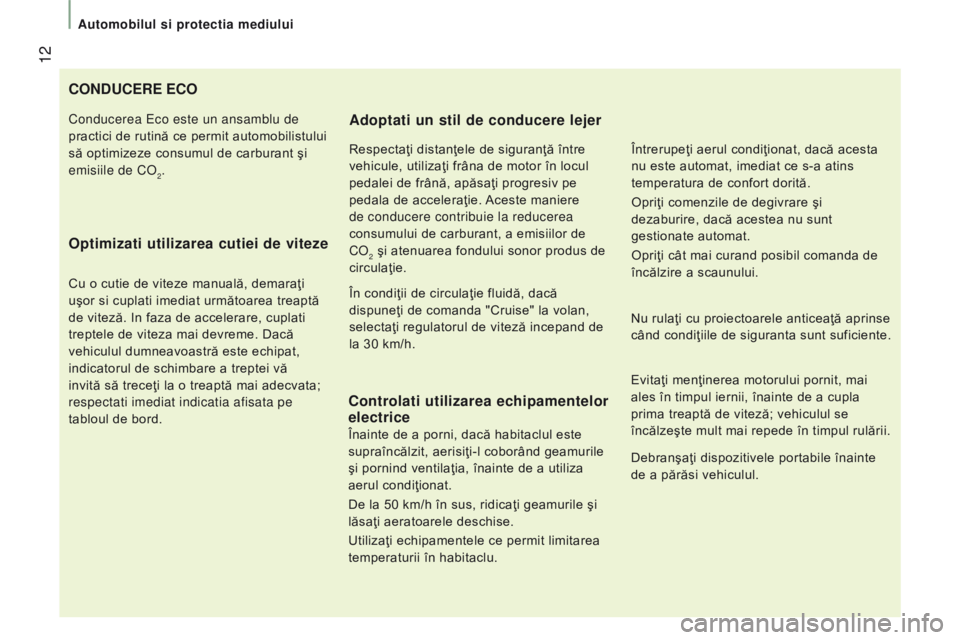

conducere eco
o
ptimizati utilizarea cutiei de viteze
Cu o cutie de viteze manuală, demaraţi
uşor si cuplati imediat următoarea treaptă
de viteză. In faza de accelerare, cuplati
treptele de viteza mai devreme. Dacă
vehiculul dumneavoastră este echipat,
indicatorul de schimbare a treptei vă
invită să treceţi la o treaptă mai adecvata;
respectati imediat indicatia afisata pe
tabloul de bord.
Adoptati un stil de conducere lejer
Respectaţi distanţele de siguranţă între
vehicule, utilizaţi frâna de motor în locul
pedalei de frână, apăsaţi progresiv pe
pedala de acceleraţie. Aceste maniere
de conducere contribuie la reducerea
consumului de carburant, a emisiilor de
Co
2 şi atenuarea fondului sonor produs de
circulaţie.
În condiţii de circulaţie fluidă, dacă
dispuneţi de comanda "Cruise" la volan,
selectaţi regulatorul de viteză incepand de
la 30 km/h.
controlati utilizarea echipamentelor
electrice
Înainte de a porni, dacă habitaclul este
supraîncălzit, aerisiţi-l coborând geamurile
şi pornind ventilaţia, înainte de a utiliza
aerul condiţionat.
De la 50 km/h în sus, ridicaţi geamurile şi
lăsaţi aeratoarele deschise.
Utilizaţi echipamentele ce permit limitarea
temperaturii în habitaclu. Nu rulaţi cu proiectoarele anticeaţă aprinse
când condiţiile de siguranta sunt suficiente.
Conducerea Eco este un ansamblu de
practici de rutină ce permit automobilistului
să optimizeze consumul de carburant şi
emisiile de C
o
2.
Evitaţi menţinerea motorului pornit, mai
ales în timpul iernii, înainte de a cupla
prima treaptă de viteză; vehiculul se
încălzeşte mult mai repede în timpul rulării.
Debranşaţi dispozitivele portabile înainte
de a părăsi vehiculul.Întrerupeţi aerul condiţionat, dacă acesta
nu este automat, imediat ce s-a atins
temperatura de confort dorită.
Opriţi comenzile de degivrare şi
dezaburire, dacă acestea nu sunt
gestionate automat.
Opriţi cât mai curand posibil comanda de
încălzire a scaunului.
Page 15 of 292
13
Automobilul si protectia mediului
Jumper_ro_Chap01_vue-ensemble_ed01-2016

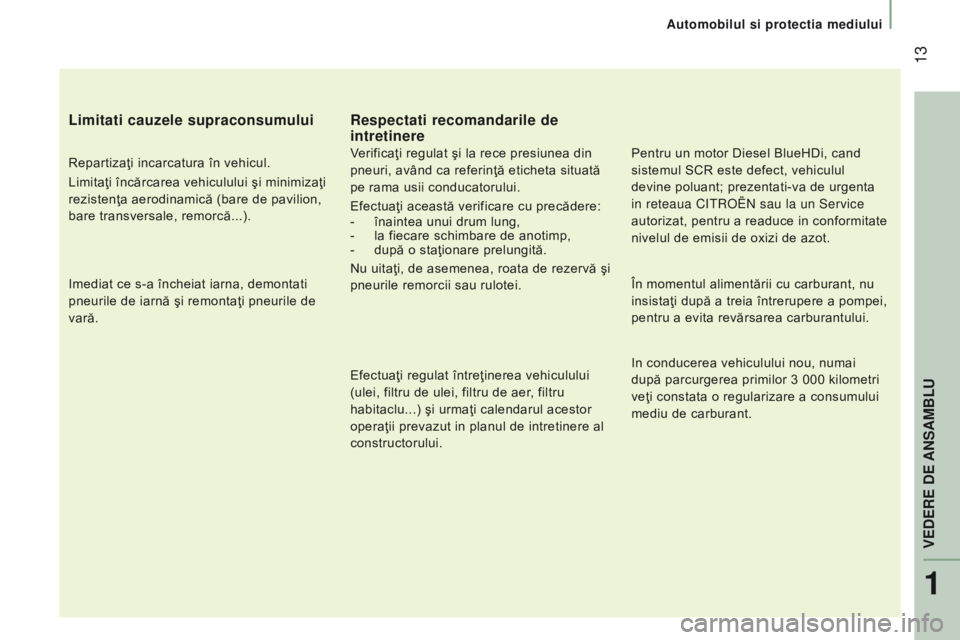

Limitati cauzele supraconsumului
Repartizaţi incarcatura în vehicul.
Limitaţi încărcarea vehiculului şi minimizaţi
rezistenţa aerodinamică (bare de pavilion,
bare transversale, remorcă...).
Imediat ce s-a încheiat iarna, demontati
pneurile de iarnă şi remontaţi pneurile de
vară.
respectati recomandarile de
intretinere
Verificaţi regulat şi la rece presiunea din
pneuri, având ca referinţă eticheta situată
pe rama usii conducatorului.
Efectuaţi această verificare cu precădere:
-
înaintea unui drum lung,
-
la fiecare schimbare de anotimp,
-
după o staţionare prelungită.
Nu uitaţi, de asemenea, roata de rezervă şi
pneurile remorcii sau rulotei.
Efectuaţi regulat întreţinerea vehiculului
(ulei, filtru de ulei, filtru de aer, filtru
habitaclu...) şi urmaţi calendarul acestor
operaţii prevazut in planul de intretinere al
constructorului. Pentru un motor Diesel BlueHDi, cand
sistemul SCR este defect, vehiculul
devine poluant; prezentati-va de urgenta
in reteaua C
itroën sau la un Service
autorizat, pentru a readuce in conformitate
nivelul de emisii de oxizi de azot.
În momentul alimentării cu carburant, nu
insistaţi după a treia întrerupere a pompei,
pentru a evita revărsarea carburantului.
In conducerea vehiculului nou, numai
după parcurgerea primilor 3 000 kilometri
veţi constata o regularizare a consumului
mediu de carburant.
1
VEDErE DE AnSAMBLU
Page 16 of 292
14
deschideri
Jumper_ro_Chap02_Pret-a-Partir_ed01-2016
teLecoMAndA cu 3 B uto A ne
d
eblocarea cabinei
O apăsare pe această comandă
permite deblocarea deschiderilor
cabinei vehiculului.
Plafoniera interioară luminează
pentru o perioadă scurtă de timp şi
semnalizatoarele de direcţie clipesc de
două
ori.
Martorul luminos al comenzii de blocare
centralizata a deschiderilor, situat pe plansa
de bord, se stinge.
deblocarea spatiului de
incarcare
O apăsare pe această comandă
permite deblocarea uşii
laterale şi a uşilor din spate ale
compartimentului de încărcare.
Luminile semnalizatoare de directie se
aprind de doua ori.
Daca vehiculul este echipat, apasarea pe
aceasta comanda dezactiveaza alarma.
Blocare centralizata a deschiderilor
O apăsare scurtă pe această comandă
permite blocarea deschiderilor
vehiculului, cabina şi compartimentul
de încărcare. Dacă una din usi este
deschisă sau nu este închisă corect, blocarea
centralizată a deschiderilor nu se efectueaza.
Luminile semnalizatoare de direcţie clipesc o
singură dată.
Daca vehiculul este echipat, apasarea pe aceasta
comanda activeaza alarma.
Martorul luminos al comenzii
de blocare centralizata, situat
pe plansa de bord, se aprinde
intermitent.
Page 17 of 292
15
deschideri
Jumper_ro_Chap02_Pret-a-Partir_ed01-2016

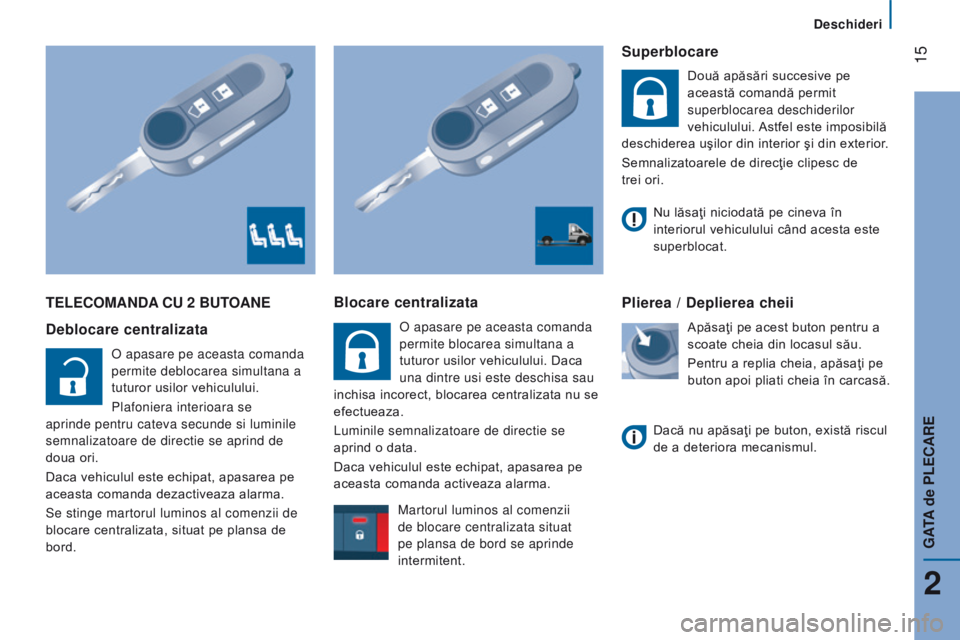

teLecoMAndA cu 2 B uto A ne
d
eblocare centralizata
o apasare pe aceasta comanda
permite deblocarea simultana a
tuturor usilor vehiculului.
Plafoniera interioara se
aprinde pentru cateva secunde si luminile
semnalizatoare de directie se aprind de
doua ori.
Daca vehiculul este echipat, apasarea pe
aceasta comanda dezactiveaza alarma.
Se stinge martorul luminos al comenzii de
blocare centralizata, situat pe plansa de
bord.
Blocare centralizata
o apasare pe aceasta comanda
permite blocarea simultana a
tuturor usilor vehiculului. Daca
una dintre usi este deschisa sau
inchisa incorect, blocarea centralizata nu se
efectueaza.
Luminile semnalizatoare de directie se
aprind o data.
Daca vehiculul este echipat, apasarea pe
aceasta comanda activeaza alarma.
Superblocare
Două apăsări succesive pe
această comandă permit
superblocarea deschiderilor
vehiculului. Astfel este imposibilă
deschiderea uşilor din interior şi din exterior.
Semnalizatoarele de direcţie clipesc de
trei
ori.
Plierea / deplierea cheii
Apăsaţi pe acest buton pentru a
scoate cheia din locasul său.
Pentru a replia cheia, apăsaţi pe
buton apoi pliati cheia în carcasă.
Nu lăsaţi niciodată pe cineva în
interiorul vehiculului când acesta este
superblocat.
Dacă nu apăsaţi pe buton, există riscul
de a deteriora mecanismul.
Martorul luminos al comenzii
de blocare centralizata situat
pe plansa de bord se aprinde
intermitent.
2
G AtA de PLecAre
Page 18 of 292
16
deschideri
Jumper_ro_Chap02_Pret-a-Partir_ed01-2016
cHeIe
Aceasta permite blocarea şi deblocarea
încuietorilor vehiculului şi pornirea motorului,
deschiderea si inchiderea busonului de
rezervor de carburant, ca si pentru a porni si
opri motorul.
BAterI e te L eco MA nd A
Reper: CR 2032/3 Volţi.
Schimbarea bateriei
- Apăsaţi pe buton pentru a scoate cheia,
-
Rotiţi şurubul
1 din poziţia lacăt închis
spre poziţia lacăt deschis, folosind o
şurubelniţă cu vârf subţire,
-
Deschideţi suportul bateriei
2 cu ajutorul
şurubelniţei, -
Scoateţi suportul bateriei şi înlocuiţi
bateria 3 respectând polaritatea,
-
Inchideţi suportul bateriei
2
la loc, rotind
şurubul 1 .
Există riscul de deterioarare
dacă bateria nu este
conformă.
Nu folosiţi decât baterii identice sau
echivalente cu cele recomandate de către
reţeaua CITROËN. Predaţi bateriile uzate la
punctele de colectare agreate.
Page 19 of 292
17
deschideri
Jumper_ro_Chap02_Pret-a-Partir_ed01-2016

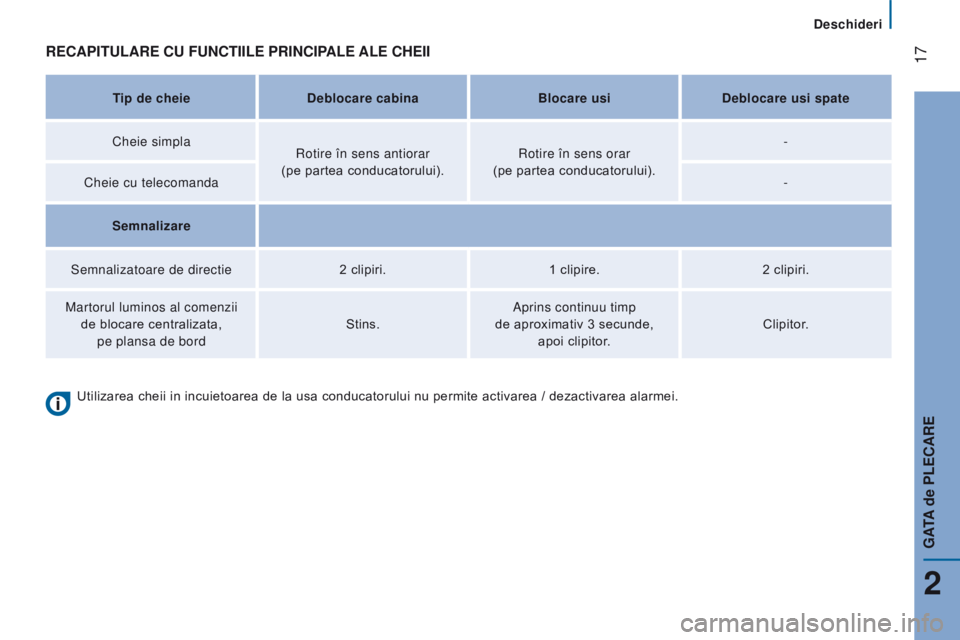

recAPItuLAre cu FunctIILe PrIncIPALe ALe c H e II
tip de cheiedeblocare cabina Blocare usid eblocare usi spate
Cheie simpla
r
otire în sens antiorar
(pe partea conducatorului).
r
otire în sens orar
(pe partea conducatorului). -
Cheie cu telecomanda -
Semnalizare
Semnalizatoare de directie 2 clipiri.1 clipire. 2 clipiri.
Martorul luminos al comenzii
de blocare centralizata,
pe plansa de bord Stins.Aprins continuu timp
de aproximativ 3 secunde,
apoi clipitor. Clipitor.
Utilizarea cheii in incuietoarea de la usa conducatorului nu permite activarea / dezactivarea alarmei.
2
G AtA de PLecAre
Page 20 of 292
18
deschideri
Jumper_ro_Chap02_Pret-a-Partir_ed01-2016

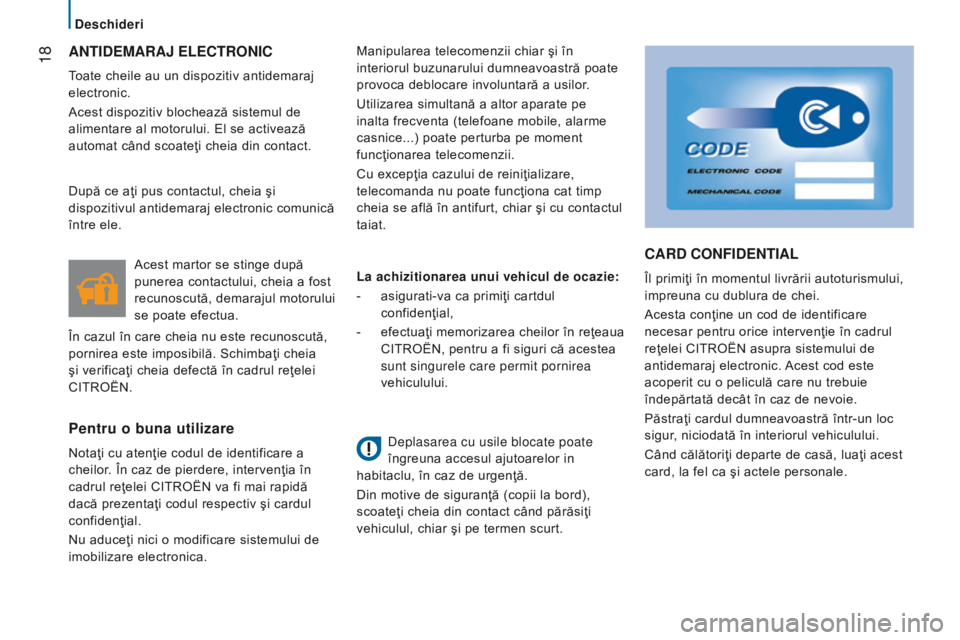

AntIdeMArAJ eLectronIc
Toate cheile au un dispozitiv antidemaraj
electronic.
Acest dispozitiv blochează sistemul de
alimentare al motorului. El se activează
automat când scoateţi cheia din contact.Manipularea telecomenzii chiar şi în
interiorul buzunarului dumneavoastră poate
provoca deblocare involuntară a usilor.
Utilizarea simultană a altor aparate pe
inalta frecventa (telefoane mobile, alarme
casnice...) poate perturba pe moment
funcţionarea telecomenzii.
Cu excepţia cazului de reiniţializare,
telecomanda nu poate funcţiona cat timp
cheia se află în antifurt, chiar şi cu contactul
taiat.
Pentru o buna utilizare
Notaţi cu atenţie codul de identificare a
cheilor. În caz de pierdere, intervenţia în
cadrul reţelei CITROËN va fi mai rapidă
dacă prezentaţi codul respectiv şi cardul
confidenţial.
Nu aduceţi nici o modificare sistemului de
imobilizare electronica.Acest martor se stinge după
punerea contactului, cheia a fost
recunoscută, demarajul motorului
se poate efectua.
În cazul în care cheia nu este recunoscută,
pornirea este imposibilă. Schimbaţi cheia
şi verificaţi cheia defectă în cadrul reţelei
CITROËN. După ce aţi pus contactul, cheia şi
dispozitivul antidemaraj electronic comunică
între ele.
cArd conFIdentIAL
Îl primiţi în momentul livrării autoturismului,
impreuna cu dublura de chei.
Acesta conţine un cod de identificare
necesar pentru orice intervenţie în cadrul
reţelei CITROËN asupra sistemului de
antidemaraj electronic. Acest cod este
acoperit cu o peliculă care nu trebuie
îndepărtată decât în caz de nevoie.
Păstraţi cardul dumneavoastră într-un loc
sigur, niciodată în interiorul vehiculului.
Când călătoriţi departe de casă, luaţi acest
card, la fel ca şi actele personale.
La achizitionarea unui vehicul de ocazie:
-
asigurati-va ca primiţi cartdul
confidenţial,
-
efectuaţi memorizarea cheilor în reţeaua
CITROËN, pentru a fi siguri că acestea
sunt singurele care permit pornirea
vehiculului.
Deplasarea cu usile blocate poate
îngreuna accesul ajutoarelor in
habitaclu, în caz de urgenţă.
Din motive de siguranţă (copii la bord),
scoateţi cheia din contact când părăsiţi
vehiculul, chiar şi pe termen scurt.
