159
Fusível defeituoso
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
As três caixas de fusíveis estão colocadas
no painel de bordo à esquerda, na coluna do
lado direito e no compartimento do motor.
As designações comunicadas são apenas
os fusíveis que podem ser substituídos pelo
utilizador. Para qualquer outra intervenção,
dirija-se à rede CITROËN ou a uma oficina
qualificada.
Colocar e retirar um fusível
Antes de substituir um fusível, é necessário
conhecer a causa do incidente e corrigi-
lo. Os números dos fusíveis encontram-se
indicados na caixa de fusíveis.
Substituir sempre um fusível avariado
por um fusível de calibre equivalente.

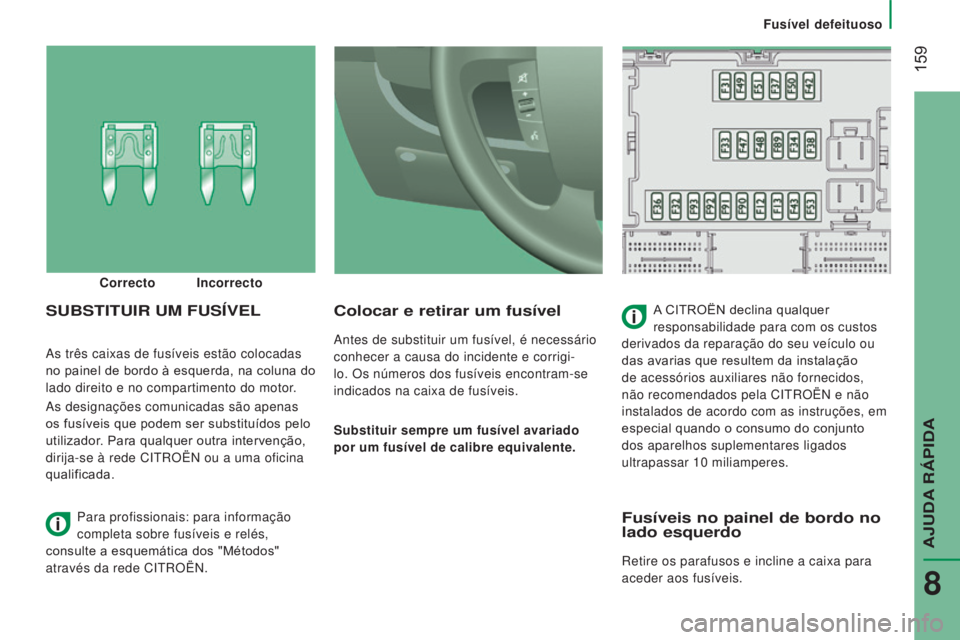

SUBSTITUIR UM FUSÍVELA CITROËN declina qualquer
responsabilidade para com os custos
derivados da reparação do seu veículo ou
das avarias que resultem da instalação
de acessórios auxiliares não fornecidos,
não recomendados pela CITROËN e não
instalados de acordo com as instruções, em
especial quando o consumo do conjunto
dos aparelhos suplementares ligados
ultrapassar 10
miliamperes.
Correcto Incorrecto
Para profissionais: para informação
completa sobre fusíveis e relés,
consulte a esquemática dos "Métodos"
através da rede CITROËN.
Fusíveis no painel de bordo no
lado esquerdo
Retire os parafusos e incline a caixa para
aceder aos fusíveis.
AJUDA RÁPIDA
8

160
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
FusíveisA (amperes) Atribuição
12 7,5Médio da direita
13 7,5Médio da esquerda
31 5Relé do calculador compartimento do motor - Relais do calculador pain\
el de bordo (+ chave)
32 7,5Iluminação do habitáculo (+ bateria)
33 7,5Sensor de controlo da bateria versão Stop & Start (+ bateria)
34 7,5Iluminação do habitáculo Minibus - Luzes de emergência
36 10Auto-rádio - Comandos ar condicionado - Alarme - Tacógrafo - Calculador interruptor de bateria -
Programador aquecimento adicional (+ bateria)
37 7,5Contactor das luzes de travagem - Terceira luz de travagem - Quadro de bordo (+ chave)
38 20Trancamento centralizado das portas (+ bateria)
42 5Calculador e sensor do ABS - Sensor ASR - Sensor CDS - Contactor luzes de travagem
43 20Motor do limpa-vidros dianteiro (+ chave)
47 20Motor do elevador de vidros do condutor
48 20Motor do elevador de vidros do passageiro
49 5Calculador de ajuda ao estacionamento - Auto-rádio - Comandos no volante - Platinas central e lateral dos
comandos - Platina auxiliar dos comandos - Calculador interruptor de bat\
eria (+ chave)
50 7,5Calculador dos airbags e pré-tensores
51 5Tacógrafo - Calculador de direção assistida - Ar condicionado - Luzes de marcha-atrás - Sensor de água do
filtro de gasóleo - Debímetro (+ chave)
53 7,5Quadro de bordo (+ bateria)
89 -Não utilizado
90 7,5Farol de máximos esquerdo
91 7,5Farol de máximos direito
92 7,5Farol de nevoeiro esquerdo
93 7,5Farol de nevoeiro direito
Fusível defeituoso

161
Fusível defeituoso
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
Fusíveis na coluna do lado
direito
Desapertar a tampa.
Após a intervenção, feche novamente a
tampa com cuidado.Fusíveis
A (amperes) Atribuição
54 -Não utilizado
55 15Bancos aquecidos
56 15Tomada de 12 V passageiros traseiros
57 10Aquecimento adicional sob o banco
58 15Desembaciamento do óculo traseiro esquerdo
59 15Desembaciamento do óculo traseiro direito
60 -Não utilizado
61 -Não utilizado
62 -Não utilizado
63 10Comando de aquecimento adicional passageiros traseiro
64 -Não utilizado
65 30Ventilador de aquecimento adicional passageiros traseiro
AJUDA RÁPIDA
8

162
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

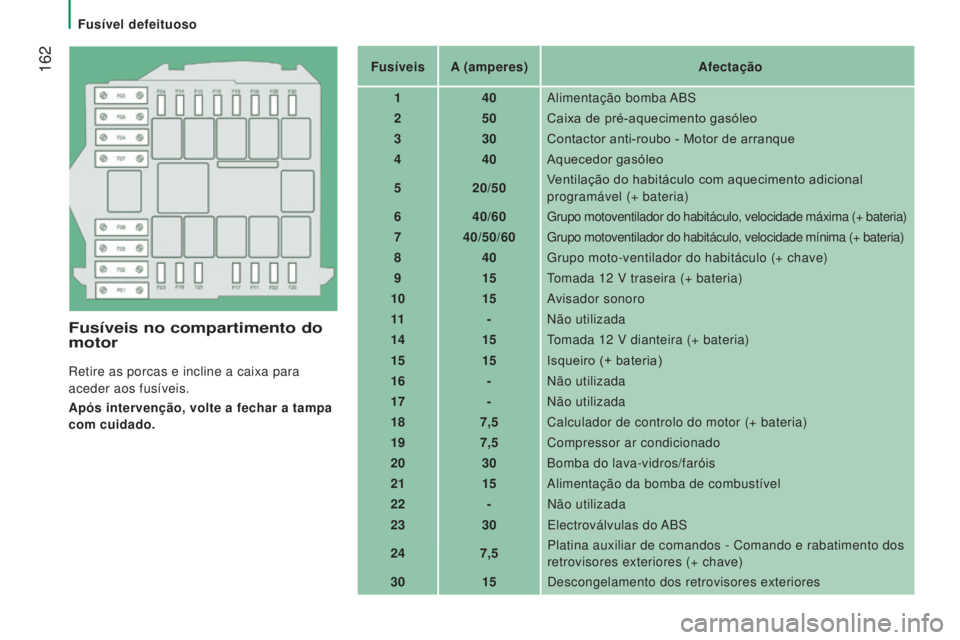

Fusíveis no compartimento do
motor
Retire as porcas e incline a caixa para
aceder aos fusíveis.
Após intervenção, volte a fechar a tampa
com cuidado.Fusíveis
A (amperes) Afectação
1 40Alimentação bomba ABS
2 50Caixa de pré-aquecimento gasóleo
3 30Contactor anti-roubo - Motor de arranque
4 40Aquecedor gasóleo
5 20/50Ventilação do habitáculo com aquecimento adicional
programável (+ bateria)
6 40/60Grupo motoventilador do habitáculo, velocidade máxima (+ bateria)\
7 40/50/60 Grupo motoventilador do habitáculo, velocidade mínima (+ bateria)\
8 40Grupo moto-ventilador do habitáculo (+ chave)
9 15Tomada 12 V traseira (+ bateria)
10 15Avisador sonoro
11 -Não utilizada
14 15Tomada 12 V dianteira (+ bateria)
15 15Isqueiro (+ bateria)
16 -Não utilizada
17 -Não utilizada
18 7,5Calculador de controlo do motor (+ bateria)
19 7,5Compressor ar condicionado
20 30Bomba do lava-vidros/faróis
21 15Alimentação da bomba de combustível
22 -Não utilizada
23 30Electroválvulas do ABS
24 7,5Platina auxiliar de comandos - Comando e rabatimento dos
retrovisores exteriores (+ chave)
30 15Descongelamento dos retrovisores exteriores
Fusível defeituoso

163
Lâmpada avariada
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
Quando efectuar uma lavagem de alta
pressão em sujidade persistente, não
insistir nos faróis dianteiros e traseiros, e
respectivos contornos, para evitar danificar
a pintura e a junta de vedação.

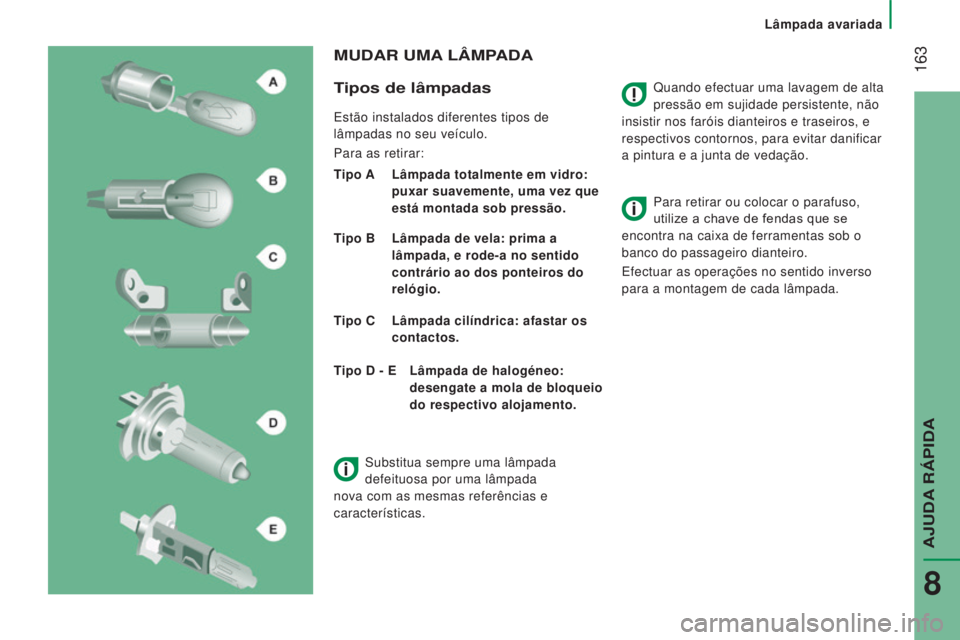

MUDAR UMA L â MPADA
T

ipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar:
Tipo A



Lâmpada totalmente em vidro:

puxar suavemente, uma vez que
está montada sob pressão.
Tipo B

Lâmpada de vela: prima a

lâmpada, e rode-a no sentido
contrário ao dos ponteiros do
relógio.
Tipo C

Lâmpada cilíndrica: afastar os

contactos. Para retirar ou colocar o parafuso,
utilize a chave de fendas que se
encontra na caixa de ferramentas sob o
banco do passageiro dianteiro.
Efectuar as operações no sentido inverso
para a montagem de cada lâmpada.
Tipo D - E

Lâmpada de halogéneo:

desengate a mola de bloqueio
do respectivo alojamento.
Substitua sempre uma lâmpada
defeituosa por uma lâmpada
nova com as mesmas referências e
características.
AJUDA RÁPIDA
8

164
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
1 - Luzes de estrada
T ipo D, H7 - 55 W
-

Retirar a tampa puxando a lingueta em

borracha.
-

Desligar o conector eléctrico.
-


Desengatar a mola de bloqueio

premindo a pinça central.
-

Substituir a lâmpada, fazendo

corresponder a parte metálica com as
ranhuras presentes no farol. 2
- Luzes de cruzamento
Tipo D, H7 - 55 W
-
Retirar a tampa puxando a lingueta em

borracha.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio
premindo a pinça central.
-

Substituir a lâmpada, fazendo

corresponder a parte metálica com as
ranhuras presentes no farol.

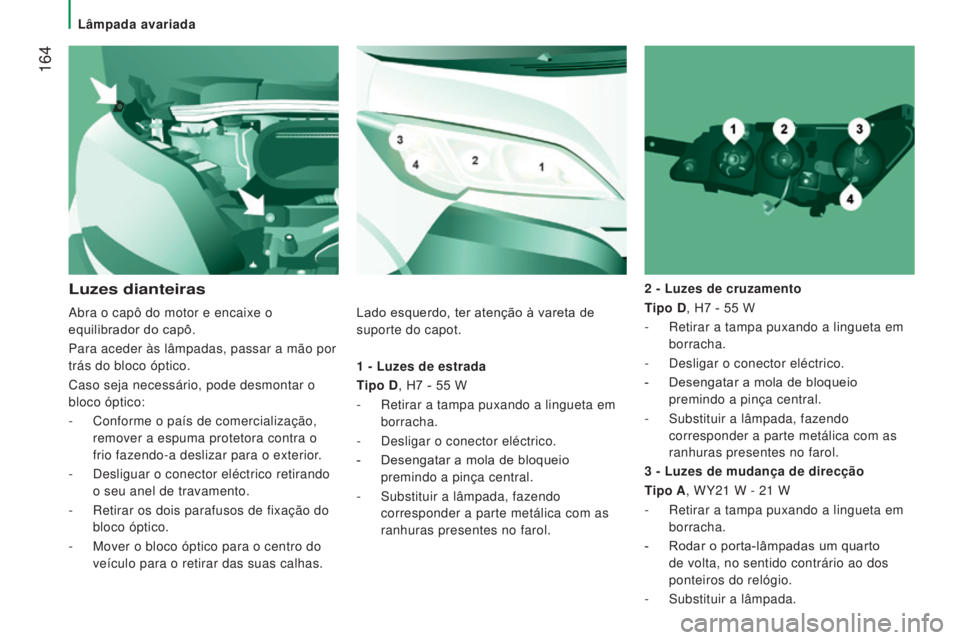

Luzes dianteiras
3 - Luzes de mudança de direcção
T ipo A, WY21 W - 21 W
-

Retirar a tampa puxando a lingueta em

borracha.
-

Rodar o porta-lâmpadas um quarto

de volta, no sentido contrário ao dos
ponteiros do relógio.
-

Substituir a lâmpada.
Abra o capô do motor e encaixe o


equilibrador do capô.
Para aceder às lâmpadas, passar a mão por
trás do bloco óptico.
Caso seja necessário, pode desmontar o
bloco óptico:
-

Conforme o país de comercialização,


remover a espuma protetora contra o
frio fazendo-a deslizar para o exterior.
-
Desliguar o conector eléctrico retirando

o seu anel de travamento.
-

Retirar os dois parafusos de fixação do


bloco óptico.
-

Mover o bloco óptico para o centro do


veículo para o retirar das suas calhas. Lado esquerdo, ter atenção à vareta de
suporte do capot.
Lâmpada avariada

165
Lâmpada avariada
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
A substituição das lâmpadas de
halogéneo deve fazer-se com a luz
apagada após alguns minutos (risco de
queimadura grave). Não tocar directamente
na lâmpada com os dedos, utilizar panos
que não libertem pêlos.
No fim de cada operação, verificar o
funcionamento correcto dos faróis.

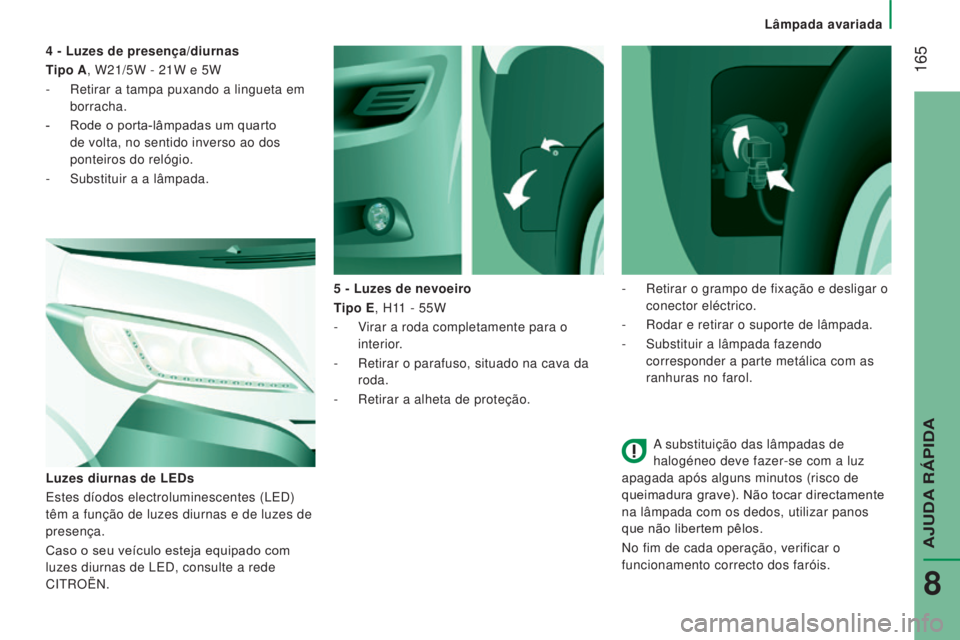

5

- Luzes de nevoeiro
Tipo E, H11

- 55W
-

V

irar a roda completamente para o
interior.
-

Retirar o parafuso, situado na cava da


roda.
-

Retirar a alheta de proteção.
Luzes diurnas de LEDs
Estes díodos electroluminescentes (LED)


têm a função de luzes diurnas e de luzes de
presença.
Caso o seu veículo esteja equipado com
luzes diurnas de LED, consulte a rede
CITROËN. 4

- Luzes de presença/diurnas
Tipo A, W21/5W - 21W e 5W
-

Retirar a tampa puxando a lingueta em


borracha.
-

Rode o porta-lâmpadas um quarto


de volta, no sentido inverso ao dos
ponteiros do relógio.
-

Substituir a a lâmpada.
-


Retirar o grampo de fixação e desligar o

conector eléctrico.
-

Rodar e retirar o suporte de lâmpada.
-


Substituir a lâmpada fazendo

corresponder a parte metálica com as
ranhuras no farol.
AJUDA RÁPIDA
8

166
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

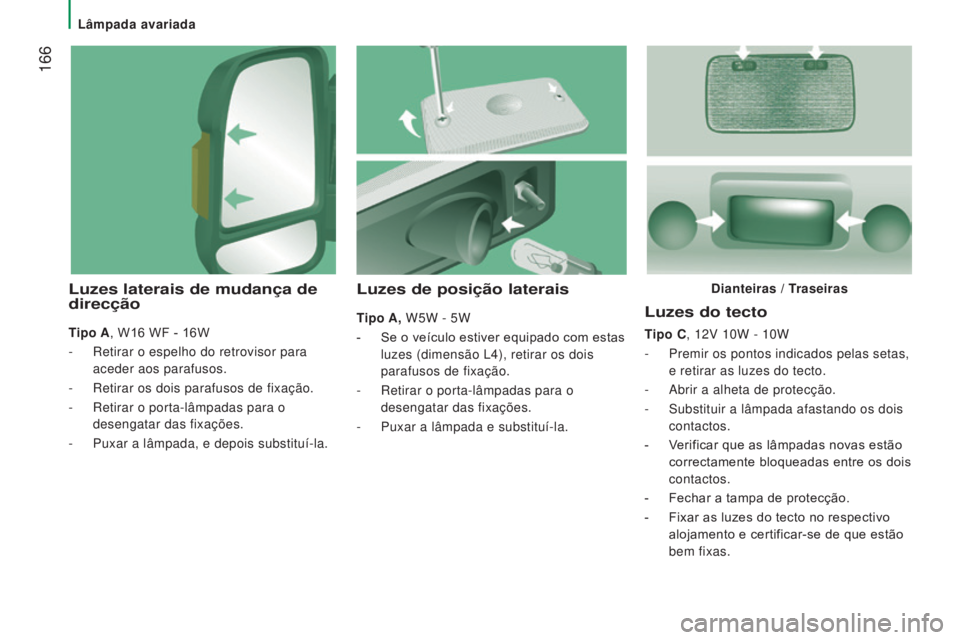

Luzes do tecto
Tipo C, 12V 10W - 10W
-
Premir os pontos indicados pelas setas,

e retirar as luzes do tecto.
-

Abrir a alheta de protecção.
-


Substituir a lâmpada afastando os dois

contactos.
-

V
erificar que as lâmpadas novas estão
correctamente bloqueadas entre os dois
contactos.
-

Fechar a tampa de protecção.
-


Fixar as luzes do tecto no respectivo

alojamento e certificar-se de que estão
bem fixas.
Luzes de posição laterais
Tipo A, W5W - 5W
-

Se o veículo estiver equipado com estas

luzes (dimensão L4), retirar os dois
parafusos de fixação.
-

Retirar o porta-lâmpadas para o

desengatar das fixações.
-

Puxar a lâmpada e substituí-la.
Luzes laterais de mudança de
direcção
Tipo A, W16 WF - 16W
-
Retirar o espelho do retrovisor para

aceder aos parafusos.
-

Retirar os dois parafusos de fixação.
-


Retirar o porta-lâmpadas para o

desengatar das fixações.
-

Puxar a lâmpada, e depois substituí-la. Dianteiras / T

raseiras
Lâmpada avariada

167
Lâmpada avariada
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

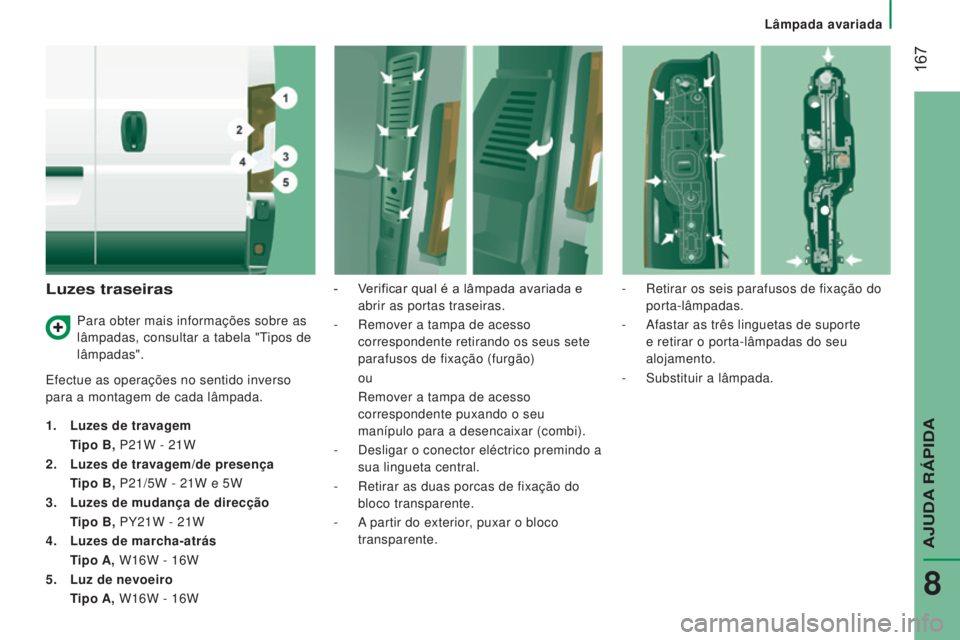

Luzes traseiras
Efectue as operações no sentido inverso
para a montagem de cada lâmpada.
1.
Luzes
de travagem
T

ipo B, P21W - 21W
2.

Luzes de travagem/de presença
T

ipo B, P21/5W - 21W e 5W
3.

Luzes de mudança de direcção
T

ipo B, PY21W - 21W
4.

Luzes de marcha-atrás
T

ipo A, W16W - 16W
5.

Luz de nevoeiro



T
ipo A, W16W - 16W -

V
erificar qual é a lâmpada avariada e
abrir as portas traseiras.
-
Remover a tampa de acesso

correspondente retirando os seus sete
parafusos de fixação (furgão) ou
Remover a tampa de acesso


correspondente puxando o seu
manípulo para a desencaixar (combi).
-

Desligar o conector eléctrico premindo a

sua lingueta central.
-

Retirar as duas porcas de fixação do

bloco transparente.
-

A
partir do exterior, puxar o bloco
transparente. -

Retirar os seis parafusos de fixação do

porta-lâmpadas.
-
Afastar as três linguetas de suporte

e retirar o porta-lâmpadas do seu
alojamento.
- Substituir a lâmpada.
Para obter mais informações sobre as
lâmpadas, consultar a tabela "Tipos de
lâmpadas".
AJUDA RÁPIDA
8

168
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

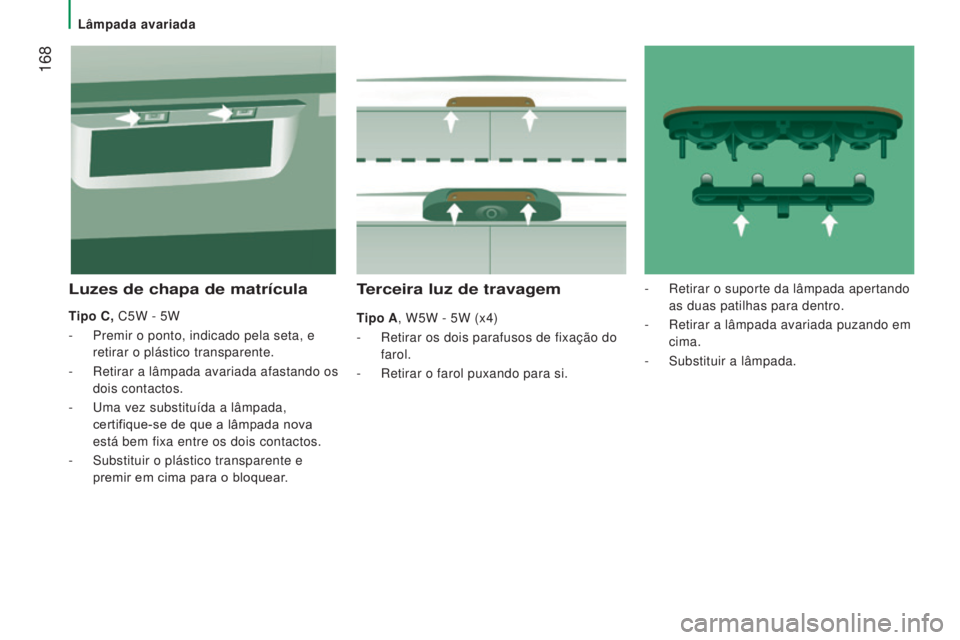

Terceira luz de travagem
Tipo A, W5W - 5W (x4)
-
Retirar os dois parafusos de fixação do

farol.
-

Retirar o farol puxando para si.
Luzes de chapa de matrícula
Tipo C, C5W - 5W
-
Premir o ponto, indicado pela seta, e

retirar o plástico transparente.
-

Retirar a lâmpada avariada afastando os

dois contactos.
-

Uma vez substituída a lâmpada,

certifique-se de que a lâmpada nova
está bem fixa entre os dois contactos.
-

Substituir o plástico transparente e

premir em cima para o bloquear. -

Retirar o suporte da lâmpada apertando

as duas patilhas para dentro.
- Retirar a lâmpada avariada puzando em
cima.
-

Substituir a lâmpada.
Lâmpada avariada
