CITROEN JUMPER 2017 Manual do condutor (in Portuguese)

169
Escova de limpa-vidros usada
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

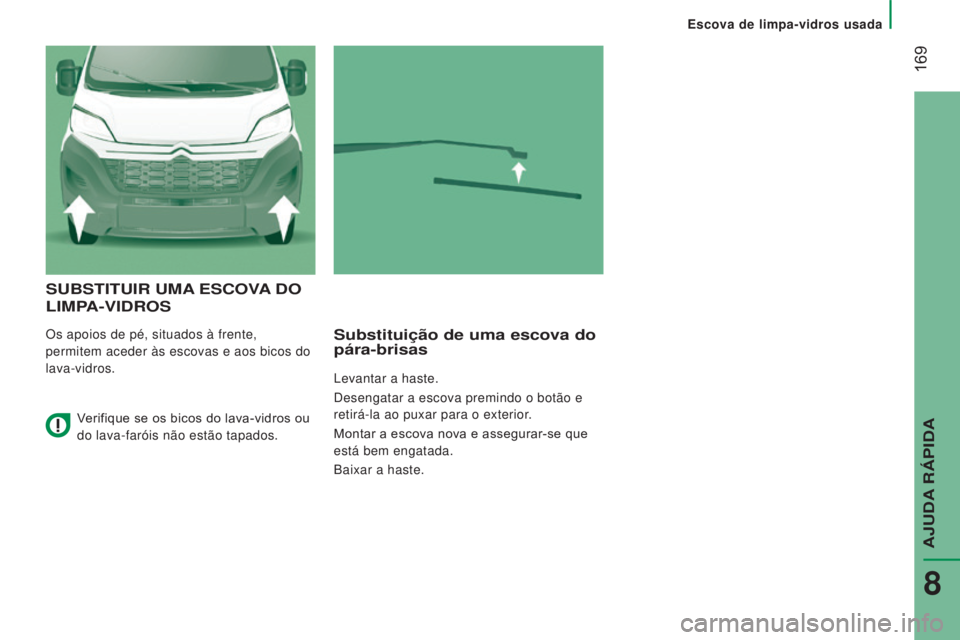

SUBSTITUIR UMA ESCOVA DO
LIMP

A - VIDROS
Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros.Substituição de uma escova do
pára-brisas
Levantar a haste.
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e assegurar-se que
está bem engatada.
Baixar a haste.
Verifique se os bicos do lava-vidros ou
do lava-faróis não estão tapados.
AJUDA RÁPIDA
8

170
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
Estacionamento do veículo
Na medida do possível, imobilize o
veículo num piso horizontal, estável e não
escorregadio.
Engrene o travão de estacionamento,
desligue a ignição e engrene a primeira
velocidade.
Vista o colete de segurança e coloque o
triângulo de pré-sinalização.
Certifique-se obrigatoriamente de que
os ocupantes saíram do veículo e se
encontram numa zona que garanta a
respectiva segurança.
Ferramentas
Encontram-se arrumadas numa caixa que se
encontra por baixo do banco do passageiro
dianteiro.
-
Rode o botão um quarto de volta, e

depois puxe a caixa.
-

Após a utilização, prima o botão e rode

um quarto de volta para bloquear a caixa.
A.

Cavilha alongada.
B.

Barra.
C.
Macaco.
D.

Chave de desmontagem de rodas.
E.


Chave de fendas (de punho e de

ponteira).
F.
Anel amovível de reboque.
G.


T
ubo de enchimento de óleo.
SUBSTITUIR UMA RODASuspensão pneumática
Se o seu veículo estiver equipado, deverá
ativar previamente o modo de elevação do
veículo.
Prima simultaneamente os dois comandos
durante pelo menos 5
segundos,
acendendo-se fixamente os respetivos
avisadores.
Após a substituição da roda e a uma
velocidade superior a 5
km/h, este modo é
desativado automaticamente.
O macaco e o conjunto de ferramentas
são específicos do veículo. Não os
utilize para outros efeitos.
Nunca se coloque por baixo de um veículo
elevado por um macaco (utilize uma
preguiça).
Pneu furado

171
Pneu furado
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

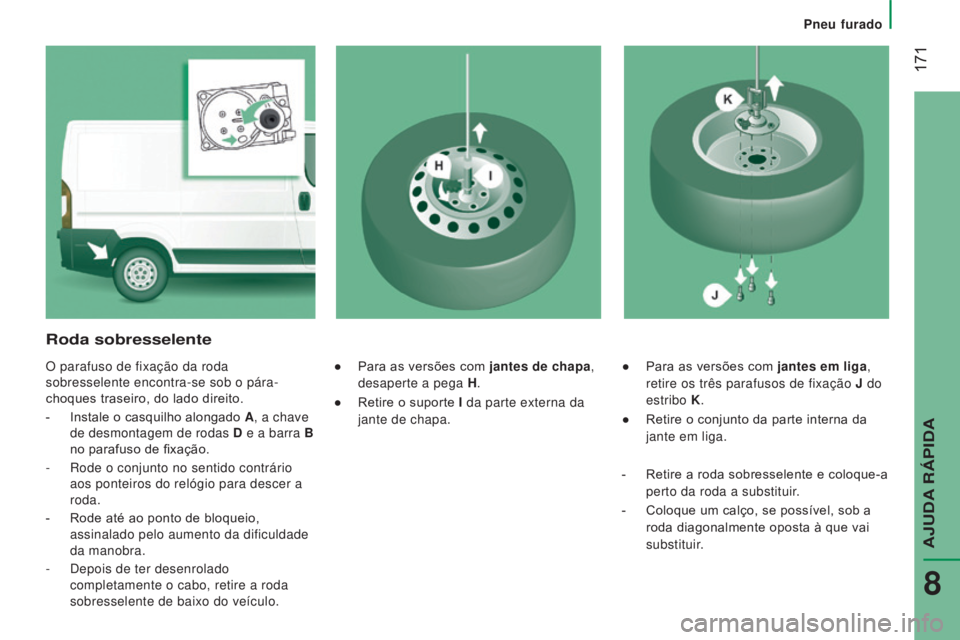

● Para as versões com jantes em liga,
retire os três parafusos de fixação J do
estribo K.
●

Retire o conjunto da parte interna da

jante em liga.
Roda sobresselente
O parafuso de fixação da roda
sobresselente encontra-se sob o pára-
choques traseiro, do lado direito.
-

Instale o casquilho alongado
A, a chave
de desmontagem de rodas D e a barra B
no parafuso de fixação.
-

Rode o conjunto no sentido contrário

aos ponteiros do relógio para descer a
roda.
-

Rode até ao ponto de bloqueio,

assinalado pelo aumento da dificuldade
da manobra.
-

Depois de ter desenrolado

completamente o cabo, retire a roda
sobresselente de baixo do veículo. ●
Para as versões com jantes de chapa,
desaperte a pega h
.
●


Retire o suporte
I da parte externa da
jante de chapa.
-

Retire a roda sobresselente e coloque-a

perto da roda a substituir.
-

Coloque um calço, se possível, sob a

roda diagonalmente oposta à que vai
substituir.
AJUDA RÁPIDA
8

172
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

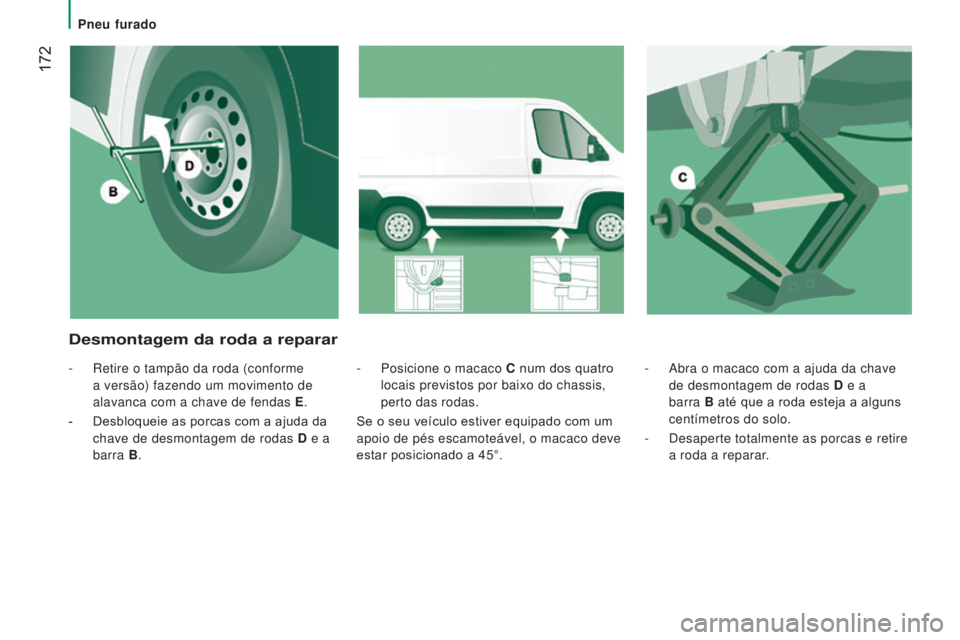

- Abra o macaco com a ajuda da chave
de desmontagem de rodas D e a
barra B até que a roda esteja a alguns
centímetros do solo.
-

Desaperte totalmente as porcas e retire

a roda a reparar.
-
Posicione o macaco
C
num dos quatro
locais previstos por baixo do chassis,
perto das rodas.
Se o seu veículo estiver equipado com um
apoio de pés escamoteável, o macaco deve
estar posicionado a 45°.
Desmontagem da roda a reparar
- Retire o tampão da roda (conforme
a versão) fazendo um movimento de
alavanca com a chave de fendas E .
-

Desbloqueie as porcas com a ajuda da

chave de desmontagem de rodas D e a
barra B.
Pneu furado

173
Pneu furado
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

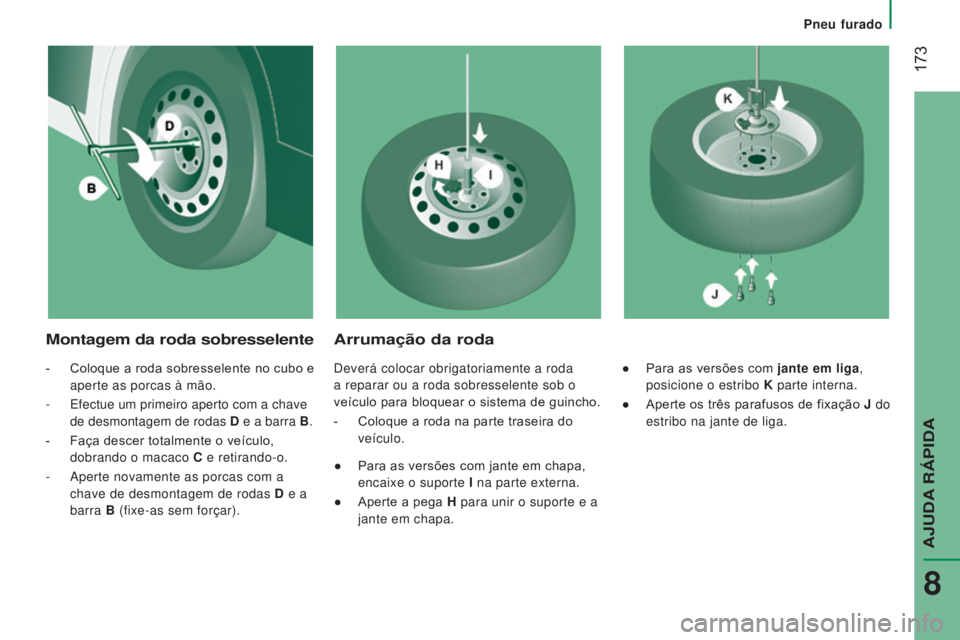

Montagem da roda sobresselenteArrumação da roda
- Coloque a roda sobresselente no cubo e
aperte as porcas à mão.
-

Efectue um primeiro aperto com a chave

de desmontagem de rodas D e a barra B.
-

Faça descer totalmente o veículo,

dobrando o macaco C e retirando-o.
-

Aperte novamente as porcas com a

chave de desmontagem de rodas D e a
barra B (fixe-as sem forçar). Deverá colocar obrigatoriamente a roda
a reparar ou a roda sobresselente sob o
veículo para bloquear o sistema de guincho.
-

Coloque a roda na parte traseira do

veículo.
●

Para as versões com jante em chapa,

encaixe o suporte I na parte externa.
●

Aperte a pega
h
para unir o suporte e a

jante em chapa. ●
Para as versões com jante em liga,
posicione o estribo K parte interna.
●

Aperte os três parafusos de fixação
J do
estribo na jante de liga.
AJUDA RÁPIDA
8

174
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

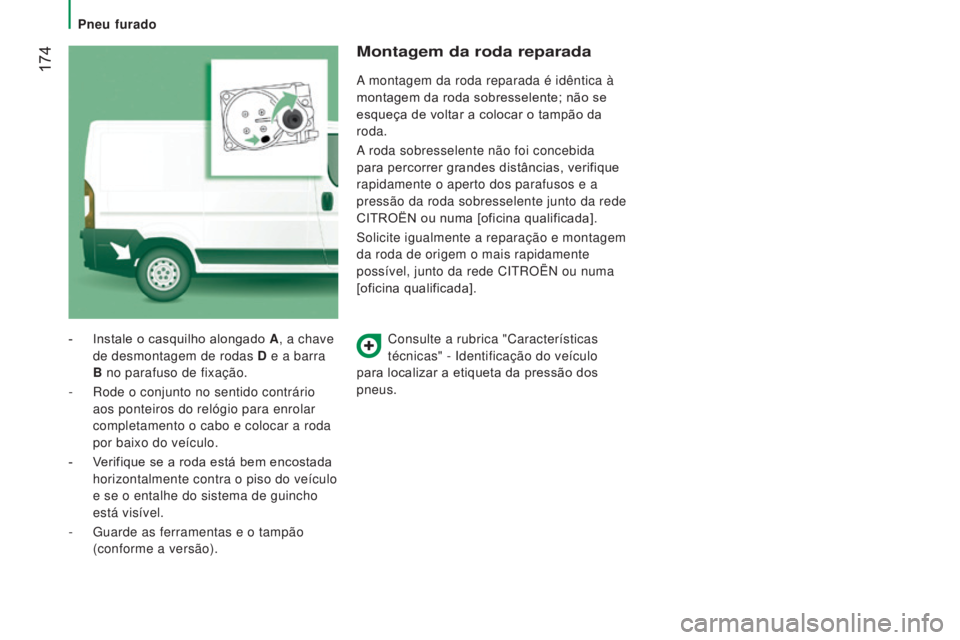

Consulte a rubrica "Características
técnicas" - Identificação do veículo
para localizar a etiqueta da pressão dos
pneus.
-
Instale o casquilho alongado
A
, a chave
de desmontagem de rodas D e a barra
B no parafuso de fixação.
-

Rode o conjunto no sentido contrário


aos ponteiros do relógio para enrolar
completamento o cabo e colocar a roda
por baixo do veículo.
-

V

erifique se a roda está bem encostada
horizontalmente contra o piso do veículo
e se o entalhe do sistema de guincho
está visível.
-

Guarde as ferramentas e o tampão


(conforme a versão).
Montagem da roda reparada
A montagem da roda reparada é idêntica à
montagem da roda sobresselente; não se
esqueça de voltar a colocar o tampão da
roda.
A roda sobresselente não foi concebida
para percorrer grandes distâncias, verifique
rapidamente o aperto dos parafusos e a
pressão da roda sobresselente junto da rede
CITROËN ou numa [oficina qualificada].
Solicite igualmente a reparação e montagem
da roda de origem o mais rapidamente
possível, junto da rede CITROËN ou numa
[oficina qualificada].
Pneu furado

175
Pneu furado
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

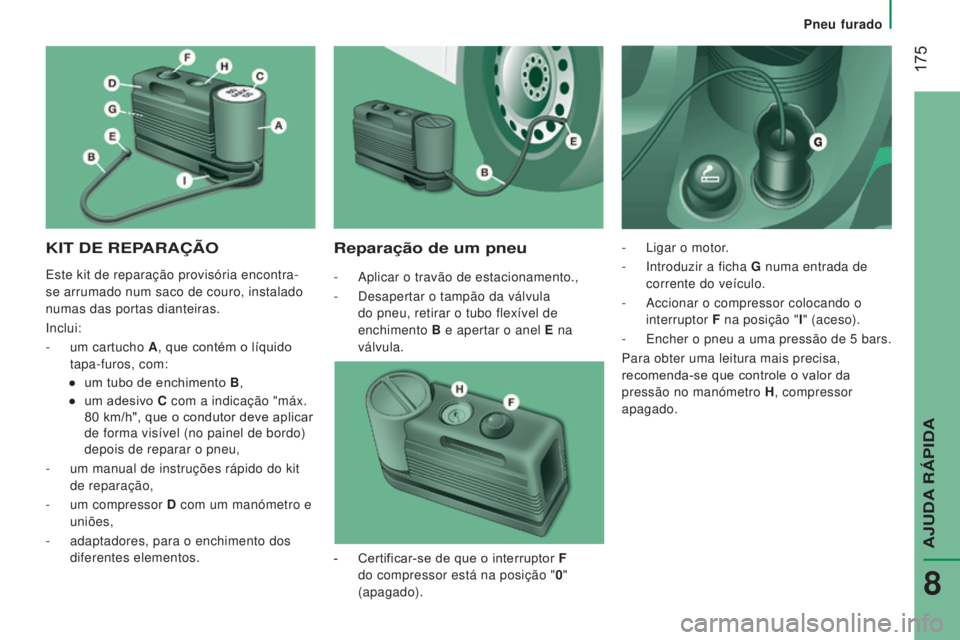

KIT DE REPARAÇÃOReparação de um pneu
- Aplicar o travão de estacionamento.,
-
Desapertar o tampão da válvula

do pneu, retirar o tubo flexível de
enchimento B e apertar o anel E na
válvula. -

Ligar o motor
.
- Introduzir a ficha G
numa entrada de
corrente do veículo.
-

Accionar o compressor colocando o

interruptor F na posição "I " (aceso).
-

Encher o pneu a uma pressão de 5
bars.
Para obter uma leitura mais precisa,
recomenda-se que controle o valor da
pressão no manómetro
h
, compressor

apagado.
-

Certificar-se de que o interruptor
F
do compressor está na posição "0 "
(apagado).
Este kit de reparação provisória encontra-
se arrumado num saco de couro, instalado
numas das portas dianteiras.
Inclui:
-

um cartucho

A , que contém o líquido
tapa-furos, com:
●

um tubo de enchimento

B ,
●

um adesivo

C com a indicação "máx.
80

km/h", que o condutor deve aplicar
de forma visível (no painel de bordo)
depois de reparar o pneu,
-

um manual de instruções rápido do kit


de reparação,
-

um compressor

D com um manómetro e
uniões,
-

adaptadores, para o enchimento dos


diferentes elementos.
AJUDA RÁPIDA
8

176
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
- Se não for atingida uma pressão de pelo
menos 3
bars no espaço de 5 minutos,
desligar o compressor da válvula e da
tomada de corrente e fazer avançar
o veículo cerca de 10
metros, para
distribuir o líquido tapa-furos no interior
do pneu.
-

Repetir
, de seguida, a operação de
enchimento:
●

Se não for atingida uma pressão

de pelo menos 3
bars no espaço
de 10
minutos, parar o veículo: o
pneu está demasiado danificado e
não foi possível repará-lo, Consulte
a rede CITROËN ou uma [oficina
qualificada].
●

Se tiver enchido o pneu a uma

pressão de 5
bars, voltar a arrancar
imediatamente.
Depois de ter conduzido durante 10
minutos,
parar e verificar novamente a pressão do
pneu.
Restabelecer a pressão correcta de acordo
com a etiqueta situada na coluna do lado
do condutor e, logo que possível, consulte a
rede CITROËN ou uma [oficina qualificada].
Controlo e restabelecimento da
pressão
O compressor pode ser utilizado unicamente
para controlar e restabelecer a pressão.
-

Desligar o tubo flexível
I e ligá-lo
directamente à válvula do pneu.
O cartucho será assim ligado ao
compressor e o líquido tapa-furos não
será injectado.
Se for necessário retirar ar do pneu, retirar
o tubo flexível I com a válvula do pneu e
premir o botão amarelo, colocado no centro
do interruptor do compressor.
Substituição do cartucho
Para substituir o cartucho de líquido
antifuros, proceder da seguinte forma:
-

desligar o tubo flexível
I,
-

rodar o cartucho a substituir no sentido

contrário ao dos ponteiros do relógio e
levantá-lo,
-

inserir o novo cartucho e rodá-lo no

sentido dos ponteiros do relógio,
-

voltar a ligar o flexível I voltar a ligar o

tubo B no respectivo alojamento.
O cartucho de gel antifuros contém
etileno-glocol, produto nocivo em caso
de ingestão e irritante para os olhos.
Manter fora do alcance das crianças.
Após cada utilização, não eliminar o
cartucho juntamente com os resíduos
domésticos, informar-se na rede CITROËN
ou num organismo encarregue da recolha.
Este kit de reparação e os cartuchos
de recarga estão disponíveis na rede
CITROËN.
Pneu furado

177
Ser rebocado ou rebocar
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

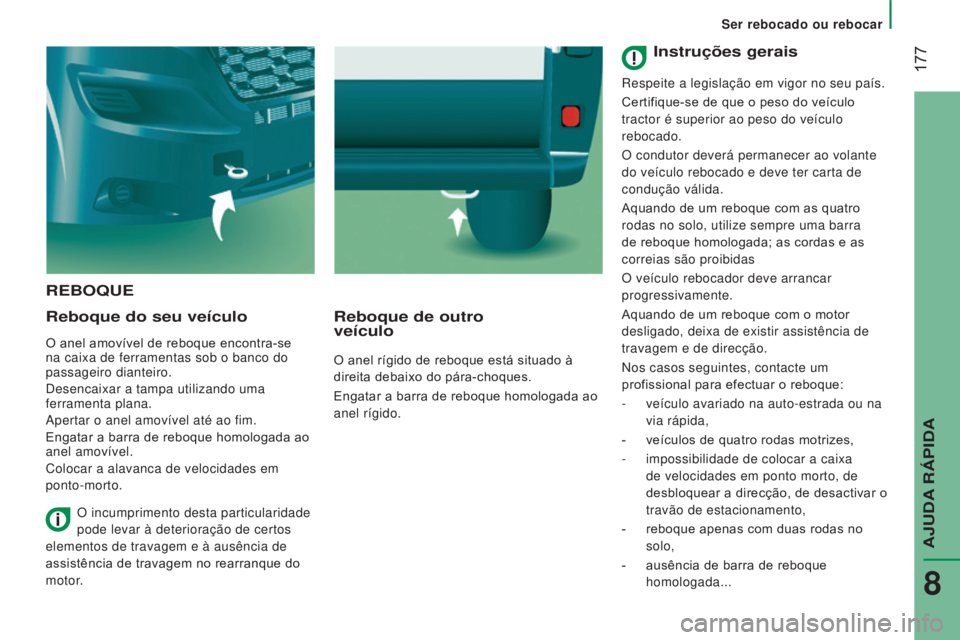

REBOQUE
Reboque do seu veículo
O anel amovível de reboque encontra-se
na caixa de ferramentas sob o banco do
passageiro dianteiro.
Desencaixar a tampa utilizando uma
ferramenta plana.
Apertar o anel amovível até ao fim.
Engatar a barra de reboque homologada ao
anel amovível.
Colocar a alavanca de velocidades em
ponto-morto.
Reboque de outro
veículo
O anel rígido de reboque está situado à
direita debaixo do pára-choques.
Engatar a barra de reboque homologada ao
anel rígido.
O incumprimento desta particularidade
pode levar à deterioração de certos
elementos de travagem e à ausência de
assistência de travagem no rearranque do
motor.
Instruções gerais
Respeite a legislação em vigor no seu país.
Certifique-se de que o peso do veículo
tractor é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao volante
do veículo rebocado e deve ter carta de
condução válida.
Aquando de um reboque com as quatro
rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e as
correias são proibidas
O veículo rebocador deve arrancar
progressivamente.
Aquando de um reboque com o motor
desligado, deixa de existir assistência de
travagem e de direcção.
Nos casos seguintes, contacte um
profissional para efectuar o reboque:
-

veículo avariado na auto-estrada ou na

via rápida,
-

veículos de quatro rodas motrizes,
-


impossibilidade de colocar a caixa

de velocidades em ponto morto, de
desbloquear a direcção, de desactivar o
travão de estacionamento,
-

reboque apenas com duas rodas no

solo,
-

ausência de barra de reboque

homologada...
AJUDA RÁPIDA
8

Soluções de transporte
178
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

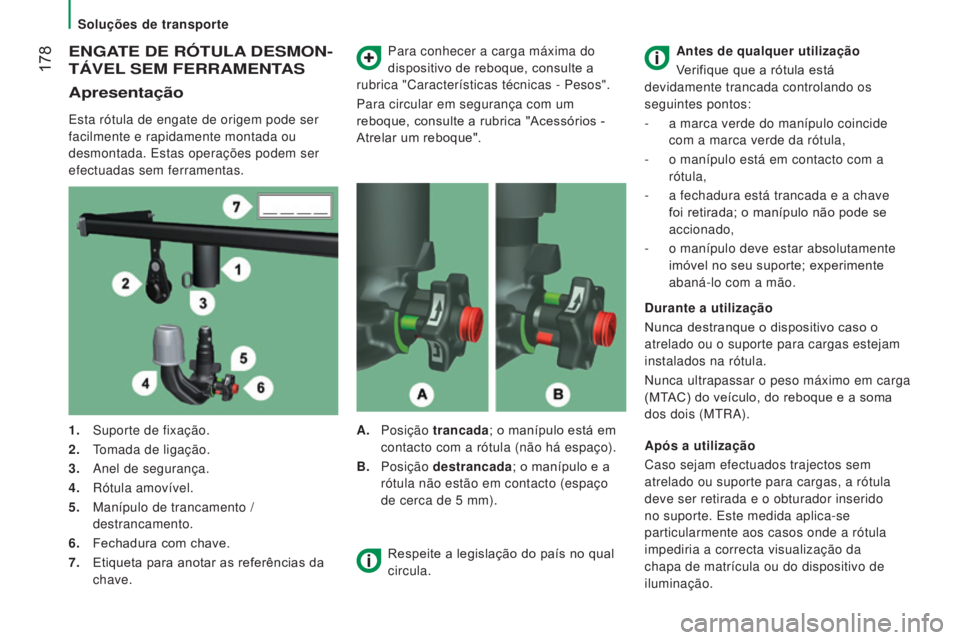

ENGATE DE RÓTULA DESMON -
TÁVEL

SEM FERRAMENTAS
Apresentação
Esta rótula de engate de origem pode ser
facilmente e rapidamente montada ou
desmontada. Estas operações podem ser
efectuadas sem ferramentas. Para conhecer a carga máxima do
dispositivo de reboque, consulte a
rubrica "Características técnicas - Pesos".
Para circular em segurança com um
reboque, consulte a rubrica "Acessórios -
Atrelar um reboque".
1.

Suporte de fixação.
2.


T
omada de ligação.
3.

Anel de segurança.
4.


Rótula amovível.
5.


Manípulo de trancamento /

destrancamento.
6.

Fechadura com chave.
7.


Etiqueta para anotar as referências da

chave. A.
Posição trancada; o manípulo está em
contacto com a rótula (não há espaço).
B.
Posição destrancada; o manípulo e a
rótula não estão em contacto (espaço
de cerca de 5
mm).Antes de qualquer utilização
Verifique que a rótula está
devidamente trancada controlando os
seguintes pontos:
- a marca verde do manípulo coincide
com a marca verde da rótula,
-

o manípulo está em contacto com a

rótula,
-

a fechadura está trancada e a chave

foi retirada; o manípulo não pode se
accionado,
-

o manípulo deve estar absolutamente

imóvel no seu suporte; experimente
abaná-lo com a mão.
Durante a utilização
Nunca destranque o dispositivo caso o
atrelado ou o suporte para cargas estejam
instalados na rótula.
Nunca ultrapassar o peso máximo em carga
(MTAC) do veículo, do reboque e a soma
dos dois (MTRA).
Respeite a legislação do país no qual
circula. Após a utilização
Caso sejam efectuados trajectos sem
atrelado ou suporte para cargas, a rótula
deve ser retirada e o obturador inserido
no suporte. Este medida aplica-se
particularmente aos casos onde a rótula
impediria a correcta visualização da
chapa de matrícula ou do dispositivo de
iluminação.
