CITROEN JUMPER 2017 Manual do condutor (in Portuguese)

179
Soluções de transporte
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

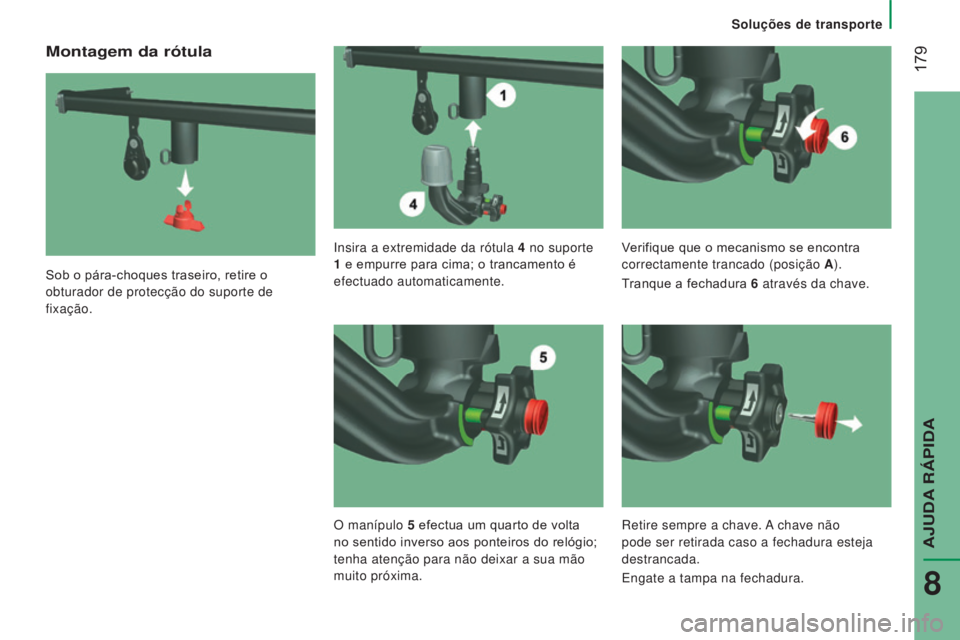

Montagem da rótula
Sob o pára-choques traseiro, retire o
obturador de protecção do suporte de
fixação.Insira a extremidade da rótula 4

no suporte

1 e empurre para cima; o trancamento é
efectuado automaticamente. Verifique que o mecanismo se encontra
correctamente trancado (posição A
).
Tranque a fechadura 6 através da chave.
O manípulo
5
efectua um quarto de volta

no sentido inverso aos ponteiros do relógio;
tenha atenção para não deixar a sua mão
muito próxima. Retire sempre a chave. A chave não
pode ser retirada caso a fechadura esteja
destrancada.
Engate a tampa na fechadura.
AJUDA RÁPIDA
8

Soluções de transporte
180
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

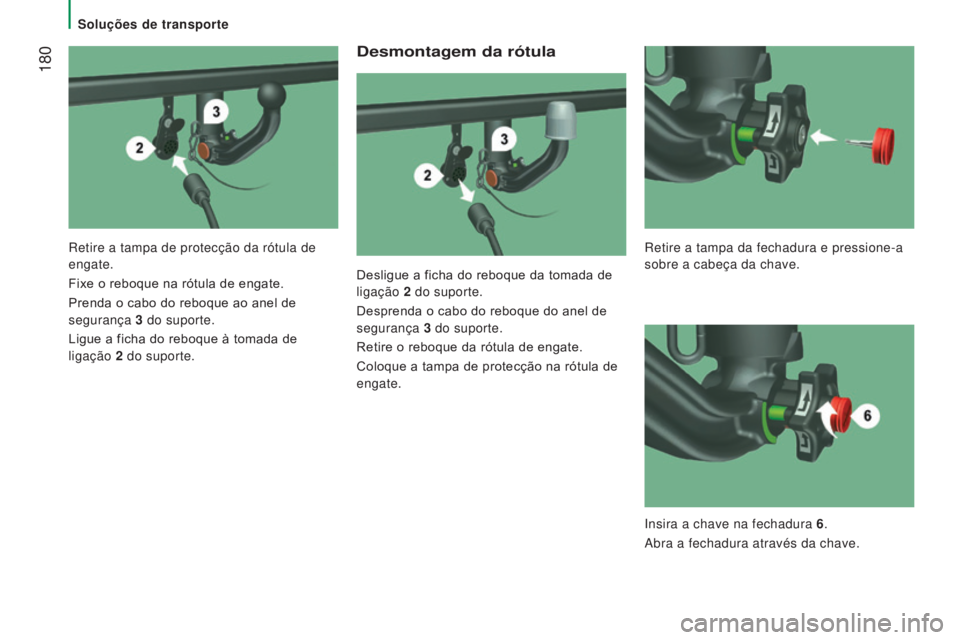

Desmontagem da rótula
Desligue a ficha do reboque da tomada de
ligação 2

do suporte.
Desprenda o cabo do reboque do anel de


segurança 3

do suporte.
Retire o reboque da rótula de engate.
Coloque a tampa de protecção na rótula de


engate.
Retire a tampa de protecção da rótula de
engate.
Fixe o reboque na rótula de engate.
Prenda o cabo do reboque ao anel de
segurança
3

do suporte.
Ligue a ficha do reboque à tomada de


ligação 2

do suporte. Retire a tampa da fechadura e pressione-a


sobre a cabeça da chave.
Insira a chave na fechadura 6 .
Abra a fechadura através da chave.

181
Soluções de transporte
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
Segure firmemente a rótula 4 com uma mão;
com a outra mão, puxe e rode o manípulo 5
no sentido dos ponteiros do relógio, até ao
limite; não larque o manípulo.
Manutenção
O funcionamento correcto só é possível
caso a rótula e o seu suporte estejam
limpos.
Antes de limpar o veículo com um jacto de
alta pressão, a rótula deverá ser retirada e o
obturador inserido no suporte.
Coloque a etiqueta anexa num local
bem visível, próximo do suporte ou no
interior da mala.
Para qualquer intervenção no dispositivo de
atrelagem, diriga-se à rede CITROËN ou a
uma oficina qualificada.
Volte a colocar o obturador de protecção no
suporte.
Arrume cuidadosamente a rótula no seu
estojo ao abrigo de choques e sujidade.
Retire a rótula por baixo do seu suporte 1 .
Largue o manípulo; este bloqueia
automaticamente em posição de
destrancamento (posição B ).
AJUDA RÁPIDA
8

182
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

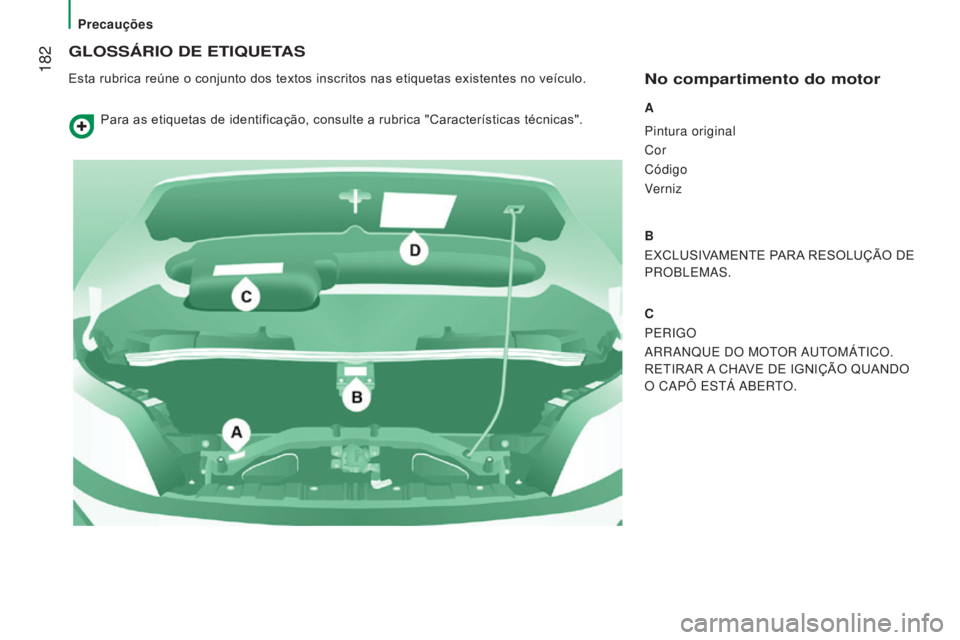

GLOSSÁRIO DE ETIQUETAS
Esta rubrica reúne o conjunto dos textos inscritos nas etiquetas existentes no veículo.No compartimento do motor
A
Pintura original
Cor
Código
Verniz
B
EXCLUSIVAMENTE PARA RESOLUÇÃO DE
PROBLEMAS.
C
PERIGO
ARRANQUE DO MOTOR AUTOMÁTICO.
RETIRAR A CHAVE DE IGNIÇÃO QUANDO
O CAPÔ ESTÁ ABERTO.
Para as etiquetas de identificação, consulte a rubrica "Características técnicas".
Precauções

183
Precauções
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

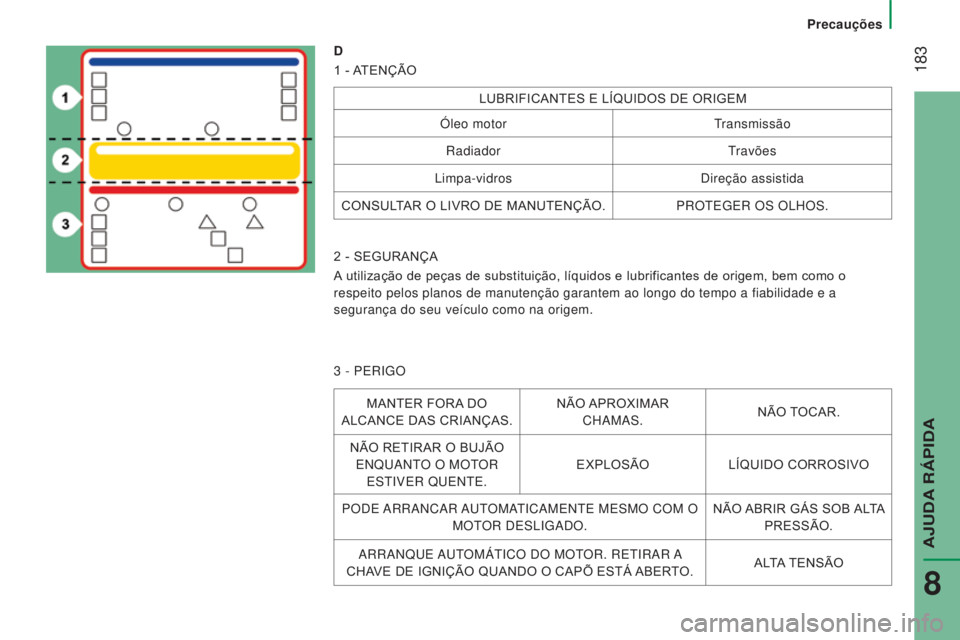

D
1 - ATENÇÃO
LUBRIFICANTES E LÍQUIDOS DE ORIGEM
Óleo motor Transmissão
Radiador Travões
Limpa-vidros Direção assistida
CONSULTAR O LIVRO DE MANUTENÇÃO. PROTEGER OS OLHOS.
2

- SEGURANÇA
A utilização de peças de substituição, líquidos e lubrificantes de origem, bem como o
respeito pelos planos de manutenção garantem ao longo do tempo a f\
iabilidade e a
segurança do seu veículo como na origem.
3

- PERIGO
MANTER FORA DO
ALCANCE DAS CRIANÇAS. NÃO APROXIMAR
CHAMAS. NÃO TOCAR.
NÃO RETIRAR O BUJÃO ENQUANTO O MOTOR ESTIVER QUENTE. EXPLOSÃO
LÍQUIDO CORROSIVO
PODE ARRANCAR AUTOMATICAMENTE MESMO COM O MOTOR DESLIGADO. NÃO ABRIR GÁS SOB ALTA
PRESSÃO.
ARRANQUE AUTOMÁTICO DO MOTOR. RETIRAR A
CHAVE DE IGNIÇÃO QUANDO O CAPÕ ESTÁ ABERTO. ALTA TENSÃO
AJUDA RÁPIDA
8

184
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

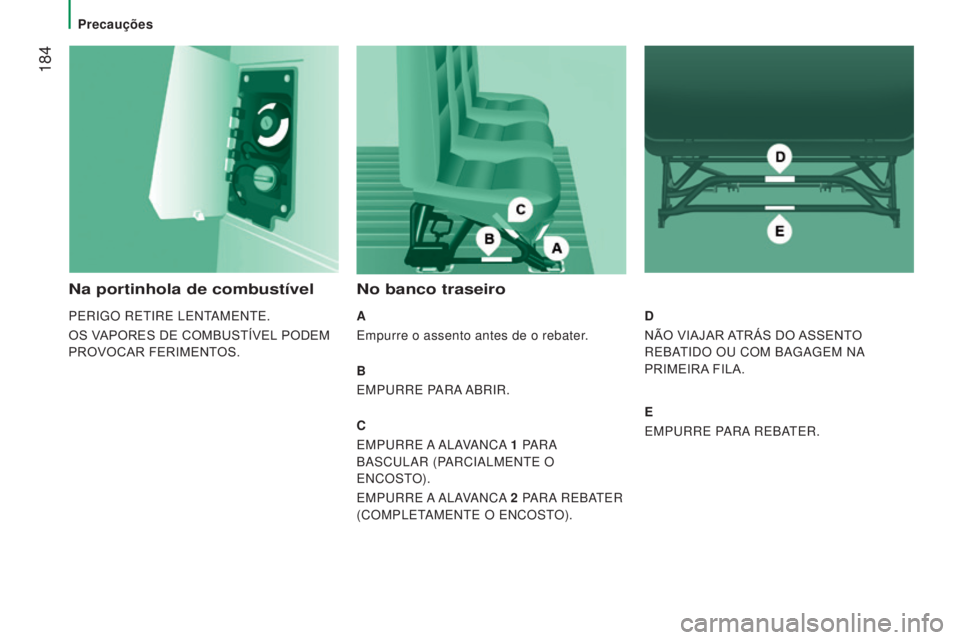

Na portinhola de combustível
PERIGO RETIRE LENTAMENTE.
OS VAPORES DE COMBUSTÍVEL PODEM
PROVOCAR FERIMENTOS.
No banco traseiro
A
Empurre o assento antes de o rebater.
B
EMPURRE PARA ABRIR.
C
EMPURRE A ALAVANCA 1

P
ARA
BASCULAR (PARCIALMENTE O
ENCOSTO).
EMPURRE A ALAVANCA 2

P
ARA REBATER
(COMPLETAMENTE O ENCOSTO). D
NÃO VIAJAR ATRÁS DO ASSENTO
REBATIDO OU COM BAGAGEM NA
PRIMEIRA FILA.
E
EMPURRE PARA REBATER.
Precauções

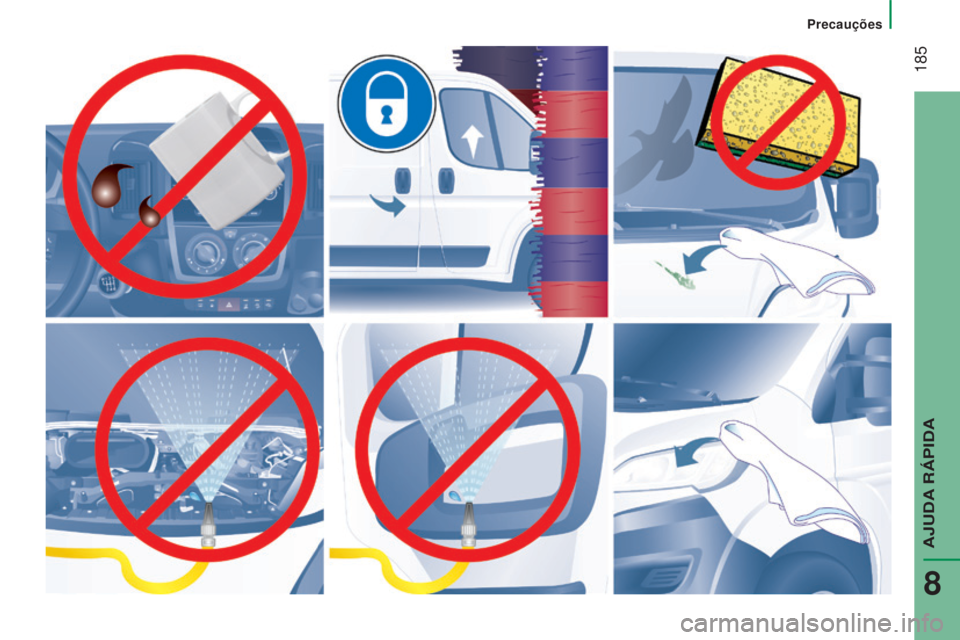

185
Precauções
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
AJUDA RÁPIDA
8

186
Jumper_pt_Chap09_Caracteristiques-Techniques_ed01-2016
Dimensões

187
Dimensões
Jumper_pt_Chap09_Caracteristiques-Techniques_ed01-2016
DIMENSÕES
Os valores de dimensões são dados em milímetros.
O seu veículo existe em 4 comprimentos (L1..) e 3 alturas (H1..), consulte as tabelas correspondentes:
FURGÃO
L1 L2L3L4
h

1
h
2
h
1
h
2
h
2
h
3
h
2
h
3
L Comprimento total 4
9635
4135
9986
363
hAltura total2

254 2 524 2 254 2 524 2 5242
7642
5242
764
A Distância entre eixos 3
0003
4504
035
B Inclinação dianteira 948
C Inclinação traseira 1
0151
380
D Largura (com / sem retrovisores) 2
508 / 2 050
E Largura de via dianteira 1
810
F Largura de via traseira 1
790
G Altura do piso de carga 535
a 565
I Comprimento piso inferior 2
6703
1203
7054
070
J Altura interior máxima de carga 1
6621
9321
6621
932 1 932 2 172 1 932 2 172
K Largura interior máxima 1
870
M Largura interior entre rodas 1
422
Volume (m
3) 89,5 10 11,5 13 15 15 17
9
CARACTER

188
Jumper_pt_Chap09_Caracteristiques-Techniques_ed01-2016
PORTAS TRASEIRAS
L1 L2L3L4
h

1
h

2
h

1
h
2
h
2
h
3
h
2
h
3
N Altura útil das portas traseiras 1

520 1

790 1

520 1
790 1 7902
0301
7902
030
O Largura útil das portas traseiras 1
562
Dimensões
