APRESENTAÇÃO
As versões chassis e plataforma estão equipadas com uma cabina, uma plataforma fixa e
faróis traseiros específicos.
Estas versões estão igualmente disponíveis com outros equipamentos:
-
uma cabina dupla,
-


uma caixa de carga.
Mudar uma lâmpada
Para obter mais informações sobre as
lâmpadas, consulte a tabela "Tipos de
ampola ou de lâmpada" na rubrica "Ajuda
rápida". Luzes traseiras
Realize as operações em sentido inverso
para a substituição de cada lâmpada.
1.

Indicadores de direção
T

ipo B, PY21W - 21W
2.

Luzes de travagem
T

ipo B, P21W - 21W
3.

Luzes de posição
T

ipo A, W5W - 5W
4.

Luzes de marcha-atrás
T

ipo A, W16W - 16W
5.

Luzes de nevoeiro
T

ipo A, W16W - 16W-

Localize a lâmpada defeituosa.
-


Retire os quatro parafusos de fixação do

bloco transparente.
-

Puxe o bloco transparente na sua

direção.
-

Substitua a âmpola.
Para obter mais pormenores sobre cada um destes equipamentos, c

onsulte a rubrica
correspondente.
PARTICULARIDADES
10

200
Jumper_pt_Chap10_Particularites_ed01-2016

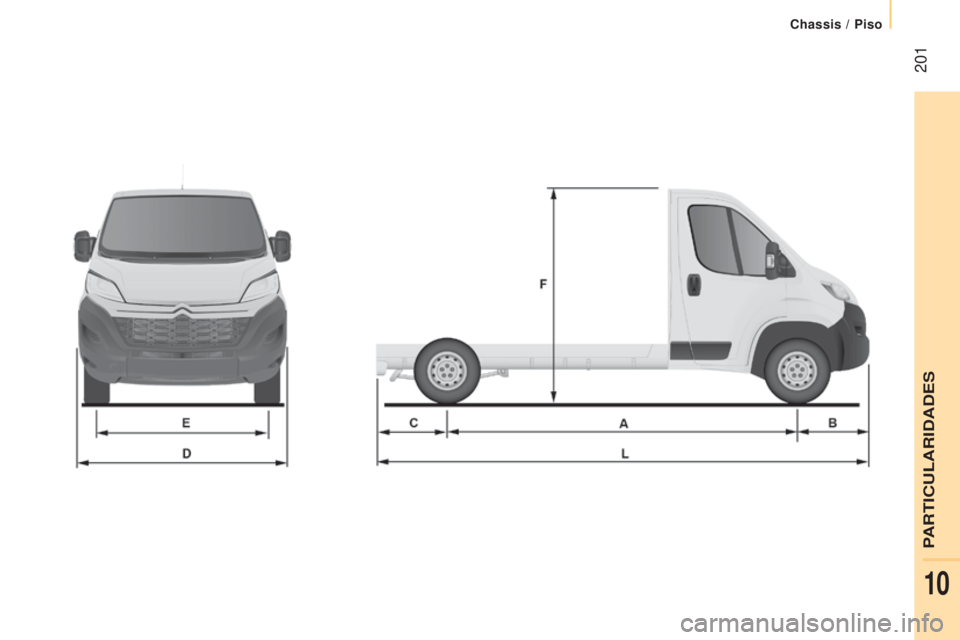

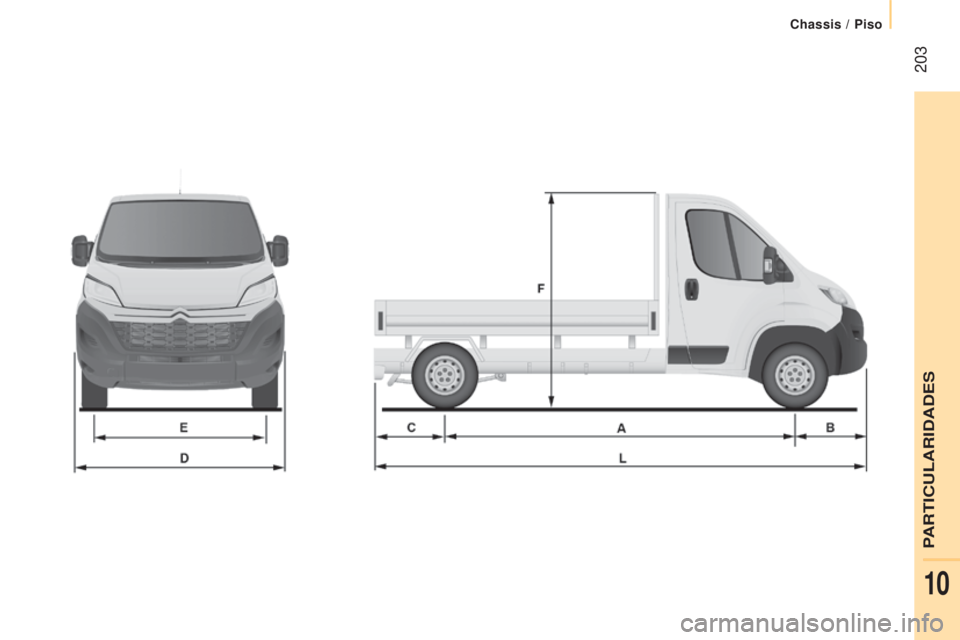

DIMENSÕES
Os valores de dimensões são dados em milímetros.C h ASSIS CABINA
L1 L2L2S L3L4
L Comprimento total 4
9085
3585
7085
9436
308
A Largura entre eixos 3
0003
4503
8004
0354
035
B Inclinação dianteira 948
C Inclinação traseira 9601
325
D Largura (com / sem retrovisores) 2
508 / 2 050
- Largura carroçaria 2
207
- Largura máxima carroçaria 2
350
E Largura via dianteira 1
810
- Largura via traseira 1
790
- Largura via traseira aumentada 1
980
F Altura total 2
254
- Altura máxima carroçaria 3
500
Chassis / Piso

201
Chassis / Piso
Jumper_pt_Chap10_Particularites_ed01-2016
PARTICULARIDADES
10

202
Jumper_pt_Chap10_Particularites_ed01-2016

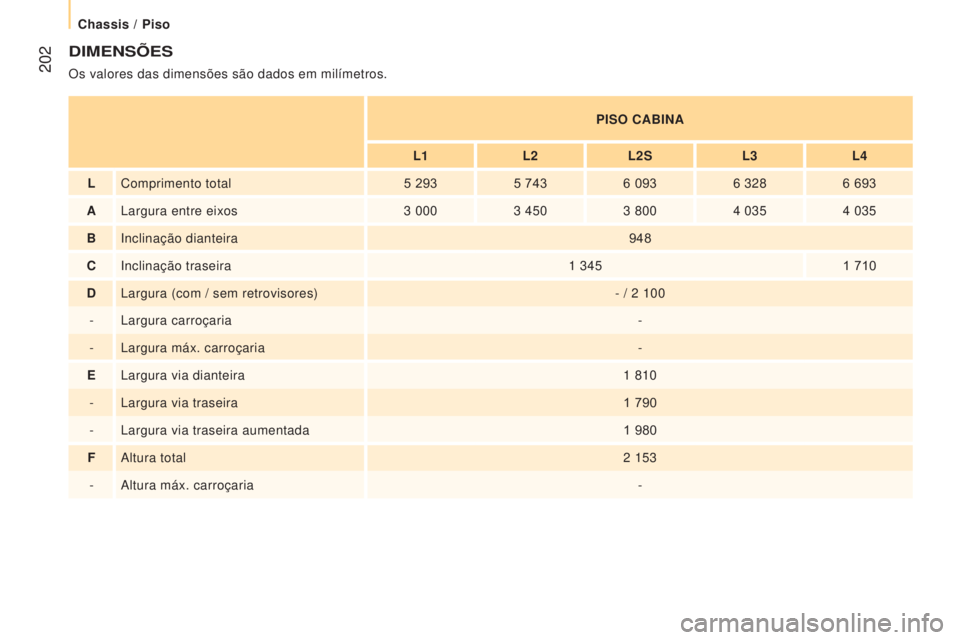

DIMENSÕES
Os valores das dimensões são dados em milímetros.PISO CABINA
L1 L2L2S L3L4
L Comprimento total 5
2935
7436
0936
3286
693
A Largura entre eixos 3
0003
4503
8004
0354
035
B Inclinação dianteira 948
C Inclinação traseira 1
3451
710
D Largura (com / sem retrovisores) - / 2
100
- Largura carroçaria -
- Largura máx. carroçaria -
E Largura via dianteira 1
810
- Largura via traseira 1
790
- Largura via traseira aumentada 1
980
F Altura total 2
153
- Altura máx. carroçaria -
Chassis / Piso

203
Chassis / Piso
Jumper_pt_Chap10_Particularites_ed01-2016
PARTICULARIDADES
10

204
Jumper_pt_Chap10_Particularites_ed01-2016
APRESENTAÇÃO

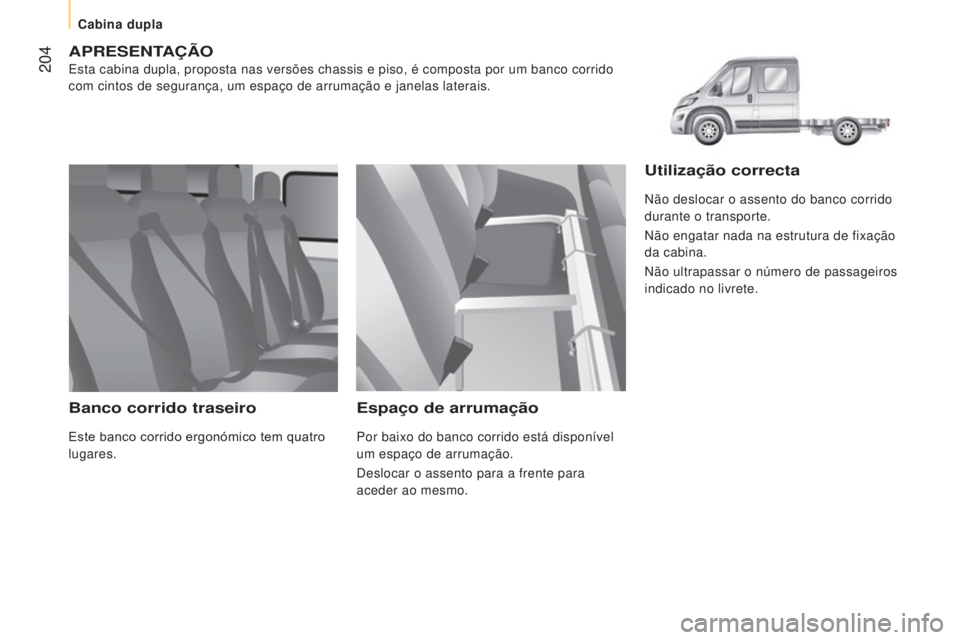

Esta cabina dupla, proposta nas versões chassis e piso, é composta\
por um banco corrido
com cintos de segurança, um espaço de arrumação e janelas la\
terais.
Banco corrido traseiro
Este banco corrido ergonómico tem quatro
lugares.
Espaço de arrumação
Por baixo do banco corrido está disponível
um espaço de arrumação.
Deslocar o assento para a frente para
aceder ao mesmo.
Utilização correcta
Não deslocar o assento do banco corrido
durante o transporte.
Não engatar nada na estrutura de fixação
da cabina.
Não ultrapassar o número de passageiros
indicado no livrete.
Cabina dupla

205
Cabina dupla
Jumper_pt_Chap10_Particularites_ed01-2016

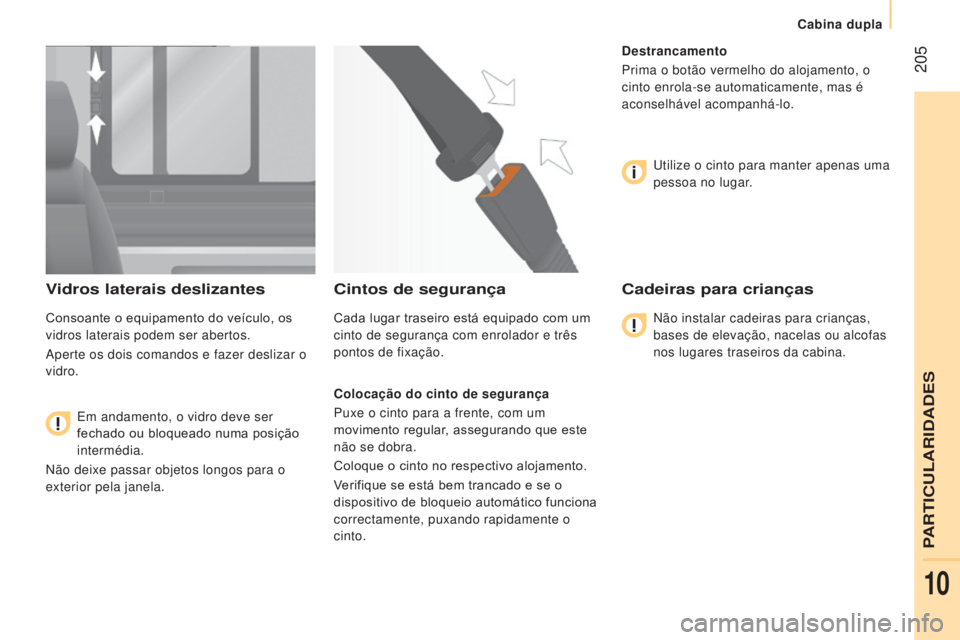

Vidros laterais deslizantes
Consoante o equipamento do veículo, os
vidros laterais podem ser abertos.
Aperte os dois comandos e fazer deslizar o
vidro.
Em andamento, o vidro deve ser

fechado ou bloqueado numa posição
intermédia.
Não deixe passar objetos longos para o
exterior pela janela.
Cintos de segurança
Cada lugar traseiro está equipado com um
cinto de segurança com enrolador e três
pontos de fixação.
Colocação do cinto de segurança
Puxe o cinto para a frente, com um
movimento regular, assegurando que este
não se dobra.
Coloque o cinto no respectivo alojamento.
Verifique se está bem trancado e se o
dispositivo de bloqueio automático funciona
correctamente, puxando rapidamente o
cinto. Destrancamento
Prima o botão vermelho do alojamento, o
cinto enrola-se automaticamente, mas é
aconselhável acompanhá-lo.
Utilize o cinto para manter apenas uma
pessoa no lugar.
Cadeiras para crianças
Não instalar cadeiras para crianças,
bases de elevação, nacelas ou alcofas
nos lugares traseiros da cabina.
PARTICULARIDADES
10

206
Jumper_pt_Chap10_Particularites_ed01-2016

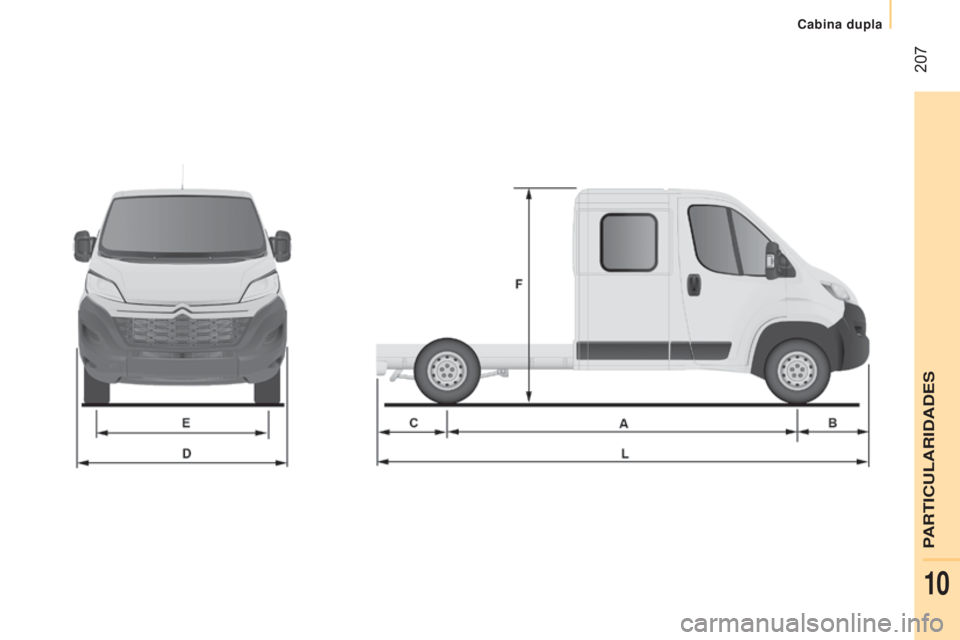

DIMENSÕES
Os valores de dimensões são dados em milímetros.C h ASSIS DUPLA CABINAPISO DUPLA CABINA
L3 L4L2L3L4
L Comprimento total 5
8436
2085
7386
2286
678
A Distância entre eixos 4
0353
4504
035
B
Distância entre o eixo dianteiro e a dianteira do veículo948 948
C
Distância entre o eixo traseiro e a traseira do veículo860 1 2251 3401 2451 695
D Largura (com / sem retrovisores) 2
508 / 2 050 - / 2
100
- Largura carroçaria --
- Largura máx. carroçaria --
E Largura de vias dianteira 1
810 1
810
- Largura de vias traseira 1
790 1
790
- Largura via traseira aumentada 1
980 1
980
F Altura total 2
254 2
153
- Altura máxima carroçaria --
Cabina dupla

207
Cabina dupla
Jumper_pt_Chap10_Particularites_ed01-2016
PARTICULARIDADES
10

208
Jumper_pt_Chap10_Particularites_ed01-2016
APRESENTAÇÃO
O levantamento da caixa é feito por um grupo hidro-eléctrico
alimentado pela bateria do veículo.
A subida ou descida é feita carregando nos botões correspondentes
do telecomando magnetizado e amovível num suporte dentro do
habitáculo.O elemento elevatório da caixa é gerado pelo motor do grupo.
A descida é efectuada por uma electroválvula que abre o retorno do
óleo do macaco.
Um dispositivo antiqueda assegura a descida da caixa, tanto em
posição estática como em levantamento.
Caixa de carga
