CITROEN JUMPER 2017 Manual do condutor (in Portuguese)

19
Acessos
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016
Avaria do telecomando
Destranque as portas utilizando a chave na
fechadura, o alarme dispara.
Ligue a ignição, a identificação do código da
chave desligará o alarme.O trancamento das portas utilizando a
chave na fechadura não ativa o alarme.
Desactivação com o telecomando
Premindo uma vez este botão,
a desactivação do alarme é
feita com o destrancamento do
veículo.
Desactivação da protecção
antielevação*
Pressione este comando para
desactivar a protecção (por
exemplo, em caso de reboque do
veículo com o alarme accionado).
A protecção permanece activa até à
abertura centralizada das portas.

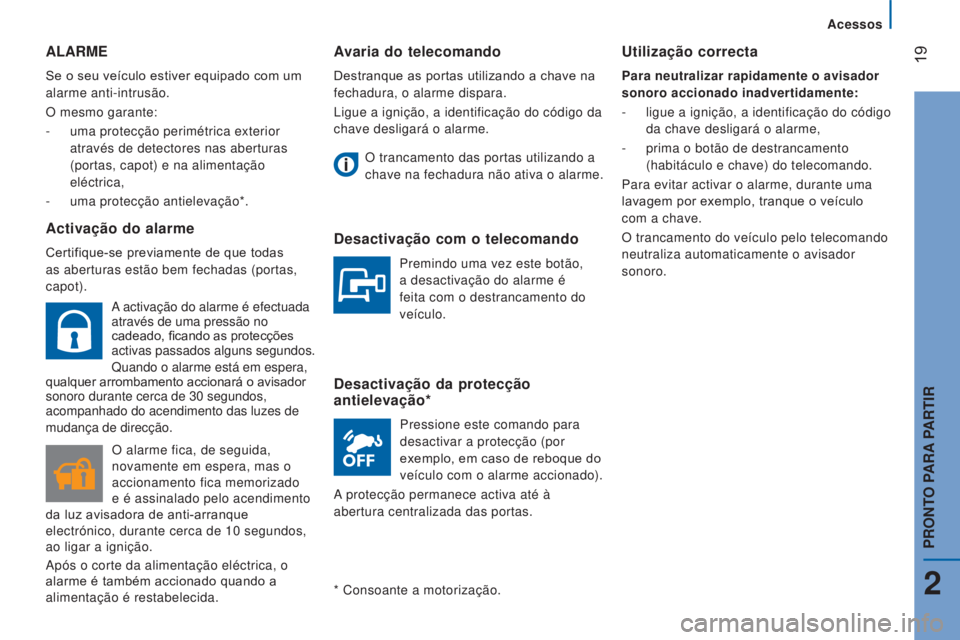

ALARME
Se o seu veículo estiver equipado com um
alarme anti-intrusão.
O mesmo garante:
-

uma protecção perimétrica exterior

através de detectores nas aberturas
(portas, capot) e na alimentação
eléctrica,
-

uma protecção antielevação*.
Activação do alarme
Certifique-se previamente de que todas
as aberturas estão bem fechadas (portas,
capot).
* Consoante a motorização.
Utilização correcta
Para neutralizar rapidamente o avisador
sonoro accionado inadvertidamente:
-

ligue a ignição, a identificação do código

da chave desligará o alarme,
-

prima o botão de destrancamento

(habitáculo e chave) do telecomando.
Para evitar activar o alarme, durante uma
lavagem por exemplo, tranque o veículo
com a chave.
O trancamento do veículo pelo telecomando
neutraliza automaticamente o avisador
sonoro.
A activação do alarme é efectuada
através de uma pressão no
cadeado, ficando as protecções
activas passados alguns segundos.
Quando o alarme está em espera,
qualquer arrombamento accionará o avisador
sonoro durante cerca de 30

segundos,
acompanhado do acendimento das luzes de
mudança de direcção.
O alarme fica, de seguida,
novamente em espera, mas o
accionamento fica memorizado
e é assinalado pelo acendimento
da luz avisadora de anti-arranque
electrónico, durante cerca de 10

segundos,
ao ligar a ignição.
Após o corte da alimentação eléctrica, o
alarme é também accionado quando a
alimentação é restabelecida.
2
PRONTO PARA PARTIR

20
Acessos
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

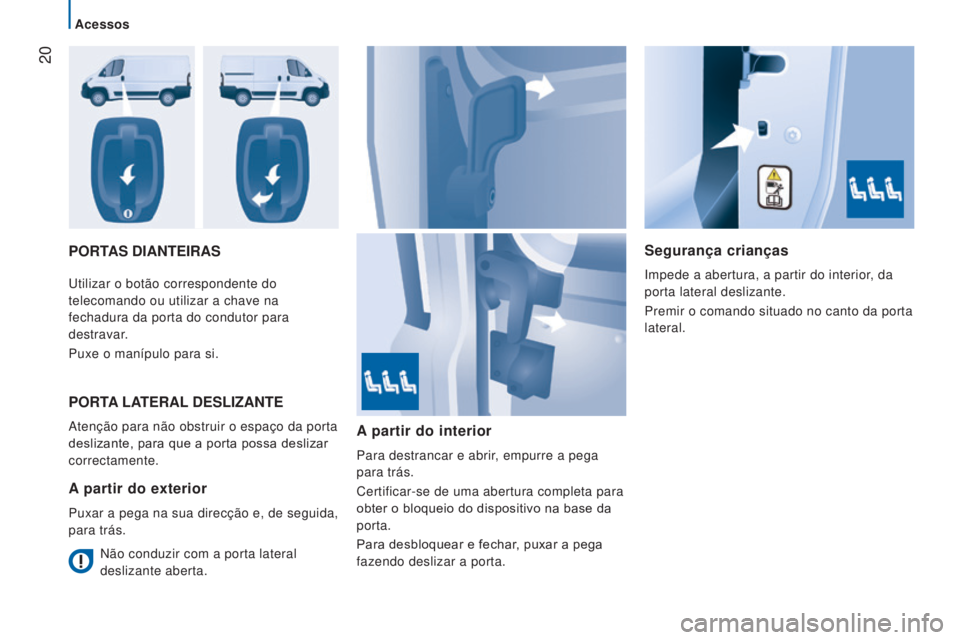

PORTAS DIANTEIRASSegurança crianças
Impede a abertura, a partir do interior, da
porta lateral deslizante.
Premir o comando situado no canto da porta
lateral.
Utilizar o botão correspondente do
telecomando ou utilizar a chave na
fechadura da porta do condutor para
destravar.
Puxe o manípulo para si.
PORTA
LATERAL DESLIZANTE
Atenção para não obstruir o espaço da porta
deslizante, para que a porta possa deslizar
correctamente.
A partir do exterior
Puxar a pega na sua direcção e, de seguida,
para trás.
A partir do interior
Para destrancar e abrir, empurre a pega
para trás.
Certificar-se de uma abertura completa para
obter o bloqueio do dispositivo na base da
porta.
Para desbloquear e fechar, puxar a pega
fazendo deslizar a porta.
Não conduzir com a porta lateral
deslizante aberta.

21
Acessos
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

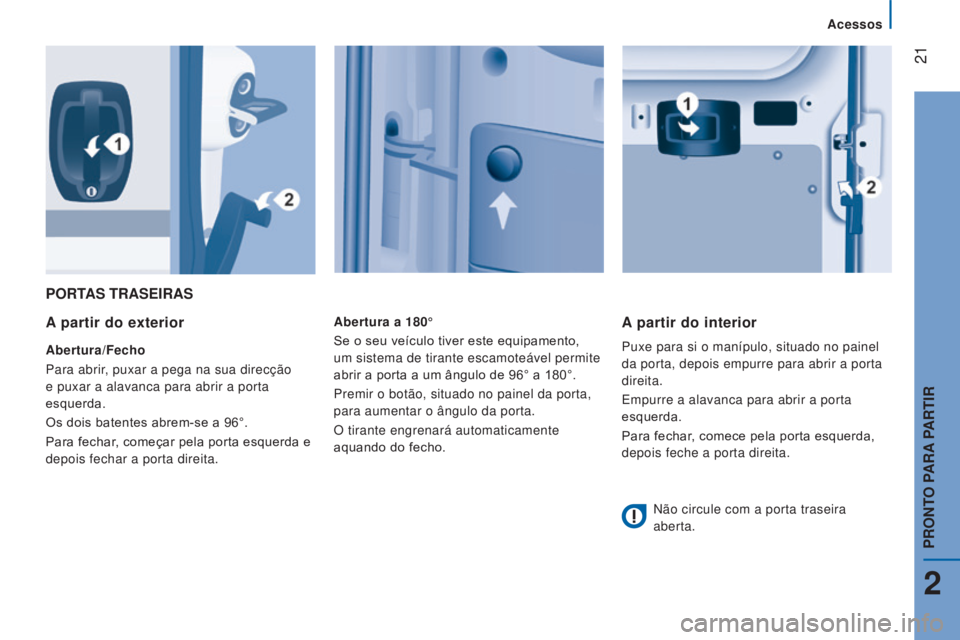

PORTAS TRASEIRAS
A
partir do exterior
Abertura/Fecho
Para abrir, puxar a pega na sua direcção
e puxar a alavanca para abrir a porta
esquerda.
Os dois batentes abrem-se a 96°.
Para fechar, começar pela porta esquerda e
depois fechar a porta direita. Abertura a 180°
Se o seu veículo tiver este equipamento,
um sistema de tirante escamoteável permite
abrir a porta a um ângulo de 96° a 180°.
Premir o botão, situado no painel da porta,
para aumentar o ângulo da porta.
O tirante engrenará automaticamente
aquando do fecho.
A partir do interior
Puxe para si o manípulo, situado no painel
da porta, depois empurre para abrir a porta
direita.
Empurre a alavanca para abrir a porta
esquerda.
Para fechar, comece pela porta esquerda,
depois feche a porta direita.
Não circule com a porta traseira
aberta.
2
PRONTO PARA PARTIR

22
Acessos
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

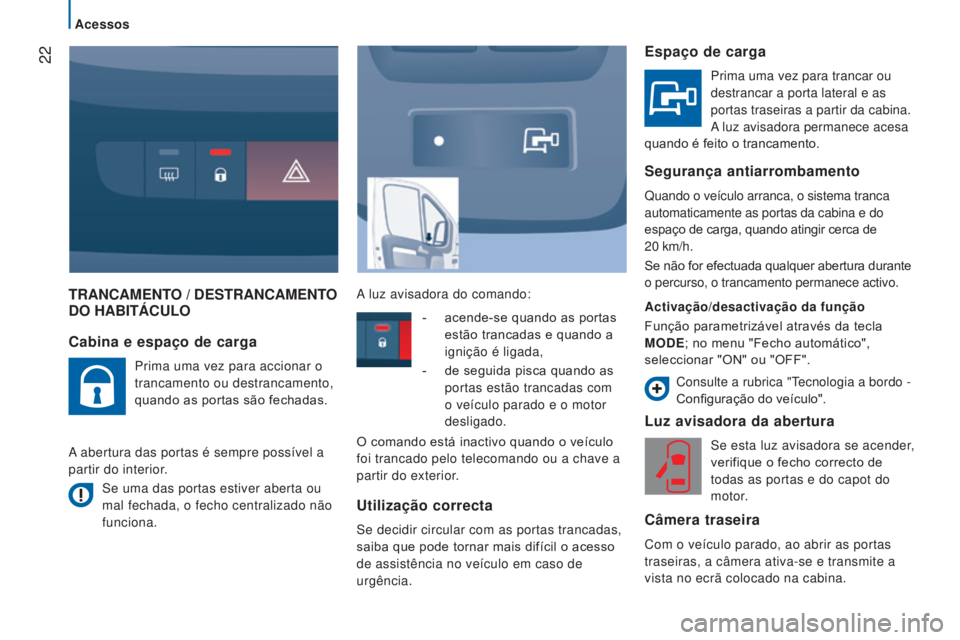

TRANCAMENTO / DESTRANCAMENTO DO h ABITÁCULO
Luz avisadora da abertura
Se esta luz avisadora se acender,
verifique o fecho correcto de
todas as portas e do capot do
motor.
Câmera traseira
Com o veículo parado, ao abrir as portas
traseiras, a câmera ativa-se e transmite a
vista no ecrã colocado na cabina.
Cabina e espaço de carga
Prima uma vez para accionar o
trancamento ou destrancamento,
quando as portas são fechadas.
A abertura das portas é sempre possível a
partir do interior. Se uma das portas estiver aberta ou
mal fechada, o fecho centralizado não
funciona. A luz avisadora do comando:
Espaço de carga
Prima uma vez para trancar ou
destrancar a porta lateral e as
portas traseiras a partir da cabina.
A luz avisadora permanece acesa
quando é feito o trancamento.
Segurança antiarrombamento
Quando o veículo arranca, o sistema tranca
automaticamente as portas da cabina e do
espaço de carga, quando atingir cerca de
20
km/h.
Se não for efectuada qualquer abertura durante
o percurso, o trancamento permanece activo.
Activação/desactivação da função
Função parametrizável através da tecla
MODE; no menu "Fecho automático",
seleccionar "ON" ou "OFF".
-

acende-se quando as portas


estão trancadas e quando a
ignição é ligada,
-

de seguida pisca quando as


portas estão trancadas com
o veículo parado e o motor
desligado.
O comando está inactivo quando o veículo
foi trancado pelo telecomando ou a chave a
partir do exterior.
Utilização correcta
Se decidir circular com as portas trancadas,
saiba que pode tornar mais difícil o acesso
de assistência no veículo em caso de
urgência. Consulte a rubrica "Tecnologia a bordo -

Configuração do veículo".

Posto de condução
23
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016
1. Indicador de velocidade (km/h ou mph)
2. Visor.
3.

Sonda de combustível.
4.


T
emperatura do líquido de
arrefecimento.
5.

Conta-rotações (rpm x1000)
QUADROS DE BORDO Ecrã nível 1
Na parte inferior:
-
Hora,
-

T
emperatura exterior,
-

Quilómetros/Milhas percorridos,
-


Computador de bordo (autonomia,

consumo...),
-

Altura do feixe das luzes,
-


A
viso de excesso da velocidade
programável,
-

Regulador ou limitador de velocidade,
-


Indicador de mudança de velocidade,
-


Stop & Start.
Na parte superior:
-

Data,
-

Indicador de revisão,
-


Mensagens de aviso,
-


Mensagens do estado das funções,
-


Configuração do veículo.
Quadro de bordo / Ecrã nível 1
2
PRONTO PARA PARTIR

24
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

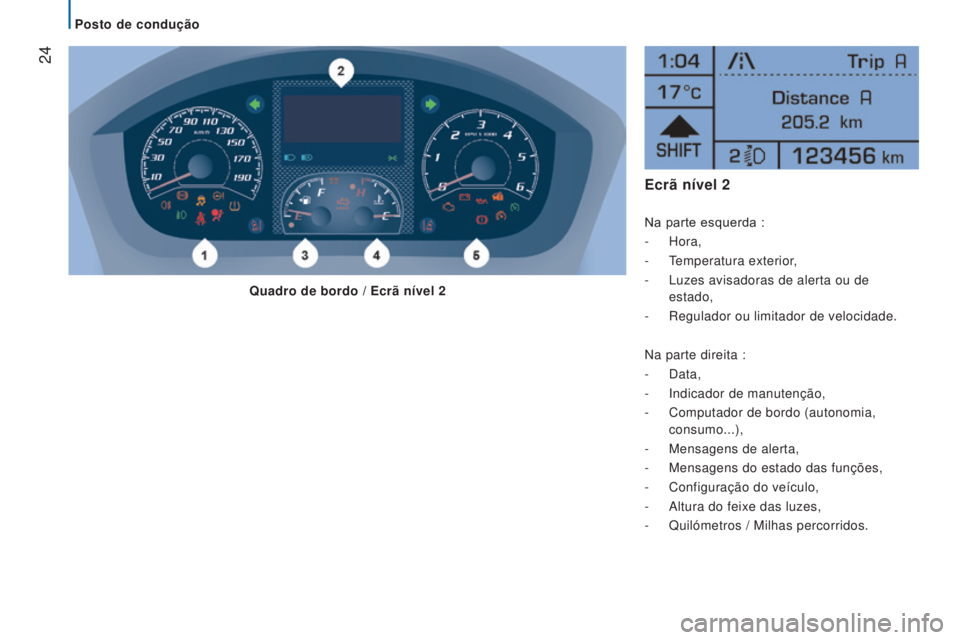

Ecrã nível 2
Na parte esquerda :
- Hora,
-

T
emperatura exterior,
-

Luzes avisadoras de alerta ou de

estado,
-

Regulador ou limitador de velocidade.
Na parte direita :
-

Data,
-

Indicador de manutenção,
-


Computador de bordo (autonomia,

consumo...),
-

Mensagens de alerta,
-


Mensagens do estado das funções,
-


Configuração do veículo,
-


Altura do feixe das luzes,
-


Quilómetros / Milhas percorridos.
Quadro de bordo / Ecrã nível 2
Posto de condução

Posto de condução
25
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016
LUZES INDICADORAS
Em cada arranque: acende-se uma série de luzes indicadoras, aplicando um auto-teste de controlo. Estas apagam-se
imediatamente a seguir. Com o motor em funcionamento: a luz indicadora transforma-se num alert\
a caso permaneça acesa ou
intermitente. Este primeiro alerta pode ser acompanhado por um sinal sonoro e uma mensagem que é apresentada no ecrã.
"Não negligencie estes avisos."
Avisador estáassinala Resolução - acção
Serviço acesa
temporariamente.
anomalias menores.
Consulte a rede CITROËN ou uma [oficina qualificada].
permanece acesa,
acompanhada por
uma mensagem
no ecrã. anomalias graves.
e/ou
uma avaria do sistema motor.
Anote a mensagem de alerta e recorra à rede CITROËN
ou a uma [oficina qualificada].
Travão de
estacionamento acesa.um travão engrenado ou mal
desengrenado. Desengrenar o travão de estacionamento apaga a luz
avisadora.
Nível de líquido
dos travões acesa.
um nível de líquido insuficiente. Repor o nível com um líquido indicado pela CITROËN.
permanece acesa,
apesar do nível
ser o correcto. É obrigatório parar.
Estacionar, desligar a ignição e contactar a rede
CITROËN ou uma [oficina qualificada].
+ Repartidor
electrónico da
travagem acesa.
uma avaria no sistema. É obrigatório parar.
Contactar a rede CITROËN ou uma [oficina qualificada].
Antibloqueio das
rodas acesa.
uma avaria no sistema. O veículo mantém uma travagem clássica sem
assistência. No entanto é aconselhável parar e
contactar a rede CITROËN ou uma oficina qualificada.
2
PRONTO PARA PARTIR

26
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

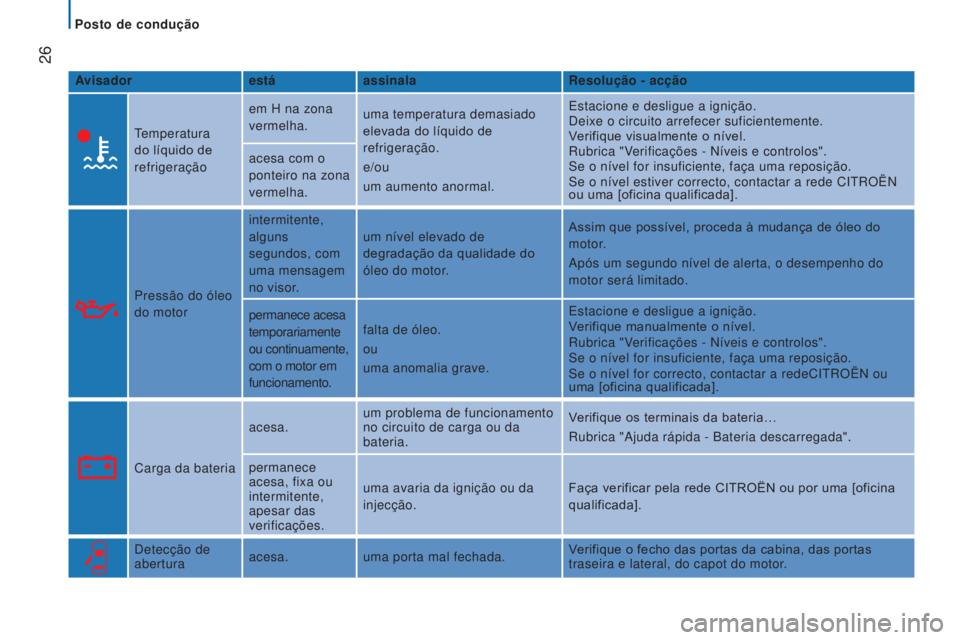

Avisadorestáassinala Resolução - acção
Temperatura
do líquido de
refrigeração em H na zona
vermelha.
uma temperatura demasiado
elevada do líquido de
refrigeração.
e/ou
um aumento anormal. Estacione e desligue a ignição.
Deixe o circuito arrefecer suficientemente.
Verifique visualmente o nível.
Rubrica "Verificações - Níveis e controlos".
Se o nível for insuficiente, faça uma reposição.
Se o nível estiver correcto, contactar a rede CITROËN
ou uma [oficina qualificada].
acesa com o
ponteiro na zona
vermelha.
Pressão do óleo
do motor intermitente,
alguns
segundos, com
uma mensagem
no visor.
um nível elevado de
degradação da qualidade do
óleo do motor.
Assim que possível, proceda à mudança de óleo do
motor.
Após um segundo nível de alerta, o desempenho do
motor será limitado.
permanece acesa
temporariamente
ou continuamente,
com o motor em
funcionamento. falta de óleo.
ou
uma anomalia grave. Estacione e desligue a ignição.
Verifique manualmente o nível.
Rubrica "Verificações - Níveis e controlos".
Se o nível for insuficiente, faça uma reposição.
Se o nível for correcto, contactar a redeCITROËN ou
uma [oficina qualificada].
Carga da bateria acesa.
um problema de funcionamento
no circuito de carga ou da
bateria. Verifique os terminais da bateria…
Rubrica "Ajuda rápida - Bateria descarregada".
permanece
acesa, fixa ou
intermitente,
apesar das
verificações. uma avaria da ignição ou da
injecção.
Faça verificar pela rede CITROËN ou por uma [oficina
qualificada].
Detecção de
abertura acesa.
uma porta mal fechada. Verifique o fecho das portas da cabina, das portas
traseira e lateral, do capot do motor.
Posto de condução

Posto de condução
27
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

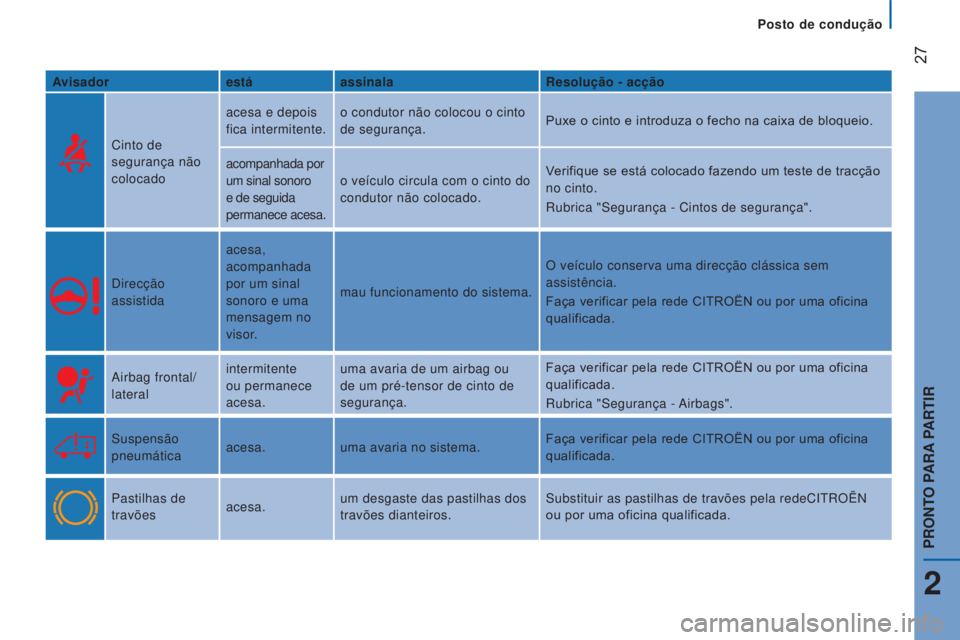

Avisadorestáassinala Resolução - acção
Cinto de
segurança não
colocado acesa e depois
fica intermitente.
o condutor não colocou o cinto
de segurança.
Puxe o cinto e introduza o fecho na caixa de bloqueio.
acompanhada por
um sinal sonoro
e de seguida
permanece acesa. o veículo circula com o cinto do
condutor não colocado.
Verifique se está colocado fazendo um teste de tracção
no cinto.
Rubrica "Segurança - Cintos de segurança".
Direcção
assistida acesa,
acompanhada
por um sinal
sonoro e uma
mensagem no
visor.
mau funcionamento do sistema.
O veículo conserva uma direcção clássica sem
assistência.
Faça verificar pela rede CITROËN ou por uma oficina
qualificada.
Airbag frontal/
lateral intermitente
ou permanece
acesa.uma avaria de um airbag ou
de um pré-tensor de cinto de
segurança. Faça verificar pela rede CITROËN ou por uma oficina
qualificada.
Rubrica "Segurança - Airbags".
Suspensão
pneumática acesa.
uma avaria no sistema. Faça verificar pela rede CITROËN ou por uma oficina
qualificada.
Pastilhas de
travões acesa.um desgaste das pastilhas dos
travões dianteiros. Substituir as pastilhas de travões pela redeCITROËN
ou por uma oficina qualificada.
2
PRONTO PARA PARTIR

28
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016
Avisadorestáassinala Resolução - acção
CDS/ASR intermitente.
o respectivo funcionamento. O sistema optimiza a motricidade e permite melhorar a
estabilidade direccional do veículo.
acesa,
acompanhada
por um sinal
sonoro e uma
mensagem no
visor. uma avaria no sistema ou
na ajuda ao arranque em
inclinação.
Consulte a rede CITROËN ou uma [oficina qualificada]
Rubrica "Segurança - Segurança em condução".
acesa. uma avaria do Controlo de
Tracção Inteligente.
Filtro de
partículas acesa. a regeneração do filtro de
partículas. É aconselhável que deixe o motor em funcionamento
até o avisador se apagar para que a fase de
regeneração termine.
Rubrica "Verificações - Níveis e controlos".
Auto-diagnóstico
motor acesa. uma avaria do motor ou do
sistema antipoluição. Solicite rapidamente a verificação junto da rede
CITROËN ou de uma [oficina qualificada].
Detecção de
pressão baixa acesa.
um pneu vazio ou furado. Estacione e desligue a ignição.
Mude ou repare o pneu.
acesa,
acompanhada de
uma luz avisadora
de serviço. um sensor com defeito
Faça verificar pela rede CITROËN ou por uma oficina
qualificada.
Posto de condução
