CITROEN JUMPER 2017 Notices Demploi (in French)

179
Solutions de transport

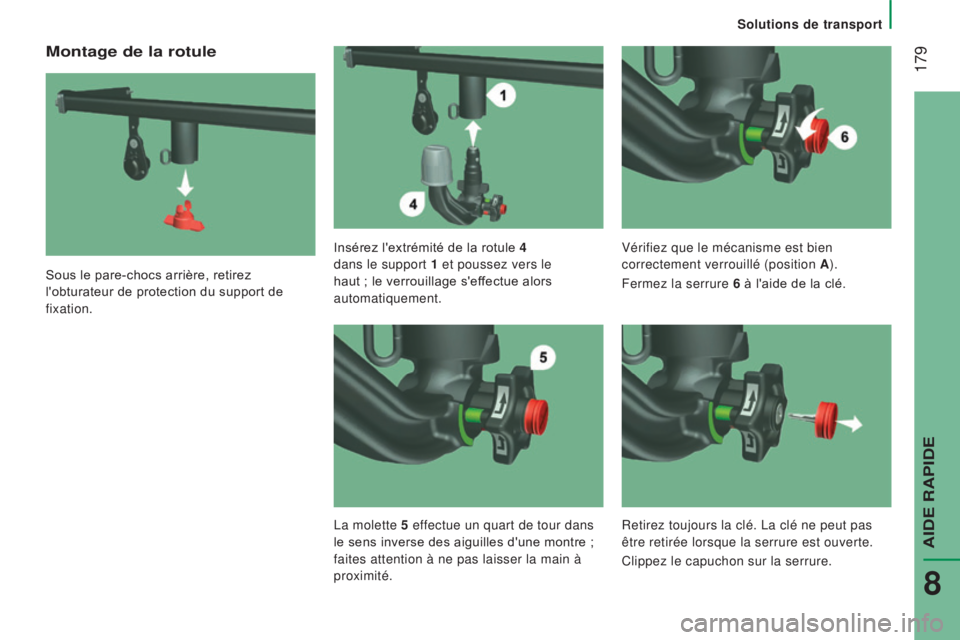

montage de la rotule
Sous le pare-chocs arrière, retirez
l'obturateur de protection du support de
fixation.Insérez l'extrémité de la rotule 4
dans le support 1
et poussez vers le
haut ; le verrouillage s'effectue alors
automatiquement. Vérifiez que le mécanisme est bien
correctement verrouillé (position
a).
Fermez la serrure 6 à l'aide de la clé.
La molette 5 effectue un quart de tour dans
le sens inverse des aiguilles d'une montre
;
faites attention à ne pas laisser la main à
proximité. Retirez toujours la clé. La clé ne peut pas
être retirée lorsque la serrure est ouverte.
Clippez le capuchon sur la serrure.
AIDE RAPIDE
8

Solutions de transport
180

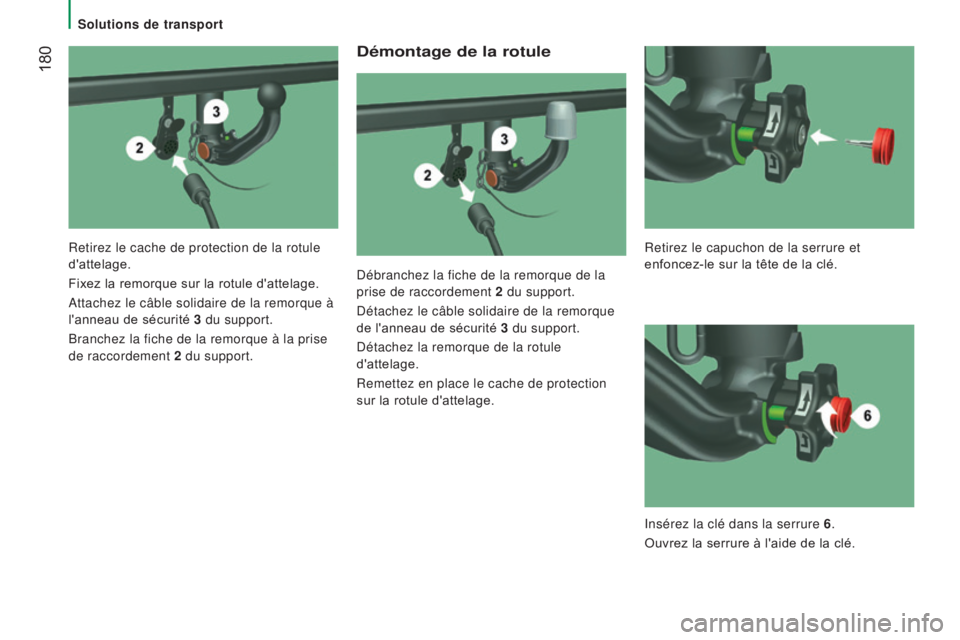

Démontage de la rotule
Débranchez la fiche de la remorque de la
prise de raccordement 2 du support.
Détachez le câble solidaire de la remorque
de l'anneau de sécurité 3 du support.
Détachez la remorque de la rotule
d'attelage.
Remettez en place le cache de protection
sur la rotule d'attelage.
Retirez le cache de protection de la rotule
d'attelage.
Fixez la remorque sur la rotule d'attelage.
Attachez le câble solidaire de la remorque à
l'anneau de sécurité 3
du support.
Branchez la fiche de la remorque à la prise
de raccordement 2 du support. Retirez le capuchon de la serrure et
enfoncez-le sur la tête de la clé.
Insérez la clé dans la serrure 6
.
Ouvrez la serrure à l'aide de la clé.

181
Solutions de transport

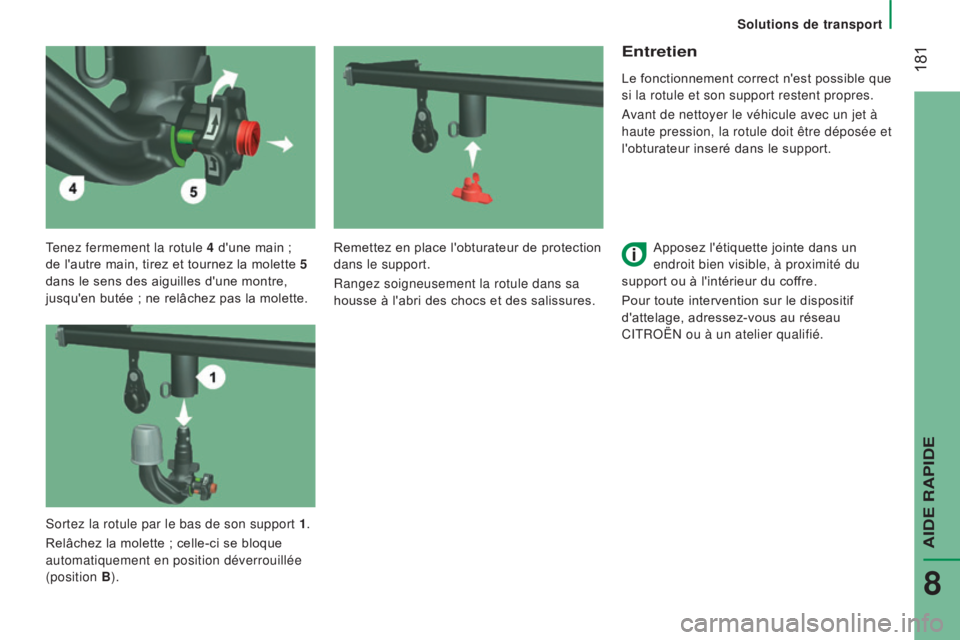

Tenez fermement la rotule 4 d'une main ;
de l'autre main, tirez et tournez la molette 5
dans le sens des aiguilles d'une montre,
jusqu'en butée ; ne relâchez pas la molette.
entretien
Le fonctionnement correct n'est possible que
si la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à
haute pression, la rotule doit être déposée et
l'obturateur inseré dans le support.
Apposez l'étiquette jointe dans un
endroit bien visible, à proximité du
support ou à l'intérieur du coffre.
Pour toute intervention sur le dispositif
d'attelage, adressez-vous au réseau
CITROËN ou à un atelier qualifié.
Remettez en place l'obturateur de protection
dans le support.
Rangez soigneusement la rotule dans sa
housse à l'abri des chocs et des salissures.
Sortez la rotule par le bas de son support 1 .
Relâchez la molette ; celle-ci se bloque
automatiquement en position déverrouillée
(position
b).
aIDe RaPIDe
8

182
Précautions...

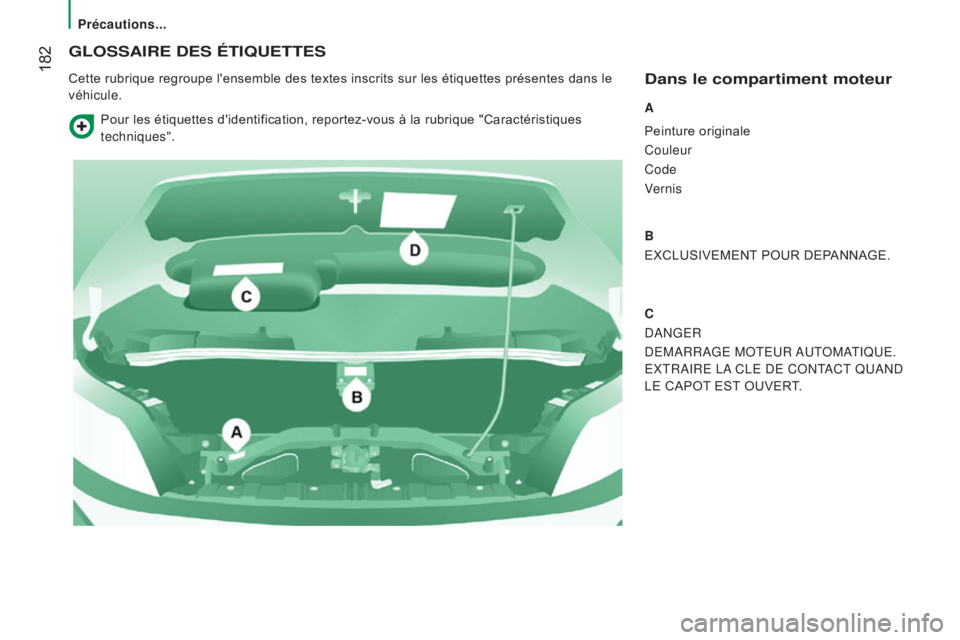

GLOSSaIRe DeS éTIQueTTeS
Cette rubrique regroupe l'ensemble des textes inscrits sur les étiquettes présentes dans le
véhicule.Dans le compartiment moteur
a
Peinture originale
Couleur
Code
V
ernis
b
EXCLUSIVEMENT

POUR DEPANNAGE.
C
DANGER
DEMARRAGE MOTEUR AUTOMATIQUE.
EXTRAIRE LA CLE DE CONTACT QUAND
LE CAPOT EST OUVERT.
Pour les étiquettes d'identification, reportez-vous à la rubrique "Caractéristiques
techniques".

183
Précautions...

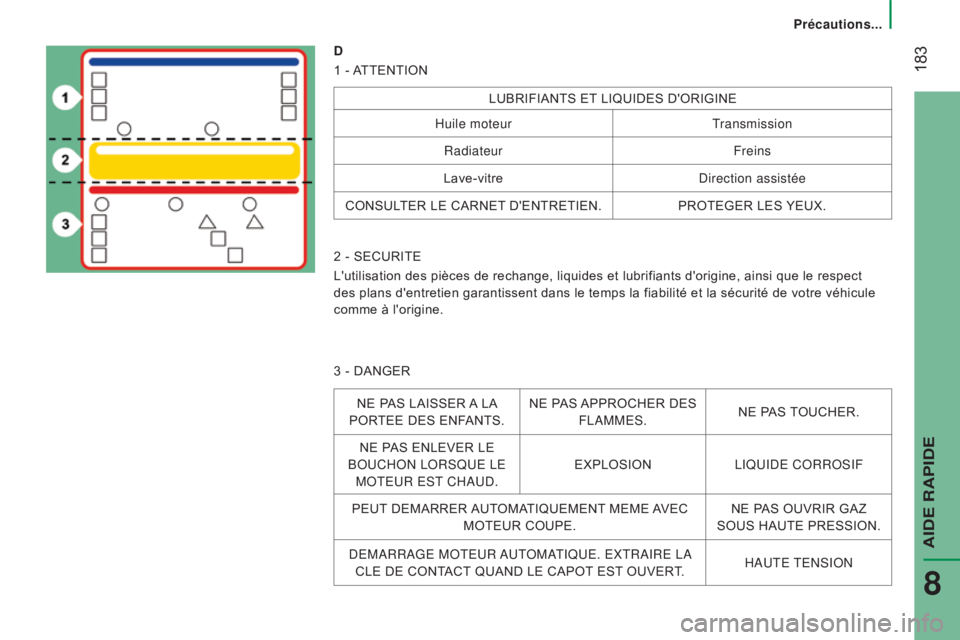

D
1 - ATTENTION
LUBRIFIANTS ET LIQUIDES D'ORIGINE
Huile moteur Transmission
Radiateur Freins
Lave-vitre Direction assistée
CONSULTER LE CARNET D'ENTRETIEN. PROTEGER LES YEUX.
2 - SECURITE
L'utilisation des pièces de rechange, liquides et lubrifiants d'origine, ainsi que le respect
des plans d'entretien garantissent dans le temps la fiabilité et la sécurité de votre véhicule
comme à l'origine.
3 - DANGER
NE PAS LAISSER A LA
PORTEE DES ENFANTS. NE PAS APPROCHER DES
FLAMMES. NE PAS TOUCHER.
NE PAS ENLEVER LE
BOUCHON LORSQUE LE MOTEUR EST CHAUD. EXPLOSION
LIQUIDE CORROSIF
PEUT DEMARRER AUTOMATIQUEMENT MEME AVEC MOTEUR COUPE. NE PAS OUVRIR GAZ
SOUS HAUTE PRESSION.
DEMARRAGE MOTEUR AUTOMATIQUE. EXTRAIRE LA CLE DE CONTACT QUAND LE CAPOT EST OUVERT. HAUTE TENSION
aIDe RaPIDe
8

184
Précautions...

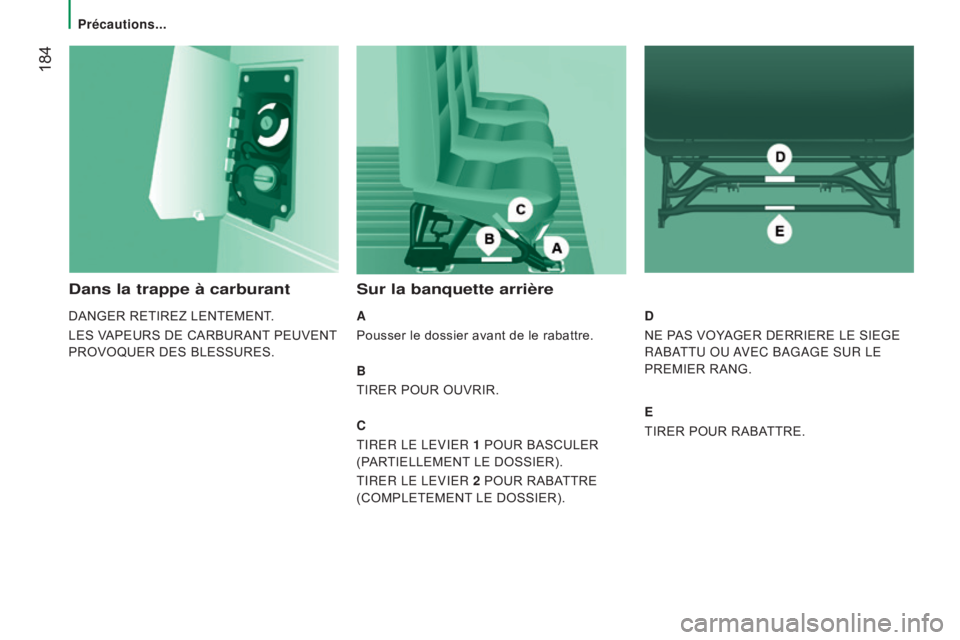

Dans la trappe à carburant
DANGER RETIREZ LENTEMENT.
LES VAPEURS DE CARBURANT PEUVENT
PROVOQUER DES BLESSURES.
Sur la banquette arrière
a
Pousser le dossier avant de le rabattre.
b
TIRER POUR OUVRIR.
C
TIRER LE LEVIER
1 POUR BASCULER
(PARTIELLEMENT LE DOSSIER).
TIRER LE LEVIER 2 POUR RABATTRE
(COMPLETEMENT LE DOSSIER). D
NE PAS VOYAGER DERRIERE LE SIEGE
RABATTU OU AVEC BAGAGE SUR LE
PREMIER RANG.
e
TIRER POUR RABA

TTRE.

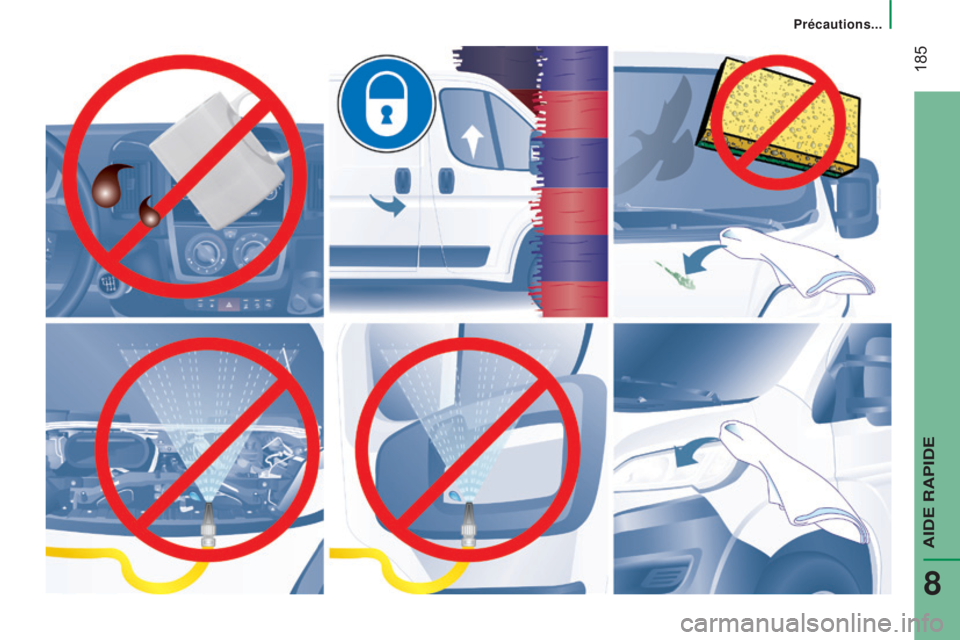

185
Précautions...
aIDe RaPIDe
8

186
Dimensions

187
Dimensions

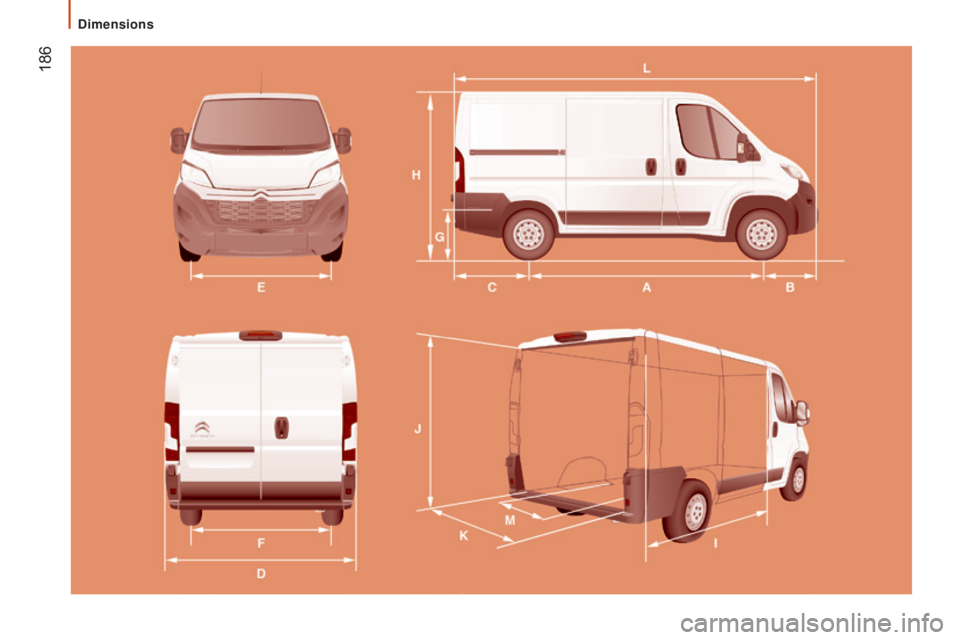

DImeNSIONS
Les valeurs de dimensions sont données en millimètres.
Votre véhicule se décline en 4 longueurs (L1...) et 3 hauteurs (H1...), reportez-vous aux tableaux correspondants :FO
u RGON
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Longueur hors tout 4
9635
4135
9986
363
H Hauteur hors tout 2
254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
aEmpattement3

0003
4504
035
bPorte-à-faux avant948
C Porte-à-faux arrière 1

0151
380
D Largeur (avec / sans rétroviseurs) 2 508 / 2
050
eLargeur voie avant1

810
F Largeur voie arrière 1
790
G Hauteur du seuil de chargement 535 à 565
I Longueur du plancher intérieur 2
6703
1203
7054
070
J Hauteur intérieure maximale de charge 1
6621
9321
6621
932 1 932 2 172 1 932 2 172
K Largeur intérieure maximale 1
870
mLargeur intérieure entre passage des roues1

422
Volume (m
3) 89,5 10 11,5 13 15 15 17
9
CARACTÉRISTIQUES TECHNIQUES

188

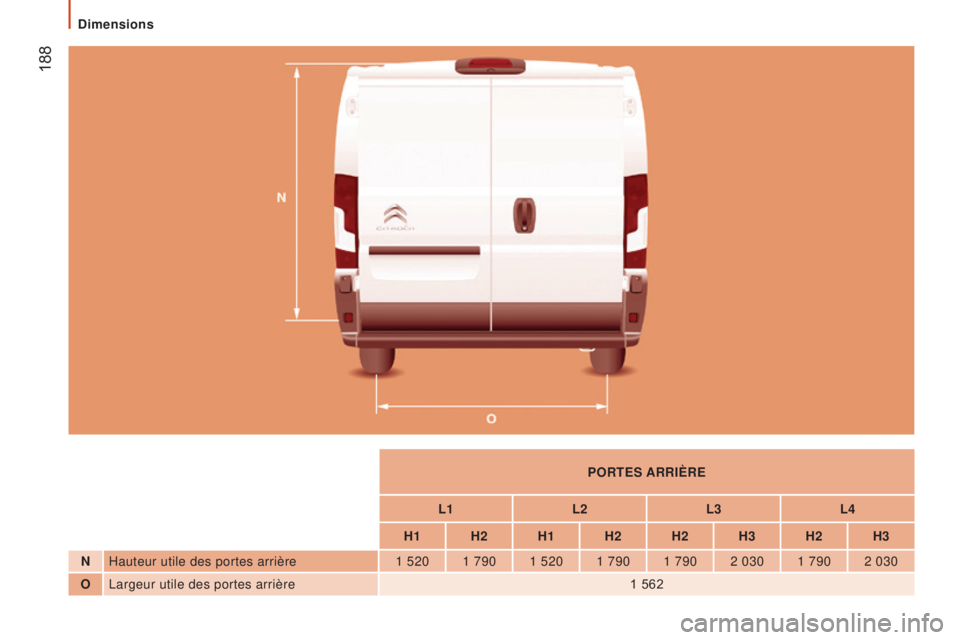

DimensionsPORT e S a RRI è R e
L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Hauteur utile des portes arrière 1

520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Largeur utile des portes arrière 1
562
