CITROEN JUMPER 2017 Notices Demploi (in French)

19
Ouvertures
Panne de télécommande
Déverrouillez les portes en utilisant la clé
dans la serrure, l'alarme se déclenche.
Mettez le contact, l'identification du code de
la clé coupera l'alarme.Le verrouillage des portes en utilisant
la clé dans la serrure n'active pas
l'alarme.
Désactivation avec la télécommande
En donnant une impulsion sur
ce bouton, la mise hors veille
s'effectue au déverrouillage du
véhicule.
Désactivation de la protection anti-
soulèvement*
Appuyez sur cette commande
pour désactiver la protection (par
exemple, en cas de remorquage
du véhicule avec l'alarme
enclenchée).
La protection reste active jusqu'à l'ouverture
centralisée des portes.

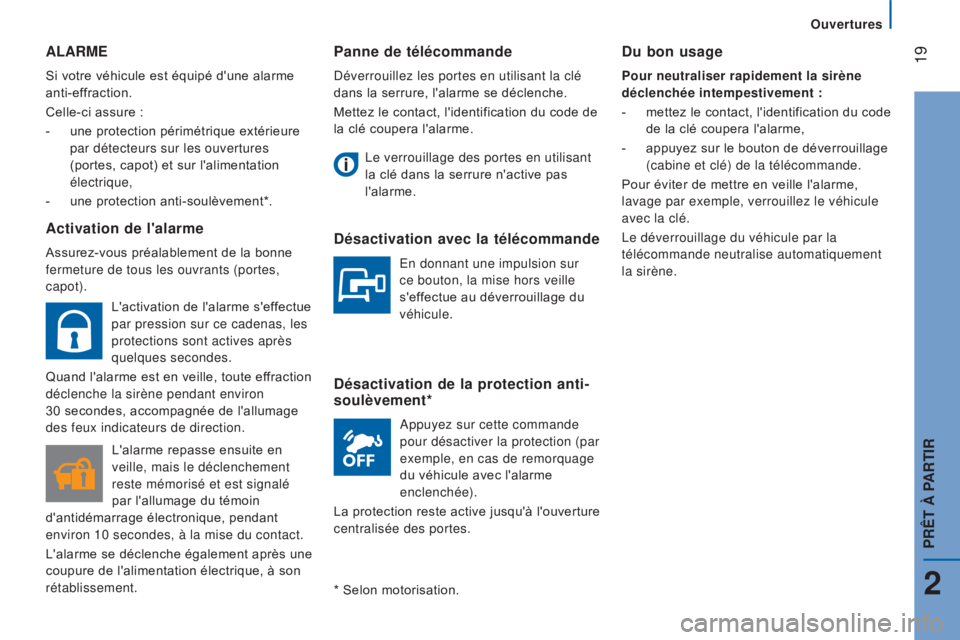

aLaRme
Si votre véhicule est équipé d'une alarme
anti-effraction.
Celle-ci assure
:
-

une protection périmétrique extérieure

par détecteurs sur les ouvertures
(portes, capot) et sur l'alimentation
électrique,
-

une protection anti-soulèvement*.
activation de l'alarme
Assurez-vous préalablement de la bonne
fermeture de tous les ouvrants (portes,
capot).
* Selon motorisation.
Du bon usage
Pour neutraliser rapidement la sirène
déclenchée intempestivement :
-

mettez le contact, l'identification du code

de la clé coupera l'alarme,
-

appuyez sur le bouton de déverrouillage

(cabine et clé) de la télécommande.
Pour éviter de mettre en veille l'alarme,
lavage par exemple, verrouillez le véhicule
avec la clé.
Le déverrouillage du véhicule par la
télécommande neutralise automatiquement
la sirène.
L'activation de l'alarme s'effectue
par pression sur ce cadenas, les
protections sont actives après
quelques secondes.
Quand l'alarme est en veille, toute effraction
déclenche la sirène pendant environ
30

secondes, accompagnée de l'allumage
des feux indicateurs de direction.
L'alarme repasse ensuite en
veille, mais le déclenchement
reste mémorisé et est signalé
par l'allumage du témoin
d'antidémarrage électronique, pendant
environ 10 secondes, à la mise du contact.
L'alarme se déclenche également après une
coupure de l'alimentation électrique, à son
rétablissement.
2
PRÊT à PaRTIR

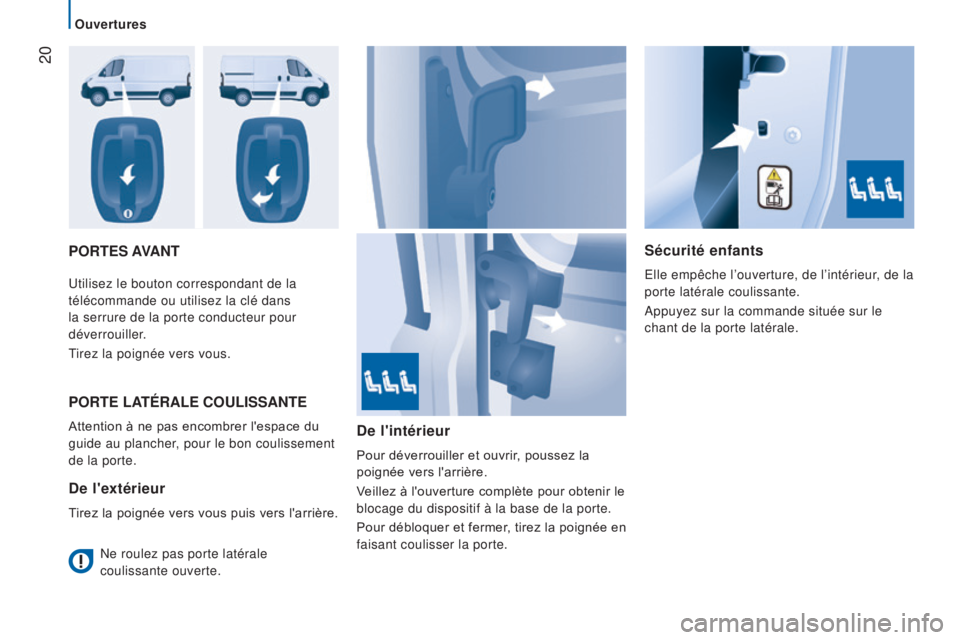

20
Ouvertures
PORTeS aVaNTSécurité enfants
Elle empêche l’ouverture, de l’intérieur, de la
porte latérale coulissante.
Appuyez sur la commande située sur le
chant de la porte latérale.
Utilisez le bouton correspondant de la
télécommande ou utilisez la clé dans
la serrure de la porte conducteur pour
déverrouiller.
Tirez la poignée vers vous.
PORTe LaT
é R a L e CO u LISS a NT e
Attention à ne pas encombrer l'espace du
guide au plancher, pour le bon coulissement
de la porte.
De l'extérieur
Tirez la poignée vers vous puis vers l'arrière.
De l'intérieur
Pour déverrouiller et ouvrir, poussez la
poignée vers l'arrière.
Veillez à l'ouverture complète pour obtenir le
blocage du dispositif à la base de la porte.
Pour débloquer et fermer, tirez la poignée en
faisant coulisser la porte.
Ne roulez pas porte latérale
coulissante ouverte.

21
Ouvertures

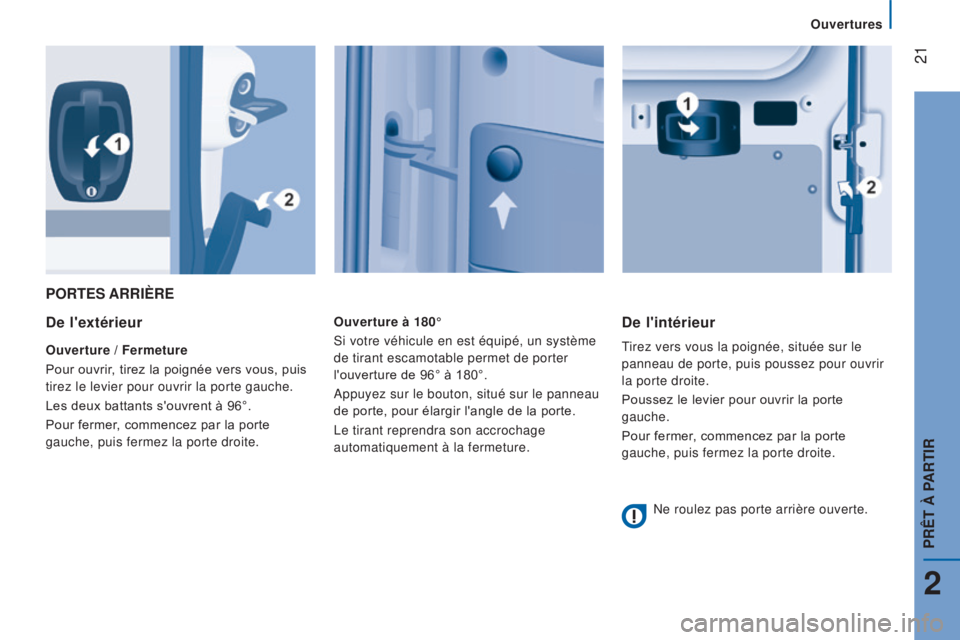

PORTeS aRRIèRe
De l'extérieur
Ouverture / Fermeture
Pour ouvrir, tirez la poignée vers vous, puis
tirez le levier pour ouvrir la porte gauche.
Les deux battants s'ouvrent à 96°.
Pour fermer, commencez par la porte
gauche, puis fermez la porte droite. Ouverture à 180°
Si votre véhicule en est équipé, un système
de tirant escamotable permet de porter
l'ouverture de 96° à 180°.
Appuyez sur le bouton, situé sur le panneau
de porte, pour élargir l'angle de la porte.
Le tirant reprendra son accrochage
automatiquement à la fermeture.
De l'intérieur
Tirez vers vous la poignée, située sur le
panneau de porte, puis poussez pour ouvrir
la porte droite.
Poussez le levier pour ouvrir la porte
gauche.
Pour fermer, commencez par la porte
gauche, puis fermez la porte droite.
Ne roulez pas porte arrière ouverte.
2
PRÊT à PaRTIR

22
Ouvertures

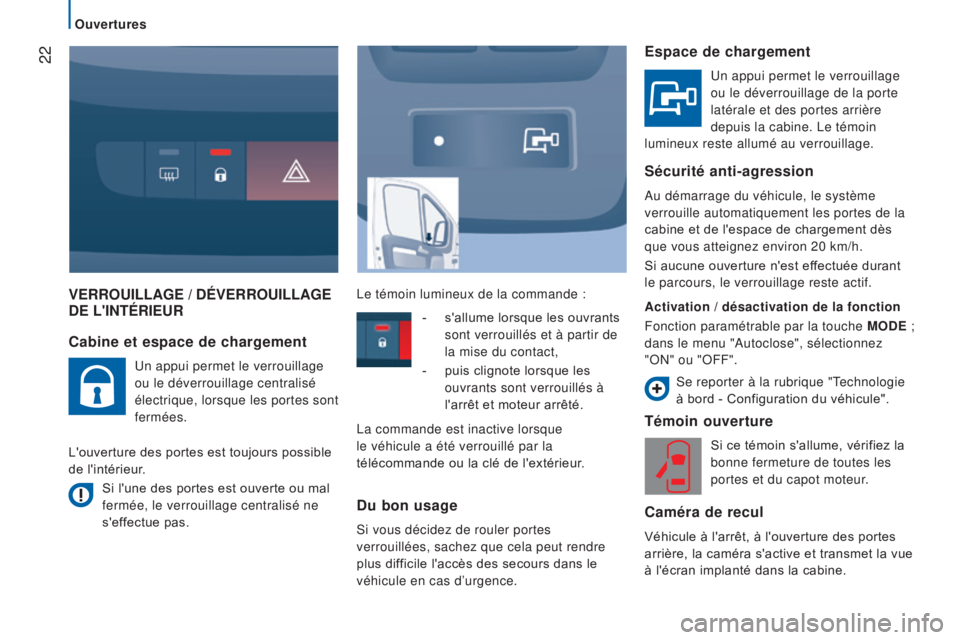

VeRROuILLaGe / DéVeRROuILLaGe De L ' INT é RI eu R
Témoin ouverture
Si ce témoin s'allume, vérifiez la
bonne fermeture de toutes les
portes et du capot moteur.
Caméra de recul
Véhicule à l'arrêt, à l'ouverture des portes
arrière, la caméra s'active et transmet la vue
à l'écran implanté dans la cabine.
Cabine et espace de chargement
Un appui permet le verrouillage
ou le déverrouillage centralisé
électrique, lorsque les portes sont
fermées.
L'ouverture des portes est toujours possible
de l'intérieur. Si l'une des portes est ouverte ou mal
fermée, le verrouillage centralisé ne
s'effectue pas. Le témoin lumineux de la commande
:
espace de chargement
Un appui permet le verrouillage
ou le déverrouillage de la porte
latérale et des portes arrière
depuis la cabine. Le témoin
lumineux reste allumé au verrouillage.
Sécurité anti-agression
Au démarrage du véhicule, le système
verrouille automatiquement les portes de la
cabine et de l'espace de chargement dès
que vous atteignez environ 20 km/h.
Si aucune ouverture n'est effectuée durant
le parcours, le verrouillage reste actif.
a

ctivation / désactivation de la fonction
Fonction paramétrable par la touche
m OD e ;
dans le menu "Autoclose", sélectionnez
"ON" ou "OFF".
-

s'allume lorsque les ouvrants


sont verrouillés et à partir de
la mise du contact,
-

puis clignote lorsque les


ouvrants sont verrouillés à
l'arrêt et moteur arrêté.
La commande est inactive lorsque
le véhicule a été verrouillé par la
télécommande ou la clé de l'extérieur.
Du bon usage
Si vous décidez de rouler portes
verrouillées, sachez que cela peut rendre
plus difficile l'accès des secours dans le
véhicule en cas d’urgence. Se reporter à la rubrique "Technologie
à bord - Configuration du véhicule".

Poste de conduite
23

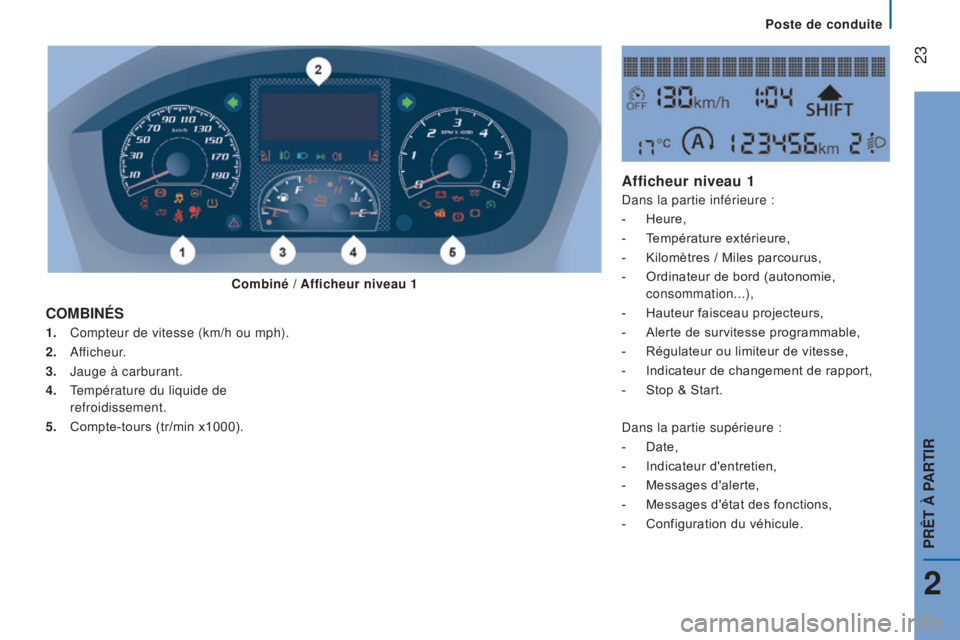

1. Compteur de vitesse (km/h ou mph).
2. Afficheur.
3.

Jauge à carburant.
4.


T
empérature du liquide de
refroidissement.
5.

Compte-tours (tr/min x1000).
COmbINéS a fficheur niveau 1
Dans la partie inférieure :
-
Heure,
-


T
empérature extérieure,
-

Kilomètres / Miles parcourus,
-


Ordinateur de bord (autonomie,

consommation...),
-

Hauteur faisceau projecteurs,
-


Alerte de survitesse programmable,
-


Régulateur ou limiteur de vitesse,
-


Indicateur de changement de rapport,
-


Stop & Start.
Dans la partie supérieure

:
-

Date,
-


Indicateur d'entretien,
-


Messages d'alerte,
-


Messages d'état des fonctions,
-


Configuration du véhicule.
Combiné /
a

fficheur niveau 1
2
PRÊT à PaRTIR

Poste de conduite
24

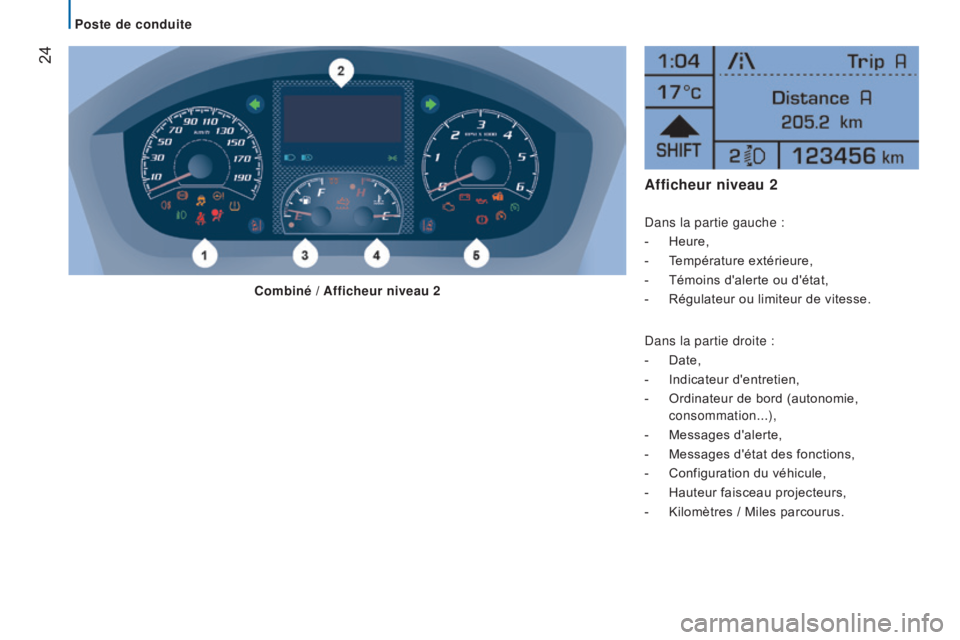

afficheur niveau 2
Dans la partie gauche :
-
Heure,
-


T
empérature extérieure,
-

Témoins d'alerte ou d'état,
-


Régulateur ou limiteur de vitesse.
Dans la partie droite

:
-

Date,
-


Indicateur d'entretien,
-


Ordinateur de bord (autonomie,

consommation...),
-

Messages d'alerte,
-


Messages d'état des fonctions,
-


Configuration du véhicule,
-


Hauteur faisceau projecteurs,
-


Kilomètres / Miles parcourus.
Combiné /
a

fficheur niveau 2

Poste de conduite

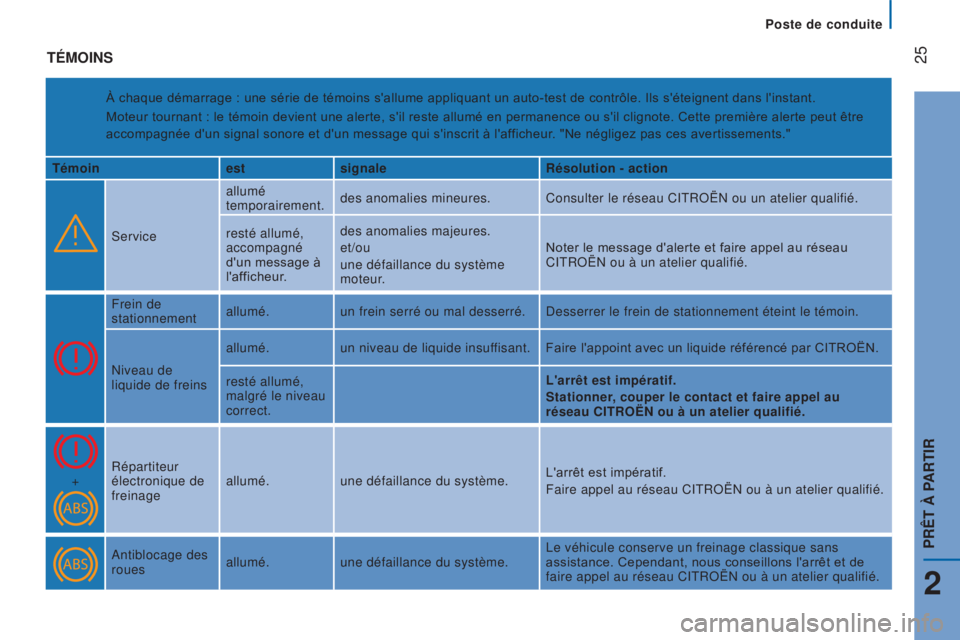

25TémOINS
À chaque démarrage : une série de témoins s'allume appliquant un auto-test de contrôle. Ils s'éteignent dans l'instant.
Moteur tournant : le témoin devient une alerte, s'il reste allumé en permanence ou s'il clignote. Cette première alerte peut être
accompagnée d'un signal sonore et d'un message qui s'inscrit à l'afficheur. "Ne négligez pas ces avertissements."
Témoin estsignale Résolution - action
Service allumé
temporairement.
des anomalies mineures. Consulter le réseau CITROËN ou un atelier qualifié.
resté allumé,
accompagné
d'un message à
l'afficheur. des anomalies majeures.
et/ou
une défaillance du système
moteur.
Noter le message d'alerte et faire appel au réseau
CITROËN ou à un atelier qualifié.
Frein de
stationnement allumé.
un frein serré ou mal desserré. Desserrer le frein de stationnement éteint le témoin.
Niveau de
liquide de freins allumé.
un niveau de liquide insuffisant. Faire l'appoint avec un liquide référencé par CITROËN.
resté allumé,
malgré le niveau
correct. L'arrêt est impératif.
Stationner, couper le contact et faire appel au
réseau CITROËN ou à un atelier qualifié.
+ Répartiteur
électronique de
freinage allumé.
une défaillance du système. L'arrêt est impératif.
Faire appel au réseau CITROËN ou à un atelier qualifié.
Antiblocage des
roues allumé.
une défaillance du système. Le véhicule conserve un freinage classique sans
assistance. Cependant, nous conseillons l'arrêt et de
faire appel au réseau CITROËN ou à un atelier qualifié.
2
PRÊT à PaRTIR

Poste de conduite
26

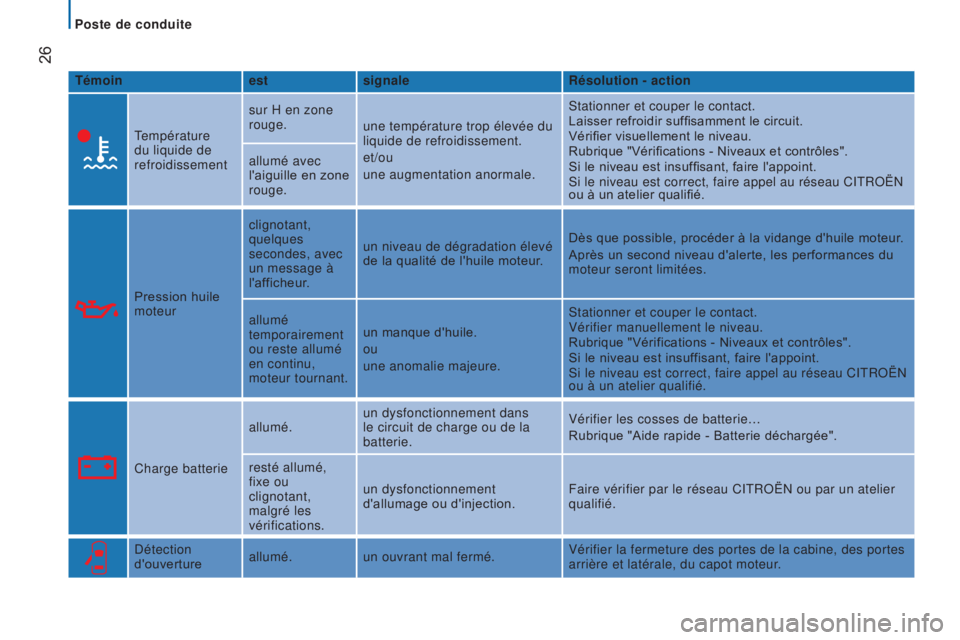

Témoinestsignale Résolution - action
Température
du liquide de
refroidissement sur H en zone
rouge.
une température trop élevée du
liquide de refroidissement.
et/ou
une augmentation anormale. Stationner et couper le contact.
Laisser refroidir suffisamment le circuit.
Vérifier visuellement le niveau.
Rubrique "Vérifications - Niveaux et contrôles".
Si le niveau est insuffisant, faire l'appoint.
Si le niveau est correct, faire appel au réseau CITROËN
ou à un atelier qualifié.
allumé avec
l'aiguille en zone
rouge.
Pression huile
moteur clignotant,
quelques
secondes, avec
un message à
l'afficheur.
un niveau de dégradation élevé
de la qualité de l'huile moteur.
Dès que possible, procéder à la vidange d'huile moteur.
Après un second niveau d'alerte, les performances du
moteur seront limitées.
allumé
temporairement
ou reste allumé
en continu,
moteur tournant. un manque d'huile.
ou
une anomalie majeure. Stationner et couper le contact.
Vérifier manuellement le niveau.
Rubrique "Vérifications - Niveaux et contrôles".
Si le niveau est insuffisant, faire l'appoint.
Si le niveau est correct, faire appel au réseau CITROËN
ou à un atelier qualifié.
Charge batterie allumé.
un dysfonctionnement dans
le circuit de charge ou de la
batterie. Vérifier les cosses de batterie…
Rubrique "Aide rapide - Batterie déchargée".
resté allumé,
fixe ou
clignotant,
malgré les
vérifications. un dysfonctionnement
d'allumage ou d'injection.
Faire vérifier par le réseau CITROËN ou par un atelier
qualifié.
Détection
d'ouverture allumé.
un ouvrant mal fermé. Vérifier la fermeture des portes de la cabine, des portes
arrière et latérale, du capot moteur.

Poste de conduite
27

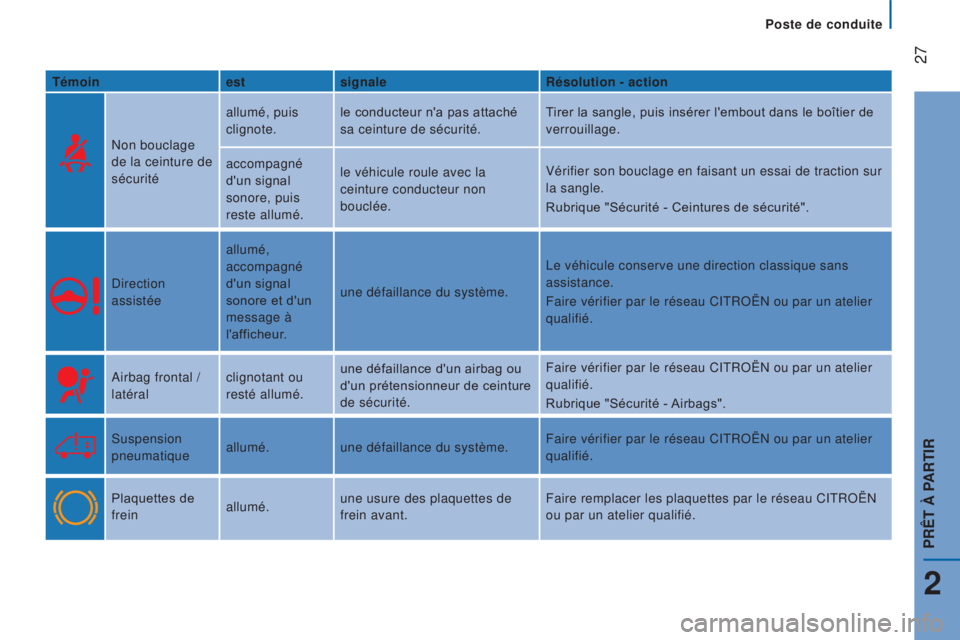

Témoinestsignale Résolution - action
Non bouclage
de la ceinture de
sécurité allumé, puis
clignote.
le conducteur n'a pas attaché
sa ceinture de sécurité. Tirer la sangle, puis insérer l'embout dans le boîtier de
verrouillage.
accompagné
d'un signal
sonore, puis
reste allumé. le véhicule roule avec la
ceinture conducteur non
bouclée.
Vérifier son bouclage en faisant un essai de traction sur
la sangle.
Rubrique "Sécurité - Ceintures de sécurité".
Direction
assistée allumé,
accompagné
d'un signal
sonore et d'un
message à
l'afficheur.
une défaillance du système.
Le véhicule conserve une direction classique sans
assistance.
Faire vérifier par le réseau CITROËN ou par un atelier
qualifié.
Airbag frontal /
latéral clignotant ou
resté allumé.une défaillance d'un airbag ou
d'un prétensionneur de ceinture
de sécurité. Faire vérifier par le réseau CITROËN ou par un atelier
qualifié.
Rubrique "Sécurité - Airbags".
Suspension
pneumatique allumé.
une défaillance du système. Faire vérifier par le réseau CITROËN ou par un atelier
qualifié.
Plaquettes de
frein allumé.une usure des plaquettes de
frein avant. Faire remplacer les plaquettes par le réseau CITROËN
ou par un atelier qualifié.
2

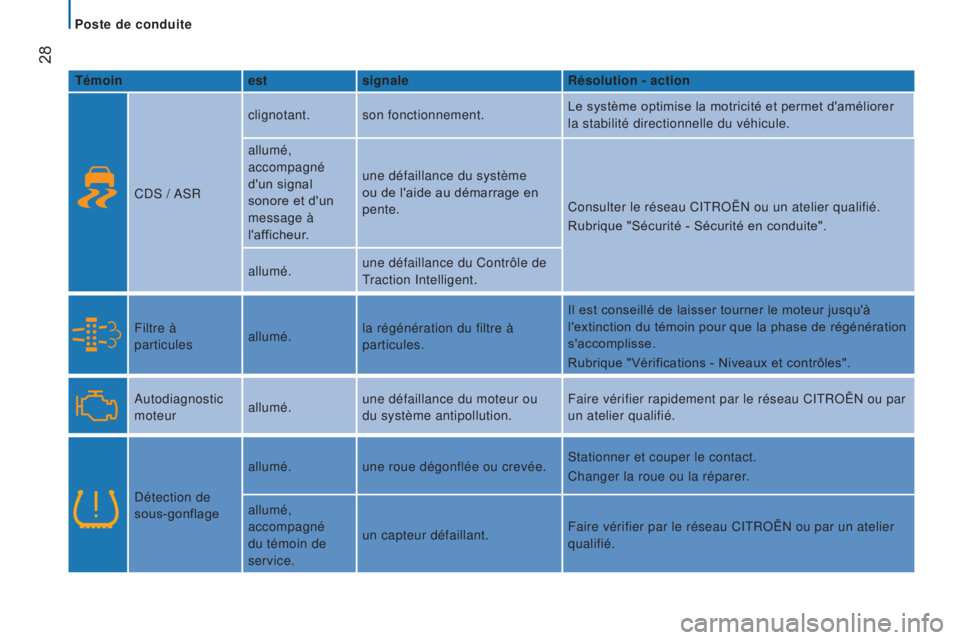

PRÊT à PaRTIR

Poste de conduite
28
Témoinestsignale Résolution - action
CDS / ASR clignotant.
son fonctionnement. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule.
allumé,
accompagné
d'un signal
sonore et d'un
message à
l'afficheur. une défaillance du système
ou de l'aide au démarrage en
pente.
Consulter le réseau CITROËN ou un atelier qualifié.
Rubrique "Sécurité - Sécurité en conduite".
allumé. une défaillance du Contrôle de
Traction Intelligent.
Filtre à
particules allumé. la régénération du filtre à
particules. Il est conseillé de laisser tourner le moteur jusqu'à
l'extinction du témoin pour que la phase de régénération
s'accomplisse.
Rubrique "Vérifications - Niveaux et contrôles".
Autodiagnostic
moteur allumé. une défaillance du moteur ou
du système antipollution. Faire vérifier rapidement par le réseau CITROËN ou par
un atelier qualifié.
Détection de
sous-gonflage allumé.
une roue dégonflée ou crevée. Stationner et couper le contact.
Changer la roue ou la réparer.
allumé,
accompagné
du témoin de
service. un capteur défaillant.
Faire vérifier par le réseau CITROËN ou par un atelier
qualifié.
