CITROEN JUMPER 2017 Notices Demploi (in French)

Sièges
79

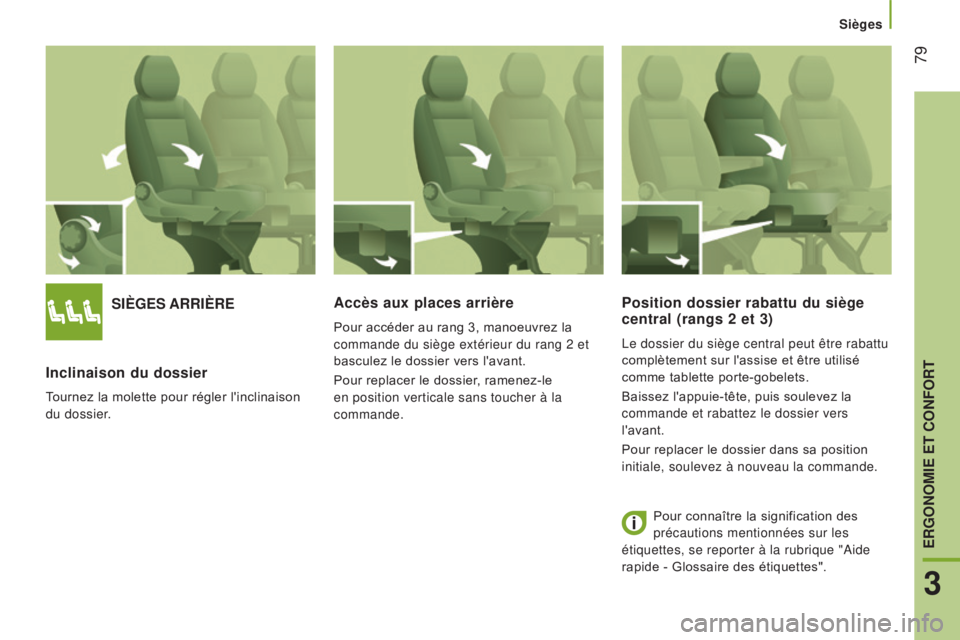

SIèGeS aRRIèRe
Inclinaison du dossier
Tournez la molette pour régler l'inclinaison
du dossier.
accès aux places arrière
Pour accéder au rang 3, manoeuvrez la
commande du siège extérieur du rang 2 et
basculez le dossier vers l'avant.
Pour replacer le dossier, ramenez-le
en position verticale sans toucher à la
commande.
Position dossier rabattu du siège
central (rangs 2 et 3)
Le dossier du siège central peut être rabattu
complètement sur l'assise et être utilisé
comme tablette porte-gobelets.
Baissez l'appuie-tête, puis soulevez la
commande et rabattez le dossier vers
l'avant.
Pour replacer le dossier dans sa position
initiale, soulevez à nouveau la commande. Pour connaître la signification des
précautions mentionnées sur les
étiquettes, se reporter à la rubrique "Aide
rapide - Glossaire des étiquettes".
3
eRGONOmIe eT CONFORT

Sièges
80

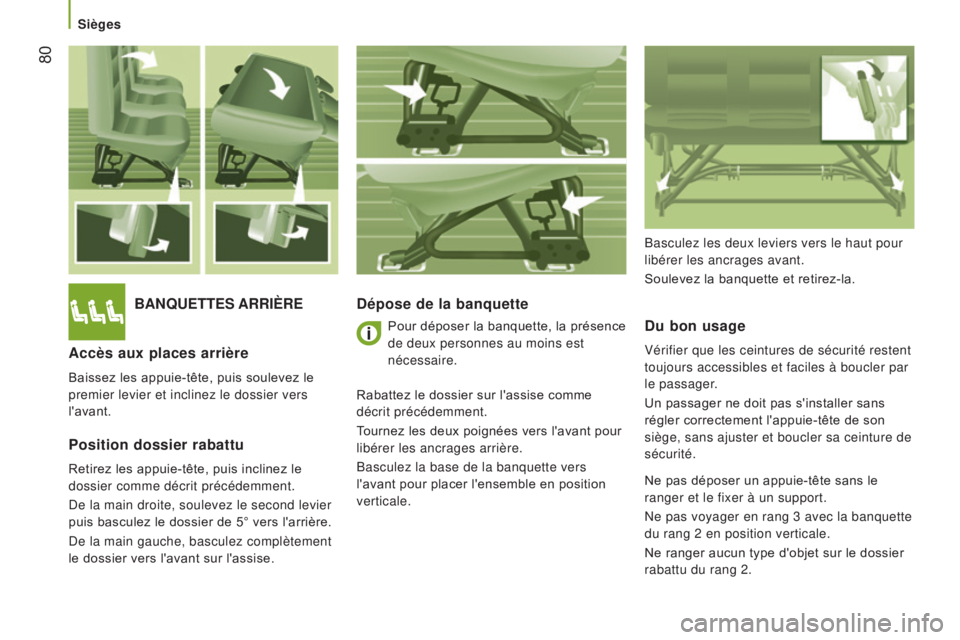

baNQueTTeS aRRIèReDépose de la banquette
Du bon usage
Vérifier que les ceintures de sécurité restent
toujours accessibles et faciles à boucler par
le passager.
Un passager ne doit pas s'installer sans
régler correctement l'appuie-tête de son
siège, sans ajuster et boucler sa ceinture de
sécurité.accès aux places arrière
Baissez les appuie-tête, puis soulevez le
premier levier et inclinez le dossier vers
l'avant.
Position dossier rabattu
Retirez les appuie-tête, puis inclinez le
dossier comme décrit précédemment.
De la main droite, soulevez le second levier
puis basculez le dossier de 5° vers l'arrière.
De la main gauche, basculez complètement
le dossier vers l'avant sur l'assise. Basculez les deux leviers vers le haut pour
libérer les ancrages avant.
Soulevez la banquette et retirez-la.
Pour déposer la banquette, la présence
de deux personnes au moins est
nécessaire.
Rabattez le dossier sur l'assise comme
décrit précédemment.
Tournez les deux poignées vers l'avant pour
libérer les ancrages arrière.
Basculez la base de la banquette vers
l'avant pour placer l'ensemble en position
verticale. Ne pas déposer un appuie-tête sans le
ranger et le fixer à un support.
Ne pas voyager en rang 3 avec la banquette
du rang 2 en position verticale.
Ne ranger aucun type d'objet sur le dossier
rabattu du rang 2.

Vie à bord
81
améNaGemeNTS CabINeRangements sièges avant
Vous disposez d'un bac de rangement fixe,
situé sous le siège conducteur.
Rangement central
Vous disposez d'un espace de rangement
ouvert, situé en-dessous du panneau de la
console centrale.
Il permet d'accéder aux prises auxiliaires
(Jack et USB) dédiées au transfert de
données vers le système audio.
Selon équipement, il est également équipé
d'un double porte-canettes et/ou d'un
support de smartphone. Si votre véhicule est équipé d'un
siège à amortissement variable, il ne
comporte pas de rangements.
L'emplacement sous le siège passager est
dédié au rangement de la boîte à outils,
contenant l'outillage à utiliser lors d'un
changement de roue, d'ampoule ou du
remorquage du véhicule...
Pour extraire la boîte, tournez la commande
d'un quart de tour pour déverrouiller, puis
tirez la boîte vers l'avant.
Lors de sa remise en place, n'oubliez pas
de tourner la commande d'un quart de tour
dans le sens inverse pour verrouiller la boîte
dans son logement.
3
eRGONOmIe eT CONFORT

Vie à bord
82

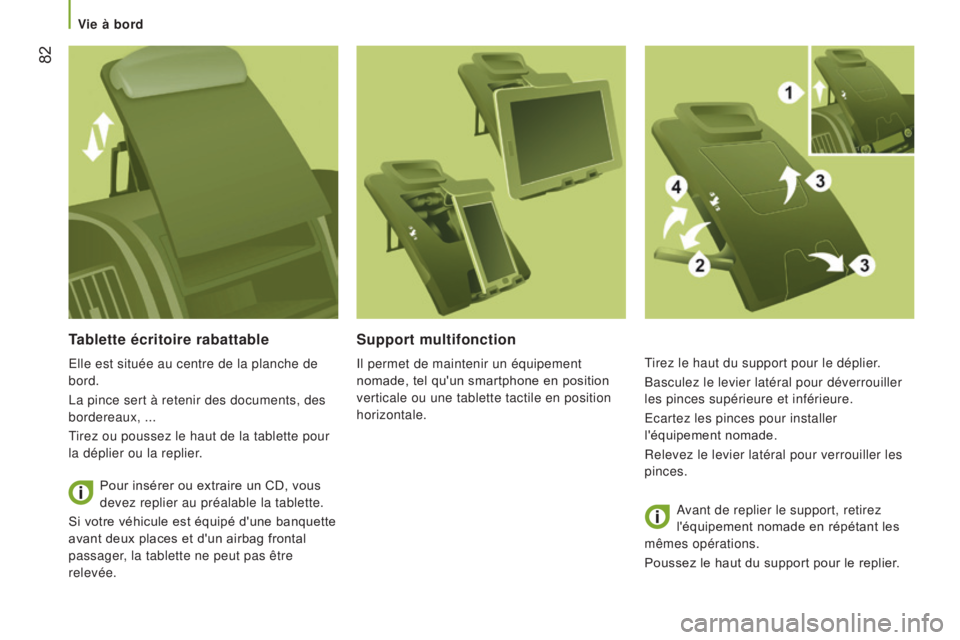

Tablette écritoire rabattable
Elle est située au centre de la planche de
bord.
La pince sert à retenir des documents, des
bordereaux, ...
Tirez ou poussez le haut de la tablette pour
la déplier ou la replier.Pour insérer ou extraire un CD, vous
devez replier au préalable la tablette.
Si votre véhicule est équipé d'une banquette
avant deux places et d'un airbag frontal
passager, la tablette ne peut pas être
relevée.
Support multifonction
Il permet de maintenir un équipement
nomade, tel qu'un smartphone en position
verticale ou une tablette tactile en position
horizontale. Tirez le haut du support pour le déplier.
Basculez le levier latéral pour déverrouiller
les pinces supérieure et inférieure.
Ecartez les pinces pour installer
l'équipement nomade.
Relevez le levier latéral pour verrouiller les
pinces.
Avant de replier le support, retirez
l'équipement nomade en répétant les
mêmes opérations.
Poussez le haut du support pour le replier.

Vie à bord
83
boîte à gants réfrigérée
Elle est située sur la partie supérieure de la
planche de bord, côté passager.
L’air pulsé dans la boîte à gants est le même
que celui pulsé par les aérateurs.
boîte à gants passagerb
acs de porte avant
Selon pays de commercialisation, un
des bacs de porte peut contenir le kit de
dépannage provisoire de pneumatique.
3
eRGONOmIe eT CONFORT

Vie à bord
84

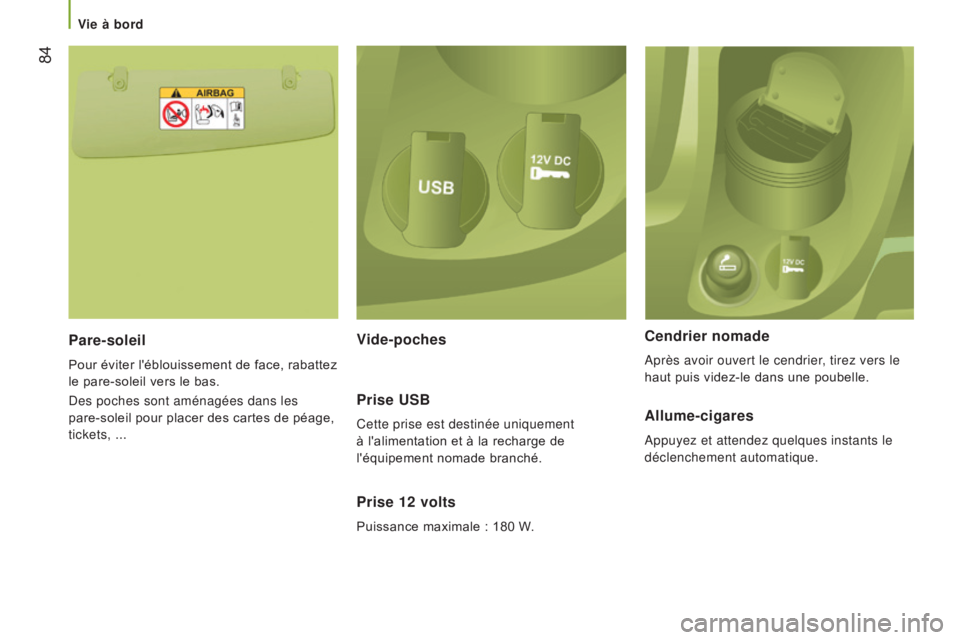

Pare-soleil
Pour éviter l'éblouissement de face, rabattez
le pare-soleil vers le bas.
Des poches sont aménagées dans les
pare-soleil pour placer des cartes de péage,
tickets, ...
Prise 12 volts
Puissance maximale : 180 W.
Cendrier nomade
Après avoir ouvert le cendrier, tirez vers le
haut puis videz-le dans une poubelle.
Vide-poches
Prise u S b
Cette prise est destinée uniquement
à l'alimentation et à la recharge de
l'équipement nomade branché.allume-cigares
Appuyez et attendez quelques instants le
déclenchement automatique.

Vie à bord
85
Des commandes, situées en
bas de la planche de bord côté
conducteur, permettent au
conducteur d'activer / désactiver
le spot passager.

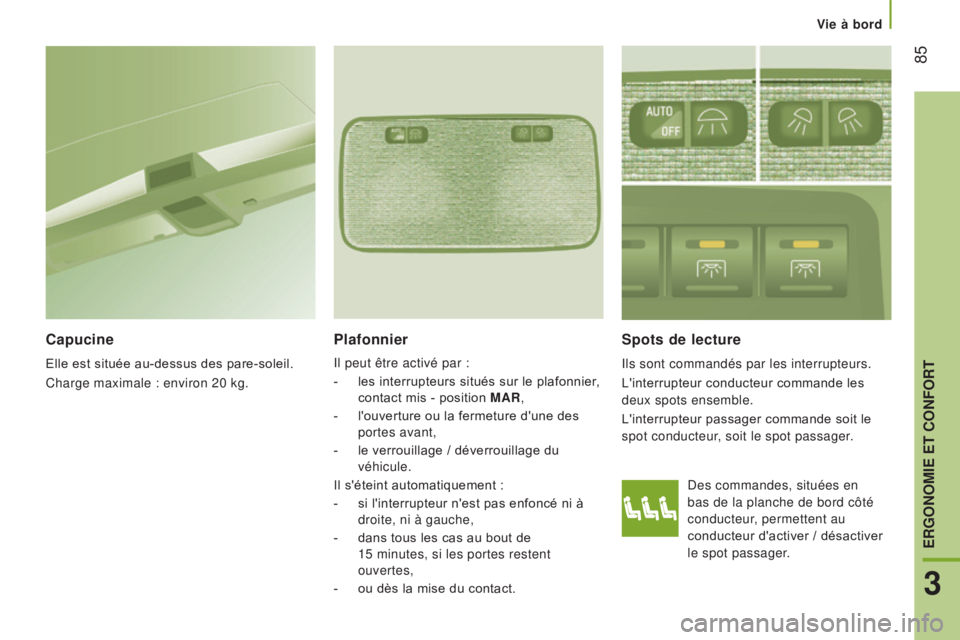

Spots de lecture
Ils sont commandés par les interrupteurs.
L'interrupteur conducteur commande les
deux spots ensemble.
L'interrupteur passager commande soit le
spot conducteur, soit le spot passager.
Plafonnier
Il peut être activé par :
-
les interrupteurs situés sur le plafonnier
,
contact mis - position
ma R,
-

l'ouverture ou la fermeture d'une des

portes avant,
-

le verrouillage / déverrouillage du

véhicule.
Il s'éteint automatiquement
:
-

si l'interrupteur n'est pas enfoncé ni à

droite, ni à gauche,
-

dans tous les cas au bout de

15
minutes, si les portes restent
ouvertes,
-

ou dès la mise du contact.
Capucine
Elle est située au-dessus des pare-soleil.
Charge maximale : environ 20 kg.
3
eRGONOmIe eT CONFORT

Vie à bord
86

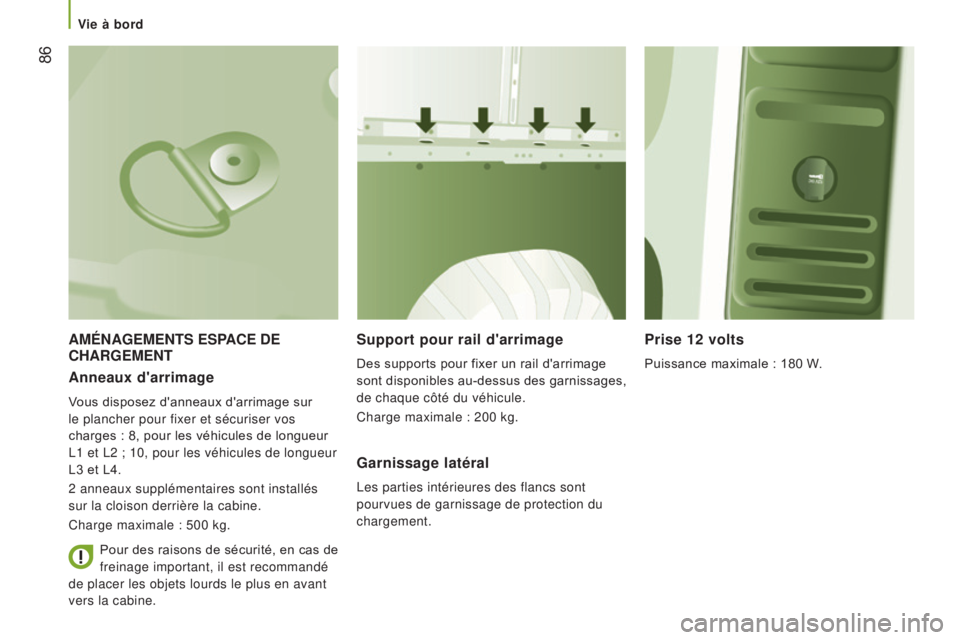

améNaGemeNTS eSPaC e D e CH
a RG eme NTSupport pour rail d'arrimage
Des supports pour fixer un rail d'arrimage
sont disponibles au-dessus des garnissages,
de chaque côté du véhicule.
Charge maximale
: 200 kg.
Prise 12 volts
Puissance maximale : 180 W.anneaux d'arrimage
Vous disposez d'anneaux d'arrimage sur
le plancher pour fixer et sécuriser vos
charges : 8, pour les véhicules de longueur
L1 et L2
; 10, pour les véhicules de longueur
L3 et L4.
2 anneaux supplémentaires sont installés
sur la cloison derrière la cabine.
Charge maximale
: 500 kg.
Garnissage latéral
Les parties intérieures des flancs sont
pourvues de garnissage de protection du
chargement.
Pour des raisons de sécurité, en cas de
freinage important, il est recommandé
de placer les objets lourds le plus en avant
vers la cabine.

Vie à bord
87

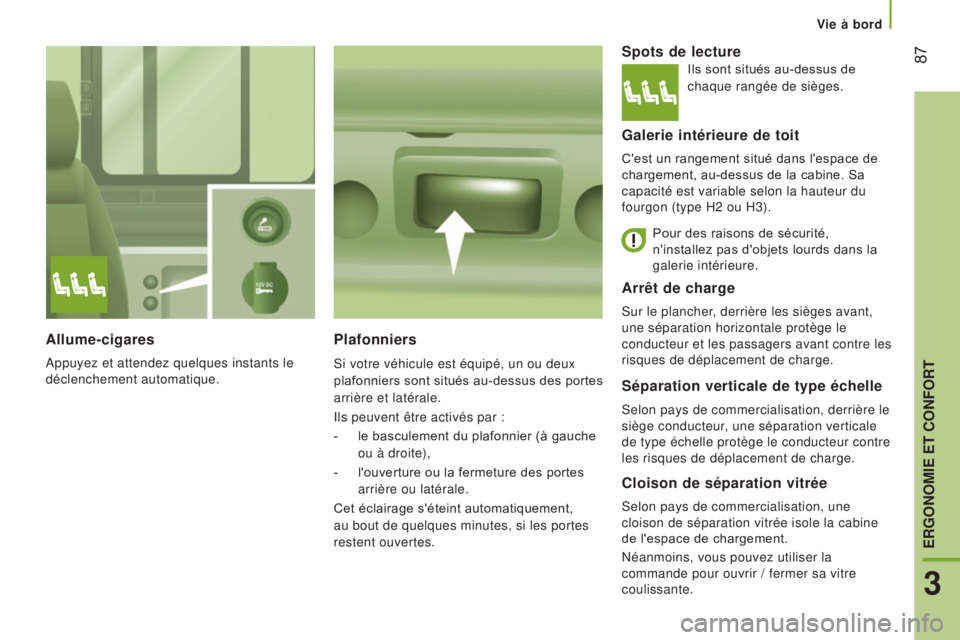

Séparation verticale de type échelle
Selon pays de commercialisation, derrière le
siège conducteur, une séparation verticale
de type échelle protège le conducteur contre
les risques de déplacement de charge.
Spots de lecture
Galerie intérieure de toit
C'est un rangement situé dans l'espace de
chargement, au-dessus de la cabine. Sa
capacité est variable selon la hauteur du
fourgon (type H2 ou H3).
Cloison de séparation vitrée
Selon pays de commercialisation, une
cloison de séparation vitrée isole la cabine
de l'espace de chargement.
Néanmoins, vous pouvez utiliser la
commande pour ouvrir / fermer sa vitre
coulissante.
allume-cigares
Appuyez et attendez quelques instants le
déclenchement automatique.
Plafonniers
Si votre véhicule est équipé, un ou deux
plafonniers sont situés au-dessus des portes
arrière et latérale.
Ils peuvent être activés par :
-

le basculement du plafonnier (à gauche

ou à droite),
-

l'ouverture ou la fermeture des portes

arrière ou latérale.
Cet éclairage s'éteint automatiquement,
au bout de quelques minutes, si les portes
restent ouvertes. Pour des raisons de sécurité,
n'installez pas d'objets lourds dans la
galerie intérieure.
Ils sont situés au-dessus de
chaque rangée de sièges.
arrêt de charge
Sur le plancher, derrière les sièges avant,
une séparation horizontale protège le
conducteur et les passagers avant contre les
risques de déplacement de charge.
3
eRGONOmIe eT CONFORT

Vie à bord
88
Vitres latérales coulissantes
Selon l'équipement du véhicule, les vitres
latérales du rang 2 sont ouvrables.
Pincez les deux commandes, puis faites
coulisser la vitre.
Lampe nomade
Si votre véhicule en est équipé, la lampe
nomade magnétique se trouve au niveau du
plafonnier arrière.
Un éclairage est installé au centre du socle
de la lampe nomade.
Sortez la lampe nomade de son socle en
appuyant sur le bouton, puis en la faisant
pivoter de 90 degrés vers le bas.
Pour allumer la lampe, faites glisser
l'interrupteur vers l'avant.
Pour changer les 4 accumulateurs (type Ni-
MH), enlevez le cache de protection, situé
sur la lampe nomade.Véhicule à l'arrêt, clé dans le
contacteur ou retirée, la recharge
comme l'éclairage de la lampe nomade
s'arrête au bout d’environ 15 minutes.
Véhicule roulant, les accumulateurs
de la lampe nomade se rechargent
automatiquement. Pour remettre en place la lampe nomade,
engagez-la dans les encoches sur le socle
et faites-la pivoter vers le haut.
En roulage, la vitre doit être fermée ou
bloquée sur une position intermédiaire.
Ne faites pas dépasser d'objets longs à
l'extérieur par la vitre.
