CITROEN JUMPER 2017 Priručnik (in Serbian)

69
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016

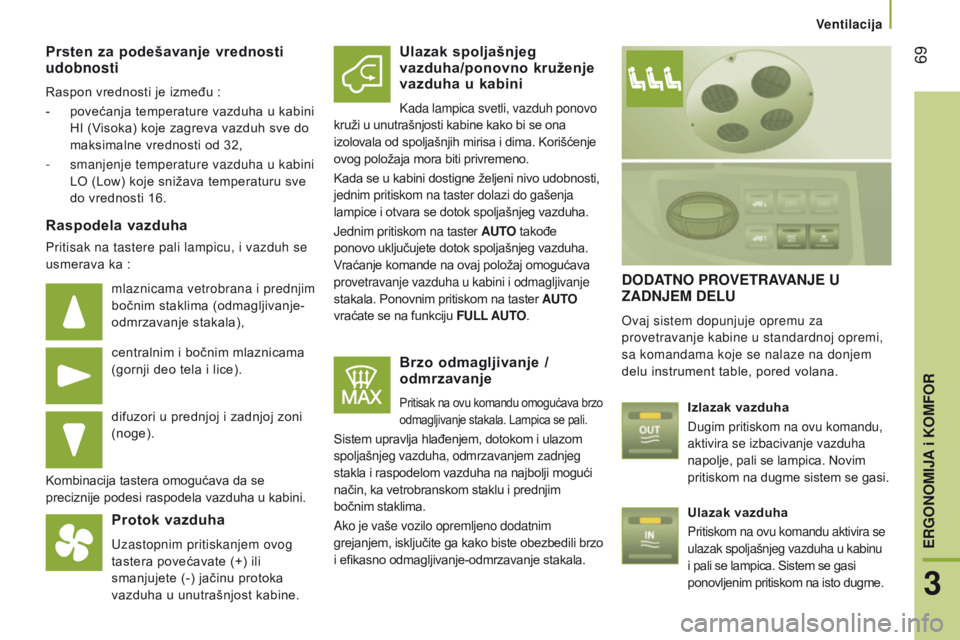

Prsten za podešavanje vrednosti
udobnosti
Raspon vrednosti je između :
-
povećanja temperature vazduha u kabini

HI (Visoka) koje zagreva vazduh sve do
maksimalne vrednosti od 32,
-

smanjenje temperature vazduha u kabini

LO (Low) koje snižava temperaturu sve
do vrednosti 16.
Raspodela vazduha
Pritisak na tastere pali lampicu, i vazduh se
usmerava ka :
mlaznicama vetrobrana i prednjim
bočnim staklima (odmagljivanje-
odmrzavanje stakala),
centralnim i bočnim mlaznicama
(gornji deo tela i lice).
difuzori u prednjoj i zadnjoj zoni
(noge).
Kombinacija tastera omogućava da se
preciznije podesi raspodela vazduha u kabini.
Protok vazduha
Uzastopnim pritiskanjem ovog
tastera povećavate (+) ili
smanjujete (-) jačinu protoka
vazduha u unutrašnjost kabine.
ulazak spoljašnjeg
vazduha/ponovno kruženje
vazduha u kabini
Kada lampica svetli, vazduh ponovo
kruži u unutrašnjosti kabine kako bi se ona
izolovala od spoljašnjih mirisa i dima. Korišćenje
ovog položaja mora biti privremeno.
Kada se u kabini dostigne željeni nivo udobnosti,
jednim pritiskom na taster dolazi do gašenja
lampice i otvara se dotok spoljašnjeg vazduha.
Jednim pritiskom na taster AUTO takođe
ponovo uključujete dotok spoljašnjeg vazduha.
Vraćanje komande na ovaj položaj omogućava
provetravanje vazduha u kabini i odmagljivanje
stakala. Ponovnim pritiskom na taster AUTO
vraćate se na funkciju FULL AUTO.
Brzo odmagljivanje /
odmrzavanje
Pritisak na ovu komandu omogućava brzo
odmagljivanje stakala. Lampica se pali.
Sistem upravlja hlađenjem, dotokom i ulazom
spoljašnjeg vazduha, odmrzavanjem zadnjeg
stakla i raspodelom vazduha na najbolji mogući
način, ka vetrobranskom staklu i prednjim
bočnim staklima.
Ako je vaše vozilo opremljeno dodatnim
grejanjem, isključite ga kako biste obezbedili brzo
i efikasno odmagljivanje-odmrzavanje stakala.
dOdATNO PROvETRAvANJE U ZA
d NJEM d ELU
Ovaj sistem dopunjuje opremu za
provetravanje kabine u standardnoj opremi,
sa komandama koje se nalaze na donjem
delu instrument table, pored volana.
Izlazak vazduha
Dugim pritiskom na ovu komandu,
aktivira se izbacivanje vazduha
napolje, pali se lampica. Novim
pritiskom na dugme sistem se gasi.
u

lazak vazduha
Pritiskom na ovu komandu aktivira se
ulazak spoljašnjeg vazduha u kabinu
i pali se lampica. Sistem se gasi
ponovljenim pritiskom na isto dugme.
ventilacija
3
ERGONOMIJA i KOMFOR

70
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016

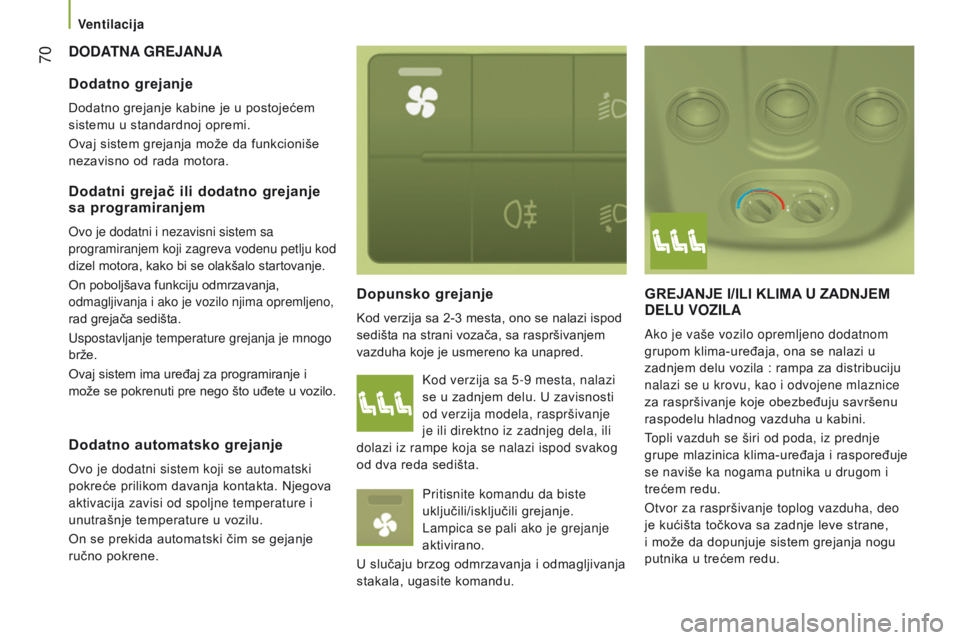

dOdATNA GREJANJA
Dopunsko

grejanje
Kod verzija sa 2-3 mesta, ono se nalazi ispod
sedišta na strani vozača, sa raspršivanjem
vazduha koje je usmereno ka unapred.
gREJANJE I/ILI KLIMA u ZADNJEM
d ELU v OZILA
Ako je vaše vozilo opremljeno dodatnom
grupom klima-uređaja, ona se nalazi u
zadnjem delu vozila
: rampa za distribuciju
nalazi se u krovu, kao i odvojene mlaznice
za raspršivanje koje obezbeđuju savršenu
raspodelu hladnog vazduha u kabini.
Topli vazduh se širi od poda, iz prednje
grupe mlazinica klima-uređaja i raspoređuje
se naviše ka nogama putnika u drugom i
trećem redu.
Otvor za raspršivanje toplog vazduha, deo
je kućišta točkova sa zadnje leve strane,
i može da dopunjuje sistem grejanja nogu
putnika u trećem redu.
Dodatno grejanje
Dodatno grejanje kabine je u postojećem
sistemu u standardnoj opremi.
Ovaj sistem grejanja može da funkcioniše
nezavisno od rada motora.
Dodatni grejač ili dodatno grejanje
sa programiranjem
Ovo je dodatni i nezavisni sistem sa
programiranjem koji zagreva vodenu petlju kod
dizel motora, kako bi se olakšalo startovanje.
On poboljšava funkciju odmrzavanja,
odmagljivanja i ako je vozilo njima opremljeno,
rad grejača sedišta.
Uspostavljanje temperature grejanja je mnogo
brže.
Ovaj sistem ima uređaj za programiranje i
može se pokrenuti pre nego što uđete u vozilo. Kod verzija sa 5-9 mesta, nalazi
se u zadnjem delu. U zavisnosti
od verzija modela, raspršivanje
je ili direktno iz zadnjeg dela, ili
dolazi iz rampe koja se nalazi ispod svakog
od dva reda sedišta.
Pritisnite komandu da biste
uključili/isključili grejanje.
Lampica se pali ako je grejanje
aktivirano.
U slučaju brzog odmrzavanja i odmagljivanja
stakala, ugasite komandu.
Dodatno automatsko grejanje
Ovo je dodatni sistem koji se automatski
pokreće prilikom davanja kontakta. Njegova
aktivacija zavisi od spoljne temperature i
unutrašnje temperature u vozilu.
On se prekida automatski čim se gejanje
ručno pokrene.
ventilacija

71
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016
uključivanje / Isključivanje
Ova komanda-taster, koja se
nalazi na nosaču komandi MOd E,
omogućava vam da uključite /
isključite rad komandi u zadnjem
delu, da njima upravljate sa mesta vozača.
Prvim pritiskom aktivirate sistem (dioda se pali).
Drugim pritiskom isključujete sistem (dioda se
gasi). Da biste isključili mlaznicu, postavite
komandu u položaj 0.
Ipak sigurnosni sistem će automatski
ventilirati zadnje kolo, čak i ako je komanda
u položaju 0, kako bi se izbeglo stvaranje
kondenzacije.
Protok vazduhaPodešavanje vrednosti udobnosti
- plave boje, uključeno je

osvežavanje vazduha,
-

crvene boje, uključeno je

grejanje vaduha u kabini.
Komanda OFF na centralnoj fasadi sistema
"Jedna zona rada" služi za gašenje funkcije. Komanda je u položaju polja :
Snaga protoka vazduha koji se
ubacuje kroz otvore, može se
menjati na skali od 1 do 4.
Da biste postigli ugodan ambijent,
uvek pazite da podesite i ovu
komandu.
ventilacija
3
ERGONOMIJA i KOMFOR

72
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016

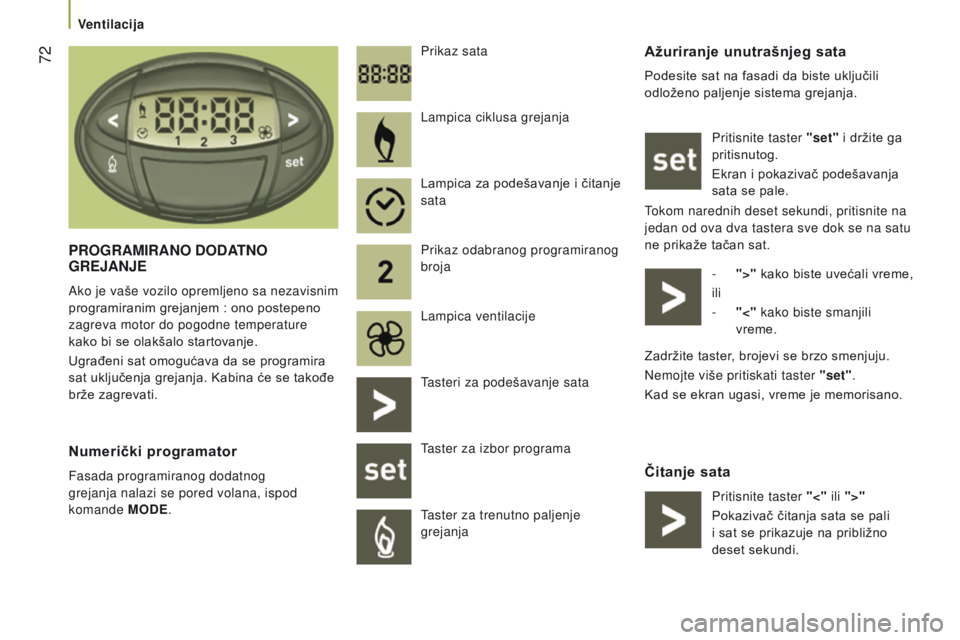

Ažuriranje unutrašnjeg sata
Podesite sat na fasadi da biste uključili
odloženo paljenje sistema grejanja.Pritisnite taster "set" i držite ga
pritisnutog.
Ekran i pokazivač podešavanja
sata se pale.
Tokom narednih deset sekundi, pritisnite na
jedan od ova dva tastera sve dok se na satu
ne prikaže tačan sat.
-

">"
kako biste uvećali vreme,
ili
-

"<"
kako biste smanjili
vreme.
Čitanje sata
P
ROGRAMIRANO
d
O
d
ATNO

GREJANJE
Ako je vaše vozilo opremljeno sa nezavisnim
programiranim grejanjem
: ono postepeno
zagreva motor do pogodne temperature
kako bi se olakšalo startovanje.
Ugrađeni sat omogućava da se programira
sat uključenja grejanja. Kabina će se takođe
brže zagrevati. Prikaz sata
Numerički programator
Fasada programiranog dodatnog
grejanja nalazi se pored volana, ispod
komande

MO
d E. Lampica ciklusa grejanja
Lampica za podešavanje i čitanje
sata
Prikaz odabranog programiranog
broja
Lampica ventilacije
Tasteri za podešavanje sata
Taster za izbor programa
Taster za trenutno paljenje
grejanja
Zadržite taster, brojevi se brzo smenjuju.
Nemojte više pritiskati taster "set".
Kad se ekran ugasi, vreme je memorisano.
Pritisnite taster "<" ili ">"
Pokazivač čitanja sata se pali
i sat se prikazuje na približno
deset sekundi.
ventilacija

73
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016

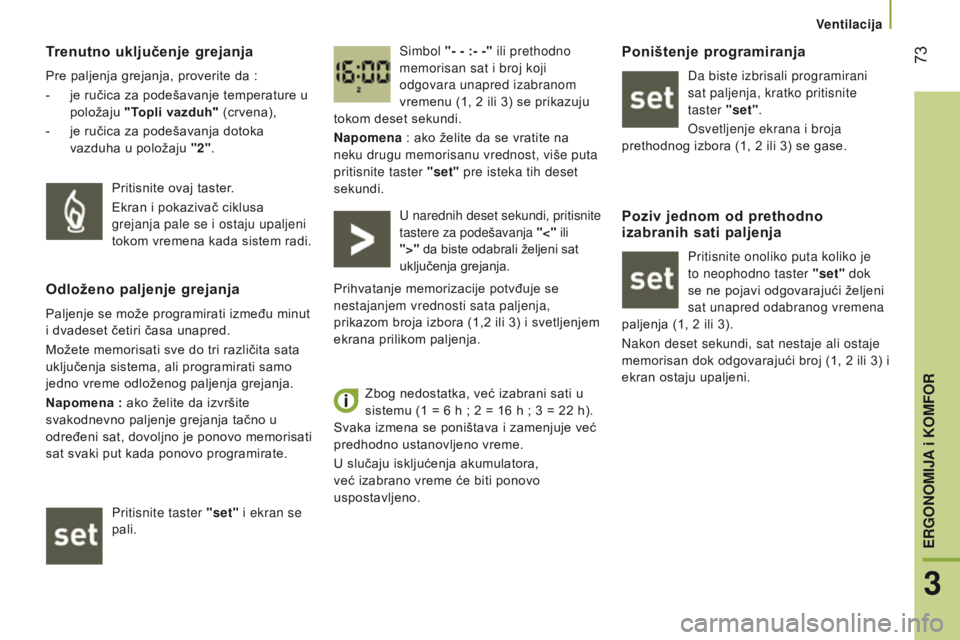

Trenutno uključenje grejanja
Pre paljenja grejanja, proverite da :
-
je ručica za podešavanje temperature u

položaju "Topli vazduh" (crvena),
-

je ručica za podešavanja dotoka

vazduha u položaju "2". Simbol
"- - :- -"
ili prethodno
memorisan sat i broj koji
odgovara unapred izabranom
vremenu (1, 2 ili 3) se prikazuju
tokom deset sekundi.
Napomena
: ako želite da se vratite na
neku drugu memorisanu vrednost, više puta
pritisnite taster "set" pre isteka tih deset
sekundi.
Pritisnite ovaj taster.
Ekran i pokazivač ciklusa
grejanja pale se i ostaju upaljeni
tokom vremena kada sistem radi.
Odloženo paljenje grejanja
Paljenje se može programirati između minut
i dvadeset četiri časa unapred.
Možete memorisati sve do tri različita sata
uključenja sistema, ali programirati samo
jedno vreme odloženog paljenja grejanja.
Napomena
: ako želite da izvršite
svakodnevno paljenje grejanja tačno u
određeni sat, dovoljno je ponovo memorisati
sat svaki put kada ponovo programirate.
Pritisnite taster "set" i ekran se
pali. U narednih deset sekundi, pritisnite
tastere za podešavanja

"
<" ili
">" da biste odabrali željeni sat
uključenja grejanja.
Prihvatanje memorizacije potvđuje se
nestajanjem vrednosti sata paljenja,
prikazom broja izbora (1,2 ili 3) i svetljenjem
ekrana prilikom paljenja.
Zbog nedostatka, već izabrani sati u
sistemu (1 = 6 h
; 2 = 16 h ; 3 = 22 h).
Svaka izmena se poništava i zamenjuje već
predhodno ustanovljeno vreme.
U slučaju iskljućenja akumulatora,
već izabrano vreme će biti ponovo
uspostavljeno.
Poništenje programiranja
Da biste izbrisali programirani
sat paljenja, kratko pritisnite
taster

"set"
.
Osvetljenje ekrana i broja
prethodnog izbora (1, 2 ili 3) se gase.
Poziv jednom od prethodno
izabranih sati paljenja
Pritisnite onoliko puta koliko je
to neophodno taster "set" dok
se ne pojavi odgovarajući željeni
sat unapred odabranog vremena
paljenja (1, 2 ili 3).
Nakon deset sekundi, sat nestaje ali ostaje
memorisan dok odgovarajući broj (1, 2 ili 3) i
ekran ostaju upaljeni.
ventilacija
3
ERGONOMIJA i KOMFOR

74
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016

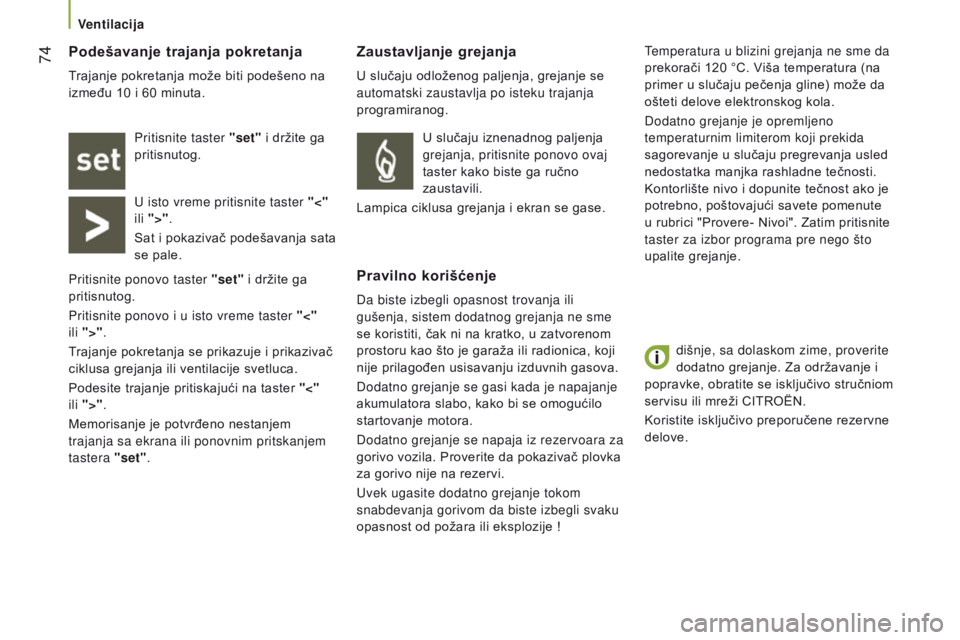

dišnje, sa dolaskom zime, proverite
dodatno grejanje. Za održavanje i
popravke, obratite se isključivo stručniom
servisu ili mreži CITROËN.
Koristite isključivo preporučene rezervne
delove.
Zaustavljanje grejanja
U slučaju odloženog paljenja, grejanje se
automatski zaustavlja po isteku trajanja
programiranog.
Pravilno korišćenje
Da biste izbegli opasnost trovanja ili
gušenja, sistem dodatnog grejanja ne sme
se koristiti, čak ni na kratko, u zatvorenom
prostoru kao što je garaža ili radionica, koji
nije prilagođen usisavanju izduvnih gasova.
Dodatno grejanje se gasi kada je napajanje
akumulatora slabo, kako bi se omogućilo
startovanje motora.
Dodatno grejanje se napaja iz rezervoara za
gorivo vozila. Proverite da pokazivač plovka
za gorivo nije na rezervi.
Uvek ugasite dodatno grejanje tokom
snabdevanja gorivom da biste izbegli svaku
opasnost od požara ili eksplozije
!Temperatura u blizini grejanja ne sme da
prekorači 120 °C. Viša temperatura (na
primer u slučaju pečenja gline) može da
ošteti delove elektronskog kola.
Dodatno grejanje je opremljeno
temperaturnim limiterom koji prekida
sagorevanje u slučaju pregrevanja usled
nedostatka manjka rashladne tečnosti.
Kontorlište nivo i dopunite tečnost ako je
potrebno, poštovajući savete pomenute
u rubrici "Provere- Nivoi". Zatim pritisnite
taster za izbor programa pre nego što
upalite grejanje.
Podešavanje trajanja pokretanja
Trajanje pokretanja može biti podešeno na
između 10 i 60 minuta.
Pritisnite taster "set" i držite ga
pritisnutog.
U isto vreme pritisnite taster "<"
ili ">".
Sat i pokazivač podešavanja sata
se pale.
Pritisnite ponovo taster "set" i držite ga
pritisnutog.
Pritisnite ponovo i u isto vreme taster "<"
ili

">"
.
Trajanje pokretanja se prikazuje i prikazivač
ciklusa grejanja ili ventilacije svetluca.
Podesite trajanje pritiskajući na taster "<"
ili ">".
Memorisanje je potvrđeno nestanjem
trajanja sa ekrana ili ponovnim pritskanjem
tastera "set". U slučaju iznenadnog paljenja
grejanja, pritisnite ponovo ovaj
taster kako biste ga ručno
zaustavili.
Lampica ciklusa grejanja i ekran se gase.
ventilacija

75
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016

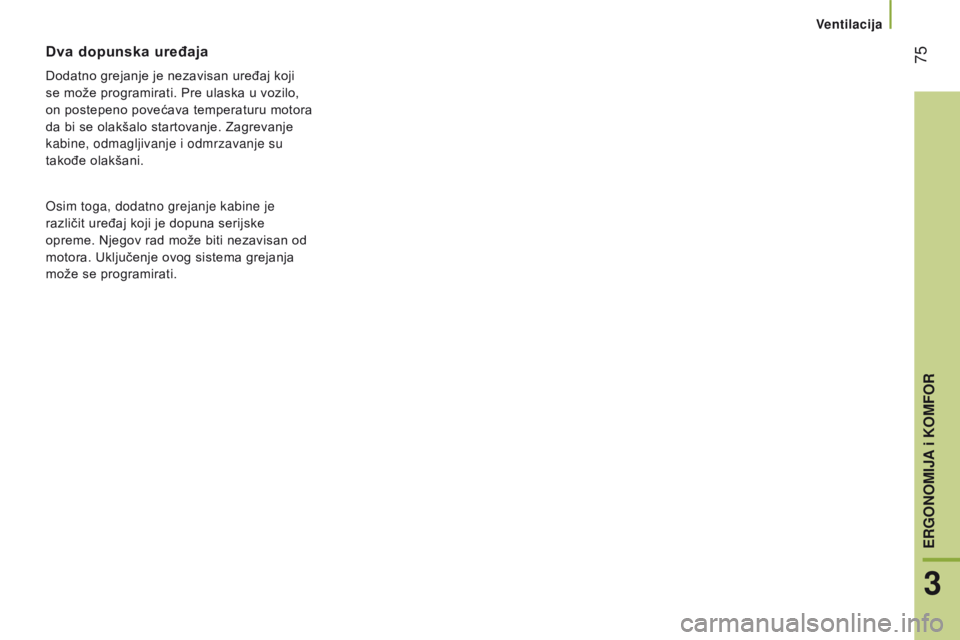

Dva dopunska uređaja
Dodatno grejanje je nezavisan uređaj koji
se može programirati. Pre ulaska u vozilo,
on postepeno povećava temperaturu motora
da bi se olakšalo startovanje. Zagrevanje
kabine, odmagljivanje i odmrzavanje su
takođe olakšani.
Osim toga, dodatno grejanje kabine je
različit uređaj koji je dopuna serijske
opreme. Njegov rad može biti nezavisan od
motora. Uključenje ovog sistema grejanja
može se programirati.
ventilacija
3
ERGONOMIJA i KOMFOR

76
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016
SEDIšTE VOZAČA
Naslon
za glavu
Pritisnite jezičak da biste podesili visinu
naslona za glavu.
Da skinete naslon, pritisnite jezičke na oba
kraja i podignite naslon za glavu.
Podesivi naslon za ruke
Podignite ili spustite naslon za ruke.
Okrenite točkić koji se nalazi ispod ivice
naslona za ruke, da biste ga blokirali u
željenom položaju.
Sedišta

77
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016
Podešavanje lumbalnog dela
Okrećite točkić.
Visina sedalnog dela
Podignite ručku 1 da biste podigli ili spustili
prednji deo sedišta.
Podignite ručku 2 da biste podigli ili spustili
zadnji deo sedišta.
grejač sedišta
Ova komanda omogućava da se upali ili
ugasi grejač sedišta.
Sedište sa promenljivom amortizacijom
Ako je vaše vozilo njime opremljeno,
okrenite točkić da biste prilagodili
amortizaciju u zavisnosti od težine vozača.
Nagib naslona
Okrenite točkić da biste podesili nagib
naslona.
Po dužini
Podignite komandnu, koja se nalazi ispod
sedišta i podesite željeni položaj sedišta.
Rotirajuće sedište
Ako ga vaše vozilo poseduje, pritisnite
komandu da okrenete sedište za 180°.
Sedišta
3
ERGONOMIJA i KOMFOR

78
Jumper_sr_Chap03_Ergo-et-confort_ed01-2016

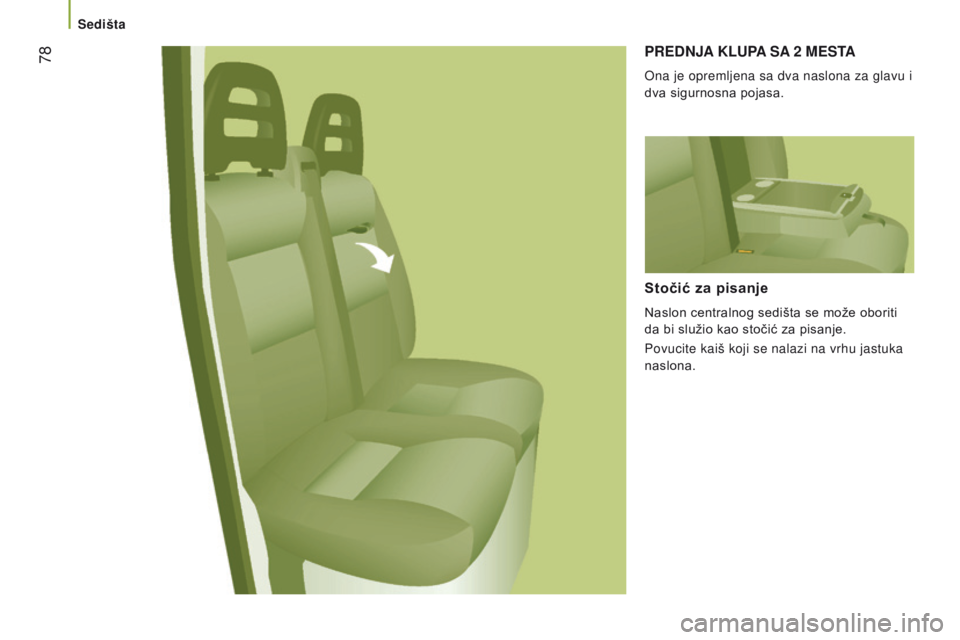

PREdNJA KLUPA SA 2 MESTA
Ona je opremljena sa dva naslona za glavu i
dva sigurnosna pojasa.
Stočić za pisanje
Naslon centralnog sedišta se može oboriti
da bi služio kao stočić za pisanje.
Povucite kaiš koji se nalazi na vrhu jastuka
naslona.
Sedišta
