169

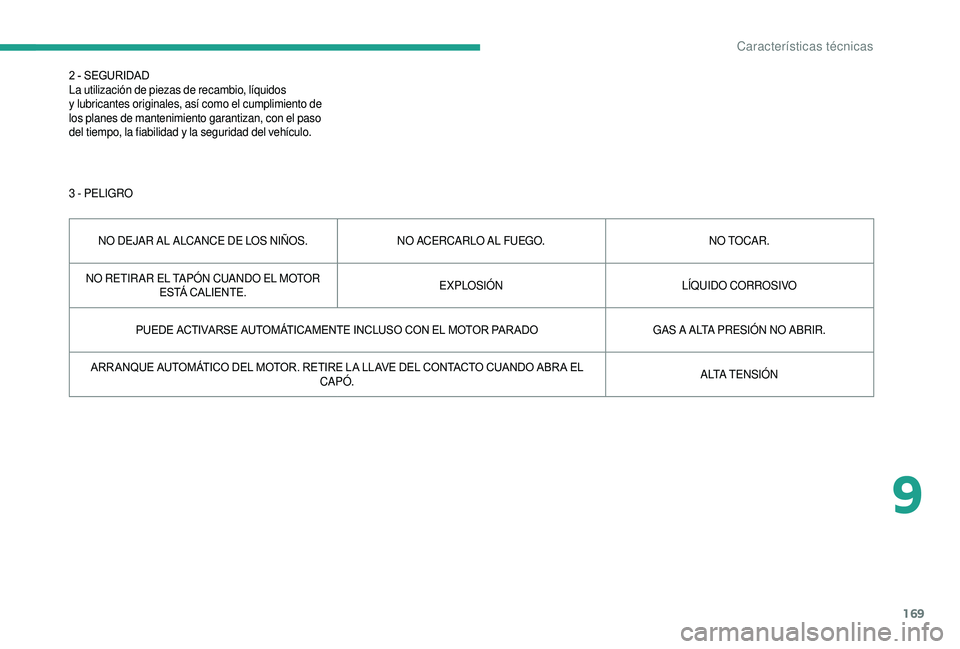

2 - SEGURIDAD
La utilización de piezas de recambio, líquidos
y lubricantes originales, así como el cumplimiento de
los planes de mantenimiento garantizan, con el paso
del tiempo, la fiabilidad y
la seguridad del vehículo.
3 - PELIGRO NO DEJAR AL ALCANCE DE LOS NIÑOS. NO ACERCARLO AL FUEGO. NO TOCAR.
NO RETIR AR EL TAPÓN CUANDO EL MOTOR ESTÁ CALIENTE. EXPLOSIÓN
LÍQUIDO CORROSIVO
PUEDE ACTIVARSE AUTOMÁTICAMENTE INCLUSO CON EL MOTOR PAR ADO GAS A ALTA PRESIÓN NO ABRIR.
ARR ANQUE AUTOMÁTICO DEL MOTOR. RETIRE LA LLAVE DEL CONTACTO CUANDO ABR A EL CAPÓ. ALTA TENSIÓN
9
Características técnicas

170

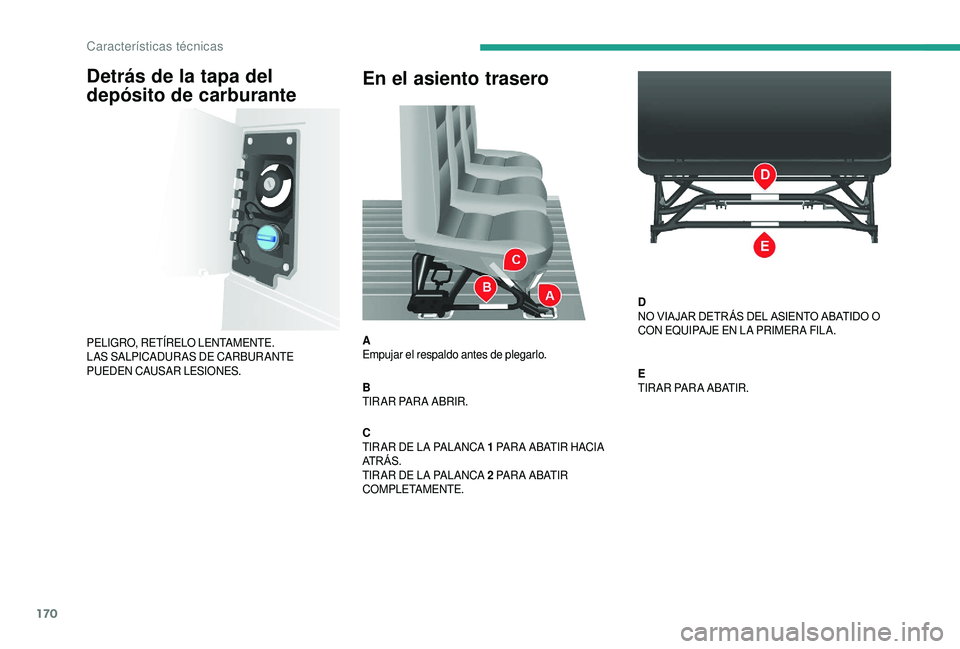

En el asiento trasero
A
Empujar el respaldo antes de plegarlo.
B
TIR AR PAR A ABRIR.
C
TIR AR DE LA PALANCA 1

PAR A ABATIR HACIA
ATRÁS.
TIR AR DE LA PALANCA 2


PA R A A B AT I R
COMPLETAMENTE. D
NO VIAJAR DETR ÁS DEL ASIENTO ABATIDO O
CON EQUIPAJE EN LA PRIMER A FILA.
E
TIR AR PAR A ABATIR.
Detrás de la tapa del
depósito de carburante
PELIGRO, RETÍRELO LENTAMENTE.
LAS SALPICADUR AS DE CARBUR ANTE
PUEDEN CAUSAR LESIONES.
Características técnicas

171

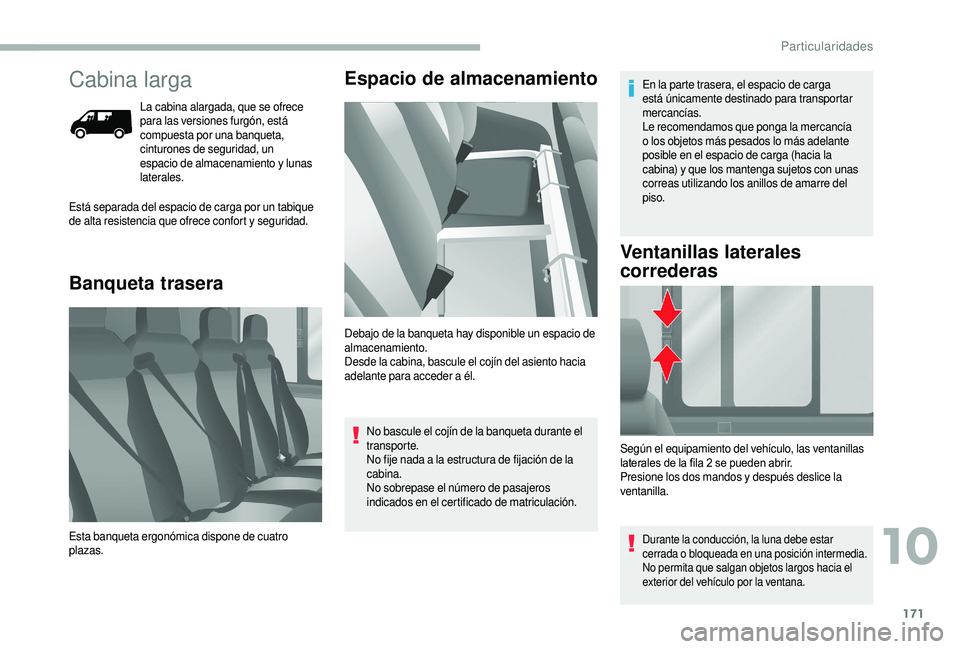

Cabina larga
La cabina alargada, que se ofrece
para las versiones furgón, está
compuesta por una banqueta,
cinturones de seguridad, un
espacio de almacenamiento y

lunas
laterales.
Banqueta trasera Espacio de almacenamiento
Está separada del espacio de carga por un tabique
de alta resistencia que ofrece confort y
seguridad.
Esta banqueta ergonómica dispone de cuatro
plazas. Debajo de la banqueta hay disponible un espacio de
almacenamiento.
Desde la cabina, bascule el cojín del asiento hacia
adelante para acceder a
él.
No bascule el cojín de la banqueta durante el
transporte.
No fije nada a
la estructura de fijación de la
cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación. En la parte trasera, el espacio de carga
está únicamente destinado para transportar
mercancías.
Le recomendamos que ponga la mercancía
o


los objetos más pesados lo más adelante
posible en el espacio de carga (hacia la
cabina) y que los mantenga sujetos con unas
correas utilizando los anillos de amarre del
piso.
Según el equipamiento del vehículo, las ventanillas
laterales de la fila 2
se pueden abrir.
Presione los dos mandos y
después deslice la
ventanilla.
Durante la conducción, la luna debe estar
cerrada o bloqueada en una posición intermedia.
No permita que salgan objetos largos hacia el
exterior del vehículo por la ventana.
Ventanillas laterales
correderas
10
Particularidades

172

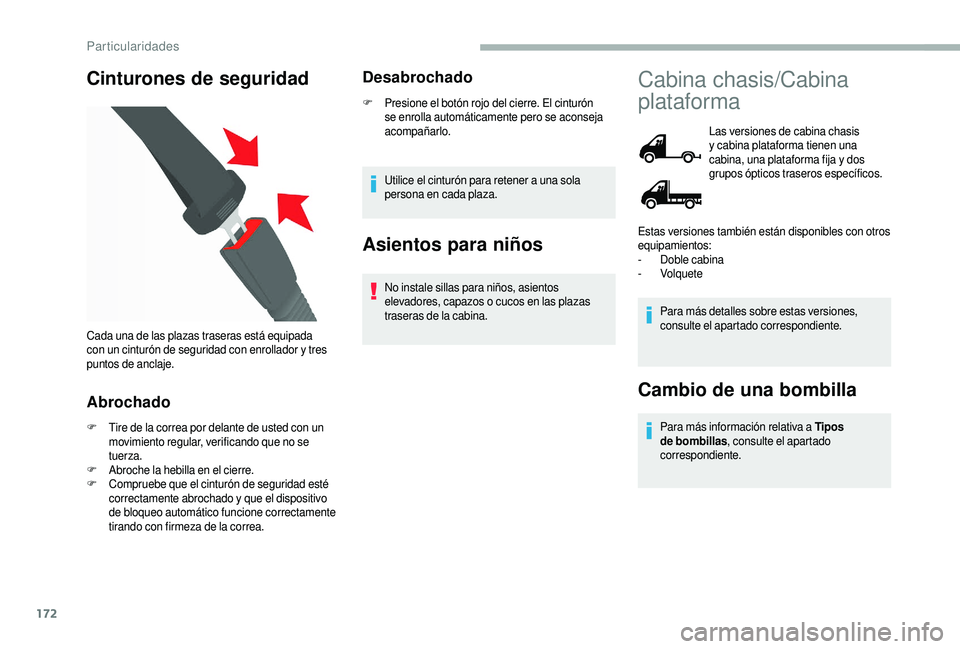

Cinturones de seguridad
Abrochado
F Tire de la correa por delante de usted con un movimiento regular, verificando que no se
tuerza.
F
A

broche la hebilla en el cierre.
F
C

ompruebe que el cinturón de seguridad esté
correctamente abrochado y
que el dispositivo
de bloqueo automático funcione correctamente
tirando con firmeza de la correa.
Desabrochado
F Presione el botón rojo del cierre. El cinturón se enrolla automáticamente pero se aconseja
acompañarlo.
Utilice el cinturón para retener a
una sola
persona en cada plaza.
Asientos para niños
No instale sillas para niños, asientos
elevadores, capazos o cucos en las plazas
traseras de la cabina.
Cada una de las plazas traseras está equipada
con un cinturón de seguridad con enrollador y

tres
puntos de anclaje.
Cabina chasis/Cabina
plataforma
Las versiones de cabina chasis
y cabina plataforma tienen una
cabina, una plataforma fija y


dos
grupos ópticos traseros específicos.
Para más detalles sobre estas versiones,
consulte el apartado correspondiente.
Cambio de una bombilla
Para más información relativa a Tipos
d e bombillas , consulte el apartado
correspondiente.
Estas versiones también están disponibles con otros
equipamientos:
-
D

oble cabina
-


Volquete
Particularidades

173

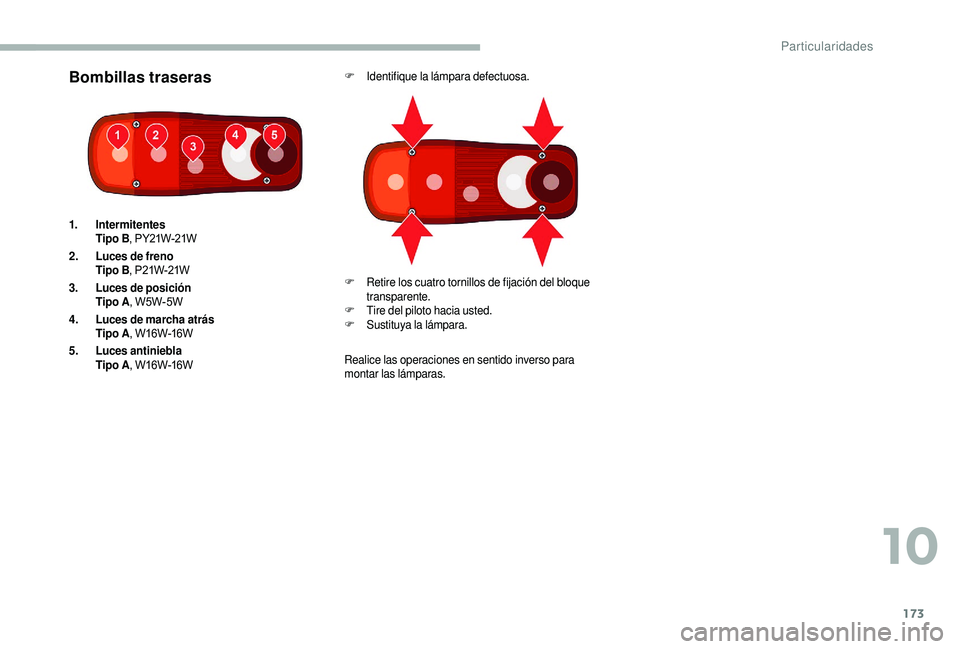

Bombillas traserasF Identifique la lámpara defectuosa.
Realice las operaciones en sentido inverso para
montar las lámparas.
1.
Intermitentes
Tipo B , PY21W-21W
2. Luces de freno
Tipo B , P21W-21W
3. Luces de posición
Tipo A , W5W-5W
4. Luces de marcha atrás
Tipo A , W16W-16W
5. Luces antiniebla
Tipo A , W16W-16W F
R

etire los cuatro tornillos de fijación del bloque
transparente.
F
T

ire del piloto hacia usted.
F
S

ustituya la lámpara.
10
Particularidades

174

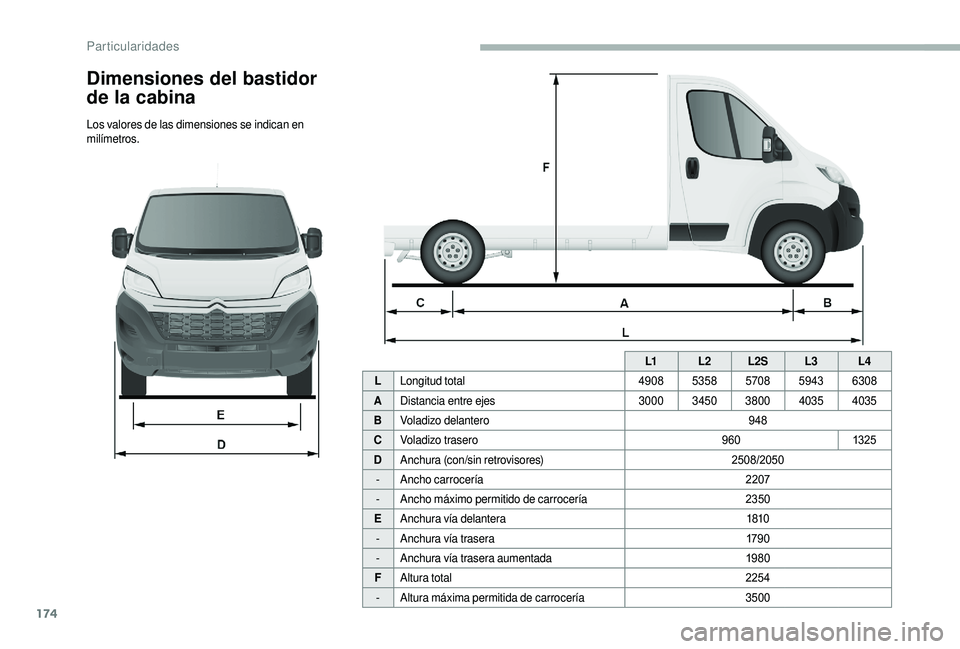

L1L2L2S L3L4
L Longitud total 49085358 57085943 6308
A Distancia entre ejes 300034503800 4035 4035
B Voladizo delantero 948
C Voladizo trasero 9601325
D Anchura (con/sin retrovisores) 2508/2050
- Ancho carrocería 2207
- Ancho máximo permitido de carrocería 2350
E Anchura vía delantera 1810
- Anchura vía trasera 179 0
- Anchura vía trasera aumentada 1980
F Altura total 2254
- Altura máxima permitida de carrocería 3500
Dimensiones del bastidor
de la cabina
Los valores de las dimensiones se indican en
milímetros.
Particularidades

175

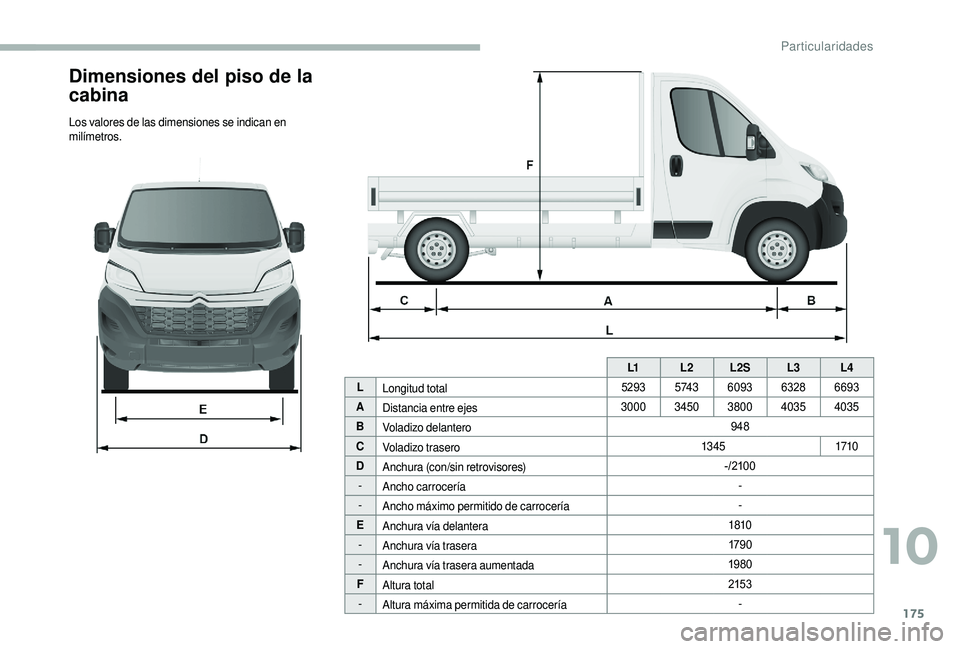

Dimensiones del piso de la
cabina
Los valores de las dimensiones se indican en
milímetros.L1L2L2S L3L4
L Longitud total 5293
5 74 36093 63286693
A Distancia entre ejes 3000
34503800 4035 4035
B Voladizo delantero 948
C Voladizo trasero 13 4 5
1710
D Anchura (con/sin retrovisores) -/210 0
- Ancho carrocería -
- Ancho máximo permitido de carrocería -
E Anchura vía delantera 1810
- Anchura vía trasera 179 0
- Anchura vía trasera aumentada 1980
F Altura total 215 3
- Altura máxima permitida de carrocería -
10
Particularidades

176

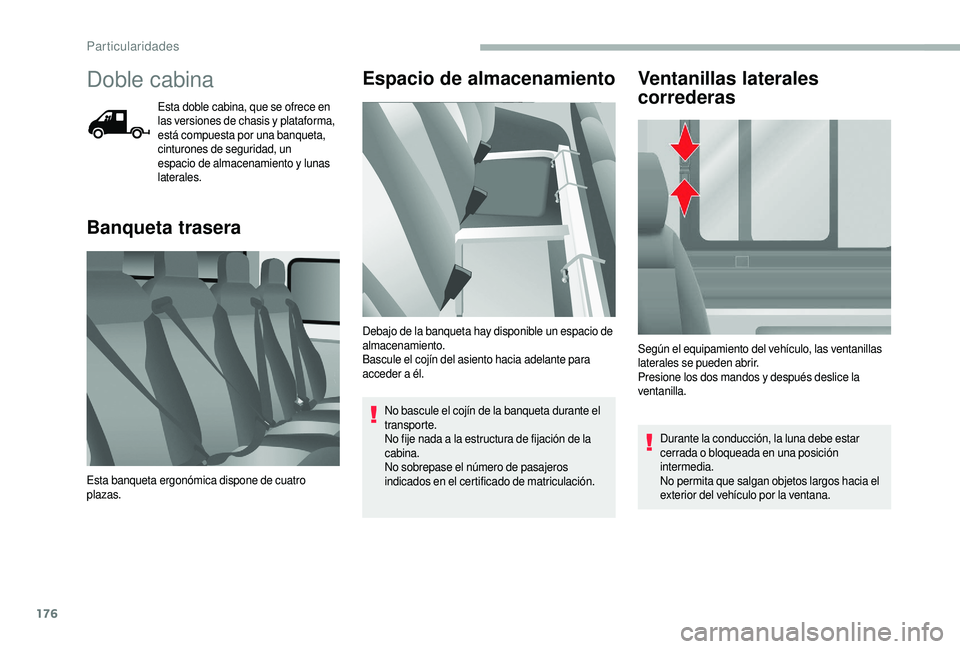

Doble cabina
Esta doble cabina, que se ofrece en
las versiones de chasis y plataforma,
está compuesta por una banqueta,
cinturones de seguridad, un
espacio de almacenamiento y


lunas
laterales.
Banqueta trasera Espacio de almacenamiento
No bascule el cojín de la banqueta durante el
transporte.
No fije nada a
la estructura de fijación de la
cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación.
Ventanillas laterales
correderas
Durante la conducción, la luna debe estar
cerrada o bloqueada en una posición
intermedia.
No permita que salgan objetos largos hacia el
exterior del vehículo por la ventana.
Esta banqueta ergonómica dispone de cuatro
plazas. Según el equipamiento del vehículo, las ventanillas
laterales se pueden abrir.
Presione los dos mandos y
después deslice la
ventanilla.
Debajo de la banqueta hay disponible un espacio de
almacenamiento.
Bascule el cojín del asiento hacia adelante para
acceder a

él.
Particularidades

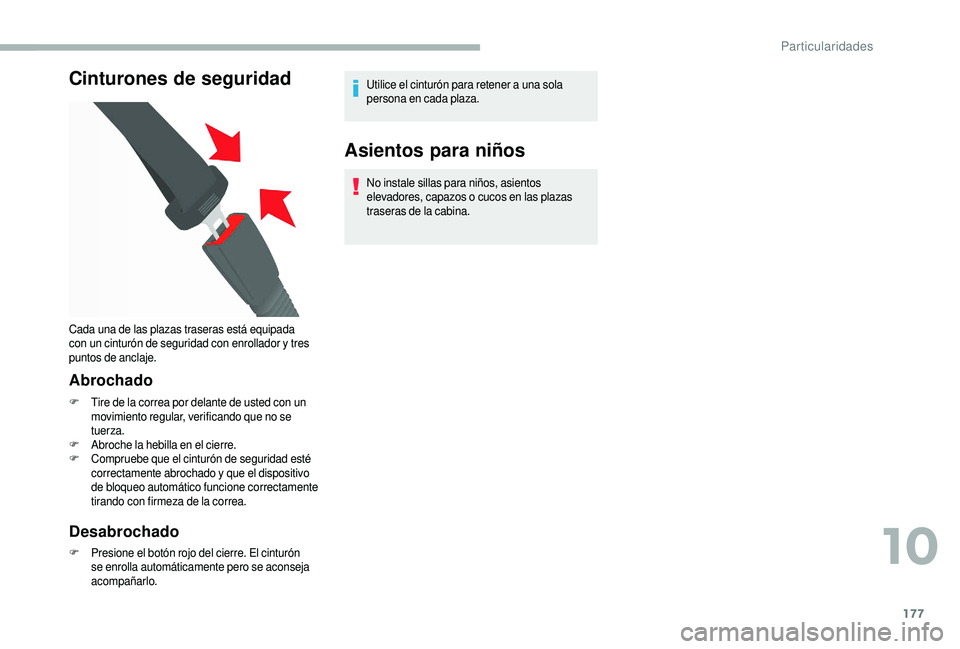

177
Cinturones de seguridad
Abrochado
F Tire de la correa por delante de usted con un movimiento regular, verificando que no se
tuerza.
F
A

broche la hebilla en el cierre.
F
C

ompruebe que el cinturón de seguridad esté
correctamente abrochado y
que el dispositivo
de bloqueo automático funcione correctamente
tirando con firmeza de la correa.
Desabrochado
F Presione el botón rojo del cierre. El cinturón se enrolla automáticamente pero se aconseja
acompañarlo. Utilice el cinturón para retener a
una sola
persona en cada plaza.
Asientos para niños
No instale sillas para niños, asientos
elevadores, capazos o cucos en las plazas
traseras de la cabina.
Cada una de las plazas traseras está equipada
con un cinturón de seguridad con enrollador y

tres
puntos de anclaje.
10
Particularidades

178

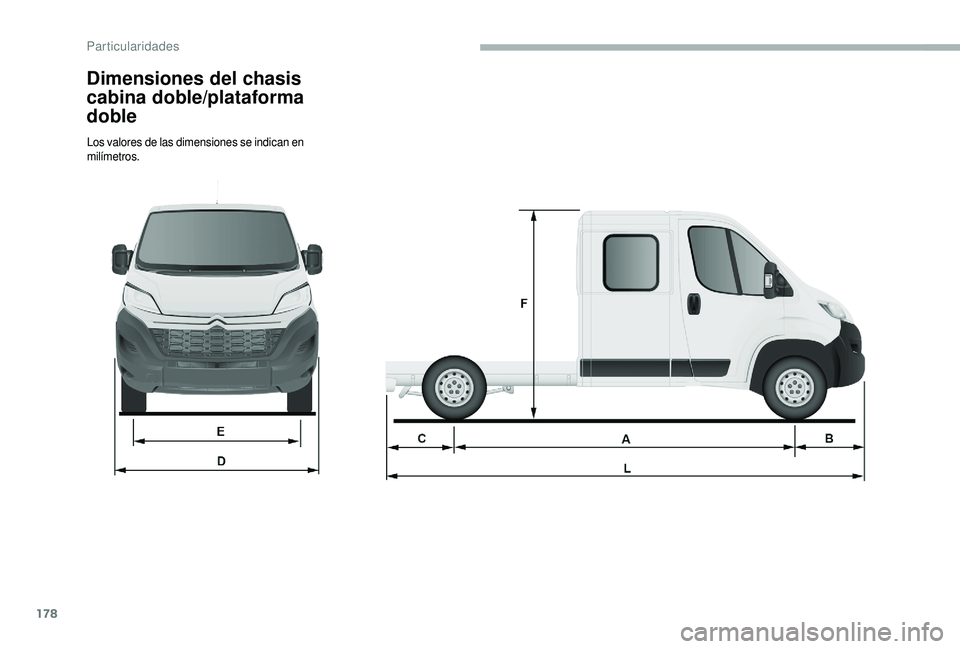

Dimensiones del chasis
cabina doble/plataforma
doble
Los valores de las dimensiones se indican en
milímetros.
