Page 91 of 196
89
Valdymas
6– „Auto“ (automatinis): automatiniam priekabos ilgio nustatymui (3 m, 6 m arba 9 m).Režimu „Auto“ (automatinis) prietaisų skydelyje pasirodo piktograma, nurodanti sistemos nustatytą ilgį.
Kad sistema aptiktų priekabos ilgį, gali reikėti pasukti 90° kampu.
Kai aptinkama priekaba, automobilio aptikimas atbuline eiga išjungiamas.
Veikimo sąlygos
– Visos transporto priemonės juda ta pačia kryptimi ir gretimose eismo juostose.– Automobilis turi važiuoti ne mažesniu kaip 10 km/h greičiu. – Kai lenkiate automobilį, greičio skirtumas turi būti mažesnis nei 25 km/h.– Kai kitas automobilis lenkia jus, greičių skirtumas turi būti mažesnis nei 50 km/h.
Aktyvusis saugos stabdys
su Atstumo laikymosi
įspėjimas ir išmaniąja
avarinio sustabdymo
pagalba
Žr. bendrąsias rekomendacijas dėl pagalbinių vairavimo priemonių.
Ši sistema:– įspėja vairuotoją, kad jo automobiliui gresia pavojus susidurti su priekyje esančiu automobiliu.– Sumažina automobilio greitį, taip išvengiant susidūrimo arba sumažinant jo stiprumą.Šią sistemą sudaro trys funkcijos:
– Atstumo laikymosi įspėjimas.– Išmanioji avarinio stabdymo pagalba.– Aktyvusis saugos stabdys (automatinis avarinis stabdymas).
Automobilio priekinio stiklo viršuje įrengta vaizdo kamera.
Ši sistema nepakeičia vairuotojo budrumo.Ši sistema skirta padėti vairuotojui ir pagerinti saugumą keliuose.
Vairuotojas turi nuolatos stebėti eismo sąlygas ir laikytis kelių eismo taisyklių reikalavimų.
Kai tik sistema aptinka galimą kliūtį, ji paruošia stabdymo sistemą, jeigu būtų reikalingas automatinis stabdymas. Dėl to gali atsirasti nedideli garsai ir būti šiek tiek juntamas sulėtėjimas.
Išjungimas / įjungimas
Pagal numatytuosius nustatymus sistema yra automatiškai įjungiama kiekvieną kartą užvedus variklį.Šią funkciją galima nustatyti naudojant MODE mygtuką; meniu „Aktyvusis saugos stabdys“ rinkitės „ON“ arba „OFF“.
Norėdami sužinoti daugiau informacijos apie automobilio konfigūravimą (REŽIMAS), skaitykite atitinkamą skyrių.
Sistemos išjungimą nurodo ši šviečianti
įspėjamoji lemputė ir pranešimo rodinys.
Veikimo sąlygos ir
apribojimai
ESC sistema turi būti veikianti.DSC / ASR sistemos neturi būti išjungtos.Visų keleivių saugos diržai turi būti užsegti.Turi būti važiuojama pastoviu greičiu keliuose su mažai posūkių.
Page 92 of 196
90
Valdymas
greičiai, aplinkos sąlygos ir automobilio veikimo būsena (sukimas, nuspausti pedalai ir pan.).1-as lygis (oranžinė): tik vizualinis įspėjimas, nurodantis, kad priekyje labai arti yra automobilis.Rodomas pranešimas „Vehicle close“ (automobilis arti).2-as lygis (raudona): vaizdinis ir garsinis įspėjimas, nurodantis, kad susidūrimas bus neišvengiamas.Rodomas pranešimas „Brake!“ (Stabdykite).3-ias lygis: paskutinis įspėjimas, tam tikrais atvejais perduodamas jutimiškas perspėjimas trumpo stabdymo būdu, patvirtinantis susidūrimo pavojų.
Jei jūsų automobilio greitis lyginant su kito automobilio greičiu per didelis, pirmasis perspėjimo lygis gali būti nerodomas: iš karto rodomas 2-as perspėjimo lygis.Svarbu: 1-o lygio perspėjimas niekada nerodomas stovinčiai kliūčiai, kai pasirinktas perspėjimo slenkstis „Close“.
Automatinė avarinio
stabdymo stiprinimo
sistema
Jeigu vairuotojas stabdo, tačiau nepakankamai, kad išvengtų susidūrimo, ši sistema sustiprina stabdymą (fizikos dėsnių ribose).Šis pastiprinimas bus atliekamas tik tuomet, jei vairuotojas nuspaus stabdžių pedalą.
Toliau nurodytais atvejais rekomenduojama išjungti sistemą naudojant automobilio konfigūracijos meniu:– velkant priekabą;– vežant ilgus objektus ant stogo sijų arba stogo laikiklio;– su uždėtomis sniego grandinėmis;– prieš plaunant automobilį automatinėje plovykloje esant užvestam varikliui;– prieš pastatant automobilį ant riedėjimo kelio dirbtuvėje;– tempiant automobilį, užvedus variklį;– jei pažeistas priekinis stiklas prie vaizdo kameros;
Sistema automatiškai išjungiama, jei aptinkama, kad stabdžių pedalo jungiklis ar bent du stabdymo signalo žibintai sugedę.
Po smūgio sistema automatiškai išsijungia. Susisiekite su CITROËN tinklo atstovybe arba kvalifikuotomis remonto dirbtuvėmis, kad patikrintų sistemą.
Gali būti, kad įspėjimai bus nepateikiami, pateikiami per vėlai arba bus nepagrįsti.Vairuotojas visada turi būti budrus ir pasiruošęs bet kuriuo metu veikti, kad išvengtų nelaimingo atsitikimo.
Šių objektų sistema neaptinka:– pėsčiųjų, dviratininkų ir daiktų kelyje.
– transporto priemonių, kertančių jūsų eismo juostą;– artėjančių automobilių.
Būkite ypač dėmesingi:– Kai yra siaurų transporto priemonių (motociklų) ir (arba) kai eismo juostoje yra daug transporto priemonių.– Įvažiuojant į tunelį arba važiuojant per tiltą.
Vairuotojas privalo pristabdyti sistemą:
– automobiliams važiuojant staigiu posūkiu;– artėjant prie žiedinės sankryžos;
– kai į tarpą tarp jūsų ir priekyje važiuojančio automobilio staigiai įsiterpia kitas automobilis.
Atstumo laikymosi
įspėjimas
Perspėja vairuotoją, kad jo automobiliui gresia susidūrimo su priekyje esančiu automobiliu rizika.
Įspėjimo suaktyvinimo ribinės vertės
keitimas
Ši ribinė vertė lemia funkcijos, kuri įspėja apie susidūrimo pavojų, jautrumą.Ribinė vertė nustatoma automobilio konfigūravimo meniu.► Pasirinkite vieną iš trijų iš anksto nustatytų ribinių verčių:– „Near“ (artimas),– „Normal“ (įprastinis),– „Distant“ (tolimas).Paskutinė išsaugota pasirinkta ribinė vertė išsaugoma atmintyje, kai išjungiamas degimas.
Veikimas
Priklausomai nuo sistemos nustatyto susidūrimo pavojaus ir vairuotojo pasirinkto perspėjimo slenksčio, prietaisų skydelyje gali įsijungti ir būti rodomi keli skirtingi perspėjimai.Kad perspėjimas būtų įjungiamas tinkamiausiu laiku, apskaičiuojama automobilio dinamika, jūsų automobilio ir priekyje važiuojančio automobilio
Page 93 of 196
91
Valdymas
6greičiai, aplinkos sąlygos ir automobilio veikimo būsena (sukimas, nuspausti pedalai ir pan.).1-as lygis (oranžinė): tik vizualinis įspėjimas, nurodantis, kad priekyje labai arti yra automobilis.Rodomas pranešimas „Vehicle close“ (automobilis arti).2-as lygis (raudona): vaizdinis ir garsinis įspėjimas, nurodantis, kad susidūrimas bus neišvengiamas.Rodomas pranešimas „Brake!“ (Stabdykite).3-ias lygis: paskutinis įspėjimas, tam tikrais atvejais perduodamas jutimiškas perspėjimas trumpo stabdymo būdu, patvirtinantis susidūrimo pavojų.
Jei jūsų automobilio greitis lyginant su kito automobilio greičiu per didelis, pirmasis perspėjimo lygis gali būti nerodomas: iš karto rodomas 2-as perspėjimo lygis.Svarbu: 1-o lygio perspėjimas niekada nerodomas stovinčiai kliūčiai, kai pasirinktas perspėjimo slenkstis „Close“.
Automatinė avarinio
stabdymo stiprinimo
sistema
Jeigu vairuotojas stabdo, tačiau nepakankamai, kad išvengtų susidūrimo, ši sistema sustiprina stabdymą (fizikos dėsnių ribose).Šis pastiprinimas bus atliekamas tik tuomet, jei vairuotojas nuspaus stabdžių pedalą.
Aktyvusis saugos stabdys
Ši funkcija, taip pat vadinama automatiniu avariniu stabdymu, veiksmų imasi po įspėjimo, jei vairuotojas nereaguoja pakankamai greitai ir nespaudžia automobilio stabdžių.Ji leidžia sumažinti greitį susidūrimo metu arba padėti išvengti susidūrimo, kai vairuotojas nereaguoja.
Veikimas
Sistema veikia esant šioms sąlygoms:– Aptiktos stovinčios transporto priemonės atveju, kai automobilio greitis neviršija 80 km/h.
– Aptikus judančią transporto priemonę, automobilio greitis turi būti 5–85 km/h.
Ši įspėjamoji lemputė sumirksi (maždaug 10 sekundžių), kai funkcija veikia automobilio stabdžius.Kai automobilis yra su mechanine pavarų dėže, automatinio avarinio stabdymo iki visiško sustojimo atveju variklis gali užgesti.
Vairuotojas gali bet kuriuo metu perimti automobilio valdymą staigiu vairo pasukimu ir (arba) pedalo nuspaudimu.
Veikiant funkcijai gali būti jaučiama nestipri stabdžių pedalo vibracija.Jei automobilis visiškai sustabdomas, automatinis stabdymas palaikomas 1–2 sek.
Veikimo sutrikimai
Sugedus sistemai, esate įspėjami pastoviai šviečiančia įspėjamąja kontroline lempute, rodomu pranešimu ir garsiniu signalu.Susisiekite su CITROËN tinklo atstovybe
arba kvalifikuotomis remonto dirbtuvėmis, kad patikrintų sistemą.Jei šios įspėjamosios lemputės užsidega išjungus ir vėl užvedus variklį, kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotas remonto dirbtuves dėl sistemos patikrinimo.
Page 94 of 196
92
Valdymas
Ši galinio vaizdo sistema padeda vairuojant. Atbulinės eigos vaizdo kamera gali būti susieta su galiniais statymo jutikliais.
Įjungimas
Kamera automatiškai įsijungia, kai įjungiama atbulinės eigos pavara, ir veikia iki maždaug 15 km/val. Ji išjungiama viršijus 18 km/val.Kamera taip pat įsijungia, kai automobilis nejuda ir atidaromos galinės durelės.
Išjungimas
Kai įjungta priekinė pavara, paskutinis rodytas vaizdas rodomas apytiksliai 5 sekundes, tada užgęsta.Taip pat paskutinis vaizdas rodomas, jei automobilis stovi, o galinės durys uždarytos.
Esant optimalioms automobilio sąlygoms (padėčiai kelyje, apkrovos lygiui), maksimali kameros matomumo sritis yra maždaug 3 m ilgio ir 5,5 m pločio.Matomumo sritis gali skirtis, priklausomai nuo
išorinių oro sąlygų (šviesumo, lietaus, sniego, rūko ir pan.), variklio apkrovos ir automobilio padėties kelyje.Valydami kamerą ir ekraną, nenaudokite valiklio arba įrankio, galinčio subraižyti stiklą.Naudokite nebraižančią šluostę arba mažą šepetėlį.
Garsiniai galiniai statymo
jutikliai
Žr. bendrąsias rekomendacijas dėl pagalbinių vairavimo priemonių.
Jei automobilyje įrengta, sistemą sudaro 4 galiniame buferyje įtaisyti artumo jutikliai. Manevruojant jie aptinka bet kokią už automobilio esančią kliūtį, pvz., žmogų, automobilį, medį, užtvarą.Dėl aklųjų zonų tarp jutiklių ir po jais, manevro pradžioje aptiktos tam tikrų rūšių kliūtys manevro
pabaigoje nebebus aptinkamos. Pavyzdžiai: stulpas, kelio remonto darbų kūgis arba šaligatvio stulpelis.Galiniai statymo jutikliai gali būti susieti su atbulinės eigos vaizdo kamera.
Įjungimas
► Pavarų svirtimi įjunkite atbulinės eigos pavarą.
Apie artėjančią kliūtį praneša nepertraukiamas garsinis signalas, kuris skamba dažniau, kai automobilis artėja prie kliūties.Kai atstumas tarp automobilio galo ir kliūties tampa mažesnis nei 30 centimetrų, garsinis signalas tampa ištisinis.
Išjungimas
► Išjunkite atbulinės eigos pavarą ir perjunkite neutralią pavarą.
Veikimo sutrikimai
Jei prietaisų skydelyje užsidega ši įspėjamoji kontrolinė lemputė, o kartu ekrane rodomas pranešimas, susisiekite su CITROËN pardavėju arba kvalifikuotomis remonto dirbtuvėmis.
Atbulinės eigos vaizdo
kamera
Žr. bendrąsias rekomendacijas dėl pagalbinių vairavimo priemonių.
Jeigu automobilyje yra įrengta vaizdo kamera, ji yra gale šalia trečiojo stabdžių žibinto.
Jos vaizdas perduodamas į kabinoje įrengtą ekraną. Ją galima įjungti arba išjungti per jutiklinio ekrano garso ir telematikos sistemos nustatymų meniu.
Page 95 of 196
93
Valdymas
6Ši galinio vaizdo sistema padeda vairuojant. Atbulinės eigos vaizdo kamera gali būti susieta su galiniais statymo jutikliais.
Įjungimas
Kamera automatiškai įsijungia, kai įjungiama atbulinės eigos pavara, ir veikia iki maždaug 15 km/val. Ji išjungiama viršijus 18 km/val.Kamera taip pat įsijungia, kai automobilis nejuda ir atidaromos galinės durelės.
Išjungimas
Kai įjungta priekinė pavara, paskutinis rodytas vaizdas rodomas apytiksliai 5 sekundes, tada užgęsta.Taip pat paskutinis vaizdas rodomas, jei automobilis stovi, o galinės durys uždarytos.
Esant optimalioms automobilio sąlygoms (padėčiai kelyje, apkrovos lygiui), maksimali kameros matomumo sritis yra maždaug 3 m ilgio ir 5,5 m pločio.Matomumo sritis gali skirtis, priklausomai nuo
išorinių oro sąlygų (šviesumo, lietaus, sniego, rūko ir pan.), variklio apkrovos ir automobilio padėties kelyje.Valydami kamerą ir ekraną, nenaudokite valiklio arba įrankio, galinčio subraižyti stiklą.Naudokite nebraižančią šluostę arba mažą šepetėlį.
Page 96 of 196
izv las
Degalai
Degalų bako talpa – apie 90 litrų.Priklausomai nuo variklio, gali būti sumontuoti skirtingų talpų degalų bakai, 60 ir 120 litrų.
Mažas degalų lygis
Pasiekus E (Tuščia) lygį, užsidega šis įspėjamasis indikatorius.Tuomet turite maždaug 10–12 litrų priklausomai nuo bako talpos ir variklio.Papildykite degalus kiek įmanoma greičiau, kad nepritrūktumėte degalų.
Degalų papildymas
Pildant degalų baką, variklis turi būti išjungtas.► Atidarykite degalų pildymo dureles.► Laikykite degalų pildymo kamštį viena ranka.► Kita ranka įkiškite raktą ir pasukite prieš laikrodžio rodyklę.
SU TOTAL QUARTZ ALYVA
PATIKIMAS
TEPIMAS
2-2 * •

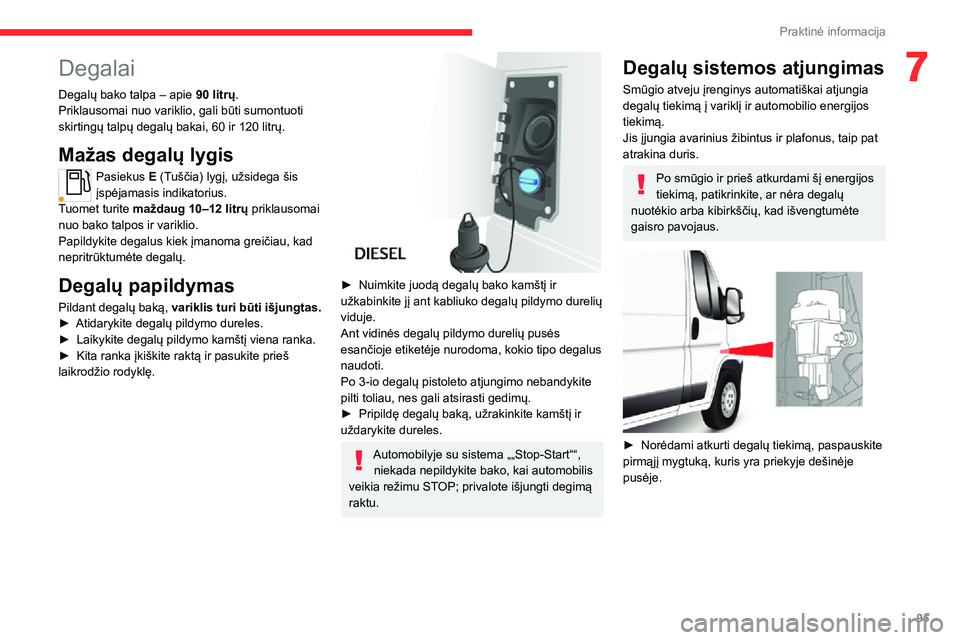

Page 97 of 196
95
Praktinė informacija
7Degalai
Degalų bako talpa – apie 90 litrų.Priklausomai nuo variklio, gali būti sumontuoti skirtingų talpų degalų bakai, 60 ir 120 litrų.
Mažas degalų lygis
Pasiekus E (Tuščia) lygį, užsidega šis įspėjamasis indikatorius.Tuomet turite maždaug 10–12 litrų priklausomai nuo bako talpos ir variklio.Papildykite degalus kiek įmanoma greičiau, kad nepritrūktumėte degalų.
Degalų papildymas
Pildant degalų baką, variklis turi būti išjungtas.► Atidarykite degalų pildymo dureles.► Laikykite degalų pildymo kamštį viena ranka.► Kita ranka įkiškite raktą ir pasukite prieš laikrodžio rodyklę.
► Nuimkite juodą degalų bako kamštį ir užkabinkite jį ant kabliuko degalų pildymo durelių viduje.Ant vidinės degalų pildymo durelių pusės esančioje etiketėje nurodoma, kokio tipo degalus naudoti.Po 3-io degalų pistoleto atjungimo nebandykite pilti toliau, nes gali atsirasti gedimų.► Pripildę degalų baką, užrakinkite kamštį ir uždarykite dureles.
Automobilyje su sistema „„Stop-Start““, niekada nepildykite bako, kai automobilis veikia režimu STOP; privalote išjungti degimą raktu.
Degalų sistemos atjungimas
Smūgio atveju įrenginys automatiškai atjungia degalų tiekimą į variklį ir automobilio energijos tiekimą.Jis įjungia avarinius žibintus ir plafonus, taip pat atrakina duris.
Po smūgio ir prieš atkurdami šį energijos tiekimą, patikrinkite, ar nėra degalų nuotėkio arba kibirkščių, kad išvengtumėte gaisro pavojaus.
► Norėdami atkurti degalų tiekimą, paspauskite pirmąjį mygtuką, kuris yra priekyje dešinėje pusėje.

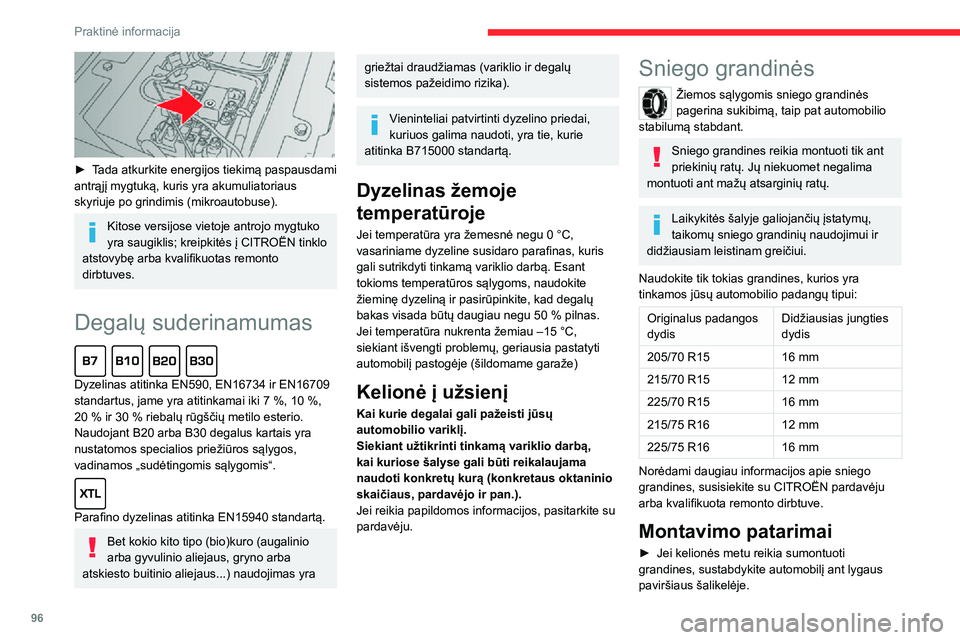

Page 98 of 196
96
Praktinė informacija
► Tada atkurkite energijos tiekimą paspausdami antrąjį mygtuką, kuris yra akumuliatoriaus skyriuje po grindimis (mikroautobuse).
Kitose versijose vietoje antrojo mygtuko yra saugiklis; kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotas remonto dirbtuves.
Degalų suderinamumas
Dyzelinas atitinka EN590, EN16734 ir EN16709 standartus, jame yra atitinkamai iki 7 %, 10 %, 20 % ir 30 % riebalų rūgščių metilo esterio. Naudojant B20 arba B30 degalus kartais yra nustatomos specialios priežiūros sąlygos, vadinamos „sudėtingomis sąlygomis“.
Parafino dyzelinas atitinka EN15940 standartą.
Bet kokio kito tipo (bio)kuro (augalinio arba gyvulinio aliejaus, gryno arba atskiesto buitinio aliejaus...) naudojimas yra
griežtai draudžiamas (variklio ir degalų sistemos pažeidimo rizika).
Vieninteliai patvirtinti dyzelino priedai, kuriuos galima naudoti, yra tie, kurie atitinka B715000 standartą.
Dyzelinas žemoje
temperatūroje
Jei temperatūra yra žemesnė negu 0 °C, vasariniame dyzeline susidaro parafinas, kuris gali sutrikdyti tinkamą variklio darbą. Esant tokioms temperatūros sąlygoms, naudokite žieminę dyzeliną ir pasirūpinkite, kad degalų bakas visada būtų daugiau negu 50 % pilnas.Jei temperatūra nukrenta žemiau –15 °C, siekiant išvengti problemų, geriausia pastatyti automobilį pastogėje (šildomame garaže)
Kelionė į užsienį
Kai kurie degalai gali pažeisti jūsų
automobilio variklį.Siekiant užtikrinti tinkamą variklio darbą, kai kuriose šalyse gali būti reikalaujama naudoti konkretų kurą (konkretaus oktaninio skaičiaus, pardavėjo ir pan.).Jei reikia papildomos informacijos, pasitarkite su pardavėju.
Sniego grandinės
Žiemos sąlygomis sniego grandinės pagerina sukibimą, taip pat automobilio stabilumą stabdant.
Sniego grandines reikia montuoti tik ant priekinių ratų. Jų niekuomet negalima montuoti ant mažų atsarginių ratų.
Laikykitės šalyje galiojančių įstatymų, taikomų sniego grandinių naudojimui ir didžiausiam leistinam greičiui.
Naudokite tik tokias grandines, kurios yra tinkamos jūsų automobilio padangų tipui:
Originalus padangos dydisDidžiausias jungties dydis
205/70 R1516 mm
215/70 R1512 mm
225/70 R1516 mm
215/75 R1612 mm
225/75 R1616 mm
Norėdami daugiau informacijos apie sniego grandines, susisiekite su CITROËN pardavėju arba kvalifikuota remonto dirbtuve.
Montavimo patarimai
► Jei kelionės metu reikia sumontuoti grandines, sustabdykite automobilį ant lygaus
paviršiaus šalikelėje.
► Įjunkite stovėjimo stabdį ir padėkite po ratais trinkeles, kad automobilis nepajudėtų.► Sumontuokite grandines pagal gamintojo pateiktas instrukcijas.► Judėkite švelniai ir pavažiuokite kelias akimirkas neviršydami 50 km/val. greičio.► Sustabdykite automobilį ir patikrinkite, ar sniego grandinės yra tinkamai įtemptos.
Griežtai rekomenduojama prieš išvykstant į kelionę pasipraktikuoti, kaip uždėti sniego grandines, ant lygaus ir sauso paviršiaus.
Nevažiuokite su sniego grandinėmis keliais, nuo kurių buvo nuvalytas sniegas, kad nepažeistumėte automobilio padangų ir kelio paviršiaus. Jei jūsų automobilis yra su aliuminio lydinio ratlankiais, patikrinkite, kad jokia grandinės ar jos montavimo elementų dalis nesiliestų su ratlankiu.
Priekabos vilkimas

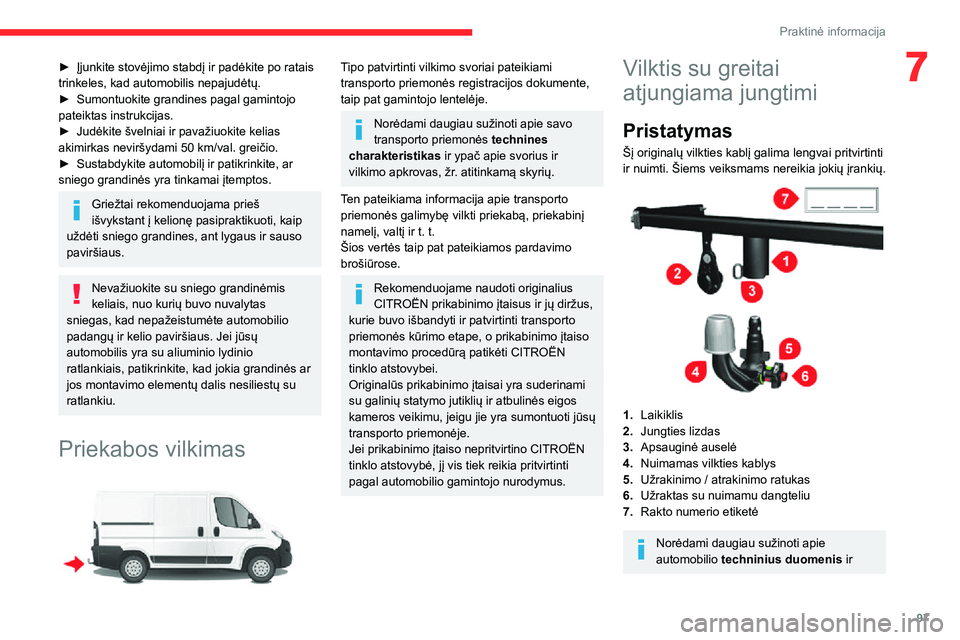

Page 99 of 196
97
Praktinė informacija
7► Įjunkite stovėjimo stabdį ir padėkite po ratais trinkeles, kad automobilis nepajudėtų.► Sumontuokite grandines pagal gamintojo pateiktas instrukcijas.► Judėkite švelniai ir pavažiuokite kelias akimirkas neviršydami 50 km/val. greičio.► Sustabdykite automobilį ir patikrinkite, ar sniego grandinės yra tinkamai įtemptos.
Griežtai rekomenduojama prieš išvykstant į kelionę pasipraktikuoti, kaip uždėti sniego grandines, ant lygaus ir sauso paviršiaus.
Nevažiuokite su sniego grandinėmis keliais, nuo kurių buvo nuvalytas sniegas, kad nepažeistumėte automobilio padangų ir kelio paviršiaus. Jei jūsų automobilis yra su aliuminio lydinio ratlankiais, patikrinkite, kad jokia grandinės ar jos montavimo elementų dalis nesiliestų su ratlankiu.
Priekabos vilkimas
Tipo patvirtinti vilkimo svoriai pateikiami transporto priemonės registracijos dokumente, taip pat gamintojo lentelėje.
Norėdami daugiau sužinoti apie savo transporto priemonės technines charakteristikas ir ypač apie svorius ir vilkimo apkrovas, žr. atitinkamą skyrių.
Ten pateikiama informacija apie transporto priemonės galimybę vilkti priekabą, priekabinį namelį, valtį ir t. t.Šios vertės taip pat pateikiamos pardavimo brošiūrose.
Rekomenduojame naudoti originalius CITROËN prikabinimo įtaisus ir jų diržus, kurie buvo išbandyti ir patvirtinti transporto priemonės kūrimo etape, o prikabinimo įtaiso montavimo procedūrą patikėti CITROËN tinklo atstovybei.Originalūs prikabinimo įtaisai yra suderinami su galinių statymo jutiklių ir atbulinės eigos kameros veikimu, jeigu jie yra sumontuoti jūsų
transporto priemonėje.Jei prikabinimo įtaiso nepritvirtino CITROËN tinklo atstovybė, jį vis tiek reikia pritvirtinti pagal automobilio gamintojo nurodymus.
Vilktis su greitai
atjungiama jungtimi
Pristatymas
Šį originalų vilkties kablį galima lengvai pritvirtinti ir nuimti. Šiems veiksmams nereikia jokių įrankių.
1.Laikiklis
2.Jungties lizdas
3.Apsauginė auselė
4.Nuimamas vilkties kablys
5.Užrakinimo / atrakinimo ratukas
6.Užraktas su nuimamu dangteliu
7.Rakto numerio etiketė
Norėdami daugiau sužinoti apie automobilio techninius duomenis ir

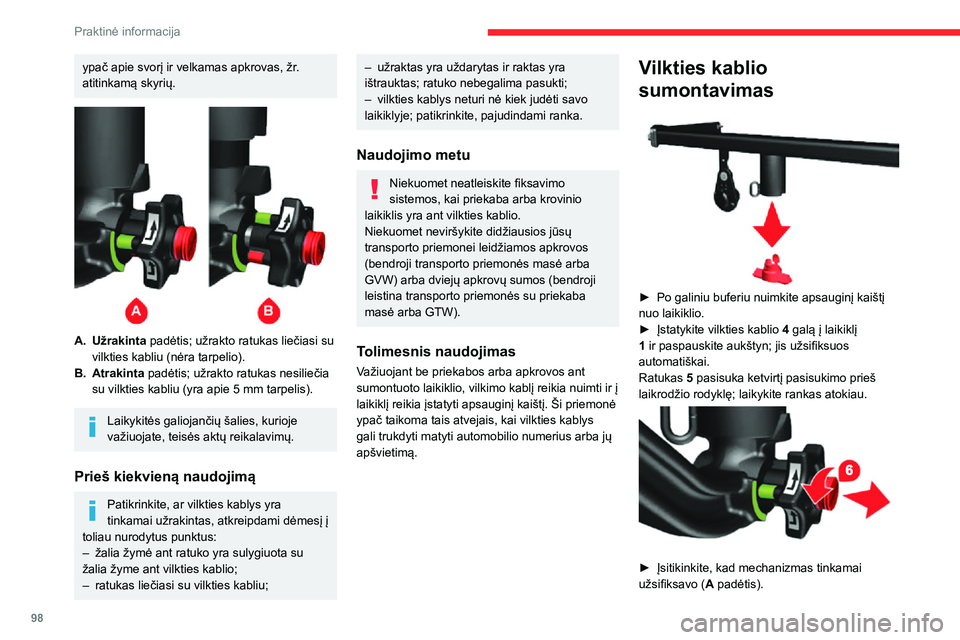

Page 100 of 196
98
Praktinė informacija
ypač apie svorį ir velkamas apkrovas, žr. atitinkamą skyrių.
A.Užrakinta padėtis; užrakto ratukas liečiasi su vilkties kabliu (nėra tarpelio).
B.Atrakinta padėtis; užrakto ratukas nesiliečia su vilkties kabliu (yra apie 5 mm tarpelis).
Laikykitės galiojančių šalies, kurioje važiuojate, teisės aktų reikalavimų.
Prieš kiekvieną naudojimą
Patikrinkite, ar vilkties kablys yra tinkamai užrakintas, atkreipdami dėmesį į
toliau nurodytus punktus:– žalia žymė ant ratuko yra sulygiuota su žalia žyme ant vilkties kablio;– ratukas liečiasi su vilkties kabliu;
– užraktas yra uždarytas ir raktas yra ištrauktas; ratuko nebegalima pasukti;– vilkties kablys neturi nė kiek judėti savo laikiklyje; patikrinkite, pajudindami ranka.
Naudojimo metu
Niekuomet neatleiskite fiksavimo sistemos, kai priekaba arba krovinio laikiklis yra ant vilkties kablio.Niekuomet neviršykite didžiausios jūsų transporto priemonei leidžiamos apkrovos (bendroji transporto priemonės masė arba GVW) arba dviejų apkrovų sumos (bendroji leistina transporto priemonės su priekaba masė arba GTW).
Tolimesnis naudojimas
Važiuojant be priekabos arba apkrovos ant sumontuoto laikiklio, vilkimo kablį reikia nuimti ir į laikiklį reikia įstatyti apsauginį kaištį. Ši priemonė ypač taikoma tais atvejais, kai vilkties kablys
gali trukdyti matyti automobilio numerius arba jų apšvietimą.
Vilkties kablio
sumontavimas
► Po galiniu buferiu nuimkite apsauginį kaištį nuo laikiklio.► Įstatykite vilkties kablio 4 galą į laikiklį 1 ir paspauskite aukštyn; jis užsifiksuos automatiškai.Ratukas 5 pasisuka ketvirtį pasisukimo prieš laikrodžio rodyklę; laikykite rankas atokiau.
► Įsitikinkite, kad mechanizmas tinkamai užsifiksavo (A padėtis).
► Užraktą 6 užrakinkite raktu.► Visada ištraukite raktą. Raktas negali būti išimtas, kai užraktas atrakintas.► Ant užrakto užspauskite dangtelį.
► Nuo vilkties kablio nuimkite apsauginį gaubtą.► Užkabinkite priekabą ant vilkties kablio.► Priekabos kabelį pritvirtinkite prie laikiklio apsauginio žiedo 3.► Įjunkite priekabos kištuką į laikiklio jungties lizdą 2.
Vilkties kablio nuėmimas
► Atjunkite priekabos kištuką nuo laikiklio jungties lizdo2.► Priekabos kabelį atkabinkite nuo laikiklio apsauginio žiedo 3.► Atkabinkite priekabą nuo vilkties kablio.► Ant vilkties kablio uždėkite apsauginį gaubtą.► Nuo užrakto nuimkite dangtelį ir užspauskite ant rakto galvutės.► Įstatykite raktą į užraktą 6.
