Page 141 of 196
139
Tehnični podatki
9

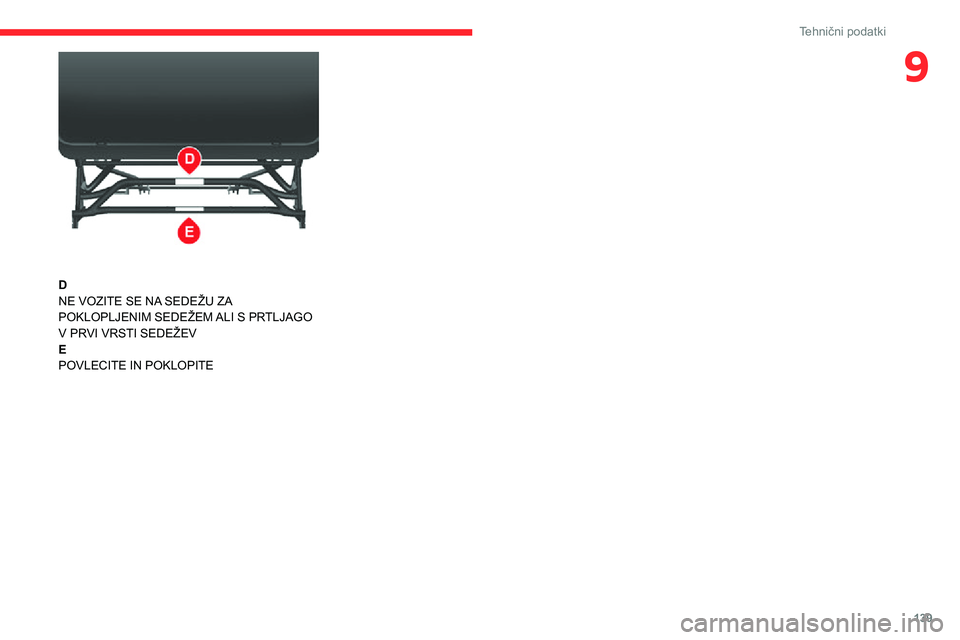

DNE VOZITE SE NA SEDEŽU ZA POKLOPLJENIM SEDEŽEM ALI S PRTLJAGO V PRVI VRSTI SEDEŽEVEPOVLECITE IN POKLOPITE
Page 142 of 196
140
Posebnosti

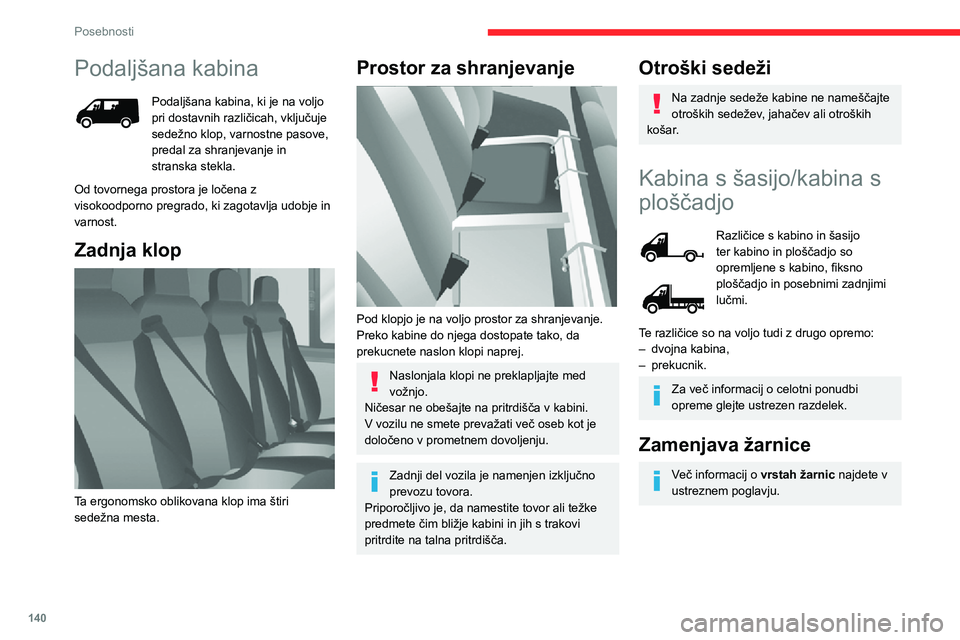

Podaljšana kabina
Podaljšana kabina, ki je na voljo pri dostavnih različicah, vključuje sedežno klop, varnostne pasove, predal za shranjevanje in stranska stekla.
Od tovornega prostora je ločena z visokoodporno pregrado, ki zagotavlja udobje in varnost.
Zadnja klop
Ta ergonomsko oblikovana klop ima štiri sedežna mesta.
Prostor za shranjevanje
Pod klopjo je na voljo prostor za shranjevanje.Preko kabine do njega dostopate tako, da prekucnete naslon klopi naprej.
Naslonjala klopi ne preklapljajte med vožnjo.Ničesar ne obešajte na pritrdišča v kabini.V vozilu ne smete prevažati več oseb kot je določeno v prometnem dovoljenju.
Zadnji del vozila je namenjen izključno prevozu tovora.Priporočljivo je, da namestite tovor ali težke predmete čim bližje kabini in jih s trakovi
pritrdite na talna pritrdišča.
Otroški sedeži
Na zadnje sedeže kabine ne nameščajte otroških sedežev, jahačev ali otroških košar.
Kabina s šasijo/kabina s
ploščadjo
Različice s kabino in šasijo ter kabino in ploščadjo so opremljene s kabino, fiksno ploščadjo in posebnimi zadnjimi lučmi.
Te različice so na voljo tudi z drugo opremo:– dvojna kabina,– prekucnik.
Za več informacij o celotni ponudbi opreme glejte ustrezen razdelek.
Zamenjava žarnice
Več informacij o vrstah žarnic najdete v ustreznem poglavju.
Zadnje luči
1.Smerni kazalniki
Tip B, PY21W – 21 W
2.Zavorne lučiTip B, P21W – 21 W
3.Pozicijske lučiTip A, W5W – 5 W
4.Luči za vzvratno vožnjoTip A, W16W – 16 W
5.MeglenkeTip A, W16W – 16 W
► Poiščite pregorelo žarnico.
Page 143 of 196
141
Posebnosti

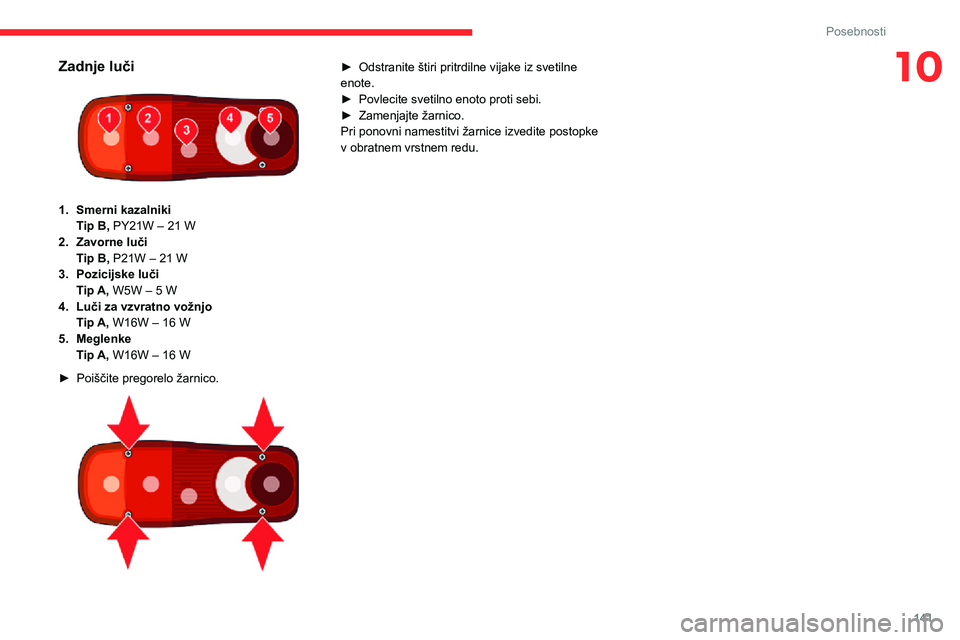

10Zadnje luči
1.Smerni kazalniki
Tip B, PY21W – 21 W
2.Zavorne lučiTip B, P21W – 21 W
3.Pozicijske lučiTip A, W5W – 5 W
4.Luči za vzvratno vožnjoTip A, W16W – 16 W
5.MeglenkeTip A, W16W – 16 W
► Poiščite pregorelo žarnico.
► Odstranite štiri pritrdilne vijake iz svetilne enote.► Povlecite svetilno enoto proti sebi.► Zamenjajte žarnico.Pri ponovni namestitvi žarnice izvedite postopke v obratnem vrstnem redu.
Page 144 of 196
142
Posebnosti

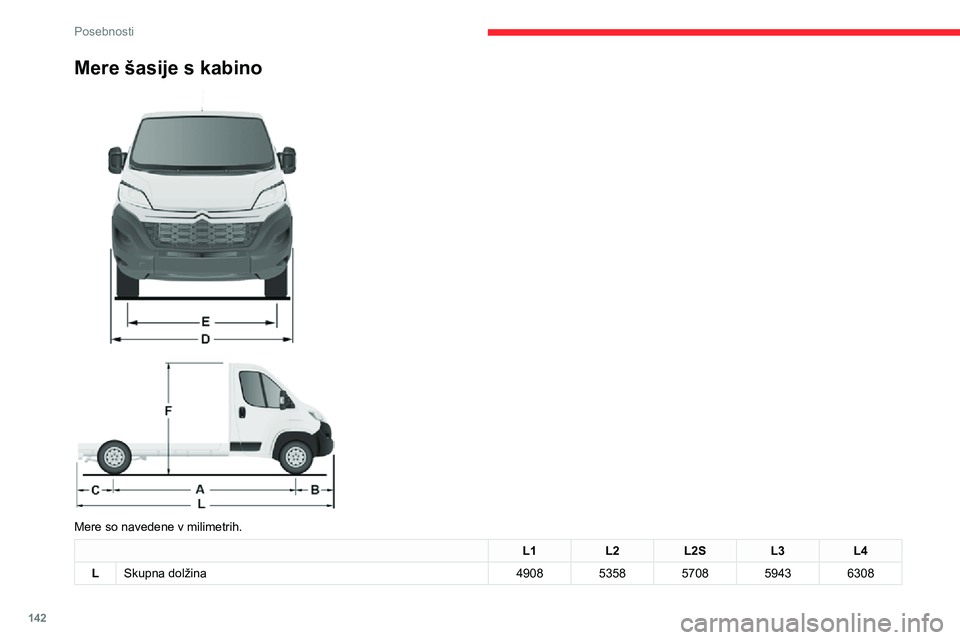

Mere šasije s kabino
Mere so navedene v milimetrih.
L1L2L2SL3L4
LSkupna dolžina49085358570859436308
Page 145 of 196
143
Posebnosti

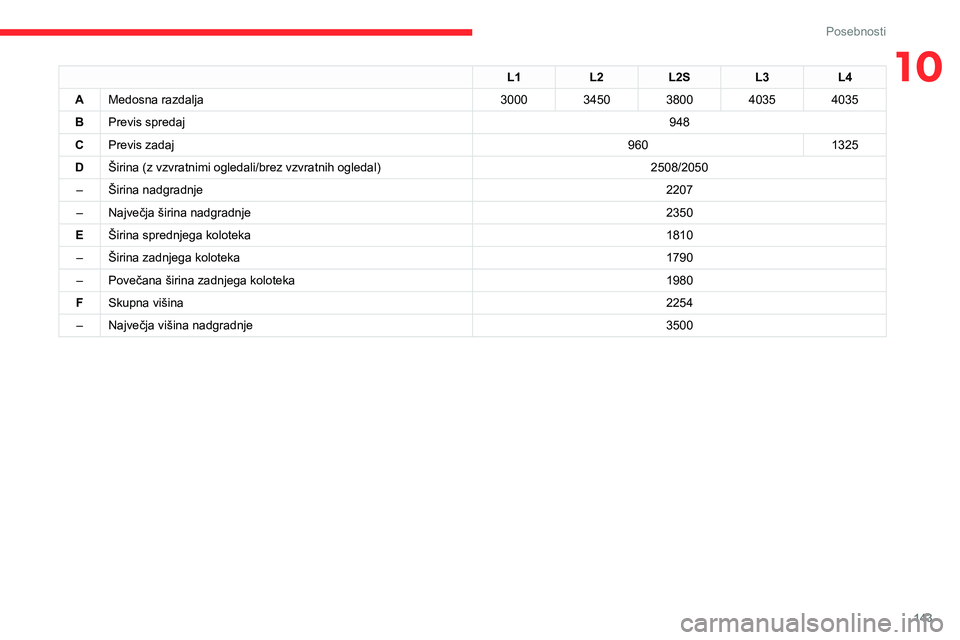

10L1L2L2SL3L4
AMedosna razdalja30003450380040354035
BPrevis spredaj948
CPrevis zadaj9601325
DŠirina (z vzvratnimi ogledali/brez vzvratnih ogledal)2508/2050
–Širina nadgradnje2207
–Največja širina nadgradnje2350
EŠirina sprednjega koloteka1810
–Širina zadnjega koloteka1790
–Povečana širina zadnjega koloteka1980
FSkupna višina2254
–Največja višina nadgradnje3500
Page 146 of 196
144
Posebnosti
Mere ploščadi s kabino
Mere so navedene v milimetrih.
L1L2L2SL3L4
LSkupna dolžina52935743609363286693
Dvojna kabina
Dvojna kabina, ki je na voljo pri različicah s kabino in šasijo ter kabino in ploščadjo, vključuje sedežno klop, varnostne pasove, predal za shranjevanje in stranska stekla.
Page 147 of 196
145
Posebnosti

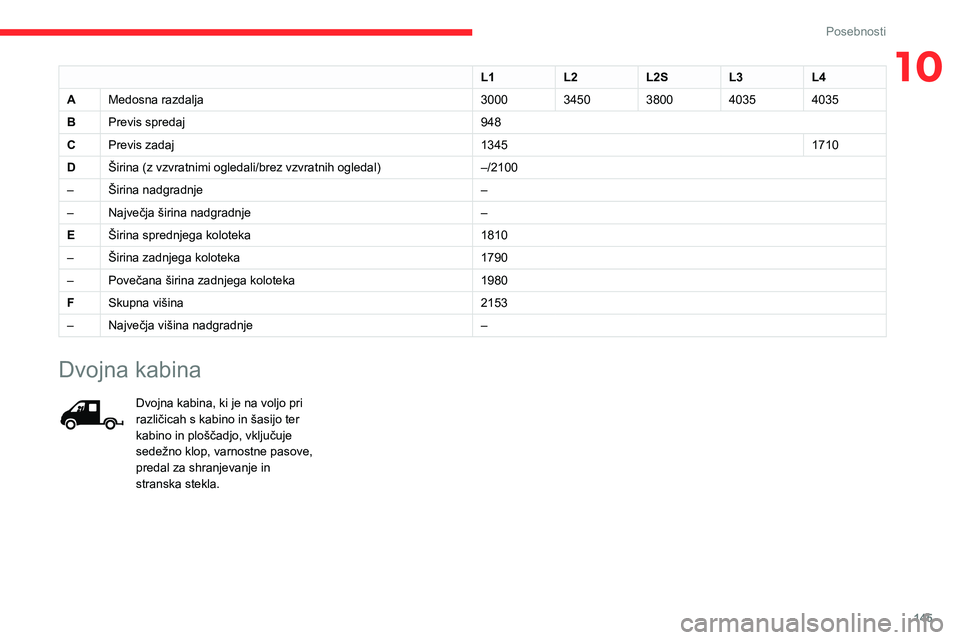

10L1L2L2SL3L4
AMedosna razdalja30003450380040354035
BPrevis spredaj948
CPrevis zadaj13451710
DŠirina (z vzvratnimi ogledali/brez vzvratnih ogledal)–/2100
–Širina nadgradnje–
–Največja širina nadgradnje–
EŠirina sprednjega koloteka1810
–Širina zadnjega koloteka1790
–Povečana širina zadnjega koloteka1980
FSkupna višina2153
–Največja višina nadgradnje–
Dvojna kabina
Dvojna kabina, ki je na voljo pri različicah s kabino in šasijo ter kabino in ploščadjo, vključuje sedežno klop, varnostne pasove, predal za shranjevanje in stranska stekla.
Page 148 of 196
146
Posebnosti

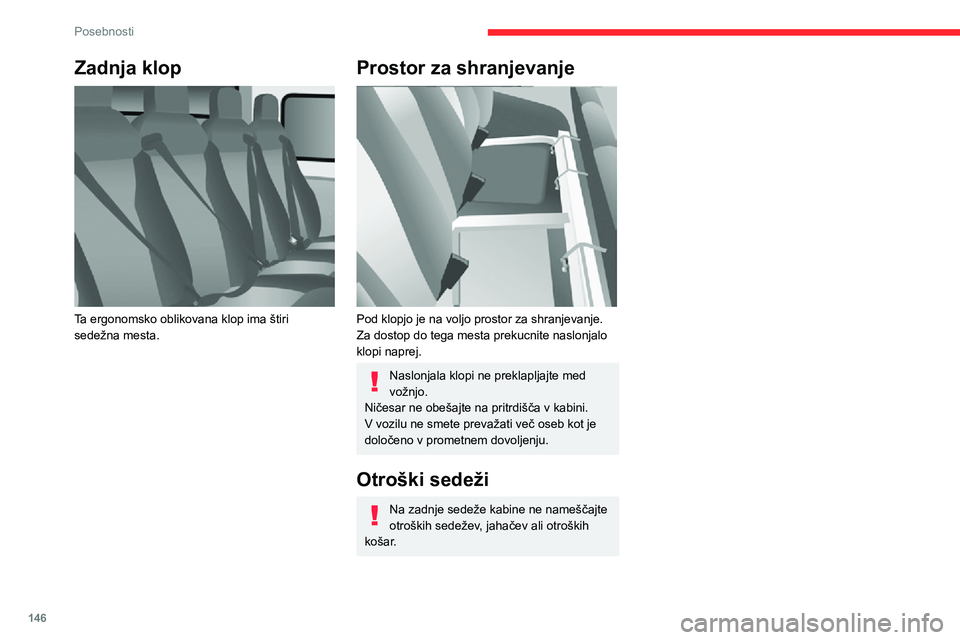

Zadnja klop
Ta ergonomsko oblikovana klop ima štiri sedežna mesta.
Prostor za shranjevanje
Pod klopjo je na voljo prostor za shranjevanje.Za dostop do tega mesta prekucnite naslonjalo klopi naprej.
Naslonjala klopi ne preklapljajte med vožnjo.Ničesar ne obešajte na pritrdišča v kabini.V vozilu ne smete prevažati več oseb kot je določeno v prometnem dovoljenju.
Otroški sedeži
Na zadnje sedeže kabine ne nameščajte otroških sedežev, jahačev ali otroških
košar.
Mere šasije z dvojno kabino/ploščadi z dvojno kabino
Mere so navedene v milimetrih.
Page 149 of 196
147
Posebnosti

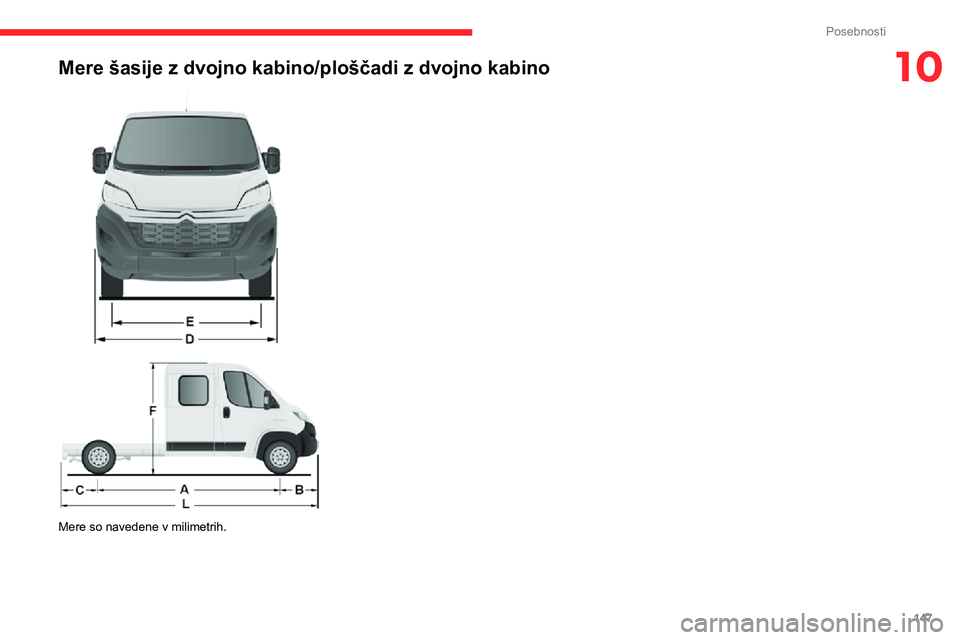

10Mere šasije z dvojno kabino/ploščadi z dvojno kabino
Mere so navedene v milimetrih.

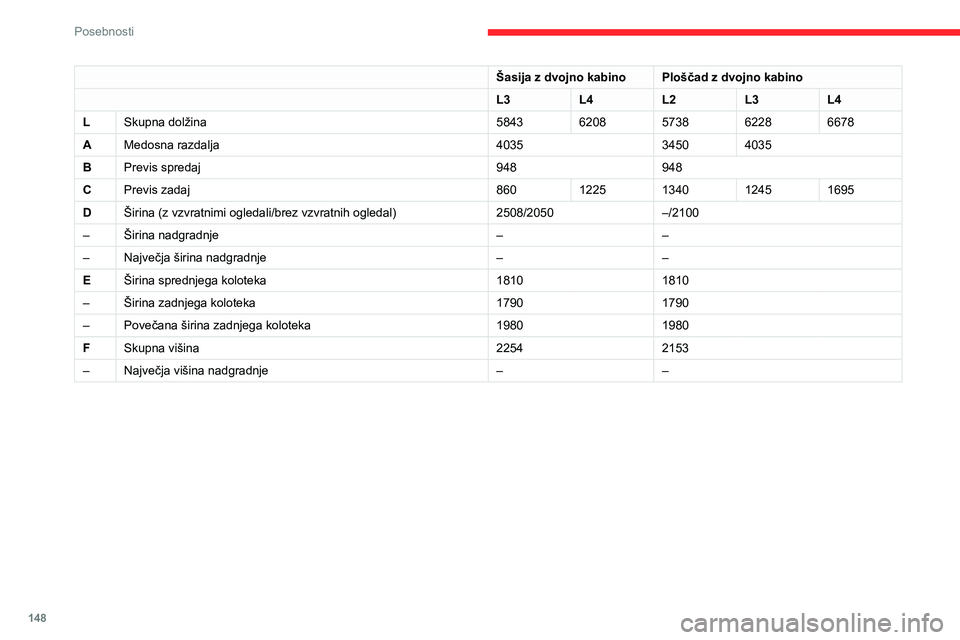

Page 150 of 196
148
Posebnosti
Šasija z dvojno kabinoPloščad z dvojno kabino
L3L4L2L3L4
LSkupna dolžina58436208573862286678
AMedosna razdalja403534504035
BPrevis spredaj948948
CPrevis zadaj8601225134012451695
DŠirina (z vzvratnimi ogledali/brez vzvratnih ogledal)2508/2050–/2100
–Širina nadgradnje––
–Največja širina nadgradnje––
EŠirina sprednjega koloteka18101810
–Širina zadnjega koloteka17901790
–Povečana širina zadnjega koloteka19801980
FSkupna višina22542153
–Največja višina nadgradnje––
Prekucnik
Dviganje prekucnega kesona omogoča hidroelektrična enota, ki jo napaja akumulator vozila.
Dviganje ali spuščanje se izvaja z uporabo ustreznih gumbov magnetnega in odstranljivega daljinskega upravljalnika, ki je nameščen na nosilcu v kabini.
