CITROEN JUMPER MULTISPACE 2012 Eksploatavimo vadovas (in Lithuanian)

109
Priekabos vilkimas

PAPILDOMA
ĮRANG
A
5

Norėdami daugiau sužinoti apie masės
duomenis pasitikslinkite administraciniuose
dokumentuose (techniniame pase ir kt.)
arba 8 dalyje, skyrelyje "Masės duomenys".

PRIEKABOS, TURISTINIO VAGONĖLIO, VALTIES IR KT. VILKIMAS


Krovinių paskirstymas
Krovinius priekaboje paskirstykite taip, kad
sunkiausi kroviniai būtų dedami arčiausiai
ašies, o grąžulo apkrova būtų artima
didžiausiai leistinai, tačiau jos neperžengtų.
Variklio aušinimas
Velkant priekabą į kalną kyla variklio
aušinimo skysčio temperatūra.
Kadangi ventiliatorius elektrinis, jo veikimas
nepriklauso nuo variklio veikimo režimo.
Važiavimo patarimai

Kai velkamas automobilis, jo ratai turi suktis
laisvai: turi būti įjungta neutralioji pavara.

11 0


Priekabos vilkimas

Taigi važiuokite aukštesnėmis pavaromis,
sulėtinę variklio veikimą ir sumažinę greitį.
Šiaip ar taip, visada stebėkite variklio
aušinimo skysčio temperatūrą.
Padangos
Tikrinkite velkančiojo automobilio
padangų (žr. 8 dalies skyrelį "Identifikacijos
duomenys") ir priekabos padangų oro slėgį
pagal rekomenduojamas normas.
Prikabinimo įtaisas

Mes jums rekomenduojame naudoti
originalius CITROËN prikabinimo įtaisus ir
laidų jungtis, kurie yra patikrinti ir pritaikyti
jūsų automobilio konstrukcijai, taip pat
patikėti šio įtaiso montavimą CITROËN
tinklo atstovybei.
Jei įtaisas montuojamas ne CITROËN tinklo
atstovybėje, tai būtinai turi būti atliekama
naudojantis automobilio gale esančiomis
elektros jungtimis ir laikantis gamintojo
rekomendacijų.
Pagal pagrindines aukščiau išdėstytas
nuorodas atkreipiame jūsų dėmesį į pavojų,
kuris kyla uždėjus firmos "Automobiles
CITROËN" nerekomenduotą prikabinimo
įtaisą arba elektros instaliaciją. Toks
uždėjimas gali sukelti elektroninės jūsų
automobilio sistemos gedimų. Prieš
uždėdami pasikonsultuokite Gamintojo
atstovybėje. Užsidegus variklio aušinimo
skysčio kontrolinei lemputei,
kaip galima greičiau sustokite ir
išjunkite variklį.

Tinkamas naudojimasis

Kai kuriais ypatingais atvejais (velkant
maksimaliai krautą priekabą į statų kalną
ir esant aukštai oro temperatūrai), variklis
automatiškai riboja savo galingumą. Tokiu
atveju automatinis oro kondicionieriaus
išjungimas leidžia atgauti variklio galias.
Žr. 6 dalies skyrelį "Lygiai".
Stabdžiai
Velkant priekabą pailgėja stabdymo kelias. Važiuokite
sumažintu greičiu, laiku perjunkite žemesnes
pavaras, stabdykite palengva didindami spaudimą.


Šoninis vėjas
Velkant padidėja šoninio vėjo poveikis.
Vairuokite atidžiai, važiuokite sumažintu
greičiu.

ABS/ESP
Sistema ABS arba ESP kontroliuoja tik
automobilį, o ne priekabą ar vagonėlį.

Pastatymo atbulomis pagalba
Kai velkama priekaba, pastatymo pagalba
neveikia.

111

Įranga

PAPILDOMA
ĮRANG
A
5

PAPILDOMA ĮRANGA


Dėl bet kokio jūsų automobilio
remonto kreipkitės į kvalifikuotą
remonto dirbtuvę, turinčią reikiamą techninę
informaciją, kompetenciją ir įrangą, - visa
tai jums gali garantuoti CITROËN tinklo
atstovybė.

Radijo ryšio siųstuvo įmontavimas
Prieš įmontuojant jūsų automobilyje radijo
ryšio siųstuvą su išorine antena kaip
papildomą įrangą, mes jums patariame
kreiptis į CITROËN firmos atstovybę.
CITROËN tinklo atstovybėje jūs gausite
informaciją apie siųstuvų, kurie gali
būti sumontuoti laikantis direktyvos dėl
elektromagnetinių bangų suderinamumo
automobiliuose (2004/104/CE),
charakteristikas: transliavimo dažnį,
maksimalų siunč
iamo signalo stiprumą,
antenos padėtį, specifines įmontavimo
sąlygas.
Šis asortimentas yra suskirstytas į tokias
dalis kaip komfortas, laisvalaikis ir priežiūra: Ratų gaubtai (išskyrus 163 AG variklį),
priekiniai purvasaugiai, galiniai purvasaugiai,
aptakai, laipteliai ir kt. Automagnetolos, laisvų rankų įrangos
komplektas, garsiakalbiai, CD keitiklis,
navigacijos sistema ir kt.
Norint įmontuoti į automobilį bet kokią prekyboje
esančią garso ir telematikos įrangą, su šios
rūšies gaminiais susiję techniniai apribojimai
reikalauja atsižvelgti į norimos įmontuoti
įrangos specifi ką ir jos suderinamumo su jūsų
automobilio serijine įranga galimybes.
Prie oro pagalvių pritaikyti priekinės atskiros
sėdynės ir sėdynių eilės apdangalai, guminis
kilimėlis, ištisinis kilimas, bagažinės dė
žė,
stogo sijos, šoninės užuolaidėlės, sniego
grandinės.
Tam, kad nebūtų kliūčių spausti pedalus:


- patikrinkite, ar gerai uždėtas kilimėlis ir
prisegti fiksatoriai,

- nedėkite vieno ant kito kelių kilimėlių. Stiklų ploviklis, pakeitimui skirti saugikliai,
stiklo valytuvų šluostikliai, išorės ir vidaus
valymo ir priežiūros priemonės, atsarginės
lemputės ir kt.
Įrengus automobilyje CITROËN firmos
referencinių nuorodų neturinčią įrangą,
gali atsirasti elektroninių jūsų automobilio
sistemų sutrikimų. Mes dėkojame, kad
jūs įsidėmėjote šias ypatybes ir si
ūlome
kreiptis į firmos atstovybę, kurioje jums
bus pateiktas rekomenduotų prietaisų ir
papildomos įrangos asortimentas.
Priklausomai nuo šalies, kurioje
parduodamas automobilis, saugumo
liemenė, avarinės signalizacijos trikampis,
atsarginės lemputės yra privalomi turėti
automobilyje. Apsaugos signalizacija, stiklų graviravimas,
vaistinėlė, apsauginė liemenė, pastatymo
atbulomis pagalba, avarinės signalizacijos
trikampis ir kt.

Variklio gaubto atidarymas
VARIKLIO GAUBTO ATIDARYMAS

Iš vidaus:


- atidarykite dangtelį, esantį priekinės
kairiosios sėdynės apačioje,

- patraukite aukštyn rankenėlę.
Uždarymas
Nuleiskite gaubtą ir pabaigoje paleiskite jį,
kad užsitrenktų. Patikrinkite, ar gerai užsidarė.
Iš išorės:
praverkite gaubtą, paspauskite į
viršų rankenėlę ir pakelkite gaubtą.
Gaubto ramstis

Užfiksuokite ramstį viename iš dviejų rantų,
pagal norimą aukšti, kad gaubtas laikytųsi
atdaras.
Prieš uždarydami gaubtą grąžinkite į jo vietą
ramstį.
Signalas "atdaras variklio gaubtas"
Šis signalas yra sujungtas tik su
signalizacija.
Veikiant varikliui arba automobiliui
važiuojant, jei blogai uždarytas
variklio gaubtas, jus įspės
kontrolinė lemputė ir piešinėlis
ekrane, taip pat įsijungęs garsinis
signalizatorius.

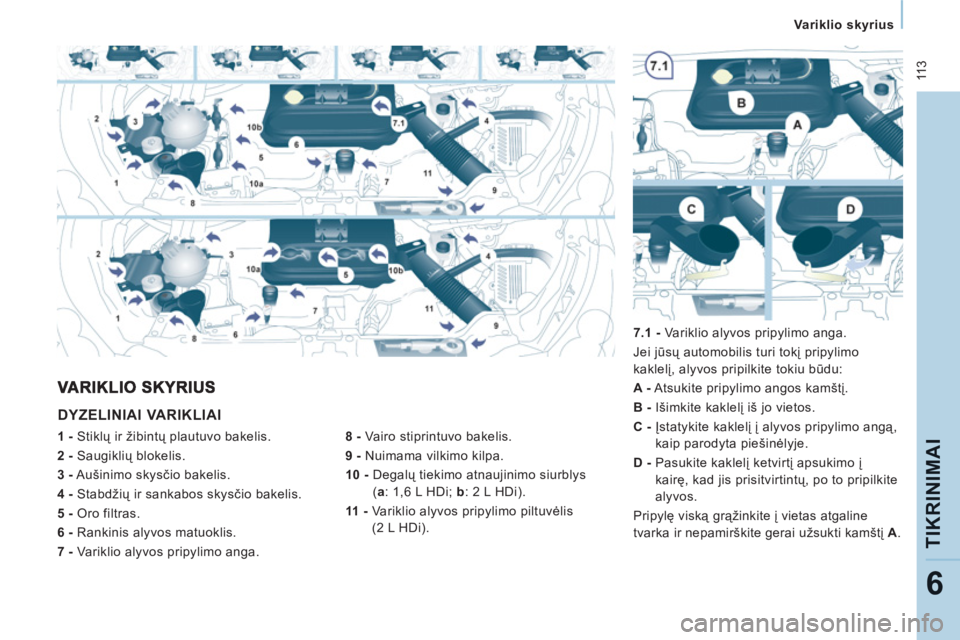

11 3

Variklio skyrius

TIKRINIMAI
6
DYZELINIAI VARIKLIAI


8 -
Vairo stiprintuvo bakelis.

9 -
Nuimama vilkimo kilpa.

10 -
Degalų tiekimo atnaujinimo siurblys
( a
: 1,6 L HDi; b
: 2 L HDi).

11 -
Variklio alyvos pripylimo piltuvėlis
(2 L HDi).
1 -
Stiklų ir žibintų plautuvo bakelis.

2 -
Saugiklių blokelis.

3 -
Aušinimo skysčio bakelis.

4 -
Stabdžių ir sankabos skysčio bakelis.

5 -
Oro filtras.

6 -
Rankinis alyvos matuoklis.

7 -
Variklio alyvos pripylimo anga.
7.1 -
Variklio alyvos pripylimo anga.
Jei jūsų automobilis turi tokį pripylimo
kaklelį, alyvos pripilkite tokiu būdu:

A -
Atsukite pripylimo angos kamštį.

B -
Išimkite kaklelį iš jo vietos.

C -
Įstatykite kaklelį į alyvos pripylimo angą,
kaip parodyta piešinėlyje.

D -
Pasukite kaklelį ketvirtį apsukimo į
kairę, kad jis prisitvirtintų, po to pripilkite
alyvos.
Pripylę viską grąžinkite į vietas atgaline
tvarka ir nepamirškite gerai užsukti kamštį
A
.

11 4
Variklio skyrius
BENZININIS VARIKLIS

4.
Stabdžių ir sankabos skysčio bakelis.

5.
Oro filtras.

6.
Rankinis alyvos matuoklis.

1.
Stiklų ir žibintų plautuvo bakelis.

2.
Saugiklių blokas.

3.
Aušinimo skysčio bakelis.
7.
Variklio alyvos papildymo anga.

8.
Vairo stiprintuvo bakelis.

9.
Nuimama vilkimo kilpa.

11 5


Lygiai

TIKRINIMAI
6
LYGIAI

Siekiant išsaugoti variklio ir taršą
mažinančios įrangos ilgaamžiškumą, naudoti
variklio alyvos priedus draudžiama.


Stabdžių skysčio lygis

Keičiamas griežtai laikantis gamyklos
techninės priežiūros plane nurodytų
intervalų.
Naudokite gamyklos rekomenduotus
skysčius, atitinkančius normas DOT4.
Lygis turi laikytis tarp žymų MINI ir MAXI,
esančių ant bakelio.
Jei reikia dažnai papildyti skysčio, tai
rodo gedimą, dėl kurio automobilį reikia
neatidėliojant patikrinti CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje. Šios procedūros yra įprasta geros jūsų
automobilio veikimo būklės priežiūra.
Apie reikalavimus galite sužinoti CITROËN
tinklo atstovybėje, tinklalapyje "Infotec" arba
techninės priežiūros knygelėje, kuri yra jūsų
automobilio techninių dokumentų rinkinyje.
Jei jums prireikia nuimti ir uždėti
variklio apdailos skydelį, tai darykite
atsargiai, kad nepažeistumėte tvirtinimo
jungčių.

Variklio alyvos lygis

Nuolat tikrinkite variklio alyvos lygį ir papildykite
jį tarp dviejų keitimų.
Lygis tikrinamas rankiniu matuokliu automobliui
stovint lygioje vietoje, varikliui esant šaltam.

Rankinis matuoklis
Dvi alyvos lygio žymės ant
matuoklio:
A = maksimalus.
Jei pripylėte virš šios ribos,
kreipkitės į CITROËN tinklo
atstovybę arba kvalifi kuotą
remonto dirbtuvę.
B = minimalus.
Niekada neleiskite, kad lygis
būtų žemiau šios ribos. Keitimas

Keičiama būtinai laikantis intervalų ir pasirinktos
alyvos klampumo laipsnio nurodymų, atitinkančių
gamyklos pateiktą techninės priežiūros planą.
Apie reikalavimus galite sužinoti CITROËN tinklo
atstovybėje arba tinklalapyje "Infotec".
Prieš pripildami alyvos ištraukite rankinį matuoklį.
2 L HDI varikliui naudokite piltuvėlį, pridedamą
tam, kad būtų lengviau įpilti į karterio angą.
Po pripylimo patikrinkite lygį (niekada nepripilkite
virš maksimalios ribos).
Prieš uždarydami variklio gaubtą užsukite
pripylimo angos kamštį.

Klampumo laipsnio pasirinkimas
Bet kuriuo atveju pasirinkta alyva turi atitikti
gamyklos reikalavimus.



Kontrolinės lemputės


Tikrinimas pagal kontrolines lemputes
yra aprašytas 2 dalies skyrelyje
"Vairavimo pultas".

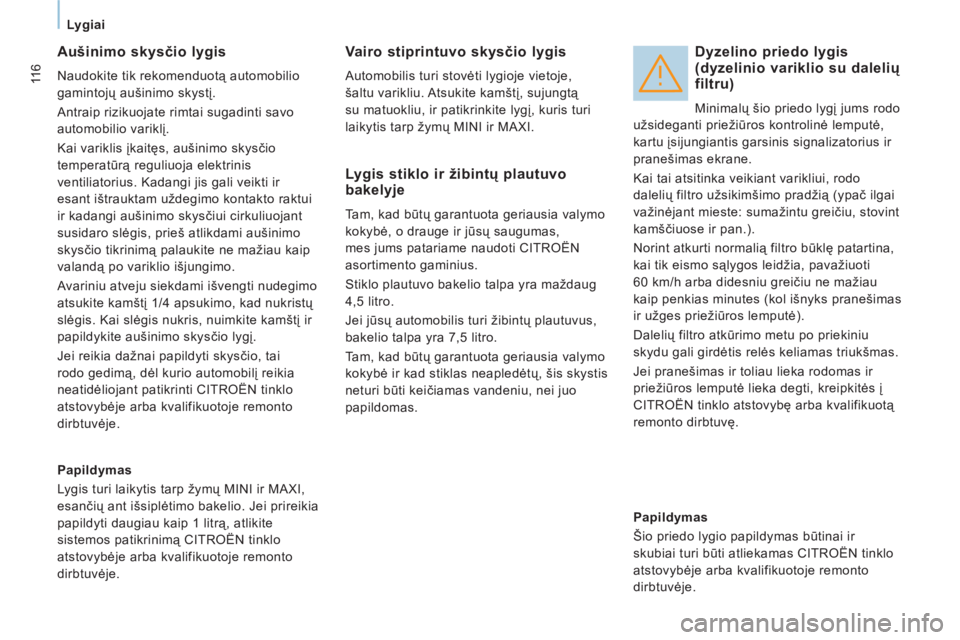

11 6
Lygiai

Aušinimo skysčio lygis

Naudokite tik rekomenduotą automobilio
gamintojų aušinimo skystį.
Antraip rizikuojate rimtai sugadinti savo
automobilio variklį.
Kai variklis įkaitęs, aušinimo skysčio
temperatūrą reguliuoja elektrinis
ventiliatorius. Kadangi jis gali veikti ir
esant ištrauktam uždegimo kontakto raktui
ir kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo
skysčio tikrinimą palaukite ne mažiau kaip
valandą po variklio išjungimo.
Avariniu atveju siekdami išvengti nudegimo
atsukite kamštį 1/4 apsukimo, kad nukristų
slėgis. Kai slėgis nukris, nuimkite kamštį ir
papildykite aušinimo skysčio lygį.
Jei reikia dažnai papildyti skysčio, tai
rodo gedimą, dėl kurio automobilį reikia
neatidėliojant patikrinti CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Vairo stiprintuvo skysčio lygis

Automobilis turi stovėti lygioje vietoje,
šaltu varikliu. Atsukite kamštį, sujungtą
su matuokliu, ir patikrinkite lygį, kuris turi
laikytis tarp žymų MINI ir MAXI.

Dyzelino priedo lygis (dyzelinio variklio su dalelių filtru)

Minimalų šio priedo lygį jums rodo
užsideganti priežiūros kontrolinė lemputė,
kartu įsijungiantis garsinis signalizatorius ir
pranešimas ekrane.
Kai tai atsitinka veikiant varikliui, rodo
dalelių filtro užsikimšimo pradžią (ypač ilgai
važinėjant mieste: sumažintu greičiu, stovint
kamščiuose ir pan.).
Norint atkurti normalią filtro būklę patartina,
kai tik eismo sąlygos leidžia, pavažiuoti
60 km/h arba didesniu greičiu ne mažiau
kaip penkias minutes (kol išnyks pranešimas
ir užges priežiūros lemputė).
Dalelių filtro atkūrimo metu po priekiniu
skydu gali girdėtis relės keliamas triukšmas.
Jei pranešimas ir toliau lieka rodomas ir
priežiūros lemputė lieka degti, kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

Papildymas
Lygis turi laikytis tarp žymų MINI ir MAXI,
esančių ant išsiplėtimo bakelio. Jei prireikia
papildyti daugiau kaip 1 litrą, atlikite
sistemos patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.

Lygis stiklo ir žibintų plautuvobakelyje

Tam, kad būtų garantuota geriausia valymo
kokybė, o drauge ir jūsų saugumas,
mes jums patariame naudoti CITROËN
asortimento gaminius.
Stiklo plautuvo bakelio talpa yra maždaug
4,5 litro.
Jei jūsų automobilis turi žibintų plautuvus,
bakelio talpa yra 7,5 litro.
Tam, kad būtų garantuota geriausia valymo
kokybė ir kad stiklas neapledėtų, šis skystis
neturi būti keičiamas vandeniu, nei juo
papildomas.

Papildymas
Šio priedo lygio papildymas būtinai ir
skubiai turi būti atliekamas CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.

Tikrinimai

TIKRINIMAI
6

TIKRINIMAI


Akumuliatorius

Artinantis žiemai atlikite savo automobilio
akumuliatoriaus patikrinimą CITROËN tinklo
atstovybėje arba kvalifi kuotoje remonto dirbtuvėje.


Stabdžių trinkelės

Stabdžių trinkelių dėvėjimasis priklauso
nuo važinėjimo būdo, ypač kai važinėjama
mieste, trumpais atstumais. Gali būti
reikalinga patikrinti stabdžių būklę netgi tarp
periodinių techninių priežiūrų.
Jei nėra nutekėjimų stabdžių sistemoje,
stabdžių skysčio lygio kritimas rodo, kad
susidėvėjo stabdžių trinkelės.


Stabdžių diskų ir būgnų
susidėvėjimo būklė
Dėl bet kokios informacijos, susijusios su
stabdžių diskų arba būgnų susidėvėjimu,
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.


Stovėjimo stabdys

Jei stovėjimo stabdžio eiga per didelė
arba pastebimas stabdymo efektyvumo
susilpnėjimas, reikia pareguliuoti stovėjimo
stabdį netgi tarp dviejų techninių priežiūrų.
Atlikite šios sistemos patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje
remonto dirbtuvėje.
Alyvos filtras

Periodiškai keiskite filtravimo elementą,
laikydamiesi techninės priežiūros plano
nurodymų.
Anglinis oro filtras ir salono orofiltras

Anglinis oro filtras nuolat efektyviai filtruoja
dulkes.
Užterštas salono oro filtras gali sumažinti
oro kondicionavimo sistemos galias ir kelti
nemalonius kvapus.
Mes jums rekomenduojame pasirinkti
kombinuotą salono oro filtravimą. Savo
antruoju aktyviuoju specialiu filtravimo
elementu jis išvalo keleivių kvėpuojamą orą
ir palaiko švarą salone (sumažina alergijos
simptomus, blogus kvapus ir riebias
apnašas).
Norėdami sužinoti apie šio filtro elementų
keitimo periodiškumą skaitykite techninės
priežiūros knygelėje.
Priklausomai nuo aplinkos sąlygų
(dulkėtos atmosferos ir kt.) ir automobilio
eksploatacijos sąlygų (važinėjama mieste ir
pan.), keiskite filtravimo elementus du kartus
dažniau.

Dalelių filtras (dyzelinio v.)

Šis filtras aktyviai padeda
apsaugoti aplinkos oro kokybę
sulaikydamas nesudegusias
dyzelino daleles. Šis procesas
visiškai ir automatiškai kontroliuojamas
integruotos variklio valdymo sistemos.
Jei kyla pavojus užsikimšti filtrui, užsidega
ši lemputė.
Šis įspėjimas pasirodo tada, kai pradeda
užsikimšti dalelių filtras (labai ilgai
važinėjant miesto sąlygomis: sumažintu
greičiu, kamščiuose ir pan.).
Jei šis pranešimas išlieka, kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Po ilgalaikio automobilio važiavimo labai
mažu greičiu arba varikliui veikus tuščiąja
eiga, išimtiniais atvejais akceleruojant
galima pastebėti iš išmetimo vamzdžio
pasirodant vandens garų. Jie neturi jokios
įtakos automobilio veikimui ir aplinkai.
Tam, kad būtų atkurta normali filtro būklė,
patariama, kaip įmanoma greičiau, esant
tinkamoms eismo sąlygoms, pavažiuoti
60 km/h ar didesniu greičiu ne mažiau kaip
5 minučių (kol užges lemputė ir/arba išnyks
pranešimas).
Žr. 6 dalies skyrelį "Variklio skyrius".

118
Tikrinimai
Rankinė pavarų dėžė

Atlikite alyvos lygio patikrinimą pagal
gamyklos nurodytą priežiūros planą.
Norėdami patikrinti lygį pagrindiniuose
bakeliuose ir patikrinti kitus reikiamus
dalykus laikykitės gamyklos nustatyto
plano, išdėstyto jūsų automobilio techninės
priežiūros knygelėje.
Naudokite tik CITROËN
rekomenduotus produktus arba
tuos, kurių kokybė ir charakteristikos yra
atitinkamos.
Tam, kad geriau veiktų tokios svarbios
jūsų automobilio sistemos kaip stabdymo
sistema, CITROËN atrinko ir siūlo
specifinius produktus.
Tam, kad nebūtų pažeista elektros įranga,
kategoriškai draudžiama plauti variklio skyrių
aukštu slėgiu.

1,6 l HDi

2 l HDi


Vandens pašalinimas iš dyzelinofiltro

Jei užsidega ši lemputė,
išvalykite filtrą. Kitu atveju
valykite jį reguliariai, kai keičiate
variklio alyvą.
Norėdami išleisti vandenį atsukite išleidimo
varžtą, esantį ant peršviečiamojo vamzdelio
galo.
Laikykite atsukę, kol ištekės visas vanduo iš
peršviečiamojo vamzdelio, po to vėl įsukite
išleidimo varžtą.
HDI varikliai yra sukurti pagal naujausią
technologiją.
Dėl bet kokio remonto kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę. Šio proceso metu gali padidėti sūkių režimas
tuščiąja eiga, įsijungti variklio ventiliatorius,
pakilti išmetamųjų dujų katalizatoriaus
sistemos temperatūra; tokiu atveju
rekomenduojama nestatyti automobilio ant
degių medžiagų (sausos žolės, lapų
, pušų
spyglių ir pan.), kad nekiltų gaisras.
