CITROEN JUMPER MULTISPACE 2012 InstruksjonsbØker (in Norwegian)

79


Livet i kupéen

ERGONOMI o
g KOMFOR
T
3

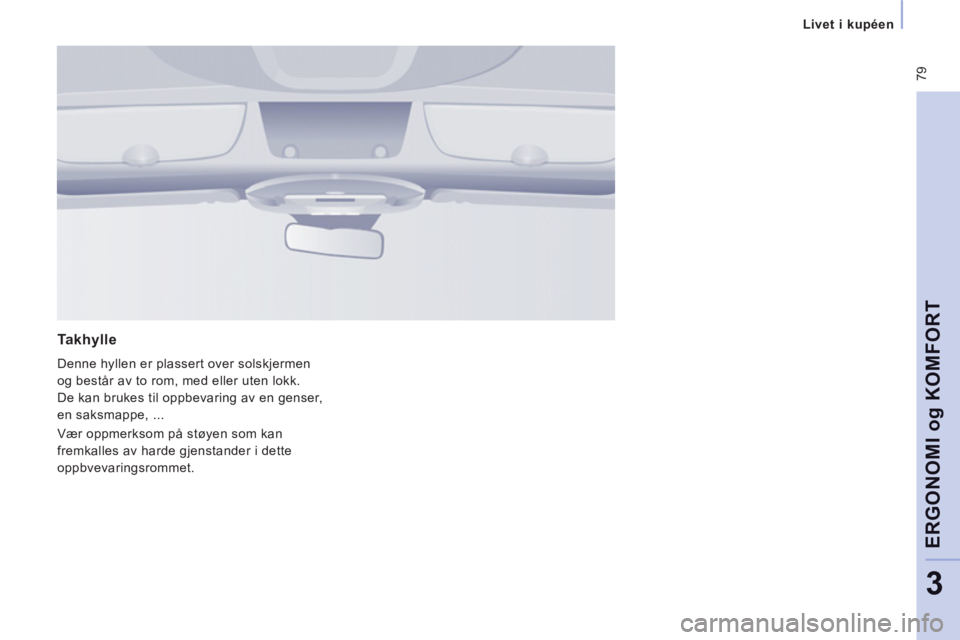

Takhylle

Denne hyllen er plassert over solskjermen
og består av to rom, med eller uten lokk.
De kan brukes til oppbevaring av en genser,
en saksmappe, ...
Vær oppmerksom på støyen som kan
fremkalles av harde gjenstander i dette
oppbvevaringsrommet.

80


Livet i kupéen
Lyser permanent, tenning på. Foran: lampen lyser når en av
for- eller bakdørene åpnes.
2. og 3. seterad: lampen lyser
når en av bakdørene eller
bagasjerommet åpnes, dersom
bilen har bagasjerom.
Permanent slukket.
Individuell leselampe

Taklampe bak
Dersom bilen er utstyrt med denne
typen leselampe, tennes og slukkes
disse ved hjelp av en manuell bryter
når tenningen er på.


TAKLAMPER SITTEPLASSER


Automatisk tenning/slukking
Taklampen foran tennes når
tenningsnøkkelen tas ut.
Alle taklampene lyser når bilen låses opp,
når en av dørene åpnes eller for å lokalisere
bilen ved hjelp av fjernbetjeningen.
Lampen slukker gradvis etter at tenningen
er skrudd på og bilen er låst.
Taklampe foran

81


Livet i kupéen

ERGONOMI o
g KOMFOR
T
3

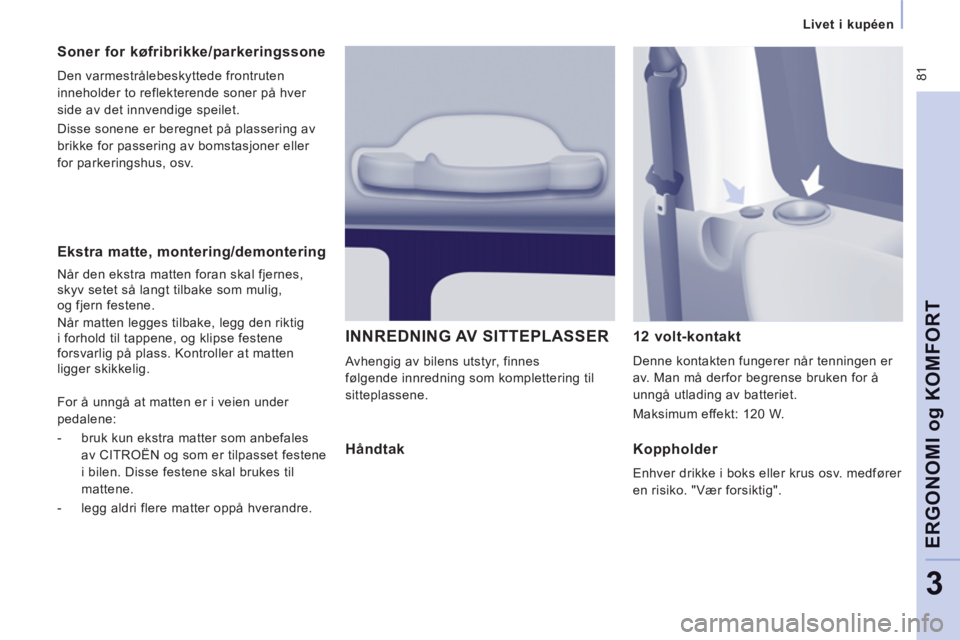

Ekstra matte, montering/demontering

Når den ekstra matten foran skal fjernes,
skyv setet så langt tilbake som mulig,
og fjern festene.
Når matten legges tilbake, legg den riktig
i forhold til tappene, og klipse festene
forsvarlig på plass. Kontroller at matten
ligger skikkelig.

Soner for køfribrikke/parkeringssone

Den varmestrålebeskyttede frontruten
inneholder to reflekterende soner på hver
side av det innvendige speilet.
Disse sonene er beregnet på plassering av
brikke for passering av bomstasjoner eller
for parkeringshus, osv.
INNREDNING AV SITTEPLASSER

Avhengig av bilens utstyr, finnes
følgende innredning som komplettering til
sitteplassene.
12 volt-kontakt
Denne kontakten fungerer når tenningen er
av. Man må derfor begrense bruken for å
unngå utlading av batteriet.
Maksimum effekt: 120 W. For å unngå at matten er i veien under
pedalene:


- bruk kun ekstra matter som anbefales
av CITROËN og som er tilpasset festene
i bilen. Disse festene skal brukes til
mattene.

- legg aldri flere matter oppå hverandre.

Håndtak Koppholder

Enhver drikke i boks eller krus osv. medfører
en risiko. "Vær forsiktig".

82


Livet i kupéen

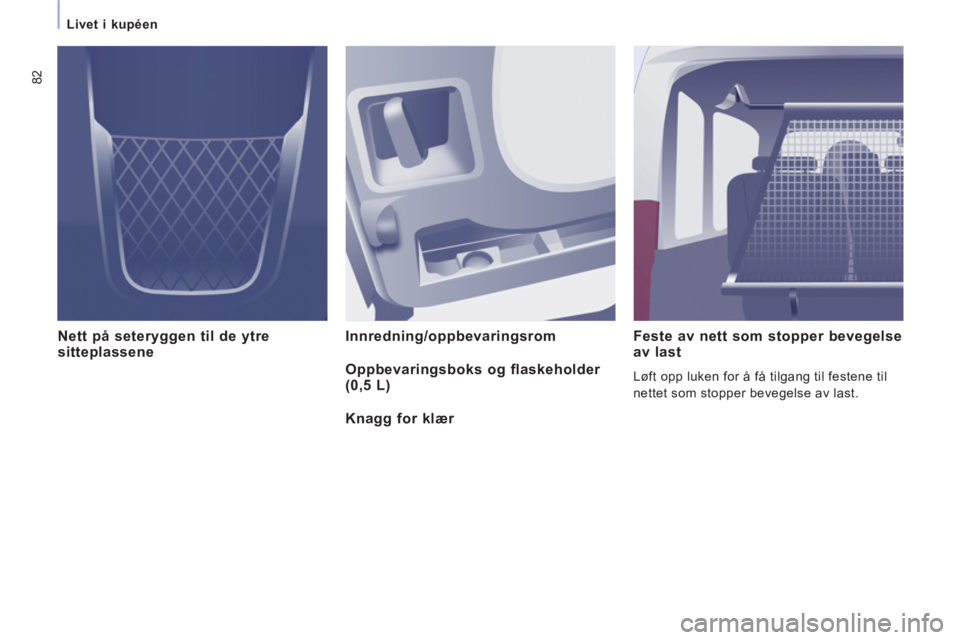

Nett på seteryggen til de ytre
sitteplassene Innredning/oppbevaringsrom Feste av nett som stopper bevegelseav last

Løft opp luken for å få tilgang til festene til
nettet som stopper bevegelse av last. Oppbevaringsboks og flaskeholder (0,5 L)
Kna
gg for klær

83


Livet i kupéen

ERGONOMI o
g KOMFOR
T
3

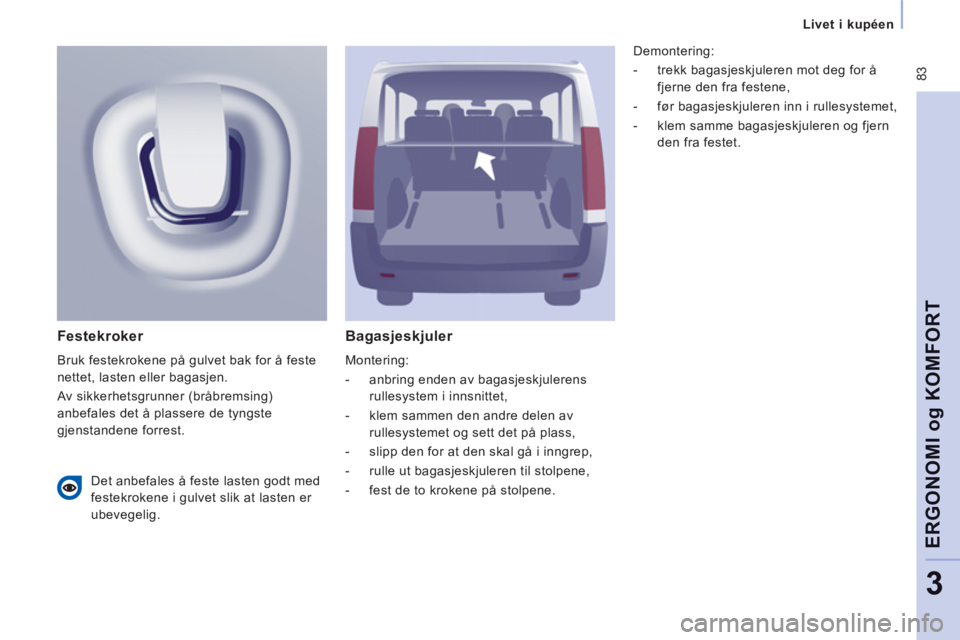

Bagasjeskjuler

Montering:


- anbring enden av bagasjeskjulerens
rullesystem i innsnittet,

- klem sammen den andre delen av
rullesystemet og sett det på plass,

- slipp den for at den skal gå i inngrep,

- rulle ut bagasjeskjuleren til stolpene,

- fest de to krokene på stolpene.

Festekroker

Bruk festekrokene på gulvet bak for å feste
nettet, lasten eller bagasjen.
Av sikkerhetsgrunner (bråbremsing)
anbefales det å plassere de tyngste
gjenstandene forrest. Demontering:


- trekk bagasjeskjuleren mot deg for å
fjerne den fra festene,

- før bagasjeskjuleren inn i rullesystemet,

- klem samme bagasjeskjuleren og fjern
den fra festet.


Det anbefales å feste lasten godt med
festekrokene i gulvet slik at lasten er
ubevegelig.

84

Bakstilling


Metallfjæring

Denne typen fjæring har klaring med
lange endestoppere, noe som gir stabile
kjøreegenskaper både når bilen er tom og
når den er lastet. Du trenger ikke å foreta
ytterligere reguleringer, annet enn å følge
med på vedlikeholdet og overholde de
angitte vektverdier for bilen. av to høydesensorer. Når alle dørene er
lukket, vil disse sensorene aktivere den
automatiske kompenseringen og bestemme
den optimale terskelhøyden for bilens
bruksomstendigheter.

Nøytralisere den automatiske korrigeringen
Betjeningen som brukes til å nøytralisere
den automatiske styringen er plassert på
høyre side bak på bilen.
BAKSTILLING

Det finnes to forskjellige typer bakstillinger.
I følgende situasjoner må du manuelt
nøytralisere den automatiske korrigeringen:


- ved arbeid under bilen,

- ved skift av hjul,

- ved transport av bilen på lastebil,
tog, ferge, båt, ...



Bakstilling med fjæring medluftkompensering

Denne typen fjæring regulerer høyden
på bilens bakre plattform uavhengig av
vekten ombord, begrenset av de tillatte
verdier. Økningen eller reduksjonen av
lasten på bilens platteform detekteres
To funksjoner


1.
Automatisk
korrigering

2.
Manuell korrigering


1 - Automatisk korrigering avterskelhøyden bak

Luftfjæringen regulerer automatisk
variasjonene i bilens bakre plattform.
Den automatiske kompenseringen
nøytraliseres:


- dersom en dør/bakluken åpnes,

- ved bremsing eller ved stopp på rødt
lys (bremsepedalen trykkes inn). Når bilen står stille:


- foreta et langt trykk,

- slipp betjeningen.

Tilbake til automatisk korrigering
Bilen står stille:


- foreta et langt trykk,

- slipp betjeningen.
Avhengig av konfigurasjon, kan det lyde et
pipesignal under disse operasjonene.
En rød kontrollampe på dashbordet
blinker dersom høyden ikke er
optimal og denne skal endres. Du
må derfor kjøre forsiktig til denne
lampen har slukket. Reaktiveringen av automatisk korrigering
bekreftes med at dioden slukker. Nøytraliseringen bekreftes med at dioden
på betjeningen lyser. Den slukker etter
ca. 30 sekunder.

85
Bakstilling
ERGONOMI o
g KOMFOR
T
3

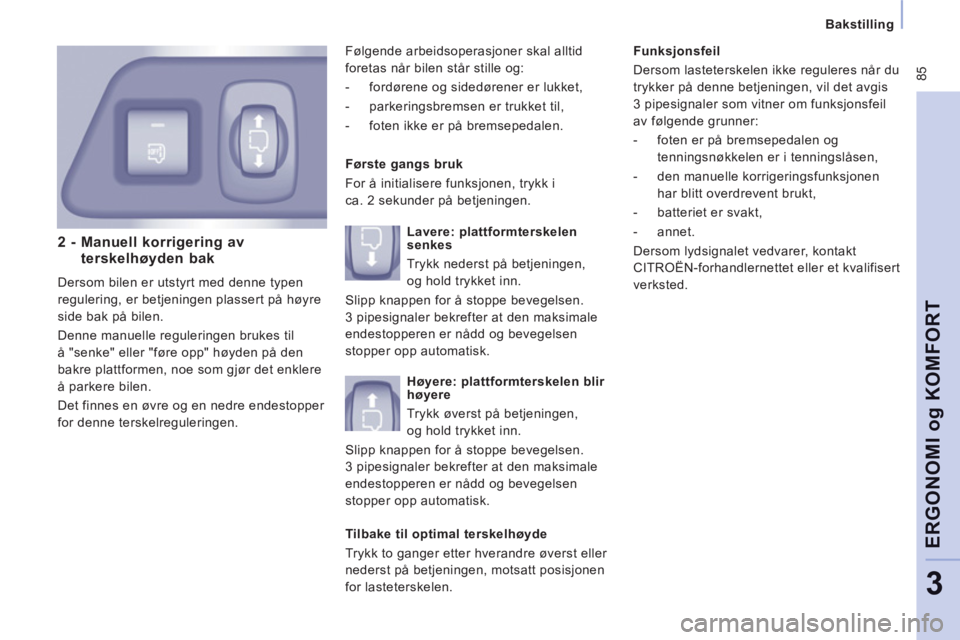

2 - Manuell korrigering av
terskelhøyden bak
Dersom bilen er utstyrt med denne typen
regulering, er betjeningen plassert på høyre
side bak på bilen.
Denne manuelle reguleringen brukes til
å "senke" eller "føre opp" høyden på den
bakre plattformen, noe som gjør det enklere
å parkere bilen.
Det finnes en øvre og en nedre endestopper
for denne terskelreguleringen.
Første gangs bruk
For å initialisere funksjonen, trykk i
ca. 2 sekunder på betjeningen.
Funksjonsfeil
Dersom lasteterskelen ikke reguleres når du
trykker på denne betjeningen, vil det avgis
3 pipesignaler som vitner om funksjonsfeil
av følgende grunner:


- foten er på bremsepedalen og
tenningsnøkkelen er i tenningslåsen,

- den manuelle korrigeringsfunksjonen
har blitt overdrevent brukt,

- batteriet er svakt,

- annet.
Dersom lydsignalet vedvarer, kontakt
CITROËN-forhandlernettet eller et kvalifisert
verksted. Følgende arbeidsoperasjoner skal alltid
foretas når bilen står stille og:


- fordørene og sidedørener er lukket,

- parkeringsbremsen er trukket til,

- foten ikke er på bremsepedalen.

Lavere: plattformterskelen
senkes
Trykk nederst på betjeningen,
og hold trykket inn.
Slipp knappen for å stoppe bevegelsen.
3 pipesignaler bekrefter at den maksimale
endestopperen er nådd og bevegelsen
stopper opp automatisk.

Høyere: plattformterskelen blir
høyere
Trykk øverst på betjeningen,
og hold trykket inn.
Slipp knappen for å stoppe bevegelsen.
3 pipesignaler bekrefter at den maksimale
endestopperen er nådd og bevegelsen
stopper opp automatisk.

Tilbake til optimal terskelhøyde
Trykk to ganger etter hverandre øverst eller
nederst på betjeningen, motsatt posisjonen
for lasteterskelen.

86

Bakstilling

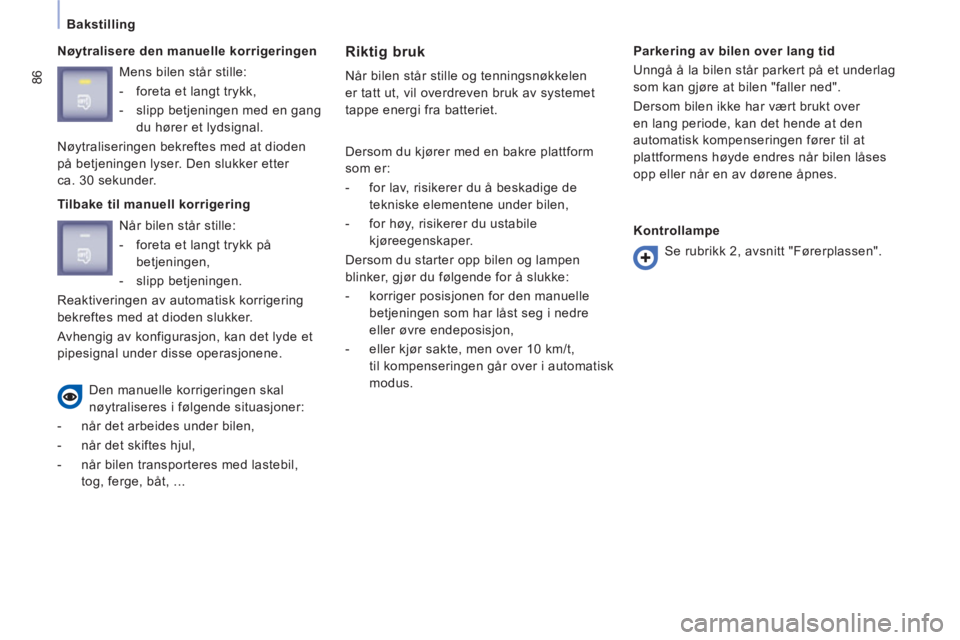

Nøytralisere den manuelle korrigeringen
Riktig bruk

Når bilen står stille og tenningsnøkkelen
er tatt ut, vil overdreven bruk av systemet
tappe energi fra batteriet.
Parkering av bilen over lang tid
Unngå å la bilen står parkert på et underlag
som kan gjøre at bilen "faller ned".
Dersom bilen ikke har vært brukt over
en lang periode, kan det hende at den
automatisk kompenseringen fører til at
plattformens høyde endres når bilen låses
opp eller når en av dørene åpnes. Mens bilen står stille:


- foreta et langt trykk,

- slipp betjeningen med en gang
du hører et lydsignal.
Nøytraliseringen bekreftes med at dioden
på betjeningen lyser. Den slukker etter
ca. 30 sekunder.

Tilbake til manuell korrigering
Den manuelle korrigeringen skal
nøytraliseres i følgende situasjoner:


- når det arbeides under bilen,

- når det skiftes hjul,

- når bilen transporteres med lastebil,
tog, ferge, båt, ...

Dersom du kjører med en bakre plattform
som er:


- for lav, risikerer du å beskadige de
tekniske elementene under bilen,

- for høy, risikerer du ustabile
kjøreegenskaper.
Dersom du starter opp bilen og lampen
blinker, gjør du følgende for å slukke:


- korriger posisjonen for den manuelle
betjeningen som har låst seg i nedre
eller øvre endeposisjon,

- eller kjør sakte, men over 10 km/t,
til kompenseringen går over i automatisk
modus.
Kontrollampe
Se rubrikk 2, avsnitt "Førerplassen".
Når bilen står stille:


- foreta et langt trykk på
betjeningen,

- slipp betjeningen.
Reaktiveringen av automatisk korrigering
bekreftes med at dioden slukker.
Avhengig av konfigurasjon, kan det lyde et
pipesignal under disse operasjonene.

87
Speil og vinduer

ERGONOMI o
g KOMFOR
T
3

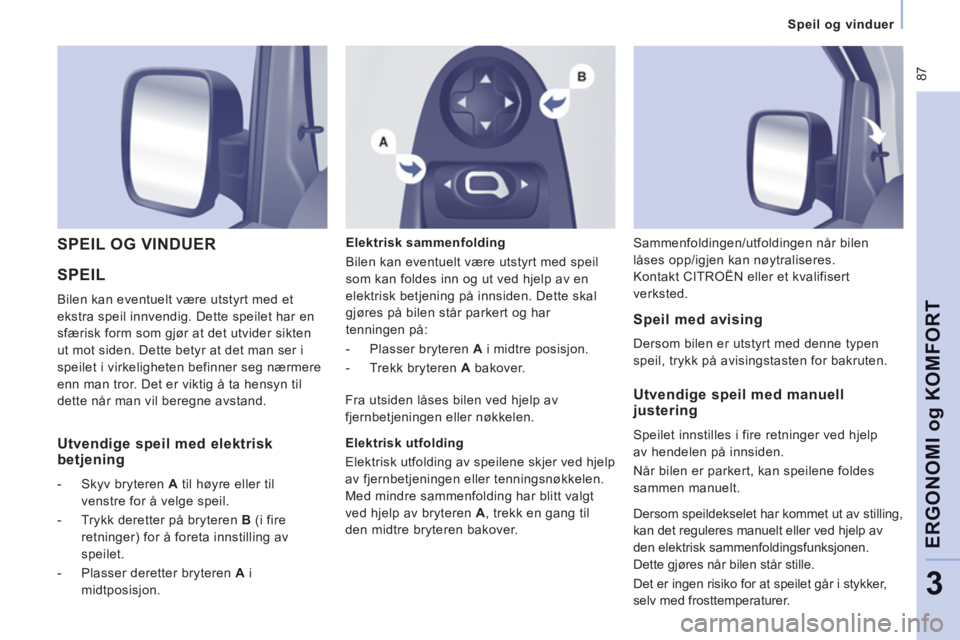

SPEIL

Bilen kan eventuelt være utstyrt med et
ekstra speil innvendig. Dette speilet har en
sfærisk form som gjør at det utvider sikten
ut mot siden. Dette betyr at det man ser i
speilet i virkeligheten befinner seg nærmere
enn man tror. Det er viktig å ta hensyn til
dette når man vil beregne avstand.
SPEIL OG VINDUER

Elektrisk sammenfolding
Bilen kan eventuelt være utstyrt med speil
som kan foldes inn og ut ved hjelp av en
elektrisk betjening på innsiden. Dette skal
gjøres på bilen står parkert og har
tenningen på:


- Plasser bryteren A
i midtre posisjon.

- Trekk bryteren A
bakover.


Speil med avising

Dersom bilen er utstyrt med denne typen
speil, trykk på avisingstasten for bakruten. Sammenfoldingen/utfoldingen når bilen
låses opp/igjen kan nøytraliseres.
Kontakt CITROËN eller et kvalifisert
verksted.


Utvendige speil med elektriskbetjening



- Skyv bryteren A
til høyre eller til
venstre for å velge speil.

- Trykk deretter på bryteren B
(i fire
retninger) for å foreta innstilling av
speilet.

- Plasser deretter bryteren A
i
midtposisjon. Fra utsiden låses bilen ved hjelp av
fjernbetjeningen eller nøkkelen.

Elektrisk utfolding
Elektrisk utfolding av speilene skjer ved hjelp
av fjernbetjeningen eller tenningsnøkkelen.
Med mindre sammenfolding har blitt valgt
ved hjelp av bryteren A
, trekk en gang til
den midtre bryteren bakover.
Utvendige speil med manuell justering

Speilet innstilles i fire retninger ved hjelp
av hendelen på innsiden.
Når bilen er parkert, kan speilene foldes
sammen manuelt.
Dersom speildekselet har kommet ut av stilling,
kan det reguleres manuelt eller ved hjelp av
den elektrisk sammenfoldingsfunksjonen.
Dette gjøres når bilen står stille.
Det er ingen risiko for at speilet går i stykker,
selv med frosttemperaturer.

88


Speil og vinduer

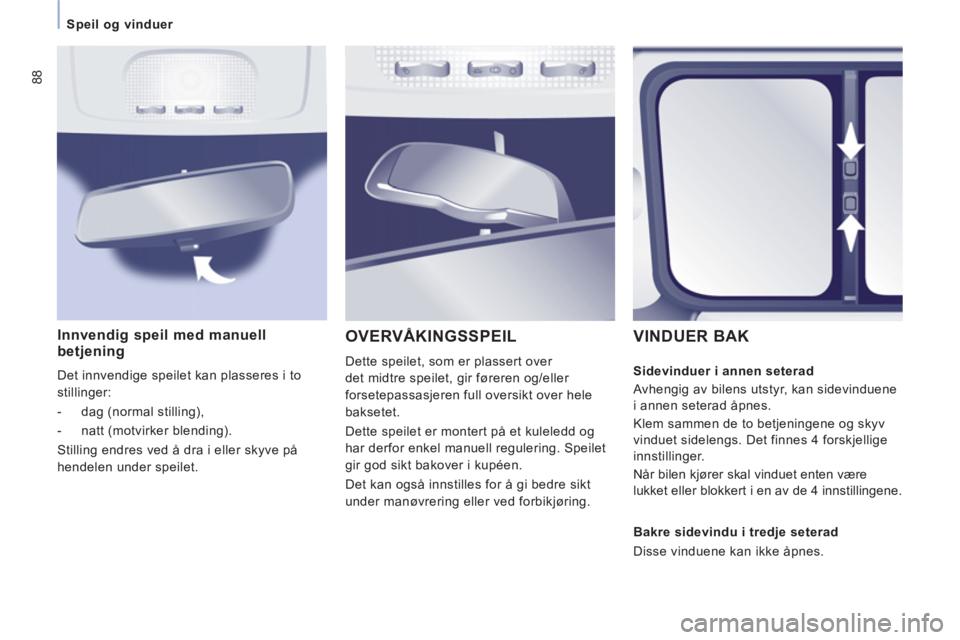

Innvendig speil med manuell betjening

Det innvendige speilet kan plasseres i to
stillinger:


- dag (normal stilling),

- natt (motvirker blending).
Stilling endres ved å dra i eller skyve på
hendelen under speilet.
OVERVÅKINGSSPEIL

Dette speilet, som er plassert over
det midtre speilet, gir føreren og/eller
forsetepassasjeren full oversikt over hele
baksetet.
Dette speilet er montert på et kuleledd og
har derfor enkel manuell regulering. Speilet
gir god sikt bakover i kupéen.
Det kan også innstilles for å gi bedre sikt
under manøvrering eller ved forbikjøring.
VINDUER BAK

Sidevinduer i annen seterad
Avhengig av bilens utstyr, kan sidevinduene
i annen seterad åpnes.
Klem sammen de to betjeningene og skyv
vinduet sidelengs. Det finnes 4 forskjellige
innstillinger.
Når bilen kjører skal vinduet enten være
lukket eller blokkert i en av de 4 innstillingene.

Bakre sidevindu i tredje seterad
Disse vinduene kan ikke åpnes.
