109


Tilkobling af en anhænger


TILBEH
ØR
5

Se bilens papirer (registreringsattest
eller andet) for at få flere oplysninger
om bilens vægt eller punkt 8 i afsnittet
"Vægte".
TILKOBLING AF ANHÆNGER, CAMPINGVOGN, BÅD MV


Fordeling af vægt
Fordel vægten jævnt i anhængeren,
og sådan at de tungeste genstande
ligger tættest ved hjulakslen. Overhold
kugletrykket nøje.

Afkøling
Kørsel med anhænger øger
kølervæsketemperaturen.
Eftersom ventilatoren er elektrisk,
afhænger dens køleevne ikke af motorens
omdrejningshastighed.

Et par gode råd

Den bugserede bil skal køre på frihjul, dvs.
at bilen skal være i frigear.

11 0


Tilkobling af en anhænger

Tværtimod skal man køre i højt gear,
så motorens omdrejningshastighed sænkes,
og sænke hastigheden.
Under alle omstændigheder skal du være
opmærksom på kølervæsketemperaturen.
Dæk
Kontroller dæktrykket på bilen (se
afsnit 8 under identifikationsenheder) og på
anhængeren, og overhold de anbefalede
dæktryk.

Tilkobling af anhænger

Vi anbefaler, at du vælger CITROËN's
originale anhængertræk og ledningsnet, der
er testet og godkendt, og at monteringen
af anhængertrækket foretages på et aut.
CITROËN-værksted.
Hvis monteringen foretages af andre end
CITROËN, skal den foretages ved hjælp
af de elektriske anordninger bagest i bilen
samt overholde fabrikantens anvisninger.
I overensstemmelse med de generelle
anvisninger, som er anført herover,
henleder vi opmærksomheden på risikoen
ved montering af et anhængertræk eller
et elektrisk tilbehør, som ikke sælges af
CITROËN.
Det kan medføre en fejl i bilens elektroniske
system. Kontakt konstruktøren, før der
installeres elektriske systemer i bilen.
Hvis kontrollampen for
kølervæsketemperatur begynder
at lyse, skal du standse og slukke
motoren snarest muligt.
Korrekt anvendelse

Under særligt krævende anvendelsesforhold,
f.eks. ved trækning af maksimal last på en
stejl skråning i meget varmt vejr, begrænses
motorens ydeevne automatisk. I dette
tilfælde kan en automatisk afbrydelse af
klimaanlægget sikre fuld motorydelse.
Punkt 6 i afsnittet "Væskestande".
Bremser
Kørsel med anhænger øger bremselængden.
Kør med begrænset hastighed, gear ned, når
det er nødvendigt, og brems langsomt.

Sidevind
Bilen bliver mere sidevindsfølsom. Kør
forsigtigt og med moderat hastighed.

ABS
/ESC
ABS- eller ESC-systemerne styrer kun bilen
og ikke anhængeren eller campingvognen.

Parkeringshjælp bag
Parkeringshjælpen virker ikke, når bilen har
en anhænger tilkoblet.

111


Udstyr


TILBEH
ØR
5

TILBEHØR


Ved al vedligeholdelse og reparation
af din bil bedes du henvende dig til
et kvalificeret værksted, der besidder de
nyeste tekniske informationer, samt har de
rette kompetencer og og det rette udstyr. Alt
dette er et aut. CITROËN-værksted i stand
til at tilbyde dig.


Installation af
radiokommunikationssendere
Vi anbefaler, at du tager kontakt med
en CITROËN-forhandler før installation
af radiokommunikationssendere som
eftermontering med en antenne uden på
bilen.
CITROËN-forhandleren kan oplyse
specifikationerne for de sendere
(frekvensbånd, maksimal udgangseffekt,
antenneposition og særlige
installationsforhold), der kan monteres
i overensstemmelse med EU-direktivet
for elektromagnetisk kompatibilitet i biler
(2004/104/EF).
Denne serie er opdelt i komfort, fritid og
vedligeholdelse: Hjulkapsler (ikke motorer på 163 hk),
stænkklapper foran, stænkklapper bag,
deflektorer, trinbræt mv. Radioer, håndfrit sæt, højttalere,
CD-changer, navigationssystem mv.
De tekniske krav til montering af alt lyd- og
telematikudstyr forudsætter, at der tages
højde for materiellets specifikationer
og deres tilpasningsevne til bilens
standardudstyrs kapacitet.

Skånebetræk til forsæder (passer til
airbags), bænksæde, gummimåtte, måtter,
bagagerumsboks, tagstænger, sidegardiner,
snekæder.
For at undgå problemer med pedalerne skal
du:


- Altid sørge for at måtterne ligger rigtigt
og er godt fastspændt

- Aldrig lægge flere måtter oven på
hinanden. Ruderens, ekstra sikringer, viskerblade,
rengørings- og plejemidler til kabine og
karrosseri, ekstra pærer osv.
Montering af elektrisk udstyr
eller tilbehør, som ikke udvalgt af
Automobiles CITROËN, kan medføre
driftsforstyrrelser i bilens elektroniske
system. Bemærk venligst denne
forholdsregel. Vi anbefaler, at du kontakter
en repræsentant for mærket for at se hele
sortimentet af udvalgt tilbehør og udstyr.
Afhængigt af destinationslandet kan det
være obligatorisk at have sikkerhedsvest,
advarselstrekanter og ekstra pærer liggende
i bilen. Tyverialarm kabine, indgravering af
ruderne, nødhjælpskasse, sikkerhedsvest,
parkeringsradar bag, advarselstrekant mv.

Åbning af motorhjelmen

ÅBNING AF MOTORHJELMEN


Indefra:


- Løft dækslet ved venstre forsædes
sokkel.

- Træk håndtaget opad.

Lukning
Sænk motorhjelmen, og lad den falde frit det
sidste stykke. Sørg for, at låsen går rigtigt i
indgreb.
Udefra:
Løft motorhjelmen lidt op, løft
håndtaget, og løft op i hjelmen.
Holder til motorhjelmen
Fastgør holderen i en af de to åbninger,
afhængigt af den ønskede højde, for at
holde motorhjelmen åben.
Inden motorhjelmen lukkes lægges holderen
ned i clipsen.
Advarsel! Åben motorhjelm
Denne advarsel er koblet sammen med
optionen alarm.
Når motorhjelmen ikke er rigtig
lukket, og motoren eller bilen
kører, aktiveres en kontrollampe,
og en tegning vises på skærmen.
Samtidig udsendes et lydsignal.

11 3


Motorrummet

KONTROL AF VÆ
SKE
STANDE
6

DIESELMOTORER


8 - Beholder til servoolie

9 - Aftagelig bugseringsring

10 - Håndpumpe ( a : 1,6 L HDi; b: 2 L HDi)

11 - Påfyldningstragt til motorolie
(2 liter HDi)
MOTORRUM


1 - Beholder til sprinklervæske og lygtevask

2 - Sikringsboks

3 - Beholder til kølervæske

4 - Beholder til bremse- og koblingsvæske

5 - Luftfilter

6 - Oliepind

7 - Påfyldning af motorolie
7.1 - Påfyldning af motorolie
Hvis din bil er udstyret med denne
påfyldningstragt til olie, gøres følgende:

A - Tag dækslet af

B - Tag tragten ud af rummet

C - Sæt tragten ned i hullet som vist på
tegningen

D - Drej den en kvart omgang mod venstre
for at låse den og fyld herefter olie på.
Montering foretages i modsat rækkefølge.
Husk at skrue proppen A godt på igen.

11 4


Motorrummet
BENZINMOTORER


4. Beholder til bremse- og
koblingsvæske

5. Luftfilter

6. Oliepind

1. Beholder til sprinklervæske
og lygtevask

2. Sikringsboks

3. Beholder til kølervæske
7. Påfyldning af motorolie

8. Beholder til servoolie

9. Aftagelig bugseringsring

11 5

Væskestande

KONTROL AF VÆ
SKE
STANDE
6
VÆSKESTANDE

Der bør ikke anvendes additiver i motorolien
af hensyn til motorens driftssikkerhed og
anti-forureningssystemet.


Bremsevæskestand

Det er påbudt at udskifte væsken i
henhold til de intervaller, der er angivet i
servicehæftet.
Brug kun væsker, der anbefales af Citroën,
og som overholder normen DOT4.
Bremsevæskestanden skal ligge mellem
afmærkningerne MINI og MAXI på tanken.
Hvis det ofte er nødvendigt at fylde efter
med bremsevæske, er det tegn på en
fejl. Få systemet efterset på et CITROËN
værksted eller et kvalificeret værksted. Disse handlinger hører til almindelig
vedligeholdelse, som skal udføres
for at sikre, at bilen fungerer korrekt.
Se anvisningerne fra CITROËN eller i
servicehæftet, der følger med bilens papirer.
Hvis du skal af- eller påmontere
motorens afdækning, skal du
gøre det forsigtigt for ikke at ødelægge
fæstningsclipsene.

Oliestand

Kontroller jævnligt oliestanden, og efterfyld
mellem to olieskift.
Oliestanden skal kontrolleres på en vandret
stående bil med kold motor. Brug oliepinden.

Oliepind
Der er 2 mærker på
oliepinden:
A = maks.
Kontakt et CITROËN-
værksted eller et kvalificeret
værksted, hvis dette mærke
overskrides.
B = min.
Oliestanden må aldrig være
lavere end dette mærke. Olieskift
Det skal altid udføres med de anførte
intervaller, og den valgte olieviskositet skal
opfylde kravene i henhold til fabrikantens
vedligeholdelsesplan. Se anvisningerne fra
CITROËN.
Tag målepinden ud, før du fylder op.
Brug den medfølgende tragt til 2 liters HDi-
motoren til opfyldning af bundkarret.
Kontroller oliestanden efter påfyldning
(overskrid aldrig maksimum).
Skru dækslet på igen, før motorhjelmen
lukkes.

Valg af viskositetsgrad
Den valgte olie skal under alle
omstændigheder opfylde Citroën krav.



Kontrollamper

Funktionskontrollen ved hjælp af
lamperne i kombiinstrumentet er
beskrevet under punkt 2, se afsnittet
"Førerpladsen".

11 6

Væskestande

Kølervæskestand

Brug kun en kølervæske, som anbefales af
fabrikanten.
Ellers kan motoren blive alvorligt beskadiget.
Når motoren er varm, reguleres
kølervæskens temperatur af
motorventilatoren. Den kan være i drift, selv
om tændingen er slået fra. Vent mindst en
time, efter at motoren er slukket, før der
udføres arbejde på kølekredsen, da den er
under tryk.
For at undgå enhver risiko for skoldning
skal dækslet først løsnes 1/4 omgang, så
trykket i kølekredsen kan falde. Når trykket
er faldet, tages dækslet af. Efterfyld med
kølervæske.
Hvis det ofte er nødvendigt at fylde efter
med kølervæske, er det tegn på en fejl. Få
systemet efterset på et CITROËN-værksted
eller et kvalificeret værksted. Bilen skal holde vandret, og motoren skal
være kold. Skru dækslet af med målepinden,
og kontroller væskestanden, der skal ligge
mellem afmærkningerne MINI og MAXI.


Brændstofadditivniveau (diesel med partikelfilter)

Min. niveau for dette additiv
angives ved, at servicelampen
tænder, der høres et lydsignal, og en
meddelelse vises på skærmen.
Når det sker, mens motoren kører, skyldes
det, at partikelfilteret begynder at blive
mættet (kørsel under bymæssige forhold i
meget lang tid, dvs. med lav hastighed,
i lange køer osv.).
For at regenerere filteret anbefales det at
køre med en hastighed over 60 km/t, så
snart det er muligt, og når trafikforholdene
tillader det, i mindst fem minutter
(indtil meddelelsen ikke længere vises, og
servicelampen slukker).
Ved regenerering af partikelfilteret
kan der opstå støj fra relæet under
instrumentpanelet.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted, hvis meddelelsen
fortsat vises, og servicelampen bliver ved
med at lyse.

Efterfyldning
Væskestanden skal ligge mellem
afmærkningerne MINI og MAXI på
ekspansionsbeholderen. Hvis der skal fyldes
mere end 1 liter på, skal systemet efterses
på et CITROËN-værksted eller et kvalificeret
værksted.

Sprinklervæskestand til vinduesvasker og lygtevasker

For at opnå optimal rengøring og af hensyn
til din sikkerhed anbefales det kun at benytte
produkter fra CITROËN.
Sprinklervæskekapacitet: ca. 4,5 liter.
Hvis bilen er udstyret med lygtevasker,
er kapaciteten 7,5 liter.
For at sikre en optimal rengøring og undgå
frost i systemet må der ikke efterfyldes med
vand eller påfyldes vand i stedet for væsken.

Efterfyldning
Dette additiv skal hurtigt efterfyldes på et
CITROËN-værksted eller et kvalificeret
værksted.

Eftersyn

KONTROL AF VÆ
SKE
STANDE
6

EFTERSYN


Batteri

Før vinteren bør du lade et CITROËN-
værksted eller et kvalificeret værksted
kontrollere batteriet.

Bremseklodser

Nedslidningen af bremseklodser afhænger
meget af kørestilen, eller om man kører
meget bykørsel og korte ture. Det kan være
nødvendigt at få kontrolleret bremserne
mellem bilens serviceeftersyn.
Hvis der ikke er en lækage i systemet, er
en lavere bremsevæskestand tegn på, at
bremseklodserne er slidte.


Slitage af bremseklodser/bremsetromler

Kontakt et CITROËN-værksted eller et
kvalificeret værksted for at få information
om eftersyn af bremsesklodsernes og
bremsetromlernes slitage.

Parkeringsbremse

Hvis parkeringsbremsen bliver "løs" eller
mindre effektiv, skal den indstilles mellem to
serviceeftersyn.
Få systemet efterset på et CITROËN-
værksted eller et kvalificeret værksted.
Oliefilter

Udskift med regelmæssige mellemrum
filterindsatsen i henhold til serviceplanens
anvisninger.
Kulfilter og kabinefilter

Kulfilteret filtrerer permanent og effektivt
støvpartikler.
Hvis kabinefilteret er tilsmudset, kan det
forringe airconditionanlæggets ydelse og
medføre ubehagelige lugte.
Vi anbefaler at benytte et kombineret
kabinefilter. Ved hjælp af det andet
specifikke aktive filter renses luften, som
bilens fører og passagerer indånder, og
kabinen forbliver ren (færre symptomer på
allergi, dårlig lugt og aflejring af fedtstoffer).
Intervallerne for udskiftning af disse filtre er
anført i servicehæftet.
Afhængigt af miljøet (støvede omgivelser)
og bilens anvendelse (bykørsel) skal de om
nødvendigt udskiftes dobbelt så ofte,

Partikelfilter (Diesel)

Dette filter bidrager aktivt til
beskyttelsen af luften ved
at opfange ikke brændte
forurenende partikler. Det
registreres automatisk og fuldt ud af det
medbragte system til kontrol af motoren.
Denne kontrollampe lyser i tilfælde af risiko
for tilstopning af filteret.
Denne alarm skyldes en begyndende
mætning af partikelfilteret (kørsel i meget
lang tid i byområde: Lav hastighed,
trafikpropper osv.).
Hvis alarmen ikke forsvinder, kontaktes et
aut. CITROËN-værksted eller et kvalificeret
værksted.
Efter at bilen har kørt i lang tid ved
meget lav hastighed eller i tomgang, kan
man undtagelsesvist under acceleration
konstatere, at der er vanddamp i
udstødningen, når der accelereres igen.
Denne vanddamp har ingen indvirkning på
bilen eller dens omgivelser.
For at regenerere filteret anbefaler vi, når
trafikken tillader det, at der hurtigst muligt
køres med en hastighed, der er højere
end 60 km/t i mindst 5 minutter (indtil
advarselsbeskeden forsvinder).
Se punkt 6 i afsnittet "Motorrummet".

118


Eftersyn
Manuel gearkasse

Få niveauet kontrolleret i henhold til
fabrikantens serviceplan.
De sider, som beskriver bilens
motortype i servicehæftet, indeholder
oplysninger om eftersyn af væskestande
og bestemte elementer i henhold til
fabrikantens vedligeholdelsesplan.
Brug kun de produkter, der anbefales
af CITROËN eller produkter af
tilsvarende kvalitet med tilsvarende
specifikationer.
For at optimere de vigtige komponenters
funktion, f.eks. bremsesystemet, udvælger
og tilbyder CITROËN specielle produkter.
Det er strengt forbudt at vaske motorrummet
med en højtryksrenser, da det kan ødelægge
de elektriske komponenter.

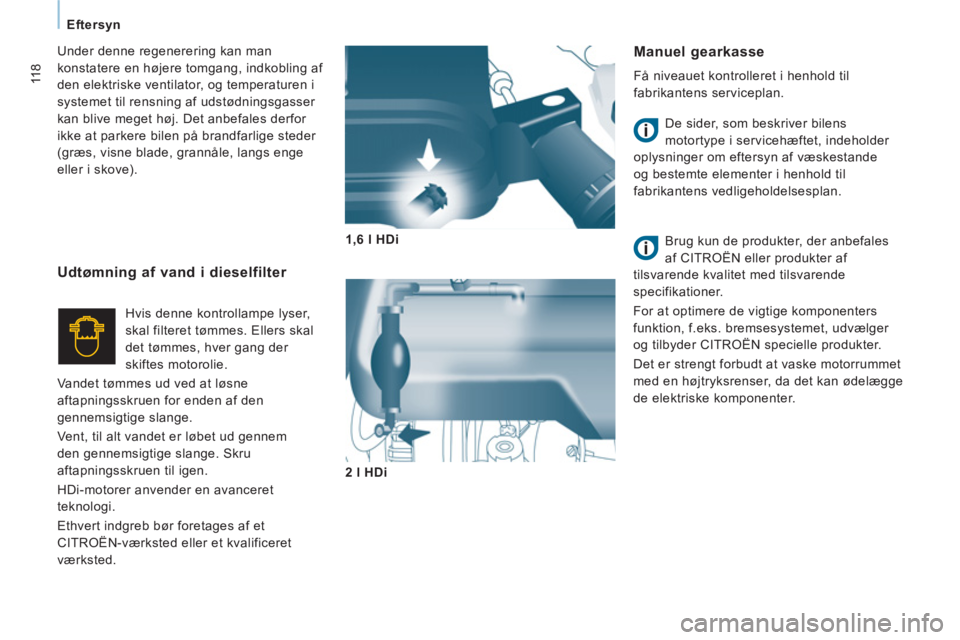

1,6 l HDi

2 l HDi



Udtømning af vand i dieselfilter

Hvis denne kontrollampe lyser,
skal filteret tømmes. Ellers skal
det tømmes, hver gang der
skiftes motorolie.
Vandet tømmes ud ved at løsne
aftapningsskruen for enden af den
gennemsigtige slange.
Vent, til alt vandet er løbet ud gennem
den gennemsigtige slange. Skru
aftapningsskruen til igen.
HDi-motorer anvender en avanceret
teknologi.
Ethvert indgreb bør foretages af et
CITROËN-værksted eller et kvalificeret
værksted. Under denne regenerering kan man
konstatere en højere tomgang, indkobling af
den elektriske ventilator, og temperaturen i
systemet til rensning af udstødningsgasser
kan blive meget høj. Det anbefales derfor
ikke at parkere bilen på brandfarlige steder
(græs, visne blade, grannåle, langs enge
eller i skove).
