CITROEN JUMPER MULTISPACE 2012 Návod na použitie (in Slovak)

129

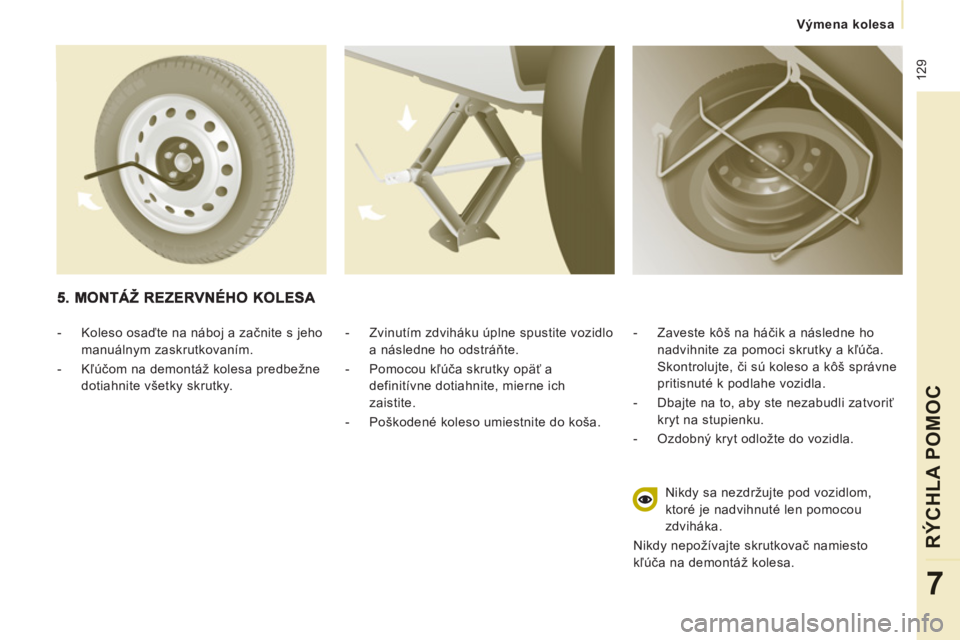

Výmena kolesa
RÝCHLA POMOC
7


- Zvinutím zdviháku úplne spustite vozidlo
a následne ho odstráňte.

- Pomocou kľúča skrutky opäť a
definitívne dotiahnite, mierne ich
zaistite.

- Poškodené koleso umiestnite do koša.
- Zaveste kôš na háčik a následne ho
nadvihnite za pomoci skrutky a kľúča.
Skontrolujte, či sú koleso a kôš správne
pritisnuté k podlahe vozidla.

- Dbajte na to, aby ste nezabudli zatvoriť
kryt na stupienku.

- Ozdobný kryt odložte do vozidla.

Nikdy sa nezdržujte pod vozidlom,
ktoré je nadvihnuté len pomocou
zdviháka.
Nikdy nepožívajte skrutkovač namiesto
kľúča na demontáž kolesa.


- Koleso osaďte na náboj a začnite s jeho
manuálnym zaskrutkovaním.

- Kľúčom na demontáž kolesa predbežne
dotiahnite všetky skrutky.

130

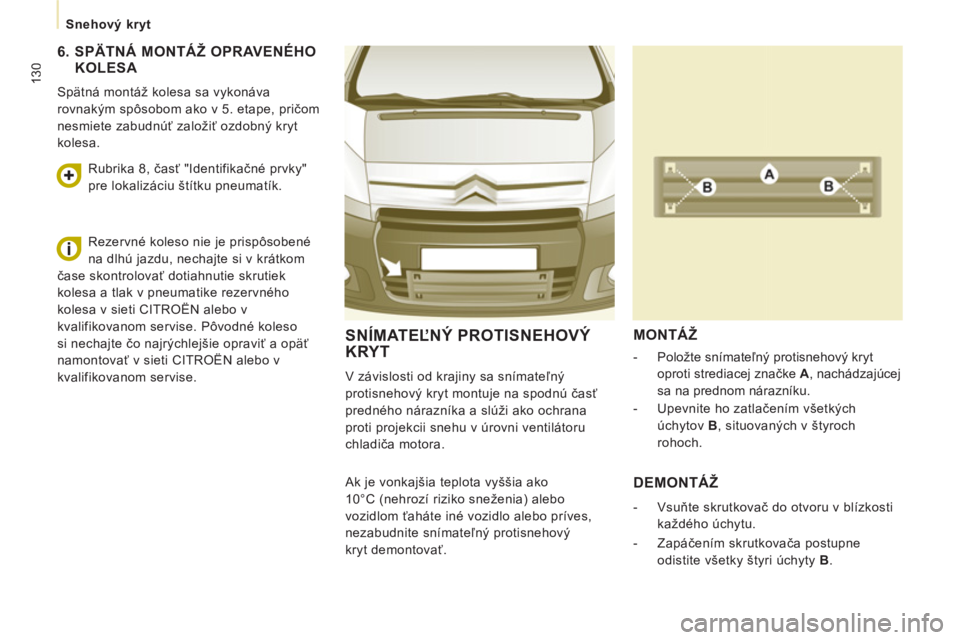

Snehový kryt
SNÍMATEĽNÝ PROTISNEHOVÝ KRYT

V závislosti od krajiny sa snímateľný
protisnehový kryt montuje na spodnú časť
predného nárazníka a slúži ako ochrana
proti projekcii snehu v úrovni ventilátoru
chladiča motora.


MONTÁŽ



- Položte snímateľný protisnehový kryt
oproti strediacej značke A , nachádzajúcej
sa na prednom nárazníku.

- Upevnite ho zatlačením všetkých
úchytov B , situovaných v štyroch
rohoch.

Ak je vonkajšia teplota vyššia ako
10°C (nehrozí riziko sneženia) alebo
vozidlom ťaháte iné vozidlo alebo príves,
nezabudnite snímateľný protisnehový
kryt demontovať.


DEMONTÁŽ



- Vsuňte skrutkovač do otvoru v blízkosti
každého úchytu.

- Zapáčením skrutkovača postupne
odistite všetky štyri úchyty B .



6. SPÄTNÁ MONTÁŽ OPRAVENÉHOKOLESA

Spätná montáž kolesa sa vykonáva
rovnakým spôsobom ako v 5. etape, pričom
nesmiete zabudnúť založiť ozdobný kryt
kolesa.
Rubrika 8, časť "Identifikačné prvky"
pre lokalizáciu štítku pneumatík.
Rezervné koleso nie je prispôsobené
na dlhú jazdu, nechajte si v krátkom
čase skontrolovať dotiahnutie skrutiek
kolesa a tlak v pneumatike rezervného
kolesa v sieti CITROËN alebo v
kvalifikovanom servise. Pôvodné koleso
si nechajte čo najrýchlejšie opraviť a opäť
namontovať v sieti CITROËN alebo v
kvalifikovanom servise.

131
Výmena žiarovky
RÝCHLA POMOC
7
VÝMENA ŽIAROVKY

Ty p C
Halogénová žiarovka:
odstráňte zaisťovaciu
pružinu z pôvodného
miesta.
Ty p A
Žiarovka celá zo skla:
jemne ju potiahnite,
pretože je namontovaná
tlakom.

TYPY ŽIAROVIEK ALEBO SVETIEL

Na vašom vozidle sú nainštalované rôzne typy žiaroviek. Odstránite ich nasledovne:
Ty p B
Žiarovka s bajonetovou
objímkou: zatlačte na
žiarovku a následne
ju otočte proti smeru
hodinových ručičiek.
Výmena halogénových žiaroviek
sa musí vykonávať následne na
niekoľkominútové vypnutie svetlometov
(vážne riziko popálenia). Nedotýkajte sa
žiarovky holými rukami, použite handričku
z nevlasovej tkaniny.
Po ukončení operácie skontrolujte
správnu činnosť svetiel.

132


Výmena žiarovky

3.
Ukazovatele smeru
Typ B
, PY21W - 21W (žltá)


- Otočte suport žiarovky o štvrť
otáčky proti smeru hodinových
ručičiek.

- Odstráňte žiarovku jej miernym
zatlačením a pootočením proti
smeru hodinových ručičiek.

- Vymeňte žiarovku.
- Skontrolujte správne založenie krytu
po celom jeho obvode, aby bola
zabezpečená jeho nepriepustnosť.

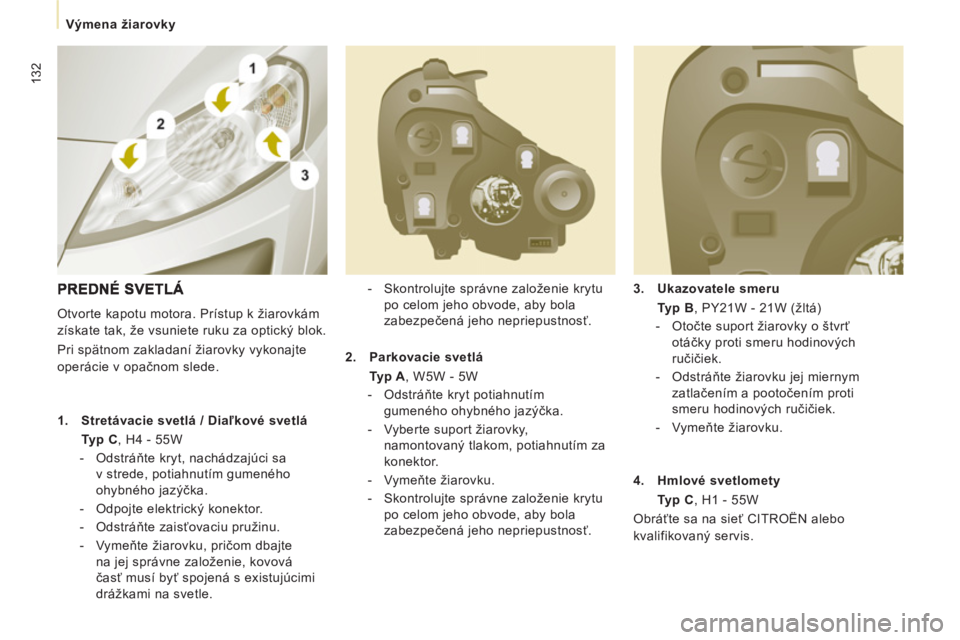

Otvorte kapotu motora. Prístup k žiarovkám
získate tak, že vsuniete ruku za optický blok.
Pri spätnom zakladaní žiarovky vykonajte
operácie v opačnom slede.


1.
Stretávacie svetlá / Diaľkové svetlá
Typ C
, H4 - 55W


- Odstráňte kryt, nachádzajúci sa
v strede, potiahnutím gumeného
ohybného jazýčka.

- Odpojte elektrický konektor.

- Odstráňte zaisťovaciu pružinu.

- Vymeňte žiarovku, pričom dbajte
na jej správne založenie, kovová
časť musí byť spojená s existujúcimi
drážkami na svetle.
2.
Parkovacie svetlá
Typ A
, W5W - 5W


- Odstráňte kryt potiahnutím
gumeného ohybného jazýčka.

- Vyberte suport žiarovky,
namontovaný tlakom, potiahnutím za
konektor.

- Vymeňte žiarovku.

- Skontrolujte správne založenie krytu
po celom jeho obvode, aby bola
zabezpečená jeho nepriepustnosť.
4.
Hmlové svetlomety
Typ C
, H1 - 55W
Obráť
te sa na sieť CITROËN alebo
kvalifikovaný servis.

133
Výmena žiarovky
RÝCHLA POMOC
7

SMEROVÉ SVETLÁ NA BOKUKAROSÉRIE


Typ A
, WY 5W (žltá)


- Potlačte smerové svetlo smerom dozadu
a odstráňte ho.

- Pridržte konektor a otočte držiak
žiarovky o štvrť otáčky smerom doľava.

- Otočte žiarovku o štvrť otáčky smerom
doľava, vyberte ju a vymeňte.

- Pri spätnej montáži zasuňte smerové
svetlo smerom dozadu a následne ho
posuňte späť dopredu.
Vpredu / Vzadu

Žiarovky žltej farby (ukazovatele smeru a
smerové svetlá na boku karosérie) musia
byť nahradené žiarovkami s rovnakými
vlastnosťami a rovnakej farby.

Typ A
, 12V5W - 5W


- Odistite priesvitný kryt tak, že vsuniete
skrutkovač do drážok na každej strane
stropného svetla.

- Potiahnite žiarovku a vymeňte ju.

- Zaistite priesvitný kryt na pôvodné
miesto a skontrolujte jeho uchytenie.



Umývanie pod vysokým tlakom

Pri použití tohto typu umývania počas
čistenia odolných nečistôt sa vyhnite
oblasti svetlometov, svetiel a ich obvodov.
Obmedzíte tak riziko poškodenia ochrannej
vrstvy laku a spojov zabezpečujúcich ich
nepriepustnosť.

134


Výmena žiarovky

ZADNÉ SVETLÁ

Viac informácií o žiarovkách získate v
odseku "Typy žiaroviek".

- Zistite, o ktorú poškodenú žiarovku sa
jedná a následne otvorte zadné dvere
na 180°. Rubrika 2, časť "Otvárania".

- Odstráňte obe uchytávacie matice.
Z exteriéru potiahnite priesvitný blok.

- Pridržte svetlo a súčasne odpojte
elektrický konektor.
- Roztiahnite 8 jazýčkov a vytiahnite
držiak žiarovky.

- Odstráňte poškodenú žiarovku tak, že
ju mierne zatlačíte a otočíte proti smeru
hodinových ručičiek.

- Vymeňte žiarovku.

1.
Brzdové svetlá / parkovacie svetlá

Typ B
, P21/5W - 21/5W

2.
Ukazovatele smeru

Typ B
, PY21W - 21W (žltá)

3.
Svetlá spätného chodu


Typ B
, P21W - 21W

4.
Hmlové svetlá

Typ B
, P21W - 21W Pri spätnej montáži dbajte na správne
založenie:


- 8 jazýčkov,

- dvoch bielych kolíčkov do dvoch
gumených otvorov, ktoré zabezpečia
nepriepustnosť svetla,

- napájacieho kábla, aby nedošlo k
jeho privretiu.

Výmena žiarovky
RÝCHLA POMOC
7
TRETIE BRZDOVÉ SVETLO

Typ A
, W5W - 5W
Typ B
, P21W - 21W

OSVETLENIE ŠPZ


Typ A
, W5W - 5W

S vyklápacími dverami


- Pomocou skrutkovača roztiahnite
priesvitný plastový kryt na bod označený
šípkou.

- Vymeňte žiarovku.

- Založte priesvitný plastový kryt a
zatlačte naň.


S krídlovými dverami


- Odistite vnútorné obloženie.

- Odpojte konektor roztiahnutím jeho
jazýčka.

- Odstráňte plastový kryt.

- Otočte držiak žiarovky o štvrť otáčky
proti smeru hodinových ručičiek.

- Vymeňte žiarovku.


Svetlo umiestnené v exteriéri
(krídlové dvere)


- Odskrutkujte obe skrutky pomocou
skrutkovača Torx
TM
s nástavcom 20.

- Odstráňte svetlo.

- Vymeňte žiarovku.
Svetlo umiestnené v interiéri
(vyklápacie dvere)


- Odskrutkujte obe skrutky pomocou
skrutkovača Torx

TM
s nástavcom 20.

- Odstráňte umelohmotný kryt.

- Roztiahnite oba jazýčky a vytiahnite
držiak žiaroviek.

- Odstráňte poškodenú žiarovku tak, že
na ňu mierne zatlačíte a pootočíte ju
proti smeru hodinových ručičiek.

- Vymeňte žiarovku.

136


Výmena poistky
VÝMENA POISTKY

Tri poistkové skrinky sú umiestnené:


- v prístrojovej doske na pravej strane
(za výklopnou odkladacou priehradkou),

- v interiéri vozidla (v priestore batérie),

- pod kapotou motora.
Odstránenie a založenie poistky

Skôr ako poistku vymeníte, je potrebné
poznať príčinu poruchy a jej odstránenie.

Poškodenú poistku vymeňte vždy za
poistku s rovnakými vlastnosťami. CITROËN sa zbavuje akejkoľvek
zodpovednosti za náklady súvisiace s
uvedením vášho vozidla do pôvodného
stavu alebo poruchy zapríčinené inštaláciou
doplnkového príslušenstva, ktoré CITROËN
nedodáva a ani neodporúča a ktoré
nebolo nainštalované podľa predpisov,
predovšetkým, ak sa jedná o súbor
pripojených doplnkových zariadení so
spotrebou vyššou ako 10 milliampérov. Uvedené označenia sú len poistky, ktoré
môžu byť vymenené užívateľom. V prípade
akéhokoľvek iného zásahu sa obráťte na
sieť CITROËN alebo kvalifikovaný servis.
Pre profesionálnych zástupcov:
podrobné informácie o poistkách a
relé si môžete preštudovať v schematickej
dokumentácii "Metódy" prostredníctvom
siete.

137


Výmena poistky
RÝCHLA POMOC
7

POISTKY PRÍSTROJOVEJ DOSKY
NA PRAVEJ STRANE


- Vyklopte odkladaciu skrinku a následne
ju prudko potiahnite, získate tak prístup
k poistkám.

Poistky


A (ampéry)

Účel


1


15
Zadný stierač skla


2


-
Voľné


3


5
Počítač airbagu


4


10
Snímač uhla volantu, Diagnostická zásuvka, Snímač ESP,
Manuálne vetranie, Stýkač spojky, Výška svetelných lúčov
svetlometov, Čerpadlo filtra na pevné častice


5


30
Spätné zrkadlá s elektrickým ovládaním, Motorček otvárania
okna spolujazdca


6


30
Napájanie predného otvárania okien


7


5
Stropné osvetlenie a osvetlenie príručnej skrinky


8


20
Viacúčelový displej, Siréna alarmu, Autorádio, Menič CD
diskov, Rádiotelefón, Riadiaca jednotka prívesu
(dodatočne montovaná výbava)


9


10
Zásuvka pre príslušenstvo v 2. rade


10


30
Korektor výšky karosérie vzadu, Prepínanie pod volantom,
Združený prístroj


11


15
Diagnostická zásuvka, Stýkač zámku riadenia


12


15
Sada hands free, Počítač airbagu, Počítač pomoci pri
parkovaní


13


5
Riadiaca jednotka motora, Riadiaca jednotka prívesu


14


15
Snímač dažďa, Zadné vetranie, Automatická klimatizácia,
Združený prístroj


15


30
Zamknutie/odomknutie/superuzamknutie otváraní


16


-
Voľné


17



40
Zadné rozmrazované okno, Rozmrazované spätné zrkadlá

138


Výmena poistky

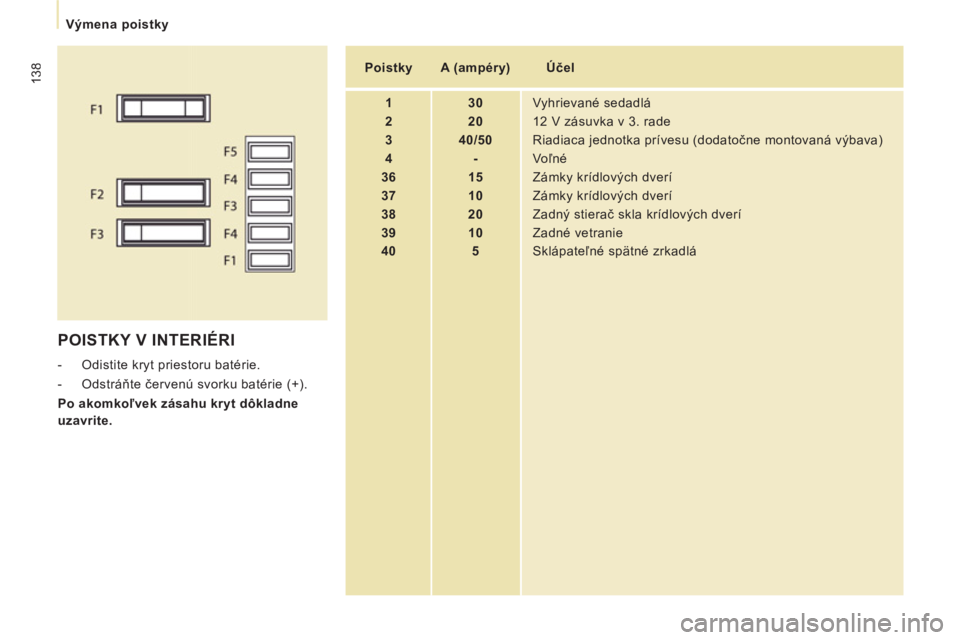

POISTKY V INTERIÉRI



- Odistite kryt priestoru batérie.

- Odstráňte červenú svorku batérie (+).

Po akomkoľvek zásahu kryt dôkladne
uzavrite.

Poistky


A (ampéry)

Účel


1


30
Vyhrievané sedadlá


2


20
12 V zásuvka v 3. rade


3


40/50
Riadiaca jednotka prívesu (dodatočne montovaná výbava)


4


-
Voľné


36


15
Zámky krídlových dverí


37


10
Zámky krídlových dverí


38


20
Zadný stierač skla krídlových dverí


39


10
Zadné vetranie


40


5
Sklápateľné spätné zrkadlá
