CITROEN JUMPER MULTISPACE 2012 Návod na použitie (in Slovak)

139


Výmena poistky
RÝCHLA POMOC
7

POISTKY POD KAPOTOU MOTORA



- Po otvorení kapoty snímte držiak
kvapaliny ostrekovača skla, čím
zjednodušíte prístup.

- Odistite matice a vyklopte skrinku,
čím získate prístup k poistkám.

Poistky


A (ampéry)

Účel


1


20
Počítač motora, Zariadenia pre prívod paliva a vzduchu,
Skupina moto-ventilátor


2


15
Zvuková výstraha


3


10
Čerpadlo predného a zadného ostrekovača skla


4


20
Čerpadlo ostrekovača svetlometov


5


15
Zariadenie pre prívod paliva


6


10
Posilňovač riadenia, Sekundárny stýkač brzdového pedálu


7


10
Brzdový systém (ABS/ESP)


8


20
Ovládač štartéra


9


10
Hlavný stýkač brzdového pedálu


10


30
Zariadenie pre prívod paliva a vzduchu, Zariadenie pre
znižovanie škodlivín


11


40
Predné vetranie


12


30
Predné stierače skla


13


40
Inteligentná riadiaca jednotka


14


30
Voľné

140


Výmena ramienka stierača



Uvedenie ramienok predných
stieračov do servisnej polohy



- Potlačte ovládač stieračov smerom
dole v časovom úseku menej ako
jedna minúta po vypnutí zapaľovania
a stierače sa uvedú do polohy
rovnobežne so stĺpikmi čelného skla
(servisná poloha).
Výmena ramienka predného stierača


- Nadvihnite rameno stierača.

- Odopnite ramienko a snímte ho.

- Nasaďte nové ramienko.

- Sklopte rameno stierača späť na čelné sklo.
Výmena ramienka zadného stierača


- Nadvihnite rameno stierača, odistite a
uvoľnite ramienko stierača.

- Nasaďte nové ramienko stierača a
rameno dajte do pôvodnej polohy.


VÝMENA RAMIENKA STIERAČA



Stierače uvediete do základnej polohy tak,
že zapnete zapaľovanie a zapnete stierače.

141
Odtiahnutie vášho vozidla
RÝCHLA POMOC
7

Bez zdvihnutia vozidla (4 kolesá na zemi)

Vždy používajte vlečnú tyč.


Za prednú časť vozidla



- zatlačením spodnej časti krytu tento
kryt odistíte,

- zaskrutkujte vlečné oko až na doraz.


ŤAHANIE VÁŠHO VOZIDLA
So zdvihnutím vozidla (2 kolesá na zemi)

Odporúča sa zdvihnúť vozidlo za kolesá
pomocou profesionálneho zariadenia na
dvíhanie vozidla.
Za zadnú časť vozidla



- za pomoci mince alebo plochej časti
vlečného oka odistite kryt,

- zaskrutkujte vlečné oko až na doraz.


Vozidlá s mechanickou prevodovkou(verzia diesel)

Na vozidlách vybavených mechanickou
prevodovkou je potrebné umiestniť radiacu
páku do polohy neutrál, nerešpektovanie
tohto špecifického odporúčania by mohlo
mať za následok poškodenie niektorých
brzdových komponentov a stratu činnosti
posilňovača brzdenia pri následnom
naštartovaní vozidla.

142


Odtiahnutie vášho vozidla
Všeobecné odporúčania

Dodržiavajte legislatívu platnú vo vašej
krajine.
Skontrolujte či je váha ťahajúceho vozidla
vyššia ako váha ťahaného vozidla.
Vodič musí ostať za volantom ťahaného
vozidla.
Jazda na diaľnici alebo rýchlostnej
ceste je počas ťahania zakázaná.
Pri odťahovaní vozidla so štyrmi kolesami
na zemi vždy použite homologizovanú
vlečnú tyč; laná a popruhy sú zakázané.
Pri odťahovaní vozidla s vypnutým motorom
sú posilňovač brzdenia a riadenia vyradené
z činnosti.
V nasledovných prípadoch bezpodmienečne
privolajte profesionálnu odťahovú službu:


- vznik poruchy vozidla na diaľnici alebo
rýchlostnej ceste,

- na prevodovke nie je možné zaradiť
neutrál, odblokovať riadenie, uvoľniť
parkovaciu brzdu,

- odťahovanie len s dvomi kolesami na
zemi,

- chýbajúca homologizovaná vlečná tyč...

14
3
TECHNICKÉ PARAMETR
E
8

144


Rozmery

14
5


Rozmery


TECHNICKÉ PARAMETR
E
8


H1

L Celková dĺžka
4 805
5 135

H Celková výška, pruženie pneumatické / kovové
1 895/1 942

A Rázvor
3 000
3 122

B Predný previs

975

C Zadný previs
830
1 038
Celková šírka:
plechového boku

1 870

D s ochrannými lištami

1 895
so sklopenými spätnými zrkadlami
1 986
s vyklopenými spätnými zrkadlami
2 194

E Rozchod predných kolies
1 574

F Rozchod zadných kolies
1 574
Priemer zatáčania medzi obrubníkmi (m)
12,18
12,59
Maximálne zaťaženia (kg)
Užitočné

1 000
Na streche

170

ROZMERY (MM)

Vozidlo je v ponuke v 2 dĺžkach (L1, L2) a jednej výške (H1),
oboznámte sa s nasledujúcimi tabuľkami:

146


Rozmery






ZADNÉ DVERE

(mm)






L1




L2








H1





N Užitočná výška




1 272





O Užitočná šírka




1 237

147


Rozmery


TECHNICKÉ PARAMETR
E
8






BOČNÉ POSUVNÉ DVERE

(mm)






L1




L2








H1





P Výška




1 203





Q Šírka




924

148

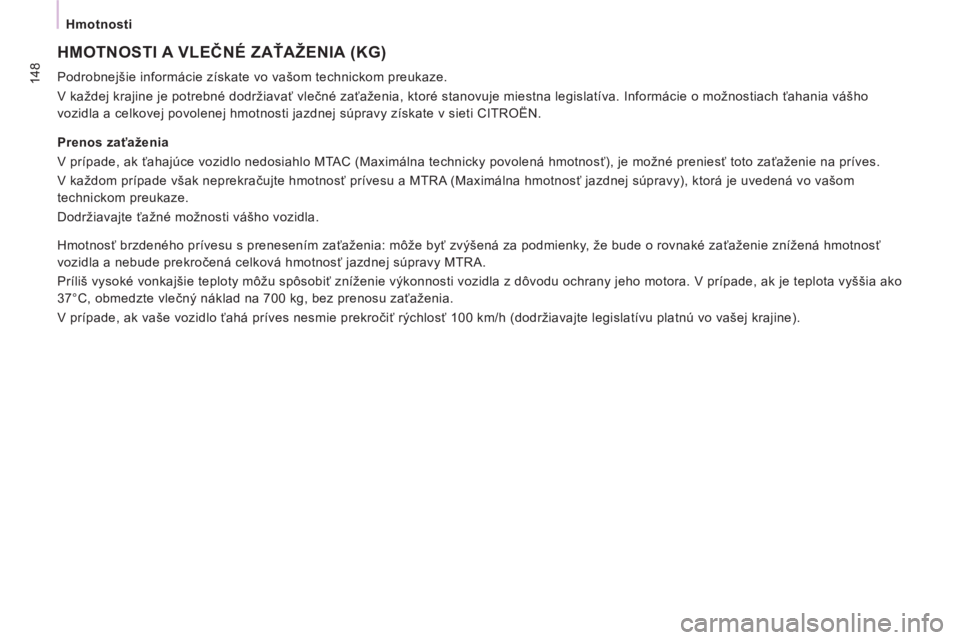

Hmotnosti

HMOTNOSTI A VLEČNÉ ZAŤAŽENIA (KG)

Podrobnejšie informácie získate vo vašom technickom preukaze.
V každej krajine je potrebné dodržiavať vlečné zaťaženia, ktoré stanovuje miestna legislatíva. Informácie o možnostiach ťahania vášho
vozidla a celkovej povolenej hmotnosti jazdnej súpravy získate v sieti CITROËN.

Prenos zaťaženia
V prípade, ak ťahajúce vozidlo nedosiahlo MTAC (Maximálna technicky povolená hmotnosť), je možné preniesť toto zaťaženie na príves.
V každom prípade však neprekračujte hmotnosť prívesu a MTRA (Maximálna hmotnosť jazdnej súpravy), ktorá je uvedená vo vašom
technickom preukaze.
Dodržiavajte ťažné možnosti vášho vozidla.

Hmotnosť brzdeného prívesu s prenesením zaťaženia: môže byť zvýšená za podmienky, že bude o rovnaké zaťaženie znížená hmotnosť
vozidla a nebude prekročená celková hmotnosť jazdnej súpravy MTRA.
Príliš vysoké vonkajšie teploty môžu spôsobiť zníženie výkonnosti vozidla z dôvodu ochrany jeho motora. V prípade, ak je teplota vyššia ako
37°C, obmedzte vlečný náklad na 700 kg, bez prenosu zaťaženia.
V prípade, ak vaše vozidlo ťahá príves nesmie prekročiť rýchlosť 100 km/h (dodržiavajte legislatívu platnú vo vašej krajine).
