CITROEN JUMPER SPACETOURER 2017 Manual do condutor (in Portuguese)

179
Spacetourer-VP_pt_Chap05_securite_ed01-2016

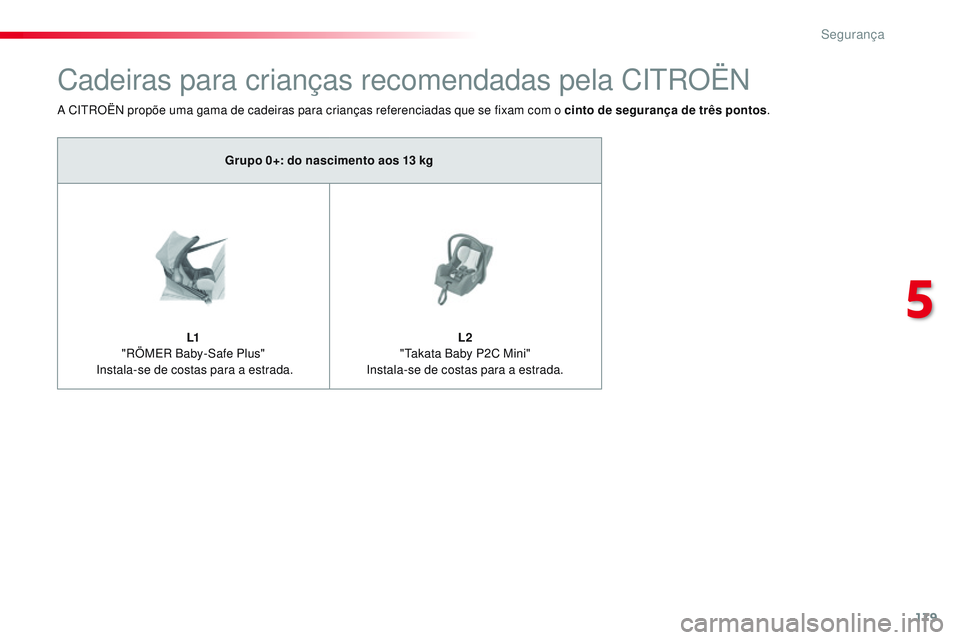

Cadeiras para crianças recomendadas pela CITROËN
A CITROËN propõe uma gama de cadeiras para crianças referenciadas que se fixam com o cinto de segurança de três pontos.
Grupo 0+: do nascimento aos 13 kg
L1
"

RÖMER Baby-Safe Plus"
Instala-se de costas para a estrada. L2

"

Takata Baby P2C Mini"
Instala-se de costas para a estrada.
5
Segurança

180

Spacetourer-VP_pt_Chap05_securite_ed01-2016

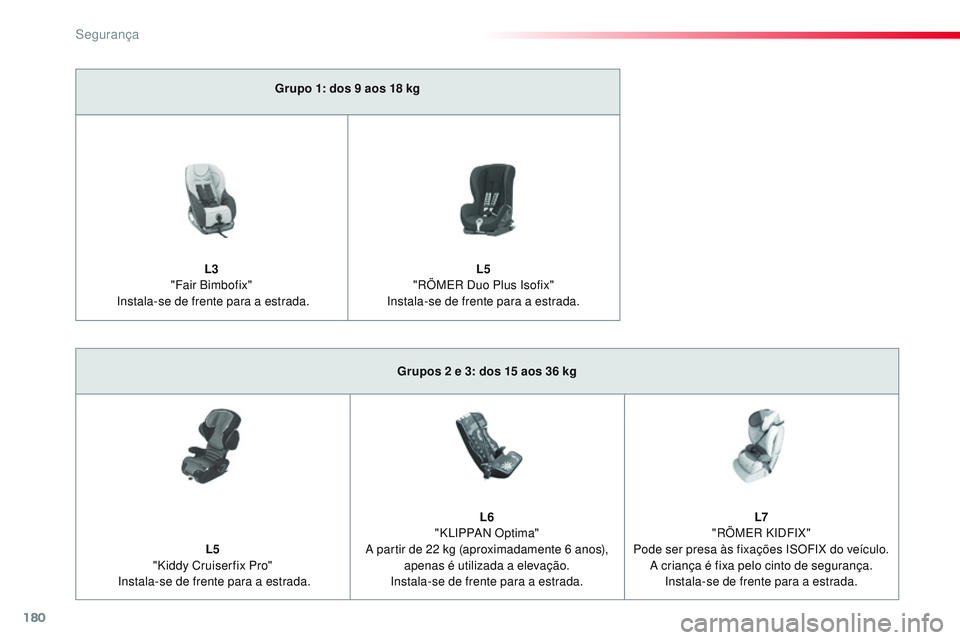

Grupo 1: dos 9 aos 18 kg
L
3

"

Fair Bimbofix"
Instala-se de frente para a estrada. L5

"

RÖMER Duo Plus Isofix"
Instala-se de frente para a estrada.
Grupos 2
e 3: dos 15 aos 36 kg
L5

"

Kiddy Cruiser fix Pro"
Instala-se de frente para a estrada. L6

"

KLIPPAN Optima"
A partir de 22
kg (aproximadamente 6 anos),
apenas é utilizada a elevação.
Instala-se de frente para a estrada. L7
"

RÖMER KIDFIX"
Pode ser presa às fixações ISOFIX do veículo. A criança é fixa pelo cinto de segurança.Instala-se de frente para a estrada.
Segurança

181
Spacetourer-VP_pt_Chap05_securite_ed01-2016

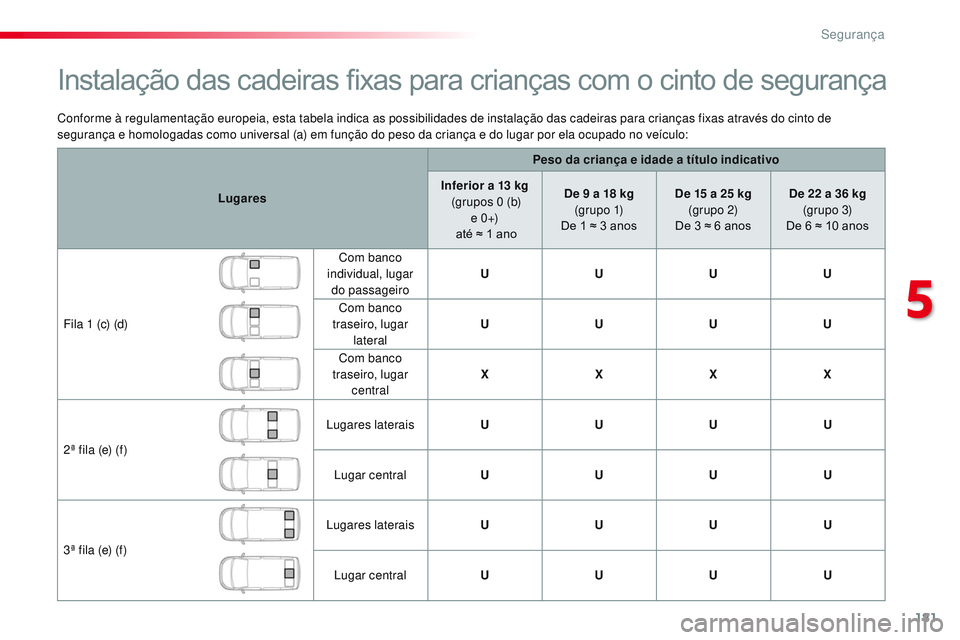

Conforme à regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças fixas através do cinto de
segurança e homologadas como universal (a) em função do peso da criança e do lugar por ela ocupado no veículo:Lugares Peso da criança e idade a título indicativo
Inferior a 13
kg
(grupos 0
(b)
e 0 +)
até ≈ 1
anoDe 9
a 18 kg
(g r u p o 1)
De 1
≈ 3 anosDe 15
a 25 kg
(gr upo 2)
De 3
≈ 6 anosDe 22
a 36 kg
(grupo 3)
De 6
≈ 10 anos
Fila 1
(c) (d) Com banco
individual, lugar do passageiro U
UUU
Com banco
traseiro, lugar lateral U
UUU
Com banco
traseiro, lugar central X
XXX
2ª fila (e) (f) Lugares laterais
UUUU
Lugar central UUUU
3ª fila (e) (f) Lugares laterais
UUUU
Lugar central UUUU
Instalação das cadeiras fixas para crianças com o cinto de segurança
5
Segurança

182
Spacetourer-VP_pt_Chap05_securite_ed01-2016

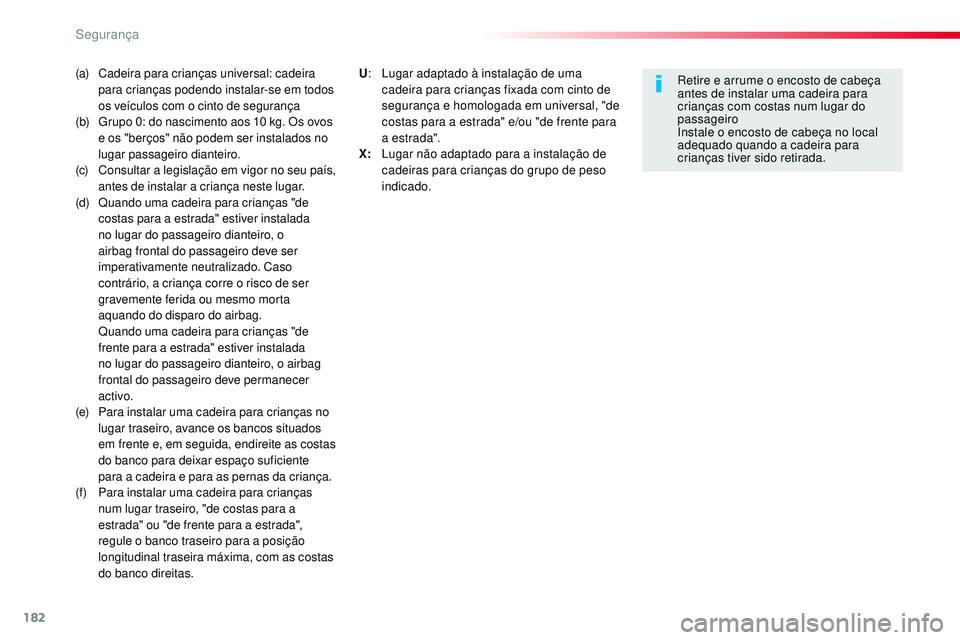

(a) Cadeira para crianças universal: cadeira para crianças podendo instalar-se em todos
os veículos com o cinto de segurança
(b)

G
rupo 0: do nascimento aos 10 kg. Os ovos
e os "berços" não podem ser instalados no
lugar passageiro dianteiro.
(c)

C
onsultar a legislação em vigor no seu país,
antes de instalar a criança neste lugar.
(d)

Q
uando uma cadeira para crianças "de
costas para a estrada" estiver instalada
no lugar do passageiro dianteiro, o
airbag frontal do passageiro deve ser
imperativamente neutralizado. Caso
contrário, a criança corre o risco de ser
gravemente ferida ou mesmo morta
aquando do disparo do airbag.
Q

uando uma cadeira para crianças "de
frente para a estrada" estiver instalada
no lugar do passageiro dianteiro, o airbag
frontal do passageiro deve permanecer
activo.
(e)

P
ara instalar uma cadeira para crianças no
lugar traseiro, avance os bancos situados
em frente e, em seguida, endireite as costas
do banco para deixar espaço suficiente
para a cadeira e para as pernas da criança.
(f)

P
ara instalar uma cadeira para crianças
num lugar traseiro, "de costas para a
estrada" ou "de frente para a estrada",
regule o banco traseiro para a posição
longitudinal traseira máxima, com as costas
do banco direitas. Retire e arrume o encosto de cabeça
antes de instalar uma cadeira para
crianças com costas num lugar do
passageiro
Instale o encosto de cabeça no local
adequado quando a cadeira para
crianças tiver sido retirada.
U
: L ugar adaptado à instalação de uma
cadeira para crianças fixada com cinto de
segurança e homologada em universal, "de
costas para a estrada" e/ou "de frente para
a estrada".
X:

L
ugar não adaptado para a instalação de
cadeiras para crianças do grupo de peso
indicado.
Segurança

183
Spacetourer-VP_pt_Chap05_securite_ed01-2016

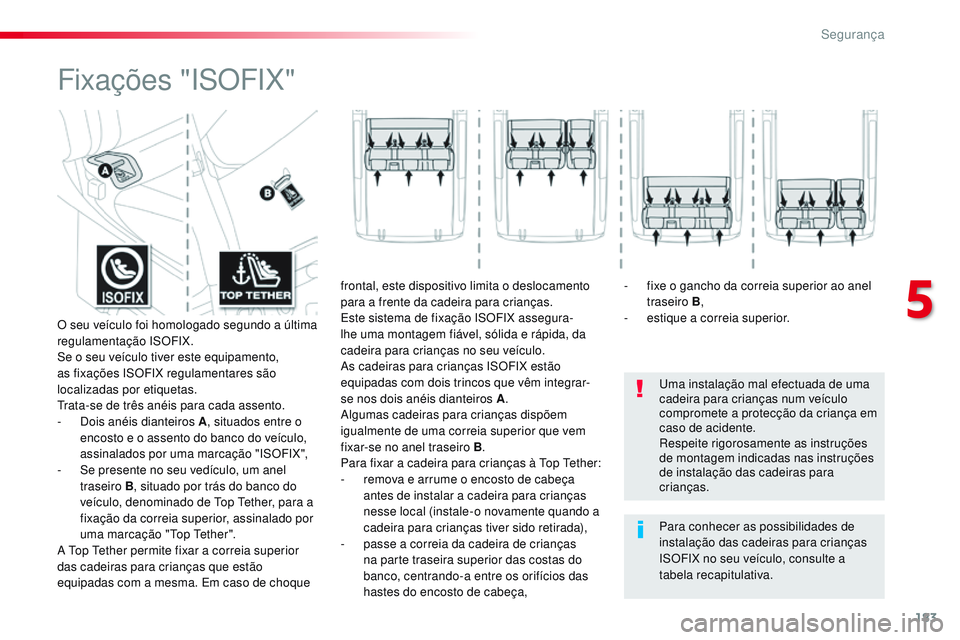

Fixações "ISOFIX"
Uma instalação mal efectuada de uma
cadeira para crianças num veículo
compromete a protecção da criança em
caso de acidente.
Para conhecer as possibilidades de
instalação das cadeiras para crianças
ISOFIX no seu veículo, consulte a
tabela recapitulativa. Respeite rigorosamente as instruções
de montagem indicadas nas instruções
de instalação das cadeiras para
crianças.
O seu veículo foi homologado segundo a última
regulamentação ISOFIX.
Se o seu veículo tiver este equipamento,
as fixações ISOFIX regulamentares são
localizadas por etiquetas.
Trata-se de três anéis para cada assento.
-

D

ois anéis dianteiros A , situados entre o
encosto e o assento do banco do veículo,
assinalados por uma marcação "ISOFIX",
-

S

e presente no seu vedículo, um anel
traseiro B, situado por trás do banco do
veículo, denominado de Top Tether, para a
fixação da correia superior, assinalado por
uma marcação "Top Tether".
A Top Tether permite fixar a correia superior
das cadeiras para crianças que estão
equipadas com a mesma. Em caso de choque frontal, este dispositivo limita o deslocamento
para a frente da cadeira para crianças.
Este sistema de fixação ISOFIX assegura-
lhe uma montagem fiável, sólida e rápida, da
cadeira para crianças no seu veículo.
As cadeiras para crianças ISOFIX estão
equipadas com dois trincos que vêm integrar-
se nos dois anéis dianteiros A
.
Algumas cadeiras para crianças dispõem
igualmente de uma correia superior que vem
fixar-se no anel traseiro B .
Para fixar a cadeira para crianças à Top Tether:
-

r

emova e arrume o encosto de cabeça
antes de instalar a cadeira para crianças
nesse local (instale-o novamente quando a
cadeira para crianças tiver sido retirada),
-

p

asse a correia da cadeira de crianças
na parte traseira superior das costas do
banco, centrando-a entre os orifícios das
hastes do encosto de cabeça, -

f

ixe o gancho da correia superior ao anel
traseiro B,
-
es
tique a correia superior.
5
Segurança

184
Spacetourer-VP_pt_Chap05_securite_ed01-2016

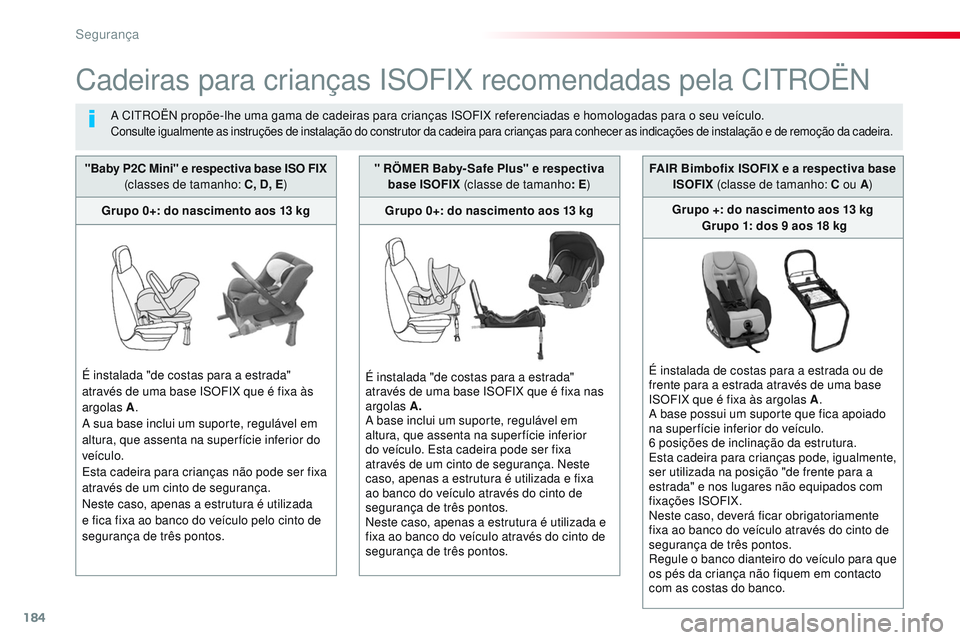

Cadeiras para crianças ISOFIX recomendadas pela CITROËN
A CITROËN propõe-lhe uma gama de cadeiras para crianças ISOFIX referenciadas e homologadas para o seu veículo.Consulte igualmente as instruções de instalação do construtor da cadeira para crianças para conhecer as indicações de instalação e de remoção da cadeira.
"Baby P2C Mini" e respectiva base ISO FIX
(classes de tamanho: C, D, E )
Grupo 0+: do nascimento aos 13
kg
É instalada "de costas para a estrada"
através de uma base ISOFIX que é fixa às
argolas A .
A sua base inclui um suporte, regulável em
altura, que assenta na super fície inferior do
veículo.
Esta cadeira para crianças não pode ser fixa
através de um cinto de segurança.
Neste caso, apenas a estrutura é utilizada
e fica fixa ao banco do veículo pelo cinto de
segurança de três pontos. FAIR Bimbofix ISOFIX e a respectiva base
ISOFIX (classe de tamanho: C ou A )
Grupo +: do nascimento aos 13
kg
Grupo 1: dos 9
aos 18 kg
É instalada de costas para a estrada ou de
frente para a estrada através de uma base
ISOFIX que é fixa às argolas A .
A base possui um suporte que fica apoiado
na super fície inferior do veículo.
6
posições de inclinação da estrutura.
Esta cadeira para crianças pode, igualmente,
ser utilizada na posição "de frente para a
estrada" e nos lugares não equipados com
fixações ISOFIX.
Neste caso, deverá ficar obrigatoriamente
fixa ao banco do veículo através do cinto de
segurança de três pontos.
Regule o banco dianteiro do veículo para que
os pés da criança não fiquem em contacto
com as costas do banco.
" RÖMER Baby- Safe Plus" e respectiva
base ISOFIX (classe de tamanho : E)
Grupo 0+: do nascimento aos 13
kg
É instalada "de costas para a estrada"
através de uma base ISOFIX que é fixa nas
argolas A.
A base inclui um suporte, regulável em
altura, que assenta na super fície inferior
do veículo. Esta cadeira pode ser fixa
através de um cinto de segurança. Neste
caso, apenas a estrutura é utilizada e fixa
ao banco do veículo através do cinto de
segurança de três pontos.
Neste caso, apenas a estrutura é utilizada e
fixa ao banco do veículo através do cinto de
segurança de três pontos.
Segurança

185
Spacetourer-VP_pt_Chap05_securite_ed01-2016

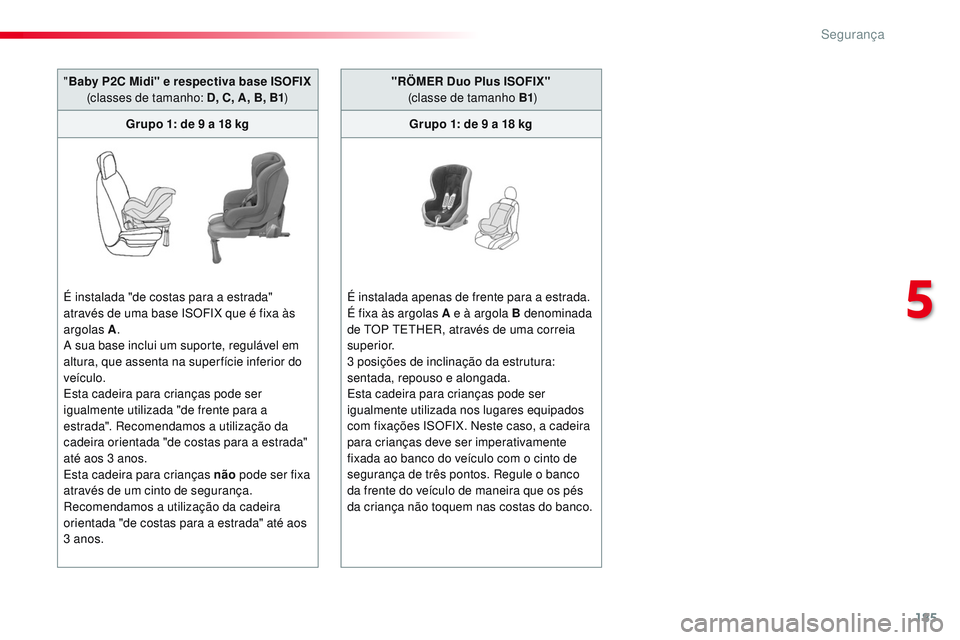

"Baby P2C Midi" e respectiva base ISOFIX
(classes de tamanho: D, C, A, B, B1 )
Grupo 1: de 9
a 18 kg
É instalada "de costas para a estrada"
através de uma base ISOFIX que é fixa às
argolas A .
A sua base inclui um suporte, regulável em
altura, que assenta na super fície inferior do
veículo.
Esta cadeira para crianças pode ser
igualmente utilizada "de frente para a
estrada". Recomendamos a utilização da
cadeira orientada "de costas para a estrada"
até aos 3
anos.
Esta cadeira para crianças não pode ser fixa
através de um cinto de segurança.
Recomendamos a utilização da cadeira
orientada "de costas para a estrada" até aos
3
anos. "RÖMER Duo Plus ISOFIX"
(classe de tamanho B1 )
Grupo 1: de 9
a 18 kg
É instalada apenas de frente para a estrada.
É fixa às argolas A e à argola B denominada
de TOP TETHER, através de uma correia
superior.
3
posições de inclinação da estrutura:
sentada, repouso e alongada.
Esta cadeira para crianças pode ser
igualmente utilizada nos lugares equipados
com fixações ISOFIX. Neste caso, a cadeira
para crianças deve ser imperativamente
fixada ao banco do veículo com o cinto de
segurança de três pontos. Regule o banco
da frente do veículo de maneira que os pés
da criança não toquem nas costas do banco.
5
Segurança

186
Spacetourer-VP_pt_Chap05_securite_ed01-2016

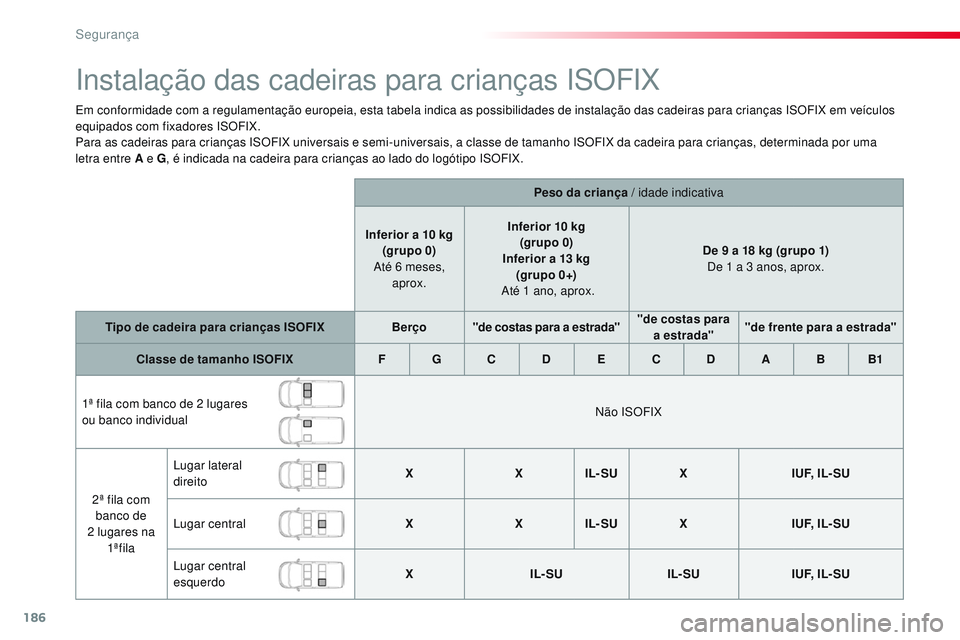

Instalação das cadeiras para crianças ISOFIX
Em conformidade com a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças ISOFIX em veículos
equipados com fixadores ISOFIX.
Para as cadeiras para crianças ISOFIX universais e semi-universais, a classe de tamanho ISOFIX da cadeira para crianças, determinada por uma
letra entre A e G, é indicada na cadeira para crianças ao lado do logótipo ISOFIX.
Peso da criança / idade indicativa
Inferior a 10
kg
(grupo 0)
Até 6
meses,
aprox. Inferior 10
kg
(grupo 0)
Inferior a 13
kg
(grupo 0+)
Até 1
ano, aprox.De 9
a 18 kg (grupo 1)
De 1
a 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Berço"de costas para a estrada" "de costas para
a estrada" "de frente para a estrada"
Classe de tamanho ISOFIX F G C D E C D A B B1
1ª fila com banco de 2
lugares
ou banco individual Não ISOFIX
2ª fila com banco de
2
lugares na 1ªfila Lugar lateral
direito
X
XIL- SU X I U F, I L - S U
Lugar central XXIL- SU X I U F, I L - S U
Lugar central
esquerdo X
IL- SU IL- SUI U F, I L - S U
Segurança

187
Spacetourer-VP_pt_Chap05_securite_ed01-2016

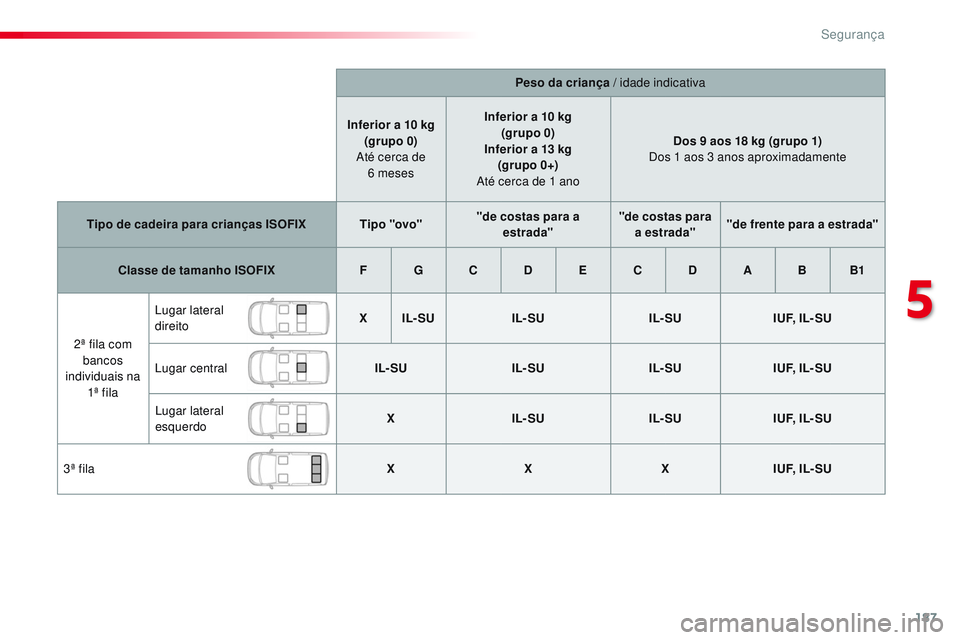

Peso da criança / idade indicativa
Inferior a 10

kg
(grupo 0)
Até cerca de 6


meses Inferior a 10
kg
(grupo 0)
Inferior a 13
kg
(grupo 0+)
Até cerca de 1
ano Dos 9
aos 18 kg (grupo 1)
Dos 1
aos 3 anos aproximadamente
Tipo de cadeira para crianças ISOFIX Tipo "ovo""de costas para a
estrada" "de costas para
a estrada" "de frente para a estrada"
Classe de tamanho ISOFIX F G C D E C D A B B1
2ª fila com bancos
individuais na 1ª fila Lugar lateral
direito
X
IL- SU IL- SU IL- SUI U F, I L - S U
Lugar central IL- SUIL- SUIL- SUI U F, I L - S U
Lugar lateral
esquerdo X
IL- SU IL- SUI U F, I L - S U
3ª fila XXXI U F, I L - S U
5
Segurança

188
Spacetourer-VP_pt_Chap05_securite_ed01-2016

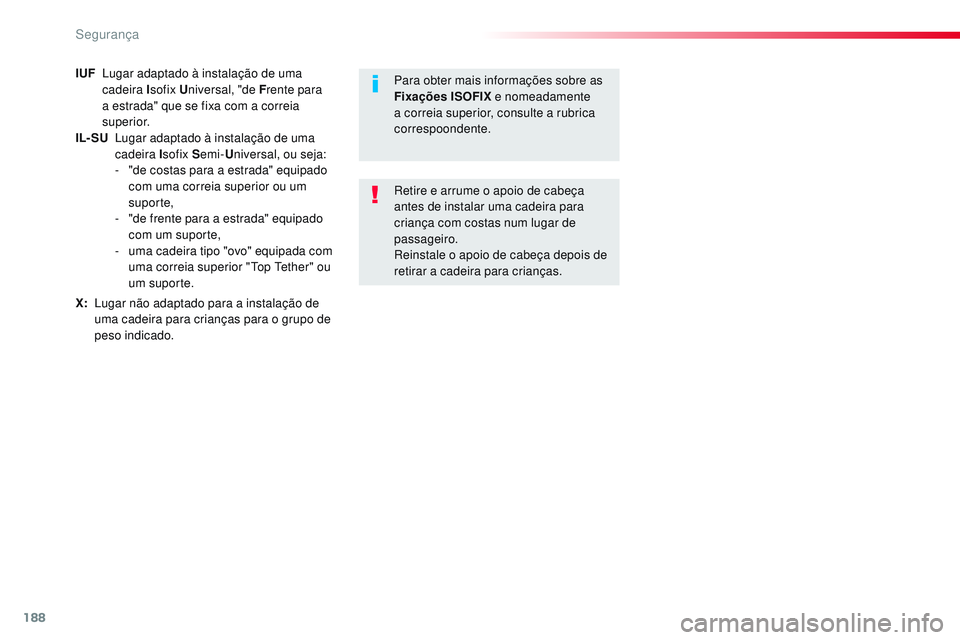

IUF Lugar adaptado à instalação de uma
cadeira I sofix Universal, "de F rente para
a estrada" que se fixa com a correia
superior.
IL- SU

L
ugar adaptado à instalação de uma
cadeira I sofix Semi-Universal, ou seja:
-

"
de costas para a estrada" equipado
com uma correia superior ou um
suporte,
-

"
de frente para a estrada" equipado
com um suporte,
-

u
ma cadeira tipo "ovo" equipada com
uma correia superior "Top Tether" ou
um suporte.
X:

L
ugar não adaptado para a instalação de
uma cadeira para crianças para o grupo de
peso indicado. Retire e arrume o apoio de cabeça
antes de instalar uma cadeira para
criança com costas num lugar de
passageiro.
Reinstale o apoio de cabeça depois de
retirar a cadeira para crianças. Para obter mais informações sobre as
Fixações ISOFIX
e nomeadamente
a correia superior, consulte a rubrica
correspoondente.
Segurança
