CITROEN JUMPER SPACETOURER 2017 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2017, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2017Pages: 774, PDF Size: 77.81 MB
Page 221 of 774

219
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
F Com o motor em funcionamento, regular a luminosidade das informações graças às
teclas 3 :
-
n
o "sol" para aumentar a luminosidade,
-
na
"lua" para diminuir a luminosidade.

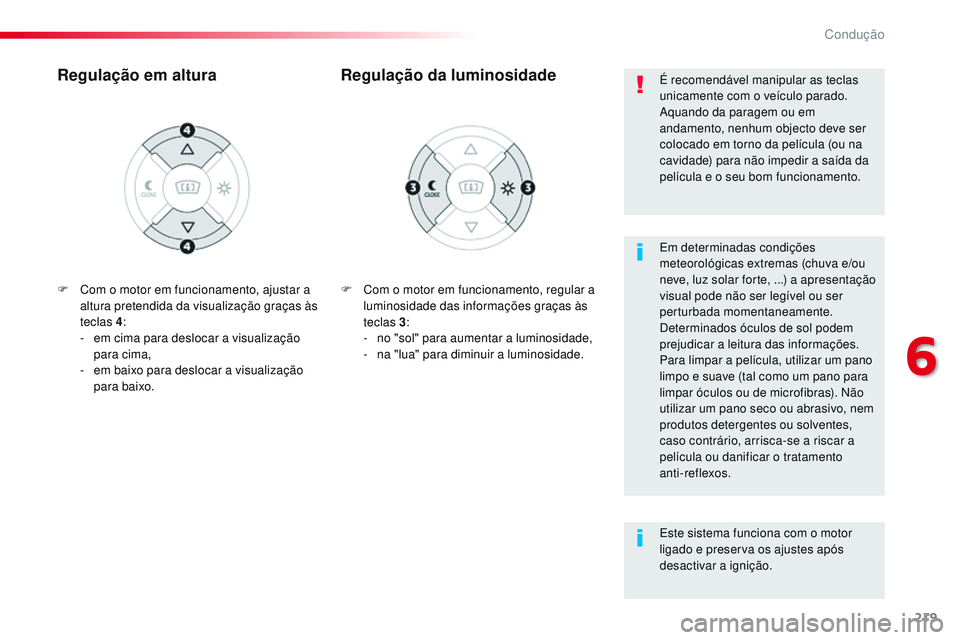

Regulação da luminosidade
Regulação em altura
Em determinadas condições
meteorológicas extremas (chuva e/ou
neve, luz solar forte, ...) a apresentação
visual pode não ser legível ou ser
perturbada momentaneamente.
Determinados óculos de sol podem
prejudicar a leitura das informações.
Para limpar a película, utilizar um pano
limpo e suave (tal como um pano para
limpar óculos ou de microfibras). Não
utilizar um pano seco ou abrasivo, nem
produtos detergentes ou solventes,
caso contrário, arrisca-se a riscar a
película ou danificar o tratamento
anti-reflexos. É recomendável manipular as teclas
unicamente com o veículo parado.
Aquando da paragem ou em
andamento, nenhum objecto deve ser
colocado em torno da película (ou na
cavidade) para não impedir a saída da
película e o seu bom funcionamento.
Este sistema funciona com o motor
ligado e preserva os ajustes após
desactivar a ignição.
F
C
om o motor em funcionamento, ajustar a
altura pretendida da visualização graças às
teclas 4:
-
e
m cima para deslocar a visualização
para cima,
-
e
m baixo para deslocar a visualização
para baixo.
6
Condução
Page 222 of 774

220
MEM
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

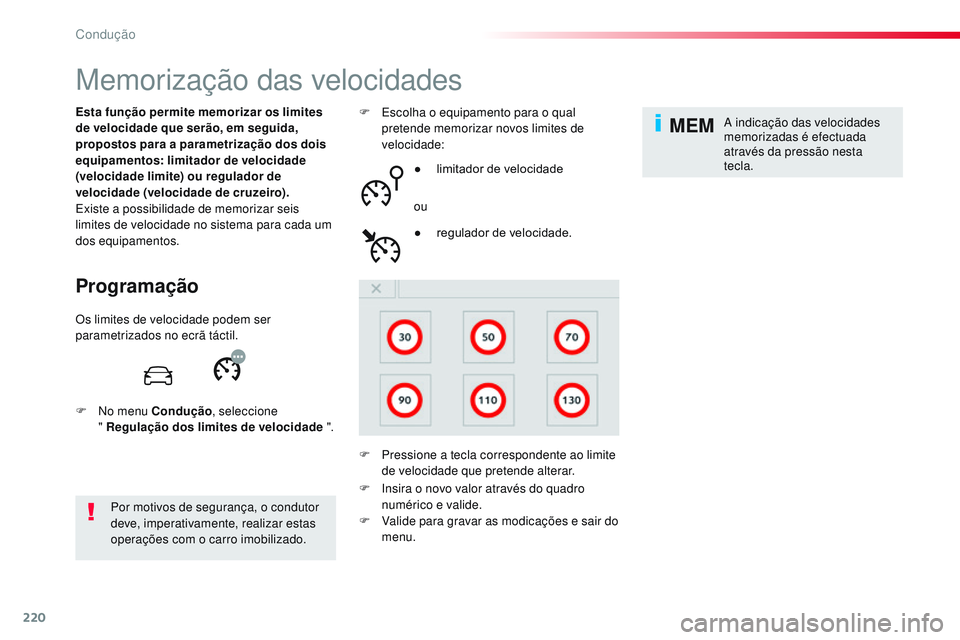

Memorização das velocidades
Programação
Esta função permite memorizar os limites
de velocidade que serão, em seguida,
propostos para a parametrização dos dois
equipamentos: limitador de velocidade
(velocidade limite) ou regulador de
velocidade (velocidade de cruzeiro).
Existe a possibilidade de memorizar seis
limites de velocidade no sistema para cada um
dos equipamentos.Por motivos de segurança, o condutor
deve, imperativamente, realizar estas
operações com o carro imobilizado. F
E scolha o equipamento para o qual
pretende memorizar novos limites de
velocidade:
●
l
imitador de velocidade
ou
F
P
ressione a tecla correspondente ao limite
de velocidade que pretende alterar. ●
r
egulador de velocidade.A indicação das velocidades
memorizadas é efectuada
através da pressão nesta
tecla.
Os limites de velocidade podem ser
parametrizados no ecrã táctil.
F
N
o menu Condução , seleccione
" Regulação dos limites de velocidade ".
F
I
nsira o novo valor através do quadro
numérico e valide.
F
V
alide para gravar as modicações e sair do
menu.
Condução
Page 223 of 774

221
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
Reconhecimento do limite de velocidade
Este sistema permite visualizar no quadro
de bordo a velocidade máxima autorizada
detectada pela câmara.
Os limites de velocidade específicos, tal como
os que são destinados aos pesos pesados, não
são apresentados.
A visualização do limite de velocidade no
quadro de bordo é actualizado assim que
ultrapassar um painel de sinalização destinado
aos veículos (veículos de passageiros).
Princípios
Consoante o equipamento, o sistema
assume as informações de limitação
de velocidade provenientes da
cartografia do sistema de navegação.
A unidade da limitação de velocidade
(km/h ou mph) depede do país onde
conduz.
Deverá ser levada em consideração
aquando do respeito da velocidade
máxima autorizada.
Para que o sistema funcione
correctamente quando mudar de país,
a unidade da velocidade do quadro de
bordo deverá corresponder à do país
onde o veículo circula. Consoante o equipamento, através de uma
câmara implantada na parte superior do pára-
brisas, este sistema detecta e lê os painéis de
limitação de velocidade e de fim de limitação
de velocidade.
Consoante o equipamento, o sistema assume
a câmara e as informações provenientes da
cartografia do sistema de navegação.
Para não perturbar o funcionamento
correcto do sistema: limpe
regularmente o campo de visão da
câmara. A leitura automática dos painéis é
um sistema de ajuda à condução e
nem sempre apresenta os limites de
velocidade correctamente.
Os painéis de limitação de velocidade
presentes na estrada são sempre
prioritários à informação do sistema.
O sistema não pode, em caso algum,
substituir a vigilância do condutor.
O condutor deverá respeitar o código
a estrada e deverá adaptar, em todas
as circunstâncias, a sua velocidade às
condições climatéricas e de circulação.
É possível que o sistema não apresente
limitação de velocidade se não detectar
nenhum painel durante um período pré-
determinado.
O sistema foi concebido para detectar
os painéis em conformidade com
a Convenção de Viena sobre a
sinalização rodoviária.
Para obter uma informação pertinente
de limitação de velocidade proveniente
do sistema de navegação é necessário
actualizar regularmente a sua
cartografia.
6
Condução
Page 224 of 774

222
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
O sistema fica activo mas não detecta a
informação de limitação de velocidade.O condutor, se assim o entender,
adapta a velocidade do veículo
consoante as informações fornecidas
pelo sistema.

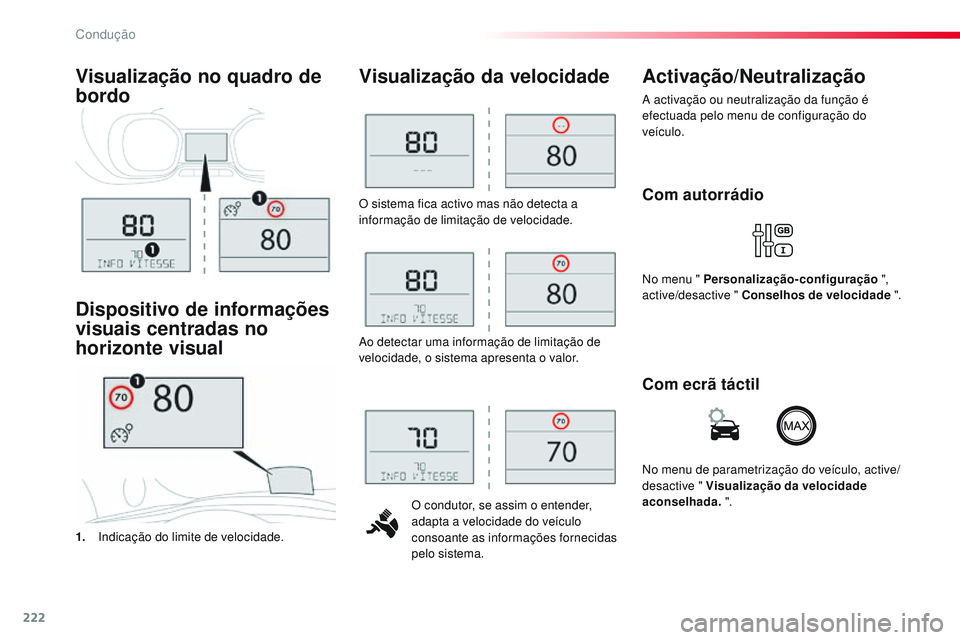

Visualização da velocidade
1. Indicação do limite de velocidade.
Dispositivo de informações
visuais centradas no
horizonte visual Activação/Neutralização
A activação ou neutralização da função é
efectuada pelo menu de configuração do
veículo.
Visualização no quadro de
bordo
Ao detectar uma informação de limitação de
velocidade, o sistema apresenta o valor.
Com autorrádio
No menu " Personalização-configuração
",
active/desactive " Conselhos de velocidade ".
Com ecrã táctil
No menu de parametrização do veículo, active/
desactive " Visualização da velocidade
aconselhada. ".
Condução
Page 225 of 774

223
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
Memorização da velocidade
de referência

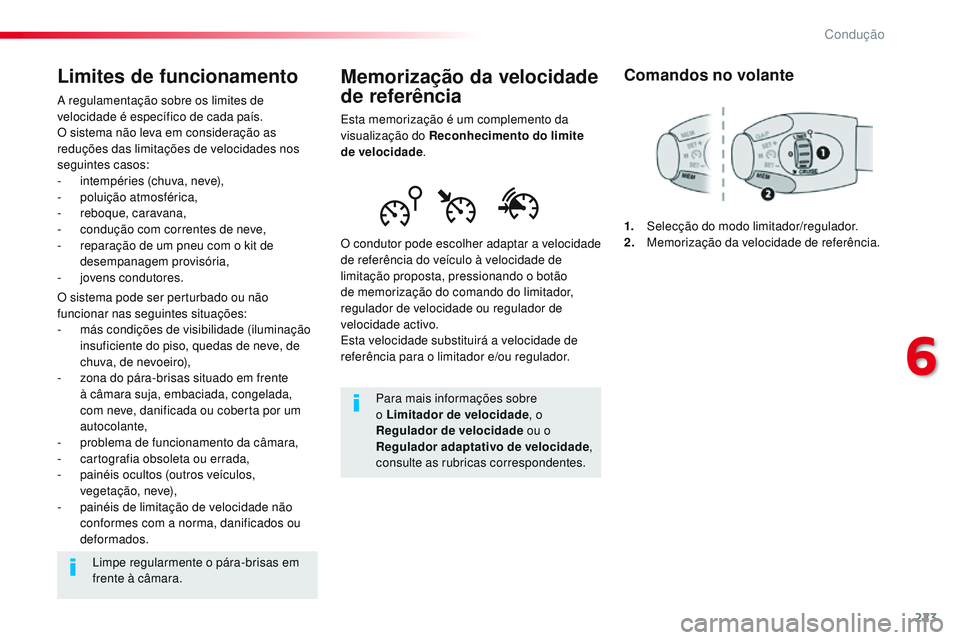

Esta memorização é um complemento da
visualização do Reconhecimento do limite
de velocidade.
O condutor pode escolher adaptar a velocidade
de referência do veículo à velocidade de
limitação proposta, pressionando o botão
de memorização do comando do limitador,
regulador de velocidade ou regulador de
velocidade activo.
Esta velocidade substituirá a velocidade de
referência para o limitador e/ou regulador. Para mais informações sobre
o Limitador de velocidade , o
Regulador de velocidade ou o
Regulador adaptativo de velocidade ,
consulte as rubricas correspondentes.
Comandos no volante
1. Selecção do modo limitador/regulador.
2. M emorização da velocidade de referência.
Limites de funcionamento
A regulamentação sobre os limites de
velocidade é específico de cada país.
O sistema não leva em consideração as
reduções das limitações de velocidades nos
seguintes casos:
-
i
ntempéries (chuva, neve),
-
p
oluição atmosférica,
-
r
eboque, caravana,
-
c
ondução com correntes de neve,
-
r
eparação de um pneu com o kit de
desempanagem provisória,
-
j
ovens condutores.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
-
m
ás condições de visibilidade (iluminação
insuficiente do piso, quedas de neve, de
chuva, de nevoeiro),
-
z
ona do pára-brisas situado em frente
à câmara suja, embaciada, congelada,
com neve, danificada ou coberta por um
autocolante,
-
p
roblema de funcionamento da câmara,
-
c
artografia obsoleta ou errada,
-
p
ainéis ocultos (outros veículos,
vegetação, neve),
-
p
ainéis de limitação de velocidade não
conformes com a norma, danificados ou
deformados.
Limpe regularmente o pára-brisas em
frente à câmara.
6
Condução
Page 226 of 774

224
MEMMEM
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

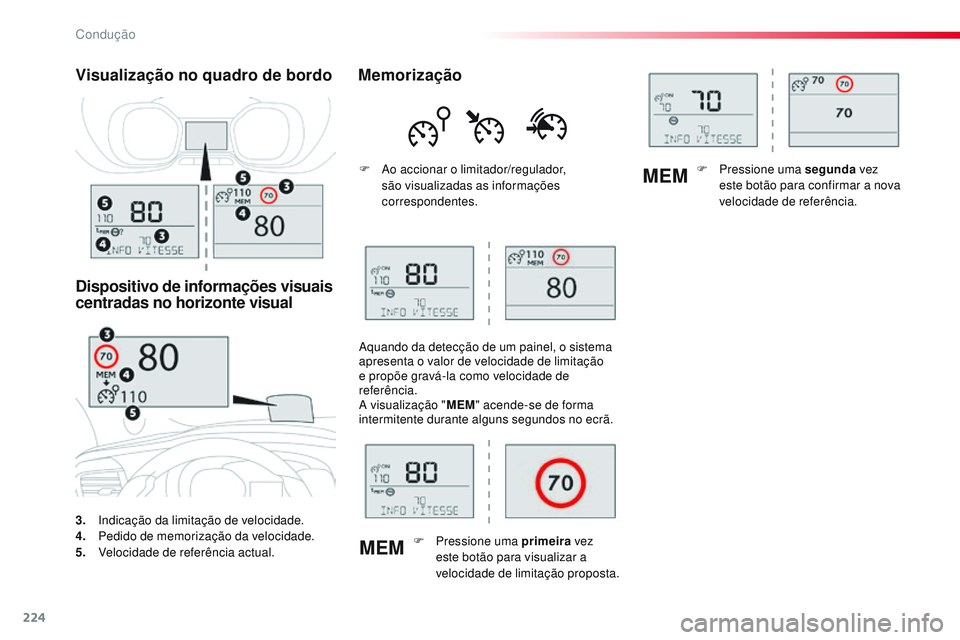

3. Indicação da limitação de velocidade.
4. Pe
dido de memorização da velocidade.
5.
V
elocidade de referência actual.
Visualização no quadro de bordo
Dispositivo de informações visuais
centradas no horizonte visual Memorização
F Ao accionar o limitador/regulador,
são visualizadas as informações
correspondentes.
Aquando da detecção de um painel, o sistema
apresenta o valor de velocidade de limitação
e propõe gravá-la como velocidade de
referência.
A visualização " MEM" acende-se de forma
intermitente durante alguns segundos no ecrã.
F
P
ressione uma primeira vez
este botão para visualizar a
velocidade de limitação proposta. F
P ressione uma segunda
vez
este botão para confirmar a nova
velocidade de referência.
Condução
Page 227 of 774

225
GAP
MEM
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
Comandos no volante
6. Indicação de activação/pausa da limitação.
7. I ndicação de selecção do modo limitador.
8.
V
alor da velocidade de referência.

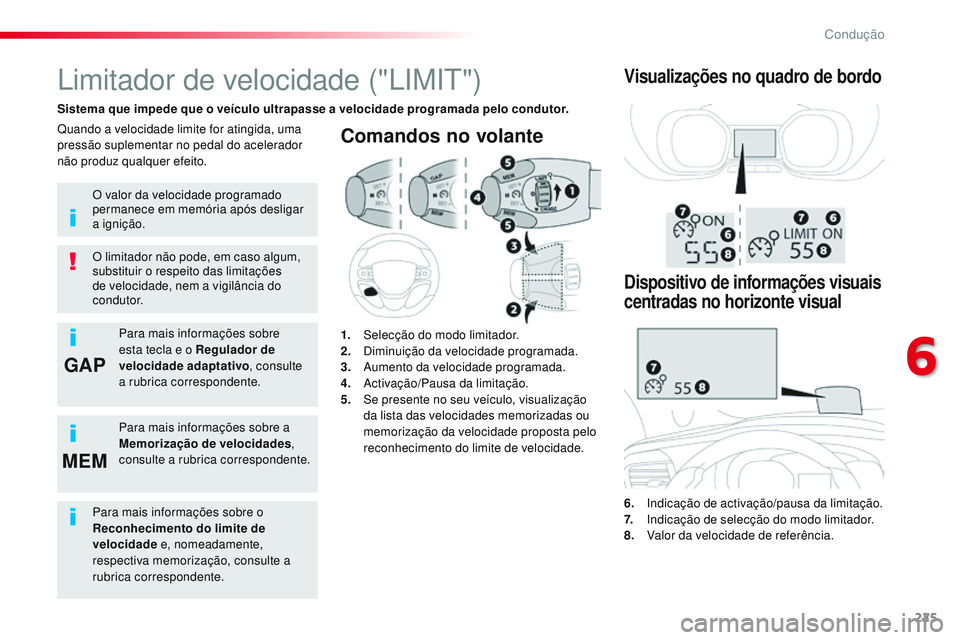

Limitador de velocidade ("LIMIT")
Sistema que impede que o veículo ultrapasse a velocidade programada pelo condutor.
O limitador não pode, em caso algum,
substituir o respeito das limitações
de velocidade, nem a vigilância do
condutor.
Quando a velocidade limite for atingida, uma
pressão suplementar no pedal do acelerador
não produz qualquer efeito.
1.
S
elecção do modo limitador.
2.
D
iminuição da velocidade programada.
3.
A
umento da velocidade programada.
4.
A
ctivação/Pausa da limitação.
5.
S
e presente no seu veículo, visualização
da lista das velocidades memorizadas ou
memorização da velocidade proposta pelo
reconhecimento do limite de velocidade.
Visualizações no quadro de bordo
O valor da velocidade programado
permanece em memória após desligar
a ignição.
Para mais informações sobre
esta tecla e o Regulador de
velocidade adaptativo , consulte
a rubrica correspondente.
Para mais informações sobre a
Memorização de velocidades ,
consulte a rubrica correspondente.
Dispositivo de informações visuais
centradas no horizonte visual
Para mais informações sobre o
Reconhecimento do limite de
velocidade e, nomeadamente,
respectiva memorização, consulte a
rubrica correspondente.
6
Condução
Page 228 of 774

226
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
Marcha / Pausa
F Rode o botão 1 para a posição "LIMIT" :
a selecção do modo limitador é realizada,
sem que este seja accionado (Pausa).
F
A
ctive o limitador, pressionando a tecla 4 ,
se a velocidade visualizada for conveniente
(por defeito, a última velocidade
programada).
F
P
ode interromper momentaneamente o
limitador pressionando novamente a
tecla 4: o ecrã confirma a paragem
(Pausa). Não é necessário activar o limitador para
ajustar a velocidade.
Quando a função estiver seleccionada, pode
modificar o valor de velocidade:
-
q
uer através das teclas 2 e 3
, aumentando
ou diminuindo a velocidade visualizada:
F
a
través de pressões breves sucessivas,
para modificar + ou - 1 km/h,
F
a
través de uma pressão contínua, para
modificar em intervalos de + ou - 5 km/h.
-

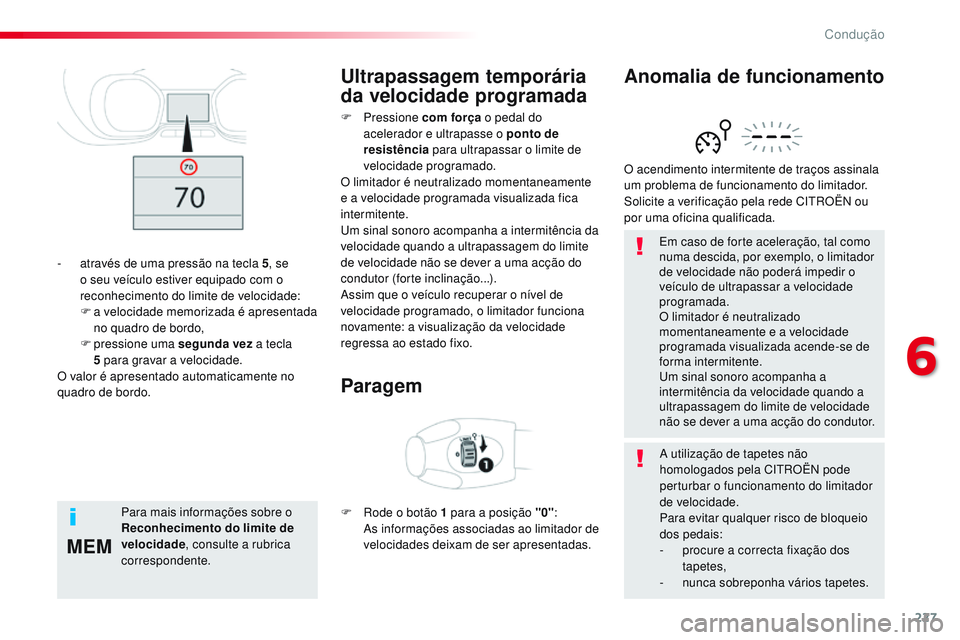

q
uer através de uma pressão na tecla 5,
se o seu veículo estiver equipado com
memorização das velocidades:
F
o
s seis limites memorizados são
apresentados no ecrã táctil,
F
p
ressione a tecla correspondente ao
limite de velocidade que seleccionou.
O valor é apresentado imediatamente no
quadro de bordo
O ecrã de selecção fecha-se passados alguns
instantes.
Regulação da velocidade
limite (valor referência)
O accionamento do limitador necessita de uma
velocidade programada de, pelo menos, 30 km/h.
A colocação em pausa do limitador é obtida
por acção no comando. Ao pressionar com força o pedal do
acelerador, para além do ponto de
resistência, é possível ultrapassar
momentaneamente a velocidade
programada.
Para regressar à velocidade
programada, basta libertar o pedal
do acelerador até a velocidade
da limitação programada ser
novamente atingida.
Condução
Page 229 of 774

227
MEM
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
Em caso de forte aceleração, tal como
numa descida, por exemplo, o limitador
de velocidade não poderá impedir o
veículo de ultrapassar a velocidade
programada.
O limitador é neutralizado
momentaneamente e a velocidade
programada visualizada acende-se de
forma intermitente.
Um sinal sonoro acompanha a
intermitência da velocidade quando a
ultrapassagem do limite de velocidade
não se dever a uma acção do condutor.
O acendimento intermitente de traços assinala
um problema de funcionamento do limitador.
Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.
Anomalia de funcionamento
Ultrapassagem temporária
da velocidade programada
Paragem
F Pressione co m força o pedal do
acelerador e ultrapasse o ponto de
resistência para ultrapassar o limite de
velocidade programado.
O limitador é neutralizado momentaneamente
e a velocidade programada visualizada fica
intermitente.
Um sinal sonoro acompanha a intermitência da
velocidade quando a ultrapassagem do limite
de velocidade não se dever a uma acção do
condutor (forte inclinação...).
Assim que o veículo recuperar o nível de
velocidade programado, o limitador funciona
novamente: a visualização da velocidade
regressa ao estado fixo.
F
R
ode o botão 1 para a posição "0":
A
s informações associadas ao limitador de
velocidades deixam de ser apresentadas.
-
a
través de uma pressão na tecla 5 , se
o seu veículo estiver equipado com o
reconhecimento do limite de velocidade:
F
a
velocidade memorizada é apresentada
no quadro de bordo,
F
pressione uma segunda vez a tecla
5
para gravar a velocidade.
O valor é apresentado automaticamente no
quadro de bordo.
Para mais informações sobre o
Reconhecimento do limite de
velocidade , consulte a rubrica
correspondente. A utilização de tapetes não
homologados pela CITROËN pode
perturbar o funcionamento do limitador
de velocidade.
Para evitar qualquer risco de bloqueio
dos pedais:
-
p
rocure a correcta fixação dos
tapetes,
-
n
unca sobreponha vários tapetes.
6
Condução
Page 230 of 774

228
MEM
MEM
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
Regulador de velocidade ("CRUISE")
Sistema que mantém automaticamente a
velocidade do veículo no valor programado
pelo condutor, sem acção no pedal do
acelerador.
Comandos no volante
1. Selecção do modo regulador
2. Programação de uma velocidade /
Diminuição do valor.
3.
P
rogramação de uma velocidade /
Aumento do valor.
4.
P
ausa/retoma da regulação
5.
S
e presente no seu eículo, visualização
da lista das velocidades memorizadas ou
memorização da velocidade proposta pelo
reconhecimento do limite de velocidade.
O regulador não pode, em caso algum,
substituir o respeito pelas limitações
de velocidade, nem a vigilância do
condutor.
Recomendamos que posicione sempre
os pés junto aos pedais.
Para mais informações sobre o
Reconhecimento do limite de
velocidade , consulte a rubrica
correspondente.
Desligar a ignição anula qualquer valor
de velocidade programado.
Para mais informações sobre a
Memorização das velocidades ,
consulte a rubrica correspondente.
Condução
