Page 201 of 774

199
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

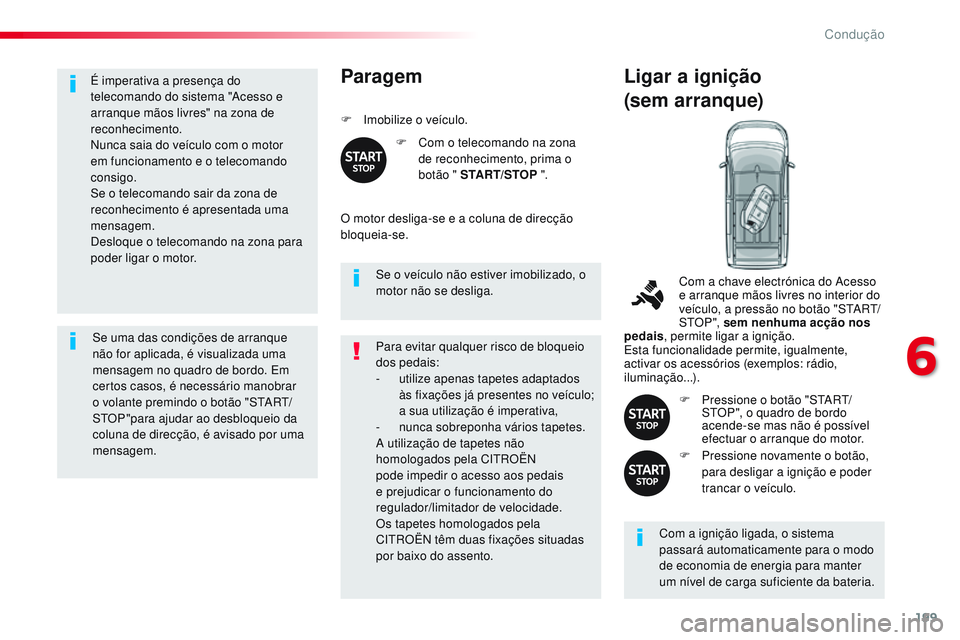

É imperativa a presença do
telecomando do sistema "Acesso e
arranque mãos livres" na zona de
reconhecimento.
Nunca saia do veículo com o motor
em funcionamento e o telecomando
consigo.
Se o telecomando sair da zona de
reconhecimento é apresentada uma
mensagem.
Desloque o telecomando na zona para
poder ligar o motor.Se uma das condições de arranque
não for aplicada, é visualizada uma
mensagem no quadro de bordo. Em
certos casos, é necessário manobrar
o volante premindo o botão "START/
STOP"para ajudar ao desbloqueio da
coluna de direcção, é avisado por uma
mensagem. Se o veículo não estiver imobilizado, o
motor não se desliga.Paragem
F Imobilize o veículo.
F
C
om o telecomando na zona
de reconhecimento, prima o
botão " START/STOP ".
O motor desliga-se e a coluna de direcção
bloqueia-se.
Ligar a ignição
(sem arranque)
Com a ignição ligada, o sistema
passará automaticamente para o modo
de economia de energia para manter
um nível de carga suficiente da bateria. Com a chave electrónica do Acesso
e arranque mãos livres no interior do
veículo, a pressão no botão "START/
STO P ", sem nenhuma acção nos
pedais , permite ligar a ignição.
Esta funcionalidade permite, igualmente,
activar os acessórios (exemplos: rádio,
iluminação...).
F
P
ressione o botão "START/
STOP", o quadro de bordo
acende-se mas não é possível
efectuar o arranque do motor.
F
P
ressione novamente o botão,
para desligar a ignição e poder
trancar o veículo.
Para evitar qualquer risco de bloqueio
dos pedais:
-
u
tilize apenas tapetes adaptados
às fixações já presentes no veículo;
a sua utilização é imperativa,
-
n
unca sobreponha vários tapetes.
A utilização de tapetes não
homologados pela CITROËN
pode impedir o acesso aos pedais
e prejudicar o funcionamento do
regulador/limitador de velocidade.
Os tapetes homologados pela
CITROËN têm duas fixações situadas
por baixo do assento.
6
Condução
Page 202 of 774

200
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

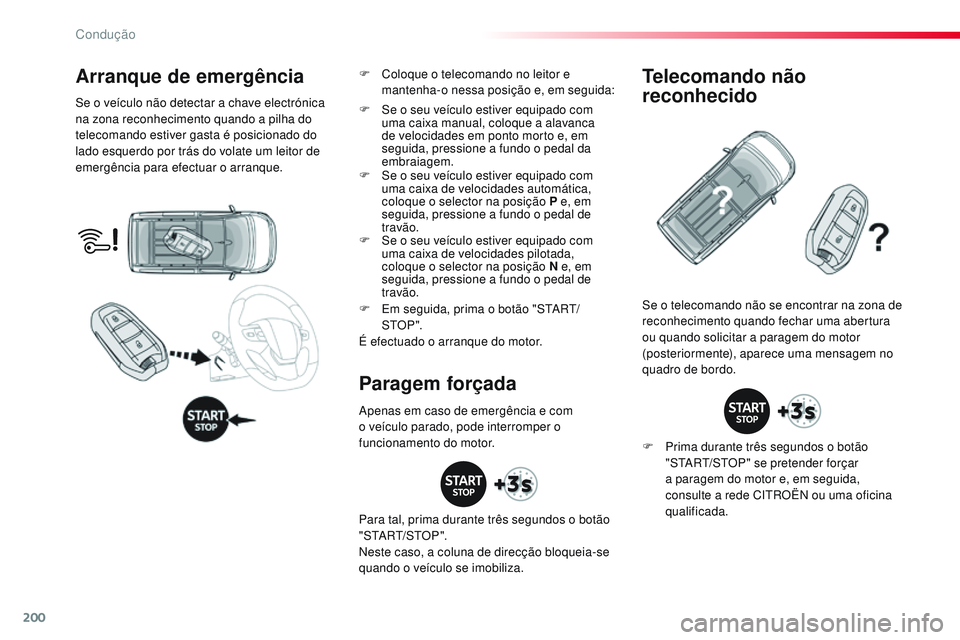

Arranque de emergência
Se o veículo não detectar a chave electrónica
na zona reconhecimento quando a pilha do
telecomando estiver gasta é posicionado do
lado esquerdo por trás do volate um leitor de
emergência para efectuar o arranque.F
E
m seguida, prima o botão "START/
STO P ".
É efectuado o arranque do motor. Se o telecomando não se encontrar na zona de
reconhecimento quando fechar uma abertura
ou quando solicitar a paragem do motor
(posteriormente), aparece uma mensagem no
quadro de bordo.
Paragem forçadaTelecomando não
reconhecido
F Prima durante três segundos o botão
"START/STOP" se pretender forçar
a paragem do motor e, em seguida,
consulte a rede CITROËN ou uma oficina
qualificada.
F
S
e o seu veículo estiver equipado com
uma caixa manual, coloque a alavanca
de velocidades em ponto morto e, em
seguida, pressione a fundo o pedal da
embraiagem.
F
S
e o seu veículo estiver equipado com
uma caixa de velocidades automática,
coloque o selector na posição P e, em
seguida, pressione a fundo o pedal de
travão.
F
S
e o seu veículo estiver equipado com
uma caixa de velocidades pilotada,
coloque o selector na posição N e, em
seguida, pressione a fundo o pedal de
travão.
Apenas em caso de emergência e com
o veículo parado, pode interromper o
funcionamento do motor.
Para tal, prima durante três segundos o botão
"START/STOP".
Neste caso, a coluna de direcção bloqueia-se
quando o veículo se imobiliza. F
C
oloque o telecomando no leitor e
mantenha-o nessa posição e, em seguida:
Condução
Page 203 of 774

201
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

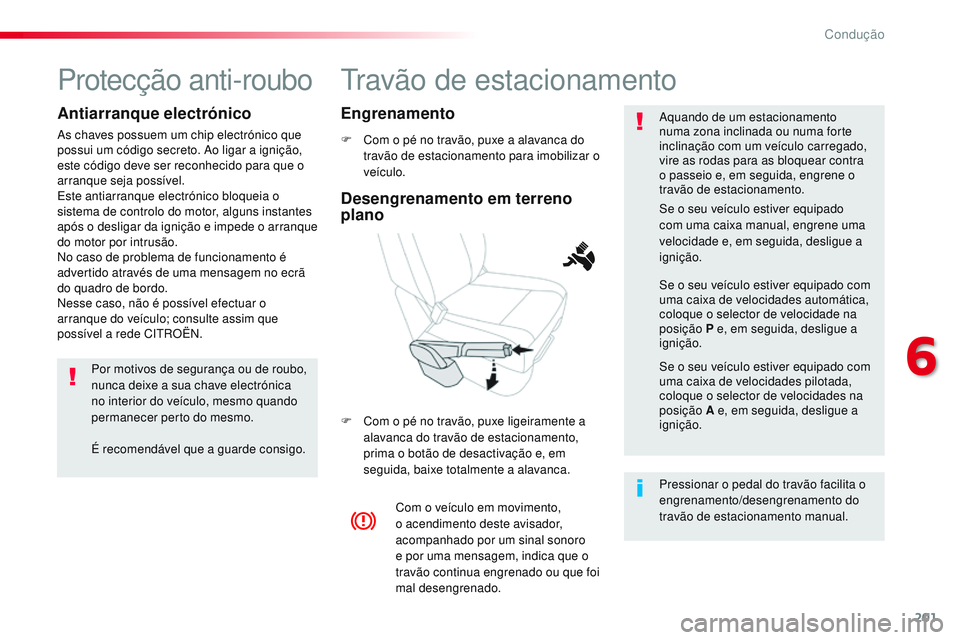

Travão de estacionamento
F Com o pé no travão, puxe a alavanca do travão de estacionamento para imobilizar o
veículo.
F
C
om o pé no travão, puxe ligeiramente a
alavanca do travão de estacionamento,
prima o botão de desactivação e, em
seguida, baixe totalmente a alavanca. Aquando de um estacionamento
numa zona inclinada ou numa forte
inclinação com um veículo carregado,
vire as rodas para as bloquear contra
o passeio e, em seguida, engrene o
travão de estacionamento.
Com o veículo em movimento,
o acendimento deste avisador,
acompanhado por um sinal sonoro
e por uma mensagem, indica que o
travão continua engrenado ou que foi
mal desengrenado. Pressionar o pedal do travão facilita o
engrenamento/desengrenamento do
travão de estacionamento manual. Se o seu veículo estiver equipado
com uma caixa manual, engrene uma
velocidade e, em seguida, desligue a
ignição.
Se o seu veículo estiver equipado com
uma caixa de velocidades automática,
coloque o selector de velocidade na
posição P e, em seguida, desligue a
ignição.
Se o seu veículo estiver equipado com
uma caixa de velocidades pilotada,
coloque o selector de velocidades na
posição A e, em seguida, desligue a
ignição.
Desengrenamento em terreno
plano Engrenamento
Protecção anti-roubo
Antiarranque electrónico
As chaves possuem um chip electrónico que
possui um código secreto. Ao ligar a ignição,
este código deve ser reconhecido para que o
arranque seja possível.
Este antiarranque electrónico bloqueia o
sistema de controlo do motor, alguns instantes
após o desligar da ignição e impede o arranque
do motor por intrusão.
No caso de problema de funcionamento é
advertido através de uma mensagem no ecrã
do quadro de bordo.
Nesse caso, não é possível efectuar o
arranque do veículo; consulte assim que
possível a rede CITROËN.
Por motivos de segurança ou de roubo,
nunca deixe a sua chave electrónica
no interior do veículo, mesmo quando
permanecer perto do mesmo.
É recomendável que a guarde consigo.
6
Condução
Page 204 of 774

202
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

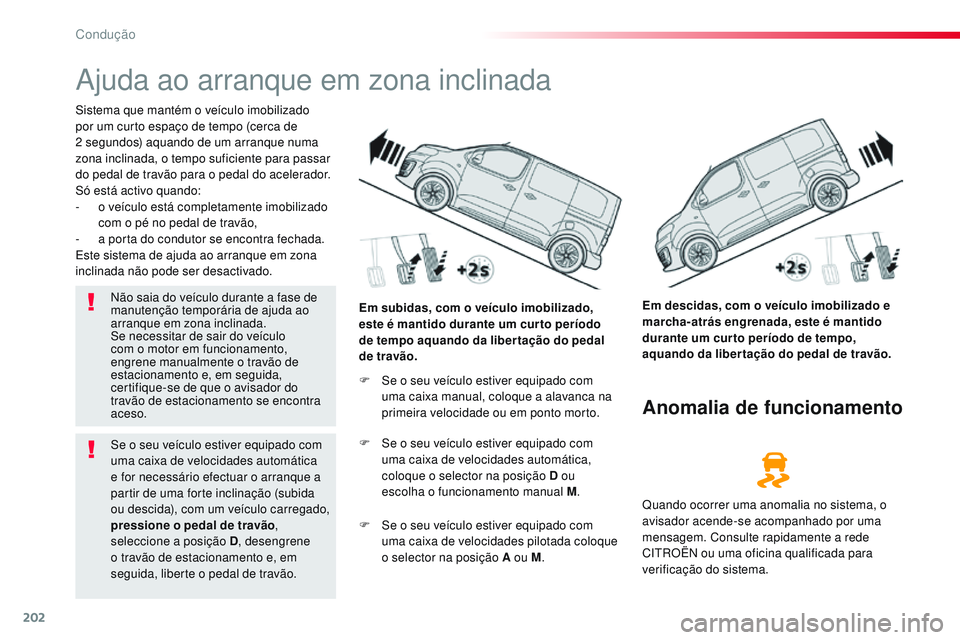

Ajuda ao arranque em zona inclinada
Sistema que mantém o veículo imobilizado
por um curto espaço de tempo (cerca de
2 segundos) aquando de um arranque numa
zona inclinada, o tempo suficiente para passar
do pedal de travão para o pedal do acelerador.
Só está activo quando:
-
o v
eículo está completamente imobilizado
com o pé no pedal de travão,
-
a p
orta do condutor se encontra fechada.
Este sistema de ajuda ao arranque em zona
inclinada não pode ser desactivado.
Em descidas, com o veículo imobilizado e
marcha-atrás engrenada, este é mantido
durante um cur to período de tempo,
aquando da liber tação do pedal de travão.
Em subidas, com o veículo imobilizado,
este é mantido durante um cur to período
de tempo aquando da liber tação do pedal
de travão.
Anomalia de funcionamento
F Se o seu veículo estiver equipado com
uma caixa manual, coloque a alavanca na
primeira velocidade ou em ponto morto.
F
S
e o seu veículo estiver equipado com
uma caixa de velocidades automática,
coloque o selector na posição D ou
escolha o funcionamento manual M .
F
S
e o seu veículo estiver equipado com
uma caixa de velocidades pilotada coloque
o selector na posição A ou M .Quando ocorrer uma anomalia no sistema, o
avisador acende-se acompanhado por uma
mensagem. Consulte rapidamente a rede
CITROËN ou uma oficina qualificada para
verificação do sistema.
Não saia do veículo durante a fase de
manutenção temporária de ajuda ao
arranque em zona inclinada.
Se necessitar de sair do veículo
com o motor em funcionamento,
engrene manualmente o travão de
estacionamento e, em seguida,
certifique-se de que o avisador do
travão de estacionamento se encontra
aceso.
Se o seu veículo estiver equipado com
uma caixa de velocidades automática
e for necessário efectuar o arranque a
partir de uma forte inclinação (subida
ou descida), com um veículo carregado,
pressione o pedal de travão ,
seleccione a posição D , desengrene
o travão de estacionamento e, em
seguida, liberte o pedal de travão.
Condução
Page 205 of 774

203
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

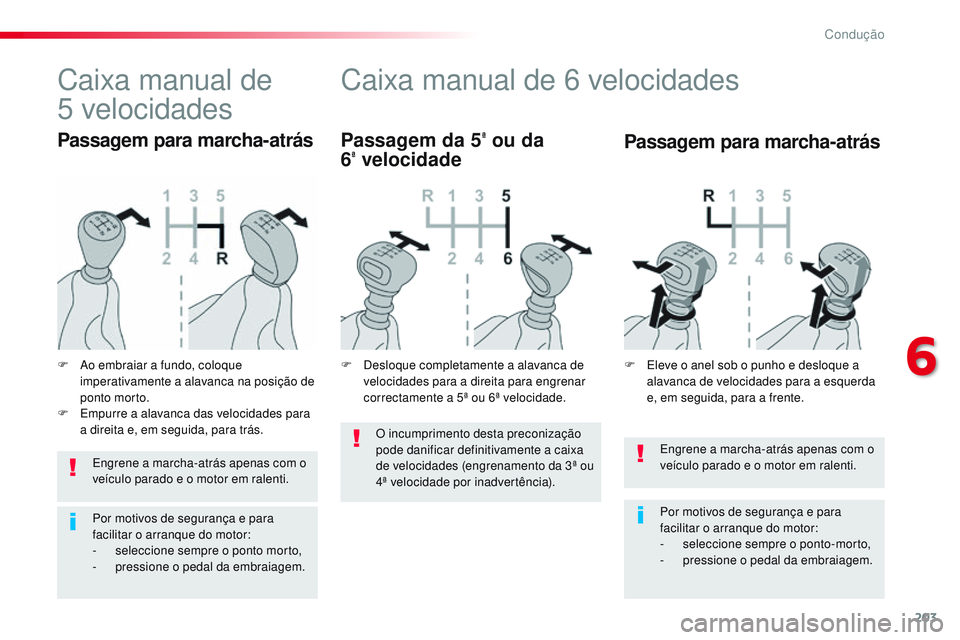

Engrene a marcha-atrás apenas com o
veículo parado e o motor em ralenti.
Por motivos de segurança e para
facilitar o arranque do motor:
-
s
eleccione sempre o ponto-morto,
-
p
ressione o pedal da embraiagem.
Caixa manual de 6 velocidades
Passagem da 5ª ou da
6ª velocidade
Engrene a marcha-atrás apenas com o
veículo parado e o motor em ralenti.
Por motivos de segurança e para
facilitar o arranque do motor:
-
s
eleccione sempre o ponto morto,
-
p
ressione o pedal da embraiagem.
Caixa manual de
5
velocidades
F Ao embraiar a fundo, coloque
imperativamente a alavanca na posição de
ponto morto.
F
E
mpurre a alavanca das velocidades para
a direita e, em seguida, para trás.
Passagem para marcha-atrás Passagem para marcha-atrás
F Eleve o anel sob o punho e desloque a
alavanca de velocidades para a esquerda
e, em seguida, para a frente.
F
D
esloque completamente a alavanca de
velocidades para a direita para engrenar
correctamente a 5ª ou 6ª velocidade.
O incumprimento desta preconização
pode danificar definitivamente a caixa
de velocidades (engrenamento da 3ª ou
4ª velocidade por inadvertência).
6
Condução
Page 206 of 774

204
Spacetourer-VP_pt_Chap06_conduite_ed01-2016
Indicador de alteração de velocidade
Consoante a situação de condução e
o equipamento do veículo, o sistema
pode preconizar que salte uma ou várias
velocidade(s).
Pode seguir esta indicação sem passar pelas
velocidades intermédias.-
P
ressiona o pedal do acelerador.
-
O v
eículo encontra-se na terceira
velocidade. -
O s
istema pode propor o engrenamento de
uma velocidade superior.
A informação é apresentada no quadro de
bordo sob a forma de uma seta.
Nos veículos equipados com caixa de
velocidades manual, a seta pode ser
acompanhada pela velocidade preconizada.
O sistema adapta as instruções de
alteração de velocidade em função das
condições de deslocação (inclinação,
carga,...) e das solicitações do condutor
(solicitação de potência, aceleração,
travagem,...).
O sistema não propõe, em caso algum:
-
o e
ngrenamento da primeira
velocidade,
-
o
engrenamento da marcha-atrás,
Sistema que permite reduzir o consumo de combustível ao preconizar a velocidade mais
adequada.
Exemplo :
Em determinadas versões Diesel
BlueHDi com caixa manual, o
sistema pode propor-lhe a passagem
para ponto-morto (aparece N no
painel de comandos) para favorecer
a colocação do motor em vigilância
(modo STOP do Stop & Start),
em determinadas condições de
condução.
Esta função não pode ser desactivada. As indicações de engrenamento
de uma velocidade não devem ser
consideradas obrigatórias.
Com efeito, a configuração da
estrada, a densidade da circulação e
a segurança constituem elementos
determinantes na escolha da melhor
velocidade.
O sistema do indicador de mudança de
velocidade não substitui a vigilância do
condutor.
Condução
Page 207 of 774

205
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

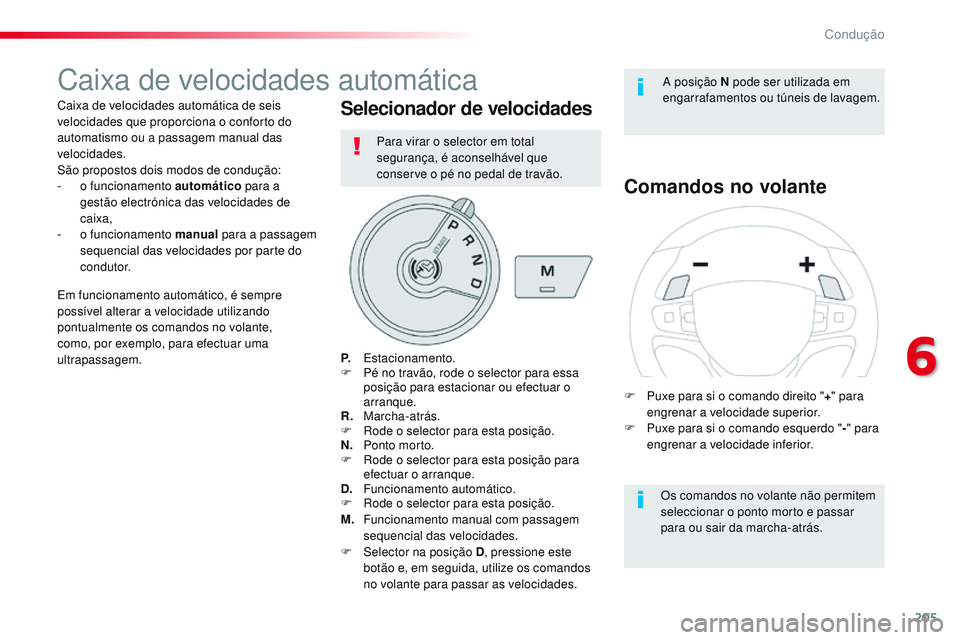

Caixa de velocidades automática
Caixa de velocidades automática de seis
velocidades que proporciona o conforto do
automatismo ou a passagem manual das
velocidades.
São propostos dois modos de condução:
-
o f
uncionamento automático para a
gestão electrónica das velocidades de
caixa,
-
o f
uncionamento manual para a passagem
sequencial das velocidades por parte do
condutor.Selecionador de velocidades
P. Estacionamento.
F
Pé n o travão, rode o selector para essa
posição para estacionar ou efectuar o
arranque.
R.
M
archa-atrás.
F
R
ode o selector para esta posição.
N.
P
onto morto.
F
R
ode o selector para esta posição para
efectuar o arranque.
D.
F
uncionamento automático.
F
R
ode o selector para esta posição.
M.
F
uncionamento manual com passagem
sequencial das velocidades.
F
Sel
ector na posição D , pressione este
botão e, em seguida, utilize os comandos
no volante para passar as velocidades.
Comandos no volante
Os comandos no volante não permitem
seleccionar o ponto morto e passar
para ou sair da marcha-atrás.
Em funcionamento automático, é sempre
possível alterar a velocidade utilizando
pontualmente os comandos no volante,
como, por exemplo, para efectuar uma
ultrapassagem. A posição N pode ser utilizada em
engarrafamentos ou túneis de lavagem.
F
P
uxe para si o comando direito "
+" para
engrenar a velocidade superior.
F
P
uxe para si o comando esquerdo "
-" para
engrenar a velocidade inferior.
Para virar o selector em total
segurança, é aconselhável que
conserve o pé no pedal de travão.
6
Condução
Page 208 of 774

206
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

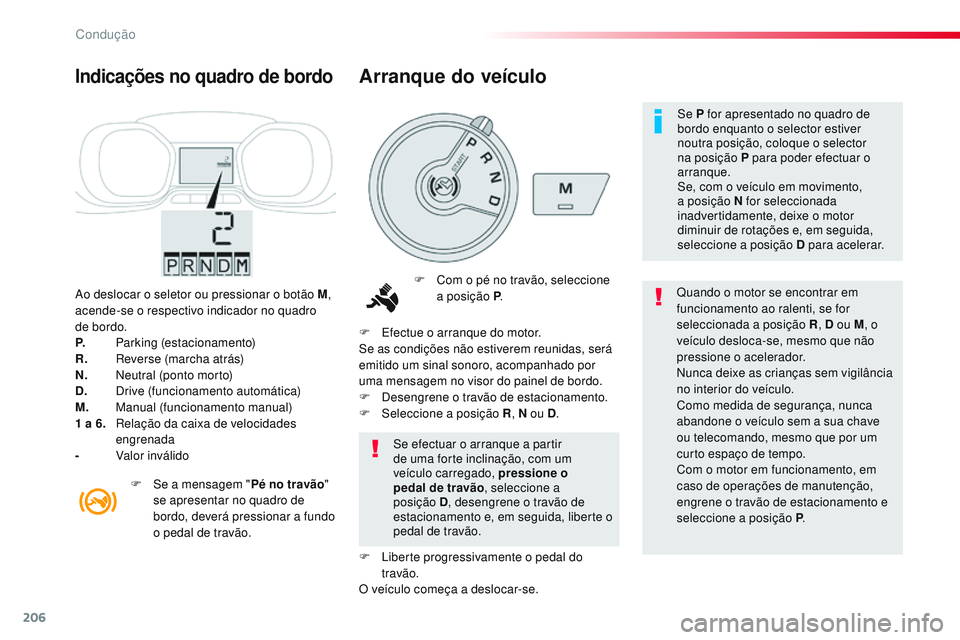

Ao deslocar o seletor ou pressionar o botão M,
acende-se o respectivo indicador no quadro
de bordo.
P.
P
arking (estacionamento)
R.
R
everse (marcha atrás)
N.
N
eutral (ponto morto)
D.
D
rive (funcionamento automática)
M.
M
anual (funcionamento manual)
1
a 6.
R
elação da caixa de velocidades
engrenada
-
V
alor inválido
Indicações no quadro de bordo
F Com o pé no travão, seleccione a posição P . Quando o motor se encontrar em
funcionamento ao ralenti, se for
seleccionada a posição R
, D ou M, o
veículo desloca-se, mesmo que não
pressione o acelerador.
Nunca deixe as crianças sem vigilância
no interior do veículo.
Como medida de segurança, nunca
abandone o veículo sem a sua chave
ou telecomando, mesmo que por um
curto espaço de tempo.
Com o motor em funcionamento, em
caso de operações de manutenção,
engrene o travão de estacionamento e
seleccione a posição P .
Se efectuar o arranque a partir
de uma forte inclinação, com um
veículo carregado, pressione o
pedal de travão
, seleccione a
posição D , desengrene o travão de
estacionamento e, em seguida, liberte o
pedal de travão.
F
E
fectue o arranque do motor.
Se as condições não estiverem reunidas, será
emitido um sinal sonoro, acompanhado por
uma mensagem no visor do painel de bordo.
F
D
esengrene o travão de estacionamento.
F
Sel
eccione a posição R , N ou D.
F
L
iberte progressivamente o pedal do
travão.
O veículo começa a deslocar-se.
F
S
e a mensagem " Pé no travão"
se apresentar no quadro de
bordo, deverá pressionar a fundo
o pedal de travão.
Arranque do veículo
Se P for apresentado no quadro de
bordo enquanto o selector estiver
noutra posição, coloque o selector
na posição P para poder efectuar o
arranque.
Se, com o veículo em movimento,
a posição N for seleccionada
inadvertidamente, deixe o motor
diminuir de rotações e, em seguida,
seleccione a posição D para acelerar.
Condução
Page 209 of 774

207
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

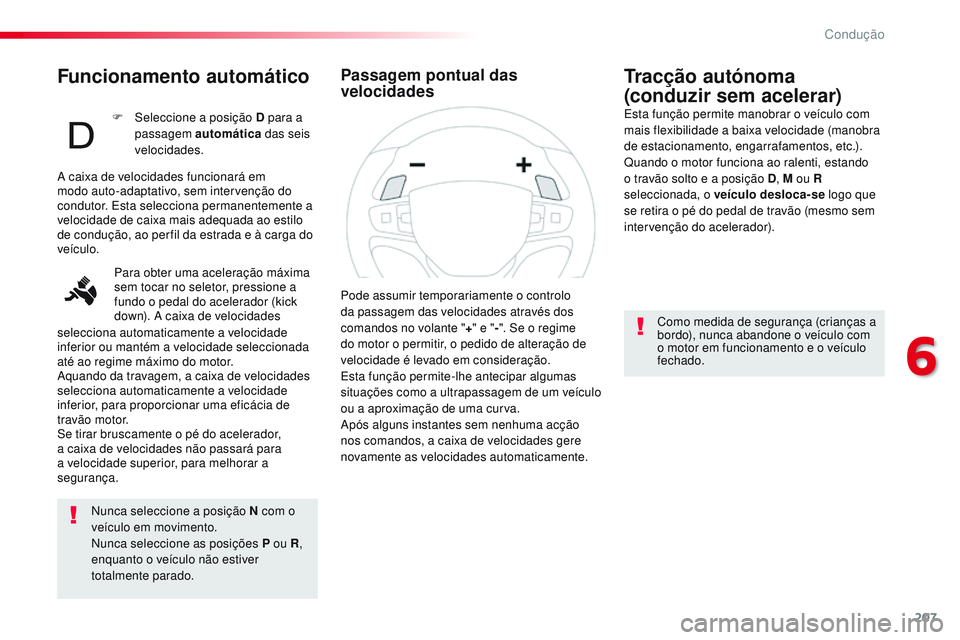

Funcionamento automático
Nunca seleccione a posição N com o
veículo em movimento.
Nunca seleccione as posições P ou R,
enquanto o veículo não estiver
totalmente parado.
Tracção autónoma
(conduzir sem acelerar)
Esta função permite manobrar o veículo com
mais flexibilidade a baixa velocidade (manobra
de estacionamento, engarrafamentos, etc.).
Quando o motor funciona ao ralenti, estando
o travão solto e a posição D , M ou R
seleccionada, o veículo desloca-se logo que
se retira o pé do pedal de travão (mesmo sem
intervenção do acelerador).
Como medida de segurança (crianças a
bordo), nunca abandone o veículo com
o motor em funcionamento e o veículo
fechado.
A caixa de velocidades funcionará em
modo auto-adaptativo, sem intervenção do
condutor. Esta selecciona permanentemente a
velocidade de caixa mais adequada ao estilo
de condução, ao per fil da estrada e à carga do
veículo.
Para obter uma aceleração máxima
sem tocar no seletor, pressione a
fundo o pedal do acelerador (kick
down). A caixa de velocidades
selecciona automaticamente a velocidade
inferior ou mantém a velocidade seleccionada
até ao regime máximo do motor.
Aquando da travagem, a caixa de velocidades
selecciona automaticamente a velocidade
inferior, para proporcionar uma eficácia de
travão motor.
Se tirar bruscamente o pé do acelerador,
a caixa de velocidades não passará para
a velocidade superior, para melhorar a
segurança. F
Sel
eccione a posição D para a
passagem automática das seis
velocidades.
Pode assumir temporariamente o controlo
da passagem das velocidades através dos
comandos no volante "+" e " -". Se o regime
do motor o permitir, o pedido de alteração de
velocidade é levado em consideração.
Esta função permite-lhe antecipar algumas
situações como a ultrapassagem de um veículo
ou a aproximação de uma curva.
Após alguns instantes sem nenhuma acção
nos comandos, a caixa de velocidades gere
novamente as velocidades automaticamente.
Passagem pontual das
velocidades
6
Condução
Page 210 of 774

208
Spacetourer-VP_pt_Chap06_conduite_ed01-2016

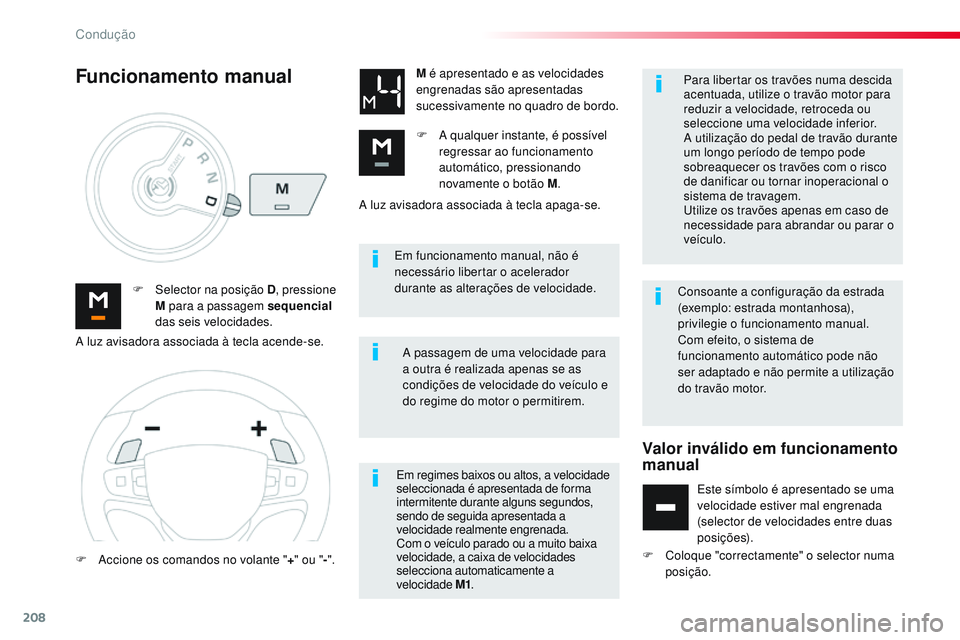

Em funcionamento manual, não é
necessário libertar o acelerador
durante as alterações de velocidade.
F
Sel
ector na posição D, pressione
M para a passagem sequencial
das seis velocidades. M é apresentado e as velocidades
engrenadas são apresentadas
sucessivamente no quadro de bordo.
F
A q
ualquer instante, é possível
regressar ao funcionamento
automático, pressionando
novamente o botão M .
A passagem de uma velocidade para
a outra é realizada apenas se as
condições de velocidade do veículo e
do regime do motor o permitirem.
Funcionamento manual
Em regimes baixos ou altos, a velocidade
seleccionada é apresentada de forma
intermitente durante alguns segundos,
sendo de seguida apresentada a
velocidade realmente engrenada.
Com o veículo parado ou a muito baixa
velocidade, a caixa de velocidades
selecciona automaticamente a
velocidade M1. Para libertar os travões numa descida
acentuada, utilize o travão motor para
reduzir a velocidade, retroceda ou
seleccione uma velocidade inferior.
A utilização do pedal de travão durante
um longo período de tempo pode
sobreaquecer os travões com o risco
de danificar ou tornar inoperacional o
sistema de travagem.
Utilize os travões apenas em caso de
necessidade para abrandar ou parar o
veículo.
A luz avisadora associada à tecla acende-se.
F
A
ccione os comandos no volante " +" ou " -". A luz avisadora associada à tecla apaga-se.
Consoante a configuração da estrada
(exemplo: estrada montanhosa),
privilegie o funcionamento manual.
Com efeito, o sistema de
funcionamento automático pode não
ser adaptado e não permite a utilização
do travão motor.
Valor inválido em funcionamento
manual
Este símbolo é apresentado se uma
velocidade estiver mal engrenada
(selector de velocidades entre duas
posições).
F
C
oloque "correctamente" o selector numa
posição.
Condução
