CITROEN JUMPER SPACETOURER 2017 Omistajan Käsikirjat (in Finnish)

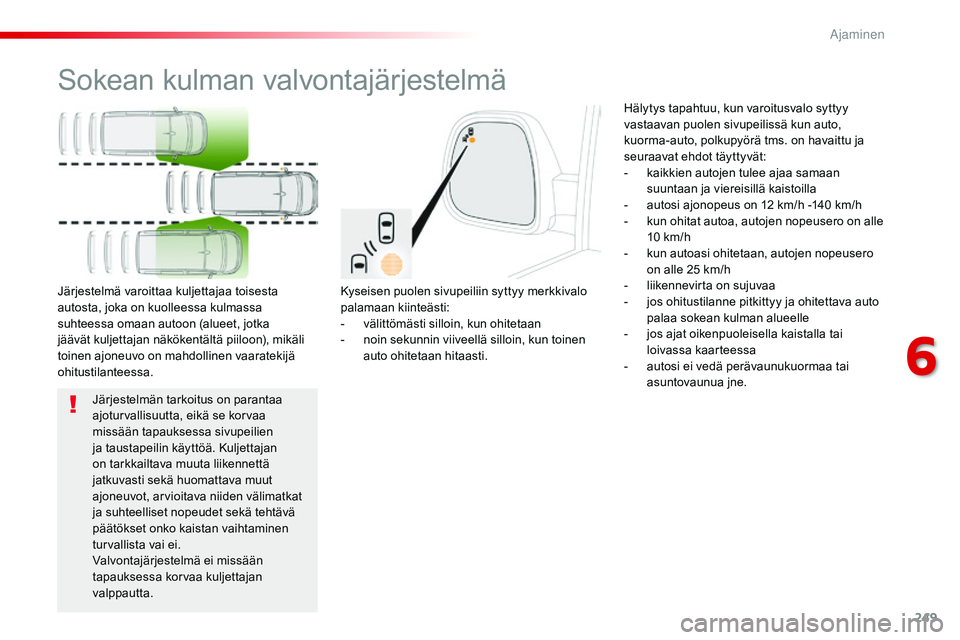

249
Spacetourer-VP_fi_Chap06_conduite_ed01-2016
Sokean kulman valvontajärjestelmä
Kyseisen puolen sivupeiliin syttyy merkkivalo
palamaan kiinteästi:
-
v
älittömästi silloin, kun ohitetaan
-

n
oin sekunnin viiveellä silloin, kun toinen
auto ohitetaan hitaasti.
Järjestelmä varoittaa kuljettajaa toisesta
autosta, joka on kuolleessa kulmassa
suhteessa omaan autoon (alueet, jotka
jäävät kuljettajan näkökentältä piiloon), mikäli
toinen ajoneuvo on mahdollinen vaaratekijä
ohitustilanteessa. Hälytys tapahtuu, kun varoitusvalo syttyy
vastaavan puolen sivupeilissä kun auto,
kuorma-auto, polkupyörä tms. on havaittu ja
seuraavat ehdot täyttyvät:
-

k
aikkien autojen tulee ajaa samaan
suuntaan ja viereisillä kaistoilla
-
a
utosi ajonopeus on 12 km/h -140 km/h
-
k
un ohitat autoa, autojen nopeusero on alle
10 km/h
-
k
un autoasi ohitetaan, autojen nopeusero
on alle 25 km/h
- l iikennevirta on sujuvaa
- j os ohitustilanne pitkittyy ja ohitettava auto
palaa sokean kulman alueelle
-

j
os ajat oikenpuoleisella kaistalla tai
loivassa kaarteessa
-

a
utosi ei vedä perävaunukuormaa tai
asuntovaunua jne.
Järjestelmän tarkoitus on parantaa
ajoturvallisuutta, eikä se korvaa
missään tapauksessa sivupeilien
ja taustapeilin käyttöä. Kuljettajan
on tarkkailtava muuta liikennettä
jatkuvasti sekä huomattava muut
ajoneuvot, arvioitava niiden välimatkat
ja suhteelliset nopeudet sekä tehtävä
päätökset onko kaistan vaihtaminen
turvallista vai ei.
Valvontajärjestelmä ei missään
tapauksessa korvaa kuljettajan
valppautta.
6
A

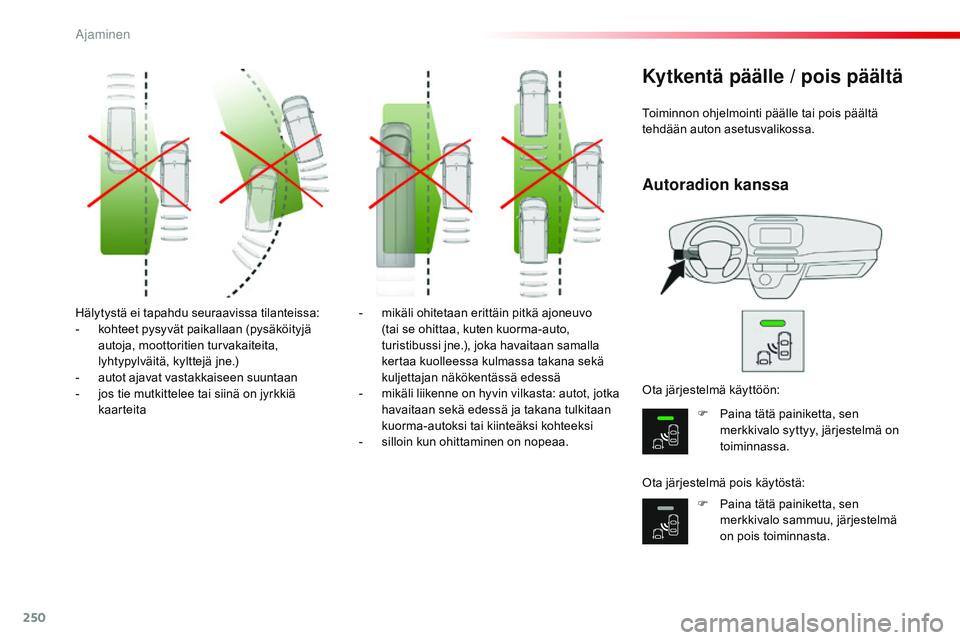

250
Spacetourer-VP_fi_Chap06_conduite_ed01-2016
Hälytystä ei tapahdu seuraavissa tilanteissa:
- k ohteet pysyvät paikallaan (pysäköityjä
autoja, moottoritien turvakaiteita,
lyhtypylväitä, kylttejä jne.)
-

a
utot ajavat vastakkaiseen suuntaan
-

j
os tie mutkittelee tai siinä on jyrkkiä
kaarteita -
m ikäli ohitetaan erittäin pitkä ajoneuvo
(tai se ohittaa, kuten kuorma-auto,
turistibussi jne.), joka havaitaan samalla
kertaa kuolleessa kulmassa takana sekä
kuljettajan näkökentässä edessä
-

m
ikäli liikenne on hyvin vilkasta: autot, jotka
havaitaan sekä edessä ja takana tulkitaan
kuorma-autoksi tai kiinteäksi kohteeksi
-

s
illoin kun ohittaminen on nopeaa.Toiminnon ohjelmointi päälle tai pois päältä
tehdään auton asetusvalikossa.
Kytkentä päälle / pois päältä
F Paina tätä painiketta, sen
merkkivalo syttyy, järjestelmä on
toiminnassa.
F

P
aina tätä painiketta, sen
merkkivalo sammuu, järjestelmä
on pois toiminnasta.
Ota järjestelmä käyttöön:
Ota järjestelmä pois käytöstä:
Autoradion kanssa
Ajaminen

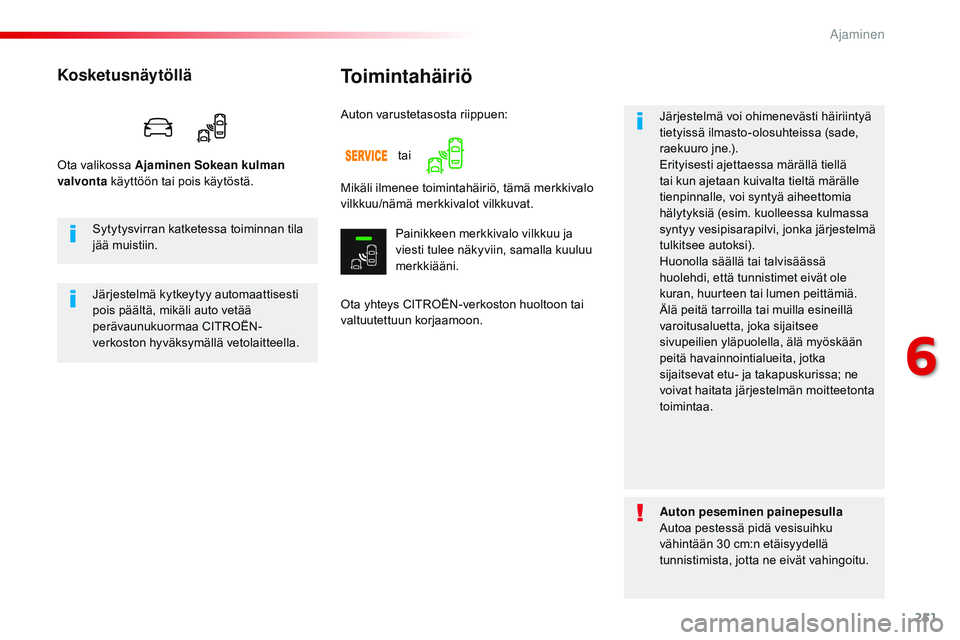

251
Spacetourer-VP_fi_Chap06_conduite_ed01-2016
Toimintahäiriö
Ota yhteys CITROËN-verkoston huoltoon tai
valtuutettuun korjaamoon.Järjestelmä voi ohimenevästi häiriintyä
tietyissä ilmasto-olosuhteissa (sade,
raekuuro jne.).
Erityisesti ajettaessa märällä tiellä
tai kun ajetaan kuivalta tieltä märälle
tienpinnalle, voi syntyä aiheettomia
hälytyksiä (esim. kuolleessa kulmassa
syntyy vesipisarapilvi, jonka järjestelmä
tulkitsee autoksi).
Huonolla säällä tai talvisäässä
huolehdi, että tunnistimet eivät ole
kuran, huurteen tai lumen peittämiä.
Älä peitä tarroilla tai muilla esineillä
varoitusaluetta, joka sijaitsee
sivupeilien yläpuolella, älä myöskään
peitä havainnointialueita, jotka
sijaitsevat etu- ja takapuskurissa; ne
voivat haitata järjestelmän moitteetonta
toimintaa.
Auton varustetasosta riippuen:
Kosketusnäytöllä
Ota valikossa Ajaminen
Sokean kulman
valvonta käyttöön tai pois käytöstä.
Mikäli ilmenee toimintahäiriö, tämä merkkivalo
vilkkuu/nämä merkkivalot vilkkuvat.
Painikkeen merkkivalo vilkkuu ja
viesti tulee näkyviin, samalla kuuluu
merkkiääni.
Sytytysvirran katketessa toiminnan tila
jää muistiin.
Järjestelmä kytkeytyy automaattisesti
pois päältä, mikäli auto vetää
perävaunukuormaa CITROËN-
verkoston hyväksymällä vetolaitteella.
Auton peseminen painepesulla
Autoa pestessä pidä vesisuihku
vähintään 30
cm:n etäisyydellä
tunnistimista, jotta ne eivät vahingoitu.
tai
6
Ajaminen

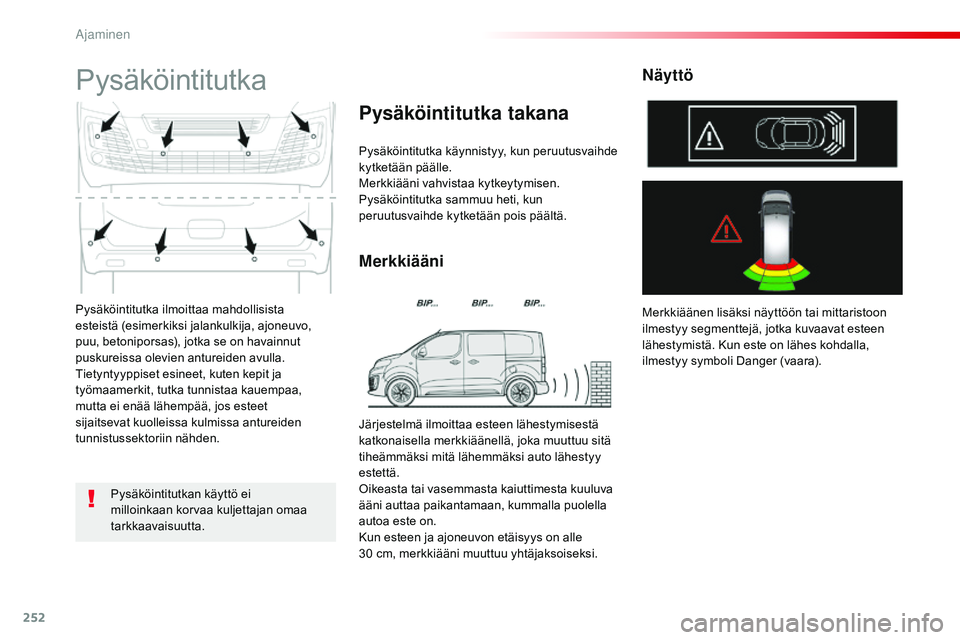

252
Spacetourer-VP_fi_Chap06_conduite_ed01-2016
Pysäköintitutka ilmoittaa mahdollisista
esteistä (esimerkiksi jalankulkija, ajoneuvo,
puu, betoniporsas), jotka se on havainnut
puskureissa olevien antureiden avulla.
Tietyntyyppiset esineet, kuten kepit ja
työmaamerkit, tutka tunnistaa kauempaa,
mutta ei enää lähempää, jos esteet
sijaitsevat kuolleissa kulmissa antureiden
tunnistussektoriin nähden.
Pysäköintitutka
Pysäköintitutka käynnistyy, kun peruutusvaihde
kytketään päälle.
Merkkiääni vahvistaa kytkeytymisen.
Pysäköintitutka sammuu heti, kun
peruutusvaihde kytketään pois päältä.
Merkkiääni
Pysäköintitutka takana
Merkkiäänen lisäksi näyttöön tai mittaristoon
ilmestyy segmenttejä, jotka kuvaavat esteen
lähestymistä. Kun este on lähes kohdalla,
ilmestyy symboli Danger (vaara).
Näyttö
Pysäköintitutkan käyttö ei
milloinkaan korvaa kuljettajan omaa
tarkkaavaisuutta.Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi mitä lähemmäksi auto lähestyy
estettä.
Oikeasta tai vasemmasta kaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla puolella
autoa este on.
Kun esteen ja ajoneuvon etäisyys on alle
30
cm, merkkiääni muuttuu yhtäjaksoiseksi.
Ajaminen

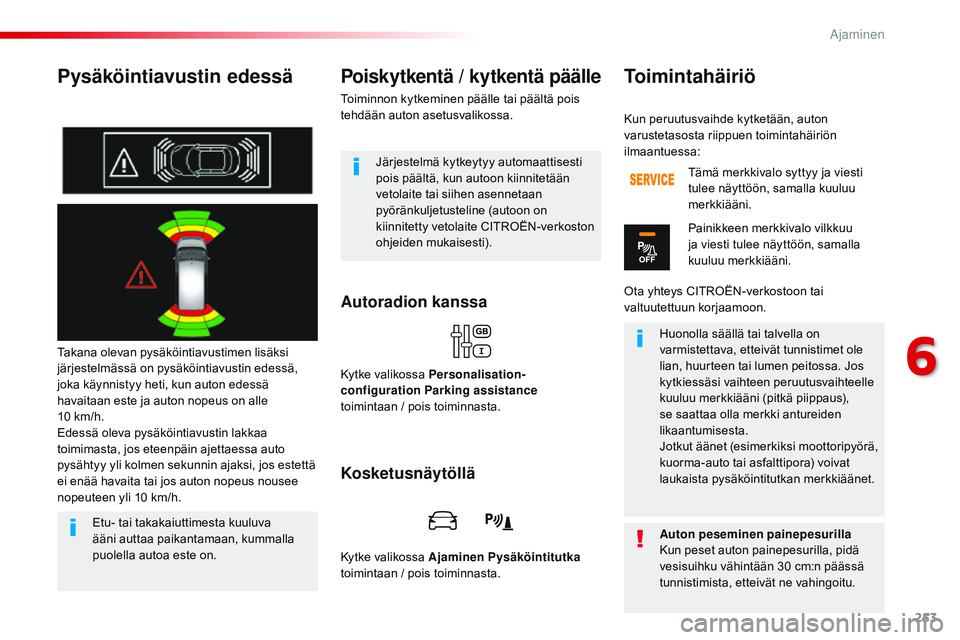

253
Spacetourer-VP_fi_Chap06_conduite_ed01-2016
Pysäköintiavustin edessä
Takana olevan pysäköintiavustimen lisäksi
järjestelmässä on pysäköintiavustin edessä,
joka käynnistyy heti, kun auton edessä
havaitaan este ja auton nopeus on alle
10 km/h.
Edessä oleva pysäköintiavustin lakkaa
toimimasta, jos eteenpäin ajettaessa auto
pysähtyy yli kolmen sekunnin ajaksi, jos estettä
ei enää havaita tai jos auton nopeus nousee
nopeuteen yli 10
km/h.
Autoradion kanssa
Poiskytkentä / kytkentä päälle
Toiminnon kytkeminen päälle tai päältä pois
tehdään auton asetusvalikossa.
Etu- tai takakaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla
puolella autoa este on. Järjestelmä kytkeytyy automaattisesti
pois päältä, kun autoon kiinnitetään
vetolaite tai siihen asennetaan
pyöränkuljetusteline (autoon on
kiinnitetty vetolaite CITROËN-verkoston
ohjeiden mukaisesti).
Kytke valikossa Personalisation-
configuration Parking assistance
toimintaan / pois toiminnasta.
Kosketusnäytöllä
Kytke valikossa Ajaminen Pysäköintitutka
toimintaan / pois toiminnasta. Kun peruutusvaihde kytketään, auton
varustetasosta riippuen toimintahäiriön
ilmaantuessa:
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Tämä merkkivalo syttyy ja viesti
tulee näyttöön, samalla kuuluu
merkkiääni.
Painikkeen merkkivalo vilkkuu
ja viesti tulee näyttöön, samalla
kuuluu merkkiääni.
Huonolla säällä tai talvella on
varmistettava, etteivät tunnistimet ole
lian, huurteen tai lumen peitossa. Jos
kytkiessäsi vaihteen peruutusvaihteelle
kuuluu merkkiääni (pitkä piippaus),
se saattaa olla merkki antureiden
likaantumisesta.
Jotkut äänet (esimerkiksi moottoripyörä,
kuorma-auto tai asfalttipora) voivat
laukaista pysäköintitutkan merkkiäänet.
Auton peseminen painepesurilla
Kun peset auton painepesurilla, pidä
vesisuihku vähintään 30 cm:n päässä
tunnistimista, etteivät ne vahingoitu.
Toimintahäiriö
6
Ajaminen

254
Spacetourer-VP_fi_Chap06_conduite_ed01-2016

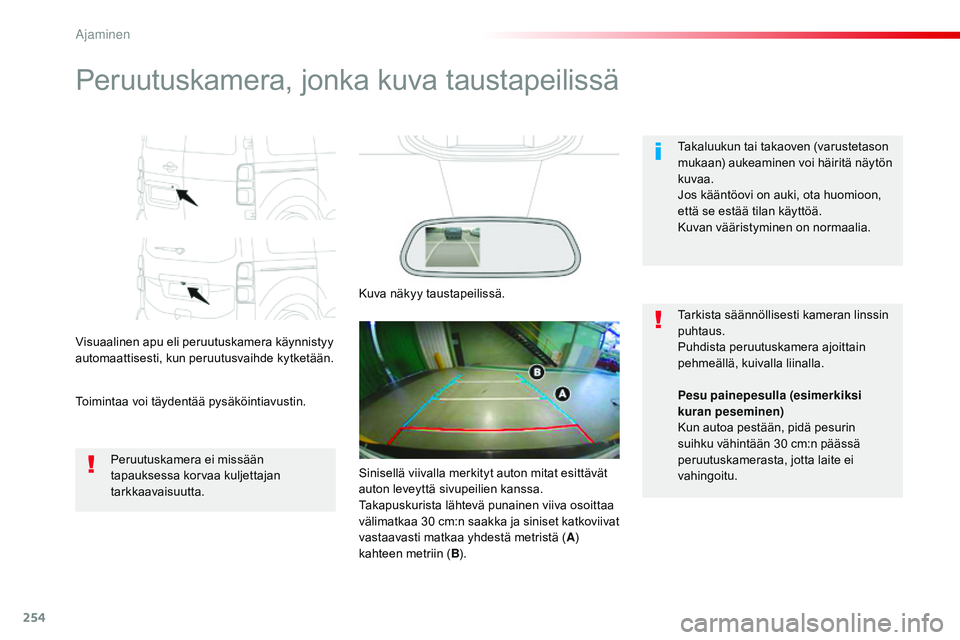

Peruutuskamera, jonka kuva taustapeilissä
Visuaalinen apu eli peruutuskamera käynnistyy
automaattisesti, kun peruutusvaihde kytketään.
Toimintaa voi täydentää pysäköintiavustin.Takaluukun tai takaoven (varustetason
mukaan) aukeaminen voi häiritä näytön
kuvaa.
Jos kääntöovi on auki, ota huomioon,
että se estää tilan käyttöä.
Kuvan vääristyminen on normaalia.
Peruutuskamera ei missään
tapauksessa korvaa kuljettajan
tarkkaavaisuutta. Tarkista säännöllisesti kameran linssin
puhtaus.
Puhdista peruutuskamera ajoittain
pehmeällä, kuivalla liinalla.
Kuva näkyy taustapeilissä.
Pesu painepesulla (esimerkiksi
kuran peseminen)
Kun autoa pestään, pidä pesurin
suihku vähintään 30
cm:n päässä
peruutuskamerasta, jotta laite ei
vahingoitu.
Sinisellä viivalla merkityt auton mitat esittävät
auton leveyttä sivupeilien kanssa.
Takapuskurista lähtevä punainen viiva osoittaa
välimatkaa 30
cm:n saakka ja siniset katkoviivat
vastaavasti matkaa yhdestä metristä ( A)
kahteen metriin ( B).
Ajaminen

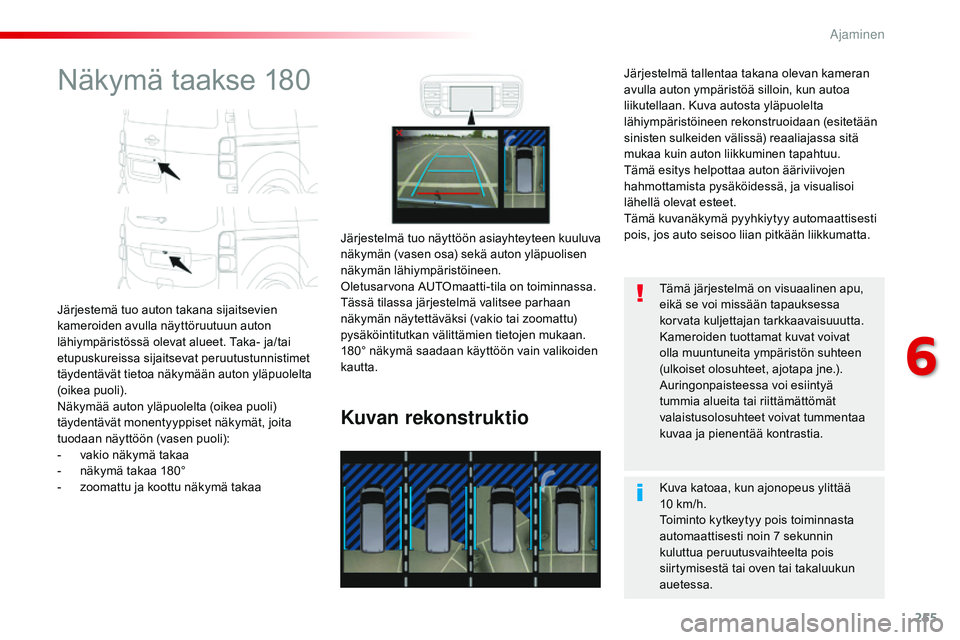

255
Spacetourer-VP_fi_Chap06_conduite_ed01-2016
Näkymä taakse 180
Järjestemä tuo auton takana sijaitsevien
kameroiden avulla näyttöruutuun auton
lähiympäristössä olevat alueet. Taka- ja/tai
etupuskureissa sijaitsevat peruutustunnistimet
täydentävät tietoa näkymään auton yläpuolelta
(oikea puoli).
Näkymää auton yläpuolelta (oikea puoli)
täydentävät monentyyppiset näkymät, joita
tuodaan näyttöön (vasen puoli):
-
v
akio näkymä takaa
-

n
äkymä takaa 180°
-

z
oomattu ja koottu näkymä takaa
Kuvan rekonstruktio
Järjestelmä tuo näyttöön asiayhteyteen kuuluva
näkymän (vasen osa) sekä auton yläpuolisen
näkymän lähiympäristöineen.
Oletusarvona AUTOmaatti-tila on toiminnassa.
Tässä tilassa järjestelmä valitsee parhaan
näkymän näytettäväksi (vakio tai zoomattu)
pysäköintitutkan välittämien tietojen mukaan.
180° näkymä saadaan käyttöön vain valikoiden
kautta. Kuva katoaa, kun ajonopeus ylittää
10
km/h.
Toiminto kytkeytyy pois toiminnasta
automaattisesti noin 7
sekunnin
kuluttua peruutusvaihteelta pois
siirtymisestä tai oven tai takaluukun
auetessa. Tämä järjestelmä on visuaalinen apu,
eikä se voi missään tapauksessa
korvata kuljettajan tarkkaavaisuuutta.
Kameroiden tuottamat kuvat voivat
olla muuntuneita ympäristön suhteen
(ulkoiset olosuhteet, ajotapa jne.).
Auringonpaisteessa voi esiintyä
tummia alueita tai riittämättömät
valaistusolosuhteet voivat tummentaa
kuvaa ja pienentää kontrastia.
Järjestelmä tallentaa takana olevan kameran
avulla auton ympäristöä silloin, kun autoa
liikutellaan. Kuva autosta yläpuolelta
lähiympäristöineen rekonstruoidaan (esitetään
sinisten sulkeiden välissä) reaaliajassa sitä
mukaa kuin auton liikkuminen tapahtuu.
Tämä esitys helpottaa auton ääriviivojen
hahmottamista pysäköidessä, ja visualisoi
lähellä olevat esteet.
Tämä kuvanäkymä pyyhkiytyy automaattisesti
pois, jos auto seisoo liian pitkään liikkumatta.
6
Ajaminen

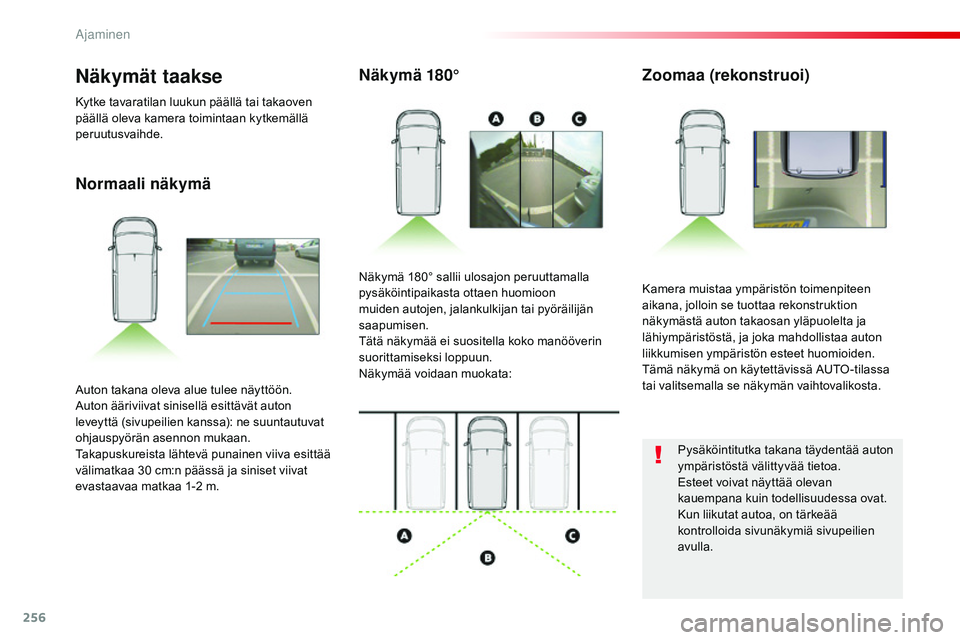

256
Spacetourer-VP_fi_Chap06_conduite_ed01-2016
Normaali näkymäNäkymä 180°
Zoomaa (rekonstruoi)
Kamera muistaa ympäristön toimenpiteen
aikana, jolloin se tuottaa rekonstruktion
näkymästä auton takaosan yläpuolelta ja
lähiympäristöstä, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO -tilassa
tai valitsemalla se näkymän vaihtovalikosta.
Näkymä 180° sallii ulosajon peruuttamalla
pysäköintipaikasta ottaen huomioon
muiden autojen, jalankulkijan tai pyöräilijän
saapumisen.
Tätä näkymää ei suositella koko manööverin
suorittamiseksi loppuun.
Näkymää voidaan muokata:
Auton takana oleva alue tulee näyttöön.
Auton ääriviivat sinisellä esittävät auton
leveyttä (sivupeilien kanssa): ne suuntautuvat
ohjauspyörän asennon mukaan.
Takapuskureista lähtevä punainen viiva esittää
välimatkaa 30

cm:n päässä ja siniset viivat
evastaavaa matkaa 1-2

m.
Näkymät taakse
Kytke tavaratilan luukun päällä tai takaoven
päällä oleva kamera toimintaan kytkemällä
peruutusvaihde.
Pysäköintitutka takana täydentää auton
ympäristöstä välittyvää tietoa.
Esteet voivat näyttää olevan
kauempana kuin todellisuudessa ovat.
Kun liikutat autoa, on tärkeää
kontrolloida sivunäkymiä sivupeilien
avulla.
Ajaminen

257
Spacetourer-VP_fi_Chap06_conduite_ed01-2016

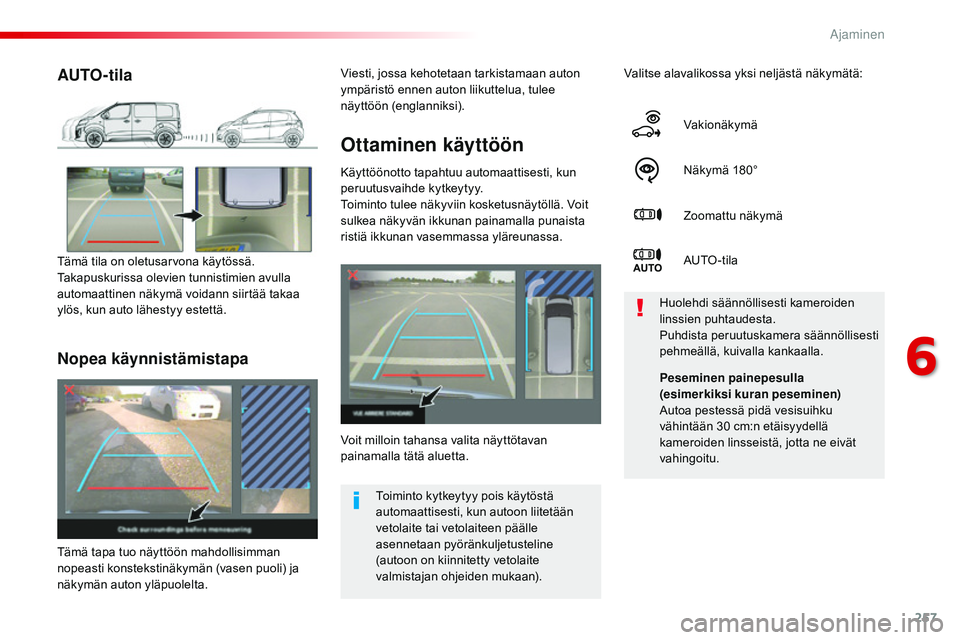

Ottaminen käyttöön
Käyttöönotto tapahtuu automaattisesti, kun
peruutusvaihde kytkeytyy.
Toiminto tulee näkyviin kosketusnäytöllä. Voit
sulkea näkyvän ikkunan painamalla punaista
ristiä ikkunan vasemmassa yläreunassa.Valitse alavalikossa yksi neljästä näkymätä:
Vakionäkymä
Näkymä 180°
Zoomattu näkymä
AUTO -tila
Voit milloin tahansa valita näyttötavan
painamalla tätä aluetta. Huolehdi säännöllisesti kameroiden
linssien puhtaudesta.
Puhdista peruutuskamera säännöllisesti
pehmeällä, kuivalla kankaalla.
AUTO-tila
Tämä tila on oletusarvona käytössä.
Takapuskurissa olevien tunnistimien avulla
automaattinen näkymä voidann siirtää takaa
ylös, kun auto lähestyy estettä.
Toiminto kytkeytyy pois käytöstä
automaattisesti, kun autoon liitetään
vetolaite tai vetolaiteen päälle
asennetaan pyöränkuljetusteline
(autoon on kiinnitetty vetolaite
valmistajan ohjeiden mukaan).
Nopea käynnistämistapa
Tämä tapa tuo näyttöön mahdollisimman
nopeasti konstekstinäkymän (vasen puoli) ja
näkymän auton yläpuolelta. Peseminen painepesulla
(esimerkiksi kuran peseminen)
Autoa pestessä pidä vesisuihku
vähintään 30
cm:n etäisyydellä
kameroiden linsseistä, jotta ne eivät
vahingoitu.
Viesti, jossa kehotetaan tarkistamaan auton
ympäristö ennen auton liikuttelua, tulee
näyttöön (englanniksi).
6
Ajaminen

258
Spacetourer-VP_fi_Chap06_conduite_ed01-2016

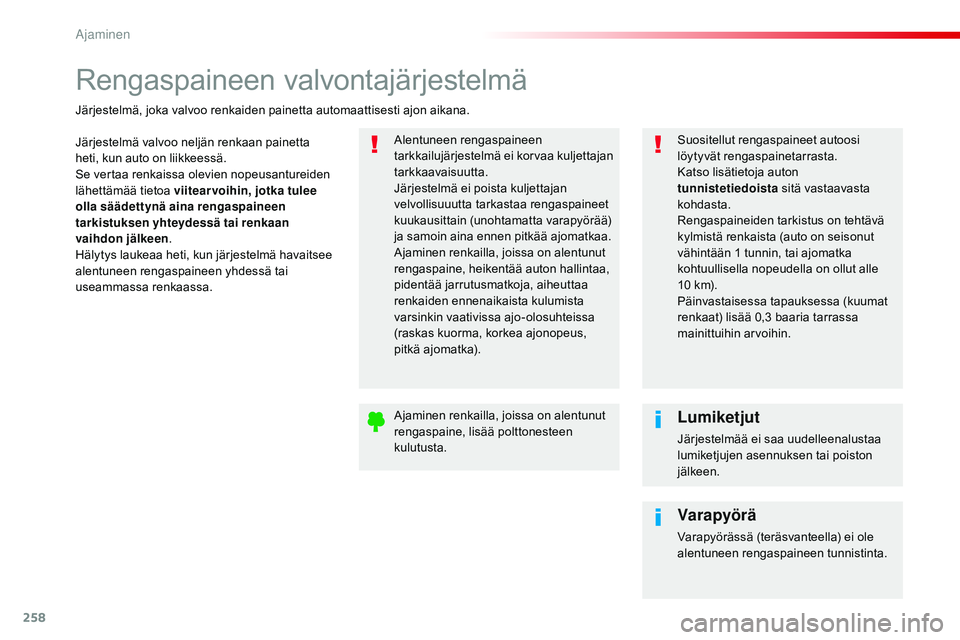

Rengaspaineen valvontajärjestelmä
Järjestelmä valvoo neljän renkaan painetta
heti, kun auto on liikkeessä.
Se vertaa renkaissa olevien nopeusantureiden
lähettämää tietoa viitearvoihin, jotka tulee
olla säädettynä aina rengaspaineen
tarkistuksen yhteydessä tai renkaan
vaihdon jälkeen.
Hälytys laukeaa heti, kun järjestelmä havaitsee
alentuneen rengaspaineen yhdessä tai
useammassa renkaassa. Alentuneen rengaspaineen
tarkkailujärjestelmä ei korvaa kuljettajan
tarkkaavaisuutta.
Järjestelmä ei poista kuljettajan
velvollisuuutta tarkastaa rengaspaineet
kuukausittain (unohtamatta varapyörää)
ja samoin aina ennen pitkää ajomatkaa.
Ajaminen renkailla, joissa on alentunut
rengaspaine, heikentää auton hallintaa,
pidentää jarrutusmatkoja, aiheuttaa
renkaiden ennenaikaista kulumista
varsinkin vaativissa ajo-olosuhteissa
(raskas kuorma, korkea ajonopeus,
pitkä ajomatka).
Järjestelmä, joka valvoo renkaiden painetta automaattisesti ajon aikana.
Suositellut rengaspaineet autoosi
löytyvät rengaspainetarrasta.
Katso lisätietoja auton
tunnistetiedoista sitä vastaavasta
kohdasta.
Rengaspaineiden tarkistus on tehtävä
kylmistä renkaista (auto on seisonut
vähintään 1
tunnin, tai ajomatka
kohtuullisella nopeudella on ollut alle
10
km).
Päinvastaisessa tapauksessa (kuumat
renkaat) lisää 0,3
baaria tarrassa
mainittuihin arvoihin.
Ajaminen renkailla, joissa on alentunut
rengaspaine, lisää polttonesteen
kulutusta.
Lumiketjut
Järjestelmää ei saa uudelleenalustaa
lumiketjujen asennuksen tai poiston
jälkeen.
Varapyörä
Varapyörässä (teräsvanteella) ei ole
alentuneen rengaspaineen tunnistinta.
Ajaminen
