CITROEN JUMPER SPACETOURER 2017 Omistajan Käsikirjat (in Finnish)

269
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

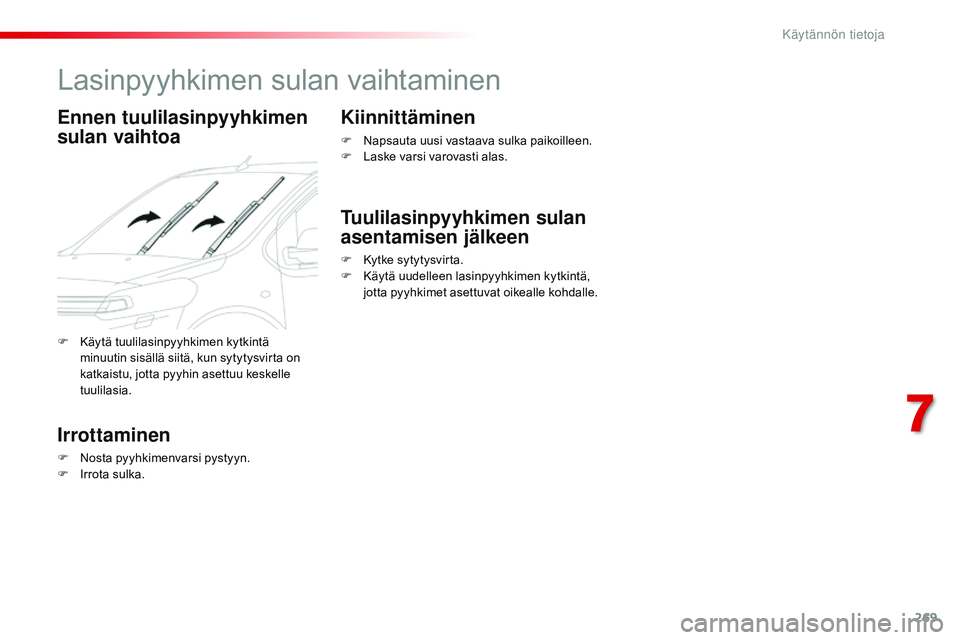

Lasinpyyhkimen sulan vaihtaminen
Ennen tuulilasinpyyhkimen
sulan vaihtoa
Irrottaminen
F Nosta pyyhkimenvarsi pystyyn.
F I rrota sulka.
Kiinnittäminen
F Napsauta uusi vastaava sulka paikoilleen.
F L aske varsi varovasti alas.
Tuulilasinpyyhkimen sulan
asentamisen jälkeen
F Kytke sytytysvirta.
F K äytä uudelleen lasinpyyhkimen kytkintä,
jotta pyyhkimet asettuvat oikealle kohdalle.
F

K

äytä tuulilasinpyyhkimen kytkintä
minuutin sisällä siitä, kun sytytysvirta on
katkaistu, jotta pyyhin asettuu keskelle
tuulilasia.
7
Käytännön tietoja

270
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016
TOTAL & CITROËN
Yhteistyössä suoritustehon
ja ympäristön
huomioonottamiseksi
Innovaatio suoritustehon tukena
Jo yli 40 vuoden ajan TOTALin tutkimus- ja
k ehitystyöryhmät ovat kehittäneet CITROËNille
voiteluaineita, jotka täyttävät CITROËNin sekä
kilpa- että henkilöautojen viimeisimpien teknisten
innovaatioiden vaatimukset.
Tämä kaikki takaa autosi moottorin parhaan
suoritustehon.
Moottorin paras suojaus
Kun CITROËN-autosi huollot tehdään
TOTAL-voiteluaineita käyttäen, pidentää
se autosi käyttöikää ja parantaa
moottorin suoritustehoa ympäristöä
kunnioittaen.
Käytännön tietoja

271
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

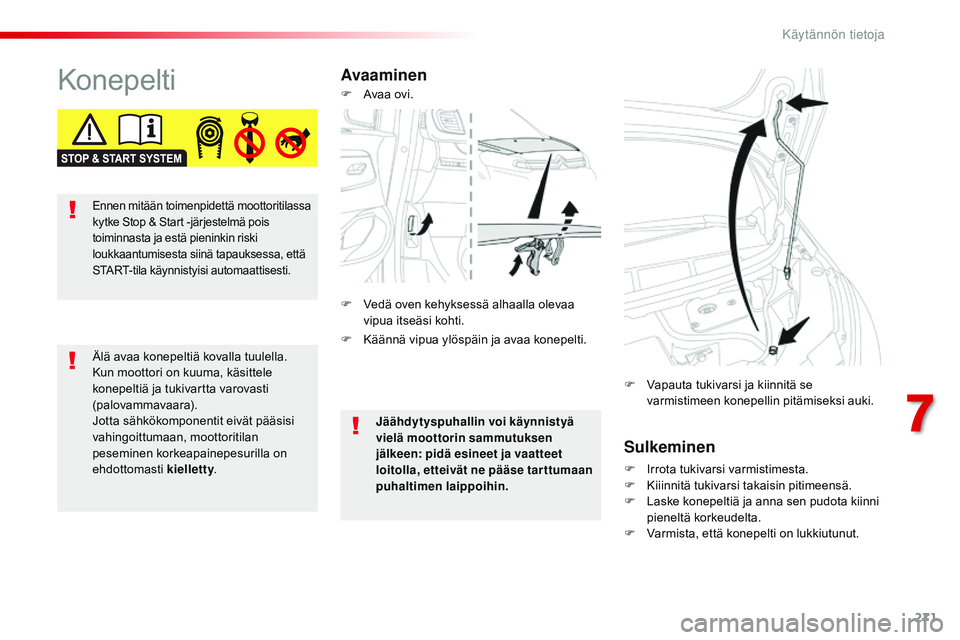

KonepeltiAvaaminenSulkeminen
F Irrota tukivarsi varmistimesta.
F K iiinnitä tukivarsi takaisin pitimeensä.
F

L
aske konepeltiä ja anna sen pudota kiinni
pieneltä korkeudelta.
F

V
armista, että konepelti on lukkiutunut.
F

V
apauta tukivarsi ja kiinnitä se
varmistimeen konepellin pitämiseksi auki.
Älä avaa konepeltiä kovalla tuulella.
Kun moottori on kuuma, käsittele
konepeltiä ja tukivartta varovasti
(palovammavaara).
Jotta sähkökomponentit eivät pääsisi
vahingoittumaan, moottoritilan
peseminen korkeapainepesurilla on
ehdottomasti
kielletty. Jäähdytyspuhallin voi käynnistyä
vielä moottorin sammutuksen
jälkeen: pidä esineet ja vaatteet
loitolla, etteivät ne pääse tarttumaan
puhaltimen laippoihin.
F

K

äännä vipua ylöspäin ja avaa konepelti.
F

A

vaa ovi.
F

V

edä oven kehyksessä alhaalla olevaa
vipua itseäsi kohti.
Ennen mitään toimenpidettä moottoritilassa
kytke Stop & Start -järjestelmä pois
toiminnasta ja estä pieninkin riski
loukkaantumisesta siinä tapauksessa, että
START-tila käynnistyisi automaattisesti.
7
Käytännön tietoja

272
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016
* Moottorityypin mukaan.

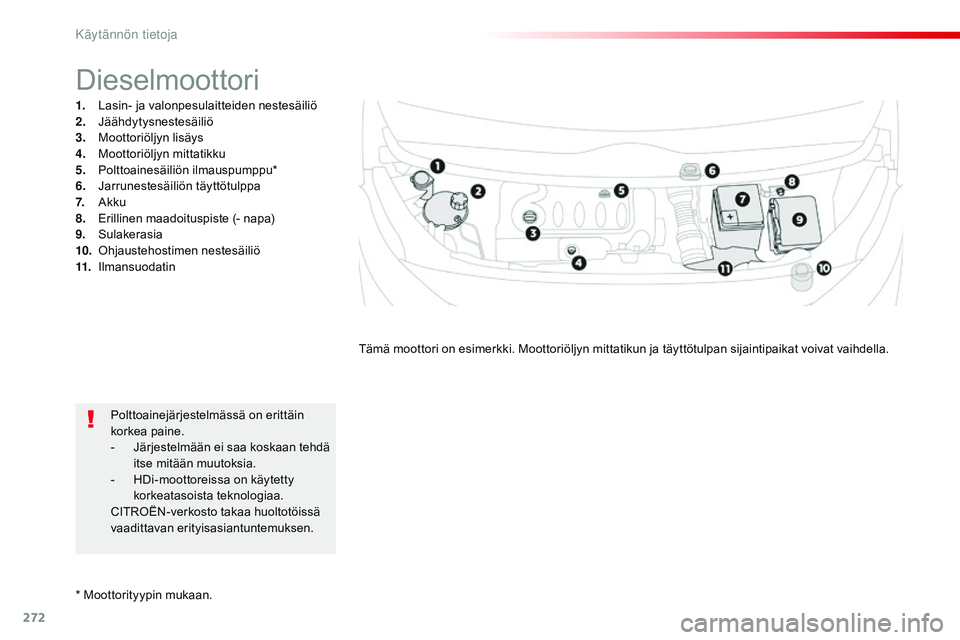

Dieselmoottori
1. Lasin- ja valonpesulaitteiden nestesäiliö
2. Jäähdytysnestesäiliö
3.
M

oottoriöljyn lisäys
4.
M

oottoriöljyn mittatikku
5.
P

olttoainesäiliön ilmauspumppu*
6.
J

arrunestesäiliön täyttötulppa
7.
A

kku
8.
E

rillinen maadoituspiste (- napa)
9.
S

ulakerasia
10.
O

hjaustehostimen nestesäiliö
11.
I

lmansuodatin Tämä moottori on esimerkki. Moottoriöljyn mittatikun ja täyttötulpan sijaintipaikat voivat vaihdella.
Polttoainejärjestelmässä on erittäin
korkea paine.
-

J
ärjestelmään ei saa koskaan tehdä
itse mitään muutoksia.
-

H
Di-moottoreissa on käytetty
korkeatasoista teknologiaa.
CITROËN-verkosto takaa huoltotöissä
vaadittavan erityisasiantuntemuksen.
Käytännön tietoja

273
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

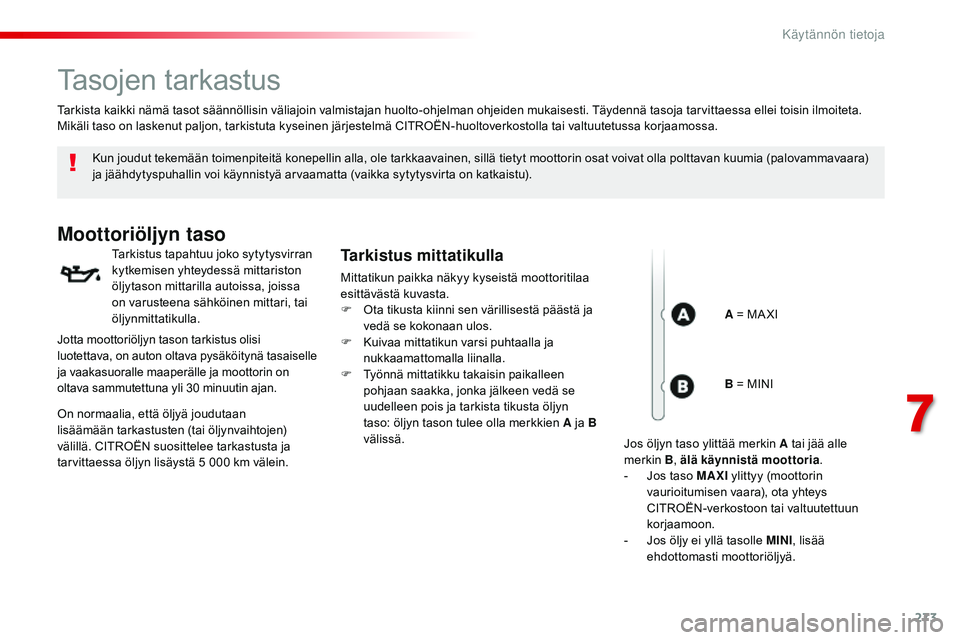

Tasojen tarkastus
Kun joudut tekemään toimenpiteitä konepellin alla, ole tarkkaavainen, sillä tietyt moottorin osat voivat olla polttavan kuumia (palovammavaara)
ja jäähdytyspuhallin voi käynnistyä arvaamatta (vaikka sytytysvirta on katkaistu).
Moottoriöljyn taso
Tarkistus tapahtuu joko sytytysvirran
kytkemisen yhteydessä mittariston
öljytason mittarilla autoissa, joissa
on varusteena sähköinen mittari, tai
öljynmittatikulla.Tarkistus mittatikulla
Mittatikun paikka näkyy kyseistä moottoritilaa
esittävästä kuvasta.
F
O
ta tikusta kiinni sen värillisestä päästä ja
vedä se kokonaan ulos.
F

K
uivaa mittatikun varsi puhtaalla ja
nukkaamattomalla liinalla.
F

T
yönnä mittatikku takaisin paikalleen
pohjaan saakka, jonka jälkeen vedä se
uudelleen pois ja tarkista tikusta öljyn
taso: öljyn tason tulee olla merkkien A ja B
välissä.
Tarkista kaikki nämä tasot säännöllisin väliajoin valmistajan huolto-ohjelman ohjeiden mukaisesti. Täydennä tasoja tarvittaessa ellei toisin ilmoiteta.
Mikäli taso on laskenut paljon, tarkistuta kyseinen järjestelmä CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
A = MA XI
Jotta moottoriöljyn tason tarkistus olisi
luotettava, on auton oltava pysäköitynä tasaiselle
ja vaakasuoralle maaperälle ja moottorin on
oltava sammutettuna yli 30 minuutin ajan.
On normaalia, että öljyä joudutaan
lisäämään tarkastusten (tai öljynvaihtojen)
välillä. CITROËN suosittelee tarkastusta ja
tarvittaessa öljyn lisäystä 5 000 km välein. B = MINI
Jos öljyn taso ylittää merkin A tai jää alle
merkin B , älä käynnistä moottoria .
-

J
os taso MAXI ylittyy (moottorin
vaurioitumisen vaara), ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
-

J
os öljy ei yllä tasolle MINI, lisää
ehdottomasti moottoriöljyä.
7
Käytännön tietoja

274
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

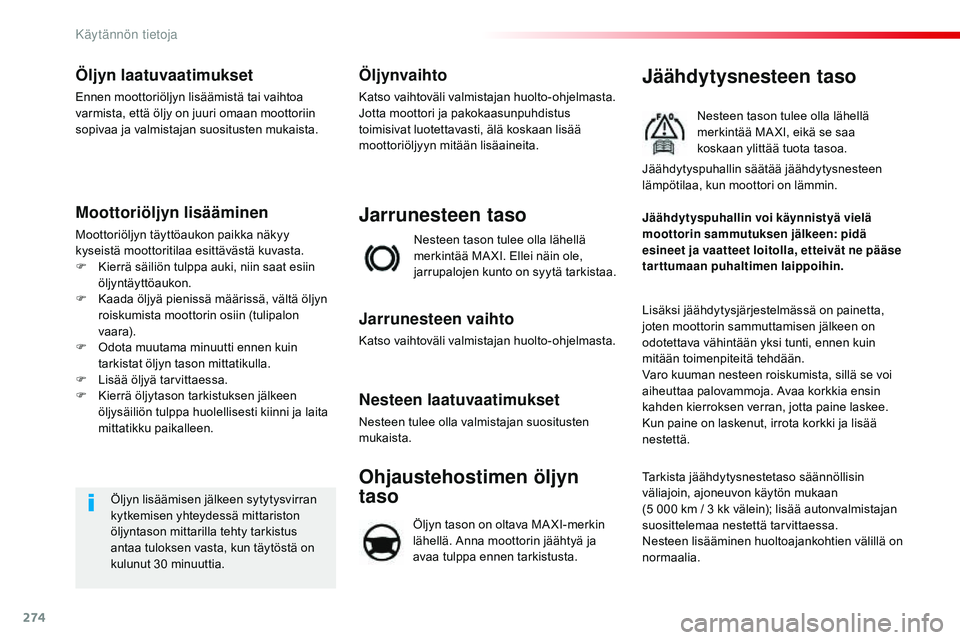

Öljyn laatuvaatimukset
Ennen moottoriöljyn lisäämistä tai vaihtoa
varmista, että öljy on juuri omaan moottoriin
sopivaa ja valmistajan suositusten mukaista.
Moottoriöljyn lisääminen
Moottoriöljyn täyttöaukon paikka näkyy
kyseistä moottoritilaa esittävästä kuvasta.
F
K
ierrä säiliön tulppa auki, niin saat esiin
öljyntäyttöaukon.
F

K
aada öljyä pienissä määrissä, vältä öljyn
roiskumista moottorin osiin (tulipalon
vaar a).
F

O
dota muutama minuutti ennen kuin
tarkistat öljyn tason mittatikulla.
F

L
isää öljyä tarvittaessa.
F

K
ierrä öljytason tarkistuksen jälkeen
öljysäiliön tulppa huolellisesti kiinni ja laita
mittatikku paikalleen.
Öljyn lisäämisen jälkeen sytytysvirran
kytkemisen yhteydessä mittariston
öljyntason mittarilla tehty tarkistus
antaa tuloksen vasta, kun täytöstä on
kulunut 30
m

inuuttia.
Öljynvaihto
Katso vaihtoväli valmistajan huolto-ohjelmasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, älä koskaan lisää
moottoriöljyyn mitään lisäaineita.Nesteen tason tulee olla lähellä
merkintää MA XI. Ellei näin ole,
jarrupalojen kunto on syytä tarkistaa.
Jarrunesteen taso
Jarrunesteen vaihto
Katso vaihtoväli valmistajan huolto-ohjelmasta.
Nesteen laatuvaatimukset
Nesteen tulee olla valmistajan suositusten
mukaista.
Jäähdytysnesteen taso
Nesteen tason tulee olla lähellä
merkintää MA XI, eikä se saa
koskaan ylittää tuota tasoa.
Lisäksi jäähdytysjärjestelmässä on painetta,
joten moottorin sammuttamisen jälkeen on
odotettava vähintään yksi tunti, ennen kuin
mitään toimenpiteitä tehdään.
Varo kuuman nesteen roiskumista, sillä se voi
aiheuttaa palovammoja. Avaa korkkia ensin
kahden kierroksen verran, jotta paine laskee.
Kun paine on laskenut, irrota korkki ja lisää
nestettä. Jäähdytyspuhallin voi käynnistyä vielä
moottorin sammutuksen jälkeen: pidä
esineet ja vaatteet loitolla, etteivät ne pääse
tarttumaan puhaltimen laippoihin. Jäähdytyspuhallin säätää jäähdytysnesteen
lämpötilaa, kun moottori on lämmin.
Tarkista jäähdytysnestetaso säännöllisin
väliajoin, ajoneuvon käytön mukaan
(5

000

km / 3 kk välein); lisää autonvalmistajan
suosittelemaa nestettä tarvittaessa.
Nesteen lisääminen huoltoajankohtien välillä on
normaalia.
Ohjaustehostimen öljyn
taso
Öljyn tason on oltava MA XI-merkin
lähellä. Anna moottorin jäähtyä ja
avaa tulppa ennen tarkistusta.
Käytännön tietoja

275
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

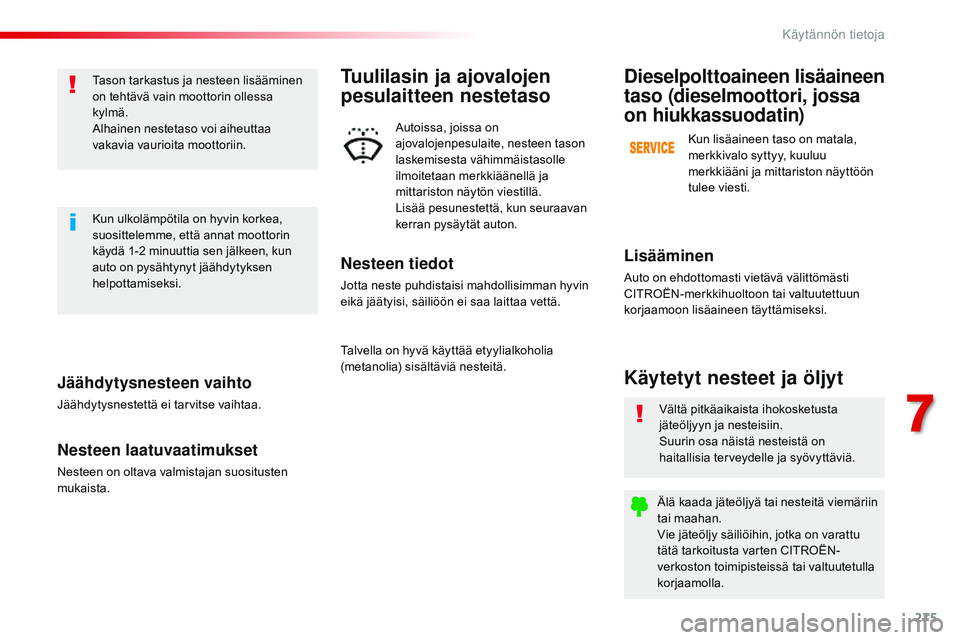

Jäähdytysnesteen vaihto
Jäähdytysnestettä ei tarvitse vaihtaa.
Nesteen laatuvaatimukset
Nesteen on oltava valmistajan suositusten
mukaista.Tason tarkastus ja nesteen lisääminen
on tehtävä vain moottorin ollessa
kylmä.
Alhainen nestetaso voi aiheuttaa
vakavia vaurioita moottoriin.
Kun ulkolämpötila on hyvin korkea,
suosittelemme, että annat moottorin
käydä 1-2
minuuttia sen jälkeen, kun
auto on pysähtynyt jäähdytyksen
helpottamiseksi.
Vältä pitkäaikaista ihokosketusta
jäteöljyyn ja nesteisiin.
Suurin osa näistä nesteistä on
haitallisia terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä viemäriin
tai maahan.
Vie jäteöljy säiliöihin, jotka on varattu
tätä tarkoitusta varten CITROËN-
verkoston toimipisteissä tai valtuutetulla
korjaamolla.
Käytetyt nesteet ja öljyt
Lisääminen
Auto on ehdottomasti vietävä välittömästi
CITROËN-merkkihuoltoon tai valtuutettuun
korjaamoon lisäaineen täyttämiseksi.
Dieselpolttoaineen lisäaineen
taso (dieselmoottori, jossa
on hiukkassuodatin)
Kun lisäaineen taso on matala,
merkkivalo syttyy, kuuluu
merkkiääni ja mittariston näyttöön
tulee viesti.
Nesteen tiedot
Jotta neste puhdistaisi mahdollisimman hyvin
eikä jäätyisi, säiliöön ei saa laittaa vettä.
Tuulilasin ja ajovalojen
pesulaitteen nestetaso
Autoissa, joissa on
ajovalojenpesulaite, nesteen tason
laskemisesta vähimmäistasolle
ilmoitetaan merkkiäänellä ja
mittariston näytön viestillä.
Lisää pesunestettä, kun seuraavan
kerran pysäytät auton.
Talvella on hyvä käyttää etyylialkoholia
(metanolia) sisältäviä nesteitä.
7
Käytännön tietoja

276
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

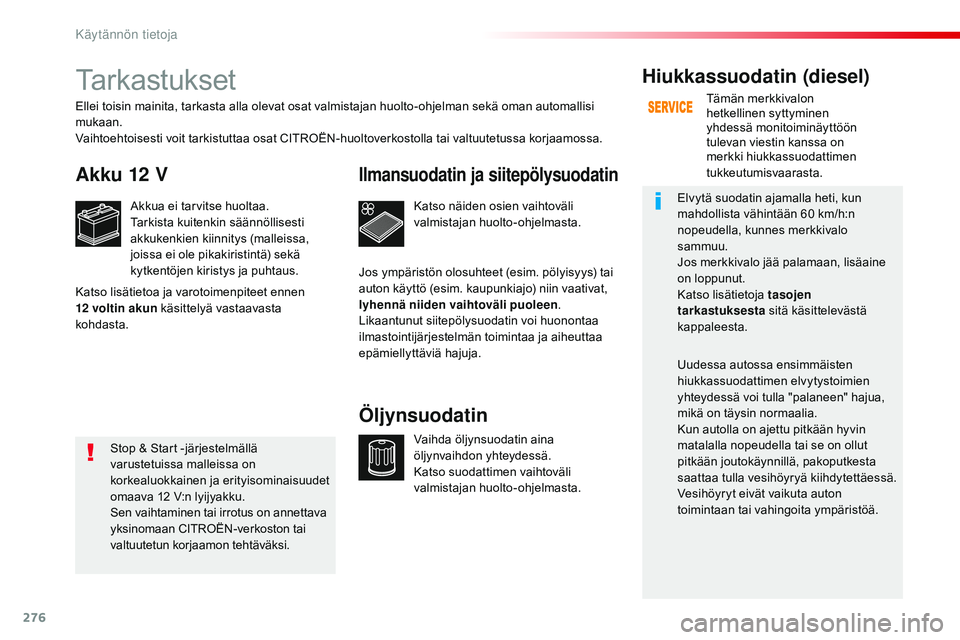

Tarkastukset
Akku 12 V
Akkua ei tarvitse huoltaa.
Tarkista kuitenkin säännöllisesti
akkukenkien kiinnitys (malleissa,
joissa ei ole pikakiristintä) sekä
kytkentöjen kiristys ja puhtaus.Katso näiden osien vaihtoväli
valmistajan huolto-ohjelmasta.
Ilmansuodatin ja siitepölysuodatin
Vaihda öljynsuodatin aina
öljynvaihdon yhteydessä.
Katso suodattimen vaihtoväli
valmistajan huolto-ohjelmasta.
ÖljynsuodatinHiukkassuodatin (diesel)
Tämän merkkivalon
hetkellinen syttyminen
yhdessä monitoiminäyttöön
tulevan viestin kanssa on
merkki hiukkassuodattimen
tukkeutumisvaarasta.
Elvytä suodatin ajamalla heti, kun
mahdollista vähintään 60
km/h:n
nopeudella, kunnes merkkivalo
sammuu.
Jos merkkivalo jää palamaan, lisäaine
on loppunut.
Katso lisätietoja tasojen
tarkastuksesta sitä käsittelevästä
kappaleesta.
Uudessa autossa ensimmäisten
hiukkassuodattimen elvytystoimien
yhteydessä voi tulla "palaneen" hajua,
mikä on täysin normaalia.
Kun autolla on ajettu pitkään hyvin
matalalla nopeudella tai se on ollut
pitkään joutokäynnillä, pakoputkesta
saattaa tulla vesihöyryä kiihdytettäessä.
Vesihöyryt eivät vaikuta auton
toimintaan tai vahingoita ympäristöä.
Ellei toisin mainita, tarkasta alla olevat osat valmistajan huolto-ohjelman sekä oman automallisi
mukaan.
Vaihtoehtoisesti voit tarkistuttaa osat CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Katso lisätietoa ja varotoimenpiteet ennen
12

voltin akun käsittelyä vastaavasta
kohdasta. Jos ympäristön olosuhteet (esim. pölyisyys) tai
auton käyttö (esim. kaupunkiajo) niin vaativat,
lyhennä niiden vaihtoväli puoleen
.
Likaantunut siitepölysuodatin voi huonontaa
ilmastointijärjestelmän toimintaa ja aiheuttaa
epämiellyttäviä hajuja.
Stop & Start -järjestelmällä
varustetuissa malleissa on
korkealuokkainen ja erityisominaisuudet
omaava 12

V:n lyijyakku.
Sen vaihtaminen tai irrotus on annettava
yksinomaan CITROËN-verkoston tai
valtuutetun korjaamon tehtäväksi.
Käytännön tietoja

277
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

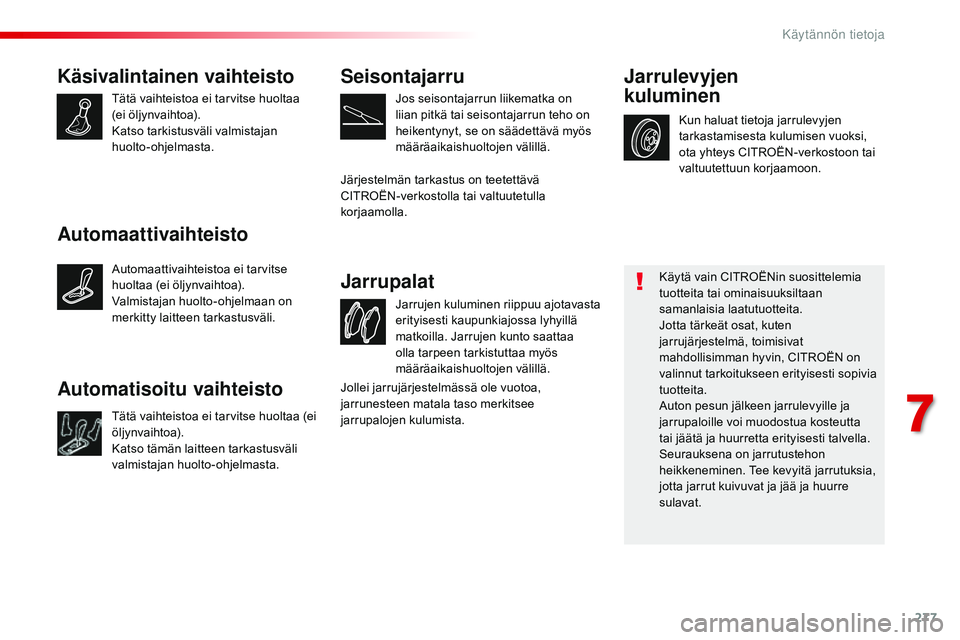

Käsivalintainen vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa
(ei öljynvaihtoa).
Katso tarkistusväli valmistajan
huolto-ohjelmasta.Jarrujen kuluminen riippuu ajotavasta
erityisesti kaupunkiajossa lyhyillä
matkoilla. Jarrujen kunto saattaa
olla tarpeen tarkistuttaa myös
määräaikaishuoltojen välillä.
Jarrupalat
Kun haluat tietoja jarrulevyjen
tarkastamisesta kulumisen vuoksi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Jarrulevyjen
kuluminen
Käytä vain CITROËNin suosittelemia
tuotteita tai ominaisuuksiltaan
samanlaisia laatutuotteita.
Jotta tärkeät osat, kuten
jarrujärjestelmä, toimisivat
mahdollisimman hyvin, CITROËN on
valinnut tarkoitukseen erityisesti sopivia
tuotteita.
Auton pesun jälkeen jarrulevyille ja
jarrupaloille voi muodostua kosteutta
tai jäätä ja huurretta erityisesti talvella.
Seurauksena on jarrutustehon
heikkeneminen. Tee kevyitä jarrutuksia,
jotta jarrut kuivuvat ja jää ja huurre
sulavat.
Seisontajarru
Jos seisontajarrun liikematka on
liian pitkä tai seisontajarrun teho on
heikentynyt, se on säädettävä myös
määräaikaishuoltojen välillä.
Järjestelmän tarkastus on teetettävä
CITROËN-verkostolla tai valtuutetulla
korjaamolla.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso merkitsee
jarrupalojen kulumista.
Automaattivaihteisto
Automaattivaihteistoa ei tarvitse
huoltaa (ei öljynvaihtoa).
Valmistajan huolto-ohjelmaan on
merkitty laitteen tarkastusväli.
Automatisoitu vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa (ei
öljynvaihtoa).
Katso tämän laitteen tarkastusväli
valmistajan huolto-ohjelmasta.
7
Käytännön tietoja

278
Spacetourer-VP_fi_Chap07_info-pratiques_ed01-2016

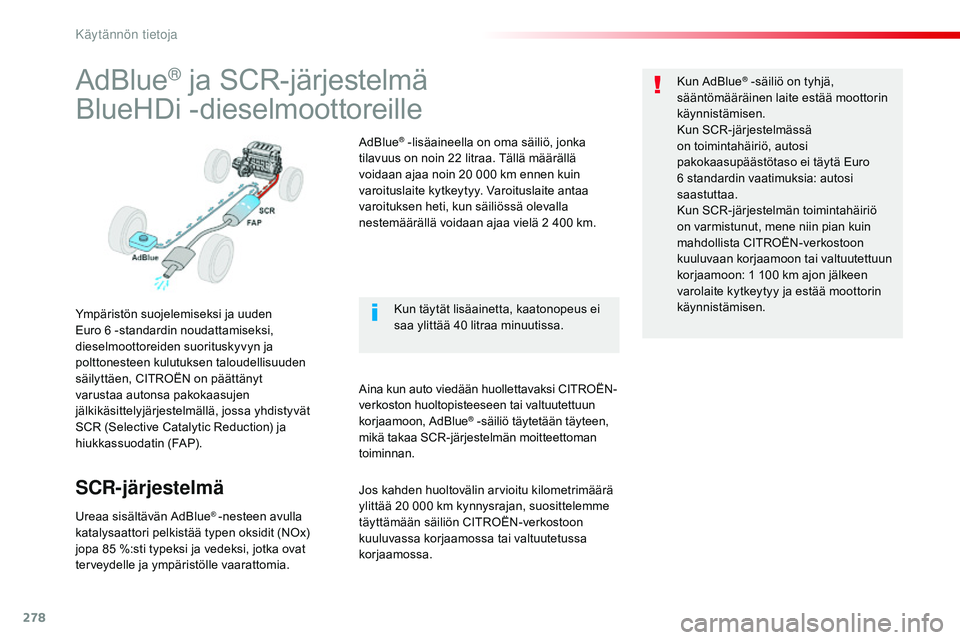

AdBlue® ja SCR-järjestelmä
BlueHDi -dieselmoottoreille
Ympäristön suojelemiseksi ja uuden
Euro 6
-standardin noudattamiseksi,
dieselmoottoreiden suorituskyvyn ja
polttonesteen kulutuksen taloudellisuuden
säilyttäen, CITROËN on päättänyt
varustaa autonsa pakokaasujen
jälkikäsittelyjärjestelmällä, jossa yhdistyvät
SCR (Selective Catalytic Reduction) ja
hiukkassuodatin (FAP).
SCR-järjestelmä
Ureaa sisältävän AdBlue® -nesteen avulla
katalysaattori pelkistää typen oksidit (NOx)
jopa 85

%:sti typeksi ja vedeksi, jotka ovat
terveydelle ja ympäristölle vaarattomia. AdBlue
® -lisäaineella on oma säiliö, jonka
tilavuus on noin 22 litraa. Tällä määrällä
voidaan ajaa noin 20
000 km ennen kuin
varoituslaite kytkeytyy. Varoituslaite antaa
varoituksen heti, kun säiliössä olevalla
nestemäärällä voidaan ajaa vielä 2
400 km.
Aina kun auto viedään huollettavaksi CITROËN-
verkoston huoltopisteeseen tai valtuutettuun
korjaamoon, AdBlue
® -säiliö täytetään täyteen,
mikä takaa SCR-järjestelmän moitteettoman
toiminnan. Kun AdBlue
® -säiliö on tyhjä,
sääntömääräinen laite estää moottorin
käynnistämisen.
Kun SCR-järjestelmässä
on toimintahäiriö, autosi
pakokaasupäästötaso ei täytä Euro
6

standardin vaatimuksia: autosi
saastuttaa.
Kun SCR-järjestelmän toimintahäiriö
on varmistunut, mene niin pian kuin
mahdollista CITROËN-verkostoon
kuuluvaan korjaamoon tai valtuutettuun
korjaamoon: 1
100 km ajon jälkeen
varolaite kytkeytyy ja estää moottorin
käynnistämisen.
Kun täytät lisäainetta, kaatonopeus ei
saa ylittää 40

litraa minuutissa.
Jos kahden huoltovälin arvioitu kilometrimäärä
ylittää 20

000

km kynnysrajan, suosittelemme
täyttämään säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai valtuutetussa
korjaamossa.
K
