29
Spacetourer-VP_fi_Chap01_instruments-de-bord_ed01-2016

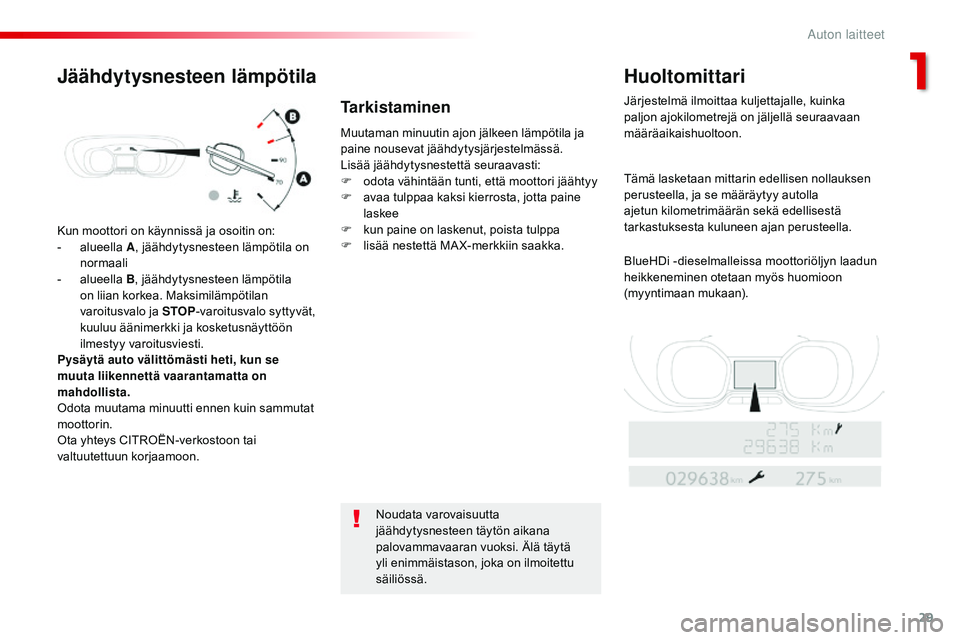

Kun moottori on käynnissä ja osoitin on:
- a lueella A , jäähdytysnesteen lämpötila on
normaali
-

a
lueella B, jäähdytysnesteen lämpötila
on liian korkea. Maksimilämpötilan
varoitusvalo ja STOP-varoitusvalo syttyvät,
kuuluu äänimerkki ja kosketusnäyttöön
ilmestyy varoitusviesti.
Pysäytä auto välittömästi heti, kun se
muuta liikennettä vaarantamatta on
mahdollista.
Odota muutama minuutti ennen kuin sammutat
moottorin.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. Muutaman minuutin ajon jälkeen lämpötila ja
paine nousevat jäähdytysjärjestelmässä.
Lisää jäähdytysnestettä seuraavasti:
F

o
dota vähintään tunti, että moottori jäähtyy
F
a
vaa tulppaa kaksi kierrosta, jotta paine
laskee
F k un paine on laskenut, poista tulppa
F l isää nestettä MA X-merkkiin saakka.
Noudata varovaisuutta
jäähdytysnesteen täytön aikana
palovammavaaran vuoksi. Älä täytä
yli enimmäistason, joka on ilmoitettu
säiliössä.
Jäähdytysnesteen lämpötila Huoltomittari
Järjestelmä ilmoittaa kuljettajalle, kuinka
paljon ajokilometrejä on jäljellä seuraavaan
määräaikaishuoltoon.
Tämä lasketaan mittarin edellisen nollauksen
perusteella, ja se määräytyy autolla
ajetun kilometrimäärän sekä edellisestä
tarkastuksesta kuluneen ajan perusteella.
BlueHDi -dieselmalleissa moottoriöljyn laadun
heikkeneminen otetaan myös huomioon
(myyntimaan mukaan).Tarkistaminen
1
Auton laitteet

30

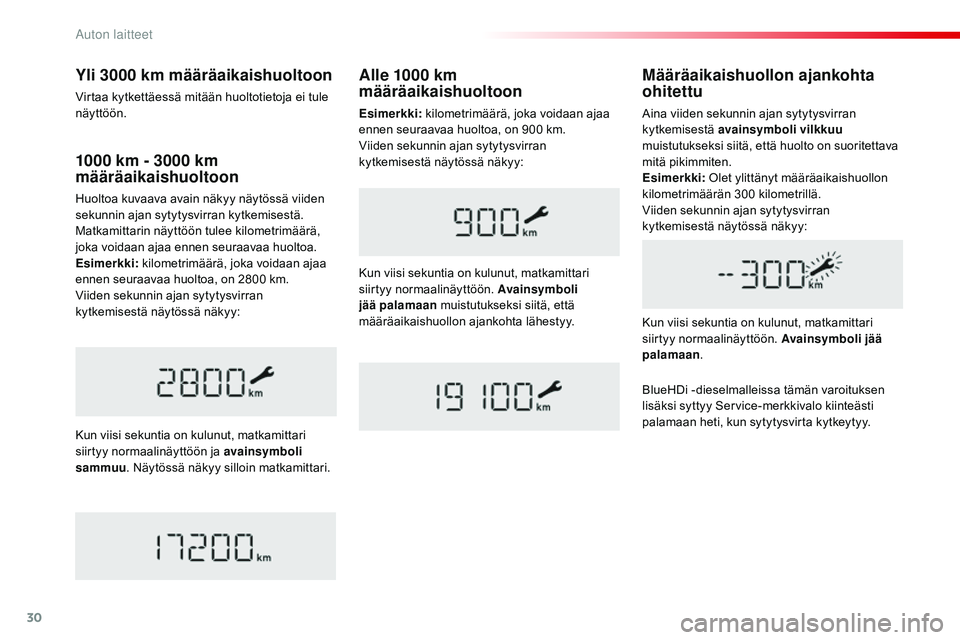

1000 km - 3000 km
m ääräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytössä viiden
sekunnin ajan sytytysvirran kytkemisestä.
Matkamittarin näyttöön tulee kilometrimäärä,
joka voidaan ajaa ennen seuraavaa huoltoa.
Esimerkki: kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa, on 2800
km.
Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamittari
siirtyy normaalinäyttöön ja avainsymboli
sammuu . Näytössä näkyy silloin matkamittari.
Määräaikaishuollon ajankohta
ohitettu
Kun viisi sekuntia on kulunut, matkamittari
siirtyy normaalinäyttöön. Avainsymboli jää
palamaan .
Aina viiden sekunnin ajan sytytysvirran
kytkemisestä
avainsymboli vilkkuu
muistutukseksi siitä, että huolto on suoritettava
mitä pikimmiten.
Esimerkki: Olet ylittänyt määräaikaishuollon
kilometrimäärän 300
k
ilometrillä.
Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Alle 1000 km
m ääräaikaishuoltoon
Kun viisi sekuntia on kulunut, matkamittari
siirtyy normaalinäyttöön. Avainsymboli
jää palamaan muistutukseksi siitä, että
määräaikaishuollon ajankohta lähestyy.
BlueHDi -dieselmalleissa tämän varoituksen
lisäksi syttyy Service-merkkivalo kiinteästi
palamaan heti, kun sytytysvirta kytkeytyy.
Yli 3000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja ei tule
näyttöön.
Esimerkki: kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa, on 900
km.
Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Auton laitteet

31
Spacetourer-VP_fi_Chap01_instruments-de-bord_ed01-2016

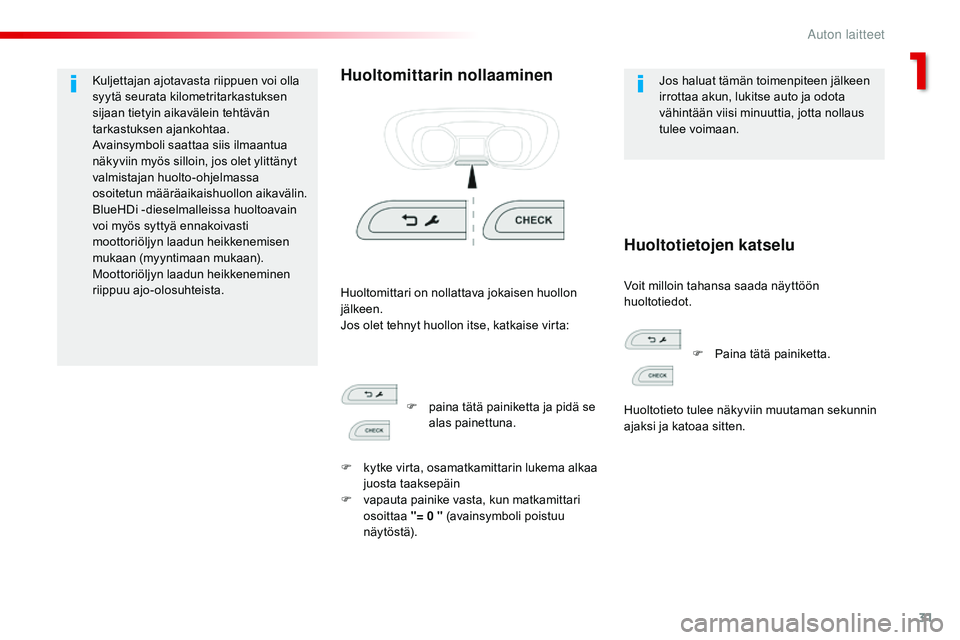

Kuljettajan ajotavasta riippuen voi olla
syytä seurata kilometritarkastuksen
sijaan tietyin aikavälein tehtävän
tarkastuksen ajankohtaa.
Avainsymboli saattaa siis ilmaantua
näkyviin myös silloin, jos olet ylittänyt
valmistajan huolto-ohjelmassa
osoitetun määräaikaishuollon aikavälin.
BlueHDi -dieselmalleissa huoltoavain
voi myös syttyä ennakoivasti
moottoriöljyn laadun heikkenemisen
mukaan (myyntimaan mukaan).
Moottoriöljyn laadun heikkeneminen
riippuu ajo-olosuhteista.Huoltomittarin nollaaminenJos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus
tulee voimaan.
Voit milloin tahansa saada näyttöön
huoltotiedot.
Huoltomittari on nollattava jokaisen huollon
jälkeen.
Jos olet tehnyt huollon itse, katkaise virta:
Huoltotietojen katselu
F paina tätä painiketta ja pidä se
alas painettuna.
F

k

ytke virta, osamatkamittarin lukema alkaa
juosta taaksepäin
F

v

apauta painike vasta, kun matkamittari
osoittaa "= 0
" (avainsymboli poistuu
näy tö st ä). F

P
aina tätä painiketta.
Huoltotieto tulee näkyviin muutaman sekunnin
ajaksi ja katoaa sitten.
1
Auton laitteet

32

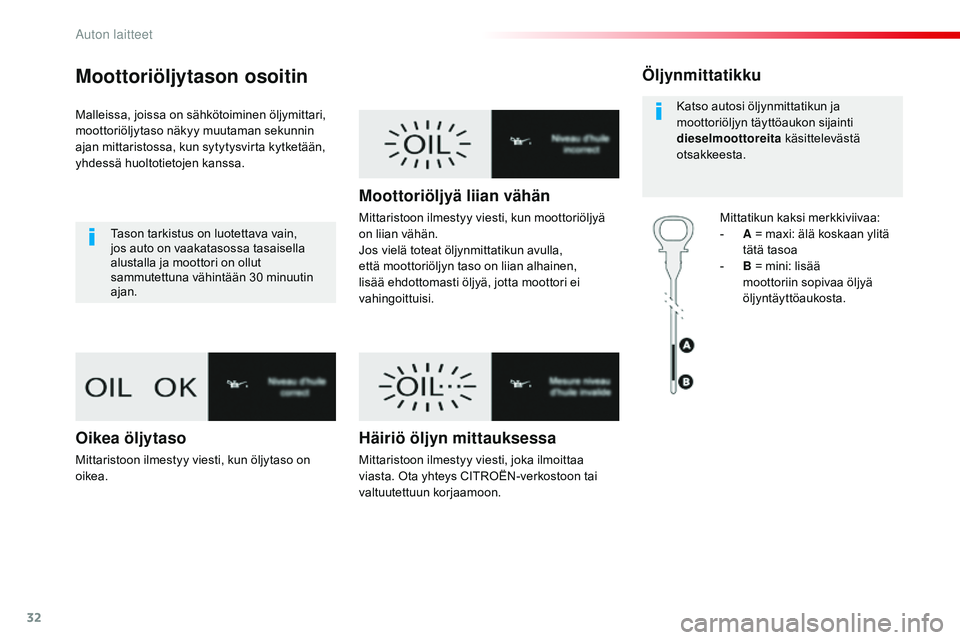

Moottoriöljytason osoitin
Malleissa, joissa on sähkötoiminen öljymittari,
moottoriöljytaso näkyy muutaman sekunnin
ajan mittaristossa, kun sytytysvirta kytketään,
yhdessä huoltotietojen kanssa.Tason tarkistus on luotettava vain,
jos auto on vaakatasossa tasaisella
alustalla ja moottori on ollut
sammutettuna vähintään 30
m

inuutin
ajan.
Oikea öljytaso
Mittaristoon ilmestyy viesti, kun öljytaso on
oikea.
Moottoriöljyä liian vähän
Mittaristoon ilmestyy viesti, kun moottoriöljyä
on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jotta moottori ei
vahingoittuisi.
Häiriö öljyn mittauksessa
Mittaristoon ilmestyy viesti, joka ilmoittaa
viasta. Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Öljynmittatikku
Mittatikun kaksi merkkiviivaa:
-
A = maxi: älä koskaan ylitä
tätä tasoa
-

B
= mini: lisää
moottoriin sopivaa öljyä
öljyntäyttöaukosta.
Katso autosi öljynmittatikun ja
moottoriöljyn täyttöaukon sijainti
dieselmoottoreita
käsittelevästä
otsakkeesta.
Auton laitteet

33
Spacetourer-VP_fi_Chap01_instruments-de-bord_ed01-2016

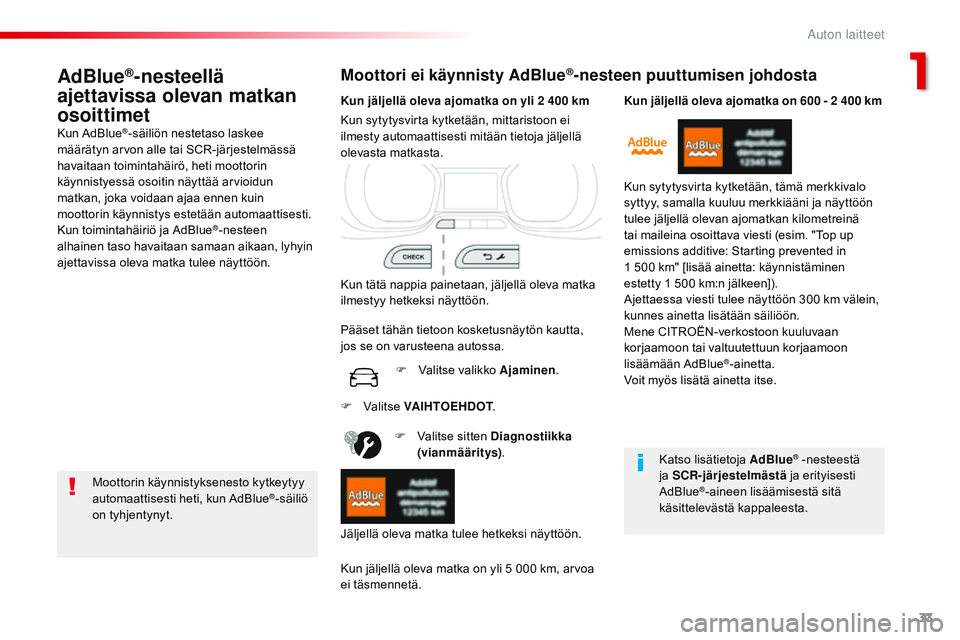

AdBlue®-nesteellä
ajettavissa olevan matkan
osoittimet
Kun AdBlue®-säiliön nestetaso laskee
määrätyn arvon alle tai SCR-järjestelmässä
havaitaan toimintahäirö, heti moottorin
käynnistyessä osoitin näyttää arvioidun
matkan, joka voidaan ajaa ennen kuin
moottorin käynnistys estetään automaattisesti.
Kun toimintahäiriö ja AdBlue
®-nesteen
alhainen taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön.
Moottori ei käynnisty AdBlue®-nesteen puuttumisen johdosta
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö
on tyhjentynyt. Kun jäljellä oleva ajomatka on yli 2
400 km
Kun tätä nappia painetaan, jäljellä oleva matka
ilmestyy hetkeksi näyttöön. F
V
alitse sitten Diagnostiikka
(vianmääritys) .
Kun jäljellä oleva matka on yli 5 000 km, arvoa
ei täsmennetä. Kun sytytysvirta kytketään, mittaristoon ei
ilmesty automaattisesti mitään tietoja jäljellä
olevasta matkasta.
Jäljellä oleva matka tulee hetkeksi näyttöön. Pääset tähän tietoon kosketusnäytön kautta,
jos se on varusteena autossa.
F
V
alitse valikko Ajaminen
.Kun jäljellä oleva ajomatka on 600 - 2 400 km
Kun sytytysvirta kytketään, tämä merkkivalo
syttyy, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim. "Top up
emissions additive: Starting prevented in
1 500 km" [lisää ainetta: käynnistäminen
estetty 1 500 km:n jälkeen]).
Ajettaessa viesti tulee näyttöön 300 km välein,
kunnes ainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-ainetta.
Voit myös lisätä ainetta itse.
F

V

alitse VAIHTOEHDOT .
Katso lisätietoja AdBlue
® -nesteestä
ja SCR-järjestelmästä ja erityisesti
AdBlue
®-aineen lisäämisestä sitä
käsittelevästä kappaleesta.
1
Auton laitteet

34

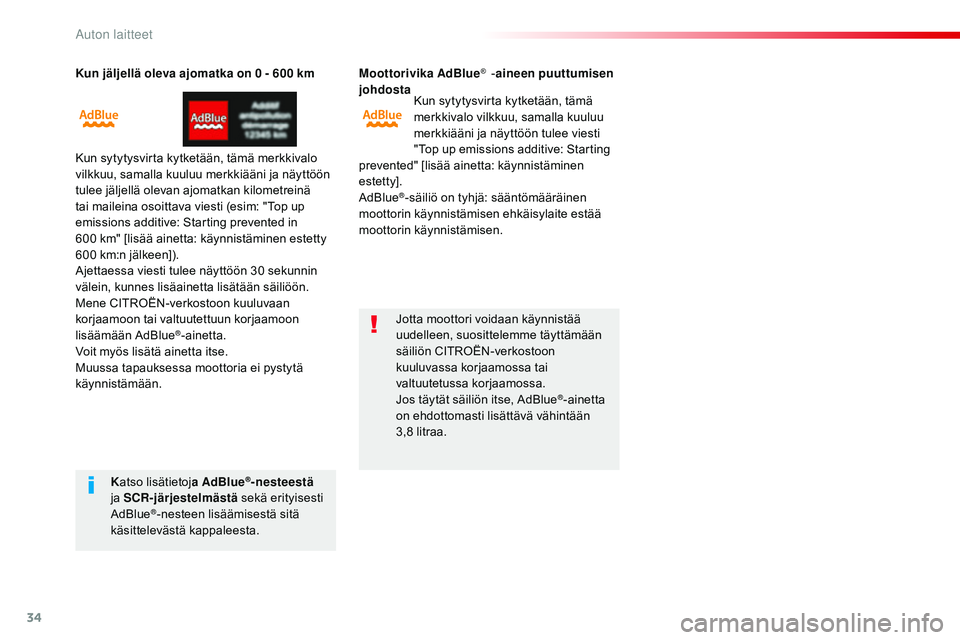

Kun jäljellä oleva ajomatka on 0 - 600 km
K un sytytysvirta kytketään, tämä merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim: "Top up
emissions additive: Starting prevented in
600
km" [lisää ainetta: käynnistäminen estetty
600
km:n jälkeen]).
Ajettaessa viesti tulee näyttöön 30
sekunnin
välein, kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-ainetta.
Voit myös lisätä ainetta itse.
Muussa tapauksessa moottoria ei pystytä
käynnistämään. Moottorivika AdBlue
® -
aineen puuttumisen
johdosta Kun sytytysvirta kytketään, tämä
merkkivalo vilkkuu, samalla kuuluu
merkkiääni ja näyttöön tulee viesti
"Top up emissions additive: Starting
prevented" [lisää ainetta: käynnistäminen
estetty].
AdBlue
®-säiliö on tyhjä: sääntömääräinen
moottorin käynnistämisen ehkäisylaite estää
moottorin käynnistämisen.
Jotta moottori voidaan käynnistää
uudelleen, suosittelemme täyttämään
säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai
valtuutetussa korjaamossa.
Jos täytät säiliön itse, AdBlue
®-ainetta
on ehdottomasti lisättävä vähintään
3,8

litraa.
K atso lisätietoj a AdBlue
®-nesteestä
ja SCR-järjestelmästä sekä erityisesti
AdBlue
®-nesteen lisäämisestä sitä
käsittelevästä kappaleesta.
Auton laitteet

35
Spacetourer-VP_fi_Chap01_instruments-de-bord_ed01-2016
Käynnistämisen ehkäisy
Aina kun sytytysvirta kytketään, nämä
merkkivalot syttyvät, samalla kuuluu
merkkiääni ja näyttöön tulee viesti "Emissions
fault: Starting prevented" [Päästövika:
käynnistäminen estetty].Olet ylittänyt sallitun ajomäärän:
moottorin käynnistämisen ehkäisylaite
estää moottorin käynnistämisen.
Jotta moottori voidaan käynnistää uudelleen,
auto on ehdottomasti vietävä CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon.

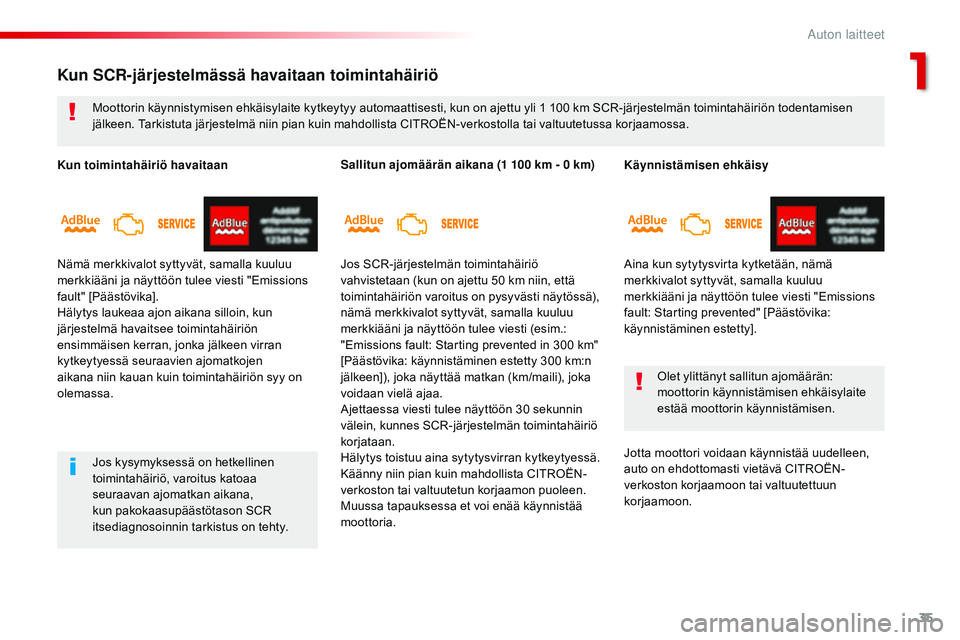

Kun SCR-järjestelmässä havaitaan toimintahäiriö
Moottorin käynnistymisen ehkäisylaite kytkeytyy automaattisesti, kun on ajettu yli 1 100 km SCR-järjestelmän toimintahäiriön todentamisen
j älkeen. Tarkistuta järjestelmä niin pian kuin mahdollista CITROËN-verkostolla tai valtuutetussa korjaamossa.
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana,
kun pakokaasupäästötason SCR
itsediagnosoinnin tarkistus on tehty.
Kun toimintahäiriö havaitaan
Nämä merkkivalot syttyvät, samalla kuuluu
merkkiääni ja näyttöön tulee viesti "Emissions
fault" [Päästövika].
Hälytys laukeaa ajon aikana silloin, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, jonka jälkeen virran
kytkeytyessä seuraavien ajomatkojen
aikana niin kauan kuin toimintahäiriön syy on
olemassa.
Sallitun ajomäärän aikana (1
100 km - 0 km)
Jos SCR-järjestelmän toimintahäiriö
vahvistetaan (kun on ajettu 50
km niin, että
toimintahäiriön varoitus on pysyvästi näytössä),
nämä merkkivalot syttyvät, samalla kuuluu
merkkiääni ja näyttöön tulee viesti (esim.:
"Emissions fault: Starting prevented in 300
km"
[Päästövika: käynnistäminen estetty 300
km:n
jälkeen]), joka näyttää matkan (km/maili), joka
voidaan vielä ajaa.
Ajettaessa viesti tulee näyttöön 30
sekunnin
välein, kunnes SCR-järjestelmän toimintahäiriö
korjataan.
Hälytys toistuu aina sytytysvirran kytkeytyessä.
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen.
Muussa tapauksessa et voi enää käynnistää
moottoria.
1
Auton laitteet

36

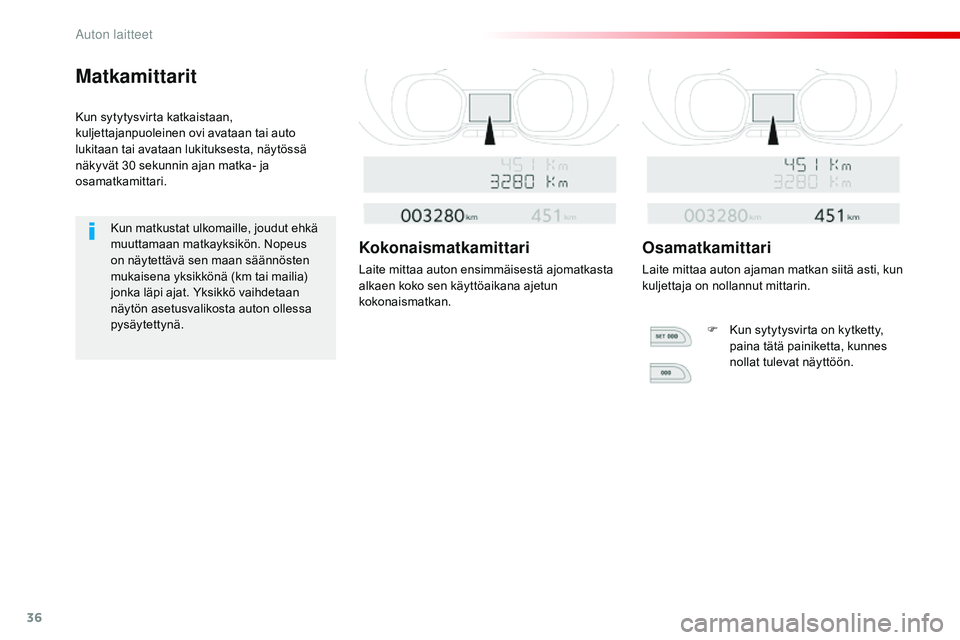

Matkamittarit
Kun sytytysvirta katkaistaan,
kuljettajanpuoleinen ovi avataan tai auto
lukitaan tai avataan lukituksesta, näytössä
näkyvät 30 sekunnin ajan matka- ja
osamatkamittari.
Kun matkustat ulkomaille, joudut ehkä
muuttamaan matkayksikön. Nopeus
on näytettävä sen maan säännösten
mukaisena yksikkönä (km tai mailia)
jonka läpi ajat. Yksikkö vaihdetaan
näytön asetusvalikosta auton ollessa
pysäytettynä.
Kokonaismatkamittari
Laite mittaa auton ensimmäisestä ajomatkasta
alkaen koko sen käyttöaikana ajetun
kokonaismatkan.
Osamatkamittari
Laite mittaa auton ajaman matkan siitä asti, kun
kuljettaja on nollannut mittarin. F

K
un sytytysvirta on kytketty,
paina tätä painiketta, kunnes
nollat tulevat näyttöön.
Auton laitteet

37
Spacetourer-VP_fi_Chap01_instruments-de-bord_ed01-2016

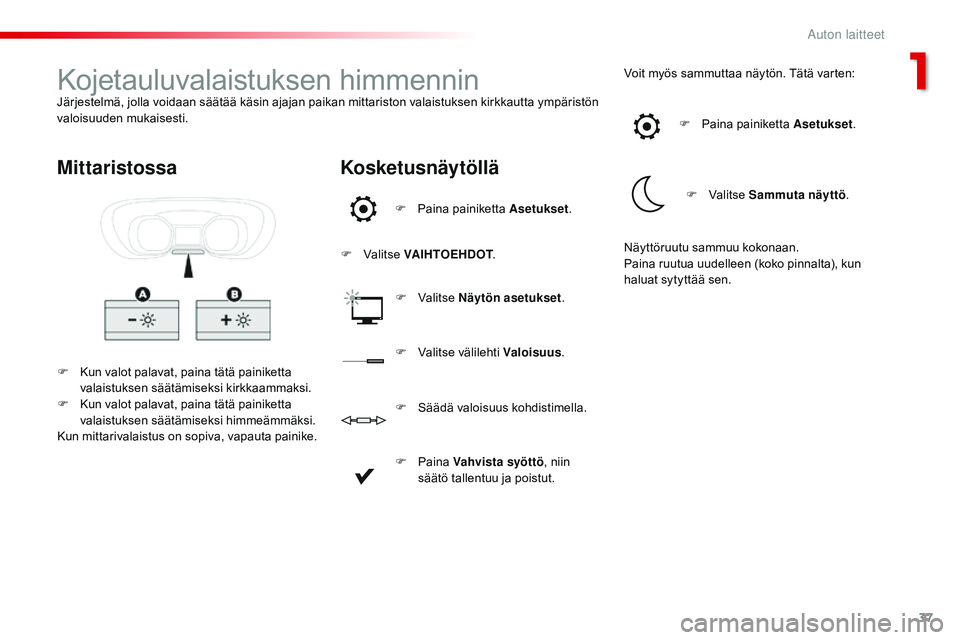

Kojetauluvalaistuksen himmenninJärjestelmä, jolla voidaan säätää käsin ajajan paikan mittariston valaistuksen kirkkautta ympäristön
valoisuuden mukaisesti.F

K
un valot palavat, paina tätä painiketta
valaistuksen säätämiseksi kirkkaammaksi.
F

K
un valot palavat, paina tätä painiketta
valaistuksen säätämiseksi himmeämmäksi.
Kun mittarivalaistus on sopiva, vapauta painike.
Mittaristossa Kosketusnäytöllä
F Paina painiketta Asetukset.
F

V

alitse VAIHTOEHDOT .
F

V
alitse Näytön asetukset .Voit myös sammuttaa näytön. Tätä varten:
F
V
alitse välilehti Valoisuus .F

P
aina painiketta
Asetukset.
F V alitse
Sammuta näyttö .
F
P
aina Vahvista syöttö , niin
säätö tallentuu ja poistut.
F

S
äädä valoisuus kohdistimella. Näyttöruutu sammuu kokonaan.
Paina ruutua uudelleen (koko pinnalta), kun
haluat sytyttää sen.
1
Auton laitteet

38

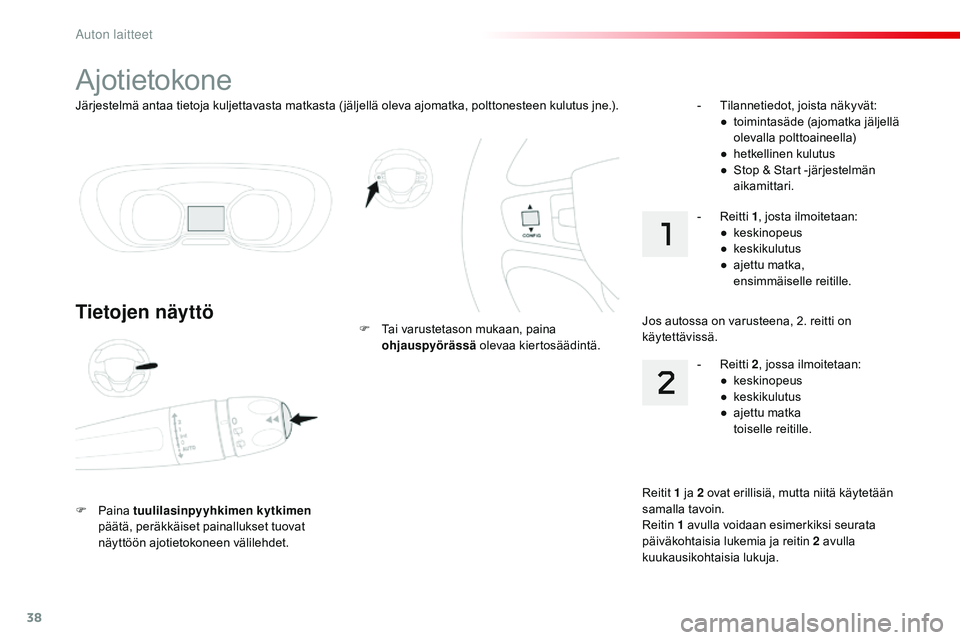

Järjestelmä antaa tietoja kuljettavasta matkasta ( jäljellä oleva ajomatka, polttonesteen kulutus jne.).
Ajotietokone
Tietojen näyttö
F Paina tuulilasinpyyhkimen kytkimen
päätä, peräkkäiset painallukset tuovat
näyttöön ajotietokoneen välilehdet. F

T
ai varustetason mukaan, paina
ohjauspyörässä olevaa kiertosäädintä. -
T
ilannetiedot, joista näkyvät:
●
t
oimintasäde (ajomatka jäljellä
olevalla polttoaineella)
●
h
etkellinen kulutus
●
S
top & Start -järjestelmän
aikamittari.
Reitit 1 ja 2 ovat erillisiä, mutta niitä käytetään
samalla tavoin.
Reitin 1
avulla voidaan esimerkiksi seurata
päiväkohtaisia lukemia ja reitin 2
avulla
kuukausikohtaisia lukuja. -

R
eitti 2
, jossa ilmoitetaan:
●
k
eskinopeus
●
k
eskikulutus
●
a
jettu matka
t

oiselle reitille.
-
R
eitti 1
, josta ilmoitetaan:
●
k
eskinopeus
●
k
eskikulutus
●
a
jettu matka,
en

simmäiselle reitille.
Jos autossa on varusteena, 2. reitti on
käytettävissä.
Auton laitteet
