CITROEN JUMPER SPACETOURER 2020 Omistajan Käsikirjat (in Finnish)

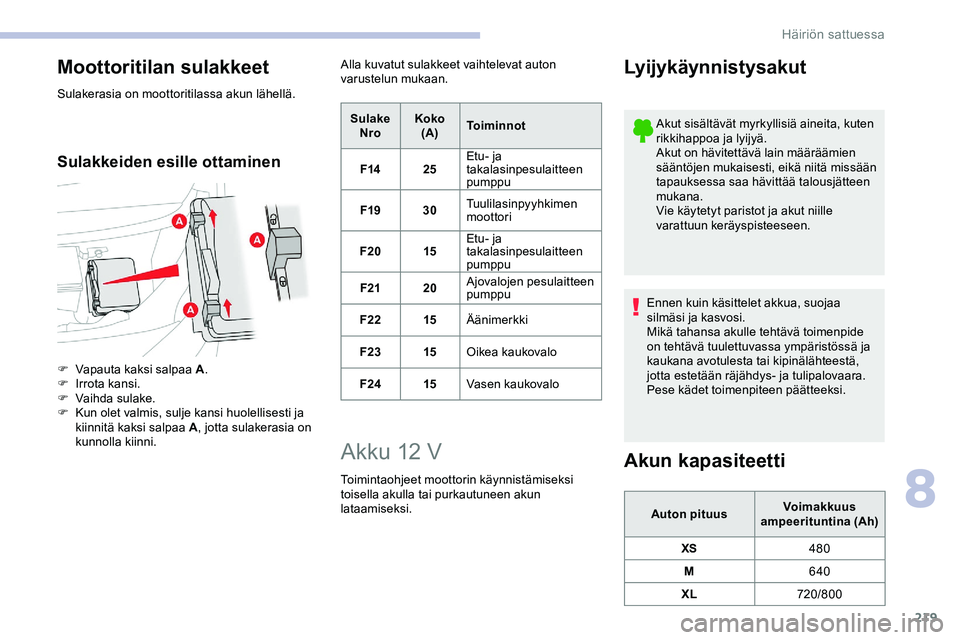

219
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden esille ottaminen
F Vapauta kaksi salpaa A.
F I rrota kansi.
F

V
aihda sulake.
F

K
un olet valmis, sulje kansi huolellisesti ja
kiinnitä kaksi salpaa A , jotta sulakerasia on
kunnolla kiinni. Alla kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
SulakeNro Koko
(A) Toiminnot
F14 25Etu- ja
takalasinpesulaitteen
pumppu
F19 30Tuulilasinpyyhkimen
moottori
F20 15Etu- ja
takalasinpesulaitteen
pumppu
F21 20Ajovalojen pesulaitteen
pumppu
F22 15Äänimerkki
F23 15Oikea kaukovalo
F24 15Vasen kaukovalo
Akku 12 V
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä.
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt paristot ja akut niille
varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä,
jotta estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Akun kapasiteetti
Auton pituus Voimakkuus
ampeerituntina (Ah)
XS 480
M 640
XL 720/800
8
Häiriön sattuessa

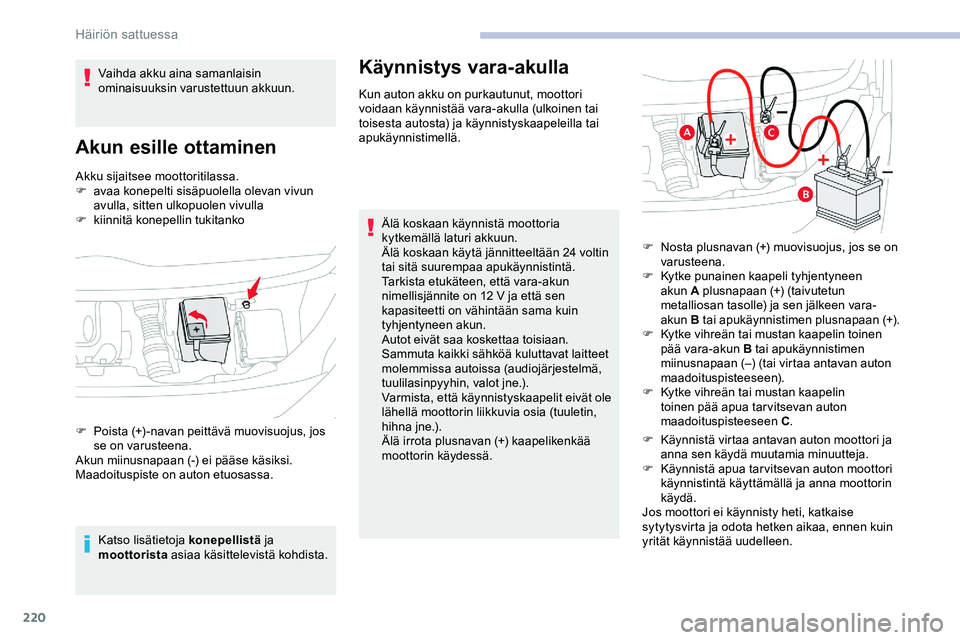

220
Akku sijaitsee moottoritilassa.
F a vaa konepelti sisäpuolella olevan vivun
avulla, sitten ulkopuolen vivulla
F

k
iinnitä konepellin tukitanko
Katso lisätietoja konepellistä ja
moottorista asiaa käsittelevistä kohdista.
Käynnistys vara-akulla
Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin
tai sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen
kapasiteetti on vähintään sama kuin
tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhin, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähellä moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.
Vaihda akku aina samanlaisin
ominaisuuksin varustettuun akkuun.
Akun esille ottaminen
F Poista (+) -navan peittävä muovisuojus, jos
se on varusteena.
Akun miinusnapaan (-) ei pääse käsiksi.
Maadoituspiste on auton etuosassa. F

N
osta plusnavan (+) muovisuojus, jos se on
varusteena.
F
K
ytke punainen kaapeli tyhjentyneen
akun

A plusnapaan (+) (taivutetun
metalliosan tasolle) ja sen jälkeen vara-
akun B tai apukäynnistimen plusnapaan (+).
F
K
ytke vihreän tai mustan kaapelin toinen
pää vara-akun B tai apukäynnistimen
miinusnapaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
F
K
ytke vihreän tai mustan kaapelin
toinen pää apua tarvitsevan auton
maadoituspisteeseen C .
F K äynnistä virtaa antavan auton moottori ja
anna sen käydä muutamia minuutteja.
F

K
äynnistä apua tar vitsevan auton moottori
käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
Häiriön sattuessa

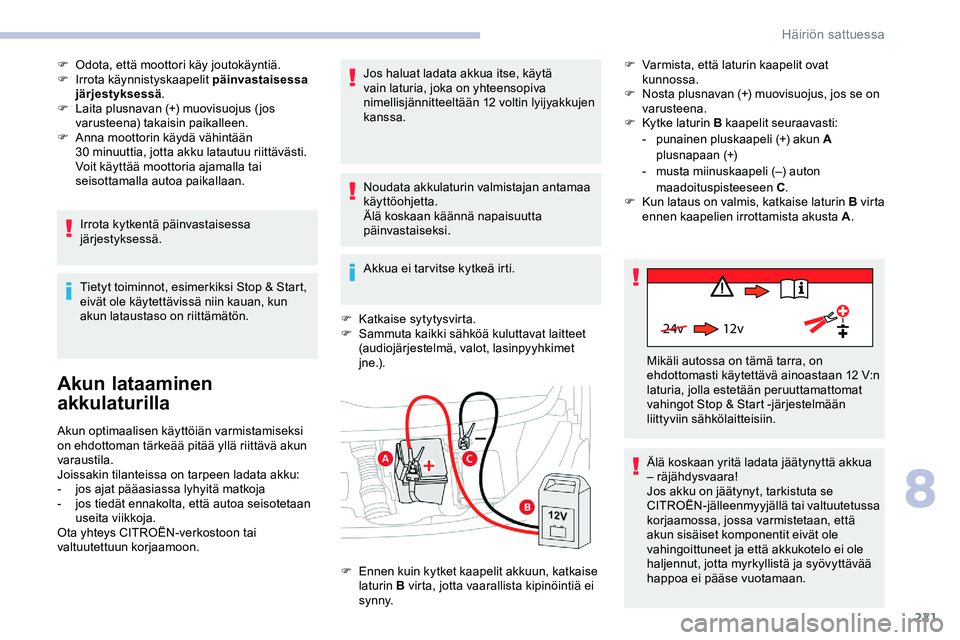

221
24v 12v
F Odota, että moottori käy joutokäyntiä.
F I rrota käynnistyskaapelit päinvastaisessa
järjestyksessä .
F

L
aita plusnavan (+) muovisuojus (jos
varusteena) takaisin paikalleen.
F

A
nna moottorin käydä vähintään
30
minuuttia, jotta akku latautuu riittävästi.
Voit käyttää moottoria ajamalla tai
seisottamalla autoa paikallaan.
Irrota kytkentä päinvastaisessa
järjestyksessä.
Tietyt toiminnot, esimerkiksi Stop & Start,
eivät ole käytettävissä niin kauan, kun
akun lataustaso on riittämätön.
Akun lataaminen
akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
-

j
os ajat pääasiassa lyhyitä matkoja
-

j
os tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. Jos haluat ladata akkua itse, käytä
vain laturia, joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tar vitse kytkeä irti.
F
K
atkaise sytytysvirta.
F
S
ammuta kaikki sähköä kuluttavat laitteet
(audiojärjestelmä, valot, lasinpyyhkimet
j n e .) . F
V
armista, että laturin kaapelit ovat
kunnossa.
F
N
osta plusnavan (+) muovisuojus, jos se on
varusteena.
F
K
ytke laturin B kaapelit seuraavasti:
-
p
unainen pluskaapeli (+) akun A
plusnapaan (+)
-
m
usta miinuskaapeli (–) auton
maadoituspisteeseen C .
F
K
un lataus on valmis, katkaise laturin B virta
ennen kaapelien irrottamista akusta A .
F
E
nnen kuin kytket kaapelit akkuun, katkaise
laturin B virta, jotta vaarallista kipinöintiä ei
sy n ny. Mikäli autossa on tämä tarra, on
ehdottomasti käytettävä ainoastaan 12 V:n
laturia, jolla estetään peruuttamattomat
vahingot Stop & Start -järjestelmään
liittyviin sähkölaitteisiin.
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se
CITROËN-jälleenmyyjällä tai valtuutetussa
korjaamossa, jossa varmistetaan, että
akun sisäiset komponentit eivät ole
vahingoittuneet ja että akkukotelo ei ole
haljennut, jotta myrkyllistä ja syövyttävää
happoa ei pääse vuotamaan.
8
Häiriön sattuessa

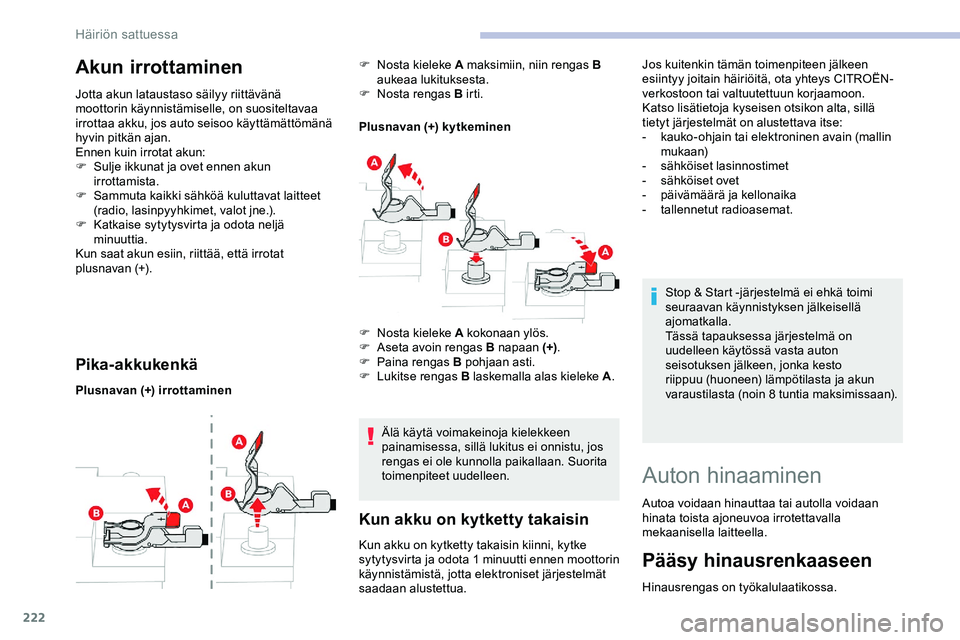

222
Akun irrottaminen
Jotta akun lataustaso säilyy riittävänä
moottorin käynnistämiselle, on suositeltavaa
irrottaa akku, jos auto seisoo käyttämättömänä
hyvin pitkän ajan.
Ennen kuin irrotat akun:
F
S
ulje ikkunat ja ovet ennen akun
irrottamista.
F

S
ammuta kaikki sähköä kuluttavat laitteet
(radio, lasinpyyhkimet, valot jne.).
F

K
atkaise sytytysvirta ja odota neljä
minuuttia.
Kun saat akun esiin, riittää, että irrotat
plusnavan (+).
Pika-akkukenkä
Plusnavan (+) irrottaminen Plusnavan (+) k y t keminen
Älä käytä voimakeinoja kielekkeen
painamisessa, sillä lukitus ei onnistu, jos
rengas ei ole kunnolla paikallaan. Suorita
toimenpiteet uudelleen.
Kun akku on kytketty takaisin
F Nosta kieleke A maksimiin, niin rengas B aukeaa lukituksesta.
F

N
osta rengas B irti.
Kun akku on kytketty takaisin kiinni, kytke
sytytysvirta ja odota 1 minuutti ennen moottorin
käynnistämistä, jotta elektroniset järjestelmät
saadaan alustettua. Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on
uudelleen käytössä vasta auton
seisotuksen jälkeen, jonka kesto
riippuu (huoneen) lämpötilasta ja akun
varaustilasta (noin 8 tuntia maksimissaan).
Auton hinaaminen
Autoa voidaan hinauttaa tai autolla voidaan
hinata toista ajoneuvoa irrotettavalla
mekaanisella laitteella.
Pääsy hinausrenkaaseen
Hinausrengas on työkalulaatikossa.
F

N

osta kieleke A kokonaan ylös.
F

A

seta avoin rengas B napaan (+)
.
F

P

aina rengas B pohjaan asti.
F

L

ukitse rengas B laskemalla alas kieleke A
.Jos kuitenkin tämän toimenpiteen jälkeen
esiintyy joitain häiriöitä, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Katso lisätietoja kyseisen otsikon alta, sillä
tietyt järjestelmät on alustettava itse:
-
k
auko-ohjain tai elektroninen avain (mallin
mukaan)
-
s
ähköiset lasinnostimet
-
s
ähköiset ovet
-
pä
ivämäärä ja kellonaika
-
t
allennetut radioasemat.
Häiriön sattuessa

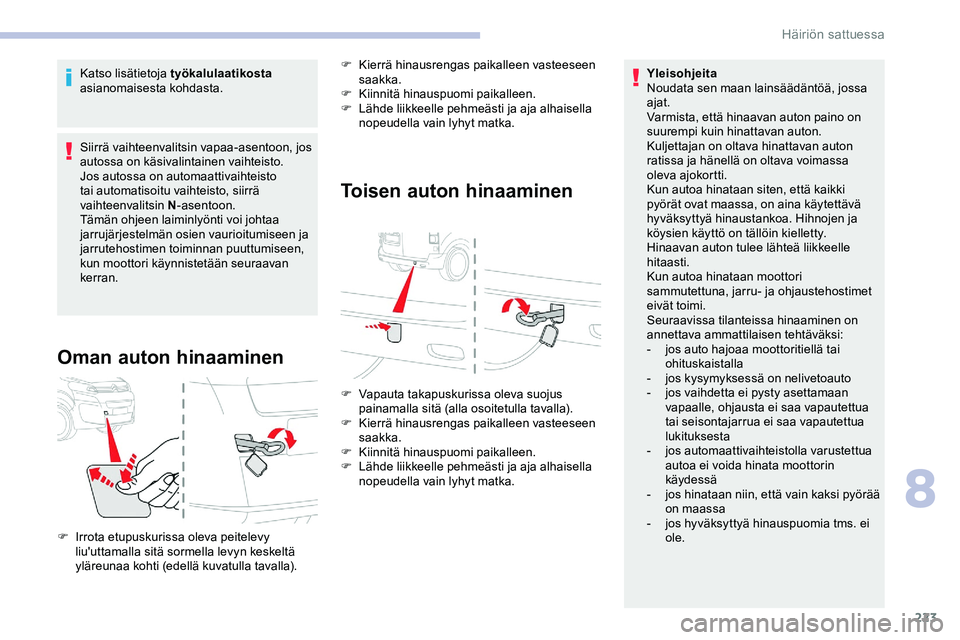

223
Katso lisätietoja työkalulaatikosta
asianomaisesta kohdasta.
Siirrä vaihteenvalitsin vapaa-asentoon, jos
autossa on käsivalintainen vaihteisto.
Jos autossa on automaattivaihteisto
tai automatisoitu vaihteisto, siirrä
vaihteenvalitsin N -asentoon.
Tämän ohjeen laiminlyönti voi johtaa
jarrujärjestelmän osien vaurioitumiseen ja
jarrutehostimen toiminnan puuttumiseen,
kun moottori käynnistetään seuraavan
kerran.
Oman auton hinaaminen
F Kierrä hinausrengas paikalleen vasteeseen saakka.
F

K
iinnitä hinauspuomi paikalleen.
F

L
ähde liikkeelle pehmeästi ja aja alhaisella
nopeudella vain lyhyt matka.
Toisen auton hinaaminen
F Vapauta takapuskurissa oleva suojus painamalla sitä (alla osoitetulla tavalla).
F

K
ierrä hinausrengas paikalleen vasteeseen
saakka.
F

K
iinnitä hinauspuomi paikalleen.
F

L
ähde liikkeelle pehmeästi ja aja alhaisella
nopeudella vain lyhyt matka.
F

I

rrota etupuskurissa oleva peitelevy
liu'uttamalla sitä sormella levyn keskeltä
yläreunaa kohti (edellä kuvatulla tavalla). Yleisohjeita
Noudata sen maan lainsäädäntöä, jossa
ajat.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton
ratissa ja hänellä on oltava voimassa
oleva ajokortti.
Kun autoa hinataan siten, että kaikki
pyörät ovat maassa, on aina käytettävä
hyväksyttyä hinaustankoa. Hihnojen ja
köysien käyttö on tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle
hitaasti.
Kun autoa hinataan moottori
sammutettuna, jarru- ja ohjaustehostimet
eivät toimi.
Seuraavissa tilanteissa hinaaminen on
annettava ammattilaisen tehtäväksi:
-

j
os auto hajoaa moottoritiellä tai
ohituskaistalla
- j os kysymyksessä on nelivetoauto
- j os vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapautettua
tai seisontajarrua ei saa vapautettua
lukituksesta
-
j

os automaattivaihteistolla varustettua
autoa ei voida hinata moottorin
käydessä
-

j
os hinataan niin, että vain kaksi pyörää
on maassa
-

j
os hyväksyttyä hinauspuomia tms. ei
ole.
8
Häiriön sattuessa

224

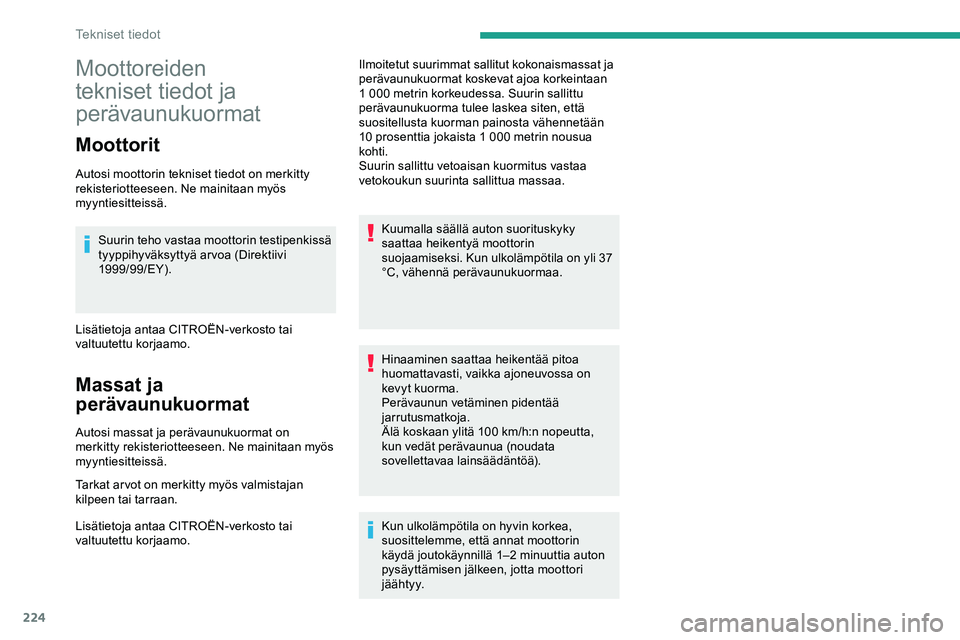

Moottoreiden
tekniset tiedot ja
perävaunukuormat
Moottorit
Autosi moottorin tekniset tiedot on merkitty
rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.Suurin teho vastaa moottorin testipenkissä
tyyppihyväksyttyä ar voa (Direktiivi
1999/99/EY).
Lisätietoja antaa CITROËN-verkosto tai
valtuutettu korjaamo.
Massat ja
perävaunukuormat
Autosi massat ja perävaunukuormat on
merkitty rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.
Tarkat ar vot on merkitty myös valmistajan
kilpeen tai tarraan.
Lisätietoja antaa CITROËN-verkosto tai
valtuutettu korjaamo. Ilmoitetut suurimmat sallitut kokonaismassat ja
perävaunukuormat koskevat ajoa korkeintaan
1 000 metrin korkeudessa. Suurin sallittu
perävaunukuorma tulee laskea siten, että
suositellusta kuorman painosta vähennetään
10 prosenttia jokaista 1
000 metrin nousua
kohti.
Suurin sallittu vetoaisan kuormitus vastaa
vetokoukun suurinta sallittua massaa.
Kuumalla säällä auton suorituskyky
saattaa heikentyä moottorin
suojaamiseksi. Kun ulkolämpötila on yli 37
°C, vähennä perävaunukuormaa.
Hinaaminen saattaa heikentää pitoa
huomattavasti, vaikka ajoneuvossa on
kevyt kuorma.
Perävaunun vetäminen pidentää
jarrutusmatkoja.
Älä koskaan ylitä 100 km/h:n nopeutta,
kun vedät perävaunua (noudata
sovellettavaa lainsäädäntöä).
Kun ulkolämpötila on hyvin korkea,
suosittelemme, että annat moottorin
käydä joutokäynnillä 1–2 minuuttia auton
pysäyttämisen jälkeen, jotta moottori
j ä ä ht y y.
Tekniset tiedot

225

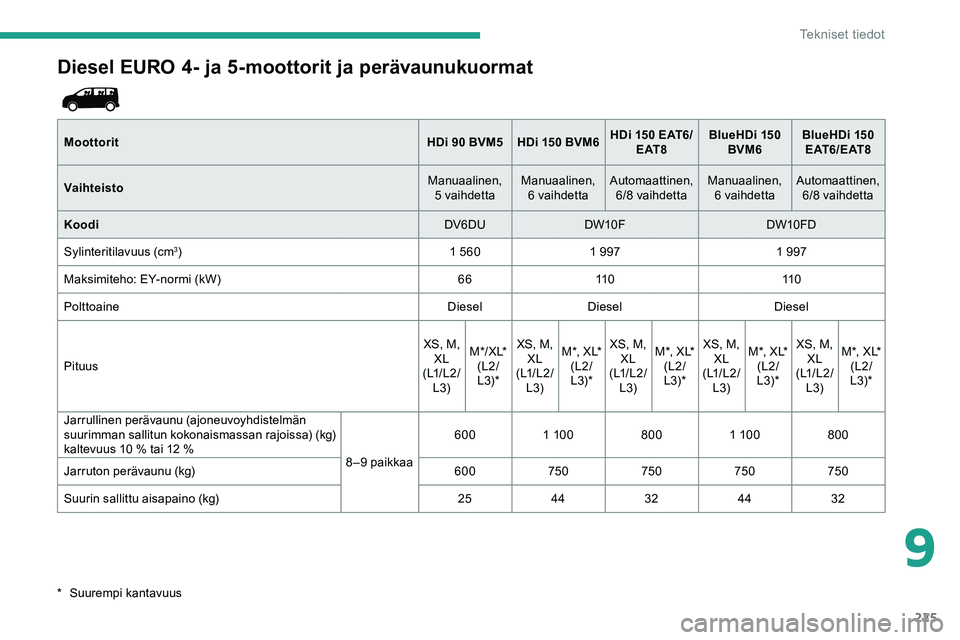

Diesel EURO 4- ja 5-moottorit ja perävaunukuormat
Moottorit HDi 90 BVM5 HDi 150 BVM6HDi 150 EAT6/
E AT 8 BlueHDi
150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Vaihteisto Manuaalinen,
5 vaihdetta Manuaalinen,
6 vaihdetta Automaattinen,
6/8 vaihdetta Manuaalinen,
6 vaihdetta Automaattinen,
6/8 vaihdetta
Koodi DV6DUDW10F DW10FD
Sylinteritilavuus (cm
3) 1 5601 9971 997
Maksimiteho: EY-normi (kW) 6611 0 11 0
Polttoaine DieselDiesel Diesel
Pituus XS, M,
XL
( L1 / L 2 / L3) M * / X L*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M * , X L*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M * , X L*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M * , X L*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M * , X L*
(L2/
L3)*
Jarrullinen perävaunu (ajoneuvoyhdistelmän
suurimman sallitun kokonaismassan rajoissa) (kg)
kaltevuus 10 % tai 12 % 8 –9 paikkaa600
1


10 0800 1


10 0800
Jarruton perävaunu (kg) 600750750750750
Suurin sallittu aisapaino (kg) 2544 3244 32
*
S

uurempi kantavuus
9
Tekniset tiedot

226

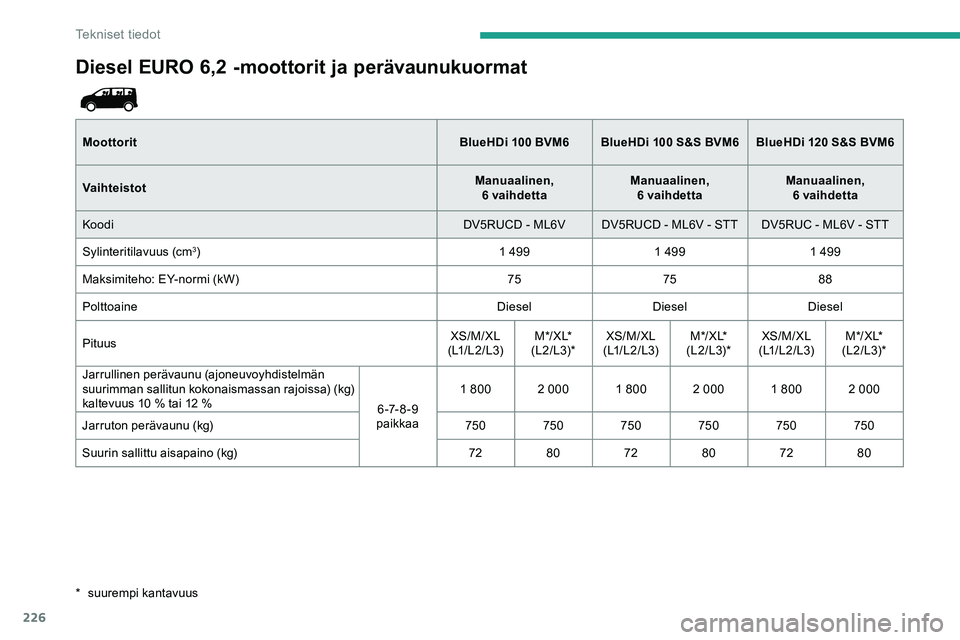

Diesel EURO 6,2 -moottorit ja perävaunukuormat
Moottorit BlueHDi 100 BVM6BlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6
Vaihteistot Manuaalinen,
6 vaihdetta Manuaalinen,
6 vaihdetta Manuaalinen,
6 vaihdetta
Koodi DV5RUCD - ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Sylinteritilavuus (cm
3) 1 4991 4991 499
Maksimiteho: EY-normi (kW) 757588
Polttoaine DieselDieselDiesel
Pituus XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)*
Jarrullinen perävaunu (ajoneuvoyhdistelmän
suurimman sallitun kokonaismassan rajoissa) (kg)
kaltevuus 10 % tai 12 % 6 -7- 8 - 9
paikkaa 1
8002


0001
8002


0001
8002


000
Jarruton perävaunu (kg) 750 750 750 750 750 750
Suurin sallittu aisapaino (kg) 7280 7280 7280
*
su

urempi kantavuus
Tekniset tiedot

227

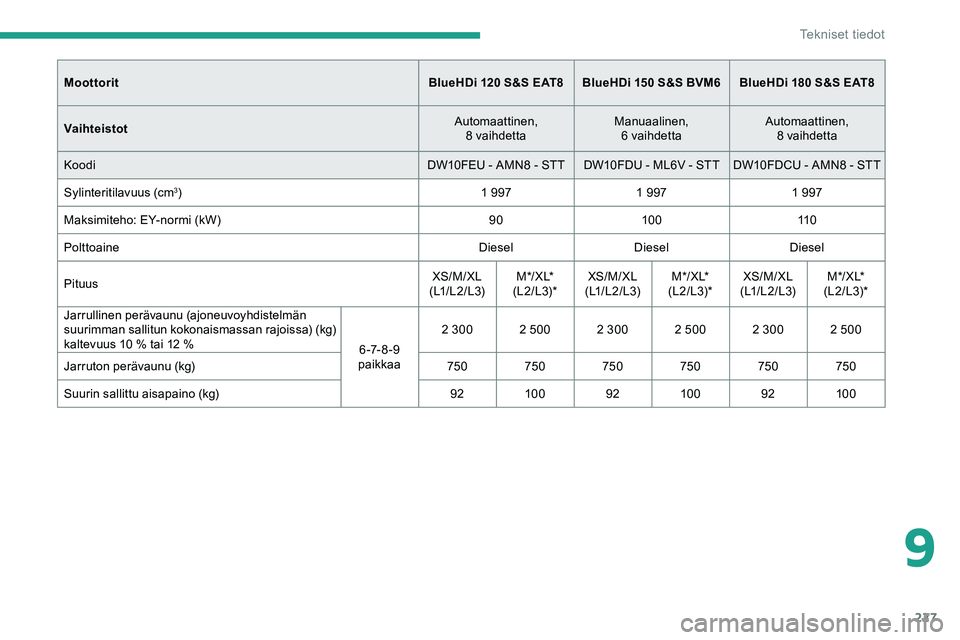

MoottoritBlueHDi 120 S&S EAT8BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Vaihteistot Automaattinen,
8 vaihdetta Manuaalinen,
6 vaihdetta Automaattinen,
8 vaihdetta
Koodi DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Sylinteritilavuus (cm
3) 1 9971 9971 997
Maksimiteho: EY-normi (kW) 9010 0 11 0
Polttoaine DieselDieselDiesel
Pituus XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)*
Jarrullinen perävaunu (ajoneuvoyhdistelmän
suurimman sallitun kokonaismassan rajoissa) (kg)
kaltevuus 10 % tai 12 % 6 -7- 8 - 9
paikkaa 2
300 2 500 2 300 2 500 2 300 2 500
Jarruton perävaunu (kg) 750 750 750 750 750 750
Suurin sallittu aisapaino (kg) 9210 0 9210 0 9210 0
9
Tekniset tiedot

228

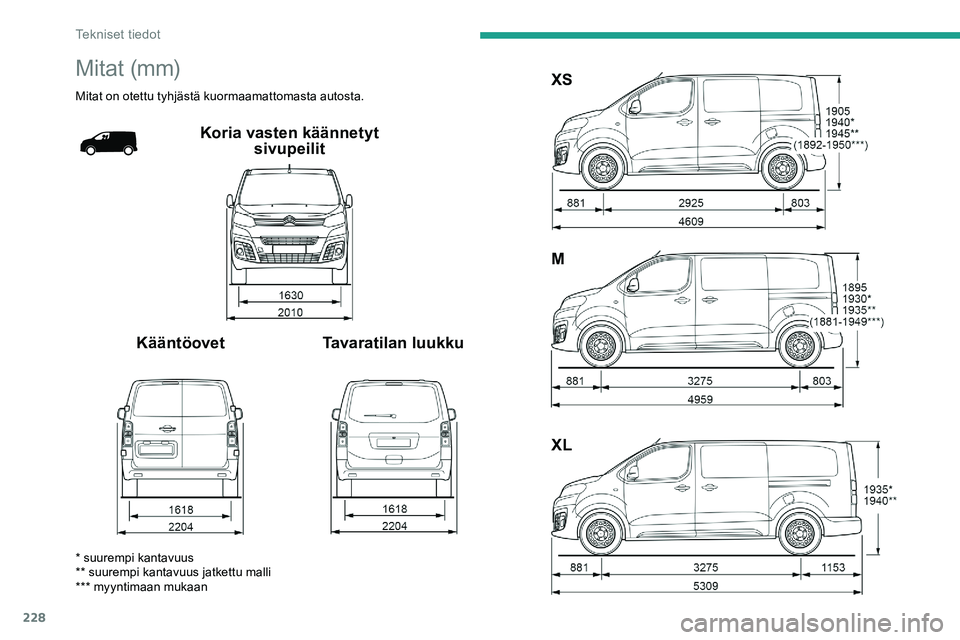

M i t at (m m)
Mitat on otettu tyhjästä kuormaamattomasta autosta.
Koria vasten käännetyt sivupeilit
Kääntöovet Tavaratilan luukku XS
M
XL
* suurempi kantavuus
** suurempi kantavuus jatkettu malli
*** myyntimaan mukaan
Tekniset tiedot
