CITROEN JUMPER SPACETOURER 2021 Lietošanas Instrukcija (in Latvian)

209
Praktiskā informācija

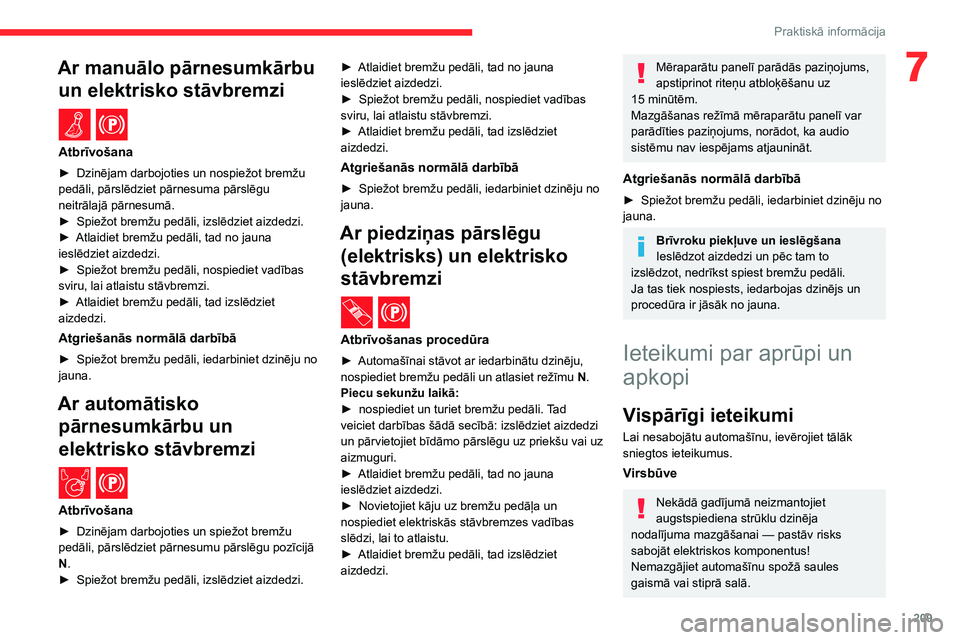

7Ar manuālo pārnesumkārbu un elektrisko stāvbremzi
/
Atbrīvošana
► Dzinējam darbojoties un nospiežot bremžu
pedāli, pārslēdziet pārnesuma pārslēgu
neitrālajā pārnesumā.
►

Spiežot bremžu pedāli, izslēdziet aizdedzi.
►


Atlaidiet bremžu pedāli, tad no jauna
ieslēdziet aizdedzi.
►


Spiežot bremžu pedāli, nospiediet vadības
sviru, lai atlaistu stāvbremzi.
►


Atlaidiet bremžu pedāli, tad izslēdziet
aizdedzi.
Atgriešanās normālā darbībā
► Spiežot bremžu pedāli, iedarbiniet dzinēju no
jauna.
Ar automātisko pārnesumkārbu un
elektrisko stāvbremzi
/
Atbrīvošana
► Dzinējam darbojoties un spiežot bremžu
pedāli, pārslēdziet pārnesumu pārslēgu pozīcijā
N
.
►

Spiežot bremžu pedāli, izslēdziet aizdedzi. ►


Atlaidiet bremžu pedāli, tad no jauna
ieslēdziet aizdedzi.
►

Spiežot bremžu pedāli, nospiediet vadības
sviru, lai atlaistu stāvbremzi.
►

Atlaidiet bremžu pedāli, tad izslēdziet
aizdedzi.
Atgriešanās normālā darbībā
► Spiežot bremžu pedāli, iedarbiniet dzinēju no
jauna.
Ar piedziņas pārslēgu (elektrisks) un elektrisko
stāvbremzi
/
Atbrīvošanas procedūra
► Automašīnai stāvot ar iedarbinātu dzinēju,
nospiediet bremžu pedāli un atlasiet režīmu N
.
Piecu sekunžu laikā:
►

nospiediet un turiet bremžu pedāli.
Tad
veiciet darbības šādā secībā: izslēdziet aizdedzi
un pārvietojiet bīdāmo pārslēgu uz priekšu vai uz
aizmuguri.
►

Atlaidiet bremžu pedāli, tad no jauna
ieslēdziet aizdedzi.
►


Novietojiet kāju uz bremžu pedāļa un
nospiediet elektriskās stāvbremzes vadības
slēdzi, lai to atlaistu.
►


Atlaidiet bremžu pedāli, tad izslēdziet
aizdedzi.
Mēraparātu panelī parādās paziņojums,
apstiprinot riteņu atbloķēšanu uz
15

minūtēm.
Mazgāšanas režīmā mēraparātu panelī var
parādīties paziņojums, norādot, ka audio
sistēmu nav iespējams atjaunināt.
Atgriešanās normālā darbībā
► Spiežot bremžu pedāli, iedarbiniet dzinēju no
jauna.
Brīvroku piekļuve un ieslēgšana
Ieslēdzot aizdedzi un pēc tam to
izslēdzot, nedrīkst spiest bremžu pedāli.
Ja tas tiek nospiests, iedarbojas dzinējs un
procedūra ir jāsāk no jauna.
Ieteikumi par aprūpi un
apkopi
Vispārīgi ieteikumi
Lai nesabojātu automašīnu, ievērojiet tālāk
sniegtos ieteikumus.
Virsbūve
Nekādā gadījumā neizmantojiet
augstspiediena strūklu dzinēja
nodalījuma mazgāšanai
— pastāv risks
sabojāt elektriskos komponentus!
Nemazgājiet automašīnu spožā saules
gaismā vai stiprā salā.

210
Praktiskā informācija
Notīriet nelielus traipus (piemēram, pirkstu
nospiedumus), izmantojot CITROËN ieteiktu
kopšanas līdzekli.
Auto uzlīmes
(Atkarībā no versijas)
Neizmantojiet augstspiediena strūklu
auto mazgāšanai — tādējādi uzlīmes var
tikt bojātas vai atlīmētas.
Izmantojiet platu ūdens strūklu, kuras
temperatūra ir no 25 °C līdz 40 °C.
Virziet ūdens strūklu perpendikulāri pāri
mazgājamai virsmai.
Noskalojiet automašīnu ar demineralizētu
ūdeni.
Āda
Āda ir dabisks produkts. Lai nodrošinātu tās
izturību, tai ir nepieciešama regulāra apkope.
Tā ir jāaizsargā un jākopj ar ādai paredzētiem
produktiem, lai tā nezaudētu mīkstumu un
saglabātu savu sākotnējo izskatu.
Netīriet ādu ar nepiemērotiem tīrīšanas
līdzekļiem, piemēram, šķīdinātājiem,
mazgāšanas līdzekļiem, benzīnu vai spirtu.
Tīrot detaļas, kas daļēji veidotas no ādas,
uzmanieties, lai nesabojātu citus materiālus
ar ādai paredzēto tīrīšanas līdzekli.
Mazgājot automašīnu automazgātavā ar
automātiskajām ruļļveida birstēm,
vienmēr aizslēdziet durvis un atkarībā no
automašīnas versijas pārvietojiet elektronisko
atslēgu prom un dezaktivējiet brīvroku
sistēmu (Brīvroku piekļuve).
Izmantojot spiediena mazgātāju, turiet
sprauslu vismaz 30
cm attālumā no
automašīnas (it īpaši tīrot vietas, kur ir
atlupusi krāsa vai atrodas sensori vai blīves).
Nekavējoties notīriet traipus, kas satur
ķīmiskas vielas, kuras varētu bojāt
automašīnas krāsojumu (tostarp koku sveķus,
putnu izkārnījumus, insektu izdalījumus,
ziedputekšņus un darvu).
Ja tas nepieciešams vides apstākļu dēļ, tīriet
automašīnu bieži, lai notīrītu joda nogulsnes
(piekrastē), sodrējus (rūpnieciskās zonās)
un dubļus (slapjos vai aukstos reģionos). Šīs
vielas var būt īpaši korozīvas.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu, lai konsultētos
par noturīgiem netīrumiem, kuru notīrīšanai
nepieciešami speciāli līdzekļi (piemēram,
darvas vai kukaiņu notīrīšanas līdzekļi).
Krāsojuma atjaunošanas darbus vēlams
uzticēt CITROËN pārstāvniecībai vai
kvalificētai remontdarbnīcai.Salons
Mazgājot automašīnu, nekādā gadījumā
neizmantojiet ūdens šļūteni vai
augstspiediena strūklu, lai tīrītu salonu.
Krūzēs vai citos atvērtos traukos pārvadāti
šķidrumi var izlīt, radot bojājumu risku, ja
tie nonāk saskarē ar mērinstrumentiem
un vadības ierīcēm vai centrālās konsoles
vadības ierīcēm. Esiet uzmanīgi!
Virsbūve
Īpaši glancēta krāsa
Neizmantojiet abrazīvus produktus vai
šķīdinātājus, benzīnu vai eļļu virsbūves
tīrīšanai.
Nekādā gadījumā neizmantojiet abrazīvu sūkli
noturīgu netīrumu tīrīšanai
— pastāv risks
saskrāpēt krāsu!
Neuzklājiet vasku spēcīgā saulē vai uz
plastmasas vai gumijas detaļām.
Izmantojiet mīkstu drāniņu un ziepjūdeni
vai pH neitrālu līdzekli.
Viegli noslaukiet virsbūvi ar tīru mikrošķiedras
drānu.
Uzklājiet vasku tīrai un sausai automašīnai.
Ievērojiet uz produkta iepakojuma norādītās
instrukcijas.
Teksturēta krāsa
Šādai krāsai gaismas ietekmē veidojas vizuālas
variācijas, izceļot automašīnas līnijas un
kontūras. Tās lakojums ir papildināts ar daļiņām,
kas paliek redzamas un rada unikālu reljefu
satīna efektu. Tās viegli graudainā tekstūra
piešķir tai pārsteidzošu niansi.
Nemēģiniet tīrīt bez ūdens.
Nekad nemazgājiet savu automašīnu
automātiskajā mazgātavā ar mazgāšanas
ruļļiem.
Neizvēlieties programmu ar karsta vaska
pārklājumu.
Nekad neizmantojiet ar birstēm aprīkotu
augstspiediena mazgātāju
— pastāv krāsas
saskrāpēšanas risks!
Nekad neapstrādājiet virsbūvi vai vieglmetāla
riteņus ar glancētu laku vai konservantiem;
šādi līdzekļi neatgriezeniski atklāj glancētas
vai raibas zonas.
Izvēlieties augstspiediena mazgāšanu
vai vismaz ūdens strūklu ar lielu plūsmu.
Noskalojiet automašīnu ar demineralizētu
ūdeni.
Automašīnas slaucīšanai ir ieteicams
izmantot tikai tīru mikrošķiedras drāniņu;
slaukiet automašīnu bez berzēšanas.
Uzmanīgi noslaukiet degvielas paliekas uz
virsbūves, izmantojot mīkstu lupatiņu, tad
ļaujiet nožūt.

2 11
Praktiskā informācija

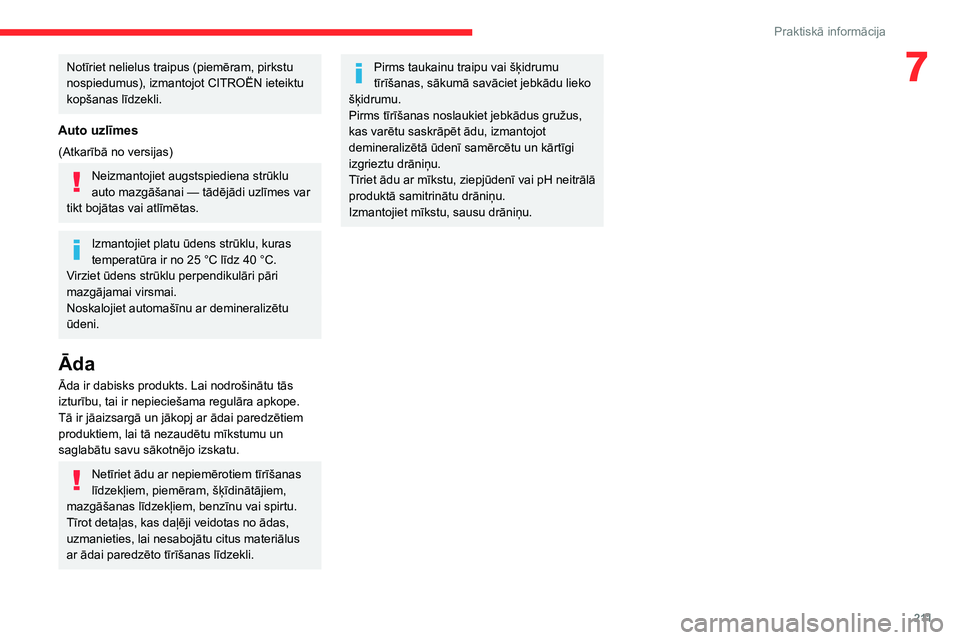

7Notīriet nelielus traipus (piemēram, pirkstu
nospiedumus), izmantojot CITROËN ieteiktu
kopšanas līdzekli.
Auto uzlīmes
(Atkarībā no versijas)
Neizmantojiet augstspiediena strūklu
auto mazgāšanai — tādējādi uzlīmes var
tikt bojātas vai atlīmētas.
Izmantojiet platu ūdens strūklu, kuras
temperatūra ir no 25 °C līdz 40 °C.
Virziet ūdens strūklu perpendikulāri pāri
mazgājamai virsmai.
Noskalojiet automašīnu ar demineralizētu
ūdeni.
Āda
Āda ir dabisks produkts. Lai nodrošinātu tās
izturību, tai ir nepieciešama regulāra apkope.
Tā ir jāaizsargā un jākopj ar ādai paredzētiem
produktiem, lai tā nezaudētu mīkstumu un
saglabātu savu sākotnējo izskatu.
Netīriet ādu ar nepiemērotiem tīrīšanas
līdzekļiem, piemēram, šķīdinātājiem,
mazgāšanas līdzekļiem, benzīnu vai spirtu.
Tīrot detaļas, kas daļēji veidotas no ādas,
uzmanieties, lai nesabojātu citus materiālus
ar ādai paredzēto tīrīšanas līdzekli.
Pirms taukainu traipu vai šķidrumu
tīrīšanas, sākumā savāciet jebkādu lieko
šķidrumu.
Pirms tīrīšanas noslaukiet jebkādus gružus,
kas varētu saskrāpēt ādu, izmantojot
demineralizētā ūdenī samērcētu un kārtīgi
izgrieztu drāniņu.
Tīriet ādu ar mīkstu, ziepjūdenī vai pH neitrālā
produktā samitrinātu drāniņu.
Izmantojiet mīkstu, sausu drāniņu.

212
Gadījumā, ja neizdodas

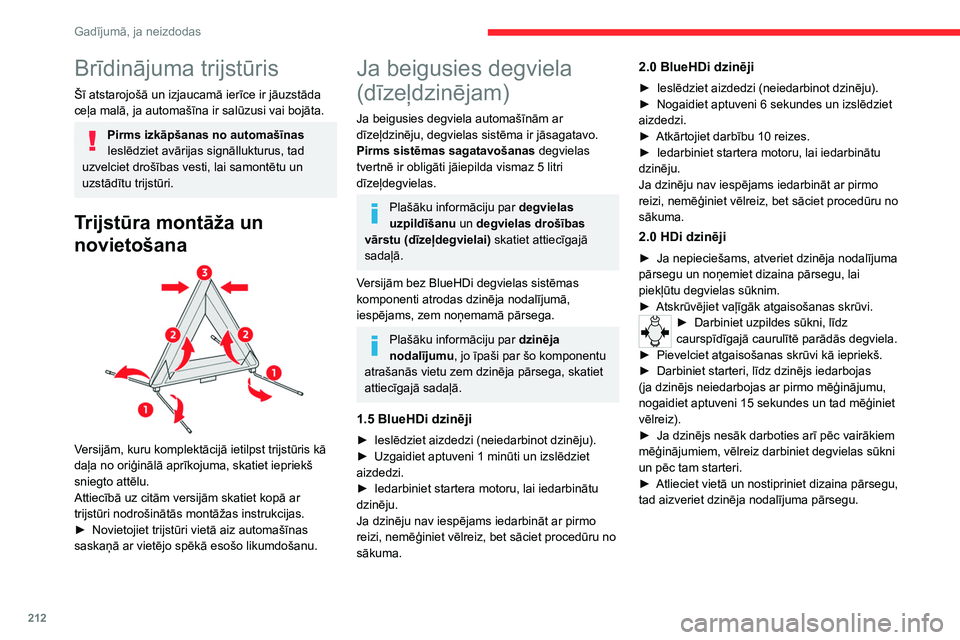

Brīdinājuma trijstūris
Šī atstarojošā un izjaucamā ierīce ir jāuzstāda
ceļa malā, ja automašīna ir salūzusi vai bojāta.
Pirms izkāpšanas no automašīnas
Ieslēdziet avārijas signāllukturus, tad
uzvelciet drošības vesti, lai samontētu un
uzstādītu trijstūri.
Trijstūra montāža un
novietošana


Versijām, kuru komplektācijā ietilpst trijstūris kā
daļa no oriģinālā aprīkojuma, skatiet iepriekš
sniegto attēlu.
Attiecībā uz citām versijām skatiet kopā ar
trijstūri nodrošinātās montāžas instrukcijas.
►

Novietojiet trijstūri vietā aiz automašīnas
saskaņā ar vietējo spēkā esošo likumdošanu.
Ja beigusies degviela
(dīzeļdzinējam)
Ja beigusies degviela automašīnām ar
dīzeļdzinēju, degvielas sistēma ir jāsagatavo.
Pirms sistēmas sagatavošanas degvielas
tvertnē ir obligāti jāiepilda vismaz 5
litri
dīzeļdegvielas.
Plašāku informāciju par degvielas
uzpildīšanu un degvielas drošības
vārstu (dīzeļdegvielai) skatiet attiecīgajā
sadaļā.
Versijām bez BlueHDi degvielas sistēmas
komponenti atrodas dzinēja nodalījumā,
iespējams, zem noņemamā pārsega.
Plašāku informāciju par dzinēja
nodalījumu , jo īpaši par šo komponentu
atrašanās vietu zem dzinēja pārsega, skatiet
attiecīgajā sadaļā.
1.5 BlueHDi dzinēji
► Ieslēdziet aizdedzi (neiedarbinot dzinēju).
► Uzgaidiet aptuveni 1 minūti un izslēdziet
aizdedzi.
►

Iedarbiniet startera motoru, lai iedarbinātu
dzinēju.
Ja dzinēju nav iespējams iedarbināt ar pirmo
reizi, nemēģiniet vēlreiz, bet sāciet procedūru no
sākuma.
2.0 BlueHDi dzinēji
► Ieslēdziet aizdedzi (neiedarbinot dzinēju).
► Nogaidiet aptuveni 6 sekundes un izslēdziet
aizdedzi.
►

Atkārtojiet darbību 10 reizes.
►


Iedarbiniet startera motoru, lai iedarbinātu
dzinēju.
Ja dzinēju nav iespējams iedarbināt ar pirmo
reizi, nemēģiniet vēlreiz, bet sāciet procedūru no
sākuma.
2.0 HDi dzinēji
► Ja nepieciešams, atveriet dzinēja nodalījuma
pārsegu un noņemiet dizaina pārsegu, lai
piekļūtu degvielas sūknim.
►

Atskrūvējiet vaļīgāk atgaisošanas skrūvi.
► Darbiniet uzpildes sūkni, līdz
caurspīdīgajā caurulītē parādās degviela.
►

Pievelciet atgaisošanas skrūvi kā iepriekš.
►


Darbiniet starteri, līdz dzinējs iedarbojas
(ja dzinējs neiedarbojas ar pirmo mēģinājumu,
nogaidiet aptuveni 15

sekundes un tad mēģiniet
vēlreiz).
►

Ja dzinējs nesāk darboties arī pēc vairākiem
mēģinājumiem, vēlreiz darbiniet degvielas sūkni
un pēc tam starteri.
►


Atlieciet vietā un nostipriniet dizaina pārsegu,
tad aizveriet dzinēja nodalījuma pārsegu.
Instrumentu kaste
Piekļuve

Instrumentu kaste novietota zem priekšējās
sēdvietas kreisajā pusē.


Drošības apsvērumu dēļ, barjeras 1 un 2
notur instrumentu kasti vietā, ja tā nav
tikusi pareizi nostiprināta.

213
Gadījumā, ja neizdodas

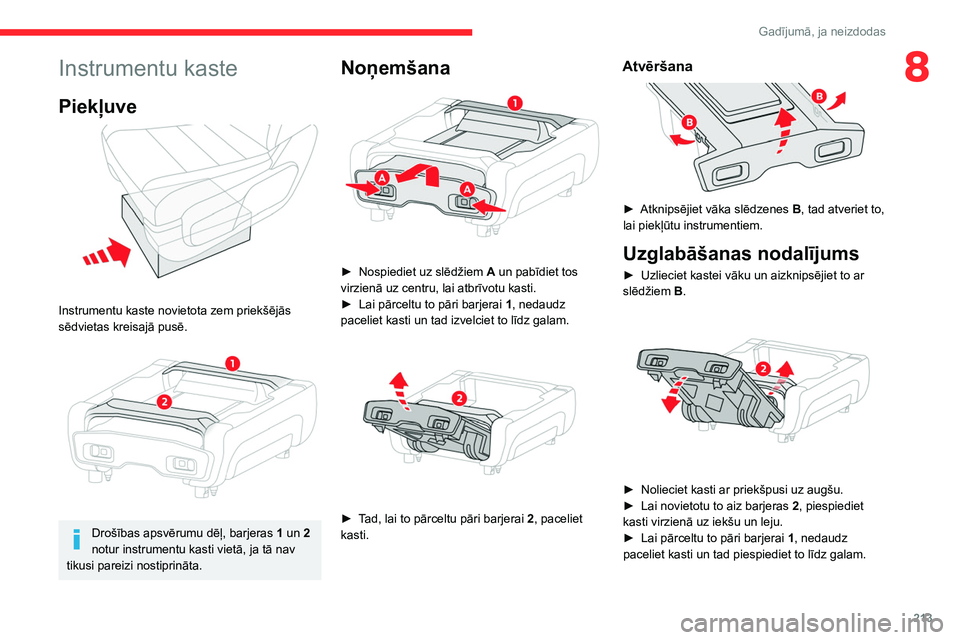

8Instrumentu kaste
Piekļuve

Instrumentu kaste novietota zem priekšējās
sēdvietas kreisajā pusē.


Drošības apsvērumu dēļ, barjeras 1 un 2
notur instrumentu kasti vietā, ja tā nav
tikusi pareizi nostiprināta.
Noņemšana

► Nospiediet uz slēdžiem A un pabīdiet tos
virzienā uz centru, lai atbrīvotu kasti.
►

Lai pārceltu to pāri barjerai 1

, nedaudz
paceliet kasti un tad izvelciet to līdz galam.


► Tad, lai to pārceltu pāri barjerai 2, paceliet
kasti.
Atvēršana

► Atknipsējiet vāka slēdzenes B , tad atveriet to,
lai piekļūtu instrumentiem.
Uzglabāšanas nodalījums
► Uzlieciet kastei vāku un aizknipsējiet to ar
slēdžiem B
.


► Nolieciet kasti ar priekšpusi uz augšu.
► Lai novietotu to aiz barjeras 2
, piespiediet
kasti virzienā uz iekšu un leju.
►

Lai pārceltu to pāri barjerai 1

, nedaudz
paceliet kasti un tad piespiediet to līdz galam.

214
Gadījumā, ja neizdodas

► Kad kaste novietota uz tās pamatnes,
pabīdiet to uz paklāja, tad nostipriniet, pārvietojot
slēdžus A uz ārpusi.
Pakustiniet kasti, lai pārliecinātos, ka tā
nostiprinājusies.
Riepas pagaidu remonta
komplekts
Noskenējiet QR kodu 3. lpp., lai skatītu
informatīvos video.
T
ajā esošais kompresors un hermetizējošā
līdzekļa flakons ļauj īslaicīgi salabot
riepu, lai jūs varētu aizbraukt līdz tuvākajai
remontdarbnīcai.
Tas ir paredzēts, lai salabotu vairumu caurumu
uz riepas protektora.
Kompresoru var izmantot, lai pārbaudītu
un pielāgotu riepas spiedienu.
Piekļuve komplektam
Šis komplekts tiek uzglabāts instrumentu kastē.
Lai iegūtu papildu informāciju par
instrumentu kasti, skatiet attiecīgo
sadaļu.
Instrumentu saraksts
Šie instrumenti ir specifiski jūsu automašīnai un
var atšķirties atkarībā no aprīkojuma. Nelietojiet
tos citiem nolūkiem.


1. 12 V kompresors.
Satur līmes kasetni, lai veiktu riepas pagaidu
remontu, un to var izmantot arī riepas
spiediena regulēšanai.
2. Vilkšanas cilpa.
Plašāku informāciju par vilkšanu skatiet
attiecīgajā sadaļā.
Riepu piepumpēšanas spiediens ir
norādīts uz šīs uzlīmes.
Lai iegūtu vairāk informācijas par
identifikācijas elementiem, īpaši šo uzlīmi,
skatiet attiecīgo sadaļu.
Komplekta saturs

A. Pozīciju „Remonts” vai „Piepumpēšana”
slēdzis.
B. Ieslēgšanas I
/ izslēgšanas O slēdzis.
C. Izpumpēšanas poga.
D. Manometrs (bāros un psi).


E.Nodalījums, kur atrodas vads ar adapteri
12 V ligzdai.
F. Hermētiķa patrona.
G. Balta caurule ar korķīti remontam un
piepumpēšanai.
H. Ātruma ierobežojuma uzlīme.
Automašīnas elektriskajai sistēmai var
pieslēgt kompresoru uz pietiekami ilgu
laiku, lai pēc riepas remonta ar pagaidu
remonta komplektu varētu piepumpēt riepu.
Lai pievienotu kompresoru, izmantojiet divas
12 V ligzdas, kas atrodas automašīnas
priekšā.
Labošanas procedūra,
hermetizēšana
► Novietojiet automašīnu vietā, kur to netraucē
satiksme, un novelciet stāvbremzi.
► Ievērojiet drošības prasības (attiecībā
uz avārijas brīdinājuma signāllampiņām,

215
Gadījumā, ja neizdodas
8

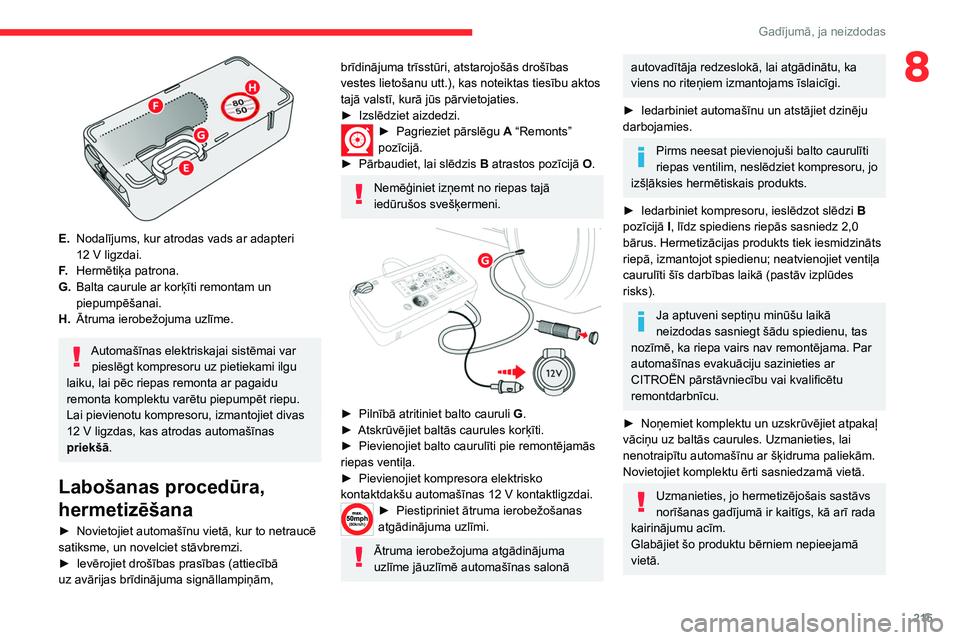

E.Nodalījums, kur atrodas vads ar adapteri
12
V ligzdai.
F. Hermētiķa patrona.
G. Balta caurule ar korķīti remontam un
piepumpēšanai.
H. Ātruma ierobežojuma uzlīme.
Automašīnas elektriskajai sistēmai var
pieslēgt kompresoru uz pietiekami ilgu
laiku, lai pēc riepas remonta ar pagaidu
remonta komplektu varētu piepumpēt riepu.
Lai pievienotu kompresoru, izmantojiet divas
12 V ligzdas, kas atrodas automašīnas
priekšā.
Labošanas procedūra,
hermetizēšana
► Novietojiet automašīnu vietā, kur to netraucē
satiksme, un novelciet stāvbremzi.
►

Ievērojiet drošības prasības (attiecībā
uz avārijas brīdinājuma signāllampiņām,
brīdinājuma trīsstūri, atstarojošās drošības
vestes lietošanu utt.), kas noteiktas tiesību aktos
tajā valstī, kurā jūs pārvietojaties.
►

Izslēdziet aizdedzi.
► Pagriezie t pārslēgu A “Remonts”
pozīcijā.
►

Pārbaudiet, lai slēdzis B

atrastos pozīcijā O.
Nemēģiniet izņemt no riepas tajā
iedūrušos svešķermeni.


► Pilnībā atritiniet balto cauruli G .
► Atskrūvējiet baltās caurules korķīti.
►

Pievienojiet balto caurulīti pie remontējamās
riepas ventiļa.
►


Pievienojiet kompresora elektrisko
kontaktdakšu automašīnas 12

V kontaktligzdai.
► Piestipriniet ātruma ierobežošanas
atgādinājuma uzlīmi.
Ātruma ierobežojuma atgādinājuma
uzlīme jāuzlīmē automašīnas salonā
autovadītāja redzeslokā, lai atgādinātu, ka
viens no riteņiem izmantojams īslaicīgi.
►

Iedarbiniet automašīnu un atstājiet dzinēju
darbojamies.
Pirms neesat pievienojuši balto caurulīti
riepas ventilim, neslēdziet kompresoru, jo
izšļāksies hermētiskais produkts.
►

Iedarbiniet kompresoru, ieslēdzot slēdzi B


pozīcijā I, līdz spiediens riepās sasniedz 2,0
bārus. Hermetizācijas produkts tiek iesmidzināts
riepā, izmantojot spiedienu; neatvienojiet ventiļa
caurulīti šīs darbības laikā (pastāv izplūdes
risks).
Ja aptuveni septiņu minūšu laikā
neizdodas sasniegt šādu spiedienu, tas
nozīmē, ka riepa vairs nav remontējama. Par
automašīnas evakuāciju sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
►

Noņemiet komplektu un uzskrūvējiet atpakaļ
vāciņu uz baltās caurules. Uzmanieties, lai
nenotraipītu automašīnu ar šķidruma paliekām.
Novietojiet komplektu ērti sasniedzamā vietā.
Uzmanieties, jo hermetizējošais sastāvs
norīšanas gadījumā ir kaitīgs, kā arī rada
kairinājumu acīm.
Glabājiet šo produktu bērniem nepieejamā
vietā.

216
Gadījumā, ja neizdodas

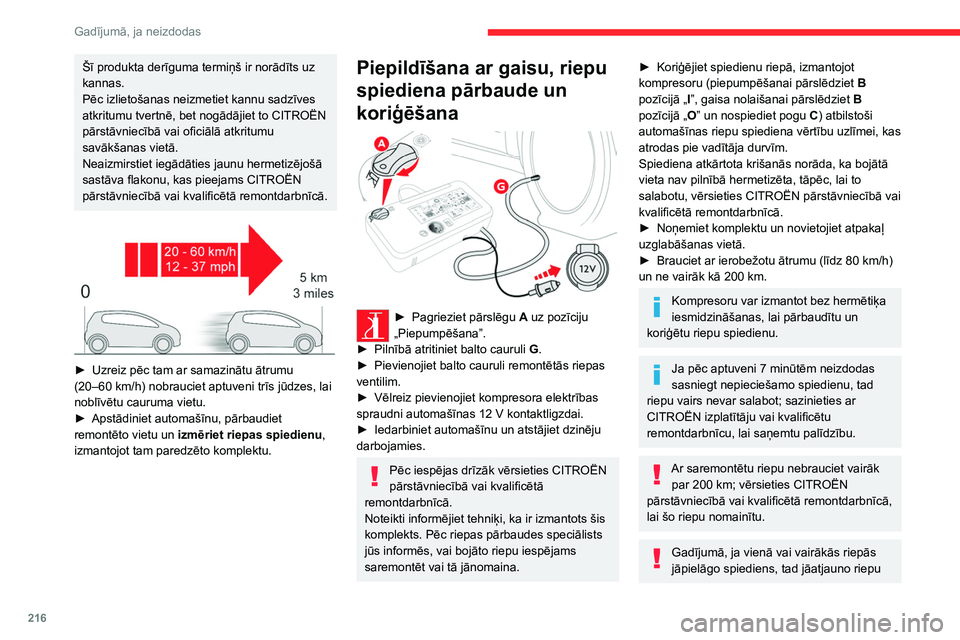

Šī produkta derīguma termiņš ir norādīts uz
kannas.
Pēc izlietošanas neizmetiet kannu sadzīves
atkritumu tvertnē, bet nogādājiet to CITROËN
pārstāvniecībā vai oficiālā atkritumu
savākšanas vietā.
Neaizmirstiet iegādāties jaunu hermetizējošā
sastāva flakonu, kas pieejams CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.


► Uzreiz pēc tam ar samazinātu ātrumu
(20–60 km/h) nobrauciet aptuveni trīs jūdzes, lai
noblīvētu cauruma vietu.
►

Apstādiniet automašīnu, pārbaudiet
remontēto vietu un

izmēriet riepas spiedienu,
izmantojot tam paredzēto komplektu.
Piepildīšana ar gaisu, riepu
spiediena pārbaude un
koriģēšana


► Pagriezie t pārslēgu A uz pozīciju
„Piepumpēšana”.
►

Pilnībā atritiniet balto cauruli G

.
►

Pievienojiet balto cauruli remontētās riepas
ventilim.
►


Vēlreiz pievienojiet kompresora elektrības
spraudni automašīnas 12

V kontaktligzdai.
►

Iedarbiniet automašīnu un atstājiet dzinēju
darbojamies.
Pēc iespējas drīzāk vērsieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Noteikti informējiet tehniķi, ka ir izmantots šis
komplekts. Pēc riepas pārbaudes speciālists
jūs informēs, vai bojāto riepu iespējams
saremontēt vai tā jānomaina.
► Koriģējiet spiedienu riepā, izmantojot
kompresoru (piepumpēšanai pārslēdziet B

pozīcijā „I”, gaisa nolaišanai pārslēdziet B
pozīcijā „O” un nospiediet pogu C) atbilstoši
automašīnas riepu spiediena vērtību uzlīmei, kas
atrodas pie vadītāja durvīm.
Spiediena atkārtota krišanās norāda, ka bojātā
vieta nav pilnībā hermetizēta, tāpēc, lai to
salabotu, vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
►

Noņemiet komplektu un novietojiet atpakaļ
uzglabāšanas vietā.
►


Brauciet ar ierobežotu ātrumu (līdz 80
km/h)
un ne vairāk kā 200
km.
Kompresoru var izmantot bez hermētiķa
iesmidzināšanas, lai pārbaudītu un
koriģētu riepu spiedienu.
Ja pēc aptuveni 7 minūtēm neizdodas
sasniegt nepieciešamo spiedienu, tad
riepu vairs nevar salabot; sazinieties ar
CITROËN izplatītāju vai kvalificētu
remontdarbnīcu, lai saņemtu palīdzību.
Ar saremontētu riepu nebrauciet vairāk par 200 km; vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā,
lai šo riepu nomainītu.
Gadījumā, ja vienā vai vairākās riepās
jāpielāgo spiediens, tad jāatjauno riepu
nepietiekamā spiediena sensora sistēmas
darbība.
Lai iegūtu plašāku informāciju par riepu
nepietiekama spiediena sensoriem, skatiet
attiecīgo sadaļu.
Caurules un patronas
izņemšana


► Pagrieziet visu caurules komplektu 2 pa
kreisi, līdz tas saskaras ar bloku.
► Atvienojiet savienojumu 1 no patronas,
pagriežot to par ceturtdaļu apgrieziena pretēji
pulksteņrādītāja virzienam.
► Viegli pavelciet caurules bloku 2 uz āru,
tad atvienojiet savienotāju 3 no gaisa ieplūdes
caurules, pagriežot to par ceturtdaļu apgrieziena
pretēji pulksteņrādītāja virzienam.

217
Gadījumā, ja neizdodas

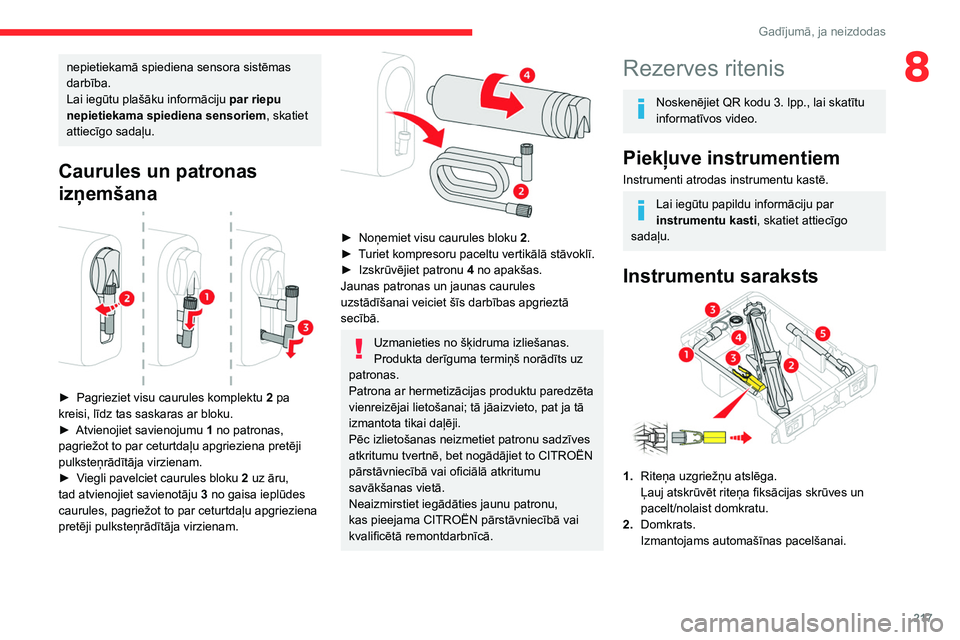

8nepietiekamā spiediena sensora sistēmas
darbība.
Lai iegūtu plašāku informāciju par riepu
nepietiekama spiediena sensoriem, skatiet
attiecīgo sadaļu.
Caurules un patronas
izņemšana


► Pagrieziet visu caurules komplektu 2 pa
kreisi, līdz tas saskaras ar bloku.
►

Atvienojiet savienojumu 1

no patronas,
pagriežot to par ceturtdaļu apgrieziena pretēji
pulksteņrādītāja virzienam.
►

V
iegli pavelciet caurules bloku 2 uz āru,
tad atvienojiet savienotāju 3 no gaisa ieplūdes
caurules, pagriežot to par ceturtdaļu apgrieziena
pretēji pulksteņrādītāja virzienam.


► Noņemiet visu caurules bloku 2 .
► T uriet kompresoru paceltu vertikālā stāvoklī.
►

Izskrūvējiet patronu 4

no apakšas.
Jaunas patronas un jaunas caurules
uzstādīšanai veiciet šīs darbības apgrieztā
secībā.
Uzmanieties no šķidruma izliešanas.
Produkta derīguma termiņš norādīts uz
patronas.
Patrona ar hermetizācijas produktu paredzēta
vienreizējai lietošanai; tā jāaizvieto, pat ja tā
izmantota tikai daļēji.
Pēc izlietošanas neizmetiet patronu sadzīves
atkritumu tvertnē, bet nogādājiet to CITROËN
pārstāvniecībā vai oficiālā atkritumu
savākšanas vietā.
Neaizmirstiet iegādāties jaunu patronu,
kas pieejama CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Rezerves ritenis
Noskenējiet QR kodu 3. lpp., lai skatītu
informatīvos video.
Piekļuve instrumentiem
Instrumenti atrodas instrumentu kastē.
Lai iegūtu papildu informāciju par
instrumentu kasti, skatiet attiecīgo
sadaļu.
Instrumentu saraksts
1. Riteņa uzgriežņu atslēga.
Ļauj atskrūvēt riteņa fiksācijas skrūves un
pacelt/nolaist domkratu.
2. Domkrats.
Izmantojams automašīnas pacelšanai.

218
Gadījumā, ja neizdodas

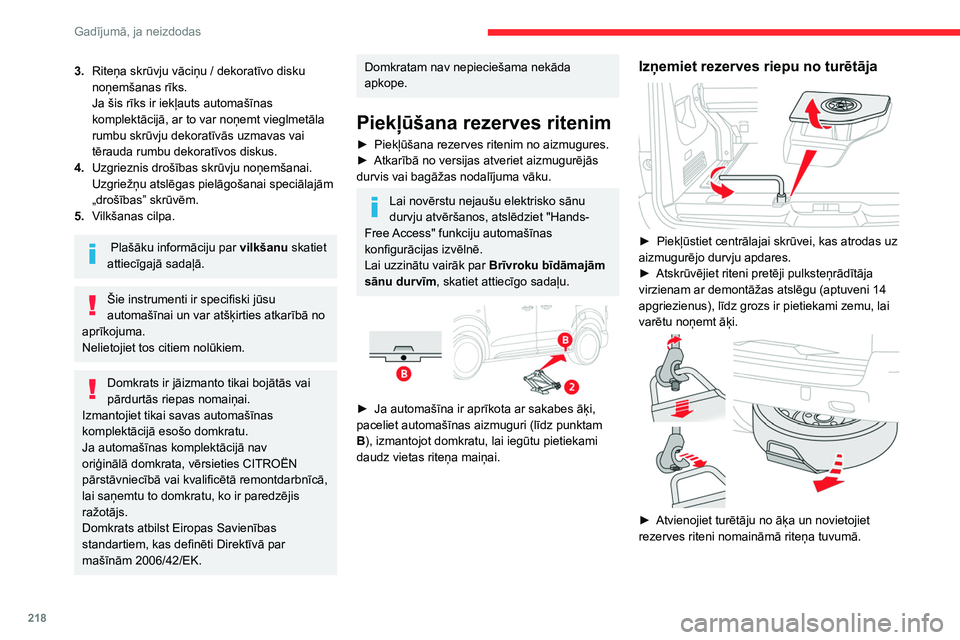

3.Riteņa skrūvju vāciņu / dekoratīvo disku
noņemšanas rīks.
Ja šis rīks ir iekļauts automašīnas
komplektācijā, ar to var noņemt vieglmetāla
rumbu skrūvju dekoratīvās uzmavas vai
tērauda rumbu dekoratīvos diskus.
4. Uzgrieznis drošības skrūvju noņemšanai.
Uzgriežņu atslēgas pielāgošanai speciālajām
„drošības” skrūvēm.
5. Vilkšanas cilpa.
Plašāku informāciju par vilkšanu skatiet
attiecīgajā sadaļā.
Šie instrumenti ir specifiski jūsu
automašīnai un var atšķirties atkarībā no
aprīkojuma.
Nelietojiet tos citiem nolūkiem.
Domkrats ir jāizmanto tikai bojātās vai
pārdurtās riepas nomaiņai.
Izmantojiet tikai savas automašīnas
komplektācijā esošo domkratu.
Ja automašīnas komplektācijā nav
oriģinālā domkrata, vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā,
lai saņemtu to domkratu, ko ir paredzējis
ražotājs.
Domkrats atbilst Eiropas Savienības
standartiem, kas definēti Direktīvā par
mašīnām 2006/42/EK.
Domkratam nav nepieciešama nekāda
apkope.
Piekļūšana rezerves ritenim
► Piekļūšana rezerves ritenim no aizmugures.
► Atkarībā no versijas atveriet aizmugurējās
durvis vai bagāžas nodalījuma vāku.
Lai novērstu nejaušu elektrisko sānu
durvju atvēršanos, atslēdziet "Hands-
Free Access" funkciju automašīnas
konfigurācijas izvēlnē.
Lai uzzinātu vairāk par Brīvroku bīdāmajām
sānu durvīm, skatiet attiecīgo sadaļu.


► Ja automašīna ir aprīkota ar sakabes āķi,
paceliet automašīnas aizmuguri (līdz punktam
B
), izmantojot domkratu, lai iegūtu pietiekami
daudz vietas riteņa maiņai.
Izņemiet rezerves riepu no turētāja

► Piekļūstiet centrālajai skrūvei, kas atrodas uz
aizmugurējo durvju apdares.
►

Atskrūvējiet riteni pretēji pulksteņrādītāja
virzienam ar demontāžas atslēgu (aptuveni 14
apgriezienus), līdz grozs ir pietiekami zemu, lai
varētu noņemt āķi.


► Atvienojiet turētāju no āķa un novietojiet
rezerves riteni nomaināmā riteņa tuvumā.
Ievietojiet rezerves riepu turētājā

► Novietojiet riteni virzienā uz bagāžas
nodalījumu.
► Pakāpeniski iestipriniet riteni turētājā,
pamīšus uzspiežot labajā un kreisajā pusē, līdz
tas vairs neatrodas āķa fiksēšanas zonā.
► Piestipriniet āķi grozam, tad pievelciet
skrūvi ar demontāžas atslēgu, līdz tā ir pilnīgi
pieskrūvēta.
Rezerves riepa tās uzglabāšanas vietā
Rezerves riteņa riepas izmēru varat mainīt,
ievērojiet turpmāk dotos norādījumus.
