CITROEN NEMO 2013 Manuales de Empleo (in Spanish)

59
2
Dimensiones
CARACTERÍSTICAS TÉCNICAS

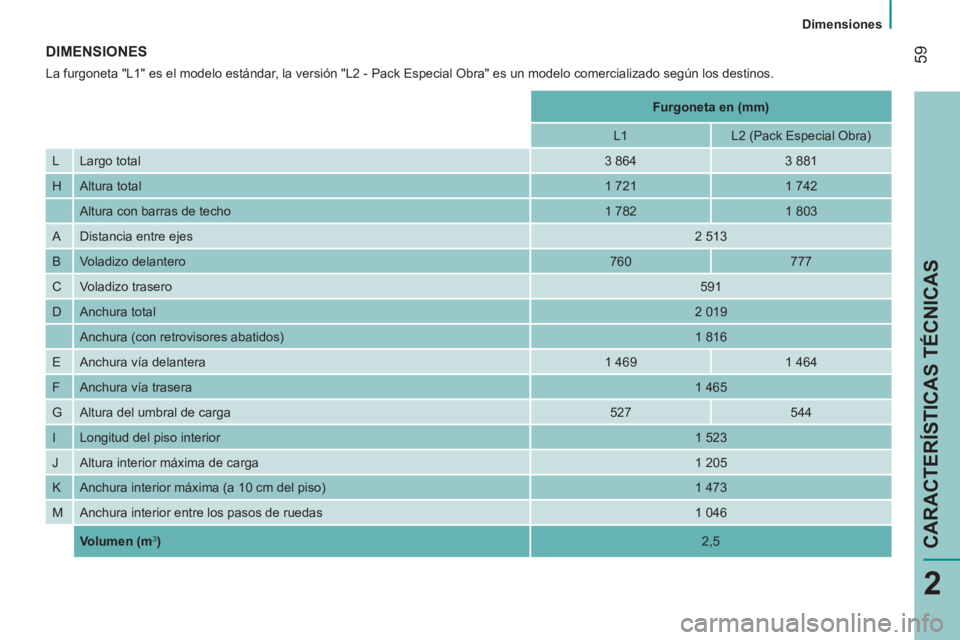

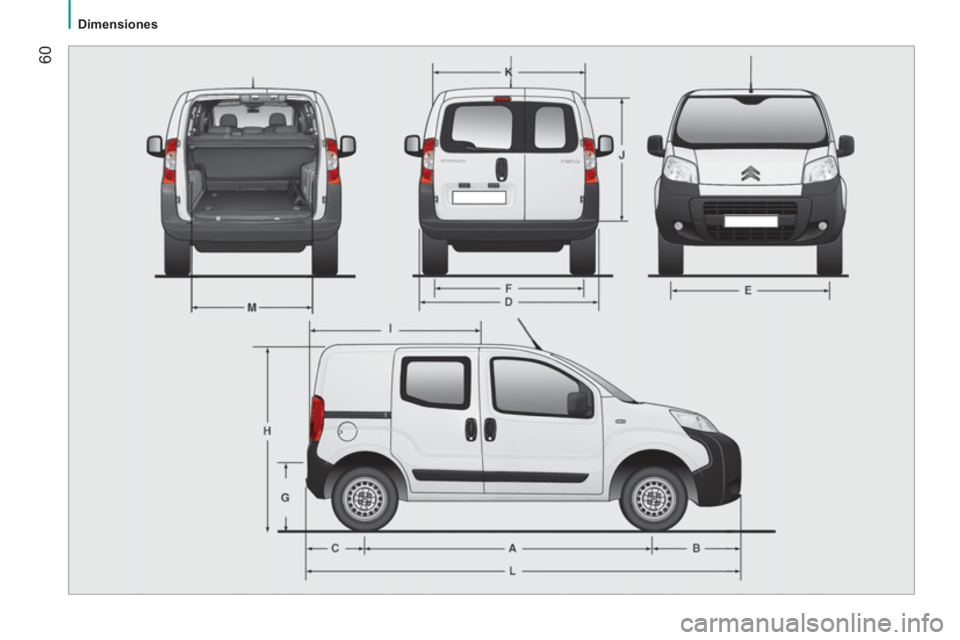

DIMENSIONES

La furgoneta "L1" es el modelo estándar, la versión "L2 - Pack Especial Obra" es un modelo comercializado según los destinos.




Furgoneta en (mm)




L1
L2 (Pack Especial Obra)
L Largo total

3 864
3 881
H Altura total

1 721
1 742


Altura con barras de techo
1 782
1 803
A Distancia entre ejes

2 513
B Voladizo delantero

760
777
C Voladizo trasero

591
D Anchura total

2 019
Anchura (con retrovisores abatidos)
1 816
E Anchura vía delantera
1 469
1 464
F Anchura vía trasera

1 465
G Altura del umbral de carga
527
544
I Longitud del piso interior

1 523
J Altura interior máxima de carga

1 205
K Anchura interior máxima (a 10 cm del piso)
1 473
M Anchura interior entre los pasos de ruedas
1 046


Volumen (m
3
)

2,5

60



Dimensiones

61
2
Dimensiones
CARACTERÍSTICAS TÉCNICAS

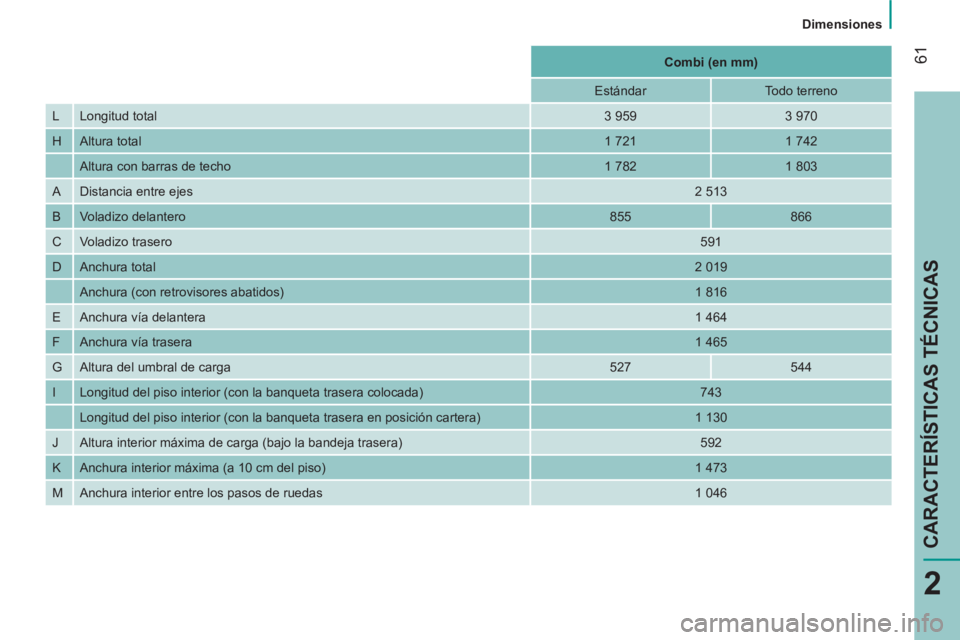

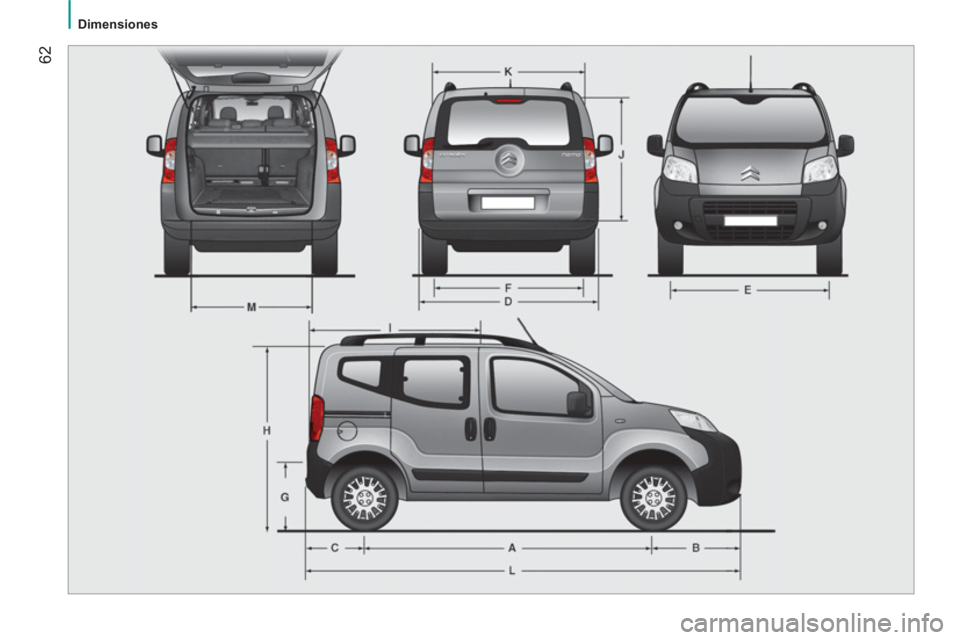

Combi
(en mm)


Estándar
Todo terreno
L Longitud total

3 959
3 970
H Altura total

1 721
1 742
Altura con barras de techo
1 782
1 803
A Distancia entre ejes

2 513
B Voladizo delantero

855
866
C Voladizo trasero

591
D Anchura total

2 019
Anchura (con retrovisores abatidos)
1 816
E Anchura vía delantera

1 464
F Anchura vía trasera

1 465
G Altura del umbral de carga
527
544
I Longitud del piso interior (con la banqueta trasera colocada)
743
Longitud del piso interior (con la banqueta trasera en posición cartera)
1 130
J Altura interior máxima de carga (bajo la bandeja trasera)
592
K Anchura interior máxima (a 10 cm del piso)
1 473
M Anchura interior entre los pasos de ruedas
1 046

62



Dimensiones

63
2
Dimensiones
CARACTERÍSTICAS TÉCNICAS





Combi (en mm)


Estándar
Todo terreno
L Longitud máxima

3 959
3 970
H Altura máxima

1 721
1 742
Altura con barras de techo
1 794
1 803
A Distancia entre ejes

2 513
B Voladizo delantero

855
866
C Voladizo trasero

591
D Anchura total

2 019
Anchura (con retrovisores abatidos)
1 816
E Anchura vía delantera

1 464
F Anchura vía trasera

1 465
G Altura del umbral de carga
527
544
I Longitud del piso interior (con la banqueta trasera colocada)
743
Longitud del piso interior (con la banqueta trasera en posición cartera)
1 130
J Altura interior máxima de carga (bajo la bandeja trasera)
592
K Anchura interior máxima (a 10 cm del piso)
1 473
M Anchura interior entre los pasos de ruedas
1 046

64

Motorizaciones

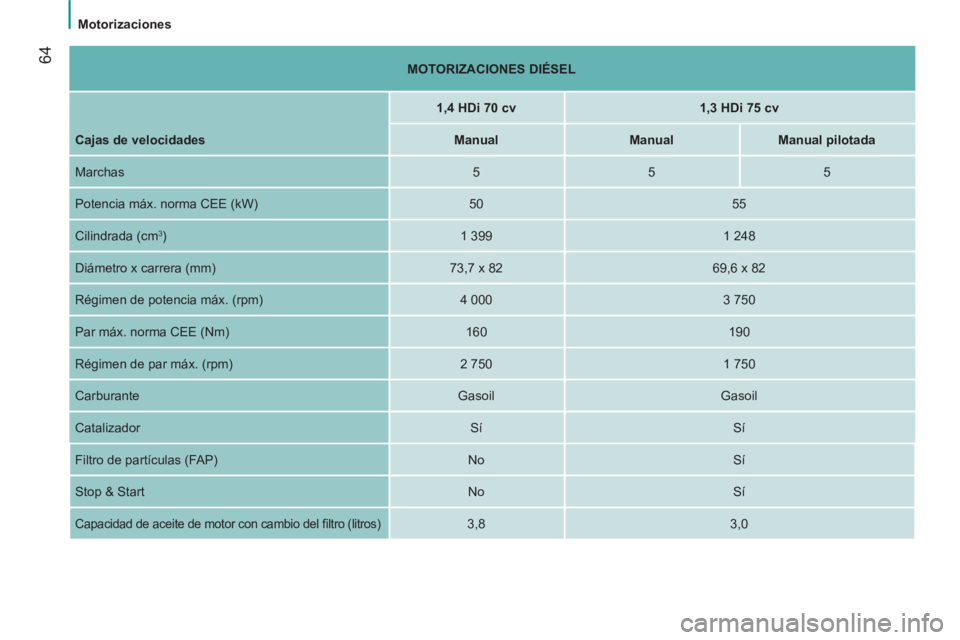

MOTORIZACIONES DIÉSEL






1,4 HDi 70 cv



1,3 HDi 75 cv



Cajas de velocidades


Manual



Manual



Manual pilotada


Marchas
5
5
5
Potencia máx. norma CEE (kW)
50
55
Cilindrada (cm
3
)
1 399
1 248
Diámetro x carrera (mm)
73,7 x 82
69,6 x 82
Régimen de potencia máx. (rpm)
4 000
3 750
Par máx. norma CEE (Nm)
160
190
Régimen de par máx. (rpm)
2 750
1 750
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas (FAP)
No
Sí
Stop & Start
No
Sí

Capacidad de aceite de motor con cambio del fi ltro (litros)

3,8
3,0

65
2
Motorizaciones
CARACTERÍSTICAS TÉCNICAS

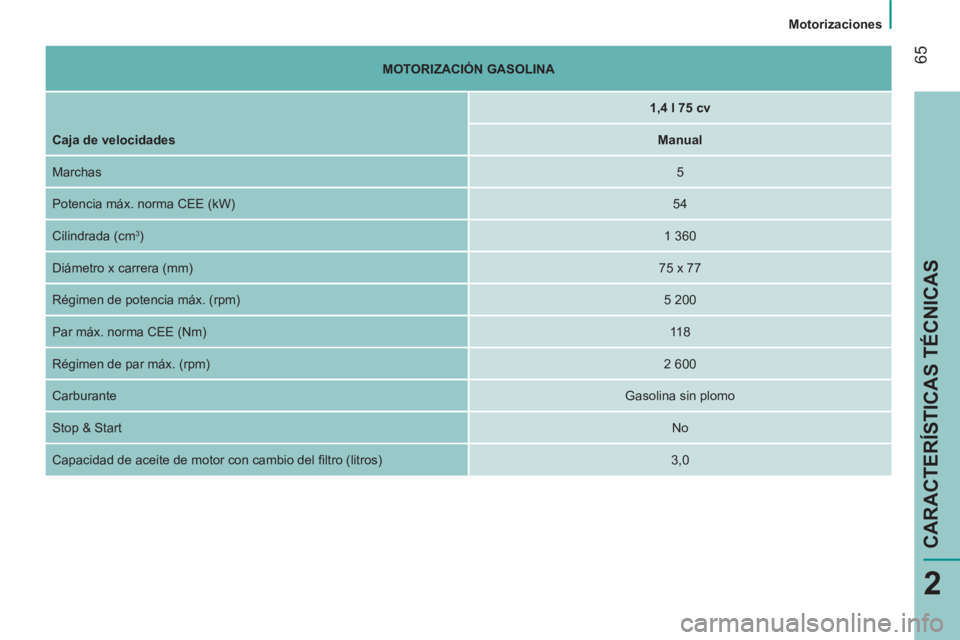

MOTORIZACIÓN GASOLINA






1,4 l 75 cv



Caja de velocidades



Manual


Marchas

5
Potencia máx. norma CEE (kW)

54
Cilindrada (cm
3
)

1 360
Diámetro x carrera (mm)

75 x 77
Régimen de potencia máx. (rpm)

5 200
Par máx. norma CEE (Nm)

11 8
Régimen de par máx. (rpm)

2 600
Carburante

Gasolina sin plomo
Stop & Start

No
Capacidad de aceite de motor con cambio del fi ltro (litros)
3,0

66


Masas

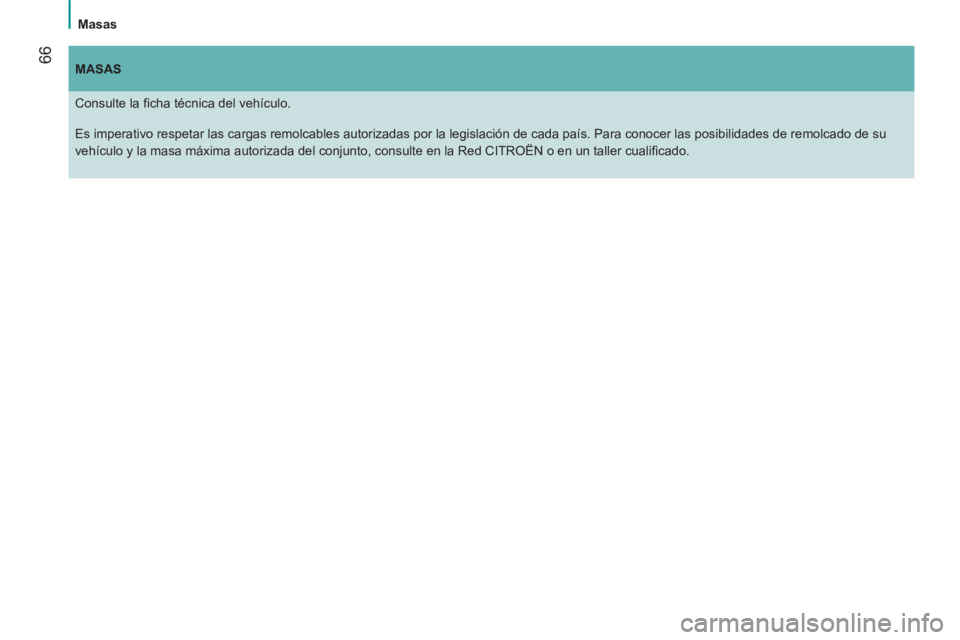

MASAS


Consulte la fi cha técnica del vehículo.
Es imperativo respetar las cargas remolcables autorizadas por la legislación de cada país. Para conocer las posibilidades de remolcado de su
vehículo y la masa máxima autorizada del conjunto, consulte en la Red CITROËN o en un taller cualifi cado.

67

68
Ordenador de a bordo

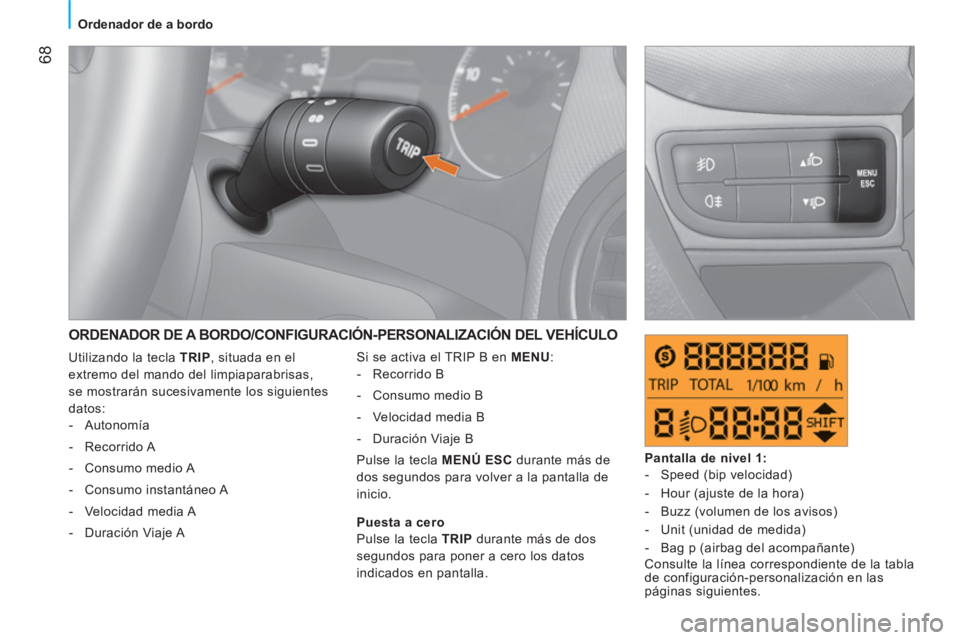

ORDENADOR DE A BORDO/CONFIGURACIÓN-PERSONALIZACIÓN DEL VEHÍCULO

Si se activa el TRIP B en MENU
:


- Recorrido B

- Consumo medio B

- Velocidad media B

- Duración Viaje B
Pulse la tecla MENÚ ESC
durante más de
dos segundos para volver a la pantalla de
inicio.
Pantalla de nivel 1:


- Speed (bip velocidad)

- Hour (ajuste de la hora)

- Buzz (volumen de los avisos)

- Unit (unidad de medida)

- Bag p (airbag del acompañante)
Consulte la línea correspondiente de la tabla
de configuración-personalización en las
páginas siguientes.
Puesta a cero
Pulse la tecla TRIP
durante más de dos
segundos para poner a cero los datos
indicados en pantalla. Utilizando la tecla TRIP
, situada en el
extremo del mando del limpiaparabrisas,
se mostrarán sucesivamente los siguientes
datos:


- Autonomía

- Recorrido A

- Consumo medio A

- Consumo instantáneo A

- Velocidad media A

- Duración Viaje A
