FIAT 500 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

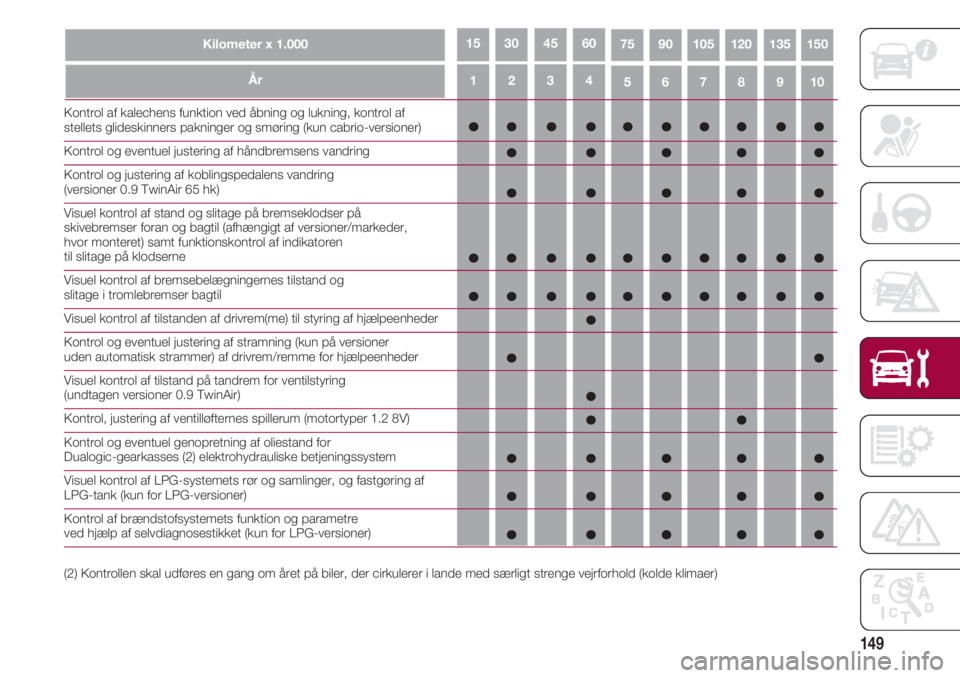

149
43215109876
Kilometer x 1.000751501351201059060453015
År
Kontrol af kalechens funktion ved åbning og lukning, kontrol af stellets glideskinners pakninger og smøring (kun cabrio-versioner)
Kontrol og eventuel justering af håndbremsens vandring
Kontrol og justering af koblingspedalens vandring
(versioner 0.9 TwinAir 65 hk)
Visuel kontrol af stand og slitage på bremseklodser på
skivebremser foran og bagtil (afhængigt af versioner/markeder,
hvor monteret) samt funktionskontrol af indikatoren
til slitage på klodserne
Visuel kontrol af bremsebelægningernes tilstand og
slitage i tromlebremser bagtil
Visuel kontrol af tilstanden af drivrem(me) til styring af hjælpeenheder
Kontrol og eventuel justering af stramning (kun på versioner
uden automatisk strammer) af drivrem/remme for hjælpeenheder
Visuel kontrol af tilstand på tandrem for ventilstyring
(undtagen versioner 0.9 TwinAir)
Kontrol, justering af ventilløfternes spillerum (motortyper 1.2 8V)
Kontrol og eventuel genopretning af oliestand for
Dualogic-gearkasses (2) elektrohydrauliske betjeningssystem
Visuel kontrol af LPG-systemets rør og samlinger, og fastgøring af
LPG-tank (kun for LPG-versioner)
Kontrol af brændstofsystemets funktion og parametre
ved hjælp af selvdiagnosestikket (kun for LPG-versioner)
(2) Kontrollen skal udføres en gang om året på biler, der cirkulerer i lande med særligt strenge vejrforhold (kolde klimaer)












VEDLIGEHOLDELSE OG PLEJE

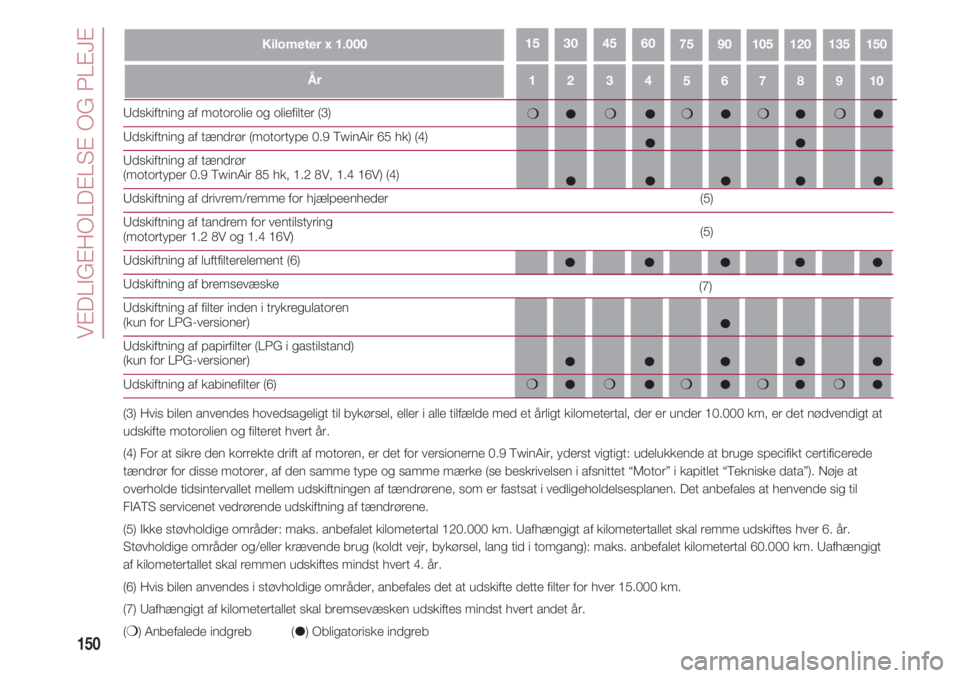

150
43215109876
Kilometer x 1.000751501351201059060453015
År
❍❍❍❍❍

Udskiftning af motorolie og oliefilter (3)
Udskiftning af tændrør (motortype 0.9 TwinAir 65 hk) (4)
Udskiftning af tændrør
(motortyper 0.9 TwinAir 85 hk, 1.2 8V, 1.4 16V) (4)
Udskiftning af drivrem/remme for hjælpeenheder (5)
Udskiftning af tandrem for ventilstyring
(motortyper 1.2 8V og 1.4 16V) (5)
Udskiftning af luftfilterelement (6)
Udskiftning af bremsevæske
Udskiftning af filter inden i trykregulatoren
(kun for LPG-versioner)
Udskiftning af papirfilter (LPG i gastilstand)
(kun for LPG-versioner)
Udskiftning af kabinefilter (6)
(3) Hvis bilen anvendes hovedsageligt til bykørsel, eller i alle tilfælde med et årligt kilometertal, der er under 10.000 km, er det nødvendigt at
udskifte motorolien og filteret hvert år.
(4) For at sikre den korrekte drift af motoren, er det for versionerne 0.9 TwinAir, yderst vigtigt: udelukkende at bruge specifikt certificerede
tændrør for disse motorer, af den samme type og samme mærke (se beskrivelsen i afsnittet “Motor” i kapitlet “Tekniske data”). Nøje at
overholde tidsintervallet mellem udskiftningen af tændrørene, som er fastsat i vedligeholdelsesplanen. Det anbefales at henvende sig til
FIATS servicenet vedrørende udskiftning af tændrørene.
(5) Ikke støvholdige områder: maks. anbefalet kilometertal 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år.
Støvholdige områder og/eller krævende brug (koldt vejr, bykørsel, lang tid i tomgang): maks. anbefalet kilometertal 60.000 km. Uafhængigt
af kilometertallet skal remmen udskiftes mindst hvert 4. år.
(6) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte dette filter for hver 15.000 km.
(7) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
(
❍) Anbefalede indgreb () Obligatoriske indgreb
(7)


❍❍❍❍❍

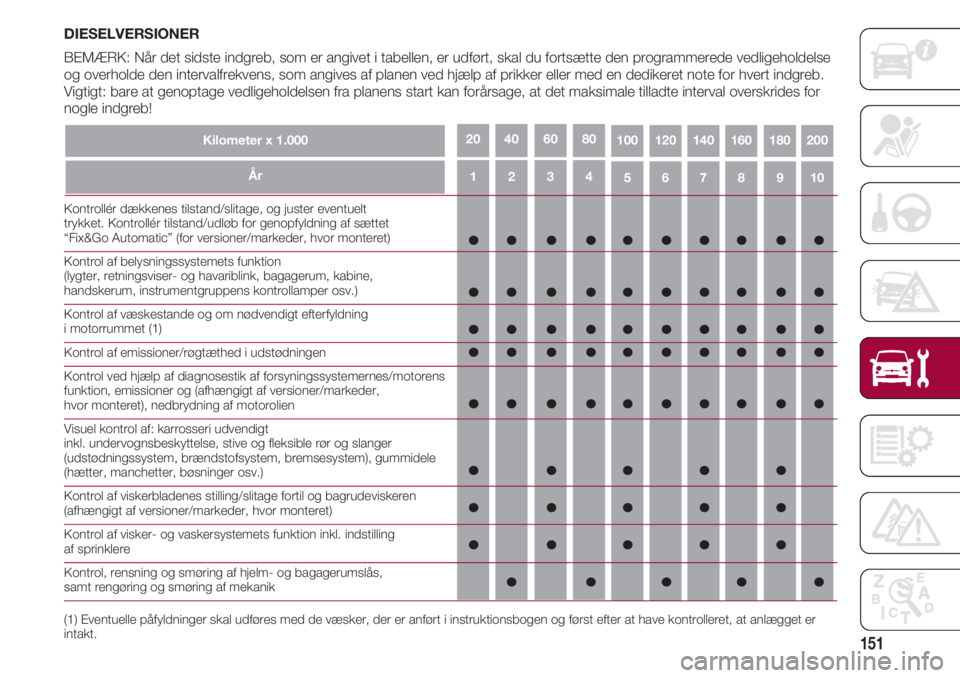

151
43215109876
Kilometer x 1.000100200180160140120
DIESELVERSIONER
BEMÆRK: Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse
og overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb.
Vigtigt: bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for
nogle indgreb!
80604020
År
Kontrollér dækkenes tilstand/slitage, og juster eventuelt
trykket. Kontrollér tilstand/udløb for genopfyldning af sættet
“Fix&Go Automatic” (for versioner/markeder, hvor monteret)
Kontrol af belysningssystemets funktion
(lygter, retningsviser- og havariblink, bagagerum, kabine,
handskerum, instrumentgruppens kontrollamper osv.)
Kontrol af væskestande og om nødvendigt efterfyldning
i motorrummet (1)
Kontrol af emissioner/røgtæthed i udstødningen
Kontrol ved hjælp af diagnosestik af forsyningssystemernes/motorens
funktion, emissioner og (afhængigt af versioner/markeder,
hvor monteret), nedbrydning af motorolien
Visuel kontrol af: karrosseri udvendigt
inkl. undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem), gummidele
(hætter, manchetter, bøsninger osv.)
Kontrol af viskerbladenes stilling/slitage fortil og bagrudeviskeren
(afhængigt af versioner/markeder, hvor monteret)
Kontrol af visker- og vaskersystemets funktion inkl. indstilling
af sprinklere
Kontrol, rensning og smøring af hjelm- og bagagerumslås,
samt rengøring og smøring af mekanik
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i instruktionsbogen og først efter at have kontrolleret, at anlægget er
intakt.









VEDLIGEHOLDELSE OG PLEJE

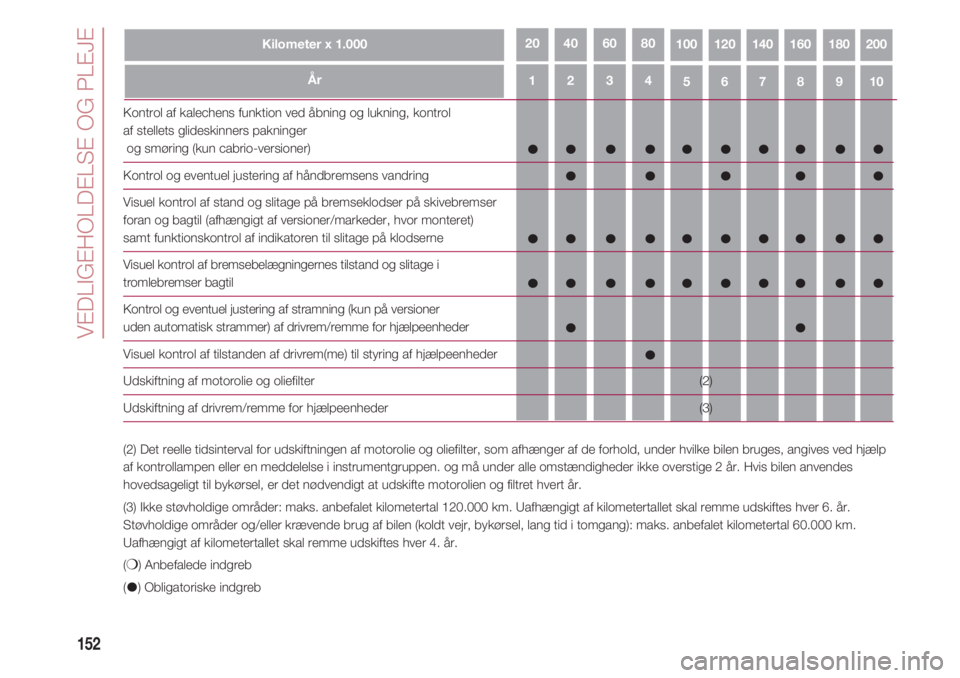

152
43215109876
Kilometer x 1.00010020018016014012080604020
År
Kontrol af kalechens funktion ved åbning og lukning, kontrol
af stellets glideskinners pakninger
og smøring (kun cabrio-versioner)
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af stand og slitage på bremseklodser på skivebremser
foran og bagtil (afhængigt af versioner/markeder, hvor monteret)
samt funktionskontrol af indikatoren til slitage på klodserne
Visuel kontrol af bremsebelægningernes tilstand og slitage i
tromlebremser bagtil
Kontrol og eventuel justering af stramning (kun på versioner
uden automatisk strammer) af drivrem/remme for hjælpeenheder
Visuel kontrol af tilstanden af drivrem(me) til styring af hjælpeenheder
Udskiftning af motorolie og oliefilter (2)
Udskiftning af drivrem/remme for hjælpeenheder (3)
(2) Det reelle tidsinterval for udskiftningen af motorolie og oliefilter, som afhænger af de forhold, under hvilke bilen bruges, angives ved hjælp
af kontrollampen eller en meddelelse i instrumentgruppen. og må under alle omstændigheder ikke overstige 2 år. Hvis bilen anvendes
hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filtret hvert år.
(3) Ikke støvholdige områder: maks. anbefalet kilometertal 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år.
Støvholdige områder og/eller krævende brug af bilen (koldt vejr, bykørsel, lang tid i tomgang): maks. anbefalet kilometertal 60.000 km.
Uafhængigt af kilometertallet skal remme udskiftes hver 4. år.
(
❍) Anbefalede indgreb
() Obligatoriske indgreb

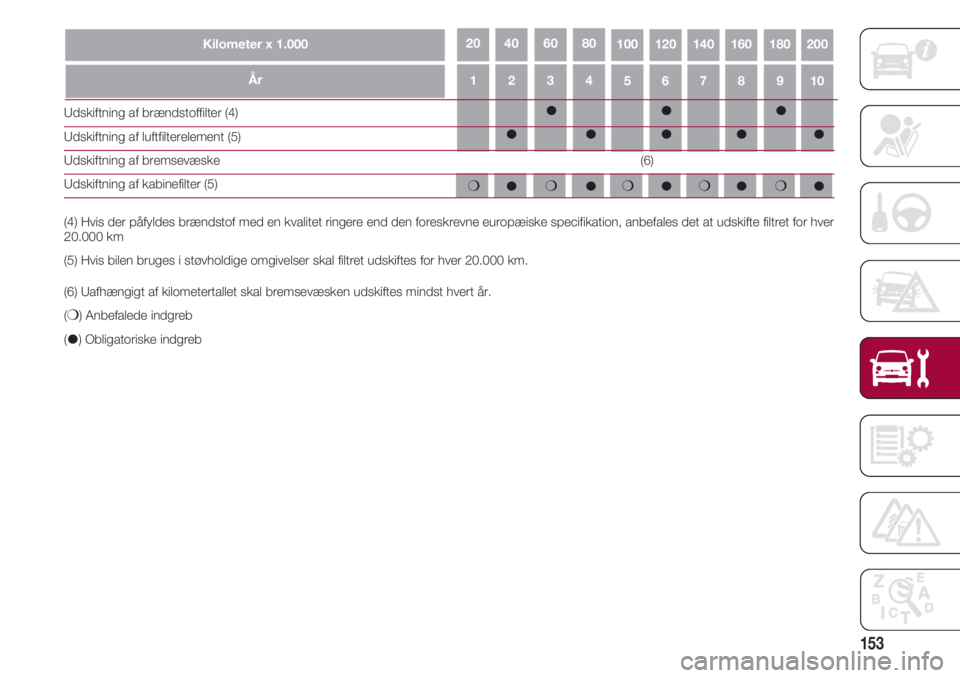

153
43215109876
Kilometer x 1.00010020018016014012080604020
År
Udskiftning af brændstoffilter (4)
Udskiftning af luftfilterelement (5)
Udskiftning af bremsevæske
Udskiftning af kabinefilter (5)
(4) Hvis der påfyldes brændstof med en kvalitet ringere end den foreskrevne europæiske specifikation, anbefales det at udskifte filtret for hver
20.000 km
(5) Hvis bilen bruges i støvholdige omgivelser skal filtret udskiftes for hver 20.000 km.
(6) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert år.
(
❍) Anbefalede indgreb
() Obligatoriske indgreb

(6)
❍❍❍❍❍

VEDLIGEHOLDELSE OG PLEJE
154

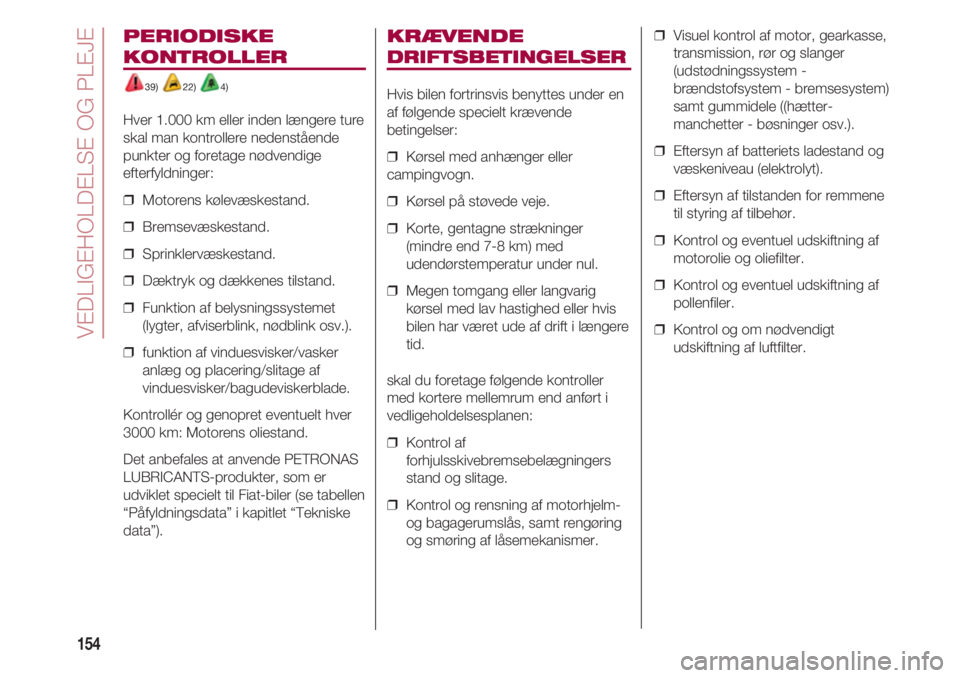

PERIODISKE
KONTROLLER
39) 22) 4)
Hver 1.000 km eller inden længere ture
skal man kontrollere nedenstående
punkter og foretage nødvendige
efterfyldninger:
❒ Motorens kølevæskestand.
❒ Bremsevæskestand.
❒ Sprinklervæskestand.
❒ Dæktryk og dækkenes tilstand.
❒ Funktion af belysningssystemet
(lygter, afviserblink, nødblink osv.).
❒ funktion af vinduesvisker/vasker
anlæg og placering/slitage af
vinduesvisker/bagudeviskerblade.
Kontrollér og genopret eventuelt hver
3000 km: Motorens oliestand.
Det anbefales at anvende PETRONAS
LUBRICANTS-produkter, som er
udviklet specielt til Fiat-biler (se tabellen
“Påfyldningsdata” i kapitlet “Tekniske
data”).
KRÆVENDE
DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en
af følgende specielt krævende
betingelser:
❒ Kørsel med anhænger eller
campingvogn.
❒ Kørsel på støvede veje.
❒ Korte, gentagne strækninger
(mindre end 7-8 km) med
udendørstemperatur under nul.
❒ Megen tomgang eller langvarig
kørsel med lav hastighed eller hvis
bilen har været ude af drift i længere
tid.
skal du foretage følgende kontroller
med kortere mellemrum end anført i
vedligeholdelsesplanen:
❒ Kontrol af
forhjulsskivebremsebelægningers
stand og slitage.
❒ Kontrol og rensning af motorhjelm-
og bagagerumslås, samt rengøring
og smøring af låsemekanismer.❒ Visuel kontrol af motor, gearkasse,
transmission, rør og slanger
(udstødningssystem -
brændstofsystem - bremsesystem)
samt gummidele ((hætter-
manchetter - bøsninger osv.).
❒ Eftersyn af batteriets ladestand og
væskeniveau (elektrolyt).
❒ Eftersyn af tilstanden for remmene
til styring af tilbehør.
❒ Kontrol og eventuel udskiftning af
motorolie og oliefilter.
❒ Kontrol og eventuel udskiftning af
pollenfiler.
❒ Kontrol og om nødvendigt
udskiftning af luftfilter.

155

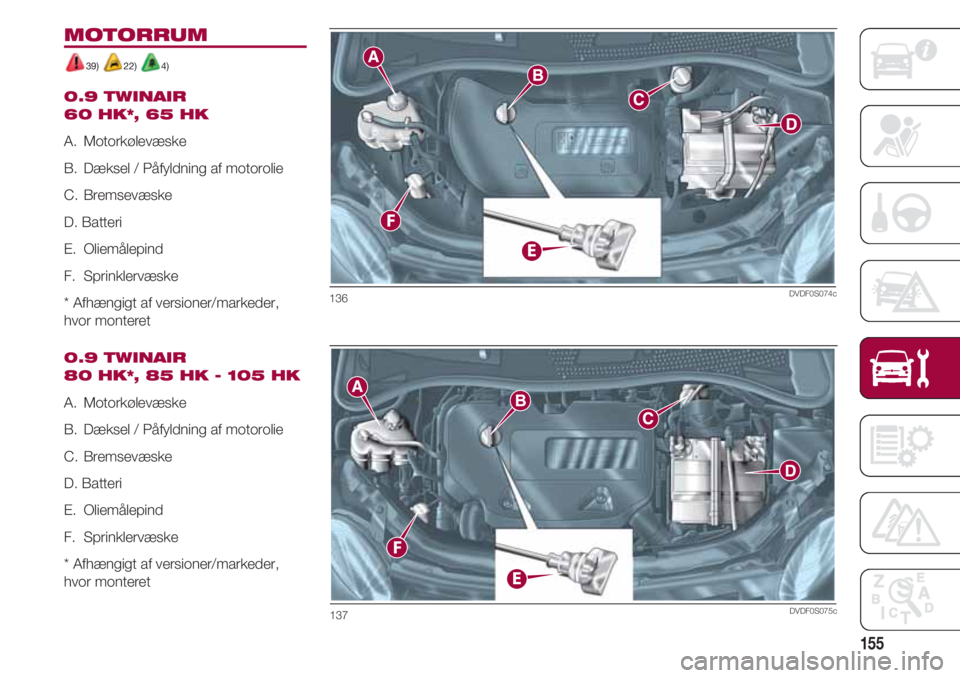

MOTORRUM
39) 22) 4)
0.9 TWINAIR
60 HK*, 65 HK
A. Motorkølevæske
B. Dæksel / Påfyldning af motorolie
C. Bremsevæske
D. Batteri
E. Oliemålepind
F. Sprinklervæske
* Afhængigt af versioner/markeder,
hvor monteret
0.9 TWINAIR
80 HK*, 85 HK - 105 HK
A. Motorkølevæske
B. Dæksel / Påfyldning af motorolie
C. Bremsevæske
D. Batteri
E. Oliemålepind
F. Sprinklervæske
* Afhængigt af versioner/markeder,
hvor monteret
136DVDF0S074c
137DVDF0S075c

VEDLIGEHOLDELSE OG PLEJE
156

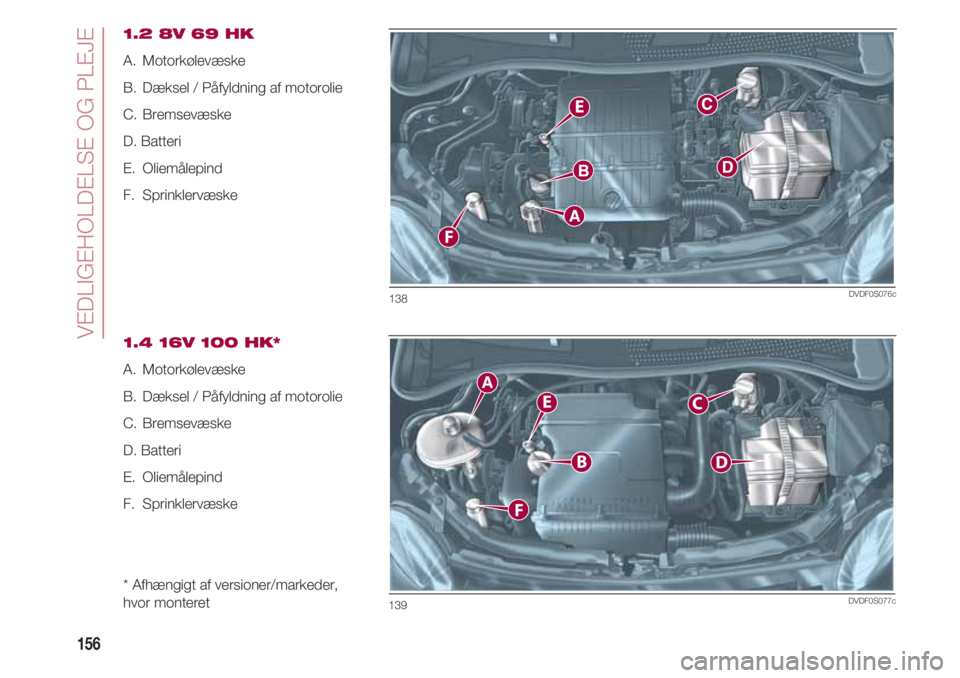

1.2 8V 69 HK
A. Motorkølevæske
B. Dæksel / Påfyldning af motorolie
C. Bremsevæske
D. Batteri
E. Oliemålepind
F. Sprinklervæske
1.4 16V 100 HK*
A. Motorkølevæske
B. Dæksel / Påfyldning af motorolie
C. Bremsevæske
D. Batteri
E. Oliemålepind
F. Sprinklervæske
* Afhængigt af versioner/markeder,
hvor monteret
138DVDF0S076c
139DVDF0S077c

157

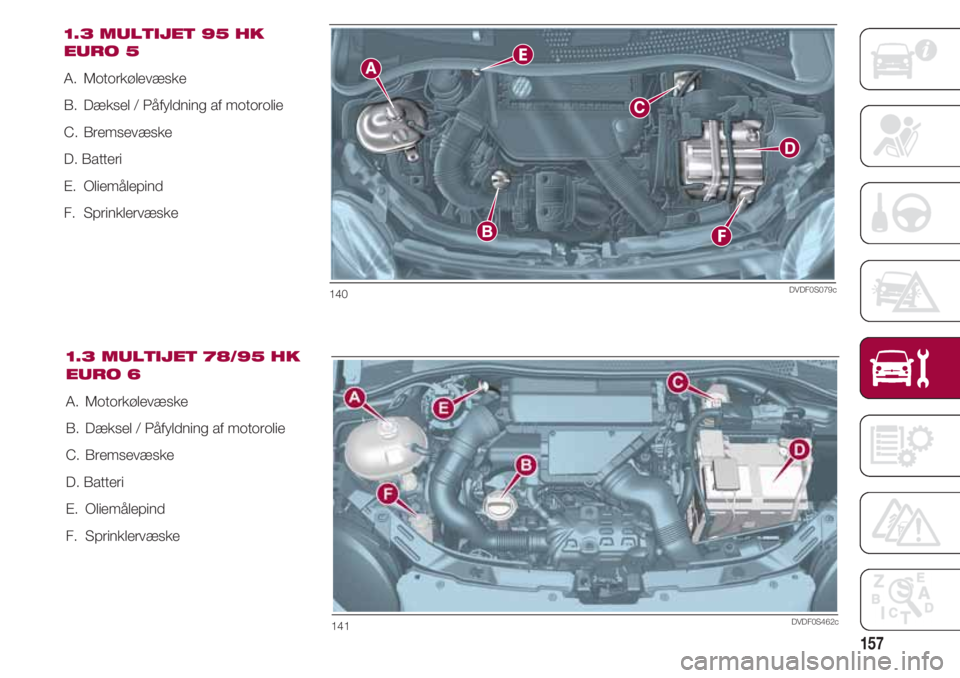

1.3 MULTIJET 95 HK
EURO 5
A. Motorkølevæske
B. Dæksel / Påfyldning af motorolie
C. Bremsevæske
D. Batteri
E. Oliemålepind
F. Sprinklervæske
140DVDF0S079c
1.3 MULTIJET 78/95 HK
EURO 6
A. Motorkølevæske
B. Dæksel / Påfyldning af motorolie
C. Bremsevæske
D. Batteri
E. Oliemålepind
F. Sprinklervæske
141DVDF0S462c

VEDLIGEHOLDELSE OG PLEJE
158
❒ Oliestanden må aldrig overstige
MAX-mærket.
❒ Det maksimale olieforbrug er
normalt ca. 400 gram pr. 1.000 km.
* Afhængigt af versioner/markeder,
hvor monteret
MOTORKØLE-
VÆSKEANLÆG
39) 22) 23)
Væskestanden skal kontrolleres ved
kold motor og skal være mellem
mærkerne
MIN og MAX på beholderen.
Blandingen af lige dele PARAFLU
UPog
destilleret vand beskytter mod frost
ned til –35 °C.
Under særligt hårde klimabetingelser
anbefales det at anvende en blanding
af 60 % PARAFLU
UPog 40 %
demineraliseret vand.

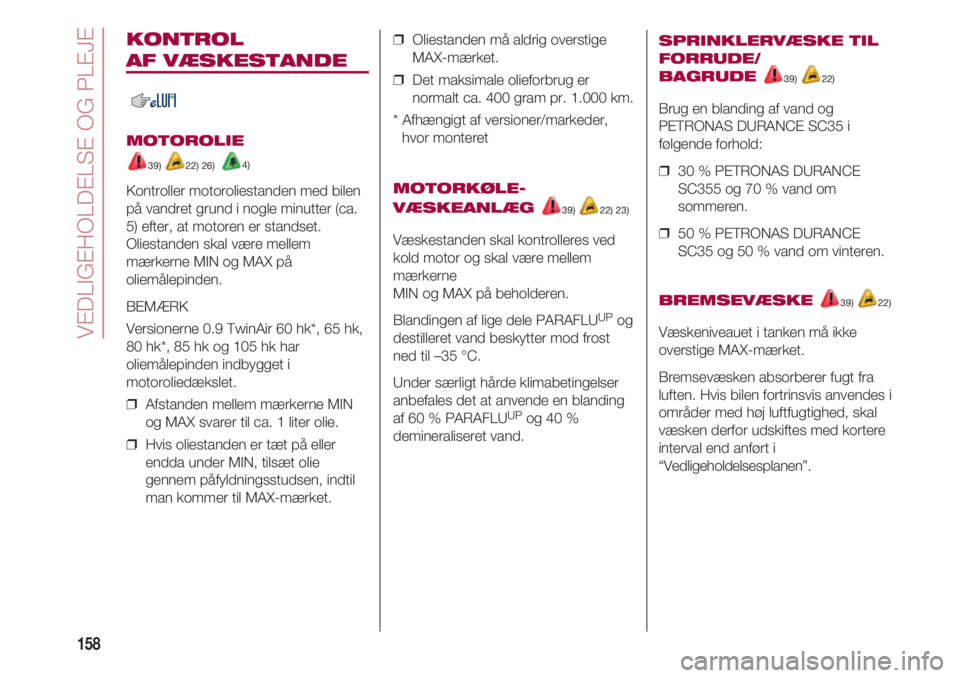

KONTROL
AF VÆSKESTANDE
MOTOROLIE
39) 22) 26) 4)
Kontroller motoroliestanden med bilen
på vandret grund i nogle minutter (ca.
5) efter, at motoren er standset.
Oliestanden skal være mellem
mærkerne MIN og MAX på
oliemålepinden.
BEMÆRK
Versionerne 0.9 TwinAir 60 hk*, 65 hk,
80 hk*, 85 hk og 105 hk har
oliemålepinden indbygget i
motoroliedækslet.
❒ Afstanden mellem mærkerne MIN
og MAX svarer til ca. 1 liter olie.
❒ Hvis oliestanden er tæt på eller
endda under MIN, tilsæt olie
gennem påfyldningsstudsen, indtil
man kommer til MAX-mærket.
SPRINKLERVÆSKE TIL
FORRUDE/
BAGRUDE
39) 22)
Brug en blanding af vand og
PETRONAS DURANCE SC35 i
følgende forhold:
❒ 30 % PETRONAS DURANCE
SC355 og 70 % vand om
sommeren.
❒ 50 % PETRONAS DURANCE
SC35 og 50 % vand om vinteren.
BREMSEVÆSKE 39) 22)
Væskeniveauet i tanken må ikke
overstige MAX-mærket.
Bremsevæsken absorberer fugt fra
luften. Hvis bilen fortrinsvis anvendes i
områder med høj luftfugtighed, skal
væsken derfor udskiftes med kortere
interval end anført i
“Vedligeholdelsesplanen”.
