FIAT 500 2018 Drift- och underhållshandbok (in Swedish)

139
På sidorna.
VARNING Åtgärden ska utföras med
alla nödvändiga försiktighetsåtgärder
för att inte skada karossen (det
rekommenderas att använda ett
tillräckligt styvt och tjockt plastkort).
För att byta lampa gör man så här:
❒ Tryck på lamplinsen genom att först
trycka på framsidan mot baksidan
(1 - Fig. 119).
❒ Tryck spaken i motsatt riktning
genom att trycka på den bakre
delen (2-Fig. 119) och ta ut enheten.
119DVDF0S0117c
❒ Vrid lamphållaren moturs, ta bort
lampan och byt ut lampan.
❒ Sätt tillbaka lamphållaren i
lamplinsen, sätt tillbaka enheten och
se till att låsfjädern klickar på plats.
DIMLJUS
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för byte av
lamporna.
LAMPGRUPPER BAK
Gör så här för att byta en lampa:
❒ Öppna bagageluckan.
Skruva loss de två fästskruvarna
A, Fig. 120, och ta ut lampgruppen
axiellt utan att rotera den.
Dra ur lamphållaren ur dess säte
genom att vrida låsflikarna B.
❒ Ta ut lamporna genom att trycka på
den lätt och vrida moturs.Lamporna är placerade på följande vis
(fig. 121):
C: Parkeringsljus/stoppljus
D: Körriktningsvisare.
120DVDF0S0199c
121DVDF0S0200c

I NÖDLÄGE
140
BACKLJUS/
DIMBAKLJUS
För att byta lampa gör man så här:
❒ Genom att arbeta inifrån
stötfångaren, tryck på fliken
A Fig. 122 och ta bort den
tryckmonterade luckan.
❒ Koppla ifrån det elektriska
kontaktdonet A Fig. 123.
❒ Vrid lamphållaren B, Fig. 123,
moturs och dra ut den.
❒ Ta ut lampan och byt ut den.
❒ Återmontera
lampenheten/lamphållaren B genom
att vrida den medurs.
122DVDF0S0207c
❒ Återanslut det elektriska
kontaktdonet A.
❒ Återmontera luckan och kontrollera
att den sitter fast ordentligt.
TREDJE STOPPLJUS
Gör så här för att byta en lampa:
Ta bort skyddets två proppar och
lossa på de två klämskruvarna
A Fig. 124.
❒ Dra ut enheten.
❒ Koppla ifrån den elektriska
kontakten B Fig. 125.
❒ Tryck på spärranordningen C och
öppna lamphållaren.
123DVDF0S0208c
❒ Ta bort lampan som ska bytas ut
(tryckmonterad) och byt ut den.
❒ Sätt tillbaka lamphållaren och
kontrollera att den sitter fast
ordentligt i låskuggen.
❒ Dra åt de två fästskruvarna och sätt
tillbaks skyddspropparna.
124DVDF0S0124c
125DVDF0S0125c

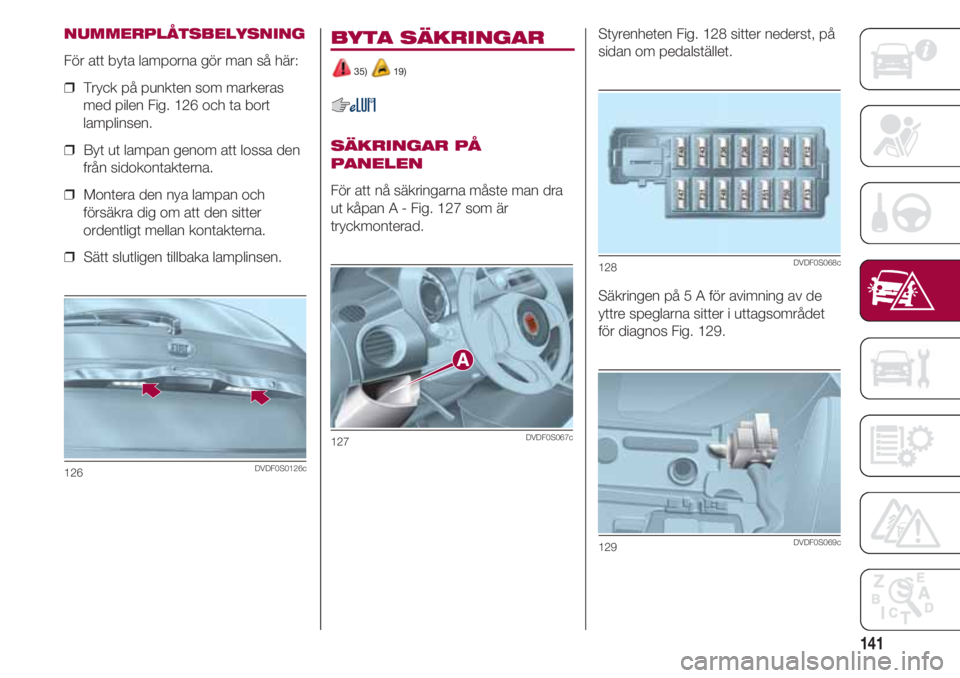

141
NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
❒ Tryck på punkten som markeras
med pilen Fig. 126 och ta bort
lamplinsen.
❒ Byt ut lampan genom att lossa den
från sidokontakterna.
❒ Montera den nya lampan och
försäkra dig om att den sitter
ordentligt mellan kontakterna.
❒ Sätt slutligen tillbaka lamplinsen.
126DVDF0S0126c
BYTA SÄKRINGAR
35) 19)
SÄKRINGAR PÅ
PANELEN
För att nå säkringarna måste man dra
ut kåpan A - Fig. 127 som är
tryckmonterad.
127DVDF0S067c
Styrenheten Fig. 128 sitter nederst, på
sidan om pedalstället.
Säkringen på 5 A för avimning av de
yttre speglarna sitter i uttagsområdet
för diagnos Fig. 129.
128DVDF0S068c
129DVDF0S069c

I NÖDLÄGE
142

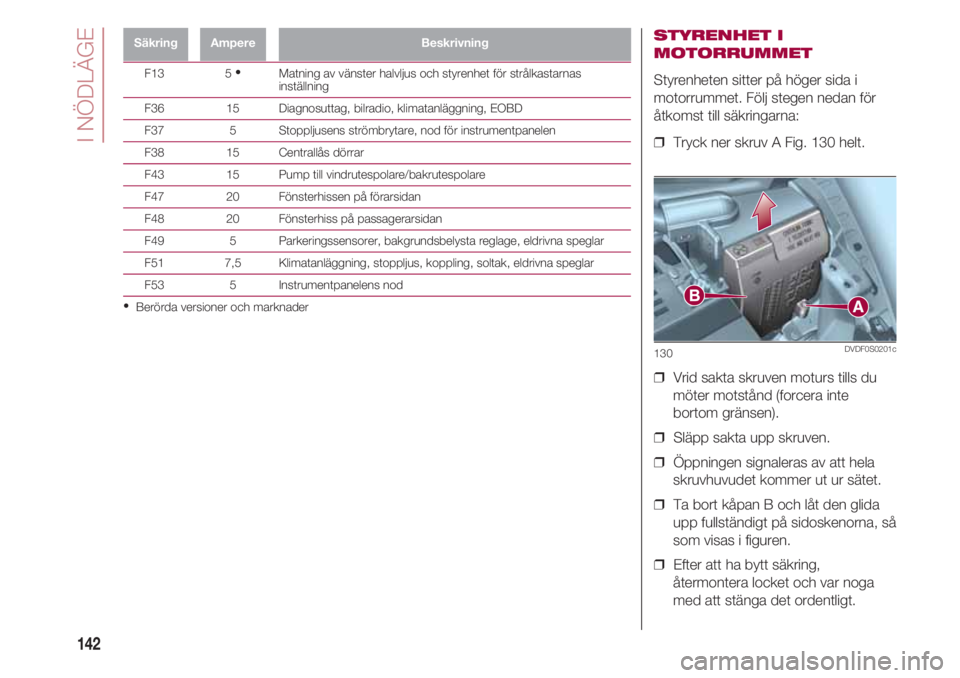

SäkringAmpereBeskrivning
F13 5 •
Matning av vänster halvljus och styrenhet för strålkastarnas inställning
F36 15 Diagnosuttag, bilradio, klimatanläggning, EOBD
F37 5 Stoppljusens strömbrytare, nod för instrumentpanelen
F38 15 Centrallås dörrar
F43 15 Pump till vindrutespolare/bakrutespolare
F47 20 Fönsterhissen på förarsidan
F48 20 Fönsterhiss på passagerarsidan
F49 5 Parkeringssensorer, bakgrundsbelysta reglage, eldrivna speglar
F51 7,5 Klimatanläggning, stoppljus, koppling, soltak, eldrivna speglar
F53 5 Instrumentpanelens nod
•
Berörda versioner och marknader
STYRENHET I
MOTORRUMMET
Styrenheten sitter på höger sida i
motorrummet. Följ stegen nedan för
åtkomst till säkringarna:
❒ Tryck ner skruv A Fig. 130 helt.
❒ Vrid sakta skruven moturs tills du
möter motstånd (forcera inte
bortom gränsen).
❒ Släpp sakta upp skruven.
❒ Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
❒ Ta bort kåpan B och låt den glida
upp fullständigt på sidoskenorna, så
som visas i figuren.
❒ Efter att ha bytt säkring,
återmontera locket och var noga
med att stänga det ordentligt.
130DVDF0S0201c

143

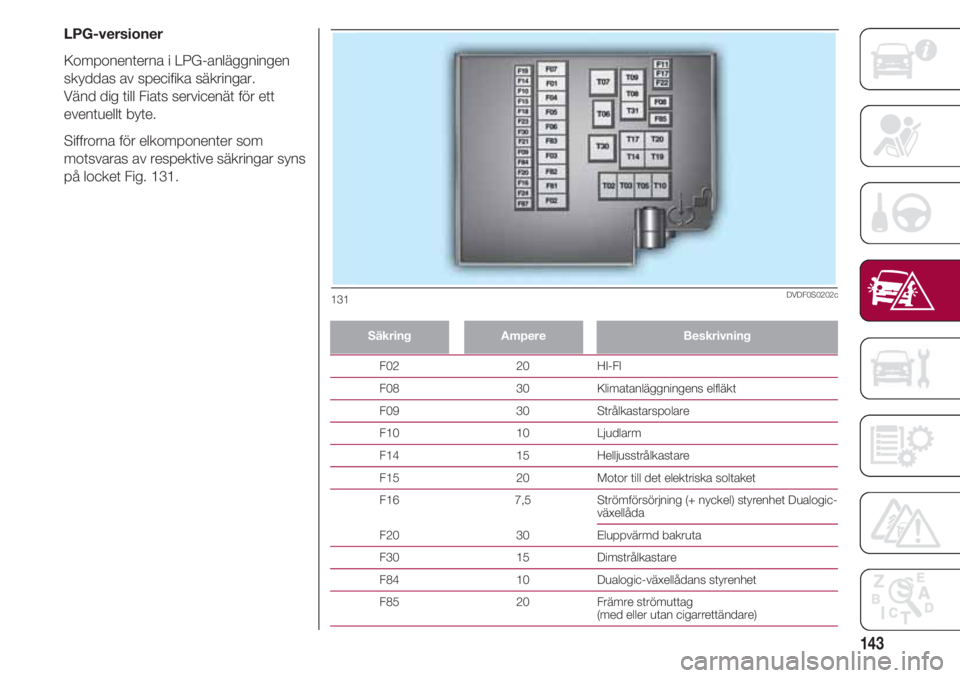

LPG-versioner
Komponenterna i LPG-anläggningen
skyddas av specifika säkringar.
Vänd dig till Fiats servicenät för ett
eventuellt byte.
Siffrorna för elkomponenter som
motsvaras av respektive säkringar syns
på locket Fig. 131.
SäkringAmpereBeskrivning
F02 20 HI-FI
F08 30 Klimatanläggningens elfläkt
F09 30 Strålkastarspolare
F10 10 Ljudlarm
F14 15 Helljusstrålkastare
F15 20 Motor till det elektriska soltaket
F16 7,5 Strömförsörjning (+ nyckel) styrenhet Dualogic-
växellåda
F20 30 Eluppvärmd bakruta
F30 15 Dimstrålkastare
F84 10 Dualogic-växellådans styrenhet
F85 20 Främre strömuttag
(med eller utan cigarrettändare)
131DVDF0S0202c

I NÖDLÄGE
144

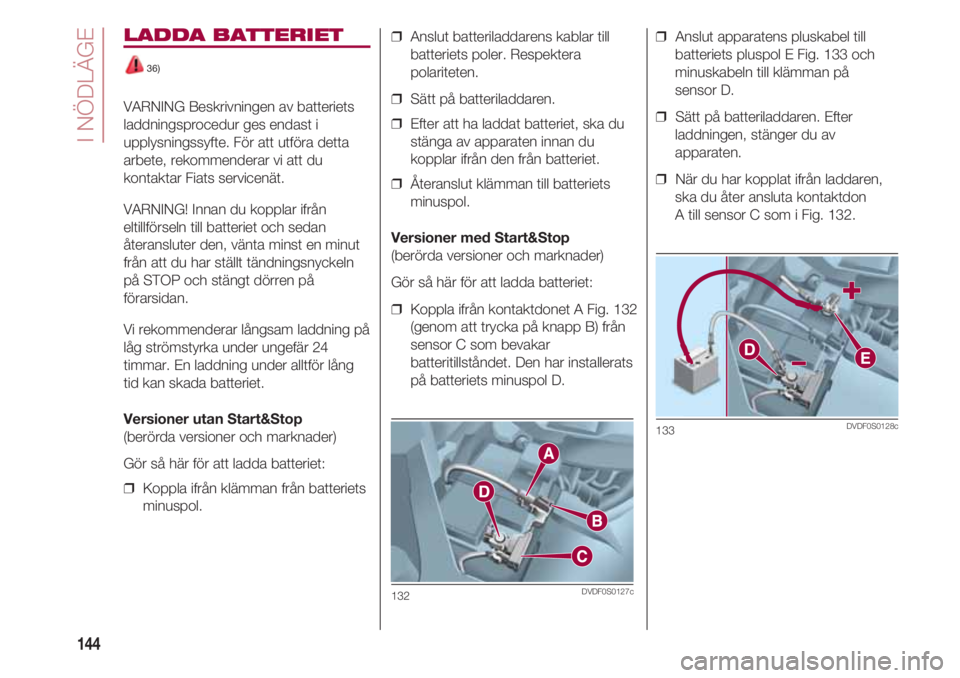

LADDA BATTERIET
36)
VARNING Beskrivningen av batteriets
laddningsprocedur ges endast i
upplysningssyfte. För att utföra detta
arbete, rekommenderar vi att du
kontaktar Fiats servicenät.
VARNING! Innan du kopplar ifrån
eltillförseln till batteriet och sedan
återansluter den, vänta minst en minut
från att du har ställt tändningsnyckeln
på STOP och stängt dörren på
förarsidan.
Vi rekommenderar långsam laddning på
låg strömstyrka under ungefär 24
timmar. En laddning under alltför lång
tid kan skada batteriet.
Versioner utan Start&Stop
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒ Koppla ifrån klämman från batteriets
minuspol.
❒ Anslut batteriladdarens kablar till
batteriets poler. Respektera
polariteten.
❒ Sätt på batteriladdaren.
❒ Efter att ha laddat batteriet, ska du
stänga av apparaten innan du
kopplar ifrån den från batteriet.
❒ Återanslut klämman till batteriets
minuspol.
Versioner med Start&Stop
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒ Koppla ifrån kontaktdonet A Fig. 132
(genom att trycka på knapp B) från
sensor C som bevakar
batteritillståndet. Den har installerats
på batteriets minuspol D.
132DVDF0S0127c
❒ Anslut apparatens pluskabel till
batteriets pluspol E Fig. 133 och
minuskabeln till klämman på
sensor D.
❒ Sätt på batteriladdaren. Efter
laddningen, stänger du av
apparaten.
❒ När du har kopplat ifrån laddaren,
ska du åter ansluta kontaktdon
A till sensor C som i Fig. 132.
133DVDF0S0128c

145

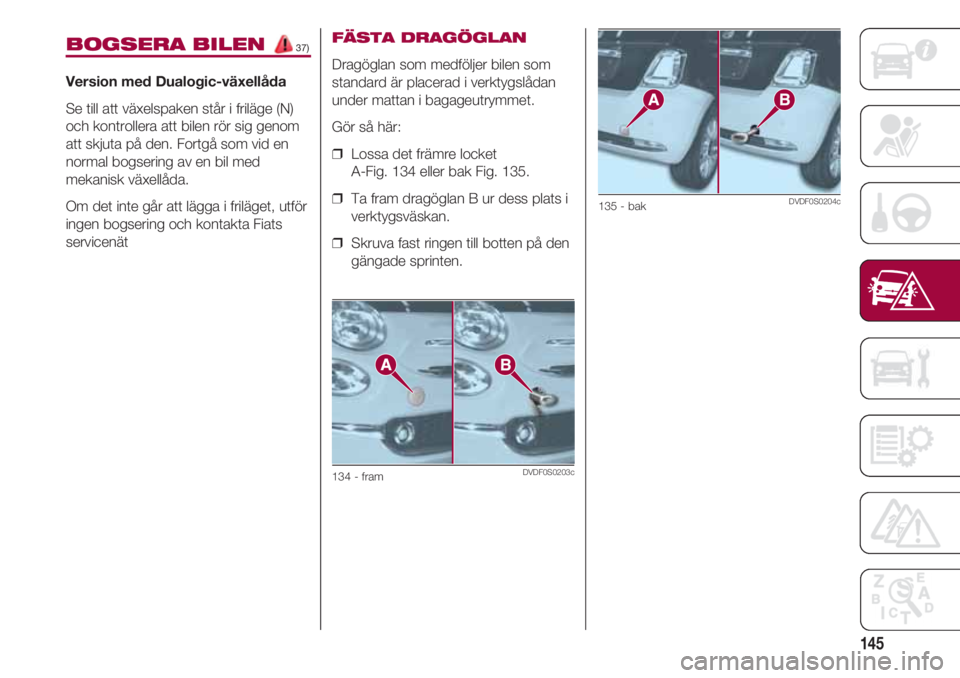

BOGSERA BILEN 37)
Version med Dualogic-växellåda
Se till att växelspaken står i friläge (N)
och kontrollera att bilen rör sig genom
att skjuta på den. Fortgå som vid en
normal bogsering av en bil med
mekanisk växellåda.
Om det inte går att lägga i friläget, utför
ingen bogsering och kontakta Fiats
servicenät
FÄSTA DRAGÖGLAN
Dragöglan som medföljer bilen som
standard är placerad i verktygslådan
under mattan i bagageutrymmet.
Gör så här:
❒ Lossa det främre locket
A-Fig. 134 eller bak Fig. 135.
❒ Ta fram dragöglan B ur dess plats i
verktygsväskan.
❒ Skruva fast ringen till botten på den
gängade sprinten.
134 - framDVDF0S0203c
135 - bakDVDF0S0204c

sida som lämnats tom med avsikt

147

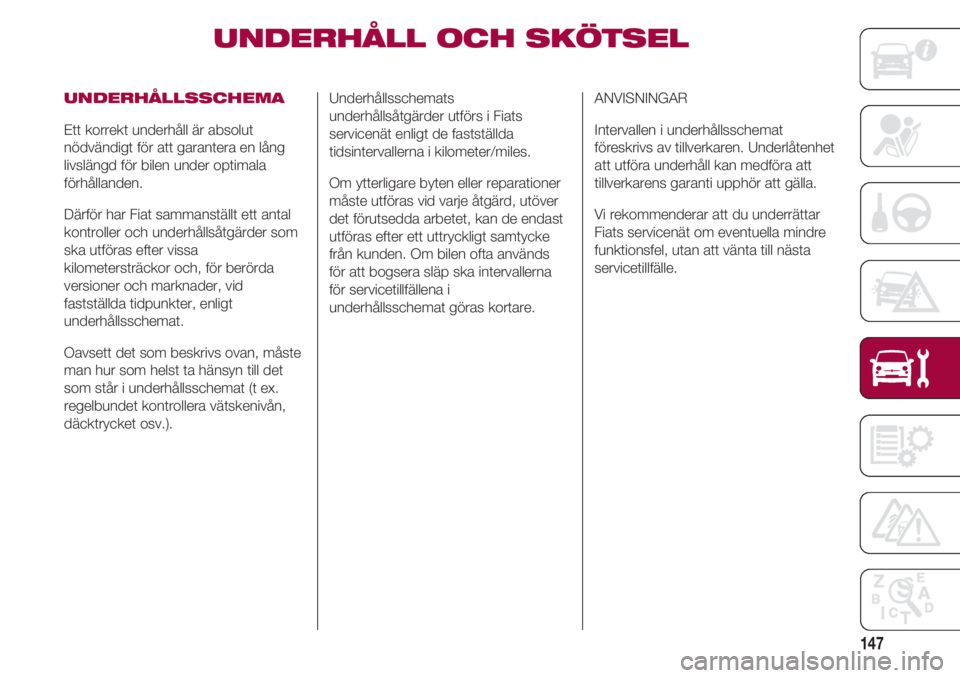

UNDERHÅLL OCH SKÖTSEL
UNDERHÅLLSSCHEMA
Ett korrekt underhåll är absolut
nödvändigt för att garantera en lång
livslängd för bilen under optimala
förhållanden.
Därför har Fiat sammanställt ett antal
kontroller och underhållsåtgärder som
ska utföras efter vissa
kilometersträckor och, för berörda
versioner och marknader, vid
fastställda tidpunkter, enligt
underhållsschemat.
Oavsett det som beskrivs ovan, måste
man hur som helst ta hänsyn till det
som står i underhållsschemat (t ex.
regelbundet kontrollera vätskenivån,
däcktrycket osv.).
Underhållsschemats
underhållsåtgärder utförs i Fiats
servicenät enligt de fastställda
tidsintervallerna i kilometer/miles.
Om ytterligare byten eller reparationer
måste utföras vid varje åtgärd, utöver
det förutsedda arbetet, kan de endast
utföras efter ett uttryckligt samtycke
från kunden. Om bilen ofta används
för att bogsera släp ska intervallerna
för servicetillfällena i
underhållsschemat göras kortare. ANVISNINGAR
Intervallen i underhållsschemat
föreskrivs av tillverkaren. Underlåtenhet
att utföra underhåll kan medföra att
tillverkarens garanti upphör att gälla.
Vi rekommenderar att du underrättar
Fiats servicenät om eventuella mindre
funktionsfel, utan att vänta till nästa
servicetillfälle.

4321
UNDERHÅLL OCH SKÖTSEL
148
5109876

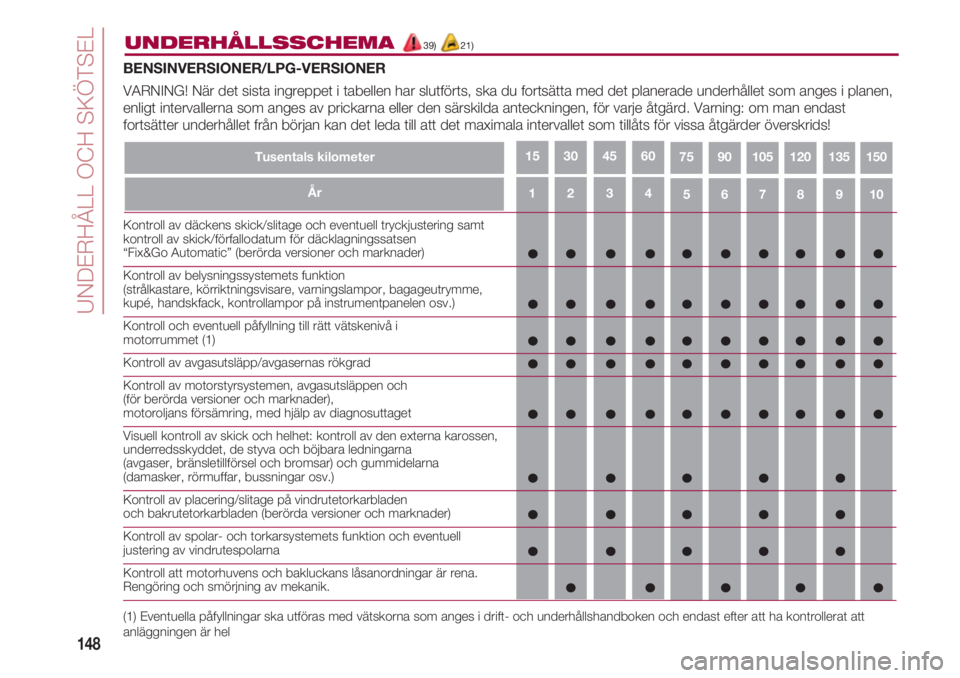

UNDERHÅLLSSCHEMA39) 21)
Tusentals kilometer7515013512010590
BENSINVERSIONER/LPG-VERSIONER
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast
fortsätter underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
60453015
År








 Kontroll av däckens skick/slitage och eventuell tryckjustering samt
kontroll av skick/förfallodatum för däcklagningssatsen “Fix&Go Automatic” (berörda versioner och marknader)
Kontroll av belysningssystemets funktion
(strålkastare, körriktningsvisare, varningslampor, bagageutrymme,
kupé, handskfack, kontrollampor på instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet (1)
Kontroll av avgasutsläpp/avgasernas rökgrad
Kontroll av motorstyrsystemen, avgasutsläppen och
(för berörda versioner och marknader),
motoroljans försämring, med hjälp av diagnosuttaget
Visuell kontroll av skick och helhet: kontroll av den externa karossen,
underredsskyddet, de styva och böjbara ledningarna
(avgaser, bränsletillförsel och bromsar) och gummidelarna
(damasker, rörmuffar, bussningar osv.)
Kontroll av placering/slitage på vindrutetorkarbladen
och bakrutetorkarbladen (berörda versioner och marknader)
Kontroll av spolar- och torkarsystemets funktion och eventuell
justering av vindrutespolarna
Kontroll att motorhuvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik.
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i drift- och underhållshandboken och endast efter att ha kontrollerat att
anläggningen är hel
