Page 141 of 224

139

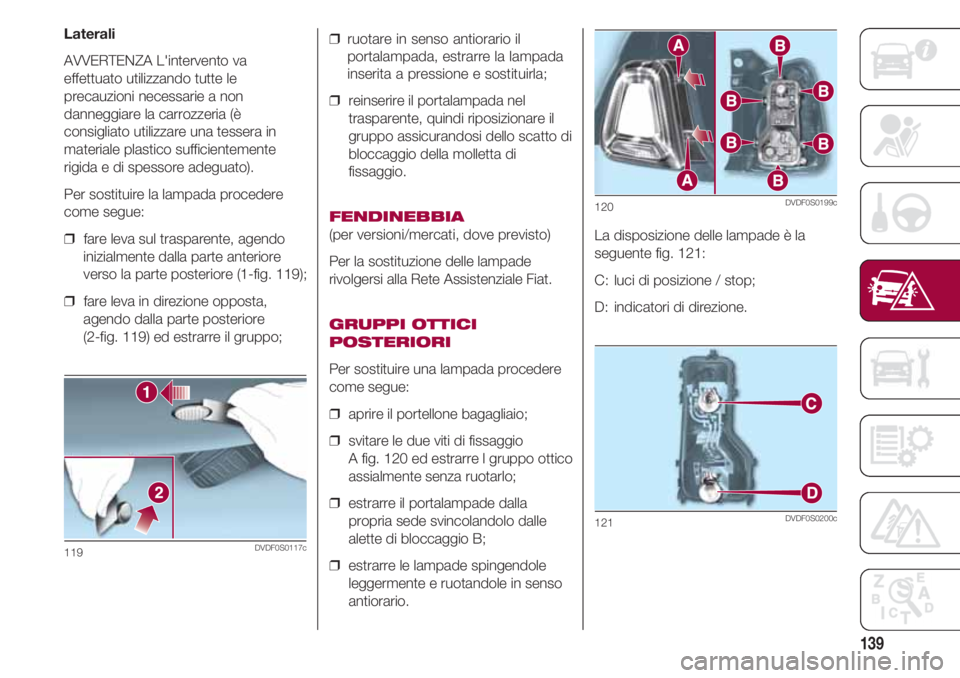

Laterali
AVVERTENZA L'intervento va
effettuato utilizzando tutte le
precauzioni necessarie a non
danneggiare la carrozzeria (è
consigliato utilizzare una tessera in
materiale plastico sufficientemente
rigida e di spessore adeguato).
Per sostituire la lampada procedere
come segue:
❒ fare leva sul trasparente, agendo
inizialmente dalla parte anteriore
verso la parte posteriore (1-fig. 119);
❒ fare leva in direzione opposta,
agendo dalla parte posteriore
(2-fig. 119) ed estrarre il gruppo;
119DVDF0S0117c
❒ruotare in senso antiorario il
portalampada, estrarre la lampada
inserita a pressione e sostituirla;
❒ reinserire il portalampada nel
trasparente, quindi riposizionare il
gruppo assicurandosi dello scatto di
bloccaggio della molletta di
fissaggio.
FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade
rivolgersi alla Rete Assistenziale Fiat.
GRUPPI OTTICI
POSTERIORI
Per sostituire una lampada procedere
come segue:
❒ aprire il portellone bagagliaio;
❒ svitare le due viti di fissaggio
A fig. 120 ed estrarre l gruppo ottico
assialmente senza ruotarlo;
❒ estrarre il portalampade dalla
propria sede svincolandolo dalle
alette di bloccaggio B;
❒ estrarre le lampade spingendole
leggermente e ruotandole in senso
antiorario.La disposizione delle lampade è la
seguente fig. 121:
C: luci di posizione / stop;
D: indicatori di direzione.
120DVDF0S0199c
121DVDF0S0200c
Page 142 of 224

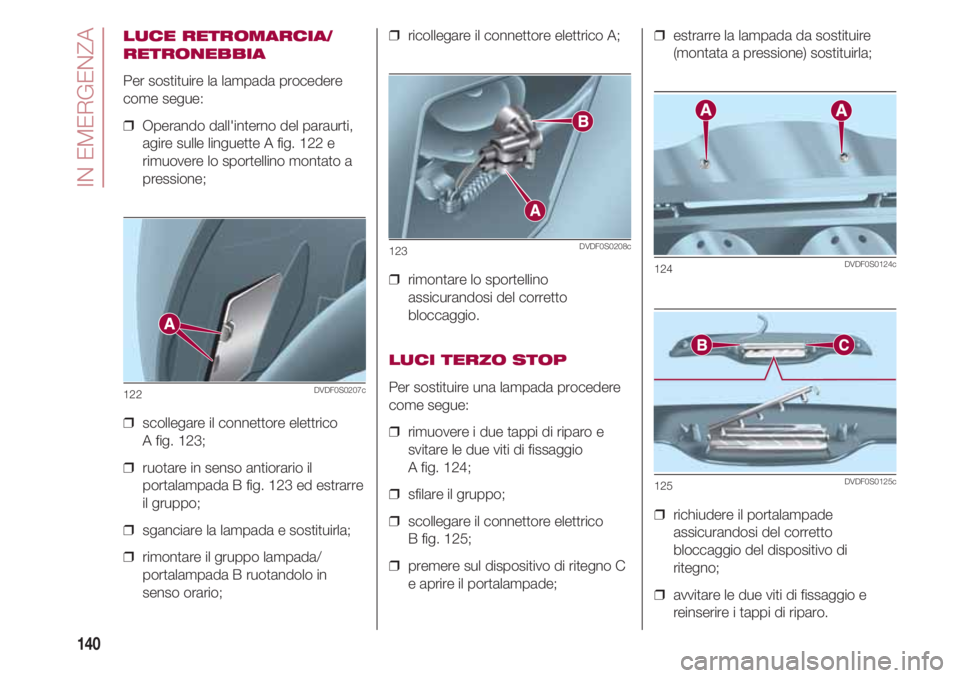

IN EMERGENZA
140
LUCE RETROMARCIA/
RETRONEBBIA
Per sostituire la lampada procedere
come segue:
❒ Operando dall'interno del paraurti,
agire sulle linguette A fig. 122 e
rimuovere lo sportellino montato a
pressione;
❒ scollegare il connettore elettrico
A fig. 123;
❒ ruotare in senso antiorario il
portalampada B fig. 123 ed estrarre
il gruppo;
❒ sganciare la lampada e sostituirla;
❒ rimontare il gruppo lampada/
portalampada B ruotandolo in
senso orario;
122DVDF0S0207c
❒ ricollegare il connettore elettrico A;
❒ rimontare lo sportellino
assicurandosi del corretto
bloccaggio.
LUCI TERZO STOP
Per sostituire una lampada procedere
come segue:
❒ rimuovere i due tappi di riparo e
svitare le due viti di fissaggio
A fig. 124;
❒ sfilare il gruppo;
❒ scollegare il connettore elettrico
B fig. 125;
❒ premere sul dispositivo di ritegno C
e aprire il portalampade;
123DVDF0S0208c
❒ estrarre la lampada da sostituire
(montata a pressione) sostituirla;
❒ richiudere il portalampade
assicurandosi del corretto
bloccaggio del dispositivo di
ritegno;
❒ avvitare le due viti di fissaggio e
reinserire i tappi di riparo.
124DVDF0S0124c
125DVDF0S0125c
Page 143 of 224

141

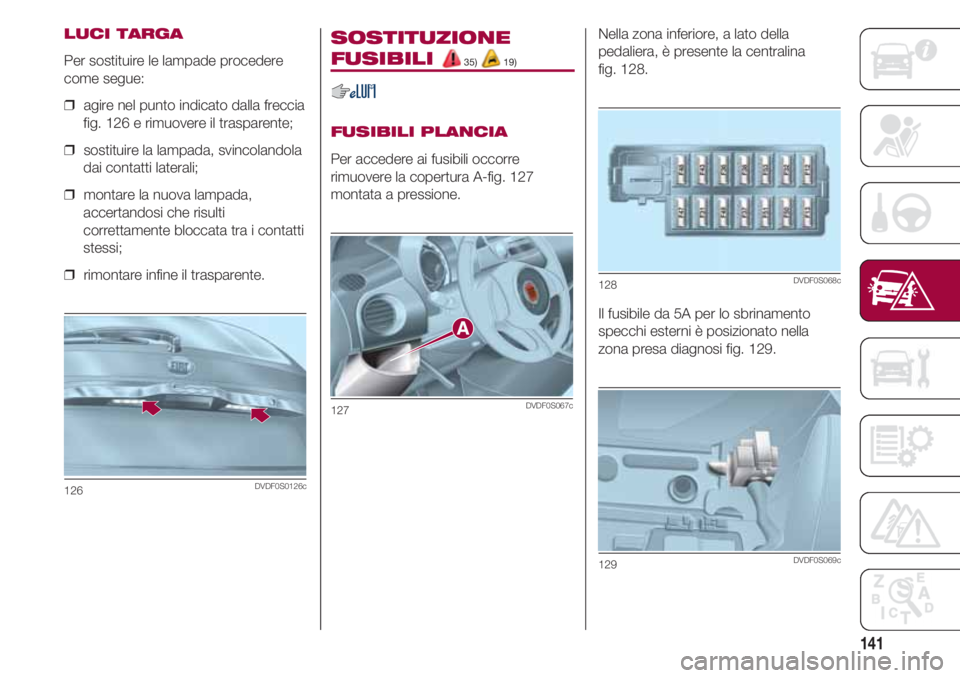

LUCI TARGA
Per sostituire le lampade procedere
come segue:
❒ agire nel punto indicato dalla freccia
fig. 126 e rimuovere il trasparente;
❒ sostituire la lampada, svincolandola
dai contatti laterali;
❒ montare la nuova lampada,
accertandosi che risulti
correttamente bloccata tra i contatti
stessi;
❒ rimontare infine il trasparente.
126DVDF0S0126c
SOSTITUZIONE
FUSIBILI 35) 19)
FUSIBILI PLANCIA
Per accedere ai fusibili occorre
rimuovere la copertura A-fig. 127
montata a pressione.
127DVDF0S067c
Nella zona inferiore, a lato della
pedaliera, è presente la centralina
fig. 128.
Il fusibile da 5A per lo sbrinamento
specchi esterni è posizionato nella
zona presa diagnosi fig. 129.
128DVDF0S068c
129DVDF0S069c
Page 144 of 224

IN EMERGENZA
142

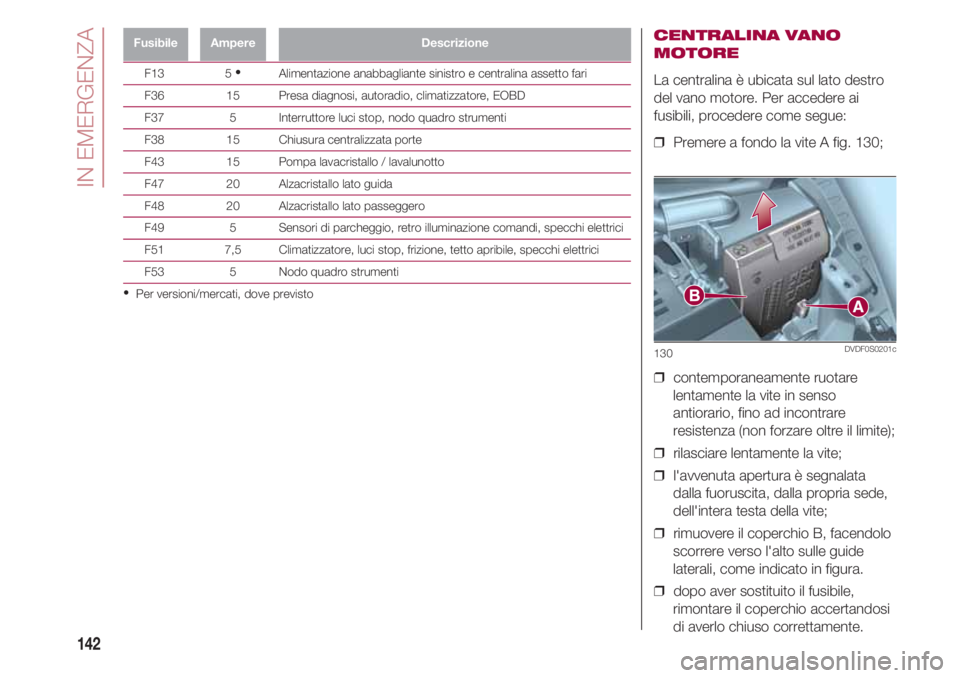

FusibileAmpereDescrizione
F13 5 •
Alimentazione anabbagliante sinistro e centralina assetto fari
F36 15 Presa diagnosi, autoradio, climatizzatore, EOBD
F37 5 Interruttore luci stop, nodo quadro strumenti
F38 15 Chiusura centralizzata porte
F43 15 Pompa lavacristallo / lavalunotto
F47 20 Alzacristallo lato guida
F48 20 Alzacristallo lato passeggero
F49 5 Sensori di parcheggio, retro illuminazione comandi, specchi elettrici
F51 7,5 Climatizzatore, luci stop, frizione, tetto apribile, specchi elettrici
F53 5 Nodo quadro strumenti
•
Per versioni/mercati, dove previsto
CENTRALINA VANO
MOTORE
La centralina è ubicata sul lato destro
del vano motore. Per accedere ai
fusibili, procedere come segue:
❒ Premere a fondo la vite A fig. 130;
❒ contemporaneamente ruotare
lentamente la vite in senso
antiorario, fino ad incontrare
resistenza (non forzare oltre il limite);
❒ rilasciare lentamente la vite;
❒ l'avvenuta apertura è segnalata
dalla fuoruscita, dalla propria sede,
dell'intera testa della vite;
❒ rimuovere il coperchio B, facendolo
scorrere verso l'alto sulle guide
laterali, come indicato in figura.
❒ dopo aver sostituito il fusibile,
rimontare il coperchio accertandosi
di averlo chiuso correttamente.
130DVDF0S0201c
Page 145 of 224

143

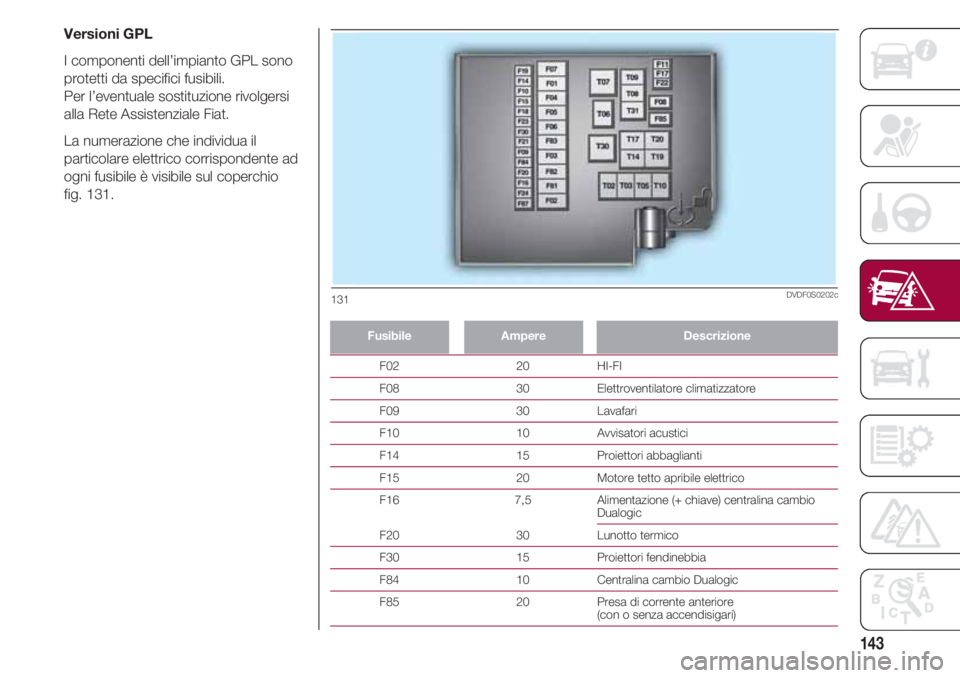

Versioni GPL
I componenti dell’impianto GPL sono
protetti da specifici fusibili.
Per l’eventuale sostituzione rivolgersi
alla Rete Assistenziale Fiat.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul coperchio
fig. 131.
FusibileAmpereDescrizione
F02 20 HI-FI
F08 30 Elettroventilatore climatizzatore
F09 30 Lavafari
F10 10 Avvisatori acustici
F14 15 Proiettori abbaglianti
F15 20 Motore tetto apribile elettrico
F16 7,5 Alimentazione (+ chiave) centralina cambio
Dualogic
F20 30 Lunotto termico
F30 15 Proiettori fendinebbia
F84 10 Centralina cambio Dualogic
F85 20 Presa di corrente anteriore
(con o senza accendisigari)
131DVDF0S0202c
Page 146 of 224

IN EMERGENZA
144

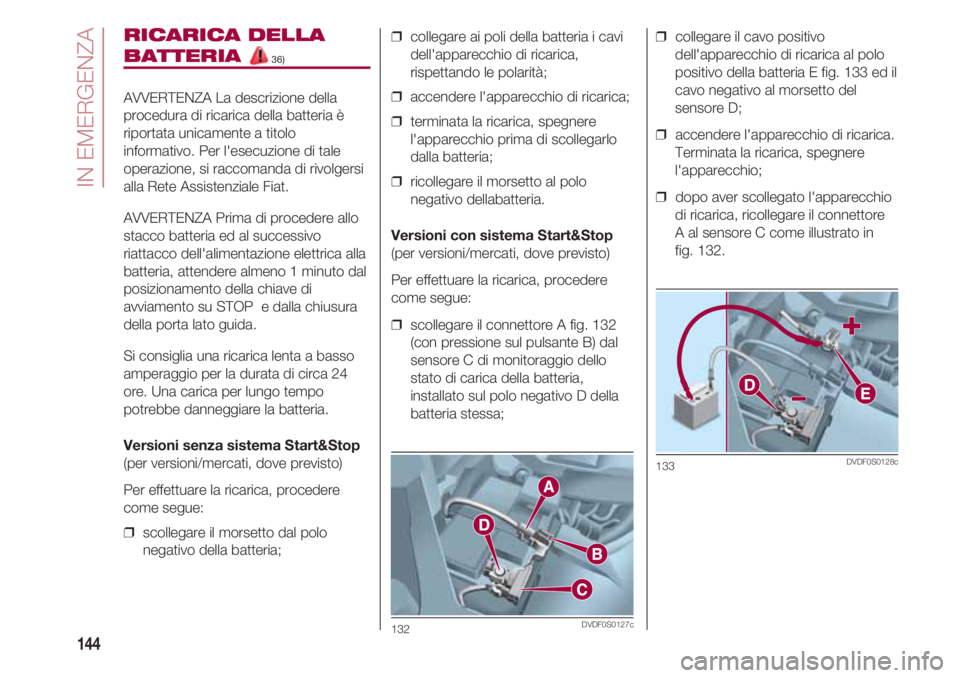

RICARICA DELLA
BATTERIA 36)
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione, si raccomanda di rivolgersi
alla Rete Assistenziale Fiat.
AVVERTENZA Prima di procedere allo
stacco batteria ed al successivo
riattacco dell'alimentazione elettrica alla
batteria, attendere almeno 1 minuto dal
posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida.
Si consiglia una ricarica lenta a basso
amperaggio per la durata di circa 24
ore. Una carica per lungo tempo
potrebbe danneggiare la batteria.
Versioni senza sistema Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
❒ scollegare il morsetto dal polo
negativo della batteria;
❒ collegare ai poli della batteria i cavi
dell'apparecchio di ricarica,
rispettando le polarità;
❒ accendere l'apparecchio di ricarica;
❒ terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo
dalla batteria;
❒ ricollegare il morsetto al polo
negativo dellabatteria.
Versioni con sistema Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
❒ scollegare il connettore A fig. 132
(con pressione sul pulsante B) dal
sensore C di monitoraggio dello
stato di carica della batteria,
installato sul polo negativo D della
batteria stessa;
132DVDF0S0127c
❒ collegare il cavo positivo
dell'apparecchio di ricarica al polo
positivo della batteria E fig. 133 ed il
cavo negativo al morsetto del
sensore D;
❒ accendere l'apparecchio di ricarica.
Terminata la ricarica, spegnere
l'apparecchio;
❒ dopo aver scollegato l'apparecchio
di ricarica, ricollegare il connettore
A al sensore C come illustrato in
fig. 132.
133DVDF0S0128c
Page 147 of 224

145

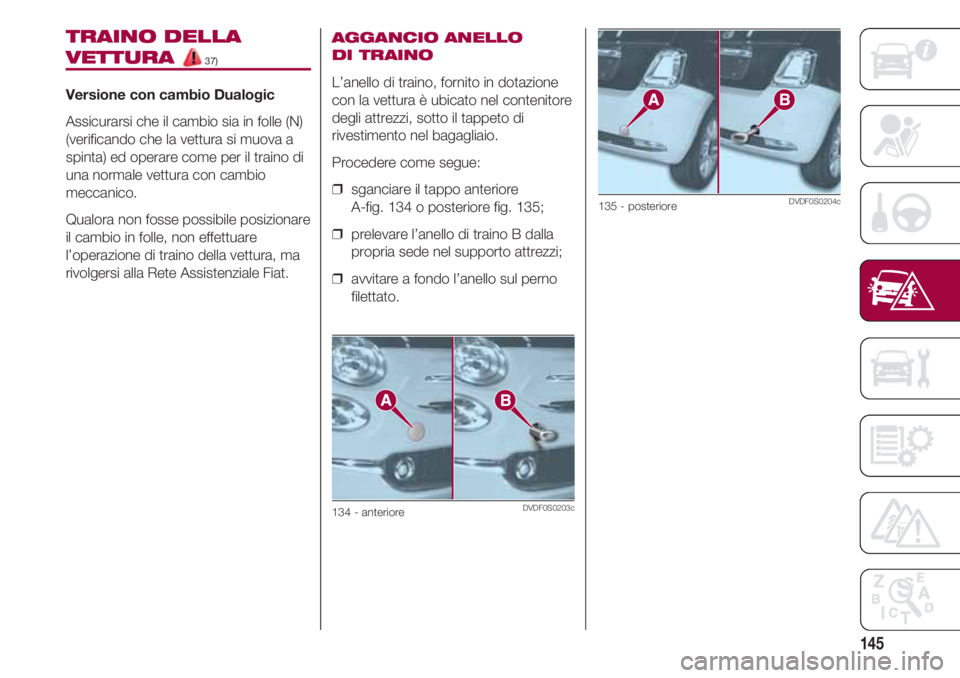

TRAINO DELLA
VETTURA 37)
Versione con cambio Dualogic
Assicurarsi che il cambio sia in folle (N)
(verificando che la vettura si muova a
spinta) ed operare come per il traino di
una normale vettura con cambio
meccanico.
Qualora non fosse possibile posizionare
il cambio in folle, non effettuare
l’operazione di traino della vettura, ma
rivolgersi alla Rete Assistenziale Fiat.
AGGANCIO ANELLO
DI TRAINO
L’anello di traino, fornito in dotazione
con la vettura è ubicato nel contenitore
degli attrezzi, sotto il tappeto di
rivestimento nel bagagliaio.
Procedere come segue:
❒ sganciare il tappo anteriore
A-fig. 134 o posteriore fig. 135;
❒ prelevare l’anello di traino B dalla
propria sede nel supporto attrezzi;
❒ avvitare a fondo l’anello sul perno
filettato.
134 - anterioreDVDF0S0203c
135 - posterioreDVDF0S0204c
Page 148 of 224

pagina intenzionalmente lasciata bianca
Page 149 of 224

147

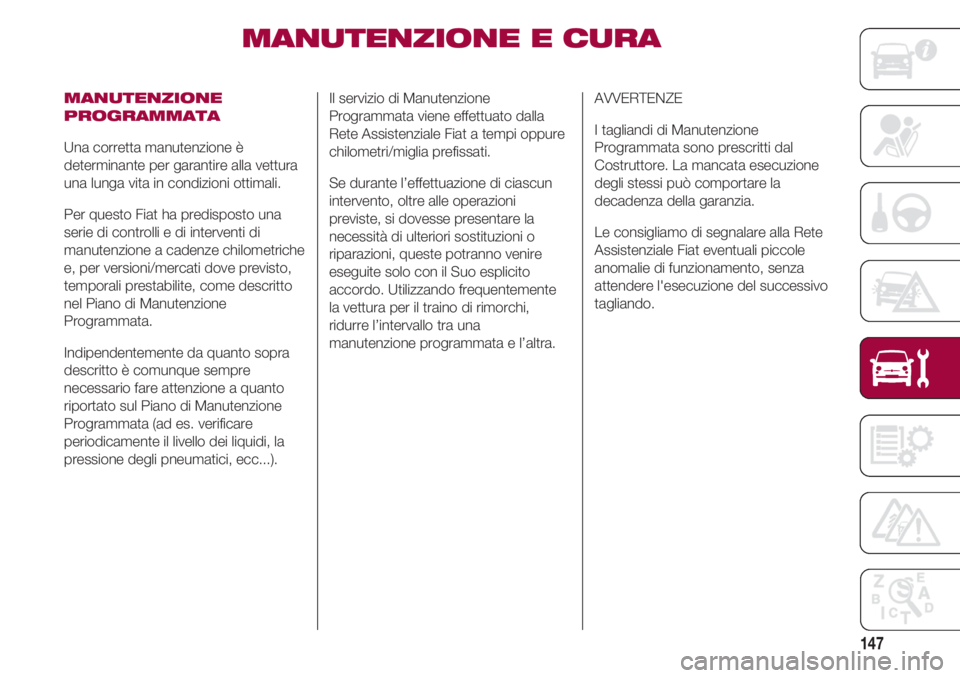

MANUTENZIONE E CURA
MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione a cadenze chilometriche
e, per versioni/mercati dove previsto,
temporali prestabilite, come descritto
nel Piano di Manutenzione
Programmata.
Indipendentemente da quanto sopra
descritto è comunque sempre
necessario fare attenzione a quanto
riportato sul Piano di Manutenzione
Programmata (ad es. verificare
periodicamente il livello dei liquidi, la
pressione degli pneumatici, ecc...).
Il servizio di Manutenzione
Programmata viene effettuato dalla
Rete Assistenziale Fiat a tempi oppure
chilometri/miglia prefissati.
Se durante l’effettuazione di ciascun
intervento, oltre alle operazioni
previste, si dovesse presentare la
necessità di ulteriori sostituzioni o
riparazioni, queste potranno venire
eseguite solo con il Suo esplicito
accordo. Utilizzando frequentemente
la vettura per il traino di rimorchi,
ridurre l’intervallo tra una
manutenzione programmata e l’altra. AVVERTENZE
I tagliandi di Manutenzione
Programmata sono prescritti dal
Costruttore. La mancata esecuzione
degli stessi può comportare la
decadenza della garanzia.
Le consigliamo di segnalare alla Rete
Assistenziale Fiat eventuali piccole
anomalie di funzionamento, senza
attendere l'esecuzione del successivo
tagliando.
Page 150 of 224

4321
MANUTENZIONE E CURA
148
5109876

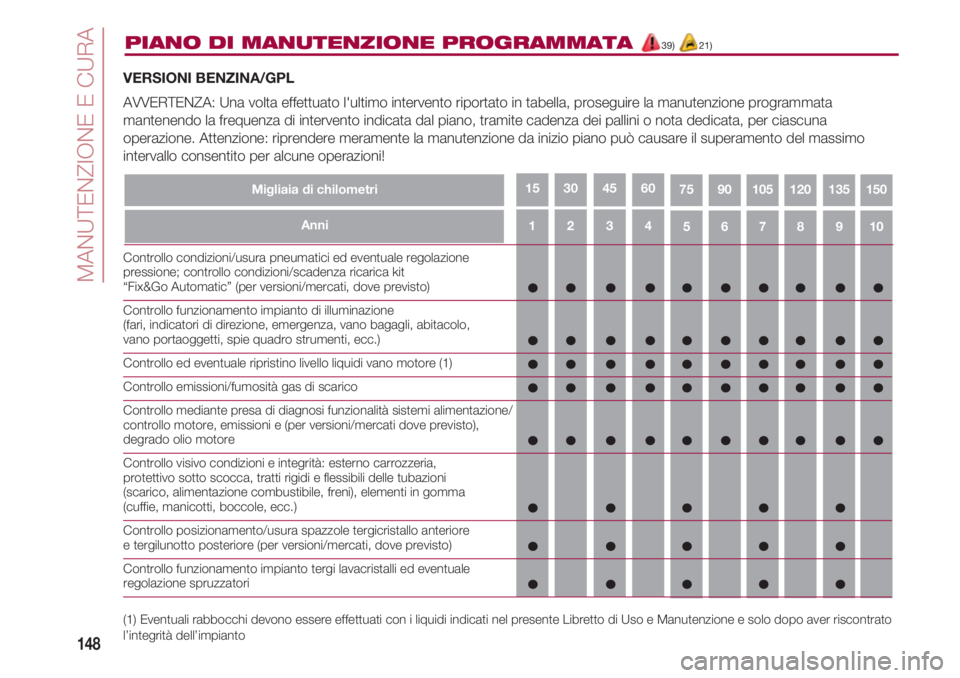

PIANO DI MANUTENZIONE PROGRAMMATA39) 21)
Migliaia di chilometri7515013512010590
VERSIONI BENZINA/GPL
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna
operazione. Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo
intervallo consentito per alcune operazioni!
60453015
Anni
Controllo condizioni/usura pneumatici ed eventuale regolazione
pressione; controllo condizioni/scadenza ricarica kit “Fix&Go Automatic” (per versioni/mercati, dove previsto)
Controllo funzionamento impianto di illuminazione
(fari, indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano motore (1)
Controllo emissioni/fumosità gas di scarico
Controllo mediante presa di diagnosi funzionalità sistemi alimentazione/
controllo motore, emissioni e (per versioni/mercati dove previsto),
degrado olio motore
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle tubazioni
(scarico, alimentazione combustibile, freni), elementi in gomma
(cuffie, manicotti, boccole, ecc.)
Controllo posizionamento/usura spazzole tergicristallo anteriore
e tergilunotto posteriore (per versioni/mercati, dove previsto)
Controllo funzionamento impianto tergi lavacristalli ed eventuale
regolazione spruzzatori
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati nel presente Libretto di Uso e Manutenzione e solo dopo aver riscontrato
l’integrità dell’impianto
