Page 11 of 224
9

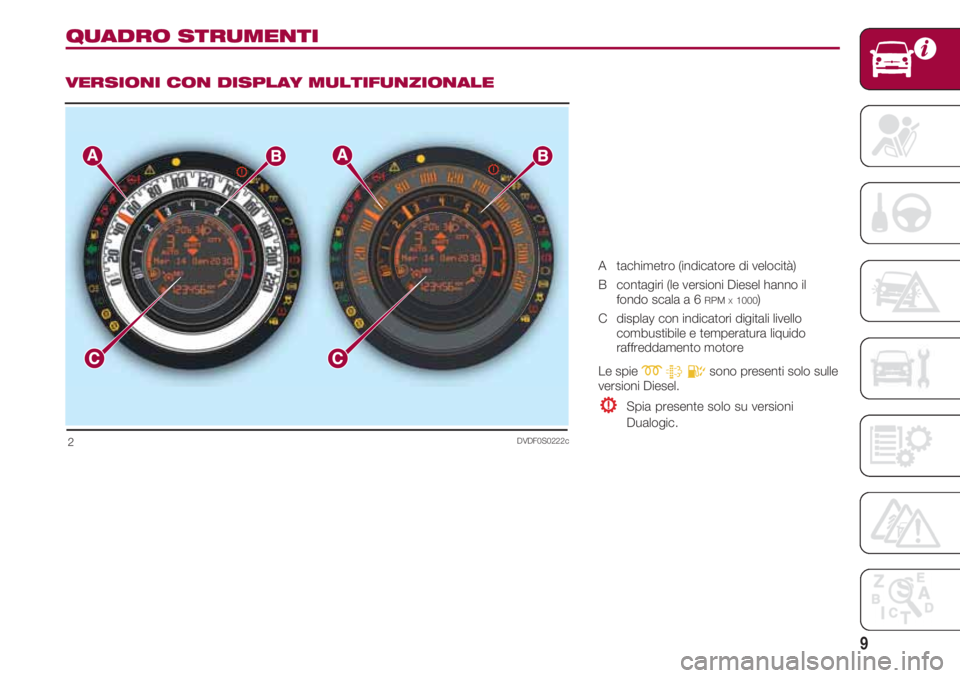

QUADRO STRUMENTI
VERSIONI CON DISPLAY MULTIFUNZIONALE
DVDF0S0222c2
A tachimetro (indicatore di velocità)
B contagiri (le versioni Diesel hanno il
fondo scala a 6
RPMX1000)
C display con indicatori digitali livello
combustibile e temperatura liquido
raffreddamento motore
Le spie
mtEsono presenti solo sulle
versioni Diesel.
Spia presente solo su versioni
Dualogic.
Page 12 of 224
CONOSCENZA DELLA VETTURA
10
DVDF0S171c3

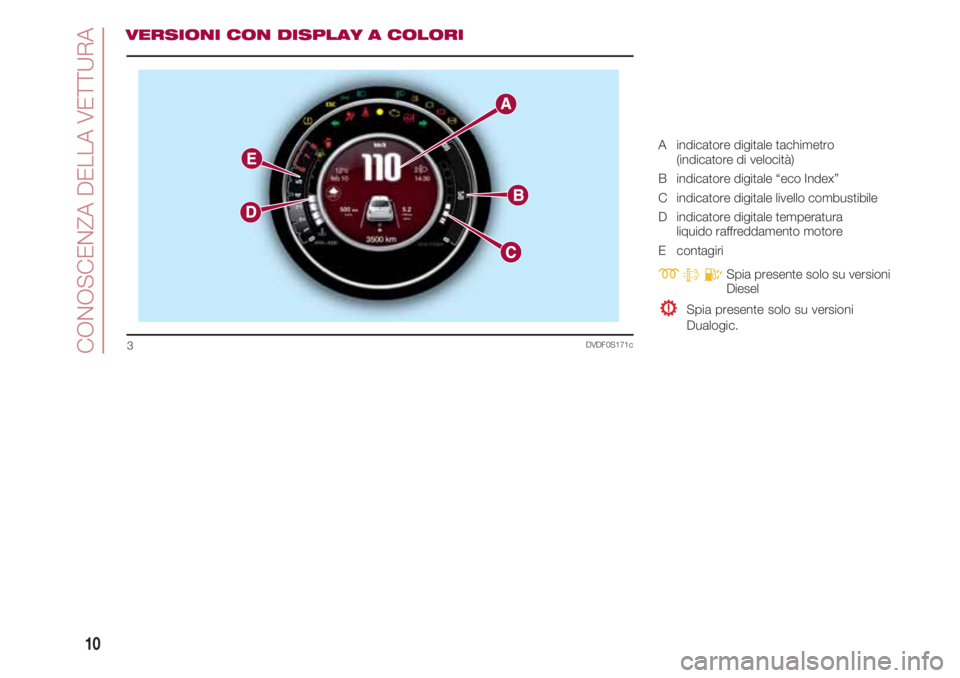

VERSIONI CON DISPLAY A COLORI
A indicatore digitale tachimetro
(indicatore di velocità)
B indicatore digitale “eco Index”
C indicatore digitale livello combustibile
D indicatore digitale temperatura
liquido raffreddamento motore
E contagiri
mtESpia presente solo su versioni
Diesel
Spia presente solo su versioni
Dualogic.
Page 13 of 224
11

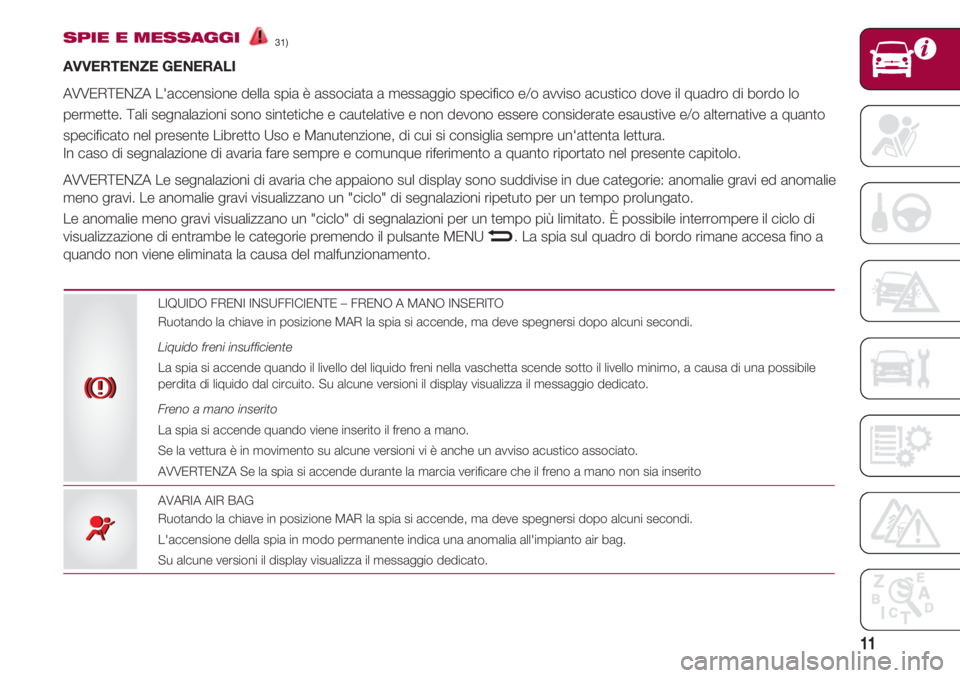

SPIE E MESSAGGI31)
AVVERTENZE GENERALI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico dove il quadro di bordo lo
permette. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura.
In caso di segnalazione di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato.
Le anomalie meno gravi visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di
visualizzazione di entrambe le categorie premendo il pulsante MENU . La spia sul quadro di bordo rimane accesa fino a
quando non viene eliminata la causa del malfunzionamento.
–
LIQUIDO FRENI INSUFFICIENTE – FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di una possibile
perdita di liquido dal circuito. Su alcune versioni il display visualizza il messaggio dedicato.
Freno a mano inserito
La spia si accende quando viene inserito il freno a mano.
Se la vettura è in movimento su alcune versioni vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia verificare che il freno a mano non sia inserito
AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
L'accensione della spia in modo permanente indica una anomalia all'impianto air bag.
Su alcune versioni il display visualizza il messaggio dedicato.
xx
¬¬
Page 14 of 224
CONOSCENZA DELLA VETTURA
12
ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia o simbolo sul display si accende quando il motore è surriscaldato, su alcune versioni, unitamente ad un messaggio
dedicato visualizzato sul display.
❒ In caso di marcia normale: arrestare la vettura, spegnere il motore e verificare che il livello del liquido all'interno della
vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento, assicurandosi che questo sia compreso
tra i riferimenti MIN e MAX riportati sulla vaschetta stessa. Verificare inoltre visivamente la presenza di eventuali perdite di
liquido. Se al successivo avviamento la spia dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat;
❒ In caso di utilizzo impegnativo della vettura(ad esempio traino di rimorchi in salita o con vettura a pieno carico):
rallentare la marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare per 2 o 3 minuti mantenendo il
motore avviato e leggermente accelerato per favorire una più attiva circolazione del liquido di raffreddamento,
dopodiché arrestare il motore. Verificare il corretto livello del liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e leggermente accelerato
per alcuni minuti prima di arrestarlo.
Su alcune versioni il display visualizza un messaggio dedicato.
uu
{{
AVARIA SERVOSTERZO ELETTRICO “DUALDRIVE”
Ruotando la chiave in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display, può non aversi
l'effetto dello sterzo e lo sforzo sul volante potrebbe aumentare sensibilmente pur mantenendo la possibilità di sterzare la
vettura.
In questo caso rivolgersi Rete Assistenziale Fiat.
Nel caso in cui la spia si accenda durante la marcia (su alcune versioni unitamente alla visualizzazione di un messaggio
dedicato) può verificarsi la perdita di asservimento da parte del sistema. Pur mantenendo la possibilità di sterzare, lo sforzo
da applicare al volante potrebbe aumentare: rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare l'accensione della
spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in movimento), spegnere il motore per
circa 20 secondi e successivamente riavviare il motore. Se la spia continua a rimanere accesa, rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata con l'accensione
della spia. Per eseguire questa procedura è sufficiente girare il volante da una estremità all'altra oppure semplicemente
proseguire in direzione rettilinea per un centinaio di metri.
Page 15 of 224
13

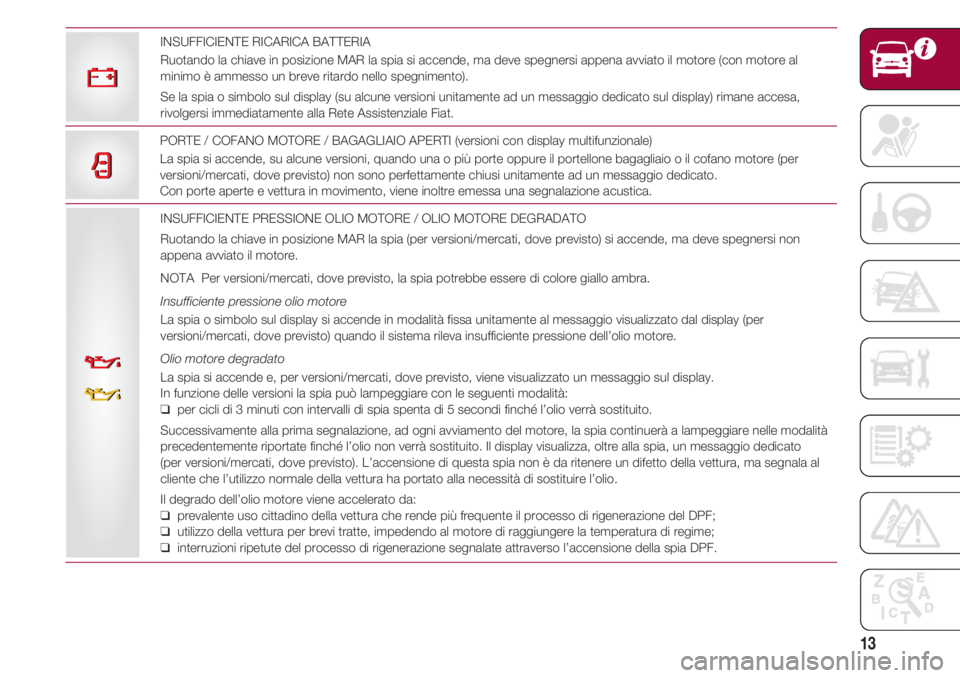

INSUFFICIENTE PRESSIONE OLIO MOTORE / OLIO MOTORE DEGRADATO
Ruotando la chiave in posizione MAR la spia (per versioni/mercati, dove previsto) si accende, ma deve spegnersi non
appena avviato il motore.
NOTA Per versioni/mercati, dove previsto, la spia potrebbe essere di colore giallo ambra.
Insufficiente pressione olio motore
La spia o simbolo sul display si accende in modalità fissa unitamente al messaggio visualizzato dal display (per
versioni/mercati, dove previsto) quando il sistema rileva insufficiente pressione dell’olio motore.
Olio motore degradato
La spia si accende e, per versioni/mercati, dove previsto, viene visualizzato un messaggio sul display.
In funzione delle versioni la spia può lampeggiare con le seguenti modalità:
❑ per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l’olio verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del motore, la spia continuerà a lampeggiare nelle modalità
precedentemente riportate finché l’olio non verrà sostituito. Il display visualizza, oltre alla spia, un messaggio dedicato
(per versioni/mercati, dove previsto). L’accensione di questa spia non è da ritenere un difetto della vettura, ma segnala al
cliente che l’utilizzo normale della vettura ha portato alla necessità di sostituire l’olio.
Il degrado dell’olio motore viene accelerato da:
❑ prevalente uso cittadino della vettura che rende più frequente il processo di rigenerazione del DPF;
❑ utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la temperatura di regime;
❑ interruzioni ripetute del processo di rigenerazione segnalate attraverso l’accensione della spia DPF.
vv
vv
PORTE / COFANO MOTORE / BAGAGLIAIO APERTI (versioni con display multifunzionale)
La spia si accende, su alcune versioni, quando una o più porte oppure il portellone bagagliaio o il cofano motore (per
versioni/mercati, dove previsto) non sono perfettamente chiusi unitamente ad un messaggio dedicato.
Con porte aperte e vettura in movimento, viene inoltre emessa una segnalazione acustica.
ww
INSUFFICIENTE RICARICA BATTERIA
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi appena avviato il motore (con motore al
minimo è ammesso un breve ritardo nello spegnimento).
Se la spia o simbolo sul display (su alcune versioni unitamente ad un messaggio dedicato sul display) rimane accesa,
rivolgersi immediatamente alla Rete Assistenziale Fiat.

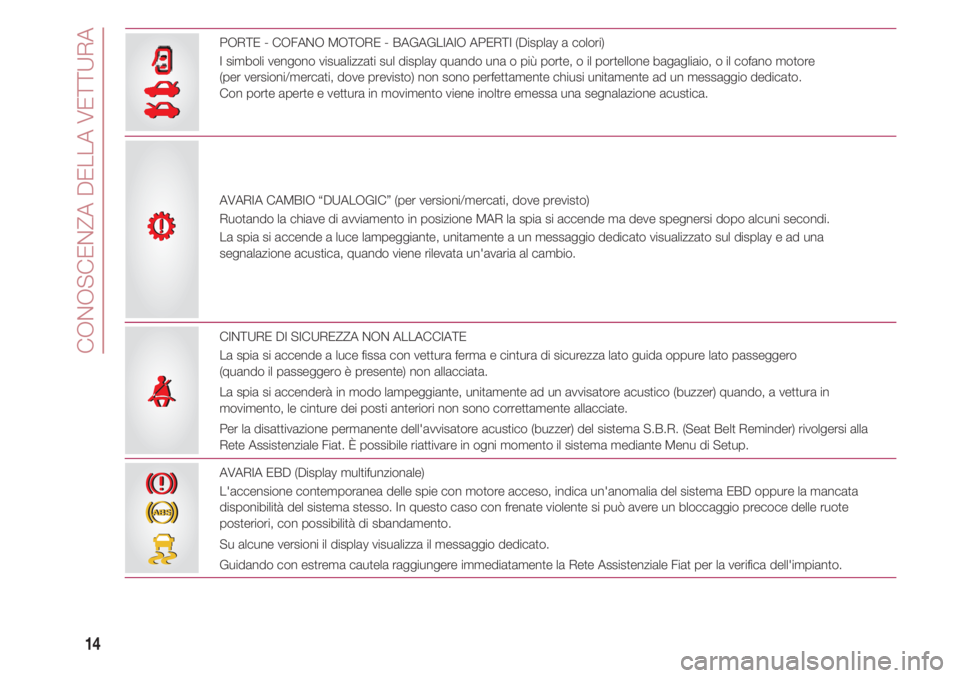

Page 16 of 224
CONOSCENZA DELLA VETTURA
14
R
S
PORTE - COFANO MOTORE - BAGAGLIAIO APERTI (Display a colori)
I simboli vengono visualizzati sul display quando una o più porte, o il portellone bagagliaio, o il cofano motore
(per versioni/mercati, dove previsto) non sono perfettamente chiusi unitamente ad un messaggio dedicato.
Con porte aperte e vettura in movimento viene inoltre emessa una segnalazione acustica.
R
S
AVARIA CAMBIO “DUALOGIC” (per versioni/mercati, dove previsto)
Ruotando la chiave di avviamento in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.
La spia si accende a luce lampeggiante, unitamente a un messaggio dedicato visualizzato sul display e ad una
segnalazione acustica, quando viene rilevata un'avaria al cambio.
CINTURE DI SICUREZZA NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(quando il passeggero è presente) non allacciata.
La spia si accenderà in modo lampeggiante, unitamente ad un avvisatore acustico (buzzer) quando, a vettura in
movimento, le cinture dei posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell'avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt Reminder) rivolgersi alla
Rete Assistenziale Fiat. È possibile riattivare in ogni momento il sistema mediante Menu di Setup.
<<
AVARIA EBD (Display multifunzionale)
L'accensione contemporanea delle spie con motore acceso, indica un'anomalia del sistema EBD oppure la mancata
disponibilità del sistema stesso. In questo caso con frenate violente si può avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamento.
Su alcune versioni il display visualizza il messaggio dedicato.
Guidando con estrema cautela raggiungere immediatamente la Rete Assistenziale Fiat per la verifica dell'impianto.
x
>x
>
Page 17 of 224
15

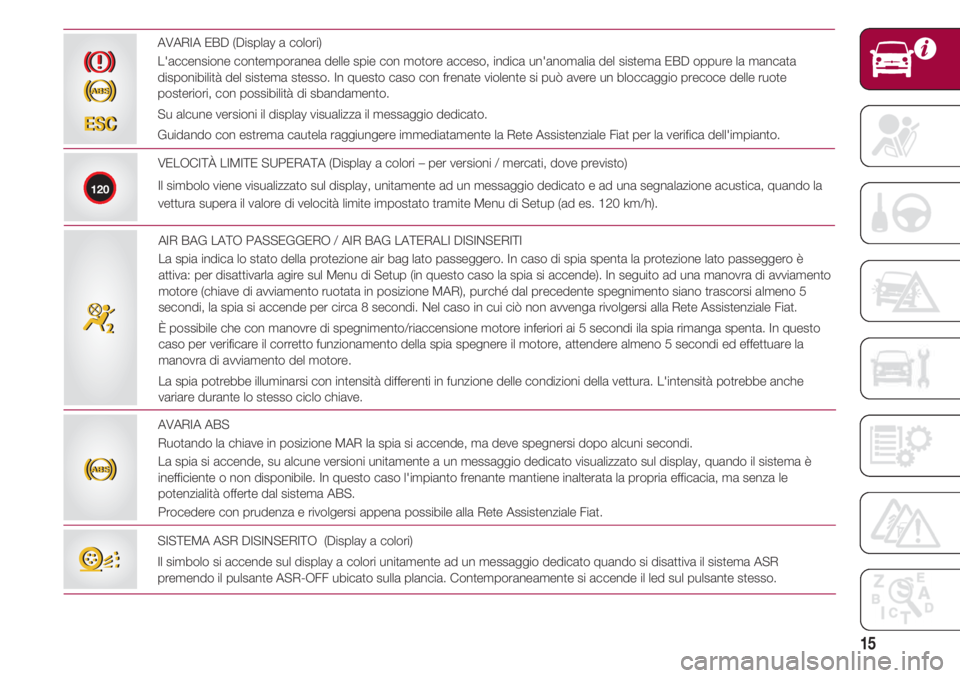

AVARIA EBD (Display a colori)
L'accensione contemporanea delle spie con motore acceso, indica un'anomalia del sistema EBD oppure la mancata
disponibilità del sistema stesso. In questo caso con frenate violente si può avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamento.
Su alcune versioni il display visualizza il messaggio dedicato.
Guidando con estrema cautela raggiungere immediatamente la Rete Assistenziale Fiat per la verifica dell'impianto.
x
>x
>
VELOCITÀ LIMITE SUPERATA (Display a colori – per versioni / mercati, dove previsto)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato e ad una segnalazione acustica, quando la
vettura supera il valore di velocità limite impostato tramite Menu di Setup (ad es. 120 km/h).
120
AIR BAG LATO PASSEGGERO / AIR BAG LATERALI DISINSERITI
La spia indica lo stato della protezione air bag lato passeggero. In caso di spia spenta la protezione lato passeggero è
attiva: per disattivarla agire sul Menu di Setup (in questo caso la spia si accende). In seguito ad una manovra di avviamento
motore (chiave di avviamento ruotata in posizione MAR), purché dal precedente spegnimento siano trascorsi almeno 5
secondi, la spia si accende per circa 8 secondi. Nel caso in cui ciò non avvenga rivolgersi alla Rete Assistenziale Fiat.
È possibile che con manovre di spegnimento/riaccensione motore inferiori ai 5 secondi ila spia rimanga spenta. In questo
caso per verificare il corretto funzionamento della spia spegnere il motore, attendere almeno 5 secondi ed effettuare la
manovra di avviamento del motore.
La spia potrebbe illuminarsi con intensità differenti in funzione delle condizioni della vettura. L'intensità potrebbe anche
variare durante lo stesso ciclo chiave.
““
ESCESC
SISTEMA ASR DISINSERITO (Display a colori)
Il simbolo si accende sul display a colori unitamente ad un messaggio dedicato quando si disattiva il sistema ASR
premendo il pulsante ASR-OFF ubicato sulla plancia. Contemporaneamente si accende il led sul pulsante stesso.
VV
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display, quando il sistema è
inefficiente o non disponibile. In questo caso l'impianto frenante mantiene inalterata la propria efficacia, ma senza le
potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Fiat.
>>
Page 18 of 224
CONOSCENZA DELLA VETTURA
16

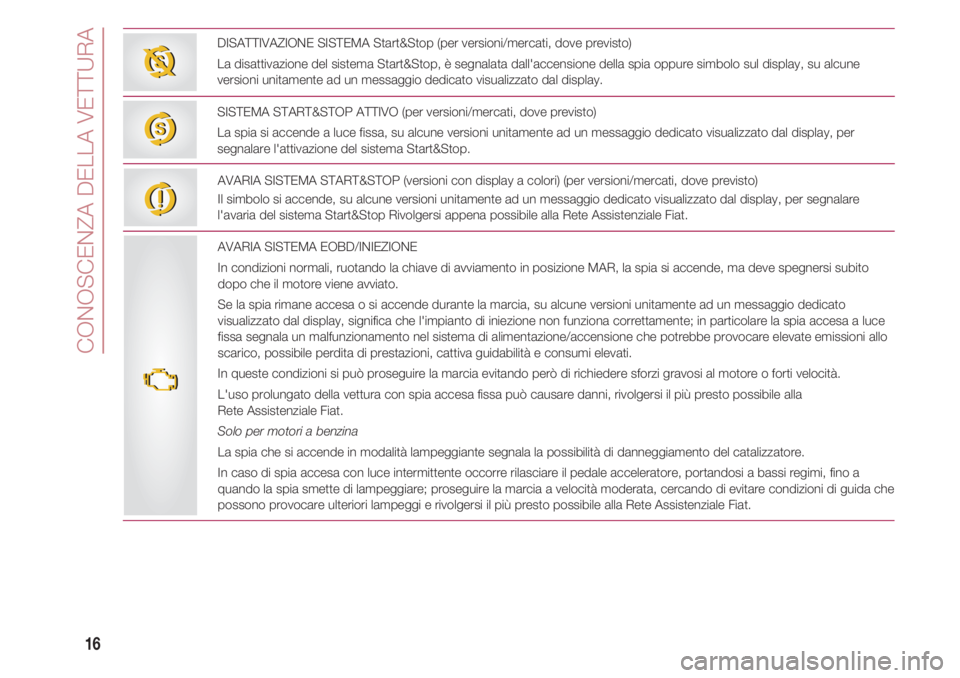

DISATTIVAZIONE SISTEMA Start&Stop (per versioni/mercati, dove previsto)
La disattivazione del sistema Start&Stop, è segnalata dall'accensione della spia oppure simbolo sul display, su alcune
versioni unitamente ad un messaggio dedicato visualizzato dal display.
TT
SISTEMA START&STOP ATTIVO (per versioni/mercati, dove previsto)
La spia si accende a luce fissa, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, per
segnalare l'attivazione del sistema Start&Stop.
UU
AVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia si accende, ma deve spegnersi subito
dopo che il motore viene avviato.
Se la spia rimane accesa o si accende durante la marcia, su alcune versioni unitamente ad un messaggio dedicato
visualizzato dal display, significa che l'impianto di iniezione non funziona correttamente; in particolare la spia accesa a luce
fissa segnala un malfunzionamento nel sistema di alimentazione/accensione che potrebbe provocare elevate emissioni allo
scarico, possibile perdita di prestazioni, cattiva guidabilità e consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al motore o forti velocità.
L'uso prolungato della vettura con spia accesa fissa può causare danni, rivolgersi il più presto possibile alla
Rete Assistenziale Fiat.
Solo per motori a benzina
La spia che si accende in modalità lampeggiante segnala la possibilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente occorre rilasciare il pedale acceleratore, portandosi a bassi regimi, fino a
quando la spia smette di lampeggiare; proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida che
possono provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat. AVARIA SISTEMA START&STOP (versioni con display a colori) (per versioni/mercati, dove previsto)
Il simbolo si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, per segnalare
l'avaria del sistema Start&Stop Rivolgersi appena possibile alla Rete Assistenziale Fiat.
jj
UU
Page 19 of 224
17

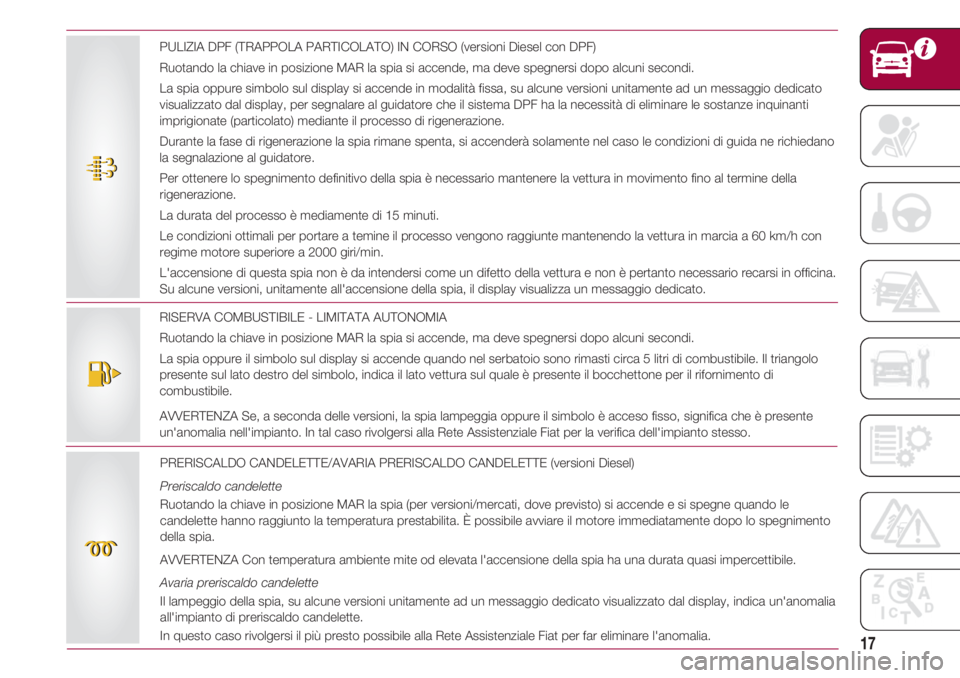

RISERVA COMBUSTIBILE - LIMITATA AUTONOMIA
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia oppure il simbolo sul display si accende quando nel serbatoio sono rimasti circa 5 litri di combustibile. Il triangolo
presente sul lato destro del simbolo, indica il lato vettura sul quale è presente il bocchettone per il rifornimento di
combustibile.
AVVERTENZA Se, a seconda delle versioni, la spia lampeggia oppure il simbolo è acceso fisso, significa che è presente
un'anomalia nell'impianto. In tal caso rivolgersi alla Rete Assistenziale Fiat per la verifica dell'impianto stesso.
PRERISCALDO CANDELETTE/AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Preriscaldo candelette
Ruotando la chiave in posizione MAR la spia (per versioni/mercati, dove previsto) si accende e si spegne quando le
candelette hanno raggiunto la temperatura prestabilita. È possibile avviare il motore immediatamente dopo lo spegnimento
della spia.
AVVERTENZA Con temperatura ambiente mite od elevata l'accensione della spia ha una durata quasi impercettibile.
Avaria preriscaldo candelette
Il lampeggio della spia, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, indica un'anomalia
all'impianto di preriscaldo candelette.
In questo caso rivolgersi il più presto possibile alla Rete Assistenziale Fiat per far eliminare l'anomalia.
mm
PULIZIA DPF (TRAPPOLA PARTICOLATO) IN CORSO (versioni Diesel con DPF)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia oppure simbolo sul display si accende in modalità fissa, su alcune versioni unitamente ad un messaggio dedicato
visualizzato dal display, per segnalare al guidatore che il sistema DPF ha la necessità di eliminare le sostanze inquinanti
imprigionate (particolato) mediante il processo di rigenerazione.
Durante la fase di rigenerazione la spia rimane spenta, si accenderà solamente nel caso le condizioni di guida ne richiedano
la segnalazione al guidatore.
Per ottenere lo spegnimento definitivo della spia è necessario mantenere la vettura in movimento fino al termine della
rigenerazione.
La durata del processo è mediamente di 15 minuti.
Le condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in marcia a 60 km/h con
regime motore superiore a 2000 giri/min.
L'accensione di questa spia non è da intendersi come un difetto della vettura e non è pertanto necessario recarsi in officina.
Su alcune versioni, unitamente all'accensione della spia, il display visualizza un messaggio dedicato.
tt
Page 20 of 224
CONOSCENZA DELLA VETTURA
18

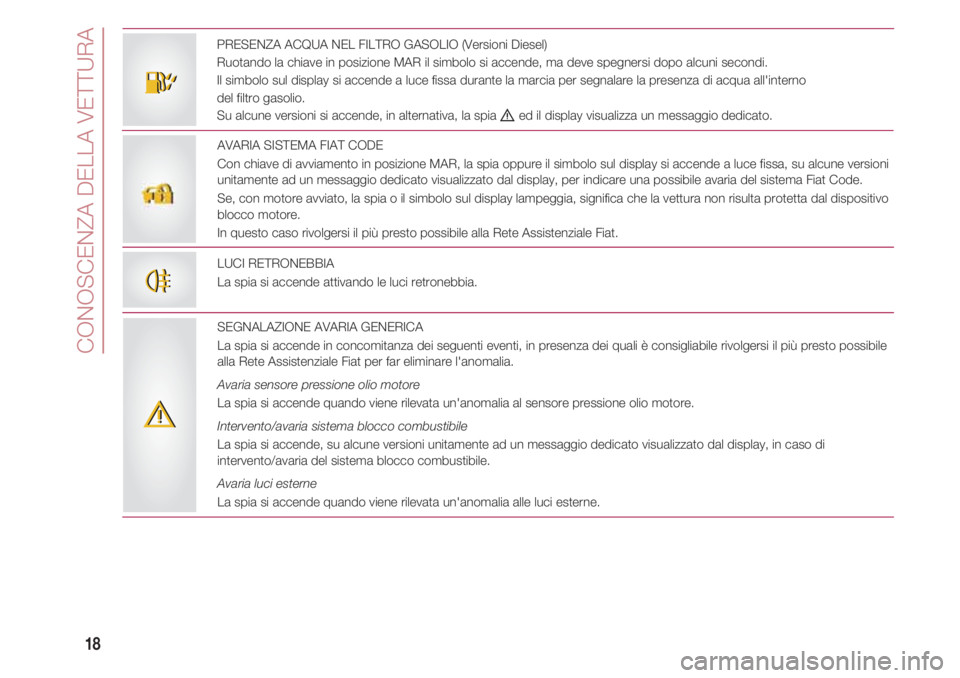

PRESENZA ACQUA NEL FILTRO GASOLIO (Versioni Diesel)
Ruotando la chiave in posizione MAR il simbolo si accende, ma deve spegnersi dopo alcuni secondi.
Il simbolo sul display si accende a luce fissa durante la marcia per segnalare la presenza di acqua all'interno
del filtro gasolio.
Su alcune versioni si accende, in alternativa, la spia
èed il display visualizza un messaggio dedicato.
EE
AVARIA SISTEMA FIAT CODE
Con chiave di avviamento in posizione MAR, la spia oppure il simbolo sul display si accende a luce fissa, su alcune versioni
unitamente ad un messaggio dedicato visualizzato dal display, per indicare una possibile avaria del sistema Fiat Code.
Se, con motore avviato, la spia o il simbolo sul display lampeggia, significa che la vettura non risulta protetta dal dispositivo
blocco motore.
In questo caso rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
LUCI RETRONEBBIA
La spia si accende attivando le luci retronebbia.
SEGNALAZIONE AVARIA GENERICA
La spia si accende in concomitanza dei seguenti eventi, in presenza dei quali è consigliabile rivolgersi il più presto possibile
alla Rete Assistenziale Fiat per far eliminare l'anomalia.
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata un'anomalia al sensore pressione olio motore.
Intervento/avaria sistema blocco combustibile
La spia si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, in caso di
intervento/avaria del sistema blocco combustibile.
Avaria luci esterne
La spia si accende quando viene rilevata un'anomalia alle luci esterne.
44
èè
