FIAT 500 2018 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2018, Model line: 500, Model: FIAT 500 2018Pages: 224, PDF Dimensioni: 3.91 MB
Page 31 of 224
29
BLOCCASTERZO 2)
Inserimento:con dispositivo in
posizione STOP estrarre la chiave e
ruotare il volante fino a quando si
blocca.
Disinserimento:muovere
leggermente il volante mentre si ruota
la chiave in posizione MAR.
Regolazione in altezza: agendo sulla
leva B-fig. 13 si può sollevare o
abbassare la parte posteriore del
cuscino al fine di ottenere una migliore
e più confortevole posizione di guida.
Ribaltamento schienale: per ribaltare
lo schienale agire sulla leva D-fig. 14
(movimento 1) e spingere in avanti lo
schienale fino a bloccarlo (movimento
2); rilasciare la leva D e, spingendo
sullo schienale, far scorrere il sedile in
avanti (movimento 3).
13DVDF0S013c
SEDILI 3) 4) 2)
SEDILI ANTERIORI
Regolazione in senso longitudinale:
sollevare la leva A-fig. 11 e spingere il
sedile avanti e indietro nella posizione
desiderata.
Regolazione inclinazione dello
schienale: ruotare il pomello C-fig. 12.
11DVDF0S012c
12DVDF0S014c
Page 32 of 224
CONOSCENZA DELLA VETTURA
30

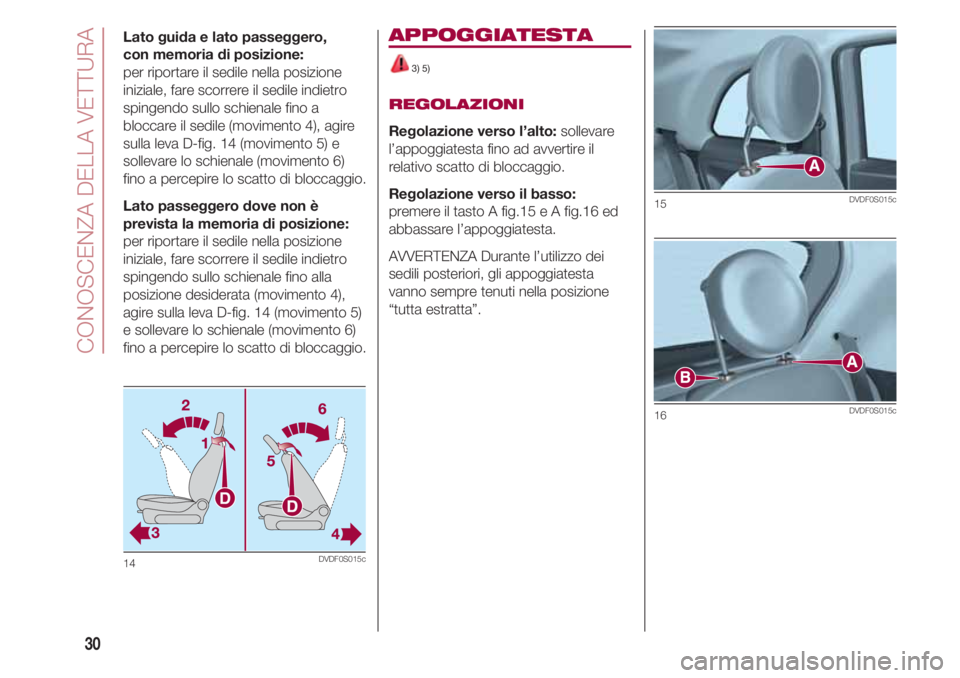

Lato guida e lato passeggero,
con memoria di posizione:
per riportare il sedile nella posizione
iniziale, fare scorrere il sedile indietro
spingendo sullo schienale fino a
bloccare il sedile (movimento 4), agire
sulla leva D-fig. 14 (movimento 5) e
sollevare lo schienale (movimento 6)
fino a percepire lo scatto di bloccaggio.
Lato passeggero dove non è
prevista la memoria di posizione:
per riportare il sedile nella posizione
iniziale, fare scorrere il sedile indietro
spingendo sullo schienale fino alla
posizione desiderata (movimento 4),
agire sulla leva D-fig. 14 (movimento 5)
e sollevare lo schienale (movimento 6)
fino a percepire lo scatto di bloccaggio.
14DVDF0S015c
APPOGGIATESTA
3) 5)
REGOLAZIONI
Regolazione verso l’alto:sollevare
l’appoggiatesta fino ad avvertire il
relativo scatto di bloccaggio.
Regolazione verso il basso:
premere il tasto A fig.15 e A fig.16 ed
abbassare l’appoggiatesta.
AVVERTENZA Durante l’utilizzo dei
sedili posteriori, gli appoggiatesta
vanno sempre tenuti nella posizione
“tutta estratta”.
15DVDF0S015c
16DVDF0S015c
Page 33 of 224
31

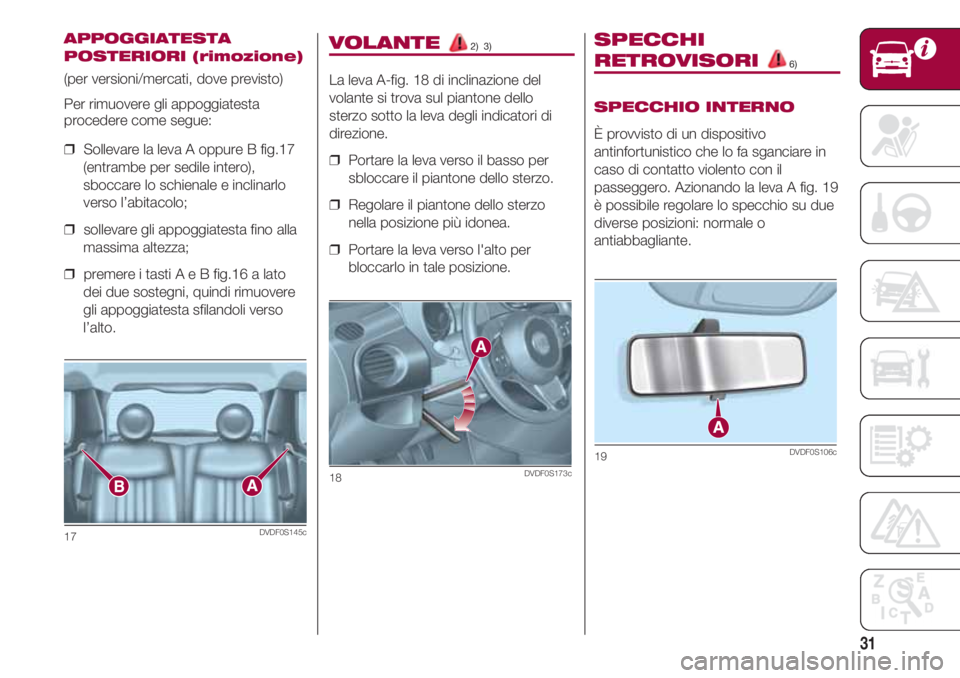

VOLANTE 2) 3)
La leva A-fig. 18 di inclinazione del
volante si trova sul piantone dello
sterzo sotto la leva degli indicatori di
direzione.
❒ Portare la leva verso il basso per
sbloccare il piantone dello sterzo.
❒ Regolare il piantone dello sterzo
nella posizione più idonea.
❒ Portare la leva verso l'alto per
bloccarlo in tale posizione.
SPECCHI
RETROVISORI 6)
SPECCHIO INTERNO
È provvisto di un dispositivo
antinfortunistico che lo fa sganciare in
caso di contatto violento con il
passeggero. Azionando la leva A fig. 19
è possibile regolare lo specchio su due
diverse posizioni: normale o
antiabbagliante.
APPOGGIATESTA
POSTERIORI (rimozione)
(per versioni/mercati, dove previsto)
Per rimuovere gli appoggiatesta
procedere come segue:
❒ Sollevare la leva A oppure B fig.17
(entrambe per sedile intero),
sboccare lo schienale e inclinarlo
verso l’abitacolo;
❒ sollevare gli appoggiatesta fino alla
massima altezza;
❒ premere i tasti A e B fig.16 a lato
dei due sostegni, quindi rimuovere
gli appoggiatesta sfilandoli verso
l’alto.
17DVDF0S145c
18DVDF0S173c19DVDF0S106c
Page 34 of 224
CONOSCENZA DELLA VETTURA
32

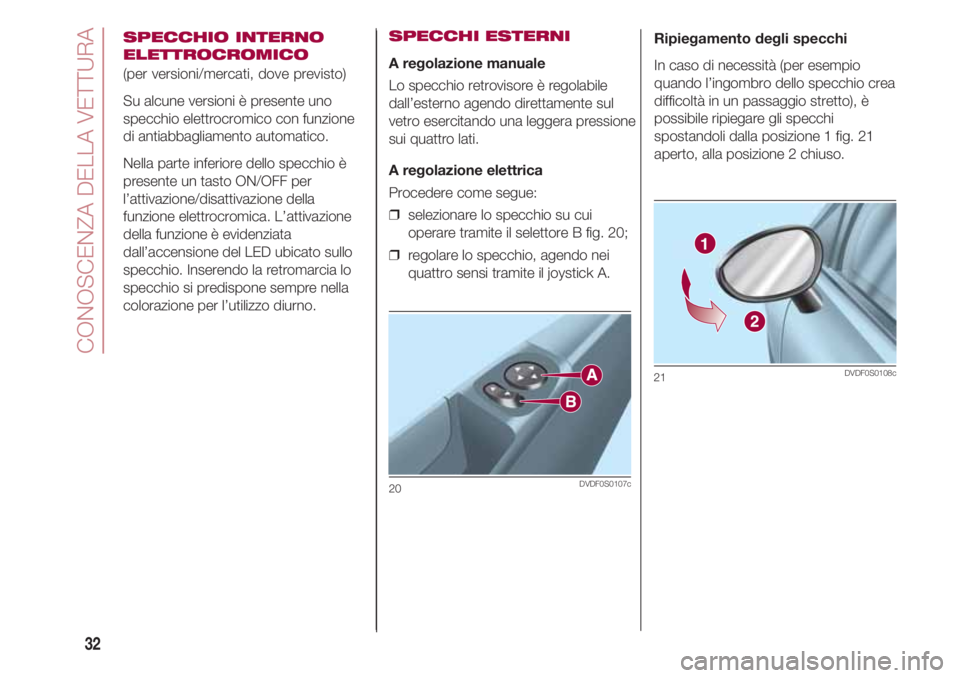

SPECCHIO INTERNO
ELETTROCROMICO
(per versioni/mercati, dove previsto)
Su alcune versioni è presente uno
specchio elettrocromico con funzione
di antiabbagliamento automatico.
Nella parte inferiore dello specchio è
presente un tasto ON/OFF per
l’attivazione/disattivazione della
funzione elettrocromica. L’attivazione
della funzione è evidenziata
dall’accensione del LED ubicato sullo
specchio. Inserendo la retromarcia lo
specchio si predispone sempre nella
colorazione per l’utilizzo diurno.Ripiegamento degli specchi
In caso di necessità (per esempio
quando l’ingombro dello specchio crea
difficoltà in un passaggio stretto), è
possibile ripiegare gli specchi
spostandoli dalla posizione 1 fig. 21
aperto, alla posizione 2 chiuso.
SPECCHI ESTERNI
A regolazione manuale
Lo specchio retrovisore è regolabile
dall’esterno agendo direttamente sul
vetro esercitando una leggera pressione
sui quattro lati.
A regolazione elettrica
Procedere come segue:
❒ selezionare lo specchio su cui
operare tramite il selettore B fig. 20;
❒ regolare lo specchio, agendo nei
quattro sensi tramite il joystick A.
20DVDF0S0107c
21DVDF0S0108c
Page 35 of 224
33

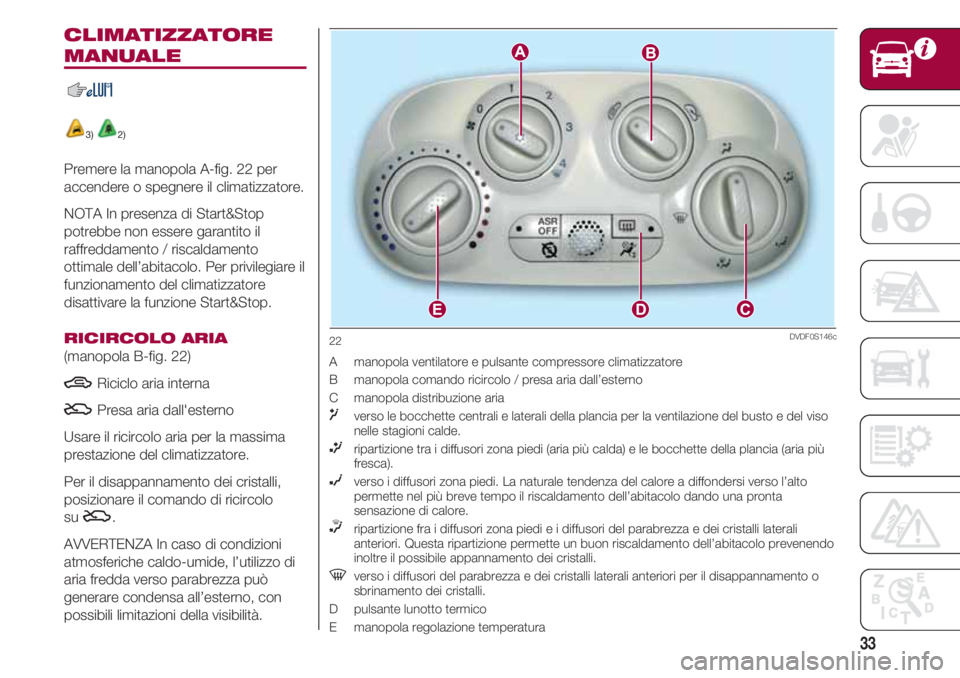

CLIMATIZZATORE
MANUALE
3) 2)
Premere la manopola A-fig. 22 per
accendere o spegnere il climatizzatore.
NOTA In presenza di Start&Stop
potrebbe non essere garantito il
raffreddamento / riscaldamento
ottimale dell’abitacolo. Per privilegiare il
funzionamento del climatizzatore
disattivare la funzione Start&Stop.
RICIRCOLO ARIA
(manopola B-fig. 22)
TRiciclo aria interna
UPresa aria dall'esterno
Usare il ricircolo aria per la massima
prestazione del climatizzatore.
Per il disappannamento dei cristalli,
posizionare il comando di ricircolo
su U.
AVVERTENZA In caso di condizioni
atmosferiche caldo-umide, l’utilizzo di
aria fredda verso parabrezza può
generare condensa all’esterno, con
possibili limitazioni della visibilità.A manopola ventilatore e pulsante compressore climatizzatore
B manopola comando ricircolo / presa aria dall’esterno
C manopola distribuzione aria
μ verso le bocchette centrali e laterali della plancia per la ventilazione del busto e del viso
nelle stagioni calde.
∑ ripartizione tra i diffusori zona piedi (aria più calda) e le bocchette della plancia (aria più
fresca).
∂verso i diffusori zona piedi. La naturale tendenza del calore a diffondersi verso l’alto
permette nel più breve tempo il riscaldamento dell’abitacolo dando una pronta
sensazione di calore.
∏ripartizione fra i diffusori zona piedi e i diffusori del parabrezza e dei cristalli laterali
anteriori. Questa ripartizione permette un buon riscaldamento dell’abitacolo prevenendo
inoltre il possibile appannamento dei cristalli.
- verso i diffusori del parabrezza e dei cristalli laterali anteriori per il disappannamento o
sbrinamento dei cristalli.
D pulsante lunotto termico
E manopola regolazione temperatura
22DVDF0S146c
Page 36 of 224
CONOSCENZA DELLA VETTURA
34

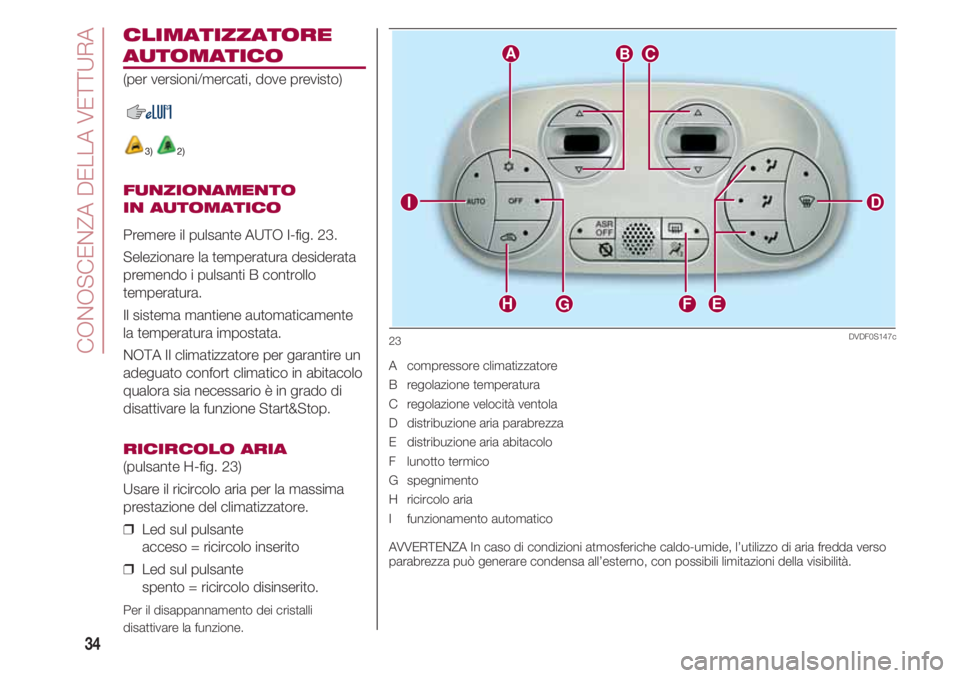

CLIMATIZZATORE
AUTOMATICO
(per versioni/mercati, dove previsto)
3) 2)
FUNZIONAMENTO
IN AUTOMATICO
Premere il pulsante AUTO I-fig. 23.
Selezionare la temperatura desiderata
premendo i pulsanti B controllo
temperatura.
Il sistema mantiene automaticamente
la temperatura impostata.
NOTA Il climatizzatore per garantire un
adeguato confort climatico in abitacolo
qualora sia necessario è in grado di
disattivare la funzione Start&Stop.
RICIRCOLO ARIA
(pulsante H-fig. 23)
Usare il ricircolo aria per la massima
prestazione del climatizzatore.
❒ Led sul pulsante
acceso = ricircolo inserito
❒ Led sul pulsante
spento = ricircolo disinserito.
Per il disappannamento dei cristalli
disattivare la funzione.
23
EF
ABC
D
HG
I
DVDF0S147c
A compressore climatizzatore
B regolazione temperatura
C regolazione velocità ventola
D distribuzione aria parabrezza
E distribuzione aria abitacolo
F lunotto termico
G spegnimento
H ricircolo aria
I funzionamento automatico
Page 37 of 224
35
Con selettore in posizione AUTO le luci
di posizione e anabbaglianti sono
gestite dal sensore crepuscolare.
LUCI ABBAGLIANTI
❒ Con ghiera in posizione 2,
spingere la leva in avanti verso la
plancia.
Sul quadro strumenti si illumina la
spia
1.
❒ Per veicoli dotati di funzione AUTO:
con ghiera in posizione AUTO e luci
anabbaglianti accese, spingere la
leva in avanti verso la plancia.
❒ Si disattivano tirando la leva verso il
volante.
Lampeggi
❒ Si ottengono tirando la leva verso il
volante (posizione instabile).
LUCI DI PARCHEGGIO
Si accendono, con dispositivo di
avviamento in posizione STOP o chiave
estratta, portando la ghiera della leva
sinistra prima in posizione (oppure
nella posizione AUTO in caso di vettura
provvista di sensore crepuscolare) e
successivamente in posizione
2.
Sul quadro strumenti si illumina la
spia
3. Ripetere la medesima
operazione per spegnerle.
INDICATORI DI
DIREZIONE
Portare la leva in posizione (stabile):
❒ in alto a: attivazione indicatore di
direzione destro;
❒ in basso b: attivazione indicatore di
direzione sinistro.
FUNZIONE CAMBIO
CORSIA
❒ Spostare la leva verso l'alto o verso
il basso (posizione instabile) per
meno di mezzo secondo e
l'indicatore di direzione si attiverà
per 3 lampeggi per indicare un
cambio di corsia, spegnendosi
automaticamente subito dopo.
FOLLOW ME HOME
Questa funzione consente, per il
periodo di tempo impostato,
l’illuminazione dello spazio antistante la
vettura.
Attivazione
Il dispositivo "Follow Me Home" si
attiva tirando la leva fig. 24 verso il
volante, oltre lo scatto di fine corsa.
È possibile attivare la funzionalità entro
2 minuti dallo spegnimento del motore.
Tale funzione permette l'accensione
delle luci di posizione e anabbaglianti.

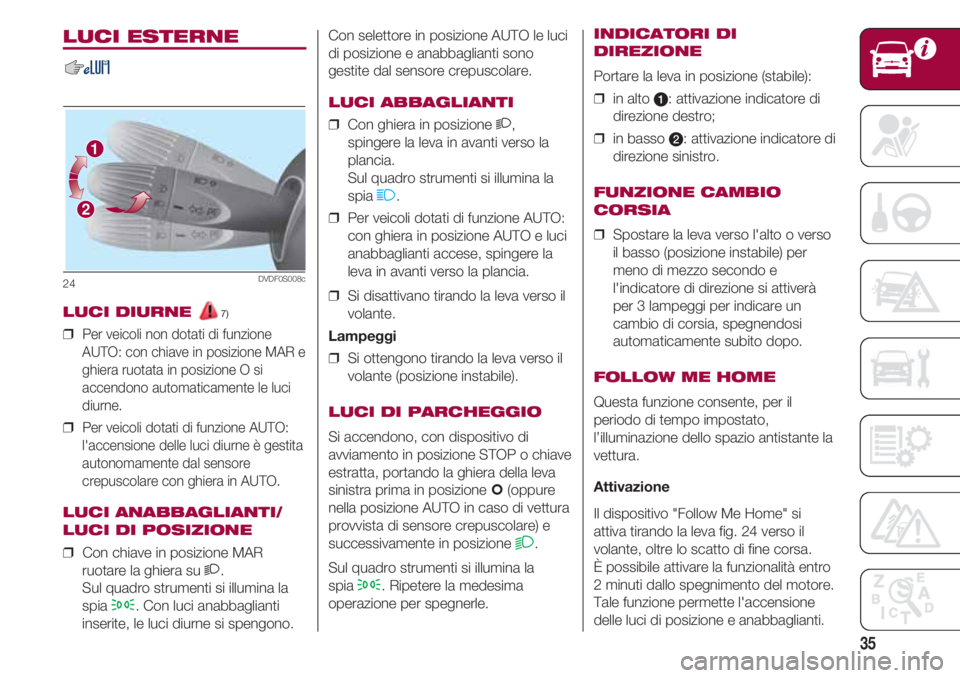

LUCI ESTERNE
LUCI DIURNE 7)
❒ Per veicoli non dotati di funzione
AUTO: con chiave in posizione MAR e
ghiera ruotata in posizione O si
accendono automaticamente le luci
diurne.
❒ Per veicoli dotati di funzione AUTO:
l'accensione delle luci diurne è gestita
autonomamente dal sensore
crepuscolare con ghiera in AUTO.
LUCI ANABBAGLIANTI/
LUCI DI POSIZIONE
❒ Con chiave in posizione MAR
ruotare la ghiera su 2.
Sul quadro strumenti si illumina la
spia
3. Con luci anabbaglianti
inserite, le luci diurne si spengono.
24
1
2
DVDF0S008c

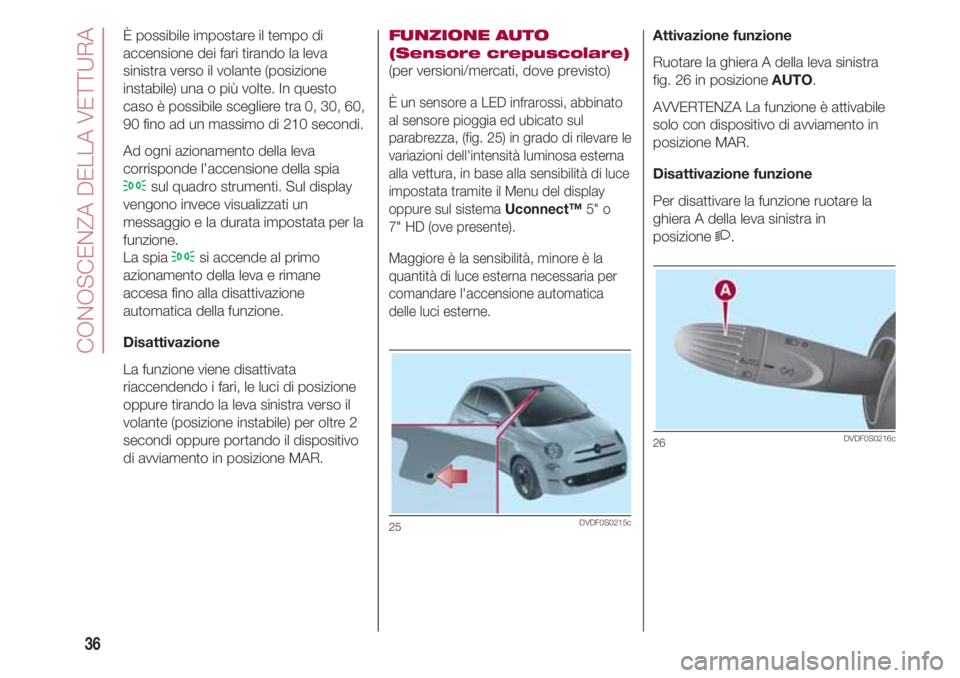

Page 38 of 224
CONOSCENZA DELLA VETTURA
36
Attivazione funzione
Ruotare la ghiera A della leva sinistra
fig. 26 in posizione AUTO.
AVVERTENZA La funzione è attivabile
solo con dispositivo di avviamento in
posizione MAR.
Disattivazione funzione
Per disattivare la funzione ruotare la
ghiera A della leva sinistra in
posizione 2.
26DVDF0S0216c
FUNZIONE AUTO
(Sensore crepuscolare)
(per versioni/mercati, dove previsto)
È un sensore a LED infrarossi, abbinato
al sensore pioggia ed ubicato sul
parabrezza, (fig. 25) in grado di rilevare le
variazioni dell'intensità luminosa esterna
alla vettura, in base alla sensibilità di luce
impostata tramite il Menu del display
oppure sul sistema Uconnect™5" o
7" HD (ove presente).
Maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
comandare l'accensione automatica
delle luci esterne.
25DVDF0S0215c
È possibile impostare il tempo di
accensione dei fari tirando la leva
sinistra verso il volante (posizione
instabile) una o più volte. In questo
caso è possibile scegliere tra 0, 30, 60,
90 fino ad un massimo di 210 secondi.
Ad ogni azionamento della leva
corrisponde l’accensione della spia
3sul quadro strumenti. Sul display
vengono invece visualizzati un
messaggio e la durata impostata per la
funzione.
La spia
3si accende al primo
azionamento della leva e rimane
accesa fino alla disattivazione
automatica della funzione.
Disattivazione
La funzione viene disattivata
riaccendendo i fari, le luci di posizione
oppure tirando la leva sinistra verso il
volante (posizione instabile) per oltre 2
secondi oppure portando il dispositivo
di avviamento in posizione MAR.

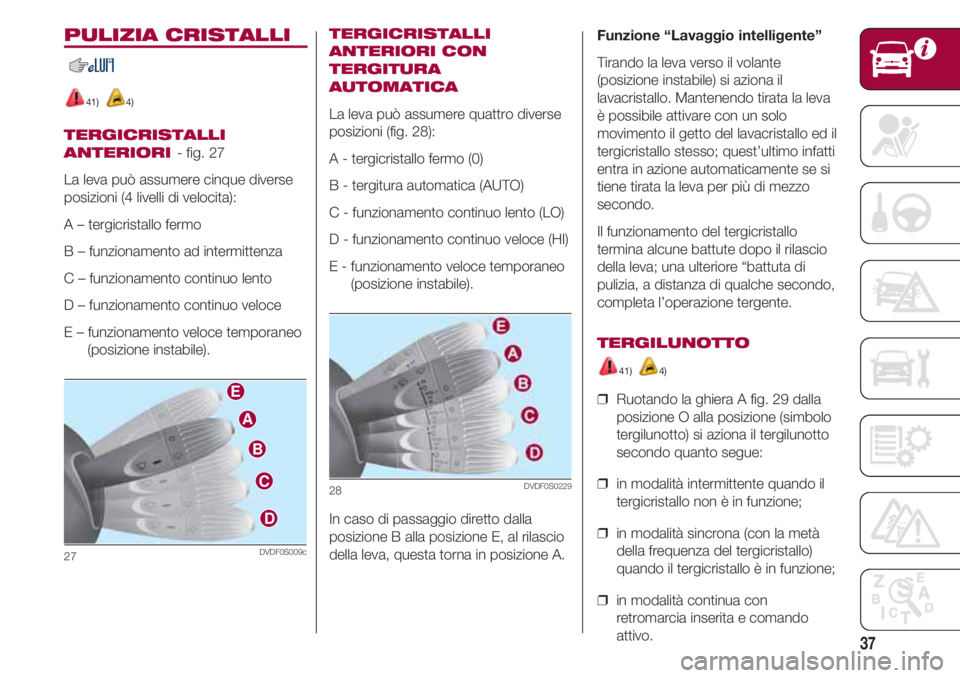

Page 39 of 224
37
PULIZIA CRISTALLI
41) 4)
TERGICRISTALLI
ANTERIORI
- fig. 27
La leva può assumere cinque diverse
posizioni (4 livelli di velocita ):
A – tergicristallo fermo
B – funzionamento ad intermittenza
C – funzionamento continuo lento
D – funzionamento continuo veloce
E – funzionamento veloce temporaneo
(posizione instabile).
27
E
A
B
C
D
DVDF0S009c
TERGICRISTALLI
ANTERIORI CON
TERGITURA
AUTOMATICA
La leva può assumere quattro diverse
posizioni (fig. 28):
A - tergicristallo fermo (0)
B - tergitura automatica (AUTO)
C - funzionamento continuo lento (LO)
D - funzionamento continuo veloce (HI)
E - funzionamento veloce temporaneo
(posizione instabile).
In caso di passaggio diretto dalla
posizione B alla posizione E, al rilascio
della leva, questa torna in posizione A.
28DVDF0S0229
Funzione “Lavaggio intelligente”
Tirando la leva verso il volante
(posizione instabile) si aziona il
lavacristallo. Mantenendo tirata la leva
è possibile attivare con un solo
movimento il getto del lavacristallo ed il
tergicristallo stesso; quest’ultimo infatti
entra in azione automaticamente se si
tiene tirata la leva per più di mezzo
secondo.
Il funzionamento del tergicristallo
termina alcune battute dopo il rilascio
della leva; una ulteriore “battuta di
pulizia, a distanza di qualche secondo,
completa l’operazione tergente.
TERGILUNOTTO
41) 4)
❒ Ruotando la ghiera A fig. 29 dalla
posizione O alla posizione (simbolo
tergilunotto) si aziona il tergilunotto
secondo quanto segue:
❒ in modalità intermittente quando il
tergicristallo non è in funzione;
❒ in modalità sincrona (con la metà
della frequenza del tergicristallo)
quando il tergicristallo è in funzione;
❒ in modalità continua con
retromarcia inserita e comando
attivo.

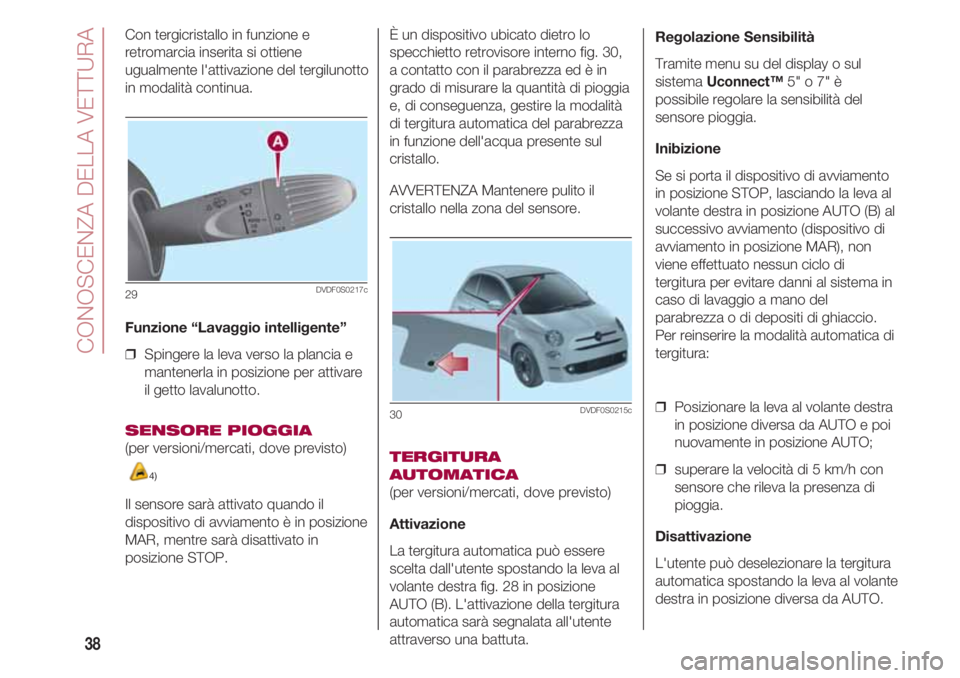

Page 40 of 224
CONOSCENZA DELLA VETTURA
38
Regolazione Sensibilità
Tramite menu su del display o sul
sistema
Uconnect™5" o 7" è
possibile regolare la sensibilità del
sensore pioggia.
Inibizione
Se si porta il dispositivo di avviamento
in posizione STOP, lasciando la leva al
volante destra in posizione AUTO (B) al
successivo avviamento (dispositivo di
avviamento in posizione MAR), non
viene effettuato nessun ciclo di
tergitura per evitare danni al sistema in
caso di lavaggio a mano del
parabrezza o di depositi di ghiaccio.
Per reinserire la modalità automatica di
tergitura:
❒ Posizionare la leva al volante destra
in posizione diversa da AUTO e poi
nuovamente in posizione AUTO;
❒ superare la velocità di 5 km/h con
sensore che rileva la presenza di
pioggia.
Disattivazione
L'utente può deselezionare la tergitura
automatica spostando la leva al volante
destra in posizione diversa da AUTO. Con tergicristallo in funzione e
retromarcia inserita si ottiene
ugualmente l'attivazione del tergilunotto
in modalità continua.
Funzione “Lavaggio intelligente”
❒ Spingere la leva verso la plancia e
mantenerla in posizione per attivare
il getto lavalunotto.
SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
4)
Il sensore sarà attivato quando il
dispositivo di avviamento è in posizione
MAR, mentre sarà disattivato in
posizione STOP.
29DVDF0S0217c
È un dispositivo ubicato dietro lo
specchietto retrovisore interno fig. 30,
a contatto con il parabrezza ed è in
grado di misurare la quantità di pioggia
e, di conseguenza, gestire la modalità
di tergitura automatica del parabrezza
in funzione dell'acqua presente sul
cristallo.
AVVERTENZA Mantenere pulito il
cristallo nella zona del sensore.
TERGITURA
AUTOMATICA
(per versioni/mercati, dove previsto)
Attivazione
La tergitura automatica può essere
scelta dall'utente spostando la leva al
volante destra fig. 28 in posizione
AUTO (B). L'attivazione della tergitura
automatica sarà segnalata all'utente
attraverso una battuta.
30DVDF0S0215c
