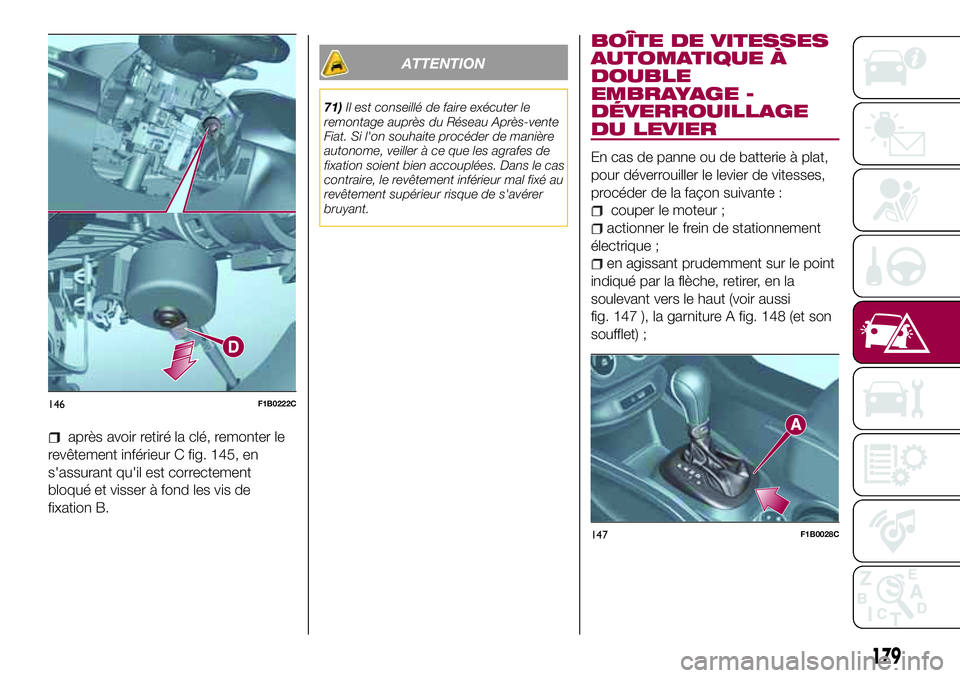

après avoir retiré la clé, remonter le
revêtement inférieur C fig. 145, en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation B.
ATTENTION
71)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE -
DÉVERROUILLAGE
DU LEVIER
En cas de panne ou de batterie à plat,
pour déverrouiller le levier de vitesses,
procéder de la façon suivante :
couper le moteur ;
actionner le frein de stationnement
électrique ;
en agissant prudemment sur le point
indiqué par la flèche, retirer, en la
soulevant vers le haut (voir aussi
fig. 147 ), la garniture A fig. 148 (et son
soufflet) ;
146F1B0222C
147F1B0028C
179

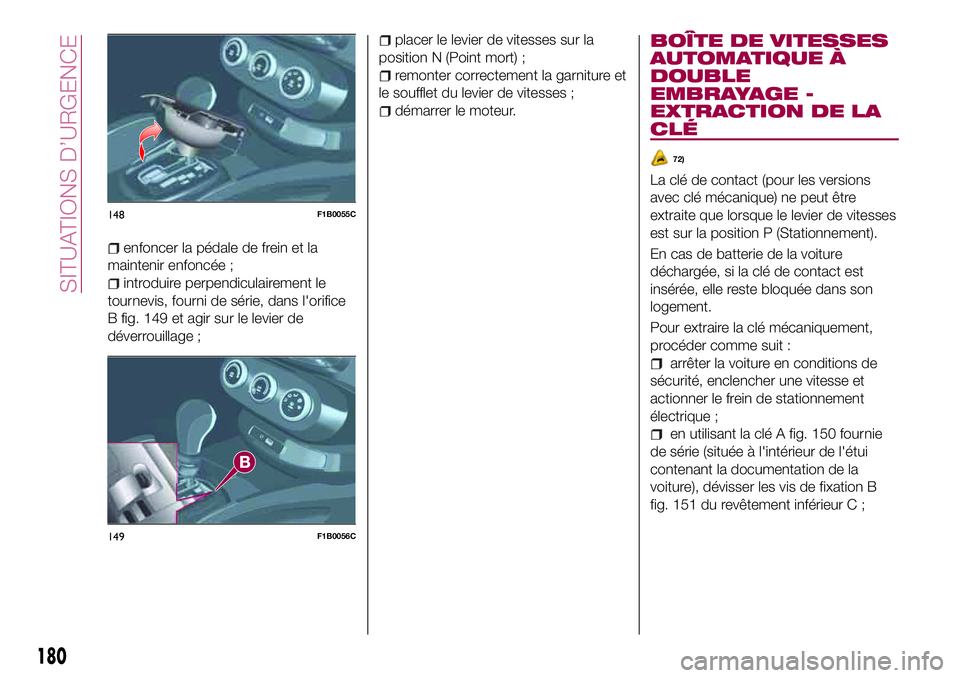

enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
B fig. 149 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE -
EXTRACTION DE LA
CLÉ
72)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement
électrique ;
en utilisant la clé A fig. 150 fournie
de série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation B
fig. 151 du revêtement inférieur C ;
148F1B0055C
149F1B0056C
180
SITUATIONS D’URGENCE

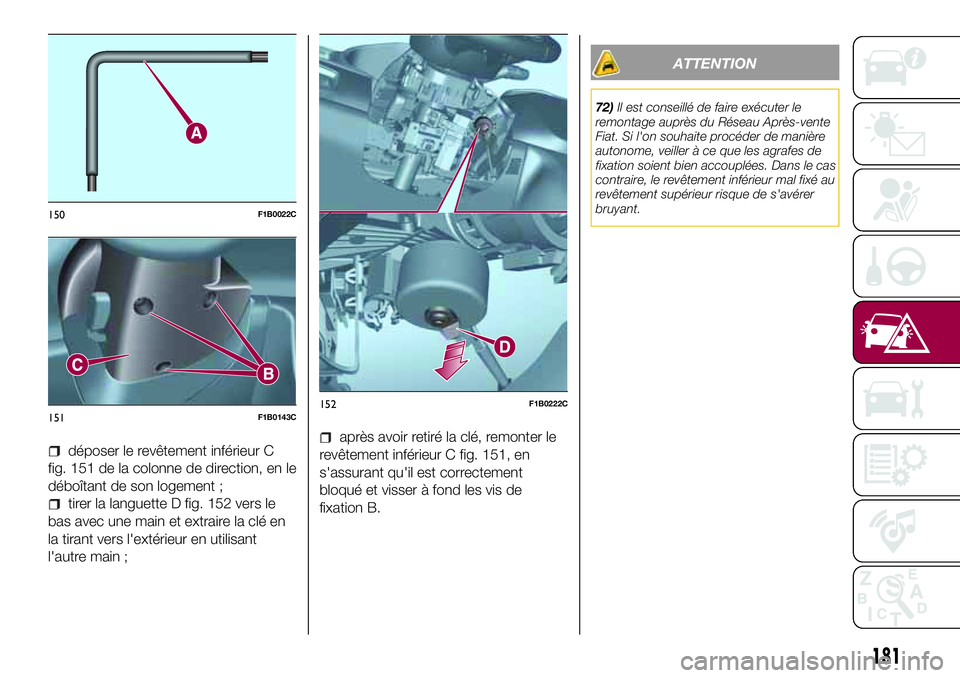

déposer le revêtement inférieur C
fig. 151 de la colonne de direction, en le
déboîtant de son logement ;
tirer la languette D fig. 152 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
après avoir retiré la clé, remonter le
revêtement inférieur C fig. 151, en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation B.
ATTENTION
72)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
150F1B0022C
151F1B0143C152F1B0222C
181

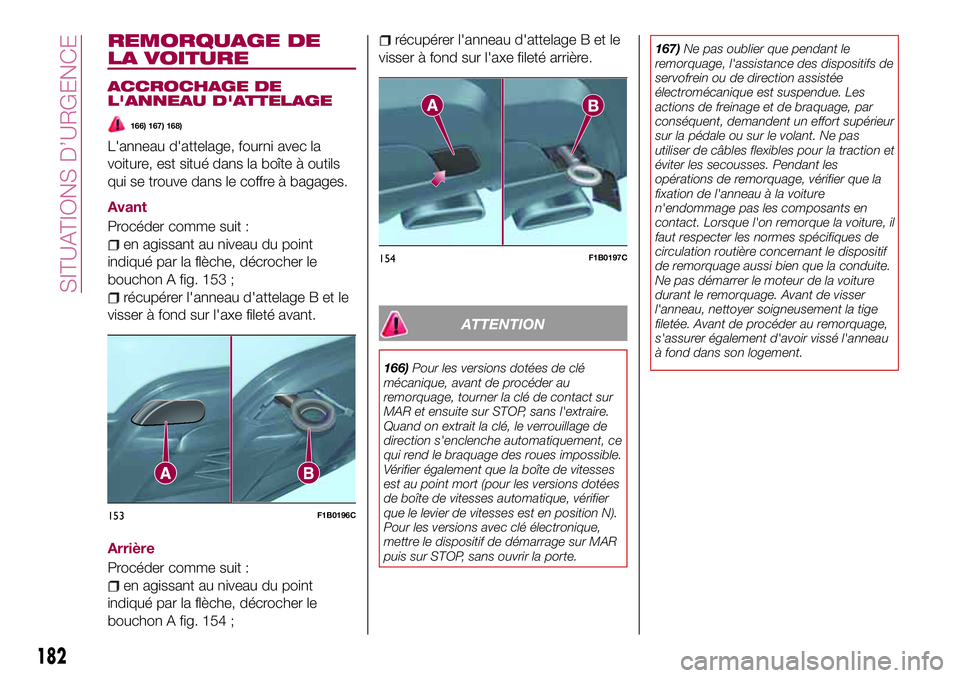

REMORQUAGE DE
LA VOITURE
ACCROCHAGE DE
L'ANNEAU D'ATTELAGE
166) 167) 168)
L'anneau d'attelage, fourni avec la
voiture, est situé dans la boîte à outils
qui se trouve dans le coffre à bagages.
Avant
Procéder comme suit :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A fig. 153 ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté avant.
Arrière
Procéder comme suit :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A fig. 154 ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté arrière.
ATTENTION
166)Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte.167)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour la traction et
éviter les secousses. Pendant les
opérations de remorquage, vérifier que la
fixation de l'anneau à la voiture
n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il
faut respecter les normes spécifiques de
circulation routière concernant le dispositif
de remorquage aussi bien que la conduite.
Ne pas démarrer le moteur de la voiture
durant le remorquage. Avant de visser
l'anneau, nettoyer soigneusement la tige
filetée. Avant de procéder au remorquage,
s'assurer également d'avoir vissé l'anneau
à fond dans son logement.
153F1B0196C
154F1B0197C
182
SITUATIONS D’URGENCE

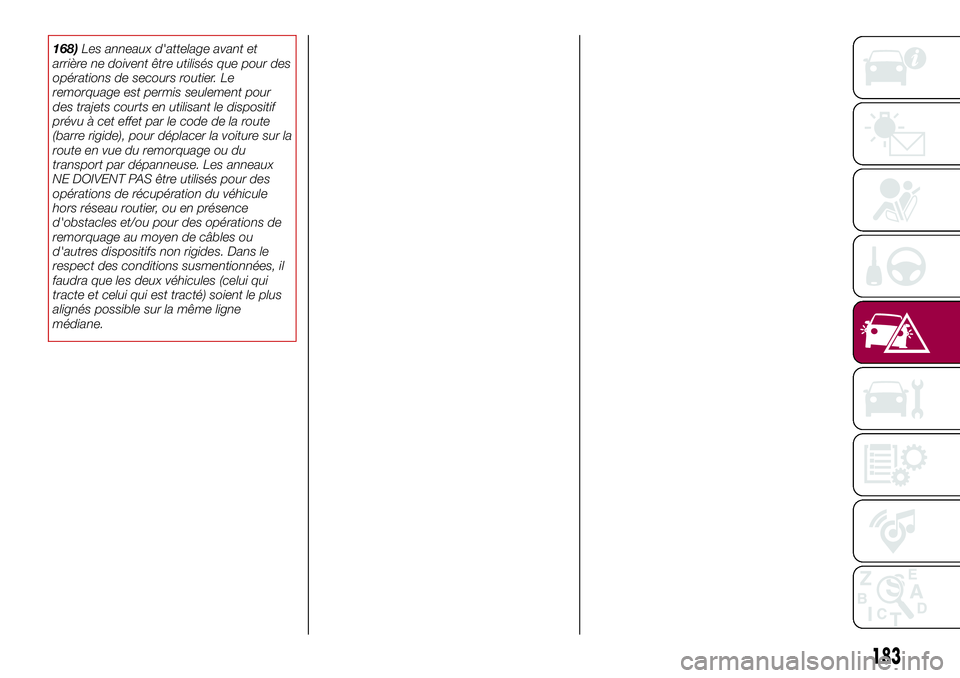

168)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour
des trajets courts en utilisant le dispositif
prévu à cet effet par le code de la route
(barre rigide), pour déplacer la voiture sur la
route en vue du remorquage ou du
transport par dépanneuse. Les anneaux
NE DOIVENT PAS être utilisés pour des
opérations de récupération du véhicule
hors réseau routier, ou en présence
d'obstacles et/ou pour des opérations de
remorquage au moyen de câbles ou
d'autres dispositifs non rigides. Dans le
respect des conditions susmentionnées, il
faudra que les deux véhicules (celui qui
tracte et celui qui est tracté) soient le plus
alignés possible sur la même ligne
médiane.
183

ENTRETIEN DU VÉHICULE
Un entretien soigné de votre voiture
permet de maintenir ses performances,
de réduire les frais de gestion associés
et de conserver l'efficacité des
systèmes de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ......185
COMPARTIMENT MOTEUR.....196
RECHARGE DE LA BATTERIE. . . .205
PROCÉDURES D'ENTRETIEN. . . .206
LEVAGE DE LA VOITURE.......209
ROUES ET PNEUS...........210
CARROSSERIE.............211
INTÉRIEURS...............213
184

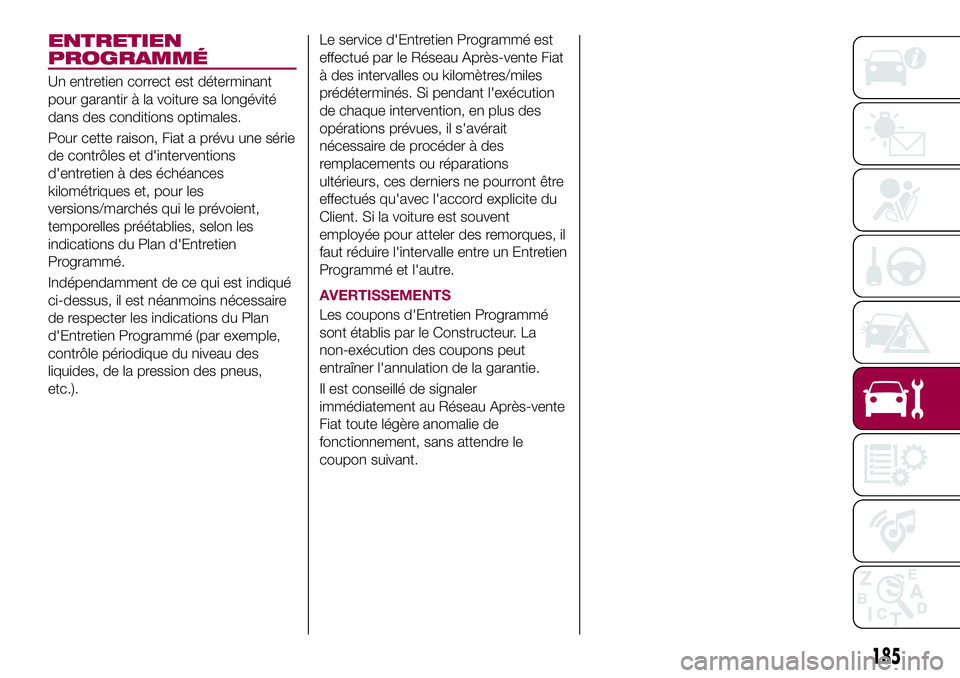

ENTRETIEN DU VÉHICULE

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien à des échéances
kilométriques et, pour les
versions/marchés qui le prévoient,
temporelles préétablies, selon les
indications du Plan d'Entretien
Programmé.
Indépendamment de ce qui est indiqué
ci-dessus, il est néanmoins nécessaire
de respecter les indications du Plan
d'Entretien Programmé (par exemple,
contrôle périodique du niveau des
liquides, de la pression des pneus,
etc.).Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Fiat
à des intervalles ou kilomètres/miles
prédéterminés. Si pendant l'exécution
de chaque intervention, en plus des
opérations prévues, il s'avérait
nécessaire de procéder à des
remplacements ou réparations
ultérieurs, ces derniers ne pourront être
effectués qu'avec l'accord explicite du
Client. Si la voiture est souvent
employée pour atteler des remorques, il
faut réduire l'intervalle entre un Entretien
Programmé et l'autre.
AVERTISSEMENTS
Les coupons d'Entretien Programmé
sont établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de signaler
immédiatement au Réseau Après-vente
Fiat toute légère anomalie de
fonctionnement, sans attendre le
coupon suivant.
185

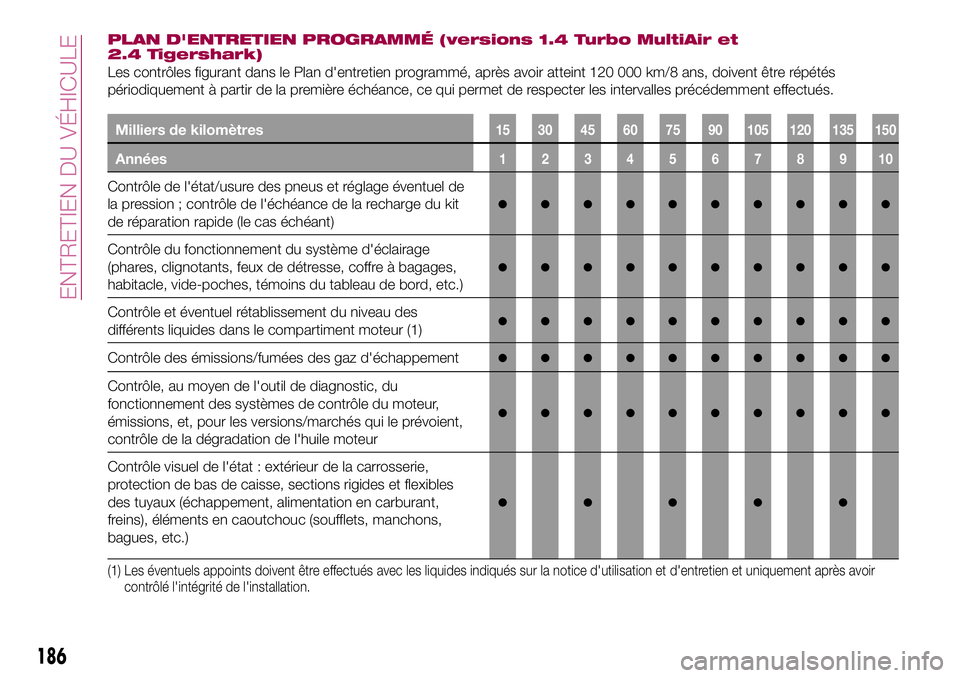

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.4 Turbo MultiAir et
2.4 Tigershark)
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 120 000 km/8 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du système d'éclairage
(phares, clignotants, feux de détresse, coffre à bagages,
habitacle, vide-poches, témoins du tableau de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des
différents liquides dans le compartiment moteur (1)●●●●●●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●●●●●●
Contrôle, au moyen de l'outil de diagnostic, du
fonctionnement des systèmes de contrôle du moteur,
émissions, et, pour les versions/marchés qui le prévoient,
contrôle de la dégradation de l'huile moteur
●●●●●●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la notice d'utilisation et d'entretien et uniquement après avoir
contrôlé l'intégrité de l'installation.
186
ENTRETIEN DU VÉHICULE

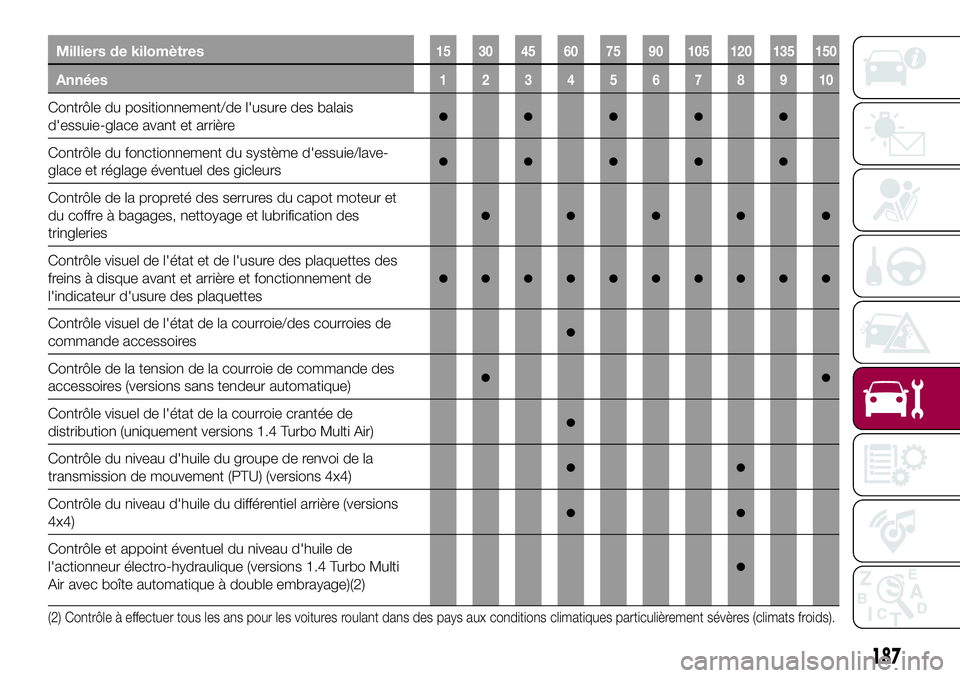

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle du positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et fonctionnement de
l'indicateur d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●
Contrôle visuel de l'état de la courroie crantée de
distribution (uniquement versions 1.4 Turbo Multi Air)●
Contrôle du niveau d'huile du groupe de renvoi de la
transmission de mouvement (PTU) (versions 4x4)●●
Contrôle du niveau d'huile du différentiel arrière (versions
4x4)●●
Contrôle et appoint éventuel du niveau d'huile de
l'actionneur électro-hydraulique (versions 1.4 Turbo Multi
Air avec boîte automatique à double embrayage)(2)
●
(2) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
187

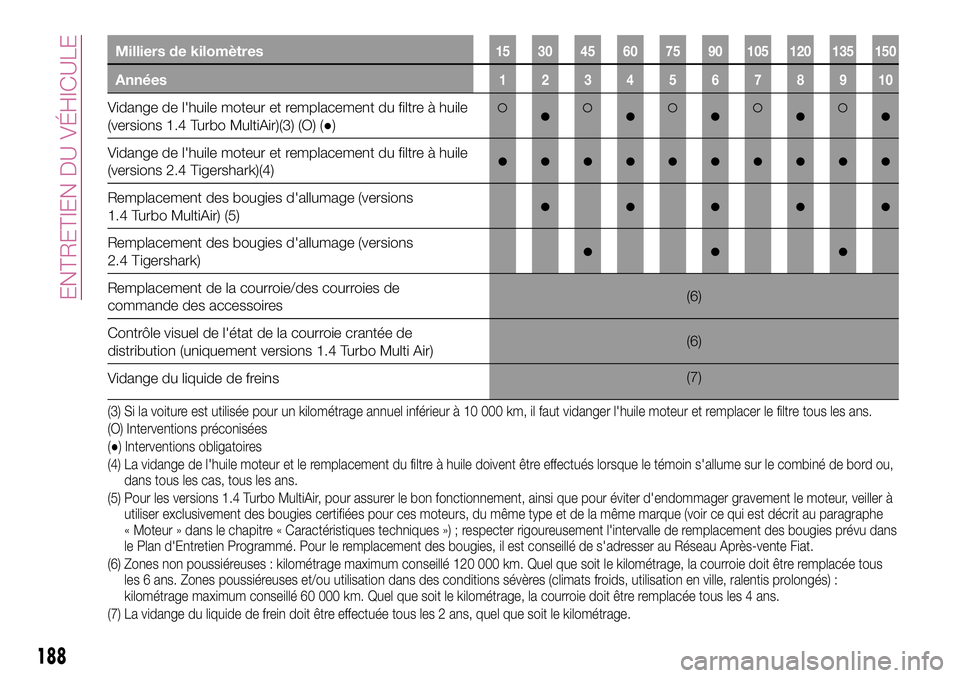

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.4 Turbo MultiAir)(3) (O) (●)●●●●●
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 2.4 Tigershark)(4)●●●●●●●●●●
Remplacement des bougies d'allumage (versions
1.4 Turbo MultiAir) (5)●●●●●
Remplacement des bougies d'allumage (versions
2.4 Tigershark)●●●
Remplacement de la courroie/des courroies de
commande des accessoires(6)
Contrôle visuel de l'état de la courroie crantée de
distribution (uniquement versions 1.4 Turbo Multi Air)(6)
Vidange du liquide de freins(7)
(3) Si la voiture est utilisée pour un kilométrage annuel inférieur à 10 000 km, il faut vidanger l'huile moteur et remplacer le filtre tous les ans.
(O) Interventions préconisées
(●) Interventions obligatoires
(4) La vidange de l'huile moteur et le remplacement du filtre à huile doivent être effectués lorsque le témoin s'allume sur le combiné de bord ou,
dans tous les cas, tous les ans.
(5) Pour les versions 1.4 Turbo MultiAir, pour assurer le bon fonctionnement, ainsi que pour éviter d'endommager gravement le moteur, veiller à
utiliser exclusivement des bougies certifiées pour ces moteurs, du même type et de la même marque (voir ce qui est décrit au paragraphe
« Moteur » dans le chapitre « Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de remplacement des bougies prévu dans
le Plan d'Entretien Programmé. Pour le remplacement des bougies, il est conseillé de s'adresser au Réseau Après-vente Fiat.
(6) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous
les 6 ans. Zones poussiéreuses et/ou utilisation dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) :
kilométrage maximum conseillé 60 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
(7) La vidange du liquide de frein doit être effectuée tous les 2 ans, quel que soit le kilométrage.
188
ENTRETIEN DU VÉHICULE
