FIAT 500X 2017 Notice d'entretien (in French)

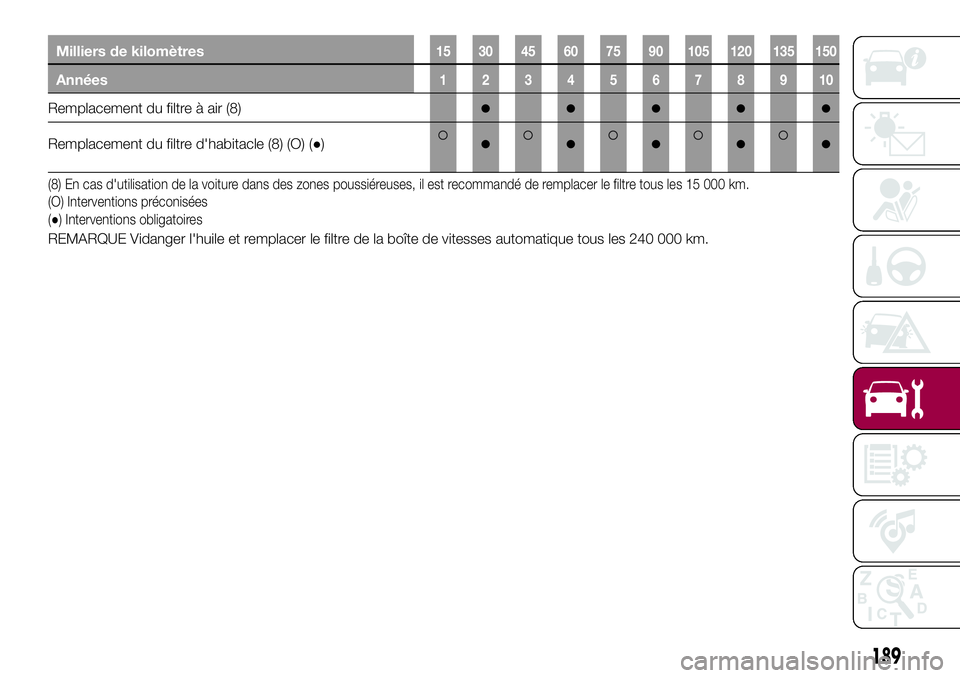

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Remplacement du filtre à air (8)●●●●●
Remplacement du filtre d'habitacle (8) (O) (●)●●●●●
(8) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
(O) Interventions préconisées
(●) Interventions obligatoires
REMARQUE Vidanger l'huile et remplacer le filtre de la boîte de vitesses automatique tous les 240 000 km.
189

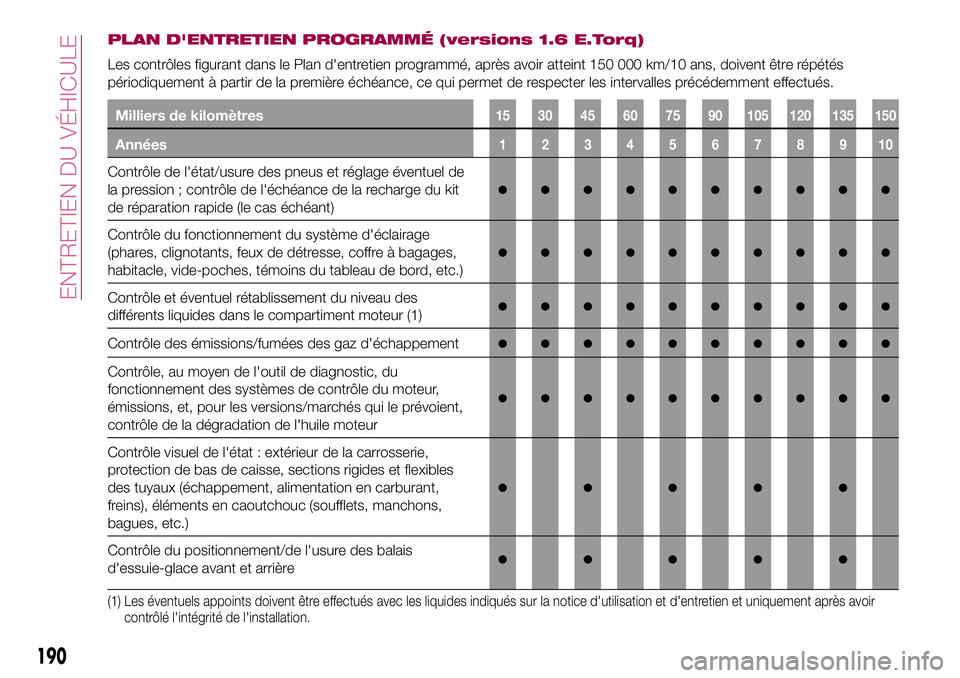

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.6 E.Torq)
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 150 000 km/10 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du système d'éclairage
(phares, clignotants, feux de détresse, coffre à bagages,
habitacle, vide-poches, témoins du tableau de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des
différents liquides dans le compartiment moteur (1)●●●●●●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●●●●●●
Contrôle, au moyen de l'outil de diagnostic, du
fonctionnement des systèmes de contrôle du moteur,
émissions, et, pour les versions/marchés qui le prévoient,
contrôle de la dégradation de l'huile moteur
●●●●●●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle du positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la notice d'utilisation et d'entretien et uniquement après avoir
contrôlé l'intégrité de l'installation.
190
ENTRETIEN DU VÉHICULE

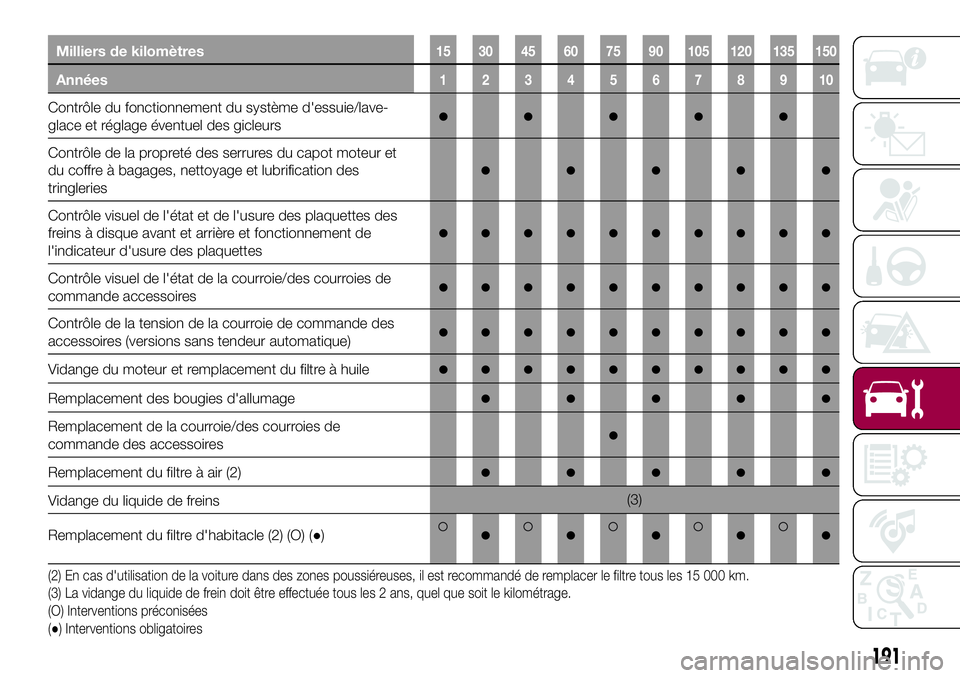

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et fonctionnement de
l'indicateur d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires●●●●●●●●●●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●●●●●●●●●
Vidange du moteur et remplacement du filtre à huile●●●●●●●●●●
Remplacement des bougies d'allumage●●●●●
Remplacement de la courroie/des courroies de
commande des accessoires●
Remplacement du filtre à air (2)●●●●●
Vidange du liquide de freins(3)
Remplacement du filtre d'habitacle (2) (O) (●)
●●●●●
(2) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
(3) La vidange du liquide de frein doit être effectuée tous les 2 ans, quel que soit le kilométrage.
(O) Interventions préconisées
(●) Interventions obligatoires
191

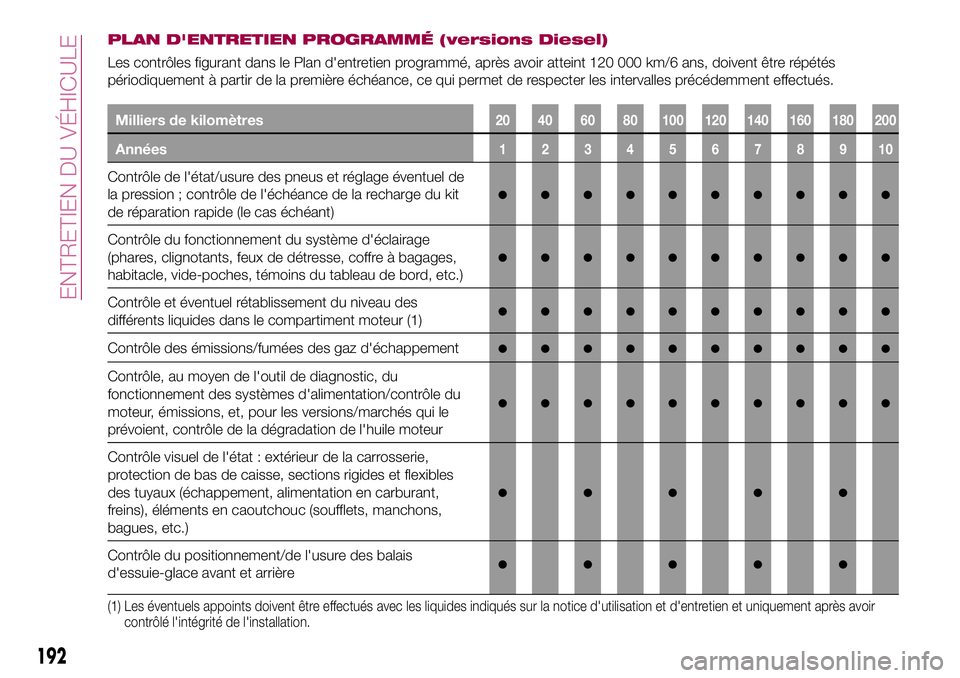

PLAN D'ENTRETIEN PROGRAMMÉ (versions Diesel)
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 120 000 km/6 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du système d'éclairage
(phares, clignotants, feux de détresse, coffre à bagages,
habitacle, vide-poches, témoins du tableau de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des
différents liquides dans le compartiment moteur (1)●●●●●●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●●●●●●
Contrôle, au moyen de l'outil de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions, et, pour les versions/marchés qui le
prévoient, contrôle de la dégradation de l'huile moteur
●●●●●●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle du positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la notice d'utilisation et d'entretien et uniquement après avoir
contrôlé l'intégrité de l'installation.
192
ENTRETIEN DU VÉHICULE

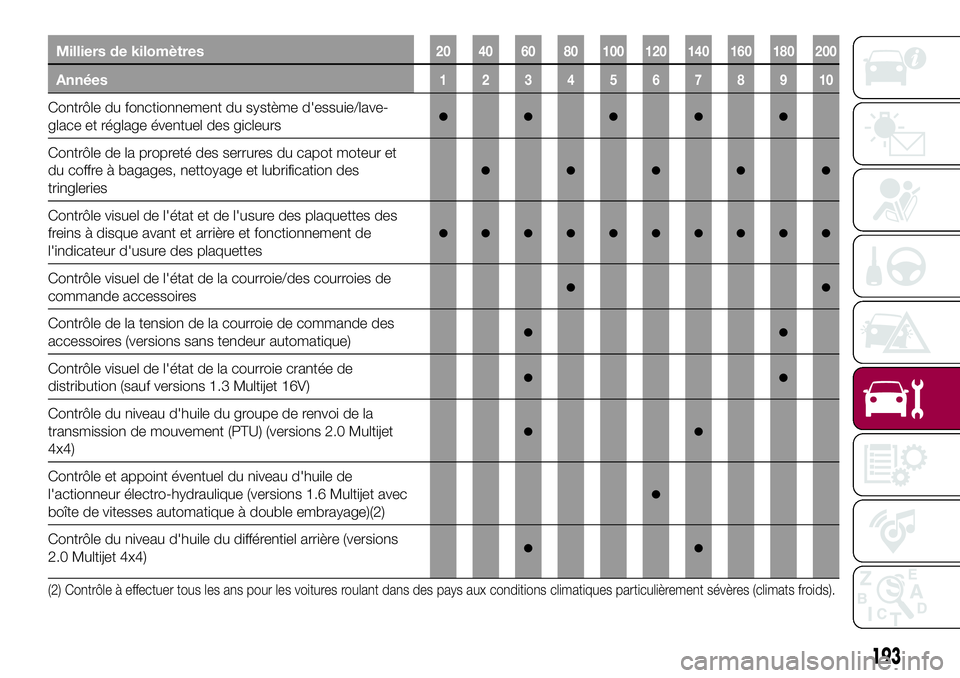

Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et fonctionnement de
l'indicateur d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires●●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●
Contrôle visuel de l'état de la courroie crantée de
distribution (sauf versions 1.3 Multijet 16V)●●
Contrôle du niveau d'huile du groupe de renvoi de la
transmission de mouvement (PTU) (versions 2.0 Multijet
4x4)
●●
Contrôle et appoint éventuel du niveau d'huile de
l'actionneur électro-hydraulique (versions 1.6 Multijet avec
boîte de vitesses automatique à double embrayage)(2)
●
Contrôle du niveau d'huile du différentiel arrière (versions
2.0 Multijet 4x4)●●
(2) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
193

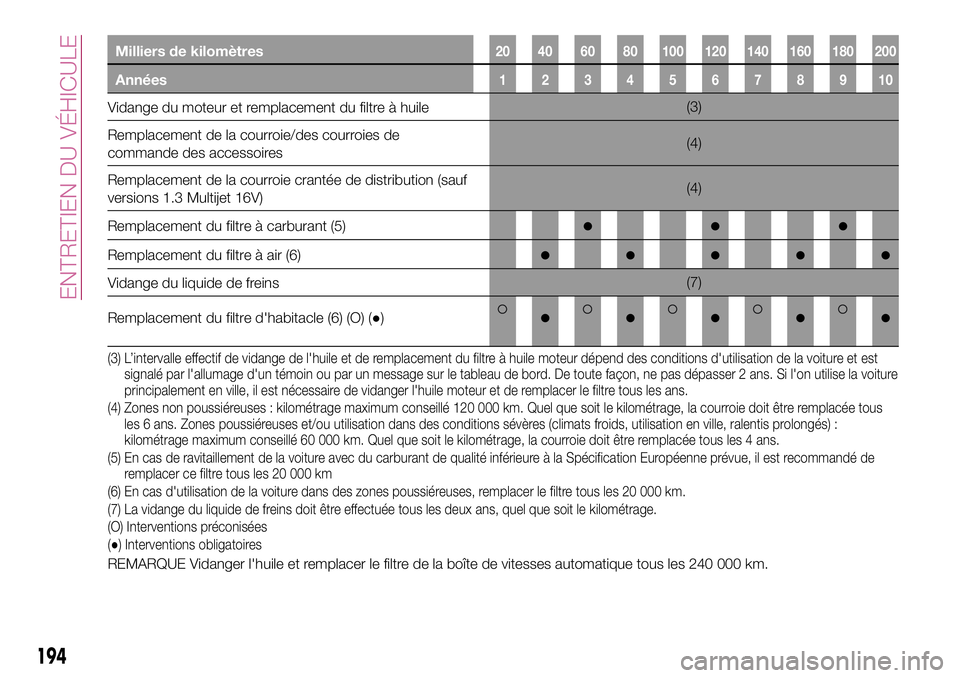

Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Vidange du moteur et remplacement du filtre à huile(3)
Remplacement de la courroie/des courroies de
commande des accessoires(4)
Remplacement de la courroie crantée de distribution (sauf
versions 1.3 Multijet 16V)(4)
Remplacement du filtre à carburant (5)
●●●
Remplacement du filtre à air (6)●●●●●
Vidange du liquide de freins(7)
Remplacement du filtre d'habitacle (6) (O) (●)
●●●●●
(3) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de la voiture et est
signalé par l'allumage d'un témoin ou par un message sur le tableau de bord. De toute façon, ne pas dépasser 2 ans. Si l'on utilise la voiture
principalement en ville, il est nécessaire de vidanger l'huile moteur et de remplacer le filtre tous les ans.
(4) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous
les 6 ans. Zones poussiéreuses et/ou utilisation dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) :
kilométrage maximum conseillé 60 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
(5) En cas de ravitaillement de la voiture avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est recommandé de
remplacer ce filtre tous les 20 000 km
(6) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km.
(7) La vidange du liquide de freins doit être effectuée tous les deux ans, quel que soit le kilométrage.
(O) Interventions préconisées
(●) Interventions obligatoires
REMARQUE Vidanger l'huile et remplacer le filtre de la boîte de vitesses automatique tous les 240 000 km.
194
ENTRETIEN DU VÉHICULE

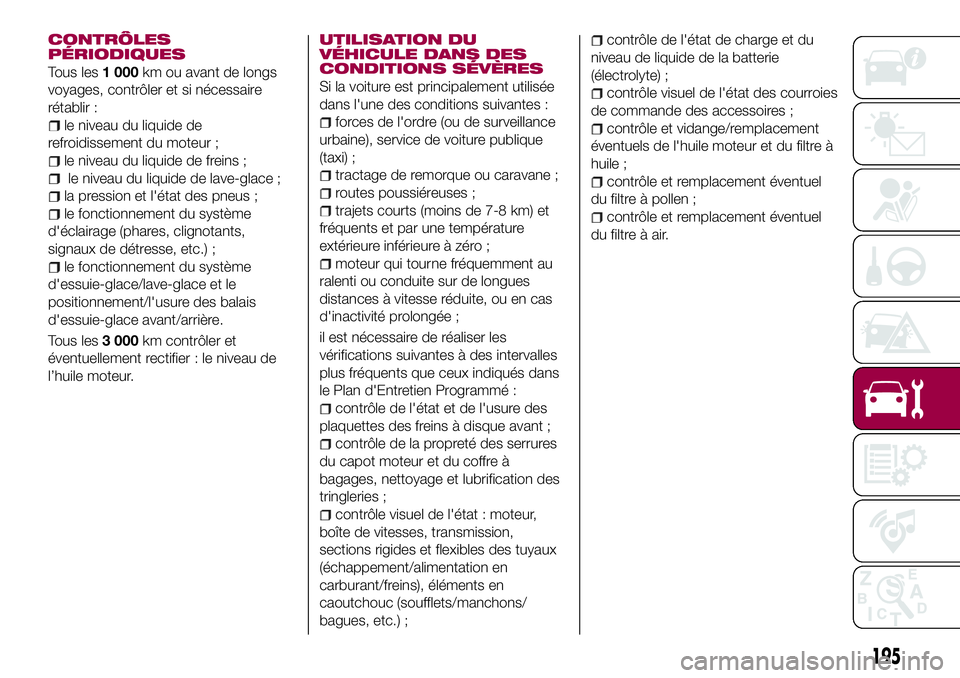

CONTRÔLES
PÉRIODIQUES
Tous les1 000km ou avant de longs
voyages, contrôler et si nécessaire
rétablir :
le niveau du liquide de
refroidissement du moteur ;
le niveau du liquide de freins ;
le niveau du liquide de lave-glace ;
la pression et l'état des pneus ;
le fonctionnement du système
d'éclairage (phares, clignotants,
signaux de détresse, etc.) ;
le fonctionnement du système
d'essuie-glace/lave-glace et le
positionnement/l'usure des balais
d'essuie-glace avant/arrière.
Tous les3 000km contrôler et
éventuellement rectifier : le niveau de
l’huile moteur.
UTILISATION DU
VÉHICULE DANS DES
CONDITIONS SÉVÈRES
Si la voiture est principalement utilisée
dans l'une des conditions suivantes :
forces de l'ordre (ou de surveillance
urbaine), service de voiture publique
(taxi) ;
tractage de remorque ou caravane ;
routes poussiéreuses ;
trajets courts (moins de 7-8 km) et
fréquents et par une température
extérieure inférieure à zéro ;
moteur qui tourne fréquemment au
ralenti ou conduite sur de longues
distances à vitesse réduite, ou en cas
d'inactivité prolongée ;
il est nécessaire de réaliser les
vérifications suivantes à des intervalles
plus fréquents que ceux indiqués dans
le Plan d'Entretien Programmé :
contrôle de l'état et de l'usure des
plaquettes des freins à disque avant ;
contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification des
tringleries ;
contrôle visuel de l'état : moteur,
boîte de vitesses, transmission,
sections rigides et flexibles des tuyaux
(échappement/alimentation en
carburant/freins), éléments en
caoutchouc (soufflets/manchons/
bagues, etc.) ;
contrôle de l'état de charge et du
niveau de liquide de la batterie
(électrolyte) ;
contrôle visuel de l'état des courroies
de commande des accessoires ;
contrôle et vidange/remplacement
éventuels de l'huile moteur et du filtre à
huile ;
contrôle et remplacement éventuel
du filtre à pollen ;
contrôle et remplacement éventuel
du filtre à air.
195

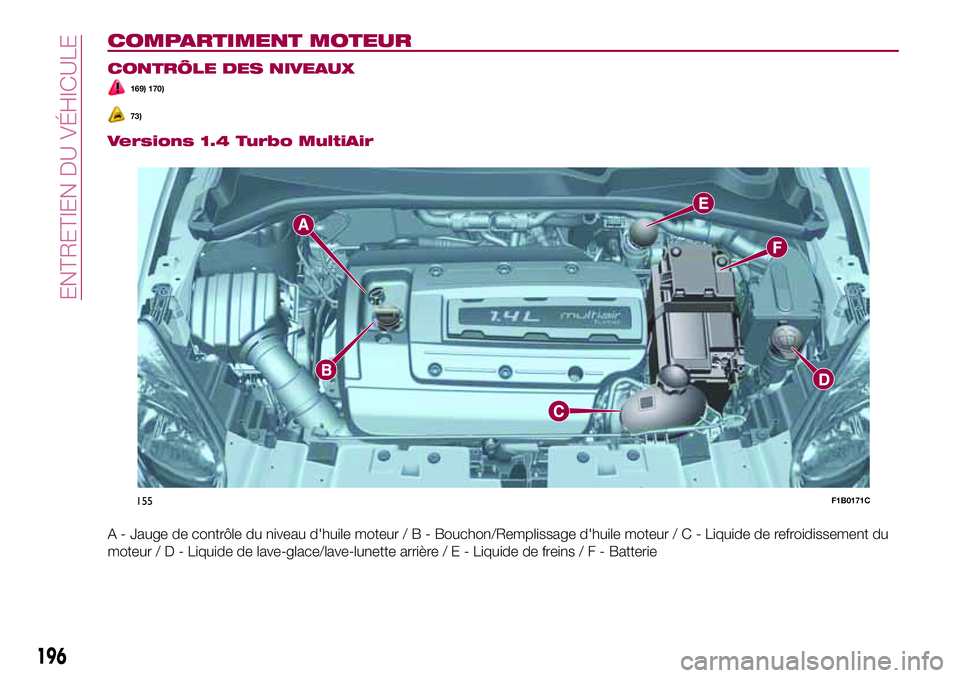

COMPARTIMENT MOTEUR
CONTRÔLE DES NIVEAUX
169) 170)
73)
Versions 1.4 Turbo MultiAir
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
155F1B0171C
196
ENTRETIEN DU VÉHICULE

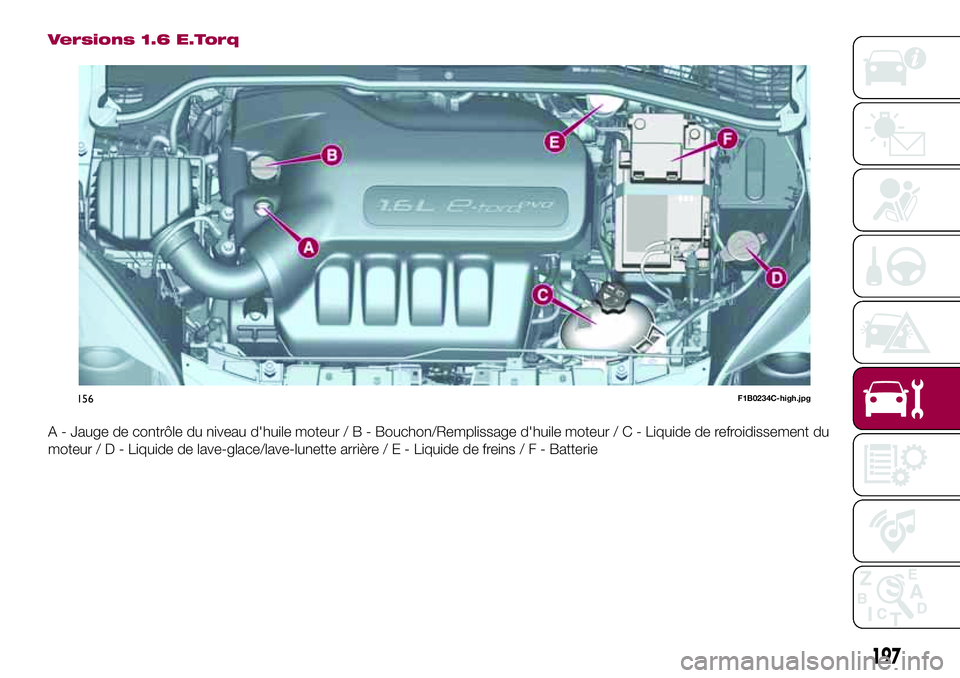

Versions 1.6 E.Torq
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
197

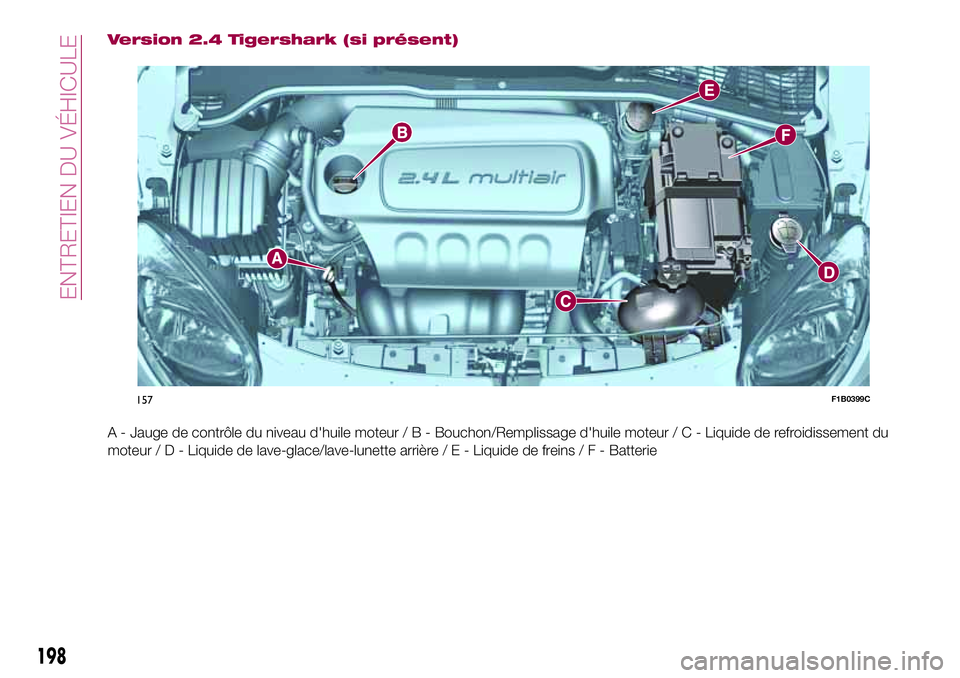

Version 2.4 Tigershark (si présent)
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
157F1B0399C
