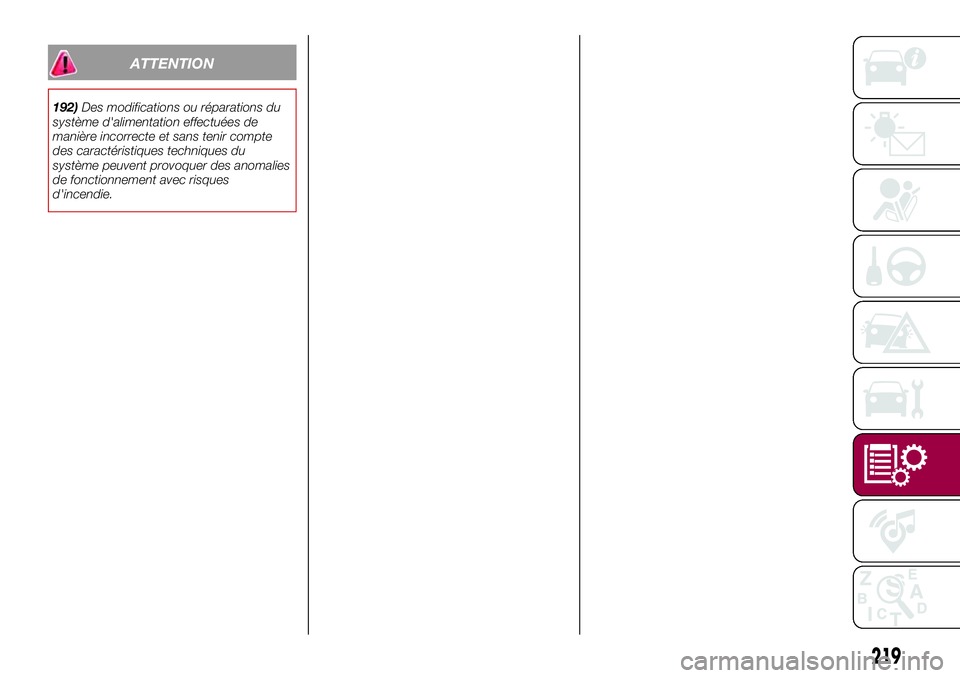

ATTENTION
192)Des modifications ou réparations du
système d'alimentation effectuées de
manière incorrecte et sans tenir compte
des caractéristiques techniques du
système peuvent provoquer des anomalies
de fonctionnement avec risques
d'incendie.
219

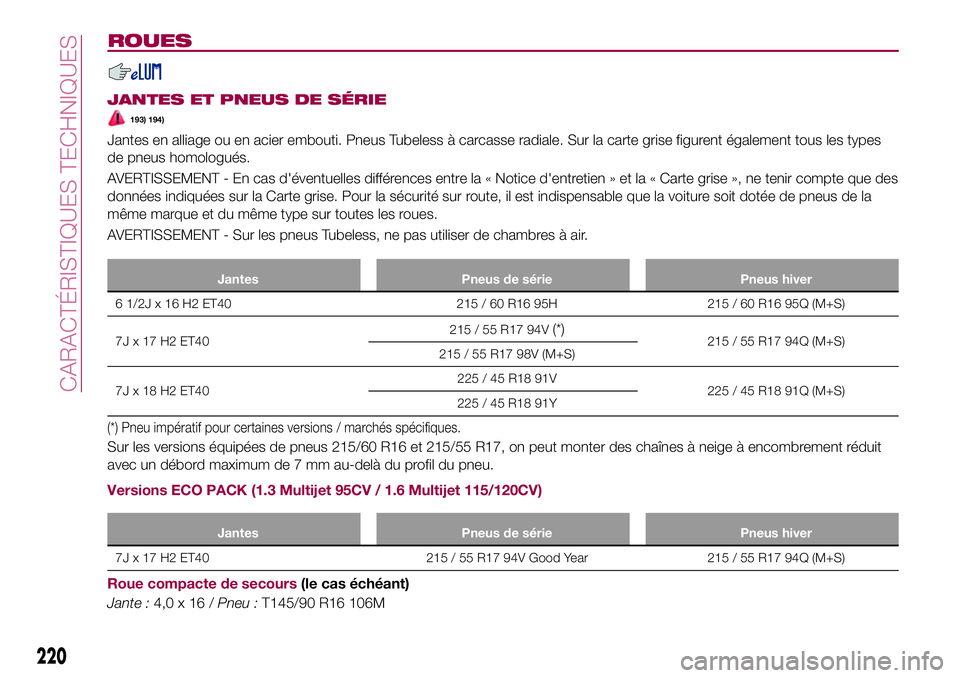

ROUES
JANTES ET PNEUS DE SÉRIE
193) 194)
Jantes en alliage ou en acier embouti. Pneus Tubeless à carcasse radiale. Sur la carte grise figurent également tous les types
de pneus homologués.
AVERTISSEMENT - En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que des
données indiquées sur la Carte grise. Pour la sécurité sur route, il est indispensable que la voiture soit dotée de pneus de la
même marque et du même type sur toutes les roues.
AVERTISSEMENT - Sur les pneus Tubeless, ne pas utiliser de chambres à air.
Jantes Pneus de série Pneus hiver
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Pneu impératif pour certaines versions / marchés spécifiques.
Sur les versions équipées de pneus 215/60 R16 et 215/55 R17, on peut monter des chaînes à neige à encombrement réduit
avec un débord maximum de 7 mm au-delà du profil du pneu.
Versions ECO PACK (1.3 Multijet 95CV / 1.6 Multijet 115/120CV)
Jantes Pneus de série Pneus hiver
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Roue compacte de secours(le cas échéant)
Jante :4,0x16/Pneu :T145/90 R16 106M
220
CARACTÉRISTIQUES TECHNIQUES

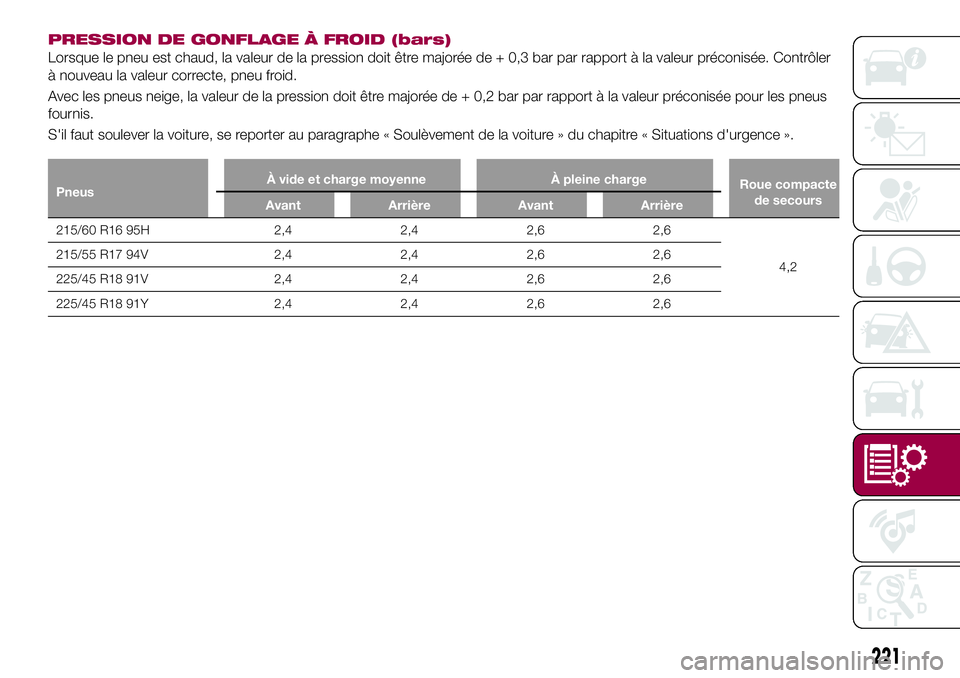

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de + 0,3 bar par rapport à la valeur préconisée. Contrôler
à nouveau la valeur correcte, pneu froid.
Avec les pneus neige, la valeur de la pression doit être majorée de + 0,2 bar par rapport à la valeur préconisée pour les pneus
fournis.
S'il faut soulever la voiture, se reporter au paragraphe « Soulèvement de la voiture » du chapitre « Situations d'urgence ».
PneusÀ vide et charge moyenne À pleine charge
Roue compacte
de secours
Avant Arrière Avant Arrière
215/60 R16 95H 2,4 2,4 2,6 2,6
4,2 215/55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
221

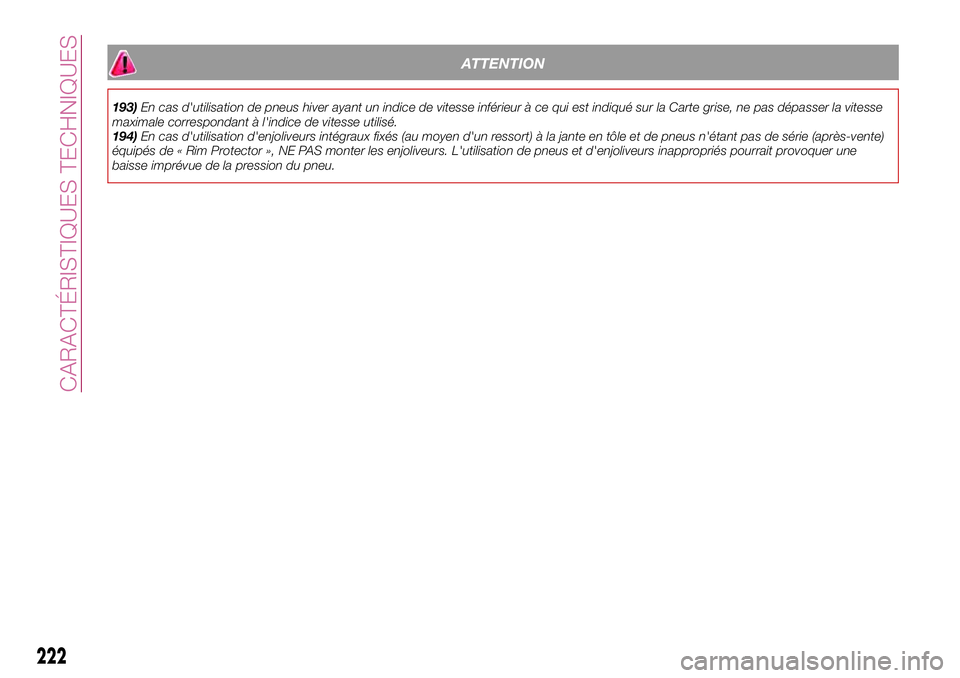

ATTENTION
193)En cas d'utilisation de pneus hiver ayant un indice de vitesse inférieur à ce qui est indiqué sur la Carte grise, ne pas dépasser la vitesse
maximale correspondant à l'indice de vitesse utilisé.
194)En cas d'utilisation d'enjoliveurs intégraux fixés (au moyen d'un ressort) à la jante en tôle et de pneus n'étant pas de série (après-vente)
équipés de « Rim Protector », NE PAS monter les enjoliveurs. L'utilisation de pneus et d'enjoliveurs inappropriés pourrait provoquer une
baisse imprévue de la pression du pneu.
222
CARACTÉRISTIQUES TECHNIQUES

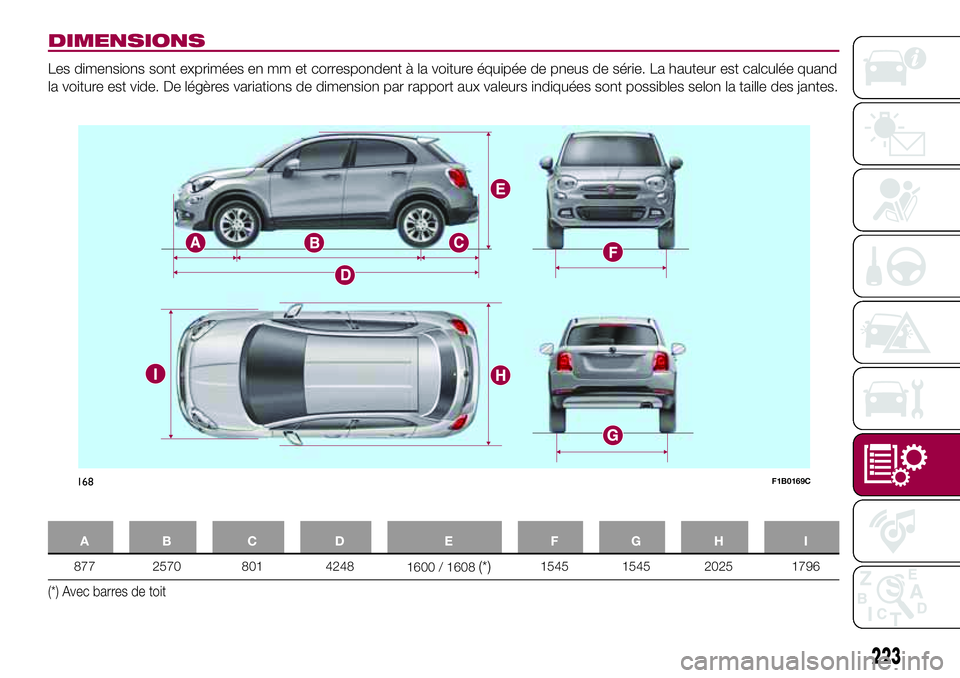

DIMENSIONS
Les dimensions sont exprimées en mm et correspondent à la voiture équipée de pneus de série. La hauteur est calculée quand
la voiture est vide. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Avec barres de toit
168F1B0169C
223

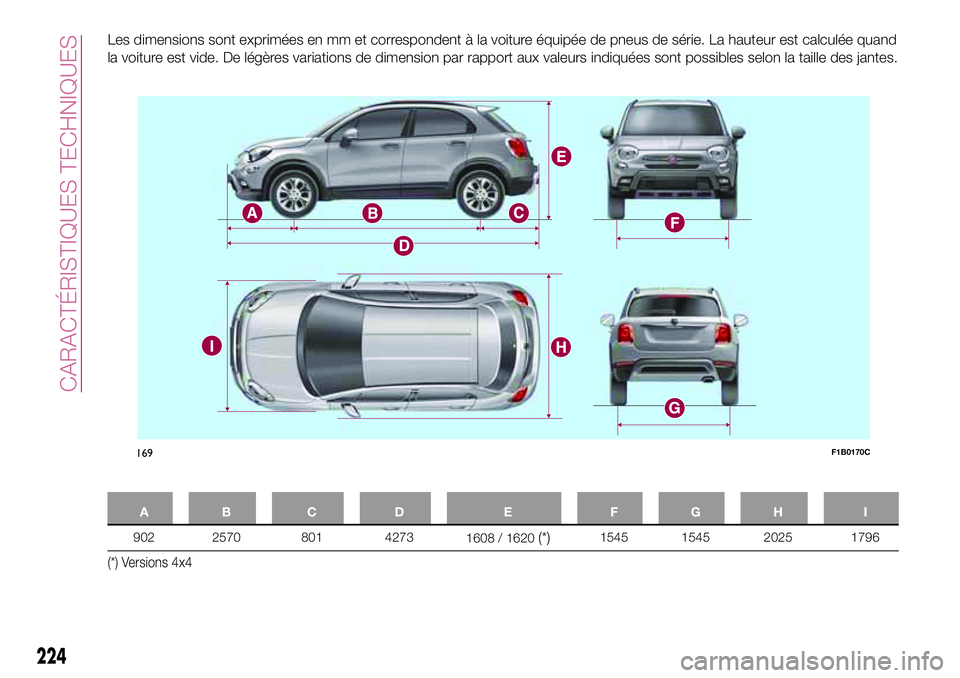

Les dimensions sont exprimées en mm et correspondent à la voiture équipée de pneus de série. La hauteur est calculée quand
la voiture est vide. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Versions 4x4
169F1B0170C
224
CARACTÉRISTIQUES TECHNIQUES

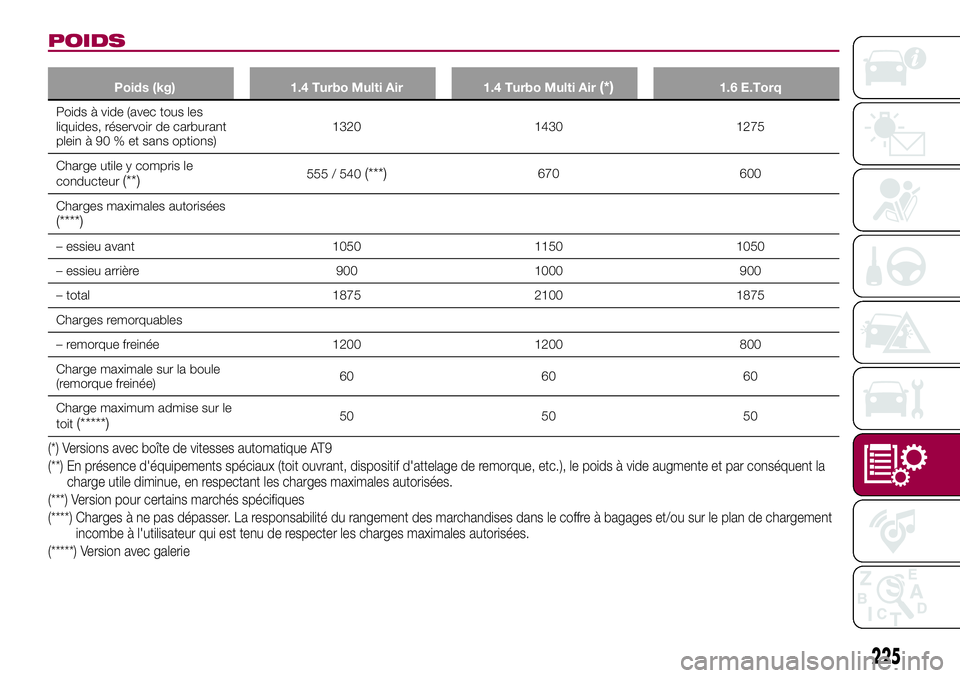

POIDS
Poids (kg) 1.4 Turbo Multi Air 1.4 Turbo Multi Air(*)1.6 E.Torq
Poids à vide (avec tous les
liquides, réservoir de carburant
plein à 90 % et sans options)1320 1430 1275
Charge utile y compris le
conducteur
(**)555 / 540(***)670 600
Charges maximales autorisées
(****)
– essieu avant 1050 1150 1050
– essieu arrière 900 1000 900
– total 1875 2100 1875
Charges remorquables
– remorque freinée 1200 1200 800
Charge maximale sur la boule
(remorque freinée)60 60 60
Charge maximum admise sur le
toit
(*****)50 50 50
(*) Versions avec boîte de vitesses automatique AT9
(**) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage de remorque, etc.), le poids à vide augmente et par conséquent la
charge utile diminue, en respectant les charges maximales autorisées.
(***) Version pour certains marchés spécifiques
(****) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement
incombe à l'utilisateur qui est tenu de respecter les charges maximales autorisées.
(*****) Version avec galerie
225

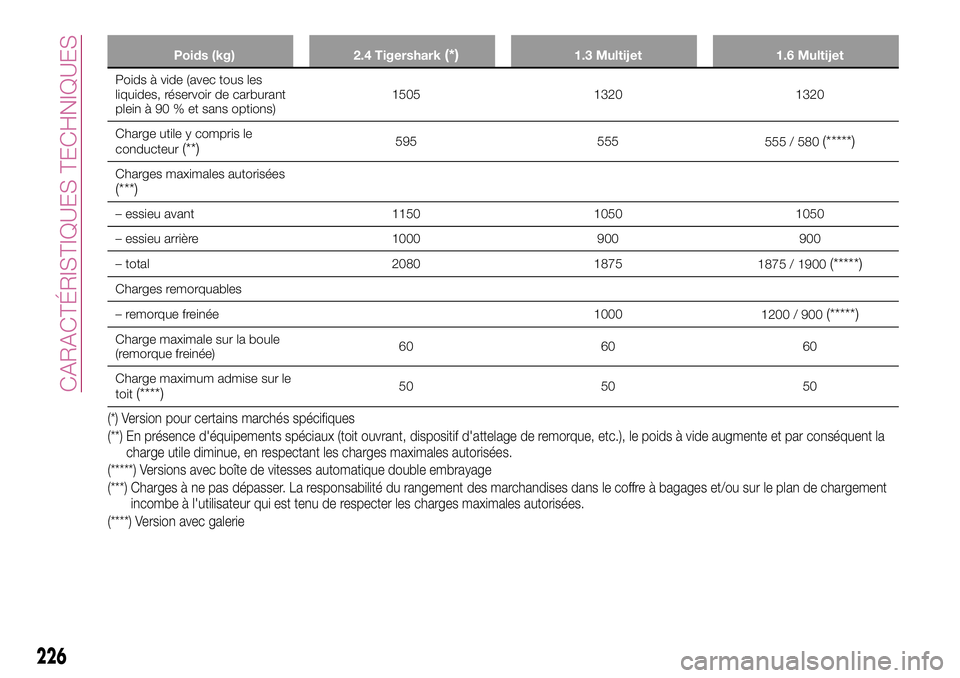

Poids (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Poids à vide (avec tous les
liquides, réservoir de carburant
plein à 90 % et sans options)1505 1320 1320
Charge utile y compris le
conducteur
(**)595 555
555 / 580(*****)
Charges maximales autorisées(***)
– essieu avant 1150 1050 1050
– essieu arrière 1000 900 900
– total 2080 1875
1875 / 1900
(*****)
Charges remorquables
– remorque freinée 1000
1200 / 900
(*****)
Charge maximale sur la boule
(remorque freinée)60 60 60
Charge maximum admise sur le
toit
(****)50 50 50
(*) Version pour certains marchés spécifiques
(**) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage de remorque, etc.), le poids à vide augmente et par conséquent la
charge utile diminue, en respectant les charges maximales autorisées.
(*****) Versions avec boîte de vitesses automatique double embrayage
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement
incombe à l'utilisateur qui est tenu de respecter les charges maximales autorisées.
(****) Version avec galerie
226
CARACTÉRISTIQUES TECHNIQUES

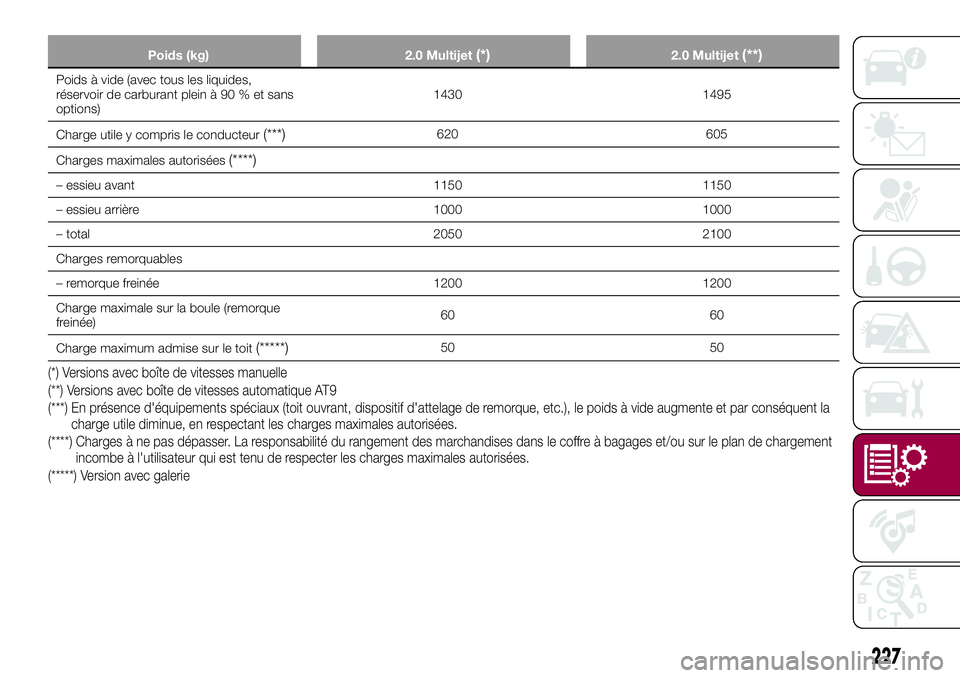

Poids (kg) 2.0 Multijet(*)2.0 Multijet(**)
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options)1430 1495
Charge utile y compris le conducteur
(***)620 605
Charges maximales autorisées
(****)
– essieu avant 1150 1150
– essieu arrière 1000 1000
– total 2050 2100
Charges remorquables
– remorque freinée 1200 1200
Charge maximale sur la boule (remorque
freinée)60 60
Charge maximum admise sur le toit
(*****)50 50
(*) Versions avec boîte de vitesses manuelle
(**) Versions avec boîte de vitesses automatique AT9
(***) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage de remorque, etc.), le poids à vide augmente et par conséquent la
charge utile diminue, en respectant les charges maximales autorisées.
(****) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement
incombe à l'utilisateur qui est tenu de respecter les charges maximales autorisées.
(*****) Version avec galerie
227

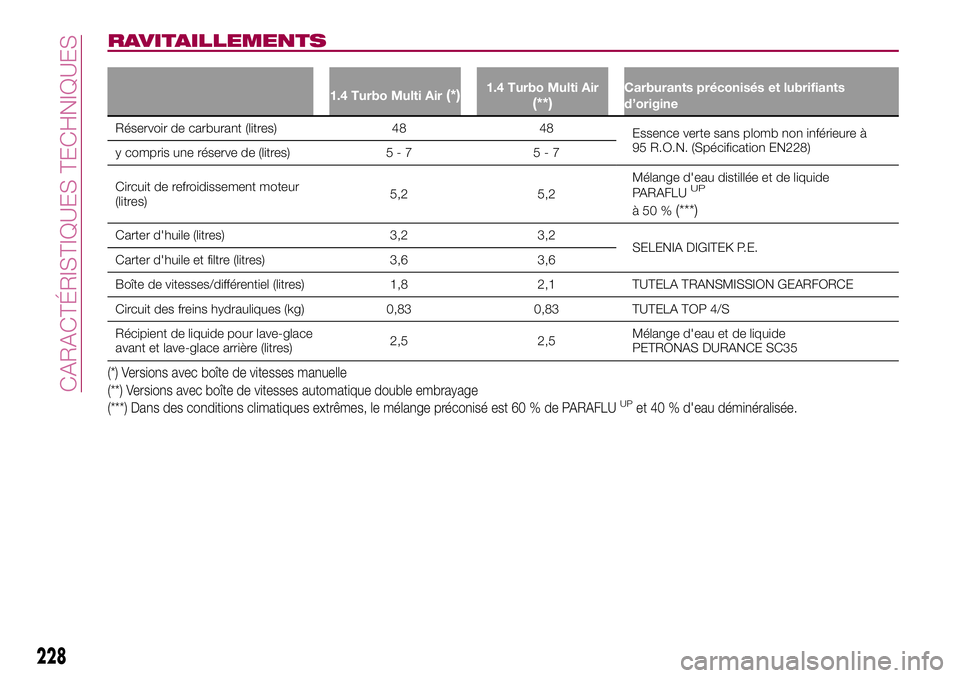

RAVITAILLEMENTS
1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)Carburants préconisés et lubrifiants
d’origine
Réservoir de carburant (litres) 48 48
Essence verte sans plomb non inférieure à
95 R.O.N. (Spécification EN228)
y compris une réserve de (litres) 5 - 7 5 - 7
Circuit de refroidissement moteur
(litres)5,2 5,2Mélange d'eau distillée et de liquide
PARAFLU
UP
à50%(***)
Carter d'huile (litres) 3,2 3,2
SELENIA DIGITEK P.E.
Carter d'huile et filtre (litres) 3,6 3,6
Boîte de vitesses/différentiel (litres) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Circuit des freins hydrauliques (kg) 0,83 0,83 TUTELA TOP 4/S
Récipient de liquide pour lave-glace
avant et lave-glace arrière (litres)2,5 2,5Mélange d'eau et de liquide
PETRONAS DURANCE SC35
(*) Versions avec boîte de vitesses manuelle
(**) Versions avec boîte de vitesses automatique double embrayage
(***) Dans des conditions climatiques extrêmes, le mélange préconisé est 60 % de PARAFLU
UPet 40 % d'eau déminéralisée.
228
